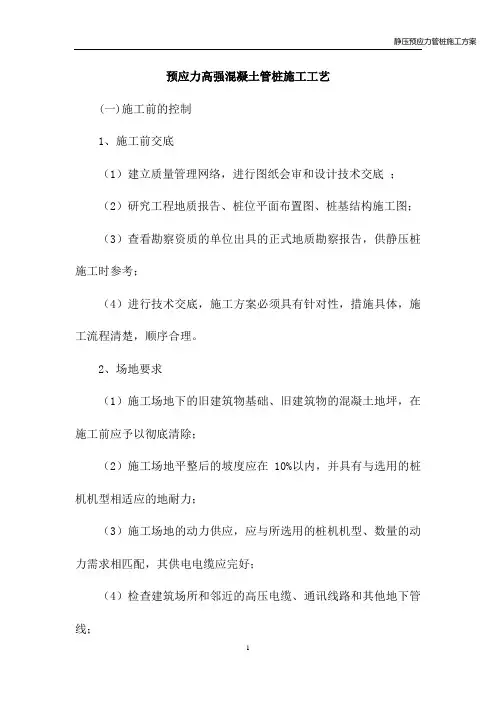

预应力高强混凝土管桩施工工艺(一)施工前的控制1、施工前交底（1）建立质量管理网络，进行图纸会审和设计技术交底；（2）研究工程地质报告、桩位平面布置图、桩基结构施工图；（3）查看勘察资质的单位出具的正式地质勘察报告，供静压桩施工时参考；（4）进行技术交底，施工方案必须具有针对性，措施具体，施工流程清楚，顺序合理。
2、场地要求（1）施工场地下的旧建筑物基础、旧建筑物的混凝土地坪，在施工前应予以彻底清除；（2）施工场地平整后的坡度应在10%以内，并具有与选用的桩机机型相适应的地耐力；（3）施工场地的动力供应，应与所选用的桩机机型、数量的动力需求相匹配，其供电电缆应完好；（4）检查建筑场所和邻近的高压电缆、通讯线路和其他地下管线；（5）场地的边界与周边建（构）筑物的距离，应满足桩机最小工作半径的要求，且对建（构）筑物应有相应的保护措施；（6）审核周边沉降观测点布置；（7）对施工场地的地貌，由施工单位复测，作好记录；监理人员旁站确认。
3、桩机的选型及测量用仪器（1）压桩的压力要根据现场的地质条件，通过对静力触探比贯入阻力平均值和标准贯入试验N值评估沉桩的可能性，选择好压桩机械设备。
（2）核查施工方提交进场设备报审表。
桩机的选型一般按1.2～1.5倍单桩极限承载力取值(不含静压桩机大履和小履重量)。
桩机的压力表，应按要求检定(油压表必须经有资质的法定检测单位鉴定，并有鉴定合格证)。
桩机传感设备是否完好，桩机配重与设计承载力是否相适应。
（3）按设计如需送桩，应按送桩深度及桩机机型，合理选择送桩杆的长度，并应考虑施工中可能的超深送桩。
（4）测量仪器应有相应的检定证明文件。
4、对施工单位组织机构及相关施工文件的审查（1）审查施工单位质量保证体系是否建立健全。
（2）审核承建单位的主要技术人员的资质，管理人员是否到岗。
施工员、质检员、测量员、桩机司机、电工、焊工等施工人员必须持证上岗。
（3）审查施工组织设计（施工技术方案）内容是否齐全，质量保证措施，工期保证措施和安全保证措施是否合理、可行，并对其进行审批。
预应力管桩施工方案一、工艺流程本压桩工程施工流程为：测放桩位→桩机就位→吊桩定位→压桩→灌注封底砼→接桩→送桩→终压稳定→移机二、施工方法及技术措施1、压桩工艺（1）定位：压桩机就位，管桩吊入压桩机的夹桩器内夹紧，以确保桩的正确定位；（2）校正桩的垂直度：利用桩机的油压系统调校水平度，使桩机平台处于水平状态，在互相垂直的方向上同时使用铅吊锤吊线测量桩的垂直度，达到要求方可施压管桩；（3）压桩：夹桩器夹紧桩身，启动压桩油缸，使桩慢慢压入土中。
在压桩时，如进入含卵石砾砂层应当加快压桩速度，以保证桩尖有一定的穿透能力；本工程送桩施工应符合下列要求：当桩顶被压至地面需送桩时，应测出桩的垂直度并检查桩头质量，合格后立即送桩，压送作业应连续进行；（4）接（驳）桩1）采用焊接接桩法：管桩的接长可采用桩端头板沿圆周坡口槽焊接，下节桩桩头须设导向箍上下节桩段偏差不宜大于2mm.焊接前应先确认管桩接头是否合格, 上下端板应清理干净, 坡口处应刷至露出金属光泽,油污铁锈清除干净。
焊接前先在坡口圆周对称点焊4~6点，待上接头的焊缝宜为三层, 每层焊缝的接头应错开，焊缝厚度6mm，（抗拔桩焊缝厚度8mm)焊缝须饱满，不得出现夹渣或气孔等缺陷，焊条选用E43XX(Q235)、E50XX(Q345) 焊条。
施焊完毕须自然冷却8分钟后方可后方可继续施打（压）。
严禁用水冷却或焊好后立即沉桩。
2）下节桩施工压后露出地面0.5～1.0m时即可接桩，并注意避免桩尖在砂层中进行接桩。
接桩时，上下桩节中心偏差≤2mm，节点弯曲矢高不得大于桩长的0.1%，且不得大于20mm；3）本工程的管桩单桩长度为13～30m不等，各桩施工前应根据地质资料，预估桩长，合理选择桩节，尽可能减少接桩的次数，同时避免浪费。
（5）终压稳定：当桩端进入持力层，压力达到终压值要求时，应保持终压值的压力，适当稳压；（6）施工时必须对每根桩做好一切记录，记录内容包括：桩的节数、每节长度、静压终压值、复压次数、每次时间等，并将有关资料整理成册，及时提交有关部门检查及验收；（7）遇下列情况之一应暂停压桩作业，并及时与设计、监理等研究处理：1）压力表读数骤变或读数与地质报告中的土层性质明显不符；2）桩难穿越具有软弱下卧层的硬夹层；3）实际桩长与设计桩长相差较大；4）桩入土深度小于5m；5）桩身混凝土出现裂缝或破碎；6）土中桩身出现破裂声等异常现象；7）桩头混凝土剥落、破裂；8）桩身突然倾斜、跑位；9）夹持机构打滑或压桩机下陷；10）邻桩上浮或位移，地面明显隆起、附近房屋及市政设施开裂受损。

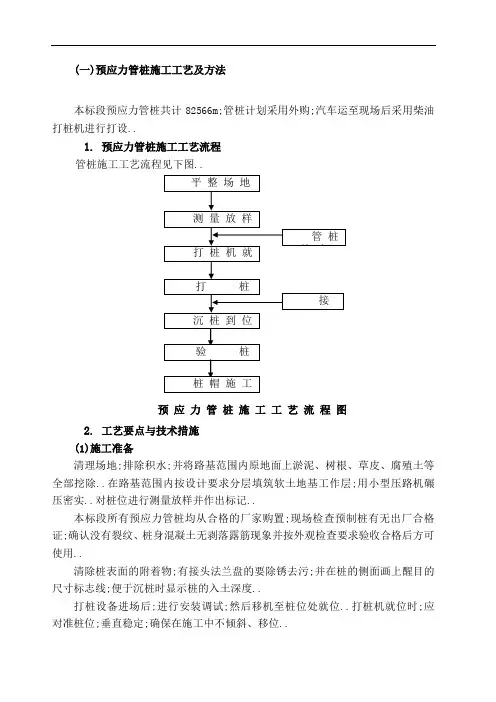

(一)预应力管桩施工工艺及方法本标段预应力管桩共计82566m;管桩计划采用外购;汽车运至现场后采用柴油打桩机进行打设..1. 预应力管桩施工工艺流程管桩施工工艺流程见下图..预应力管桩施工工艺流程图2. 工艺要点与技术措施(1)施工准备清理场地;排除积水;并将路基范围内原地面上淤泥、树根、草皮、腐殖土等全部挖除..在路基范围内按设计要求分层填筑软土地基工作层;用小型压路机碾压密实..对桩位进行测量放样并作出标记..本标段所有预应力管桩均从合格的厂家购置;现场检查预制桩有无出厂合格证;确认没有裂纹、桩身混凝土无剥落露筋现象并按外观检查要求验收合格后方可使用..清除桩表面的附着物;有接头法兰盘的要除锈去污;并在桩的侧面画上醒目的尺寸标志线;便于沉桩时显示桩的入土深度..打桩设备进场后;进行安装调试;然后移机至桩位处就位..打桩机就位时;应对准桩位;垂直稳定;确保在施工中不倾斜、移位..(2)锤击沉桩起锤轻击;在两台经纬仪的检核下使桩保持垂直;无异常时即可正式沉桩..在开始锤击时;落距应较小;当入土一定深度并待桩稳定后;再按要求的落距沉桩..打桩宜重锤低击;锤重的选择应根据地质条件、桩的类型、结构、密集程度及施工条件选用..根据桩的密集程度;打桩顺序可采用从中间向两边对称施打；或从中间向四周施打；或从一侧向另一侧施打..(3)接桩打入桩需就地接桩时;在下节桩露出地面约1米时进行..接桩时;上下节桩轴线的偏斜控制在3‰～5‰之内;各节偏斜反向错开;施工时按设计要求接桩..施焊面上的泥土、油污、铁锈等要预先清洗干净..接桩时;在下节桩头上安装导向箍;以便上节桩引导就位..当上节桩方向找正后;对称点焊4～6点;加以固定;然后拆除导向箍..焊缝要求连续、饱满;施焊至少分两层进行;第一层适当加大焊接电流;加强熔深;焊接工艺符合有关要求..桩接头入土前;对其焊缝外表面进行清理并补涂防腐蚀涂料..(4)送桩桩顶设计标高低于地面标高时;需进行送桩..送桩杆上进行尺寸标志;便于测读桩顶标高;控制桩的入土深度..送桩杆与桩顶的接触面间加硬木衬垫;防止桩顶击碎..衬垫需经常更换;保证送桩杆与桩顶接触面保持密贴..送桩时;必须保证送桩杆与桩身的纵向轴线保持一致..送桩达到深度后;及时将送桩杆拔出并回填孔洞..(5)验桩当桩顶设计标高高于或与施工场地标高相同时;施工质量验收待打桩完毕后进行..当桩顶设计标高低于施工场地标高进行了送桩时;在每根桩的桩顶打至场地标高时先进行一次中间验收;待全部桩打完并开挖到设计标高后;再作全面检验;在验收前;不得切去桩顶..(6)浇注钢筋混凝土桩帽待一段预应力管桩施工完毕;挖除桩周土层;按设计要求绑扎钢筋;立模浇注桩帽混凝土..(7)质量控制与要求a.打入桩的数量、布置形式及间距应符合设计要求..b.桩长、桩顶标高及最终贯入度应符合设计要求..c.打桩前、后的桩身质量应符合设计要求..d.加强自检频率;确保管桩质量满足设计要求..静载试验数量取总桩数的0.5％;但不小于3根..低应变检测数量取总桩数的5％;大应变检测数量取总桩数的5％..。
先张法预应力混凝土管桩施工工艺技术方案一、引言先张法预应力混凝土管桩（Prestressed Concrete Pipe Pile，简称PC桩）是一种高效、环保、耐久的建筑基础形式，广泛应用于各类建筑，包括工业厂房、高层建筑、桥梁等。
PC桩的优点在于其承载力高、施工速度快、现场整洁，已经成为一种受欢迎的地基处理方式。
本文将详细介绍PC桩的施工工艺技术方案。
二、施工前准备1、场地平整：施工前需确保场地平整，清除杂物，满足施工要求。
2、桩位放线：根据设计要求，对桩位进行精确放线，并做好标记。
3、桩尖安装：检查桩尖是否完好，确保其与桩身连接牢固。
4、材料准备：检查预应力钢筋、混凝土等材料是否符合设计要求。
三、PC桩制作1、制作钢筋笼：按照设计要求制作钢筋笼，确保其尺寸、规格符合要求。
2、制作桩身：在制作台上放置预应力钢筋，按设计要求铺设波纹管，然后浇筑混凝土。
3、养护：PC桩制作完成后，应进行养护，确保其强度达到设计要求。
四、PC桩施工1、锤击沉桩：采用锤击的方式将PC桩沉入地下预定深度。
锤击过程中应控制锤击力度和角度，避免桩身损坏。
2、张拉预应力筋：在锤击沉桩完成后，对预应力筋进行张拉，以提高PC桩的承载能力。
3、固定桩尖：张拉完成后，将桩尖固定在地下，防止PC桩受到外部荷载的影响。
五、质量控制1、确保PC桩的尺寸、规格、强度等符合设计要求。
2、沉桩过程中应定期检查桩身是否垂直，如发现偏差应及时纠正。
3、张拉预应力筋时，应按照设计要求进行，确保PC桩的承载能力达到设计要求。
4、固定桩尖时，应确保其牢固可靠，防止外部荷载对PC桩产生影响。
5、在整个施工过程中，应定期对施工人员进行技术培训和质量教育，提高施工质量和安全意识。
六、安全措施1、施工前应对施工人员进行安全教育培训，提高安全意识。
2、沉桩过程中应注意周围环境的变化，避免因外部因素造成安全事故。
3、张拉预应力筋时，应设置安全警示标志，并配备专业人员进行现场指挥和监督。

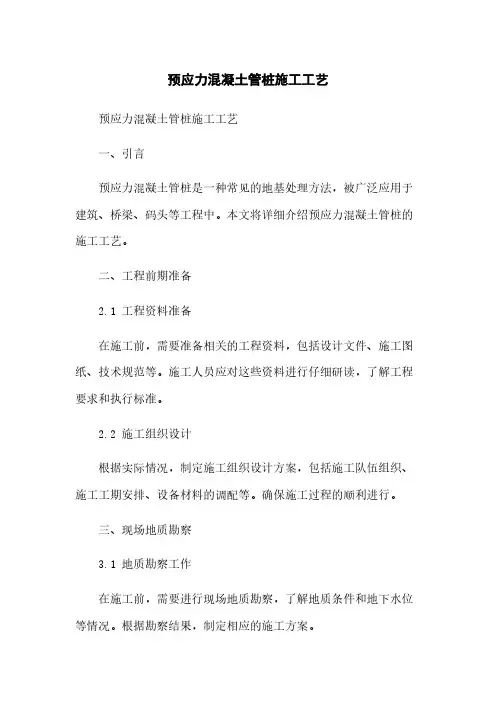

预应力混凝土管桩施工工艺预应力混凝土管桩施工工艺一、引言预应力混凝土管桩是一种常见的地基处理方法，被广泛应用于建筑、桥梁、码头等工程中。
本文将详细介绍预应力混凝土管桩的施工工艺。
二、工程前期准备2.1 工程资料准备在施工前，需要准备相关的工程资料，包括设计文件、施工图纸、技术规范等。
施工人员应对这些资料进行仔细研读，了解工程要求和执行标准。
2.2 施工组织设计根据实际情况，制定施工组织设计方案，包括施工队伍组织、施工工期安排、设备材料的调配等。
确保施工过程的顺利进行。
三、现场地质勘察3.1 地质勘察工作在施工前，需要进行现场地质勘察，了解地质条件和地下水位等情况。
根据勘察结果，制定相应的施工方案。
3.2 地下管线勘察同时，需要进行地下管线的勘察工作，确保施工过程中不会损坏重要的地下管道。
四、基坑开挖4.1 基坑标高确定根据设计要求，确定预应力混凝土管桩的基坑标高，并进行测量标记。
4.2 基坑开挖采用机械或人工的方式进行基坑开挖工作。
根据设计要求和土层情况，合理控制开挖深度和基坑的坡度。
五、钢筋加工与安装5.1 钢筋加工根据设计要求，对预应力混凝土管桩所需的钢筋进行加工，包括切割、弯曲等工序。
5.2 钢筋安装将加工好的钢筋按照设计要求进行布置和安装，确保钢筋的准确位置和间距。
六、模板安装与调整6.1 模板制作根据预应力混凝土管桩的尺寸和形状要求，制作相应的模板，保证施工质量。
6.2 模板安装与调整将制作好的模板安装到基坑内，并进行合理调整，确保模板的平整和垂直度。
七、灌注混凝土7.1 混凝土搅拌根据设计配比要求，将水泥、砂子、骨料等按一定比例进行搅拌，制备混凝土。
7.2 混凝土灌注将搅拌好的混凝土倒入模板内，逐层进行灌注，同时采取振捣措施，确保混凝土的密实度。
八、预应力钢束安装8.1 钢束穿线将预应力钢束穿过预留孔洞，根据设计要求进行布置。
8.2 预应力钢束张拉采用专用设备对钢束进行张拉，达到预定的预应力状态。

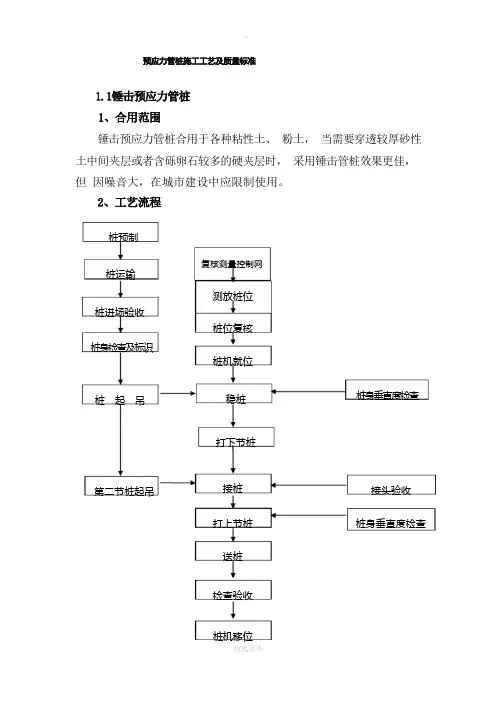

锤击预应力管桩合用于各种粘性土、 粉土， 当需要穿透较厚砂性 土中间夹层或者含砾卵石较多的硬夹层时， 采用锤击管桩效果更佳， 但 因噪音大，在城市建设中应限制使用。
复核测量控制网测放桩位桩位复核桩机就位稳桩打下节桩接桩打上节桩送桩检查验收桩预制桩运输桩进场验收桩身检查及标识桩 起 吊第二节桩起吊桩身垂直度检查接头验收桩身垂直度检查桩机移位⑴放线定桩位1)根据设计图纸编制桩测量定位图，并保证轴线控制点不受打桩时振动和挤土的影响。
2)根据实际打桩路线图，按施工区域划分测量定位控制网，一般一个区域内根据每天施工进度放样 10-20 根桩位，在桩位中心点地面上打入一支φ6.5 长 30-40cm 的钢筋，并用红油漆标示。
3)桩机移位后，应进行第二次复核，保证桩位偏差小于 10mm 。
4)桩施工前，应根据施工桩长在匹配的工程桩身上划出以米为单位的长度标记，并按从下至上的顺序标明桩的长度，以便观察桩入土深度及记录每米沉桩的锤击数。
⑵桩机就位打桩机就位时，应对准桩位，保证垂直稳定，在施工中不发生倾斜、挪移。
⑶起吊预制管桩先拴好吊桩用的钢丝绳及索具，管桩在施工中起吊，可采用一点法(位置距桩头 0.29L 处)，启动吊车吊桩，使桩尖垂直对准桩位中心，徐徐放下插入土中，位置要准确；再在桩顶扣好桩帽或者桩箍，即可除去索具。
(管桩起吊)(管桩就位，焊接桩尖并使桩尖垂直对准桩位中心)⑷稳桩桩尖插入桩位后，先用桩锤自重将桩插入地下 30-50cm，再使桩垂直稳定。
10m以内短桩可目测或者用线坠双向校正； 10m以上或者打接桩必须用线坠或者经纬仪双向校正，不得用目测。
桩插入时垂直度偏差不得超过0.5%。
桩在打入前，应在桩的侧面或者桩架上设置标尺，以便在施工中观测、记录。
(用线坠控制管桩垂直度)(两台正交经纬仪双向控制管桩垂直度)⑸打桩1)打桩宜重锤低击，锤重的选择应根据工程地质条件、桩的类型、结构、密集程度及施工条件来选用。
预应力管桩施工方案第一章工程概况一、设计概述沉桩前查明地下管线和构筑物的位置,排除地下障碍物。
拟建场地全场分布杂填土，为新近堆填，结构松散，预制桩施工时清除填土中块石等大块度硬杂物﹐以免影响沉桩;沉桩顺序采用先深后浅、先大截面后小截面的原则，自中间向两边对称前进，或自中间向四周进行,如遇保护对象，则宜背离保护对象，由近向远沉桩,以防桩身倾斜及桩顶破坏。
采用预转引孔取土结合静压沉桩施做，隔一引一,梅花形布置，孔径为400mm ,引孔深度为桩长一半。
先张法预应力混凝土管桩质量和承载力试验按《建筑桩基技术规范》（JGJ94—2008）及《建筑基桩检测技术规范》（JGJ106—2014）有关条例执行，要求桩基施工后，采用动测法进行桩身完整性检测,检测柱数不少于对应单体总桩数的20%(且不少于10根);采用静载试验对桩基竖向承载力进行检验，检测桩数不少于对应单体总桩数的1%(且不少于3根);当总桩数小于50根时，检测数量不应少于2根。
当有抗拔桩时，需竖向抗拔静载试验对桩基抗拔承载力进行检验，检测比例与竖向承载力检验一致。
第二章编制依据1、《建筑桩基技术规范》（JGJ94—2008）2、《先张法预应力混凝土管桩》2010浙G22图籍3、《建筑地基基础工程施工质量验收规范》（GB50202—2002）4、《混凝土结构工程施工质量验收规范》（GB50204—2002）5、《先张法预应力混凝土管桩》(GB13476--2009)第三章施工准备(一)人员准备本桩基工程我公司将以项目部组织施工,实行项目经理负责制,在施工全过程项目经理对现场人、财、物全面调控，并成立项目部，项目部领导班子由项目经理、技术负责人和项目副经理组成，下设管理人员和作业班组。
（二）现场准备：1、在开工前做好“三通一平”工作，清除场地上影响打桩的一切障碍。
2、根据施工机械情况，应留出施工工作面。
施工机械自身所须的最小施工工作面需要5.0m。
3、详细了解场地周围地下管线及邻近建“构”筑物状况位置，以免打桩时将其破坏。
预应力砼管桩施工方案完整范本1：预应力砼管桩施工方案1. 施工背景和目标1.1 施工项目背景1.2 目标和要求2. 施工条件和安全要求2.1 施工条件2.2 安全要求3. 施工工艺流程3.1 剖洞准备3.2 钢筋制作和预应力施工3.3 模板制作和安装3.4 砼浇筑3.5 预应力张拉3.6 后期处理4. 施工设备和材料4.1 施工设备清单4.2 材料清单5. 施工人员组织和责任分工5.1 施工人员组织5.2 责任分工6. 质量控制措施6.1 钢筋制作和安装质量控制 6.2 砼浇筑质量控制6.3 预应力张拉质量控制7. 安全措施7.1 施工现场安全管理7.2 预应力张拉安全措施7.3 砼浇筑安全措施8. 环境保护措施8.1 施工期间的环境保护措施8.2 施工完成后的环境整治9. 工期计划和进度控制9.1 总工期计划9.2 施工进度控制10. 质量验收标准10.1 钢筋制作和安装验收标准 10.2 砼浇筑验收标准10.3 预应力张拉验收标准11. 合同和支付方式11.1 合同条款11.2 支付方式12. 其他注意事项12.1 施工期间的其他注意事项 12.2 施工完成后的其他事项附件：1. 相关绘图和设计文件2. 施工计划表3. 项目合同法律名词及注释：1. 预应力砼管桩：一种利用预应力技术施工的混凝土桩，具有较高的承载能力和抗震性能。
2. 施工工艺流程：指预应力砼管桩从开挖到浇筑的全过程的详细步骤和程序。
3. 施工条件：指施工过程中必须满足的环境要求和相关设备的可用性等因素。
4. 安全要求：指施工过程中必须遵守和执行的安全规范和措施。
5. 预应力张拉：指在混凝土中加入钢索等预应力材料，并施加预定的拉力，增加混凝土的承载能力。
6. 环境保护措施：指施工过程中采取的保护环境的各种方法和措施，如噪音控制、废弃物处理等。
7. 工期计划和进度控制：指项目开展期间的施工计划和进度跟踪管理，以确保按时完成。
8. 质量验收标准：指施工完成后对预应力砼管桩的质量进行检验和验收的标准和要求。

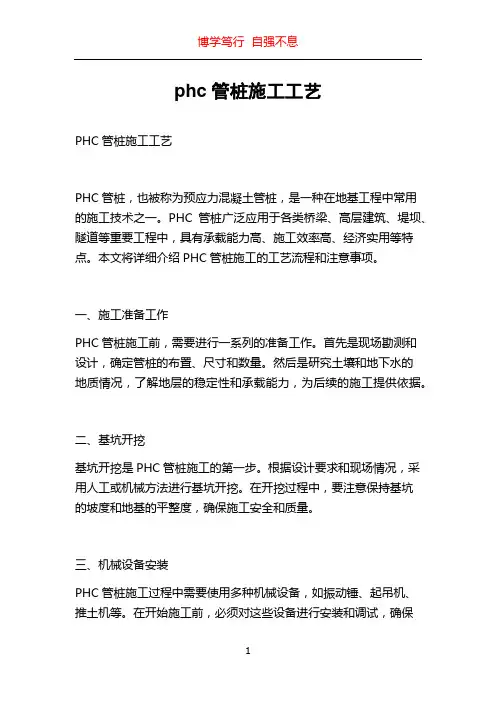

phc管桩施工工艺PHC管桩施工工艺PHC管桩，也被称为预应力混凝土管桩，是一种在地基工程中常用的施工技术之一。
PHC管桩广泛应用于各类桥梁、高层建筑、堤坝、隧道等重要工程中，具有承载能力高、施工效率高、经济实用等特点。
本文将详细介绍PHC管桩施工的工艺流程和注意事项。
一、施工准备工作PHC管桩施工前，需要进行一系列的准备工作。
首先是现场勘测和设计，确定管桩的布置、尺寸和数量。
然后是研究土壤和地下水的地质情况，了解地层的稳定性和承载能力，为后续的施工提供依据。
二、基坑开挖基坑开挖是PHC管桩施工的第一步。
根据设计要求和现场情况，采用人工或机械方法进行基坑开挖。
在开挖过程中，要注意保持基坑的坡度和地基的平整度，确保施工安全和质量。
三、机械设备安装PHC管桩施工过程中需要使用多种机械设备，如振动锤、起吊机、推土机等。
在开始施工前，必须对这些设备进行安装和调试，确保其正常运行。
同时，施工人员要熟悉这些设备的使用方法和注意事项，确保操作安全。
四、PHC管桩的制作和运输PHC管桩的制作需要在专门的生产线上进行。
首先是根据设计要求，将预应力钢筋和混凝土预制成管桩。
然后进行成型和养护，使其达到设计要求的强度和稳定性。
最后，将制作好的PHC管桩运至施工现场，准备下一步的施工工作。
五、管桩的安装在施工现场，首先需要对管桩进行排列和定位。
施工人员根据设计要求和施工图纸，将管桩逐个搬运至施工位置。
然后使用起吊机等设备将管桩放入基坑中，并进行调整，使其垂直度和水平度满足要求。
六、管桩的振动和压入PHC管桩采用振动和压入的方式安装。
首先使用振动锤对管桩进行振动，使其顶部接触土层，并逐渐下沉。
然后使用振动锤将管桩逐渐压入土层中，直至达到设计要求的深度。
在振动和压入过程中，要注意管桩的垂直度和水平度，确保施工质量。
七、管桩的预应力加固PHC管桩在安装完成后，需要进行预应力加固。
这一过程主要通过张拉预应力钢筋，使整个管桩形成一个整体，增强其承载能力和稳定性。

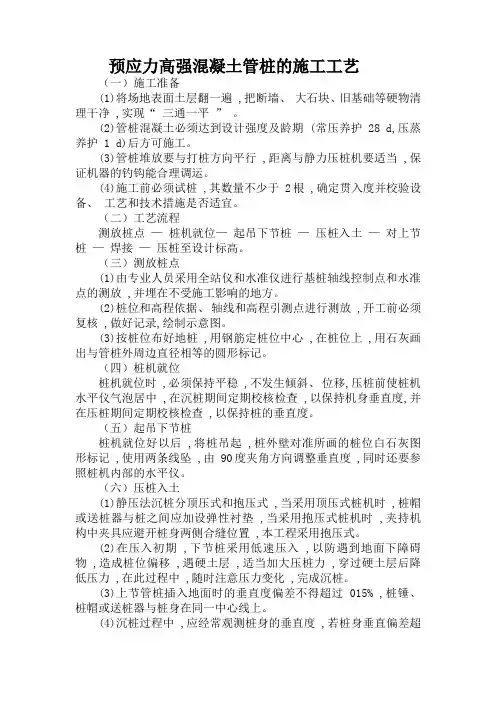

预应力高强混凝土管桩的施工工艺（一）施工准备(1)将场地表面土层翻一遍 ,把断墙、大石块、旧基础等硬物清理干净 ,实现“三通一平”。
(2)管桩混凝土必须达到设计强度及龄期 (常压养护 28 d,压蒸养护 1 d)后方可施工。
(3)管桩堆放要与打桩方向平行 ,距离与静力压桩机要适当 ,保证机器的钓钩能合理调运。
(4)施工前必须试桩 ,其数量不少于 2根 ,确定贯入度并校验设备、工艺和技术措施是否适宜。
（二）工艺流程测放桩点—桩机就位—起吊下节桩—压桩入土—对上节桩—焊接—压桩至设计标高。
（三）测放桩点(1)由专业人员采用全站仪和水准仪进行基桩轴线控制点和水准点的测放 ,并埋在不受施工影响的地方。
(2)桩位和高程依据、轴线和高程引测点进行测放 ,开工前必须复核 ,做好记录,绘制示意图。
(3)按桩位布好地桩 ,用钢筋定桩位中心 ,在桩位上 ,用石灰画出与管桩外周边直径相等的圆形标记。
（四）桩机就位桩机就位时 ,必须保持平稳 ,不发生倾斜、位移,压桩前使桩机水平仪气泡居中 ,在沉桩期间定期校核检查 ,以保持机身垂直度,并在压桩期间定期校核检查 ,以保持桩的垂直度。
（五）起吊下节桩桩机就位好以后 ,将桩吊起 ,桩外壁对准所画的桩位白石灰图形标记 ,使用两条线坠 ,由 90度夹角方向调整垂直度 ,同时还要参照桩机内部的水平仪。
（六）压桩入土(1)静压法沉桩分顶压式和抱压式 ,当采用顶压式桩机时 ,桩帽或送桩器与桩之间应加设弹性衬垫 ,当采用抱压式桩机时 ,夹持机构中夹具应避开桩身两侧合缝位置 ,本工程采用抱压式。
(2)在压入初期 ,下节桩采用低速压入 ,以防遇到地面下障碍物 ,造成桩位偏移 ,遇硬土层 ,适当加大压桩力 ,穿过硬土层后降低压力 ,在此过程中 ,随时注意压力变化 ,完成沉桩。
(3)上节管桩插入地面时的垂直度偏差不得超过 015% ,桩锤、桩帽或送桩器与桩身在同一中心线上。
(4)沉桩过程中 ,应经常观测桩身的垂直度 ,若桩身垂直偏差超过 1%时 ,应找出原因并纠正 ,当桩尖进入较硬土层后 ,严禁用移动桩架等强行回扳的方法纠偏。
预应力混凝土管桩施工工艺1前言预应力混凝土管桩是一种打入土中，横截面尺寸比其长度小得多的管状细长构件，管桩的上部与承台(梁)联结组成桩基础。
1.1 适用围预应力混凝土管桩常用于以下情况：（1）当建筑物荷载过大，地基软弱，地下水位较高而采用明挖基础沉降量过大，建筑物又不允有较大沉降。
（2）当建筑物外地面有大面积堆载，使软弱地基产生较大变形；或当基础可能有不均匀沉降而对建筑物造成危害。
（3）当建筑物承受较大竖向荷载和水平荷载，对建筑物有特殊要求。
（4）当地表软土层较厚，不宜作基础持力层，或地基中有暗沟、深坑、古河道等情况。
（5）当建筑物地基中存在可能液化的土层（6）在湿陷性黄土和膨胀土区域，地基的湿陷量或膨胀量较大时。
1.2使用特点上部荷载通过桩基础传递给土层，它是深基础中常用的一种形式，能较好的适应各种软弱地质条件及荷载情况，具有承载力大，稳定性好，沉降值小等特点，并能采用机械化施工，大大提高了施工进度。
对其自身，预应力混凝土管桩较大的减轻自重，从而节省材料增强其抗拉性能，一般情况下应采用工厂化预制，从而保证成品桩质量，同时具有施工灵活等特点。
2预应力混凝土管桩结构设计及质量检验2.1结构设计预应力钢筋混凝土管桩主要由具有生产资质的砼制品厂以先法并采用离心成型工艺制造，其外径主要有Φ400和Φ550mm两种，为了运输的便，厂制管桩的节长一般为8m和10m，也有4m 和6m视具体需要而定。
桩的接头采用钢制法兰盘，桩尖系采用钢板卷焊而成，中填混凝土，桩尖留有Φ70mm的射水2.1.1常见型号尺寸2.1.2管桩截面力学性能（1）管桩截面和桩尖。
管桩截面和桩尖示意图见图1。
图1 管桩截面和桩尖示意图（2）管桩截面特性。
见表2。
项目特征值Φ400Φ550壁厚80 壁厚90 壁厚80 壁厚100截面面接A（cm2）804 877 1181 1414 配筋面积Ar（cm2）9.05 9.05 13.57 13.57 配筋率（%） 1.12 1.03 1.15 0.96841 914 1237 1470 换算截面惯性矩I0（cm4）113.9 119.5 349.8 392.2 换算截面抵抗矩W0（cm4） 5.7 5.976 12.7 14.26 （3）材料强度。
离心混凝土：混凝土设计强度Rn=45.0MPa轴心抗压Ra=33.8MPa弯曲抗压Rw=29.5MPa抗拉Re=2.8MPa弹性模量En=3.5×104MPa预应力钢筋：标准强度Rg=650MPa弹性模量Eg=1.8×105MPa2.1.3桩身必须要保证桩身是直线，预应力不均和制造法不当都会引起桩身弯曲。
弯曲的预应力混凝土管桩在受到锤打时必将产生很高的弯曲应力从而导致桩被打坏。
施加在管桩上的预应力值大小应足以防止在运输和起吊中产生的裂缝，并足以抵抗打桩中产生反射的拉应力。
根据打桩经验得出的最小有效预应力值为4.9～5.6 MPa，对于较短的管桩可采用较小的预应力值2.5-2.8 MPa，对有受弯要求的管桩也可采用更高的值达到0.2f c‘（混凝土设计强度的20％）或更高。
为了防止纵向开裂，预应力混凝土管桩需要加强横向螺旋筋的配筋量。
管桩的端部由于要承受打桩产生的巨大横向拉应力，在管桩的端部100cm围螺旋筋应按50mm间距布设，并加设一段钢丝网起补强作用。
桩身则按80mm间距布设。
为避免钢筋的锈蚀，保证混凝土很好的握裹钢筋，必须保证足够的混凝土保护层厚度，一般取30mm，当工程地质和水质有侵蚀性作用时，也可取40～50 mm。
2.1.4 桩靴预应力砼管桩的桩靴是单独预制的，利用螺栓或电焊接于桩身。
其型式有一般闭口型、一般开口型和特殊型桩靴等。
在粘性土层且地下水位很高，由于粘性和浮力的作用而导致闭口型桩靴难于贯入；当持力层为岩层、卵层或硬结土层时，闭口型桩靴穿透此硬层时可能发生剪切破坏；当持力层很坚硬且显著倾斜，或当遇到障碍物或大块，桩靴可能被打偏从而导致桩身弯折破坏。
使用开口型桩靴则可避免上述缺陷。
在粘性土层中打桩挤进桩的土产生的压力可能将管桩壁撑出纵向裂缝，因而桩靴的形状和构造应根据不同的地质条件和不同的打桩条件而适当选择，以利于打桩的顺利进行。
桩靴是用来保护并加固预制混凝土管桩的桩靴，打桩时需要穿透灰层、岩层、堆层等，加放桩靴有利于沉桩。
桩靴的构造有三种：平板型、锥尖型、短棒型。
锤尖型桩靴虽有利于打桩贯入，但它的进桩轴线不如平板型桩鞋那样准确，因而合理措施是选用钝型桩靴并把混凝土棱边包裹借以防止棱边破裂。
桩靴在沉桩过程中是否损坏，应从比较前后打桩的贯入情况来推断。
在打穿中间（硬）层时或最后打进生根层时，当桩靴已碰到硬层但仍继续硬打，致使桩靴打坏，渐渐破碎，桩身渐渐下降，外观却认为打桩贯入正常，待发现问题时桩已被完全打坏了。
2.1.5 钢件防腐蚀对于处在腐蚀性地层的混凝土管桩接头，钢件要考虑防腐蚀问题。
腐蚀问题一般是产生在地表面下几米围之。
氧是引起钢铁腐蚀的一项重要因素，愈接近地面，土空气含量愈多，钢件越易腐蚀，所以最好将管桩接头打进距地面5米以下的深层之中。
管桩防蚀法：截面增厚法、保护膜法和电气防蚀法。
2.2 质量检验预应力混凝土管桩在进入沉桩现场前或在进入现场时，应经工地质量检验后，可使用，工地检验法：（1）有条件时可用超声波探伤仪对批次桩进行抽样检验，厂家应提供批次管桩的质量检验资料。
（2）泼水检视混凝土桩表面的裂纹。
（3）用小锤轻击混凝土桩表面，声音沙哑，表明有空洞或断裂（4）预应力混凝土管桩的制作不得超过以下的容偏差直径±5mm管壁厚度±5mm桩靴对桩中心线偏距l0mm桩身弯曲段矢高比0.1％预应力混凝土管桩还应符合下列要求：每节桩的端面平整，并与桩轴垂直。
桩的表面应平直，表面蜂窝深度不得超过l5mm，蜂窝面积不得超过桩的表面积的0.5％。
有棱角的管桩，棱角碰损深度应在l0mm以，其总长不得大于50cm。
桩顶和顶尖均不得有蜂窝和碰损，桩身不得有钢筋露出桩身收缩裂纹不得大于0.2mm；横向裂纹长度不得超过管桩直径的1／2；纵向裂纹不得超过直径的2倍。
预应力混凝土管桩的径偏差，以不妨碍射水管的使用为原则。
（5）管桩检查、外径可使用卡钳和外卡钳。
径只量桩端，外径可在两端及中段量测。
（6）检查桩顶平面平整程度及是否垂直于桩轴，可使用铁角尺或丁字尺。
在检查时应在桩身四定出与桩轴平行的直线作为基准。
（7）检查桩尖与桩轴的偏差，可采用铁角尺量测。
（8）混凝土裂纹深度可用细钢丝探测。
裂纹宽度可使用带有刻度的放大镜量测。
检查情况应按桩的编号，详细作出质量检查记录。
不得使用不合格的桩。
3 预应力混凝土管桩施工3.1预应力混凝土管桩施工工艺流程见图2。
图2 预应力混凝土管桩施工工艺流程图3.2施工准备3.2.1技术准备为了科学有序组织施工，应认真、细致地熟悉施工图纸，了解设计意图。
一般应着重分析：工程的坐标位置与实际地质条件是否符合；桩基设计是否符合当地施工条件；需要的特殊材料货源能否解决；哪些部位的施工对工期影响较大：施工的技术水平能否达到要求；对设计中有那些合理化建议，以及现场试桩的位置、数量等，并应做好以下工作：（1）组织有关人员熟悉图纸，了解沉桩数量、沉桩深度，熟悉地质资料，并根据地质情况确定沉桩法和选择沉桩机械。
（2）管桩施工前应作打桩试验以检验设备和工艺是否符合要求，数量不得少于2根。
（3）作出桩位编号图、桩位施工顺序图、主要工艺操作过程的要求，对拟用原材料的质量证明文件进行鉴别认可，编制进度计划，制定保证施工质量的措施。
3.2.2劳动力准备建立工地组织机构，建立施工班、组，组织劳动力进场，进行计划和技术交底。
3.2.3 物资准备材料、构件、机具、设备等是保证施工任务全面完成的基础。
所有物资的准备必须在开工之前准备就绪。
3.2.4 现场准备（1）沉桩前要处理好高空、地下和地上障碍物和地下电缆、坟、沟、坑以及地下旧有建筑、地下管网等。
（2）作好“三通一平”工作，即水通、电通、道路通。
打桩机行走路线要平坦坚实，否则打桩机移动困难，增加辅助工作、降低工作效率，由于路面不平往往难于使打入的桩保持垂直，影响工程质量。
场地平整围，一般为建筑物基础以外的4～6米以的整个区域。
地面坡道不大于1％，地基承载力不小于l00 kPa，若地基太软，则可准备12～14 mm厚，4×6m钢板两块，四角割以φ30-40mm眼，拴以l5mm钢丝绳，以倒换垫路。
（3）抄平放线。
首先采用光电测距仪和精密水准仪从测网控制点引入，放出建筑物的轴线，再以轴线控制桩定出基础的每个桩位(样桩)，其偏差不得超过20mm。
围至少设8个桩控制点。
控制点离建筑物最好15m以上，以减轻受打桩振动和挤土效应而影响桩位的准确性。
（4）设置水、电源、安装配电箱、电闸箱等。
（5）进桩应尽量堆放在桩机前进向的右侧，一次就位，并要求上下桩配套供应，堆放在坚实地上。
运到现场的桩应按要求进行质量复查，不符合标准的桩禁使用。
（6）按照沉桩机的数量，每台沉桩机配备电焊机两台，以及其它小型工具如经纬仪、线坠、大锤、刷子、电缆线等。
（7）准备好接桩用角钢、焊条、沥青漆、柴油、硫横胶泥，以及桩垫材料如木料、草垫、旧钢丝绳等。
（8）组织打桩机的打桩架、起重架的组装、穿钢丝绳、打桩机配件安装等。
3.3 沉桩机械设备沉桩机械要根据土质、工程大小、桩的种类、规格、尺寸、施工期限、现场水电供应等条件来选择。
应注意研讨明确其适应性，使机械能够增进施工效率，提高全面的施工技术水平。
3.3.1 桩锤桩锤可分为坠锤、机动锤两大类：坠锤有穿心锤及龙门锤两种，机动锤有各型单动汽锤、复动汽锤、柴油打桩锤及震动打桩锤。
对于预应力混凝土管桩，常使用筒式柴油打桩锤，其构造如图3，其技术规格见表3、表4。
图3 筒式柴油桩锤构造表3 中国筒式柴油打桩锤技术规格主要技术规格单位型号D2-12 D2-18 D2—25 东风7135上活塞重量kg 1200 1800 2500 3500 上活塞行程mm 2500 2560 2500 2500 冲击次数次/分42～60 40～60 40～60 40～60冲击能量kg—m3000 4600 6250 8750下活塞行程mm 270 270 370 350耗油量L/h ----- 9 18.5 12～16 极限贯入度mm 0.5 0.5 0.5 0.5外型尺寸：长×宽×高mm 730 × 528 × 3833 730 × 528 × 3833 730×528×3833730×528 × 3833 重量kg 2700 4200 5750 8000制造商上海工程机械制造厂浦源程机械制造厂大桥局桥机厂1-油泵2-杠杆3-出油器4-油室5-活塞6-汽缸7-接管8-球形头9-锤脚10-顶尖注：K-神户制钢所M-三菱重工株式会社I-川岛播磨重工业（B-斜度H-锤D-柴油）3.3.2 桩锤选择（1）冲击能。
