一、配线检查先检查变送器的接线是否正确，应按下图进行接线。
ST 系列智能变送器配线图精密电流表250Ω24VDC 电源SFCBLACK 黑色线RED 红色线检查接线正确后，将SFC 的电源开关置于“ON ”档；（注意：在SFC 与变送器通讯时，因数字信号加在4~20mADC 的信号线上，为使其不受数字信号的影响，请将过程控制回路或系统置于手动运行状态Manual mode ；因为变送器的通讯是用4mA 代表0，20mA 代表1，所以在通讯时，变送器的输出电流会有跳变，这时变送器的输出就不与输入压成比例，而是成为了SFC 与变送器的通讯载体。
） （1）将SFC 的实验专用导线连接到位于输出信号端子的小片上（注意极性）； （2）将精密电流表的导线连接到端子板上的“CHECK ”检测端子上（注意极性）；（注意：SFC 与变送器连接上电后，请务必先按“ID ”识别键，以检查确认变送器的编号；若不按“ID ”识别键，其他功能均不起作用。
） 二、变送器标牌号（Tag No.）的登记开启左侧电源开关后，SFC 显示： 含义：变送器的控制回路是否处于手动？处置方法：如果接受此变送器信号的控制系统不是处于远方手操，请解除自动控制，改为远方手操；然后按ID 键一次，有时在按“ID”键前，还必须按“YES ”确认键一次。
再按ENTER 键一次，××××××××为变送器编号；DP 差压，GP 表压，AP 是绝压；LIN 线性输出 LOOP IN THE AUMLWORKING . . .READ DE TAG NO ID A NON-VOLENTER (YES)LIN DP ××××××××TAG NO设为字母输入方式（Alphabet Made ）：按“ALPHA ”键一次；再按数字键“6（T ）”，变送器编号第一位就被改为“T ”。
QCS及稀释水横幅定量控制系统在生活用纸生产上的应用莫建军【期刊名称】《生活用纸》【年(卷),期】2017(017)010【总页数】6页(P51-56)【作者】莫建军【作者单位】绵阳同成智能装备股份有限公司【正文语种】中文1.1 需求是发展的原动力随着生活品质的提高，人们对纸品质量要求越来越高，在造纸生产环节，成品中最重要的几个指标就是纸张的纵向及横向的定量、水分、厚度、灰分等，其中，定量和水分是生活用纸特别需要关注的。
在QCS出现之前，调节纸张的这几个指标是通过稳定上浆的浓度和流量去稳定纵向定量，通过稳定蒸汽压力去稳定水分。
但生产中的纸幅定量和水分含量是无法即时得到的，直到一轴原纸生产完毕，把纸样拿到实验室去测量，才能得到具体数据，然后根据数据再去调整过程参数。
如果发现了问题，那前面生产的整整一轴原纸，是没有办法去修正的，甚至可能成为废品。
QCS的出现解决了这一难题，通过在线的定量、水分测量，可以随时在生产中进行调整。
横幅方向的指标调节，以真空圆网卫生纸机为例，如果要调整横幅定量，需要把网笼撤开，按照实验室数据去一一调校唇口开度。
每个部位要调校多少，全凭操作者的经验。
调校完成后，把网笼复位。
重新开机并生产一轴原纸后，再实验室化验，才能确定唇口调校是否达到效果。
这一周期一般需要4h以上，如果效果不好，可能还要反复调校。
而小唇板经常调整，会带来形变，影响其使用寿命，更换价格不菲。
显然，这种操作方式即无法保证质量，也会影响产量。
稀释水横向定量控制系统的出现，带来了革命性的改观，从QCS获得当前的横幅曲线，可在线即时调整，保证了纸张品质，也不会对唇板造成损伤。
1.2 QCS控制系统1.2.1 工作原理QCS（Quality Control System），质量控制系统，用来在线对纸张品质进行测量和控制。
QCS包括扫描架、传感器、小车运动控制、数据检测处理及通讯、过程控制、数据分享等几个子系统，涵盖了机械加工、传动、检测、控制、数据总线等多种技术，可以说QCS是纸机上技术最复杂，设计要求最高的设备之一。

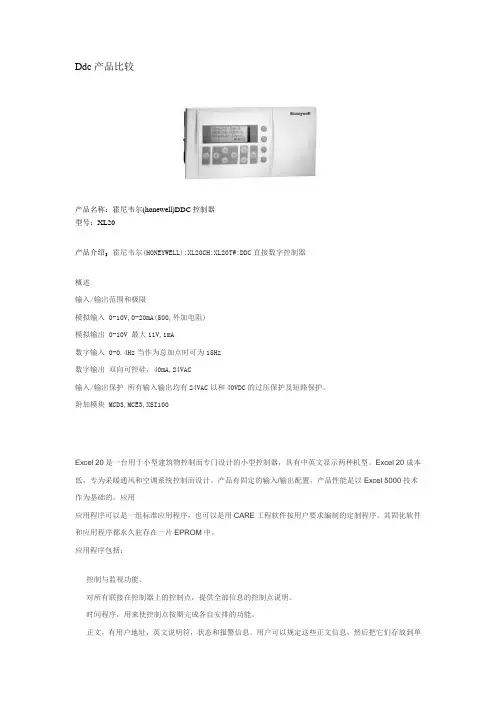

Ddc产品比较产品名称：霍尼韦尔(honewell)DDC控制器型号：XL20产品介绍：霍尼韦尔(HONEYWELL):XL20CH:XL20TW:DDC直接数字控制器概述输入/输出范围和极限模拟输入 0-10V,0-20mA(500,外加电阻)模拟输出 0-10V 最大11V,1mA数字输入 0-0.4Hz当作为总加点时可为15Hz数字输出双向可控硅，40mA,24VAC输入/输出保护所有输入输出均有24VAC以和40VDC的过压保护及短路保护。
附加模块 MCD3,MCE3,XSI100Excel 20是一台用于小型建筑物控制而专门设计的小型控制器，具有中英文显示两种机型。
Excel 20成本低，专为采暖通风和空调系统控制而设计。
产品有固定的输入/输出配置，产品性能是以Excel 5000技术作为基础的。
应用应用程序可以是一组标准应用程序，也可以是用CARE工程软件按用户要求编制的定制程序。
其固化软件和应用程序都永久驻存在一片EPROM中。
应用程序包括：控制与监视功能。
对所有联接在控制器上的控制点，提供全部信息的控制点说明。
时间程序，用来使控制点按期完成各自安排的功能。
正文，有用户地址，英文说明符，状态和报警信息。
用户可以规定这些正文信息，然后把它们存放到单独文件中。
在液晶显示器上显示控制器的数据资料。
用面板上12个键来搜寻信息。
当连上C-Bus通讯器后，Excel 20控制器就可以和Excel 5000系统中所有的控制器通讯，纳入以下各中央设备中；XBS建筑物自动化系统。
特点在EPROM中驻有标准应用程序。
＊卓越的人机接口，液晶显示器：4行，每行16个字符键。
＊输入/输出配置＊后备电池＊直接访问接线端子。
＊良好的密封，防尘防水＊C-Bus总线通讯器XL20XD＊电话通讯器XL20XDM＊符合欧洲共同体CE规范。
技术数据电源24VAC 正负15％，50/60Hz耗电45VA环境工作温度0-45°C环境存储温度-20-60°C允许湿度5-90％RH工作及存储均无凝露尺寸(高x宽x深) 102x196x62mm开孔尺寸186x92mm重量400克基座板塑料端子2条带编号的端子板，每条18路最大接入电缆尺寸 1.0平方毫米防护标准IP 30(控制箱)；IP55(控制门)安装DIN导轨或安装于控制屏的门上CPU Intel 80C188微处理器16位后备电池锂电池3V(如VARTA CR 1/2 .AA-3Y)熔断器内置式5X20mm,2A快速熔断检测器NTC20千欧姆产品名称：霍尼韦尔DDC控制器产品型号：XL50小型控制器输入输出配置：8个模拟输入AI（通用）,4个模拟输出AO（通用），4个数字通用输入DI，6个数字输出DO。
