电气CAD笔记(武汉理工大学课程考纲)

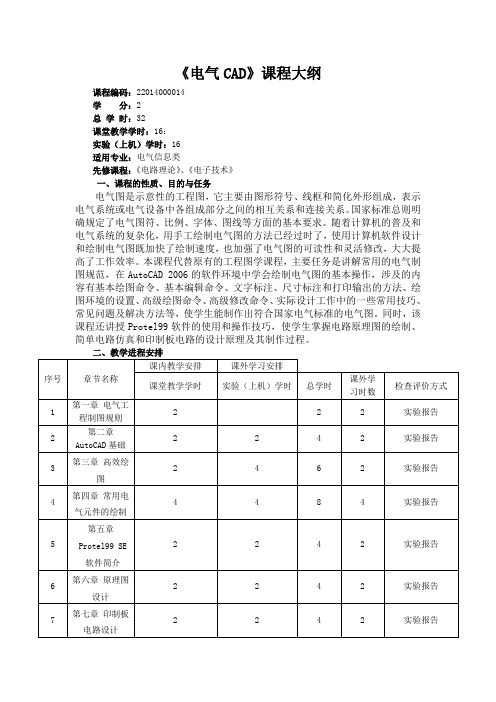

《电气CAD》课程大纲课程编码：22014000014学分：2总学时：32课堂教学学时：16：实验（上机）学时：16适用专业：电气信息类先修课程：《电路理论》、《电子技术》一、课程的性质、目的与任务电气图是示意性的工程图，它主要由图形符号、线框和简化外形组成，表示电气系统或电气设备中各组成部分之间的相互关系和连接关系。

国家标准总则明确规定了电气图符、比例、字体、图线等方面的基本要求。

随着计算机的普及和电气系统的复杂化，用手工绘制电气图的方法已经过时了，使用计算机软件设计和绘制电气图既加快了绘制速度，也加强了电气图的可读性和灵活修改，大大提高了工作效率。

本课程代替原有的工程图学课程，主要任务是讲解常用的电气制图规范，在AutoCAD 2006的软件环境中学会绘制电气图的基本操作，涉及的内容有基本绘图命令、基本编辑命令、文字标注、尺寸标注和打印输出的方法、绘图环境的设置、高级绘图命令、高级修改命令、实际设计工作中的一些常用技巧、常见问题及解决方法等，使学生能制作出符合国家电气标准的电气图。

同时，该课程还讲授Protel99软件的使用和操作技巧，使学生掌握电路原理图的绘制、简单电路仿真和印制板电路的设计原理及其制作过程。

三、教学内容与要求第一章电气工程制图规则1.教学目标：能区分电气图类型，能分析电气图结构2.教学重点和难点：重点掌握电气工程CAD的制图规范和电气图符号的构成与分类。

难点电气工程CAD制图规范。

3.教学内容和要求：电气工程CAD的制图规范和电气图符号的构成与分类4.教学过程与方法：启发式，多媒体演示、演讲与板书相结合。

5.课外阅读资料：在网上查阅电气工程CAD制图规则6.作业：上机时提交上次作业。

第二章 AutoCAD基础1.教学目标：能熟练运用AutoCAD，具有普通机械制图能力。

2.教学重点和难点：重点掌握AutoCAD 2006软件的使用方法，难点图层操作。

3.教学内容和要求：熟练掌握AutoCAD 2006软件的使用方法和特点，能在该软件环境中正确配置绘图环境，进行基本的输入操作和图层操作，能熟练使用绘图辅助工具。

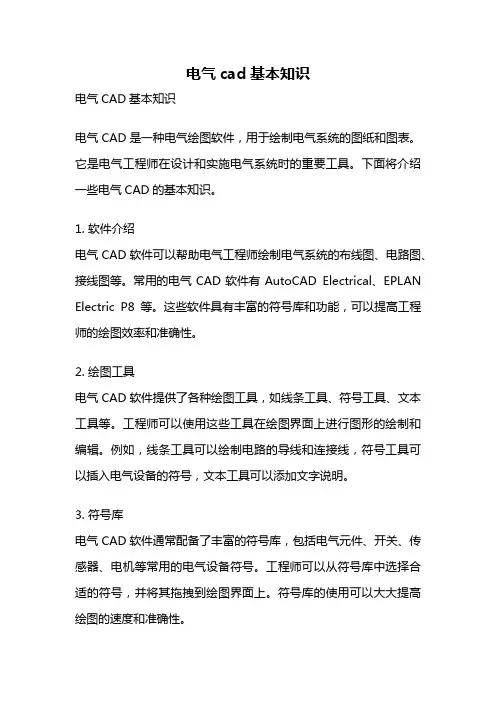

电气CAD 电气图基本知识在现代电气工程领域，电气图是设计、安装、调试和维护电气系统的重要工具。

电气 CAD（计算机辅助设计）则为绘制电气图提供了高效、精确的手段。

要想熟练运用电气 CAD 绘制出准确、清晰的电气图，了解电气图的基本知识是关键。

一、电气图的定义与作用电气图是用图形符号、带注释的围框或简化外形表示电气系统或设备中各组成部分之间相互关系及其连接关系的一种图。

它的作用主要体现在以下几个方面：1、设计规划：在电气系统的设计阶段，电气图用于展示电路的原理、布局和连接方式，帮助设计师构思和优化方案。

2、安装调试：安装人员根据电气图进行设备的安装和接线，调试人员依据图进行系统的测试和调整。

3、维护维修：当电气系统出现故障时，维修人员通过查看电气图，能够快速定位问题所在，并采取相应的维修措施。

4、技术交流：电气图是电气工程师之间进行技术交流和沟通的有效媒介，能够准确传达设计意图和技术要求。

二、电气图的分类电气图的种类繁多，根据不同的用途和表现形式，可以分为以下几类：1、电路图电路图又称为原理图，它主要表示电路的工作原理和各元件之间的连接关系。

电路图不考虑实际的元器件布局和物理尺寸，重点在于展示电流的路径和信号的流向。

2、接线图接线图用于表示电气设备或装置中各个接线端子之间的实际连接关系。

它通常与电路图配合使用，以指导设备的接线和安装。

3、布置图布置图包括电气设备布置图和布线图。

电气设备布置图展示了电气设备在空间中的位置和布局；布线图则表示电气设备之间的导线走向和敷设方式。

4、系统图系统图用于描述整个电气系统的概况，包括电源、输电线路、配电装置、用电设备等之间的关系，能够从整体上反映系统的组成和结构。

5、逻辑图逻辑图主要用于表示数字电路的逻辑功能和逻辑关系，采用特定的逻辑符号来表示电路的输入、输出和逻辑运算。

三、电气图的图形符号图形符号是电气图的基本组成元素，它是用来表示各种电气设备、装置、元件和线路的简单图形。

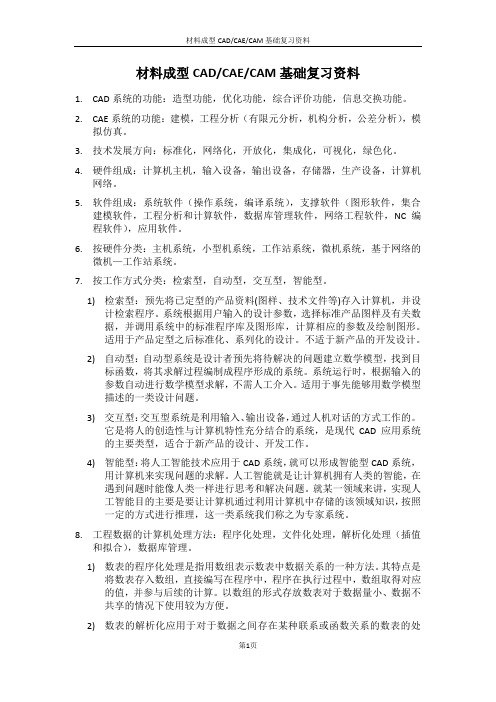

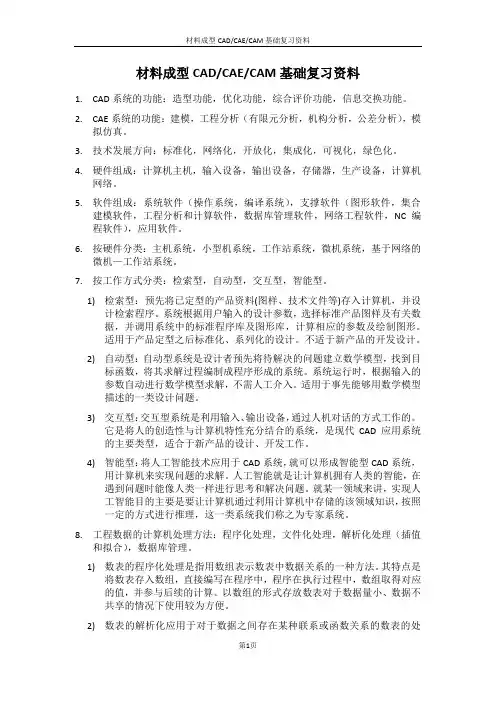

材料成型CAD/CAE/CAM基础复习资料1.CAD系统的功能：造型功能，优化功能，综合评价功能，信息交换功能。

2.CAE系统的功能：建模，工程分析（有限元分析，机构分析，公差分析），模拟仿真。

3.技术发展方向：标准化，网络化，开放化，集成化，可视化，绿色化。

4.硬件组成：计算机主机，输入设备，输出设备，存储器，生产设备，计算机网络。

5.软件组成：系统软件（操作系统，编译系统），支撑软件（图形软件，集合建模软件，工程分析和计算软件，数据库管理软件，网络工程软件，NC编程软件），应用软件。

6.按硬件分类：主机系统，小型机系统，工作站系统，微机系统，基于网络的微机—工作站系统。

7.按工作方式分类：检索型，自动型，交互型，智能型。

1)检索型：预先将已定型的产品资料(图样、技术文件等)存入计算机，并设计检索程序。

系统根据用户输入的设计参数，选择标准产品图样及有关数据，并调用系统中的标准程序库及图形库，计算相应的参数及绘制图形。

适用于产品定型之后标准化、系列化的设计。

不适于新产品的开发设计。

2)自动型：自动型系统是设计者预先将待解决的问题建立数学模型，找到目标函数，将其求解过程编制成程序形成的系统。

系统运行时，根据输入的参数自动进行数学模型求解，不需人工介入。

适用于事先能够用数学模型描述的一类设计问题。

3)交互型：交互型系统是利用输入、输出设备，通过人机对话的方式工作的。

它是将人的创造性与计算机特性充分结合的系统，是现代CAD应用系统的主要类型，适合于新产品的设计、开发工作。

4)智能型：将人工智能技术应用于CAD系统，就可以形成智能型CAD系统，用计算机来实现问题的求解。

人工智能就是让计算机拥有人类的智能，在遇到问题时能像人类一样进行思考和解决问题。

就某一领域来讲，实现人工智能目的主要是要让计算机通过利用计算机中存储的该领域知识，按照一定的方式进行推理，这一类系统我们称之为专家系统。

8.工程数据的计算机处理方法：程序化处理，文件化处理，解析化处理（插值和拟合），数据库管理。

电气制图与CAD 第四章 AutoCAD电气制图（第2讲）课堂笔记
及练习题
主题：第四章 AutoCAD电气制图（第2讲）
学习时间：2017年7月17日--7月23日
内容：
第四章 AutoCAD电气制图
这周我们将学习第四章中的第2讲，这部分重点图块在电气图中的应用，下面整理出的知识点框架供同学们学习。

第二讲图块在电气图中的应用
【本讲重点】：重点掌握电气图绘制流程，根据视频教程学习互联接线图、接线表的画法，以及全桥、三相桥式整流电路的绘制。

【学习方法】：根据视频教程，勤总结、勤练习；
一、电气图绘制流程
【流程】：
1、插入图块；
2、连线；
3、对图块进行标注。

、
二、互联接线图
互联接线图表示电气板、电源、负载、按钮的连接关系。

三、接线表
【重点掌握】：复习表格命令，绘制接线表。

四、全桥整流电路
【掌握技巧】：根据视频教程，勤加练习。

五、三相桥式整流电路
【掌握技巧】：根据视频教程，勤加练习。

【练习题】
1、根据视频教程熟练上述练习内容。

电气制图与CAD 第二章电气制图（第3-4讲）课堂笔记及练习题主题：第二章电气制图（第3-4讲）学习时间：2017年5月15日--5月21日内容：第二章电气制图这周我们将学习课件第二章中的第3-4讲，这部分重点电气图的规范与标准和电气原理图的绘制，下面整理出的知识点框架供同学们学习。

第三讲电气图的规范与标准【本讲重点】：导线的表示方法、导线连接点的表示方法以及电磁力或人工触点的表示方法。

【学习方法】：重点记忆，掌握概念；一、图幅【概念】：图纸的幅面，是指图纸的宽度和长度组成的图面；相应图纸的尺寸大小：A0：841*1189A1：594*841A2：420*594A3：297*420A4：210*297【注意】：在选择图纸幅面时，应该在图面布局紧凑、清晰、匀称、使用方便的前提下，按照所表达的对象的规模、复杂程度以及要求，尽量选择较小的幅面。

【图框】：图纸上限定区域范围的线框，是用粗实线来画出的。

分为留装订边的和不留装订边的，留装订边的一侧和图纸之间的间距为25mm，其他三边根据图纸幅面的不同而不同，A0和A1为20mm，A2、A3和A4为10mm。

二、图幅的分区1、自动分区竖边框方向用大写拉丁字母，横边框方向用阿拉伯数字，分区数为偶数；标号顺序从标题栏的左上角的开始的2、手工分区上方的一行表格内写电路的各部分功能；下方表格内写分区序号；按分区来确定接触器、继电器等电气设备的触头位置；三、导线的表示多线表示法：每根连接线用一条图线表示的方法；单线表示法：两根或两根以上的图线用一根图线表示的方法；多线表示法的优缺点：详细直观的表示各线的内容，适合在简单、各相各线不对称的情况下，但图线多、作图比较麻烦。

单线表示法的优缺点：比较容易画图，清晰易读，用于多线、多相基本对称的场合。

1、导线的粗细电源的主电路、一次电路、主信号通路等采用粗实线；与其相关的其余部分均用细实线。

2、导线连接点的表示导线连接点一般有“T”形和“十”字形两种，“T”形连接点可加“.”，也可不加，但“+”字形连接点必须加“.”。

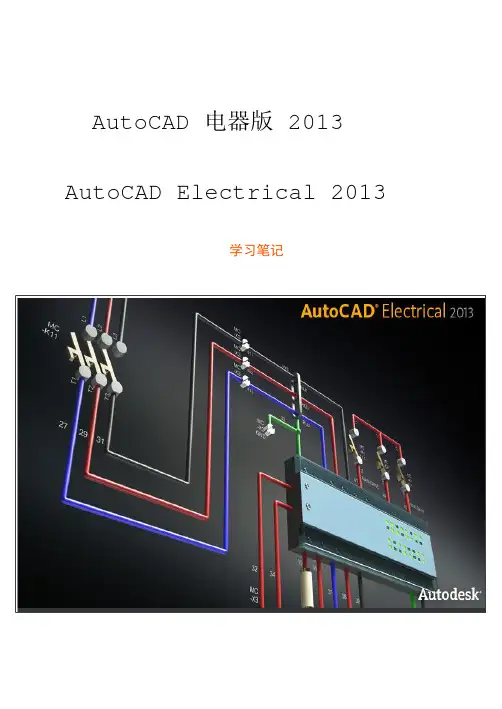

学习笔记AutoCAD Electrical 2013AutoCAD 电器版2013目 录第 1 章 ACE 基础 (1)1.1.ACE 安装与界面.......................................................................................................1 1.2. AutoCAD 基础技能 (2)1.2.1.相对坐标录入...............................................................................................2 1.2.2.极坐标输入...................................................................................................3 1.2.3.文字样式.......................................................................................................3 1.2.4.文字对齐与对象捕捉...................................................................................4 1.2.5.Purge 命令......................................................................................................5 1.3.AutoCAD 块练习.......................................................................................................5 1.4.ACE 简介...................................................................................................................9 第 2 章 原理图入门..............................................................................................11 2.1.一个小项目..............................................................................................................11 2.2.从项目文件出发.....................................................................................................15 2.3. 第1张图.................................................................................................................16 2.4. 第2张图.. (23)2.5. 第3张图 (29)2.6. 父子元件定义 (30)2.7. 元件端子编号 (32)2.8. 端子排与电缆 (33)2.9. 加上线号 (35)2.10.总结 (35)第 3 章 原理图工具.............................................................................................37 3.1. 元件插入工具 (37)3.1.1.插入元件.....................................................................................................37 3.1.2.复制元件.....................................................................................................38 3.1.3.重复插入元件.............................................................................................38 3.1.4.元件替换.....................................................................................................39 3.1.5.其它方法.....................................................................................................41 3.1.6.复制电路.....................................................................................................41 3.2.元件编辑工具 (41)3.2.1. 编辑元件 (41)第2章 我也是第一次学这个软件，感觉挺繁琐。

电气制图与CAD 第一章工程制图基础（第1—3讲）课堂笔记及练习题主题：第一章工程制图基础（第1—3讲）学习时间：2017年3月27日—4月2日内容：第一章工程制图基础这周我们将学习第一章中的第1—3讲，这部分重点介绍投影法、投影体系、三视图，制图的基本知识，立体上的点、直线、平面的投影特性，下面整理出的知识点框架供同学们学习。

第一讲投影法、投影体系、三视图【本讲重点】：投影法的概念和分类和点、直线、平面的三视图【学习方法】：※掌握规律—投影特性、投影规律※多实践—画图、读图、勤思考一、了解图示法【概念】：用图形来表示物体的方法；【图样】：准确地表达物体的形状、尺寸及技术要求的图形；☆注意:区别美术画与图样，要从想象力、绘图技巧、审美、看图四个角度出发进行区别；【工程图样】：是用尺规或计算机按照规定的方法，遵循国家标准的规定在图纸上画出的二维图形。

图样是工程界交流的共同的技术语言。

二、投影法2.1.1投影法是形体与图形的一一映射规律。

【概念】：投影法是形体与图形的一一的映射规律；【投影】：用投影法得到的图形称为投影；【投影面】：投影所在的平面称为投影面；【投影中心】:光源经过抽象，成为投影中心。

☆注意：空间的点用大写字母表示，投影用小写字母表示；2.1.2 投影法分类根据投影方法不同分为中心投影法和平行投影法。

【中心投影法】：所有的投射线都是从投影中心发射出来的；【投影特性】：移动投影中心，投影会发生改变；移动空间物体、投影面，投影都会发生改变；【平行投影法】：投影中心移到无穷远的地方，又分斜投影和正投影■斜投影：投射线斜着射过来■正投影：投射线与投影面垂直，在工程中得到广泛的应用，投影都是指正投影。

2.2形体的一个投影，不能反映唯一的空间位置。

点：点的一个投影，不能唯一确定其空间位置形体：只凭形体的一个（两个）投影，不能反映唯一的空间形状。

2.3工程上常用的投影图■面正投影图特点：直观性差，度量性好，作图简单；■轴侧投影图特点：平行投影，单面平行投影，直观性好，度量性差，用于辅助投影；■标高投影图特点：用正投影获得的空间几何元素投影后，再用数字表示空间几何元素距离投影面的距离。

电气制图与CAD 第二章电气制图（第1-2讲）课堂笔记及练习题主题：第二章电气制图（第1-2讲）学习时间：2017年5月8日--5月14日内容：第二章电气制图这周我们将学习第二章中的第1-2讲，这部分重点介绍电气图的分类、电气符号，下面整理出的知识点框架供同学们学习。

第一讲电气制图基础概述【本讲重点】：了解和掌握电气图的分类及其基本内涵；【学习方法】：理解和记忆，掌握基本概念；一、电气图的定义【概念】：用国家统一规定的电气符号，带注释的方框或简化外形，按照制图规则表示电气系统或设备中组成部分之间的相互关系及其连接关系的一种图。

二、电气图的分类按表达形式和使用场合不同，电气图可以分为：1、系统图或框图【概念】：用电气符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图；☆注意：在实际使用中，电气系统图通常用于系统或成套装置，框图则用于分系统或设备；2、电路原理图【概念】：用图形符号绘制，按工作顺序排序，详细表示电路、设备或成套装置的工作原理、基本组成和连接关系，而不考虑其实际位置的一种简图，简称电路图；【作用】：（1）详细理解电路、设备或组成安装装置及其组成部分的作用原理；（2）分析和计算电路的特性；（3）为测试和寻找故障提供信息；（4）作为编制接线图的依据；3、接线图（表）【概念】：用符号表示成套装置、设备或装置内部、外部的连接关系简图。

将简图的全部内容改为简表的形式表示，就成了接线表。

☆注意：接线图和接线表可以单独使用，也可以组合使用，主要用于进行设备的装配、安装和检查、试验和维修。

4、设备元件表【概念】：是把成套装置、设备、装置中各组成部分元器件的代号、名称、型号、规格和数量等用表的形式列出的表格。

5、位置图【概念】：是指用正投影法绘制的图，表示成套装置和设备中各个项目的布局、安装位置的图。

6、功能图【概念】：表示理论或理想的电路，而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
