定向运动制作地图的说明

定向训练篇1——认识定向地图一、定义：定向地图是一种按一定比例尺表示地貌、地物平面位置和高程的正射投影的平面地形图形。

是定向越野最重要的工具。

地图质量的好坏直接影响到运动员的成绩和关系到比赛公平性。

所谓地貌：即地球表面高低起伏的各种形态。

如山地、谷地、平地等。

所谓地物：即分布在地表面上自然形成和人工建造的固定物体，如江河、湖泊、居民点、道路、水利工程建筑等。

所谓地形：即地貌和地物的统称。

二、构成元素：定向地图的基本元素是磁北线、比例尺、地图符号、比赛路线及检查点说明表。

1、磁北线：在定向地图上，磁北线是若干平行的直线，多用蓝色或黑色表示，并且要结合磁北方向标使用。

磁北线是定向运动地图不可或缺的一部分，它的主要作用是确定地图的方位，方便指北针快速标定地图、测量磁方位角和估算距离等。

2、比例尺：地图上某线段长与相应实地水平距离之比。

比例尺：1：15000代表图上1cm=实地150m3、地图符号：在定向地图中，地图的符号有点状符号、线状符号、面状符号以及文字符号。

符号的颜色——七色符号系统：•棕：等高线、地貌、铺筑地•黑：人造特征、妨碍通行的障碍•灰色：可奔跑的岩石（露岩地），可能过的建筑和构筑物、建筑物和构筑物中可通过的区域•黄色：植被•绿色：植被------黄绿色：禁区（私密区、环保区）•蓝色：水体•紫色：技术符号（比赛路线、比赛设置的临时禁区、保障区等）4、比赛路线：一条完整的比赛路线包含起点（用三角型表示）、若干检查点（用单圆圈表示）和终点（双圆圈表示），点于点之间的自由选择路线用实线表示，必须经过的路线用虚线表示。

5、检查点说明表：检查点说明表是一套世界统一的符号系统，它包含了赛事名称、组别、路线距离、爬高量、起点、检查点顺序、代号、检查点地物特征终点等信息的表格，可印在地图上也可单独印制。

为方便国内的初学者学习使用，也有用文字来表示。

在地图上，和路线一样使用紫色表示。

........................................................。

制作地图的说明
一、百草园等高线的获取方法：
1.在SRTM数据库中找到东经24°28’16.53北纬30°40’3
2.50百草园地理数据
2.导入Global Mapper软件，生成百草园及其周边等高线图
3.进入google earth生成带有等高线的卫星地图
4.把带有高线的卫星地图导入OCAD8.0作为地图参考画图。

5.最好的方法是工程测绘图中就自带等高线，一般没有。

时间比较近，有没去实地考察，只能模糊画了一些内容。

备注：这样生成的图主要对绘图青岛参考的作用。

主要因为google earth的截图不是垂直拍摄的，有一点的倾斜角度。

二、定向地图的绘制
1.最准确的地图就是实地的工程测绘图。

由于现在没有工程测绘图，我以
谢浩09年画的定向图纸为底图绘制了一部分地图
2.谢浩画的地图和现在的实际环境已经有了很多地方的改动，google地图上也有一定的滞后，这个需要去实际环境测绘才能完成地比较准确。

3.有了工程测绘图做底图，可以直接把道路，房屋，（线状物、块状物）直接在OCAD8.0中绘制出来，然后打印一份底图，去实地环境把小东西（点状物）手绘在地图上，回家在电脑上绘制上去就可以了。

简单的说有了工程测绘图，加上前面的等高线，还是比较容易绘图的。

4.其他的绘制工程没有实施，所以没有办法呈现。

5.如果没有工程测绘图，如果是一个小的地方我还是可以通过自己的方法绘制出来比较准确的定向图的，像百草园这样大的那就不行了。

三、地图路线的制作
以上面画图了一半的地图为例：
另附：百米定向图训练图。

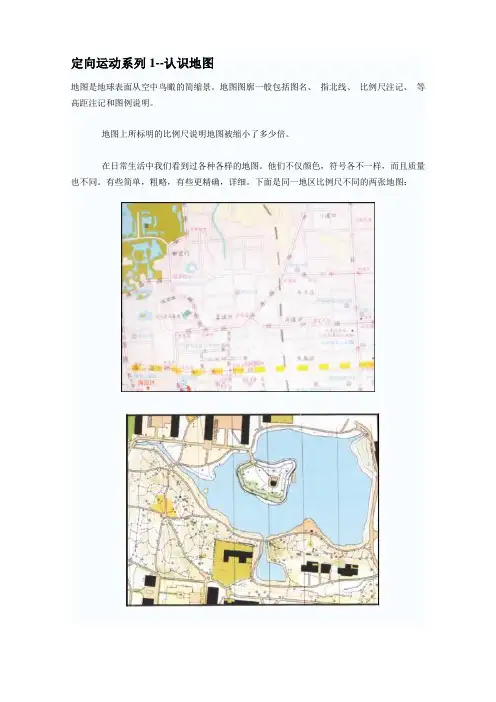

定向运动系列1--认识地图地图是地球表面从空中鸟瞰的简缩景。

地图图廓一般包括图名、指北线、比例尺注记、等高距注记和图例说明。

地图上所标明的比例尺说明地图被缩小了多少倍。

在日常生活中我们看到过各种各样的地图。

他们不仅颜色，符号各不一样，而且质量也不同。

有些简单，粗略，有些更精确，详细。

下面是同一地区比例尺不同的两张地图：尽管在任何一张地图上都可以定向，但为了定向运动本身，还需制作专门的定向图（Orienteering map）。

定向图更加准确详细（Accurate,detailed），使之更容易比较地图上的符号标记与实际地形中的实物。

地图上的比例尺：（Scales）比例尺1：1000说明地图上的1厘米=实际地形上的1000厘米（10米）1：3000 3000厘米（30米）1：4000 4000厘米（40米）1：5000 5000厘米（50米）1：10000 10000厘米（100米）当今，大多数森林定向图比例尺为1：10000大多数公园定向图为1：5000/4000地图上的颜色（colors）：黑色----人造景观（man-made features）（建筑物，道路，小径）和岩石（Boulders）（大石头，悬崖峭壁）棕色----高线：等高线和符号（表示山丘和小坑）；沥青/砾石路面，包括：高速公路，主干道，宽行人道；篮球场等。

蓝色----任何有水的地方。

（湖泊，溪流，泥沼）绿色----被。

浓密而难通过的地区。

（绿色越深，越难通过）白色----普通的林区，易通过。

黄色----空旷地。

易奔跑。

黄绿色----禁入私人区，果园，花坛。

紫色----路线。

地图上的符号（Symbols）：不同的颜色符号表示不同的地物。

请看以下图例：。

1.比例尺图上某线段长度与相应实地水平距离之比，即地图比例尺。

比例尺1：1000说明地图上的1厘米 = 实际地形上的1000厘米（10米）定向越野比赛中多采用1：5000和1：10000比例尺的标准图2.比例尺的特点（1）比例尺的大小由比例尺分母决定，与分母值成反比；（2）一幅地图，比例尺越大，其包括的实地范围就越小，图上显示的内容就越详细、越精确，比例尺越小则反之3.定向运动竞赛地图一般由地图比例尺、地貌符号、地物符号、磁北方向线、地图地域颜色、地图图例注记、比赛路线和检查点符号说明表八大要素组成4.地图上的符号与颜色蓝色象征任何有水的地方黄色代表开阔地：田野、牧场或空旷区黑色代表任何人造物体；小路、小径、输电线；岩石、悬崖峭壁和大石头白色表示容易通过的森林区绿色代表浓密，不易通过的森林，绿色越深，越难通过棕色表示等高线和主干道及坚硬的路面黄绿色是私宅区域，禁入。

如民宅、私家花园或草坪根据国际定联定向运动地图规范（ISOM2000）的规定，将定向地图的符号分成七个类别：地貌（棕色）地面的形态通过非常详细的等高线，辅以一些专用符号，如丘、洼地等来描绘。

黑色的岩石和陡崖符号对地貌的描绘起补充作用。

一般情况下，适合定向运动的地形用5米的等高距就可以得到最佳效果。

岩石和石头（黑色+灰色）岩石是地貌的特殊类型。

水系和沼泽（蓝色）植被（绿色+黄色）绿色越深，越难穿行人造地物（黑色）技术符号（黑色+蓝色）磁北线是地图上指向磁北方向的线。

蓝色或黑色现常用红色。

（2）套印标记，（3）高程点，用于判断地物高程，以米为单位。

比赛线路符号（紫色）5.等高线显示地貌的特点（1）在同一条等高线上各点的高度相等，并各自闭合。

（等高封闭）（2）在同一幅地图上，等高线多，山就高；等高线少，山就低；凹地地等高线则表示深浅。

（多高少低）（3）在同一幅地图上，等高线间隔密，实地坡度陡；等高线间隔稀，实地坡度缓。

（密陡稀缓）（4）等高线的弯曲形状与相应实地地貌形态相似。

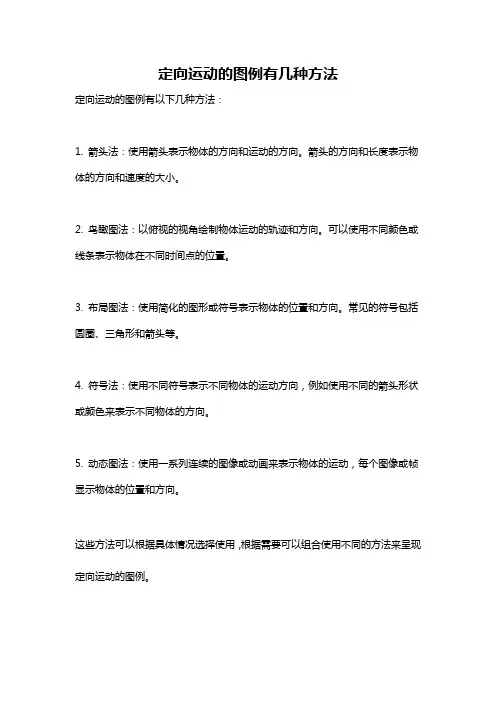

定向运动的图例有几种方法
定向运动的图例有以下几种方法：
1. 箭头法：使用箭头表示物体的方向和运动的方向。

箭头的方向和长度表示物体的方向和速度的大小。

2. 鸟瞰图法：以俯视的视角绘制物体运动的轨迹和方向。

可以使用不同颜色或线条表示物体在不同时间点的位置。

3. 布局图法：使用简化的图形或符号表示物体的位置和方向。

常见的符号包括圆圈、三角形和箭头等。

4. 符号法：使用不同符号表示不同物体的运动方向，例如使用不同的箭头形状或颜色来表示不同物体的方向。

5. 动态图法：使用一系列连续的图像或动画来表示物体的运动，每个图像或帧显示物体的位置和方向。

这些方法可以根据具体情况选择使用，根据需要可以组合使用不同的方法来呈现定向运动的图例。

尽量按选择的最佳运动路线运动比赛地图与实地地形基本相符,在地图上选择的最佳运动路线具有可靠性、可行性,一般均能保证按其实施运动,因此,不要随意改变预先选择的最佳运动路线。

如果确认自己预先在地图上选择的最佳运动路线不当,应果断地修正偏差。

平时学习时,由于使用的一般不是最新的地图,因而地图与实地有一定差异,运动前选择的最佳运动路线会出现不能通过的地段或遇到其他变化了的情况。

一般地形变化的特点是地物变化大,地貌变化小。

因此,遇到这种情况后要重点抓地貌对照,根据地貌形态调整运动路线。

即使比赛时使用最新地图,也应把地貌对照放在首位。

有路不越野“有路不越野”既是图上选线的原则,也是实地运动的原则。

所谓有路不越野,就是有道路可利用的情况下,尽量沿道路运动。

假定有一荒丘(即无任何植被),比高20m,直径200m,运动方向正好通过山顶,那么具体运动时有两种方案:一是沿山脚绕行奔跑,距离为314m,以正常奔跑速度每秒5m计算,需63秒完成;二是直线穿越荒丘,一上一下204m,以同样的时间完成,则每秒需跑3.24m.很显然,上坡和下坡,要平均以每秒3.24m的速度运动是很难达到的,如果斜坡稍有起伏或荆棘,则困难更大。

即使不是荒丘,而是一片面积相等的小树林,林中有不成片的杂草和灌木,这样的地形也不宜直线穿越。

因为在穿越时,肯定要遇到树木、草丛、荆棘的阻挠而需要跨、钻、绕、攀,抬腿要高,着地要选,因此要达到每秒3米的速度同样也是困难的。

从上述的例子看,仅从缩短了距离看直线越野的好处是不全面的。

确定一段路线直线穿越是否合算,其讨论的基点不只是缩短距离的问题,而是既要缩短距离,又要保证奔跑速度,以达到减少体力消耗、节约时间的问题。

降低了速度,消耗了体力、浪费了时间,则缩短距离就失去了实际意义。

况且,上述例子是设想到山脚后才沿路绕行,如按“提前绕行法”提前选路运动,节时省力会更明显。

一般说,适合直线越野的只有那些起伏不大、基本无阻挡、通视较好的低草地与硬土地以及下面(3m左右)透空的林地等地形。

国际短距离定向运动制图规范（IOF《ISSOM2005》）前言国际定向越野速跑竟赛联合会的任务是:负责定联地图制作的所有方方面面,包括地图标准化,定联的的发展计划,教育及保证高质量的服务.短途定向比赛地图图例(ISSOM)计划始于2001年,LEIBNITZ会议之后便将国际定向越野的规定引入国际定向越野锦标赛.定向越野带来了地图标示的新挑战,之前我们有以公园做为活动场地的地图,但是现在定向越野运动可能发生在森林、郊外以及各种复杂场所。

所以制定新的地图标准比制定传统运动的标准要复杂的多。

定联吸收了往届世锦赛参与者的意见于2003和2004年起草了定向越野赛的地图。

制图委员会和国家联合会为这本地图的制作起到了不可估量的重大作用。

本地图的主要特点：ISSOM（该说明）基于ISOM2000（某个地图说明），但是选手和制图者应该了解该地图应不同于传统地图。

非常重要的一点是该地图所标示的黑色粗线是障碍物/不过跨越地形。

为了显示公正，地图中一旦标有不能越过的特征如：墙、高地、悬崖等都是不允许跨越的。

为了公平起见，地图制作者和活动组织者应全力相互配合。

由于比赛时间非常短，正确的地图在相当的程度上会影响选手的比赛速度，郊区地形非常复杂，ISSOM允许有较易通过的地下通道和天桥。

地形过于复杂的，地图不能明确表示的不实用于定向越野。

布达佩斯2005 04 01一．介绍：国际定向越野速跑竟赛不同于传统的徒步越野竞赛，因徒步越野竞赛通常主要使用森林地形为主，而定向越野速跑竟赛可采用各种地形。

公园和郊区是最佳比赛场所，因为这些地方人气很旺，同时能让更多人了解此项运动并引起媒体的更多关注，这也和LEIBITZ会议的宗旨相符。

把此项运动场所从传统的以森林为主体的运动场所转变成以公园和郊区，对绘图方法来说是个极大的挑战。

ISOM2000（当今的国际定向越野速跑地图）已经具备有公园和郊区地形的地图标志。

但是为了公平竞争，各种标志的设立还需要修改、延伸以便能更好明示各种运动的地形。

定向越野导航技巧与实践定向越野是一项充满挑战和乐趣的户外运动，它不仅考验参与者的体能，更对导航能力提出了很高的要求。

在没有明确路径指示的情况下，准确找到目标点并规划最佳路线，是定向越野成功的关键。

下面，让我们一起来了解一些定向越野导航的实用技巧和实践经验。

一、地图阅读技巧定向越野的地图是我们的导航工具，学会准确阅读地图是首要任务。

1、比例尺理解首先，要清楚地图上的比例尺。

比例尺决定了地图上的距离与实际地面距离的比例关系。

例如，1:5000 的比例尺意味着地图上 1 厘米代表实际地面50 米。

通过比例尺，我们可以估算出两点之间的实际距离，从而合理规划行程。

2、地图符号熟悉各种地图符号是必不可少的。

常见的符号包括起点、终点、检查点、等高线、道路、河流、建筑物等。

每个符号都有其特定的含义，例如，蓝色通常表示水系，绿色表示植被，黄色表示开阔地等。

了解这些符号能让我们快速获取地图中的关键信息。

3、等高线等高线是表示地形高低起伏的重要元素。

密集的等高线表示陡坡，稀疏的等高线表示缓坡。

通过观察等高线的分布，我们可以选择更容易行走的路线，避免攀爬过于陡峭的山坡。

二、指北针使用方法指北针是定向越野中的重要辅助工具，能帮助我们确定方向。

1、校准指北针在使用指北针之前，要确保其准确校准。

将指北针水平放置，转动罗盘，使指北针的磁针与罗盘的北刻度线重合。

2、确定前进方向将地图与指北针配合使用。

将指北针的长边与地图上的南北方向线对齐，然后转动身体，使指北针的磁针指向北。

此时，我们面对的方向就是前进方向。

3、保持方向感在行进过程中，要不时查看指北针，确保自己始终沿着预定的方向前进。

特别是在穿越复杂地形或遇到干扰时，更要依靠指北针来保持方向的准确性。

三、路线规划策略合理的路线规划能节省时间和体力，提高比赛成绩。

1、分析地形在规划路线之前，仔细观察地图上的地形特征。

优先选择平坦、开阔的区域，避开沼泽、密林等难以通行的地段。

同时，考虑到爬坡和下坡对体力的消耗，尽量选择坡度较缓的路线。

定向越野地图制作详解：打造自己的“慧眼”一、制图人需要具备的基本知识与技能；二、适合用于制作定向越野图的底图；三、定向越野的场地制作——野外勘测；四、绘图——OCAD软件的使用（简介）。

一、制图人需要具备的基本知识与技能1．1 制作定向地图涉及的知识面①地质地貌学——想要正确的表现出不同类型的地貌及其图形特点，需要知道地貌的成因；②绘图学——地图是由各种符号组成的，我们不能不了解他们的构成、色彩、表达方式、绘制特点与要求；③地图编制与印制的常识——地图对地形（即地物与地貌）的表示方法是一个完整的技术艺术体系，因此，制作地图的过程就必须是一个遵循制图规律的独特的工艺流程，并采用科学的理论与先进的技术手段；④测量学——因为没有现成的地图完全适合于定向运动；⑤定向运动基本常识——不言而喻（一下同）；⑥国际定向运动图制图规范；⑦各类、各级定向运动比赛的规则；⑧定向路线设计的原理与原则；⑨OCAD制图软件的使用；⑩参加定向运动比赛的实际经验（这一点十分重要）。

1．2 工作性质与环境对制图人提出的要求●强健的生理与心理状态野外测图是制作定向地图最关键，也是最基础的工作。

您若想从事这项工作，不仅需要具有较多的经验，较强的专业能力，其实您首先必须具备的是要有“异于常人”的性格、意志、心理和体能的状态。

在定向这个行业中，在没有谁的特殊性彼得上测绘定向地图的人啦。

长期孤身一人在寂静无声的山野丛林中上上下下，兜兜转转，脑力体力经常透支。

特别是不可避免的枯燥乏味、孤独寂寞，还要忍受地理环境、季节气候甚至是野生动物带来的身心压力。

假如再有时间限制（通常都由计划比赛的时间限定），时间因素就成了压力倍增器。

因为在野外谁都无法预料何时会出现意外……在这种情况下，您还能按计划保质保量地完成任务吗？●耐心细致、条理清晰的行事风格定向运动员能够轻易的察觉1/10以上的距离误差。

这需要定向制图人在野外勘测、室内绘图期间，所绘制处理的各种地物地貌都必须保证误差在0.5/10之间——唯有这样才能在经过印刷等后期工序之后，将地图上的距离误差控制在1/10以内。
