与MIPS体系结构相关的处理器知识

7.1 MIPS CPU概述27.1.4 MIPS CPU中断机制●在MIPS体系结构中，最多支持4个协处理器(Co-Processor)。

其中，协处理器CP0是体系结构中必须实现的。

MMU、异常处理、乘除法等功能，都依赖于协处理器CP0来实现。

●MIPS的CP0包含32个寄存器。

本课程仅讨论常用的一些寄存器，如表7.1.2所示。

7.1.3 CP0表7.1.2CP0常用寄存器寄存器寄存器功能Register 0Index，作为MMU的索引用。

Register 10EntryHi，这个寄存器同EntryLo0/1一样，用于MMU中。

Register 11Compare，配合Count使用。

当Compare和Count的值相等的时候，会☐Status●这个寄存器标识了处理器的状态。

其中，中断控制的8个IM位和设定处理器大小端的RE位。

8个IM位，分别可以控制8个硬件中断源。

RE位这个Bit可以让CPU在大端（Big Endian）和小端（Little Endian）之间切换。

☐Cause●在处理器异常发生时，这个寄存器标识出了异常的原因，如图7.1.2所示。

其中，最重要的是从Bit2到Bit6，5个Bit的Excetion Code位。

它们标识出了引起异常的原因。

具体数值代表的异常类型。

☐EPC●这个寄存器的作用很简单，就是保存异常发生时的指令地址。

从这个地方可以找到异常发生的指令，再结合BadVAddr, sp, ra等寄存器，就可以推导出异常时的程序调用关系，从而定位问题的根因。

☐WatchLo/WatchHi●这一对寄存器可以用来设定“内存硬件断点”，也就是对指定点的内存进行监测。

当访问的内存地址和这两个寄存器中地址一致时，会发生一个异常。

●mfc0 rt, rd将CP0中的rd寄存器内容传输到rt通用寄存器；●mtc0 rt, rd将rt通用寄存器中内容传输到CP0中寄存器rd；●mfhi/mflo rt将CP0的hi/lo寄存器内容传输到rt通用寄存器中；●mthi/mtlo rt 将rt通用寄存器内容传输到CP0的hi/lo寄存器中；CP0主要操作●MIPS体系结构是一个无互锁，高度流水的五级pipeline架构，这就意味着，前一条指令如果尚未执行完，后一条指令有可能已经进入了取指令/译码阶段。

MIPS指令五级流水CPU设计剖析MIPS指令五级流水CPU设计是一种高性能的处理器设计架构，它将指令的执行过程拆分为五个阶段，并且在每个阶段中可以同时处理多条指令，实现了指令级并行处理。

在这种设计中，分别是取指（Instruction Fetch）、译码（Instruction Decode）、执行（Execute）、访存（Memory Access）和写回（Write Back）这五个阶段。

在MIPS指令五级流水CPU设计中，首先是取指（Instruction Fetch）阶段，这是整个处理器开始处理一条指令的阶段。

在这个阶段，处理器从指令存储器中读取即将执行的指令，并将其送入流水线中。

这个阶段还会包括对指令地址的计算和异常处理的操作。

当一条指令流入流水线后，处理器就会进行下一个阶段的操作。

接下来是译码（Instruction Decode）阶段，这个阶段主要是将取到的指令进行解码，确定指令的操作类型和需要操作的寄存器等信息。

在这个阶段，会根据指令的不同分支到不同的功能单元中处理。

同时还会识别指令之间的数据相关性，以便在后续阶段进行相应的控制。

第三个阶段是执行（Execute）阶段，在这个阶段，CPU执行指令的操作，进行算数运算或逻辑运算，或者进行跳转等控制操作。

在这个阶段，CPU还将从寄存器文件中读取数据，并进行相应的运算。

这个阶段涉及到的计算量比较大，所以需要比较多的时钟周期来完成。

接下来是访存（Memory Access）阶段，这个阶段主要是处理访问数据内存的操作，比如从数据内存中读取数据，或将结果写入数据内存等。

在这个阶段，处理器还会涉及到访存相关的操作，比如缓存机制的处理等。

这个阶段的操作通常是比较高速的存储器操作。

最后是写回（Write Back）阶段，这个阶段是处理器的最后一个阶段，处理器将执行结果写回到寄存器文件中，或进行其他相关的操作。

这个阶段可以认为是指令执行的结束阶段，对前面四个阶段产生的结果进行最终的处理。

MIPS指令系统和汇编语言MIPS（Microprocessor without Interlocked Pipeline Stages）指令系统，是一种以RISC（Reduced Instruction Set Computer，精简指令集计算机）为基础的处理器架构。

作为一种广泛应用于嵌入式系统和计算机组成的指令集架构，MIPS指令系统以其简洁高效的特性而受到广泛关注和应用。

一、MIPS指令系统概述MIPS指令系统的设计目标之一是提高处理器的性能，并降低设计的复杂性。

它采用了统一的指令格式，包括操作码、源操作数以及目的操作数等字段，使得指令的译码和执行过程更加高效。

此外，MIPS的指令集还支持延迟槽、流水线和分支延迟等特性，以进一步提升指令执行的效率。

二、MIPS指令格式MIPS指令格式遵循统一的规则，包括三种基本类型的指令格式：R 型、I型和J型指令。

R型指令主要用于寄存器之间的操作，包括算术运算、逻辑运算等；I型指令用于立即数和寄存器之间的操作，涵盖了数据传输、分支跳转等功能；J型指令主要用于无条件跳转。

三、MIPS指令编码和寻址方式MIPS指令采用固定长度的指令编码格式，使得指令的解析和处理更加高效。

在寻址方面，MIPS支持多种寻址方式，包括立即寻址、寄存器寻址和间接寻址等。

这些灵活的寻址方式使得MIPS指令更加适用于不同的计算需求。

四、MIPS汇编语言MIPS汇编语言是一种用于编写MIPS指令的低级语言。

它是一种基于文本的表示形式，使用助记符来表示不同的指令和操作。

MIPS汇编语言具有简单易学的特性，更加接近底层硬件的工作原理，使得程序员可以更加精准地控制和优化程序的执行过程。

五、MIPS指令系统的应用由于MIPS指令系统的优越性能和灵活性，它被广泛应用于各种领域。

在嵌入式系统中，MIPS处理器可以实现高性能和低功耗的设计，广泛应用于智能手机、路由器、电视机等设备中。

在计算机组成和操作系统领域，MIPS指令系统被用于讲解和研究计算机的工作原理和底层机制。

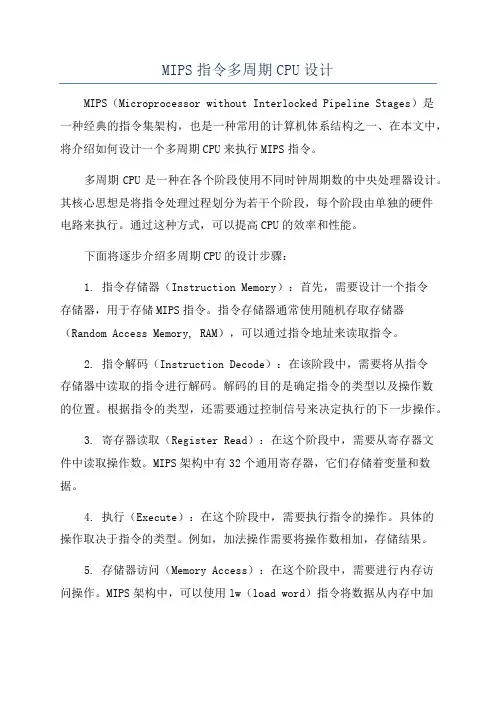

MIPS指令多周期CPU设计MIPS（Microprocessor without Interlocked Pipeline Stages）是一种经典的指令集架构，也是一种常用的计算机体系结构之一、在本文中，将介绍如何设计一个多周期CPU来执行MIPS指令。

多周期CPU是一种在各个阶段使用不同时钟周期数的中央处理器设计。

其核心思想是将指令处理过程划分为若干个阶段，每个阶段由单独的硬件电路来执行。

通过这种方式，可以提高CPU的效率和性能。

下面将逐步介绍多周期CPU的设计步骤：1. 指令存储器（Instruction Memory）：首先，需要设计一个指令存储器，用于存储MIPS指令。

指令存储器通常使用随机存取存储器（Random Access Memory, RAM），可以通过指令地址来读取指令。

2. 指令解码（Instruction Decode）：在该阶段中，需要将从指令存储器中读取的指令进行解码。

解码的目的是确定指令的类型以及操作数的位置。

根据指令的类型，还需要通过控制信号来决定执行的下一步操作。

3. 寄存器读取（Register Read）：在这个阶段中，需要从寄存器文件中读取操作数。

MIPS架构中有32个通用寄存器，它们存储着变量和数据。

4. 执行（Execute）：在这个阶段中，需要执行指令的操作。

具体的操作取决于指令的类型。

例如，加法操作需要将操作数相加，存储结果。

5. 存储器访问（Memory Access）：在这个阶段中，需要进行内存访问操作。

MIPS架构中，可以使用lw（load word）指令将数据从内存中加载到寄存器中，使用sw（store word）指令将数据从寄存器中存储到内存中。

6. 寄存器写入（Register Write）：在这个阶段中，需要将执行阶段的结果写入到寄存器文件中。

以上是多周期CPU的基本设计流程。

在设计过程中，还需要考虑异常处理和分支跳转等特殊情况。

MIPS芯片架构说明MIPS（Microprocessor without Interlocked Pipeline Stages）即无竞争流水线微处理器，是一种精简指令集（RISC）的芯片架构。

MIPS 架构由美国斯坦福大学的约翰·亨尼西等人于1981年提出，并于1984年成立MIPS公司进行商业化开发和推广。

MIPS架构在计算机领域有着广泛的应用，尤其在网络设备、数字视频处理、嵌入式系统等领域具有重要地位。

MIPS架构的设计理念是简化指令集，提高流水线效率，以提供高性能和高效能的微处理器。

MIPS指令集体系结构的特征包括：固定长度的32位指令；寄存器-寻址模式；延迟槽；无跳转偏移；定长延迟分支；乱序执行指令流水线；五级流水线等。

MIPS指令集是一种精简的指令集，通过减少指令种类、规定固定的指令格式和长度，以及简化指令的操作模式，达到提高指令执行效率的目的。

MIPS指令集包括加载存储指令，算术逻辑运算指令，分支和跳转指令，协处理器指令等。

MIPS架构采用寄存器-寻址模式来访问数据。

寄存器-寻址模式是指通过指定寄存器的编号来操作数据，而不是通过指定内存地址。

MIPS架构提供了32个通用寄存器，用于存储数据和中间结果，通过对寄存器的操作来实现数据的传输和计算。

这种设计简化了指令的编码和执行，提高了指令执行的效率。

MIPS架构中的延迟槽是指在条件分支指令后的一条或多条指令，不管条件是否满足都会执行。

延迟槽的设计可以充分利用流水线的性能，但需要程序员进行特殊的处理，以确保延迟槽的指令在分支满足或不满足时都能正确执行。

MIPS架构的指令集中，分支和跳转指令的目标地址是相对于当前指令的偏移地址。

相对地址的设计简化了指令的编码和目标地址的计算，提高了指令的执行效率。

MIPS架构中的乱序执行指令流水线是指将多条指令按照最大并行度进行重排序，在这个过程中可能会引入数据依赖、资源竞争等问题。

为了解决这些问题，MIPS架构采取了一系列的措施，如指令重排序、数据前推、动态分支预测等，以提高指令的并行度和流水线的效率。

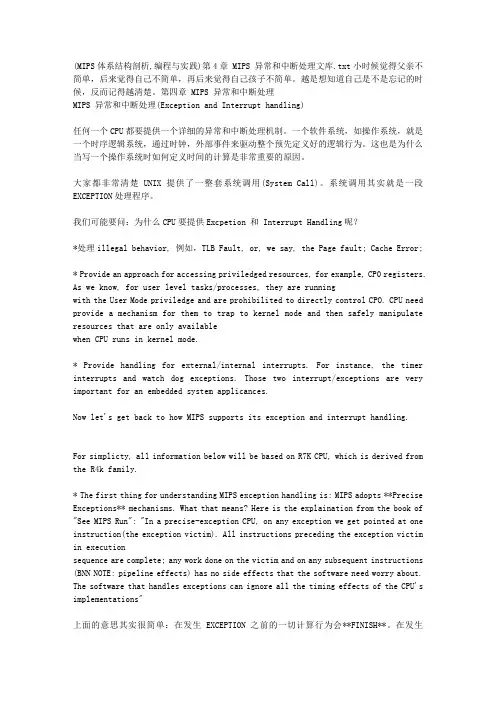

(MIPS体系结构剖析,编程与实践)第4章 MIPS 异常和中断处理文库.txt小时候觉得父亲不简单，后来觉得自己不简单，再后来觉得自己孩子不简单。

越是想知道自己是不是忘记的时候，反而记得越清楚。

第四章 MIPS 异常和中断处理MIPS 异常和中断处理(Exception and Interrupt handling)任何一个CPU都要提供一个详细的异常和中断处理机制。

一个软件系统，如操作系统，就是一个时序逻辑系统，通过时钟，外部事件来驱动整个预先定义好的逻辑行为。

这也是为什么当写一个操作系统时如何定义时间的计算是非常重要的原因。

大家都非常清楚UNIX提供了一整套系统调用(System Call)。

系统调用其实就是一段EXCEPTION处理程序。

我们可能要问：为什么CPU要提供Excpetion 和 Interrupt Handling呢？*处理illegal behavior, 例如，TLB Fault, or, we say, the Page fault; Cache Error;* Provide an approach for accessing priviledged resources, for example, CP0 registers. As we know, for user level tasks/processes, they are runningwith the User Mode priviledge and are prohibilited to directly control CPO. CPU need provide a mechanism for them to trap to kernel mode and then safely manipulate resources that are only availablewhen CPU runs in kernel mode.* Provide handling for external/internal interrupts. For instance, the timer interrupts and watch dog exceptions. Those two interrupt/exceptions are very important for an embedded system applicances.Now let's get back to how MIPS supports its exception and interrupt handling.For simplicty, all information below will be based on R7K CPU, which is derived from the R4k family.* The first thing for understanding MIPS exception handling is: MIPS adopts **Precise Exceptions** mechanisms. What that means? Here is the explaination from the book of "See MIPS Run": "In a precise-exception CPU, on any exception we get pointed at one instruction(the exception victim). All instructions preceding the exception victim in executionsequence are complete; any work done on the victim and on any subsequent instructions (BNN NOTE: pipeline effects) has no side effects that the software need worry about. The software that handles exceptions can ignore all the timing effects of the CPU's implementations"上面的意思其实很简单：在发生EXCEPTION之前的一切计算行为会**FINISH**。

MIPS体系结构中SIMD指令集的设计与实现研究MIPS是一种常见的RISC处理器架构，以其低功耗、高性能和可伸缩性而在各个领域被广泛应用。

SIMD（Single Instruction Multiple Data）是一种并行计算的方式，能够高效地实现相同的操作在一组数据上同时进行。

本文将介绍MIPS体系结构中SIMD指令集的设计与实现研究。

一、MIPS架构的特点MIPS（Microprocessor without Interlocked Pipeline Stages）处理器架构以其精简和高效而被广泛应用于各个领域。

MIPS的主要特点包括：1、RISC架构：MIPS的指令集非常精简，指令长度固定，执行速度快，具有低功耗、高性能、易于设计等优点。

2、流水线技术：MIPS采用了5级流水线技术，即取指、译码、执行、访存和写回。

这种流水线技术可以充分利用并行计算的特性，加速指令的执行，提高系统的吞吐量。

3、延迟槽：MIPS的延迟槽是指在指令执行之前，下一条指令已经被取出并放置在延迟槽中等待执行。

这种设计可以提高流水线的效率，避免流水线停顿等待下一条指令。

二、SIMD指令集的设计与实现SIMD指令集是一种高效的并行计算技术，它能够在一条指令的作用下对多个数据进行相同的操作。

这种技术在图像、音频、视频处理等应用领域中被广泛应用。

MIPS体系结构中的SIMD指令集被称为MD（MIPS Digital Media）指令集，其设计和实现主要从以下几个方面展开：1、SIMD指令集的定义：MD指令集定义了一组可以在同一时钟周期内对多个数据进行操作的指令。

MD指令可以执行多个数据的算术、逻辑、比较和位移等操作。

2、MD指令集对MIPS指令集的扩展：MD指令集对MIPS指令集进行了扩展，新增了30多条指令，用来支持MD指令集的实现。

3、MD指令集的硬件实现：为了支持MD指令集，MIPS架构的处理器需要增加SIMD功能单元。

MIPS指令五级流水CPU设计资料1.指令和指令流水线MIPS指令集包含大约50条指令，包括算术/逻辑操作、存储器操作、分支和跳转等。

五级流水线是一种用于加速指令处理的技术，将指令执行过程划分为五个阶段：取指（Instruction Fetch, IF）、译码（Instruction Decode, ID）、执行（Execution, EX）、访存（Memory Access, MEM）和写回（Write Back, WB）。

2.数据通路和控制信号3.流水线冲突在流水线处理器中，常见的冲突有结构冲突、数据冲突和控制冲突。

结构冲突是由于多个指令需要同时访问同一个硬件资源而引起的，例如两个指令同时需要访问寄存器堆。

数据冲突是由于指令之间存在依赖关系而引起的，例如一条指令需要使用前一条指令的结果作为操作数。

控制冲突是由于分支指令的执行导致流水线中的指令不按顺序执行。

4.冲突解决技术为了解决流水线冲突，可以采用以下技术：延迟槽、旁路、分支预测和动态调度。

延迟槽是将分支指令后面的一条指令当作分支指令的一部分，使得分支指令的下一条指令能够在分支决策前执行。

旁路技术用于解决数据冲突，将计算结果旁路给后续指令使用。

分支预测技术用于解决控制冲突，根据过去的分支历史进行预测。

动态调度技术则根据指令的真实执行情况来进行调度，以最大程度地减少冲突。

5.性能优化为了提高CPU的性能，可以采取一些优化技术，例如流水线分段、超标量和超流水线。

流水线分段将指令流水线划分为多个段，使得每个段可以并行工作，提高指令的吞吐量。

超标量技术引入多个功能单元来同时执行多条指令，提高指令的并行度。

超流水线技术则进一步增加流水线的级数，以提高指令的处理速度。

总结：MIPS指令五级流水线CPU是一种高效的处理器设计，它采用五级流水线来加速指令处理，并通过解决流水线冲突来提高指令执行的效率。

该CPU的设计需要考虑数据通路和控制信号，以及解决冲突的技术和性能优化的方法。
