长大货物车

铁路货车——长大货物车特长和特重货物无法用一般的铁路货车来装运，必须使用专门的长大货物车。

如车辆长度一般在19米以上的长大平车；纵向梁中部做成下凹而呈元宝型的凹底平车；底架中央部分做成空心，货物通过支承架坐落在孔内的落下孔车；将车辆制成两节，货物钳夹在两节车之间或通过专门的货物承载架装载在两节车之间的钳夹车等。

中国铁路长大货车已形成系列，如大型平车已有D22、D23、D27、D25等型号，其载重从104t到250t；大型凹底平车已有D10、D50、D5、D2、D12、D18A、D15、D25A、D26等型号，其载重从50t至260t；大型落下孔车有D17型，载重为150t；大型双联车平车有D30型，载重370t；大型钳夹式货车已有D70、D35、D36、D38等型号，载重从280t 至380t。

中国最早设计的长大货物车是D10型凹底平车，共有四种。

其一是1953年开始制造的，载重90t的铆接结构车；其二是1967年开始制造的载重100t的旁承支重车；其三是1970难开始制造的载重90t的心盘支重车；其四是1973年开始制造的载重90t的改进型。

D2型凹底平车是较常用的一种，载重210t，1977年设计制造。

我国目前载重量最大的一种凹底平车是D26型折角式凹底平车，载重260吨。

中国早在1959年就研制出载重280t、自重125t(后改为138t)的D20型24轴钳夹式长大货车，后又于1980年研制出载重350吨、自重290吨的D35型32轴钳夹式长大货车。

以后又研制成功载重分别为300吨和380吨的D30A型和D38型钳夹式长大货车。

D30A型钳夹式长大货车于1996年研制，最高运行速度达到50公里/小时；减少了运输时对线路干扰时间，降低了运输成本。

D38型钳夹式长大货车的结构主要由车体、转向架、液压系统及电气系统等四大部分组成，载重380t、自重226t、轴数32轴、车辆长度64818mm、空车最高运行速度90km/h、重车最高运行速度50km/h 。

中国铁路长大货车已形成系列，如大型平车已有D22、D23、D27、D25等型号，其载重从104t到250t；大型凹底平车已有D10、D50、D5、D2、D12、D18A、D15、D25A、D26等型号，其载重从50t至260t；大型落下孔车有D17型，载重为150t；大型双联车平车有D30型，载重370t；大型钳夹式货车已有D70、D35、D36、D38等型号，载重从280t至380t ---------------------------------------------1：D2型凹底平车中国最早设计的长大货物车是D10型凹底平车，共有四种。

其一是1953年开始制造的，载重90t的铆接结构车；其二是1967年开始制造的载重100t的旁承支重车；其三是1970难开始制造的载重90t的心盘支重车；其四是1973年开始制造的载重90t的改进型。

D2型凹底平车是较常用的一种，载重210t，1977年设计制造。

2：D26型折角式凹底平车我国目前载重量最大的一种凹底平车是D26型折角式凹底平车，载重260吨。

中国早在1959年就研制出载重280t、自重125t（后改为138t）的D20型24轴钳夹式长大货车，后又于1980年研制出载重350吨、自重290吨的D35型32轴钳夹式长大货车。

以后又研制成功载重分别为300吨和380吨的D30A型和D38型钳夹式长大货车。

3：D30A型钳夹式长大货车D30A型钳夹式长大货车于1996年研制，最高运行速度达到50公里／小时；减少了运输时对线路干扰时间，降低了运输成本4：D38型钳夹式长大货车D38型钳夹式长大货车的结构主要由车体、转向架、液压系统及电气系统等四大部分组成，载重380t、自重226t、轴数32轴、车辆长度64818mm、空车最高运行速度90km／h、重车最高运行速度50km／h 。

D38型钳夹式长大货车是目前我国铁路载重量最大、轴数最多、车辆长度最长、运行速度最高的新型钳夹式长大货车。

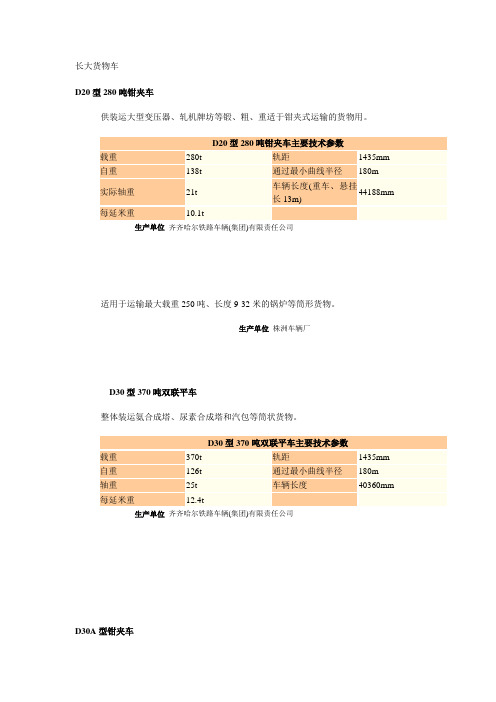

长大货物车D20型280吨钳夹车供装运大型变压器、轧机牌坊等锻、粗、重适于钳夹式运输的货物用。

D20型280吨钳夹车主要技术参数载重280t 轨距1435mm 自重138t 通过最小曲线半径180m实际轴重21t 车辆长度(重车、悬挂长13m)44188mm每延米重10.1t生产单位齐齐哈尔铁路车辆(集团)有限责任公司适用于运输最大载重250吨、长度9-32米的锅炉等筒形货物。

生产单位株洲车辆厂D30型370吨双联平车整体装运氨合成塔、尿素合成塔和汽包等筒状货物。

D30型370吨双联平车主要技术参数载重370t 轨距1435mm 自重126t 通过最小曲线半径180m轴重25t 车辆长度40360mm 每延米重12.4t生产单位齐齐哈尔铁路车辆(集团)有限责任公司D30A型钳夹车可供电办、冶金、化工、重型机械等行业病适于钳夹式运输大型发电机定子、变压器、轧钢机牌坊、核电站压力壳等长、大、重货物。

D30A型钳夹车主要技术参数载重(包括自备系统设备)300t 轨距1435mm 自重119t 重车最高运行速度50km/h 实际轴重20.95t 空车构造速度80km/h每延米重(重车) 9.3t 车辆长度(重车、悬挂长13m)448128mm通过最小曲线半径150m生产单位齐齐哈尔铁路车辆(集团)有限责任公司D35型350吨钳夹车本车主要供大型变压器、发电机定子和轧机牌坊等重、大超限货物运输用。

D35型350吨钳夹车主要技术参数载重(包括自备系统设备)350t 起升高度400mm 自重290t 调宽范围2600-3600mm 实际轴重20t 轨距1435mm每延米重10.3t 通过最小曲线半径150m侧重移位±500mm生产单位齐齐哈尔铁路车辆(集团)有限责任公司株洲车辆厂D38型380吨钳夹车该车在标准轨上使用、可适应装运电力、冶金、化工、重型机械等行业的短、粗、重、超限、重阔大货物。

如大型发电机定子、变压器、轧钢机牌坊、核电站压力壳等。

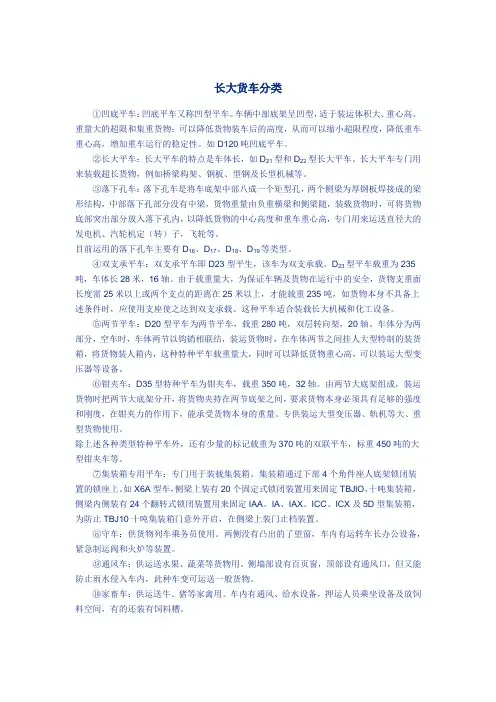

长大货车分类①凹底平车：凹底平车又称凹型平车。

车辆中部底架呈凹型，适于装运体积大、重心高、重量大的超限和集重货物；可以降低货物装车后的高度，从而可以缩小超限程度，降低重车重心高，增加重车运行的稳定性。

如D120吨凹底平车。

②长大平车：长大平车的特点是车体长，如D21型和D22型长大平车。

长大平车专门用来装载超长货物，例如桥梁构架、钢板、型钢及长型机械等。

③落下孔车：落下孔车是将车底架中部八成一个矩型孔，两个侧梁为厚钢板焊接成的梁形结构，中部落下孔部分没有中梁，货物重量由负重横梁和侧梁随，装载货物时，可将货物底部突出部分放入落下孔内，以降低货物的中心高度和重车重心高，专门用来运送直径大的发电机、汽轮机定（转）子，飞轮等。

目前运用的落下孔车主要有D16、D17、D18、D19等类型。

④双支承平车：双支承平车即D23型平生，该车为双支承载。

D23型平车载重为235吨，车体长28米，16轴。

由于载重量大，为保证车辆及货物在运行中的安全，货物支重面长度需25米以上或两个支点的距离在25米以上，才能载重235吨，如货物本身不具备上述条件时，应使用支座使之达到双支承载。

这种平车适合装载长大机械和化工设备。

⑤两节平车：D20型平车为两节平车，载重280吨，双层转向架，20轴。

车体分为两部分，空车时，车体两节以钩销相联结，装运货物时，在车体两节之间挂人大型特制的装货箱，将货物装人箱内，这种特种平车载重量大，同时可以降低货物重心高，可以装运大型变压器等设备。

⑥钳夹车：D35型特种平车为钳夹车，载重350吨，32轴。

由两节大底架组成，装运货物时把两节大底架分开，将货物夹持在两节底架之间，要求货物本身必须具有足够的强度和刚度，在钳夹力的作用下，能承受货物本身的重量。

专供装运大型变压器、轨机等大、重型货物使用。

除上述各种类型特种平车外，还有少量的标记载重为370吨的双联平车，标重450吨的大型钳夹车等。

⑦集装箱专用平车：专门用于装载集装箱。

特种用途货车特种用途货车(railway special-purpose freight car)按装运货物的需要或特种用途设计制造的一类货车。

长大货物车用来装运体积庞大而又笨重的货物，如大型机床、发电机及汽轮机转子、轧钢设备、变压器、化工合成塔及成套设备等的一种特殊平车。

它的载重量较一般平车大，自重也大，所以车轴数目也多，以适应线路允许轴重和每延米载重的限制。

当车辆较长时，通过曲线所产生的偏移量很大，故车辆中部的最大宽度因受车辆限界的限制需要缩小。

有的车辆还需设置专门机构，使通过曲线时能向曲线外侧移动，以保证装在车辆中央部分的货物及可移的车辆底架中心线与曲线中心线接近，使货物及车辆底架中央部分不超过车辆限界尺寸或超限货物规定的最大限界尺寸。

长大货物车按其结构可分为：长大平板车，凹底平车，落下孔车，钳夹车等。

长大平板车仅有平面底架和车地板，其承载情况与平车完全相同，但它的底架是通过中间梁支承在四台二轴转向架上，因此地板面至轨面距离较一般平车要高。

这种平车主要用来运输长钢轨、桥梁钢架，混凝土梁及长大机械设备等高度不大的长大货物。

由于载重大，因此，钢结构底架中各梁件断面也较大且底架两端还有两根纵向补助梁，以增加强度。

凹底平车只有底架、凹形地板而无车墙的特种平车，俗称元宝车。

货物装在凹形地板上。

为了装运大件货物其底架纵向梁的中部呈弯曲的元宝形，以增大净空。

但弯曲部分比较粗大，以免产生较大变形和防止应力集中。

其载重分别有90t、150t、180t、210t和260t等多种。

落下孔车主梁中央开有长10.2m、宽23m的装载货物方孔，货物的一部分落在矩形空洞中，而载重完全由两侧强大的侧梁承担，侧梁由厚的合金钢板焊成，为了提高工字梁承载时的整体稳定性和横向承载能力，加大了上盖板宽度，并在腹板两侧加焊了压型的角撑，使侧梁断面上部成一封闭结构。

这种车适合装运直径较大的发电机和汽轮机转子、轧钢机架、锻压机横梁等高、大、重的货物。
