2017中考物理专练 动态电路比值类计算题

中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。

开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。

闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。

在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。

7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。

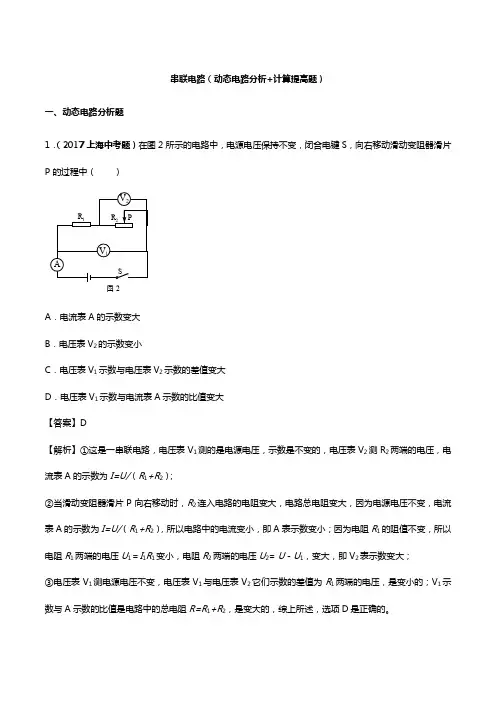

串联电路（动态电路分析+计算提高题）一、动态电路分析题1．（2017上海中考题）在图2所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A．电流表A的示数变大B．电压表V2的示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表A示数的比值变大【答案】D【解析】①这是一串联电路，电压表V1测的是电源电压，示数是不变的，电压表V2测R2两端的电压，电流表A的示数为I=U/（R1+R2）；②当滑动变阻器滑片P向右移动时，R2连入电路的电阻变大，电路总电阻变大，因为电源电压不变，电流表A的示数为I=U/（R1+R2），所以电路中的电流变小，即A表示数变小；因为电阻R1的阻值不变，所以电阻R1两端的电压U1＝I1R1变小，电阻R2两端的电压U2= U - U1，变大，即V2表示数变大；③电压表V1测电源电压不变，电压表V1与电压表V2它们示数的差值为R1两端的电压，是变小的；V1示数与A示数的比值是电路中的总电阻R=R1+R2，是变大的，综上所述，选项D是正确的。

2．（2019崇明一模）如图1所示电路中，电源电压保持不变．闭合电键S ，向右移动滑动变阻器滑片P 的过程中（ ）A ．电流表A 的示数不变B ．电压表V 2的示数变小C ．电压表V 1示数与电压表2V 示数的差值变大D ．电压表V 1示数与电流表A 示数的乘积变小【答案】D.【解析】①由电路图可知，电键S 闭合时，电路为R 1和R 2串联，电压表V 1测电源两端的电压，电压表V 2测R 2两端的电压，电流表测电路中的电流。

因电源电压保持不变，所以电压表V 1的示数不变。

②当向右移动滑动变阻器滑片P 时，R 2连入电路的电阻变大，电路的总电阻变大，由I ＝U/R 可知，电路中的电流变小，即电流表A 的示数变小，故A 错误；R 1两端的电压U 1＝I 1R 1变小，R 2两端的电压U 2= U - U 1变大，即V 2的示数变大，故B 错误； C 选项：电压表V 1示数与电压表V 2示数的差值即U 1=IR 1变小。

答案部分一、计算题1.（1）解：当S1、S2都闭合，且R2阻值为0时，灯泡L与R1并联，且小灯泡刚好正常发光。

由并联电路的特点可得，电源电压：U=U L=2.5V答：电源电压U是2.5V（2）解：小灯泡正常发光时，由P=得灯的电阻：R L===10Ω；则此时通过灯泡的电流：I L===0.25A；开关S1和S2都闭合，灯泡L与R1并联，电流表测总电流，因并联电路的干路电流等于各支路电流之和，所以通过R1的电流：I1=I-I L=0.75A-0.25A=0.5A，由I=得R1的阻值：R1===5Ω答：电阻R1的阻值是5Ω（3）解：由上数据可知：R L＞R1，所以当滑动变阻器的滑片滑到最右端，开关S2断开，S1闭合时，灯泡L和R2的最大阻值串联，电路中总电阻最大，电路中总功率最小。

则最小功率：P min===0.25W答：电路接通时的最小功率是0.25W。

2.（1）解：当S2闭合，S1、S3断开时，两电阻串联，则总电阻：R串＝R1+R2＝20Ω+30Ω＝50Ω；所以，电路中的电流：I＝＝＝0.2A答：S2闭合，S1、S3断开时，电路中的电流为0.2A（2）解：S3断开，S1、S2闭合时，电阻R1短路，只有R2连入电路，则通电5min电路消耗的电能：W2＝t＝×5×60s＝1000J答：S3断开，S1、S2闭合时，通电5min电路消耗的电能为1000J（3）解：当S2闭合，S1、S3断开时，两电阻串联，此时电路的总电阻最大，根据P＝可知此时总功率最小，所以，P＝＝＝2W，最小当S1、S3闭合，S2断开时，两电阻并联，此时电路中的总电阻最小，根据P＝可知此时总功率最大，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以此时的总电阻：R并＝＝＝12Ω，P最大＝＝＝W，则：＝＝答：该电路的最大功率和最小功率之比为25：63.（1）解：当S1和S3闭合、S2断开时，灯泡L与电阻R并联，电流表测干路电流，因并联电路中各支路两端的电压相等，且灯L正常发光，所以，电源电压U＝U L＝6V答：电源电压为6V。

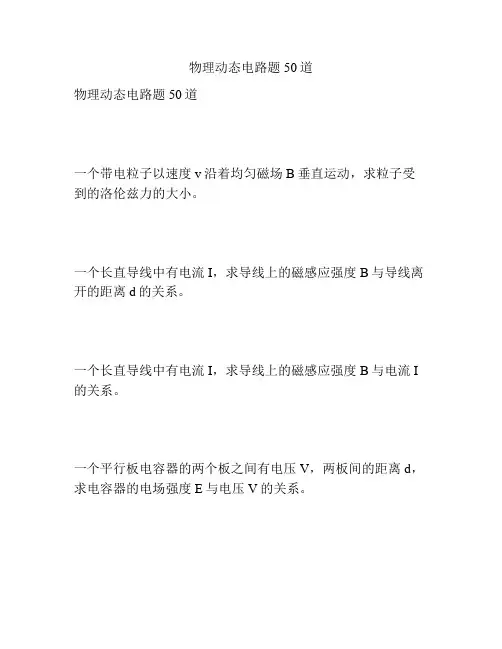

物理动态电路题50道物理动态电路题50道一个带电粒子以速度v沿着均匀磁场B垂直运动，求粒子受到的洛伦兹力的大小。

一个长直导线中有电流I，求导线上的磁感应强度B与导线离开的距离d的关系。

一个长直导线中有电流I，求导线上的磁感应强度B与电流I 的关系。

一个平行板电容器的两个板之间有电压V，两板间的距离d，求电容器的电场强度E与电压V的关系。

一个平行板电容器的两个板之间有电压V，两板间的距离d，求电容器的电场强度E与两板间的距离d的关系。

一个平行板电容器的两个板之间有电压V，两板间的距离d，求电容器的电场强度E与电容器的电容C的关系。

一个平行板电容器的两个板之间有电压V，两板间的距离d，求电容器的电场强度E与电容器的平行板面积A的关系。

一个平行板电容器的两个板之间有电压V，两板间的距离d，求电容器的电场强度E与电容器的电量Q的关系。

一个平行板电容器的两个板之间有电压V，两板间的距离d，求电容器的电场强度E与电容器的电荷密度ρ的关系。

一个平行板电容器的两个板之间有电压V，两板间的距离d，求电容器的电场强度E与电容器的导体间介电常数κ的关系。

一个平行板电容器的两个板之间有电压V，两板间的距离d，求电容器的电场强度E与电容器的电介质介电常数ε的关系。

一个平行板电容器的两个板之间有电压V，两板间的距离d，求电容器的电场强度E与电容器的电介质厚度t的关系。

一个平行板电容器的两个板之间有电压V，两板间的距离d，求电容器的电场强度E与电容器的介电常数ε、电介质厚度t和电容器的电介质面积A的关系。

一个平行板电容器的两个板之间有电压V，两板间的距离d，求电容器的电位差ΔV与电压V的关系。

一个平行板电容器的两个板之间有电压V，两板间的距离d，求电容器的电位差ΔV与电容器的电场强度E的关系。

一个平行板电容器的两个板之间有电压V，两板间的距离d，求电容器的电位差ΔV与电容器的电量Q的关系。

一个平行板电容器的两个板之间有电压V，两板间的距离d，求电容器的电位差ΔV与电容器的电荷密度ρ的关系。

2.如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（ ）B．该电路为并联电路，电流表测量干路中的电流，滑动变阻器滑片向右移动，电阻变大，由欧姆定律可知通过变阻器的电流减小，通过另一条支路电流不变，故干路中的电流变小，故B错误；C．该电路为串联电路，电压表测量R的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，电压表示数变小，故C错误；D．该电路为串联电路，电压表测量滑动变阻器的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，R的电压变小，根据串联电路的电压规律可知，滑动变阻器两端电压变大，故D 正确．3.在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（ ）A．电流表A示数变大B．电压表V2示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表A示数的比值变大答案：D．4.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P向左移动，总电阻，电压表示数．（两空都选择“变大”、“变小”或“不变”）5.如图，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

答案：电流表A减小。

电压表V减小。

解析： P右移，R2增大，R总增大，根据欧姆定律I=U/R总, I减小,也就是电流表示数A减小。

R1不变，U1=IR1减小，R1两端电压U1减小，电压V表减小。

6.在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数不变，电压表的示数不变D．电流表的示数变小，电压表的示数不变答案：C7.如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？答案：电压表V示数不变。

电流表A1示数不变，A2示数变小。

解析：并联电路各支路两端电压相等，等于电源电压，故电压表V示数不变。

中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。

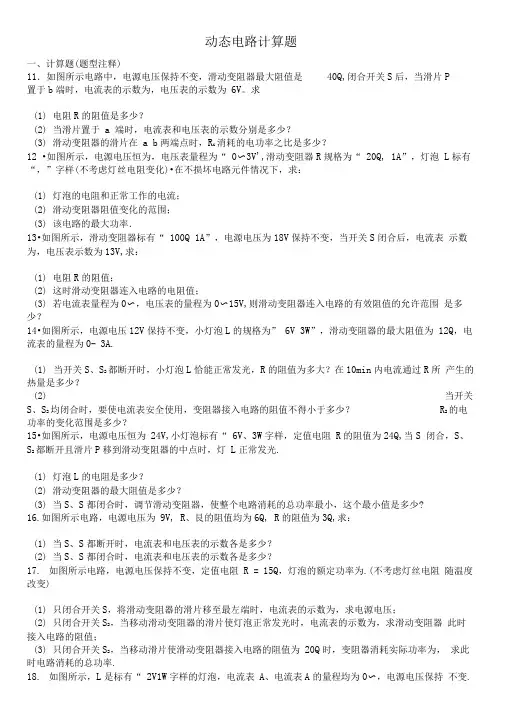

动态电路计算题一、计算题(题型注释)40Q,闭合开关S后，当滑片P 11．如图所示电路中，电源电压保持不变，滑动变阻器最大阻值是置于b端时，电流表的示数为，电压表的示数为6V。

求(1)电阻R的阻值是多少？(2)当滑片置于a 端时，电流表和电压表的示数分别是多少？(3)滑动变阻器的滑片在a b两端点时，R i消耗的电功率之比是多少？12 •如图所示，电源电压恒为，电压表量程为“ 0〜3V',滑动变阻器R规格为“ 20Q, 1A”，灯泡L标有“，”字样(不考虑灯丝电阻变化)•在不损坏电路元件情况下，求：(1)灯泡的电阻和正常工作的电流；(2)滑动变阻器阻值变化的范围；(3)该电路的最大功率．13•如图所示，滑动变阻器标有“ 100Q 1A”，电源电压为18V保持不变，当开关S闭合后，电流表示数为，电压表示数为13V,求：(1)电阻R的阻值；(2)这时滑动变阻器连入电路的电阻值；(3)若电流表量程为0〜，电压表的量程为0〜15V,则滑动变阻器连入电路的有效阻值的允许范围是多少？14•如图所示，电源电压12V保持不变，小灯泡L的规格为” 6V 3W”，滑动变阻器的最大阻值为12Q，电流表的量程为0- 3A.(1)当开关S、S2都断开时，小灯泡L恰能正常发光，R的阻值为多大？在10min内电流通过R所产生的热量是多少？(2)当开关S、S2均闭合时，要使电流表安全使用，变阻器接入电路的阻值不得小于多少？R2的电功率的变化范围是多少？15•如图所示，电源电压恒为24V,小灯泡标有“ 6V、3W字样，定值电阻R的阻值为24Q,当S 闭合，S、S2都断开且滑片P移到滑动变阻器的中点时，灯L正常发光.(1)灯泡L的电阻是多少？(2)滑动变阻器的最大阻值是多少？(3)当S、S都闭合时，调节滑动变阻器，使整个电路消耗的总功率最小，这个最小值是多少?16.如图所示电路，电源电压为9V, R、艮的阻值均为6Q, R的阻值为3Q,求：(1)当S、S都断开时，电流表和电压表的示数各是多少？(2)当S、S都闭合时，电流表和电压表的示数各是多少？17.如图所示电路，电源电压保持不变，定值电阻R = 15Q，灯泡的额定功率为.(不考虑灯丝电阻随温度改变)(1)只闭合开关S，将滑动变阻器的滑片移至最左端时，电流表的示数为，求电源电压；(2)只闭合开关S2，当移动滑动变阻器的滑片使灯泡正常发光时，电流表的示数为，求滑动变阻器此时接入电路的阻值；(3)只闭合开关S2，当移动滑片使滑动变阻器接入电路的阻值为20Q时，变阻器消耗实际功率为，求此时电路消耗的总功率.18.如图所示，L是标有“ 2V1W字样的灯泡，电流表A、电流表A的量程均为0〜，电源电压保持不变.将滑动变阻器的滑片P滑至b端.(1)断开S、闭合S2,电压表的示数为，电流表A的示数为.求滑动变阻器的最大阻值以及它在1min 内产生的热量；(2)闭合S、S,电流表A的示数为，求R的阻值；(3)断开S、S,为了保证电路的安全，求滑动变阻器的阻值调节范围.19.如图所示，灯泡L标有“6V 6W字样(灯泡电阻不受温度影响),滑动变阻器的最大阻值为12Q, 电源电压为6V保持不变。

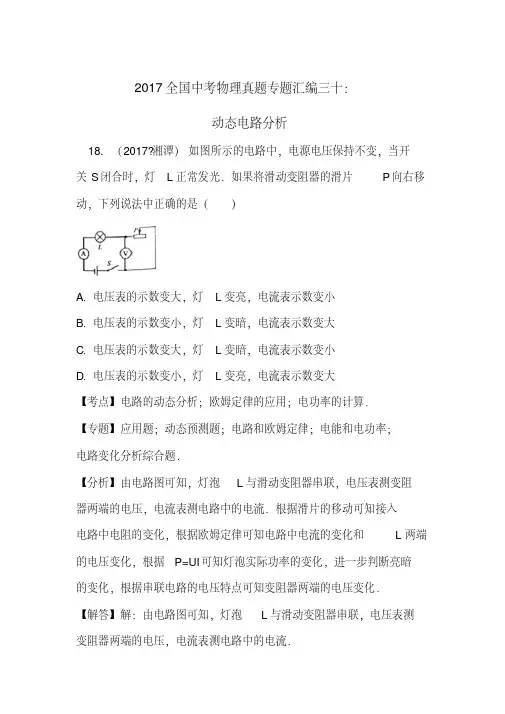

2017全国中考物理真题专题汇编三十：动态电路分析　18. （2017?湘潭）如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光．如果将滑动变阻器的滑片P向右移动，下列说法中正确的是（ ）A．电压表的示数变大，灯L变亮，电流表示数变小B．电压表的示数变小，灯L变暗，电流表示数变大C．电压表的示数变大，灯L变暗，电流表示数变小D．电压表的示数变小，灯L变亮，电流表示数变大【考点】电路的动态分析；欧姆定律的应用；电功率的计算．【专题】应用题；动态预测题；电路和欧姆定律；电能和电功率；电路变化分析综合题．【分析】由电路图可知，灯泡L与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和L两端的电压变化，根据P=UI可知灯泡实际功率的变化，进一步判断亮暗的变化，根据串联电路的电压特点可知变阻器两端的电压变化．【解答】解：由电路图可知，灯泡L与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流．将滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I=U/R可知，电路中的电流变小，即电流表的示数变小，故BD错误；由U=IR可知，灯泡L两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡的实际功率变小，灯泡变暗，故A错误；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故C正确．故选C．【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡的亮暗取决于实际功率的大小．20.（2017?百色）如图8所示的电路，电源电压一定，闭合开关s 后，当滑片P向右移动时，电压表的示数将，电流表A1的示数与电流表A2的示数的比值将（均选填“变小”、“不变”或“变大”）。

【答案】不变；变小命题立意：电路的动态分析解析：本题考查的是对欧姆定律及其变形公式的掌握和运用。

动态电路计算一．计算题（共10小题）1．如图，电流表的量程是0～0.6A、电压表的量程是0～15V，R1的电阻是20Ω，电源电压18V，变阻器R3的阻值范围是0～200Ω．灯泡电阻不变。

（请画出每个小题的等效电路图）（1）只闭合开关S3时，电流表示数为0.3A，则R2的电阻为多大？（2）只闭合S1、S3和S4时，在不损坏电流表的情况下，滑动变阻器接入的阻值不得小于多少？（3）只闭合S2、S4，在不损坏电流表、电压表的情况下求滑动变阻器允许连入的最大最小电阻值之比。

2．如图，电源电压为10V，滑动变阻器R1的最大值为200Ω，灯泡R3阻值为40Ω、额定功率为3.6W．电流表量程0～0.6A，电压表量程0～5V。

（1）闭合开关S、S2，电流表示数为0.2A，则R2阻值是多少Ω？（2）所有开关都闭合时，电路的总功率为15W，则R1连入电路的阻值多大？（3）闭合开关S、S3，保证各元件安全使用，则R1连入电路的最小值是多少Ω？（4）更换电源及电压表量程，将灯泡R3换成定值电阻R4，使电压表测量滑动变阻器R1两端的电压。

仍闭合开关S、S3，移动滑片使电压表示数分别为10V、12V，对应的电流表示数分别为0.5A和0.3A，则新电源电压和R4阻值各是多大？3．如图所示，电源电压保持不变，小灯泡L上标有“6V 3W”字样，变阻器R的最大电阻为120Ω．只闭合开关S1，滑片置于a点时，变阻器连入电路中的电阻为R a，此时灯L正常发光，电流表示数为I a；只闭合开关S2，移动滑片至b点时，电流表的示数为I b，此时电压表示数与滑片置于a点时相等，I a：I b＝5：3，且R a：R0＝6：5．（灯泡电阻不随温度变化）求：（1）小灯泡正常工作10s消耗的电能；（2）只闭合开关S2，移动滑片至b点时，电流表的示数I b；（3）定值电阻R0和电源电压U；4．如图所示的电路，电源电压为12V且保持不变。

R1＝8Ω，R3＝14Ω．求：（1）当S1闭合、S2断开时，电流表A的示数为1.2A．则R2的阻值多大？（2）当S1、S2均闭合时，电流表A的示数多大？（3）当S1、S2均断开时，电压表V1、V2的示数多大？5．在如图所示的电路中，电源电压U＝5V，小灯泡R2标有“5V 0.5A”字样（电阻不变），电流表的量程为0﹣0.6A，电压表的量程为0﹣3V，滑动变阻器R2的最大阻值为20Ω，请画出该题的（2）（3）问等效电路图。

初中物理动态电路问题-比值问题，0.2A 乙电流表的示数为电学总复习专题姓名：学号：班级：一、基本电路认识以及电流表电压表的测量范围）、在图所示的四幅电路中，电流表能够测灯L电流的是（ 11S2、如图所示电路中，甲、乙两处分别接入电流表或电压表，当闭合后，）为使两灯均能发光，则（A．甲接电压表，乙接电流表B．甲、乙均接电压表第2题．甲接电流表，乙接电压D C．甲、乙均接电流表表则是电流表或电压表。

闭a、b3、如图所示，L和L是两只相同的小灯泡，下列判断正确的是（）21）S后，若两灯都能发光，则（合开关．通0.5 A B的电流为A．通过灯L1b均是电压表B．a、、A．ab均是电流表 3题第为aC．为b电流表，压表电为电aD．为电b压表，表流第10题题第9题第8 ）电流的是（ 4、下列四个电路中，电流表能测量通过灯L1过 0.3A的电流为灯L 10.3 A ．通过灯的电流为0.7 A DL的电流为C．通过灯L22，、如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A5 ）6、在如图所示的电路中，闭合开关，电压表测的是（两端的电压LA．灯L两端的电压 B．灯21第6题和电源的总电压C．灯L D．电源的电压1S 和SS闭合时，电压表的示数为，则当开关8V如图所示，当开关7.1断开时，电压表的示数为（S闭合而）11 / 7初中物理动态电路问题-比值问题8VA、0VB、大于8VC、等于8VD、小于题第7一、滑动变阻器引起的动态电路问题的指针位置完全一样，造成这一、小明按如图所示的电路进行实验，当开关闭合后，V和V821向右移动，下列说法，将滑动变阻器的滑片P1、如图所示的电路中，电源两端的电压保持不变．闭合开关S( )现象的原因是．可能L1开路A）正确的是（B．可能L2短路 V的示数之和保持不变．电压表V与电压表 A21短路和C．可能 V1V2所选量程不相同，Ｌ1V的示数之差变小电压表V与电压表B．21和V2所选量程不相同，电路各处完好 V1D．可能的示数变大A的示数变小，电压表VC．电流表1D．电压表V与电流表A的示数之比保持不变26V；当开关S断开时，电压表示数S9、在如图所示的电路中，当开关闭合后，电压表示数为2、如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动的过程中，下和，则此时灯LL两端的电压分别为：（）4V为21列判断正确的是（）2V A、6V 4V B、4V 、、2V 4V D4V 6V CA．电压表V示数不变1B．灯泡L亮度变亮C．电压表V示数变大（4a）所示电路中，当闭合开关后，两个电压表指针偏转10、在如图2D．电流表A示数变大 R和）R两端的电压分别为（）所示，则电阻（均为图4b214.8V6V 1.2V B4.8VA．，．， 1.2V C．1.2V 6V D．，1.2V，3、如图所示电路中，电源电压不变，R为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片1P向左移动时，下列判断正确的是（）二、填空题A．电压表示数变小，电流表示数变大、如图所示的电路，电1B．电压表和电流表的示数变化相反电的示数是1.5A，流表A C．电压表示数变小，电流表示数变小 0.8A，的示数是流表A1D．电压表和电流表的示数的比值不变的电流是，的电流是L则流过灯泡________AL214、在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向右移动时（）．_____AA．电压表示数变大，电流表A示数变小，电流表A1示数变小 S闭合、、如图电源电压恒定，当开关2S；断开时，电压表的示数为3V21B．电压表示数不变，电流表A示数变小，电流表A1示数不变闭合时，电压表的示数为S断开、当S4.5VL，则灯两端电压为112C．电压表示数变小，电流表A示数变大，电流表A1示数变小 ________V，灯_______VL两端电压为．2D．电压表示数不变，电流表A示数变小，电流表A1示数变大如图所示某同学测电路中的电压，试分别指出在这个电路中，总电压4.5、在如图所示电路中，电源电压保持不变。

2017中考物理专练动态电路比值类计算题【电路图型比值类计算题】1. 如图所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R 两端电压与R1两端电压之比为1:2，只闭合S2时，R两端电压与R2两端电压之比为1:4，当滑片P移动到b端，则（）A.只闭合S1时，滑动变阻器两端电压与R1两端电压之1:1B.只闭合S2时，滑动变阻器两端电压与R2两端电压之1:1C.当S1、S2闭合时，通过R1与R2的电流之比是1:2D.当S1、S2闭合时，通过R1与R2的电流之比是1:12. 如图所示电路，电源电压保持不变，电阻R1=10Ω，滑动变阻器R2的最大阻值为20Ω，小灯泡的额定电压为12V，闭合开关S，灯泡电阻不随温度变化．当开关S1，S2都断开，滑动变阻器的滑片P滑动到中点时，电流表的读数为；当开关S1，S2都闭合，滑动变阻器的滑片P滑动到最右端时，电流表的示数为，求：（1）电源电压为多少（2）小灯泡的额定功率是多少（3）闭合开关S，调整开关S1，S2和滑动变阻器，电阻R1在一分钟消耗的最大电能为多少3. 如图所示，电源电压和灯泡电阻不变，当合上开关S1，断开开关S2和S3时，电灯R1正常发光，电压表示数为6V；当合上开关S1，S2，断开S3时，电流表示数为1A；当合上S3，断开S1、S2时，灯R1的实际功率为其额定功率的1/9，R2消耗的功率为，求灯L的额定功率和电阻R3的阻值。

4. 如图所示的电路中，电源电压保持不变，小灯泡标有“9V 9W”的字样，当闭合S，S1，S2，断开S3时，灯泡正常发光，此时电流表示数为I，求：（假设小灯泡的电阻始终保持不变）（1）闭合S、S2，断开S1、S3时，电流表的示数与I相比变化了，则此时小灯泡的实际功率为多大；（2）同时闭合四个开关，并将滑动变阻器的划片P移到中点时，电流表的示数与I相比变化了，则滑动变阻器的最大阻值为多少；（3）闭合S、S3，断开S1、S2，把滑动变阻器的滑片P分别移到a端和b端时，R1上消耗的电功率之比是多少．5. 在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，电源电压U=6V，小灯泡R2标有（6V 3W）字样，电流表的量程为0﹣，电压表的量程为0﹣3V，滑动变阻器R2的最大阻值为20Ω，请画出该题的各个等效电路图．（1）只闭合开关S1和S2时，电路消耗的功率为6W，则闭合开关S1、S2和S3时，电路的总电阻R=（2）在不损坏各元件的情况下，只闭合开关S1时，R1消耗的最大功率为P1，只闭合开关S2时，R2消耗的最小功率为P2，则P1：P2=【实物图型比值类电学计算题】6. 如图所示，电源两端电压保持不变，当开关S1断开、S2闭合时，电流表的示数为I1，电阻R2的电功率为P2，总功率为P总。

动态电路1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。

（选填“变小”、“不变”或“变大”）2．在如图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。

（选填“变大”、“不变”或“变小”）3．如图电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。

（选填“变大”、“不变”或“变小”）4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。

电流表A。

与电流表A1示数的差值跟电压表V示数的比值_______。

（选填“变小”、“不变”或“变大”）5．在如图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______，电流表A1与电流表A示数的比值将_______（选填“变小”、“不变”或“变大”）6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A的示数将_______，电压表V的示数将_______。

（选填“变小”、“不变”或“变大”）。

7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。

（选填“变小”、“不变”或“变大”）8．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。

（选填“变小”、“不变”或“变大”）9．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电流表的示数将_______，电压表的示数将_______，电压表与电流表示数的比值将_______。

动态电路计算题专题训练
班级姓名考号
例题解析
例1、如图1，R2=2Ω，电源电压为6V不变，当S1、S2都断开
时电流表的示数为0.6A，当S1、S2都闭合时电流表的示数为1A，
求R1和R3的电阻
图1
例2、如图2所示，R1＝5Ω，R2＝20Ω，R3＝10Ω，电源
电压恒定不变，若开关S1闭合，S2断开时，电流表的读数
是0.3A，求(1)电源电压多大？(2)当S1和S2都断开时，电
流表的读数多大？(3)当S1、S2都闭合时，R3电流是多大？
图2
巩固训练
1、如图3所示电路，电源电压保持不变，电阻R1=10Ω，R2=20Ω．
(1)若开关S l、S2都断开时，电流表示数为O.2A，求电源电压。

(2)若开关S l、S2都闭合时，电流表示数为O.9A，求通过电
阻R3的电流和R3 电阻
图3
2如图1所示电路中，电源电压是6V且保持不变，R1＝12Ω，R2＝6Ω，R3＝4Ω，试求：（1）当开关S1、S2断开时，电流表和电压表的示数各是多少？（2）当开关S1、S2均闭合时，电流表和电压表的示数各是多少？
图1。

2017中考物理专练动态电路比值类计算题2016.12.25【电路图型比值类计算题】1. 如图所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R,只闭合S1时，R两端电压与R1两端电压之比为1:2，只闭合S2时，R两端电压与R2两端电压之比为1:4, 当滑片P移动到A. 只闭合S1时，滑动变阻器两端电压与R1两端电压之1:1B. 只闭合S2时，滑动变阻器两端电压与R2两端电压之1:1C. 当S1、S2闭合时，通过R1与R2的电流之比是1:2D. 当S1、S2闭合时，通过R1与R2的电流之比是1:12. 如图所示电路，电源电压保持不变，电阻R1=10 Q,滑动变阻器R2的最大阻值为20 Q,小灯泡的额定电压为12V，闭合开关S,灯泡电阻不随温度变化•当开关S1, S2都断开，滑动变阻器的滑片P滑动到中点时，电流表的读数为0.4A ;当开关S1, S2都闭合，滑动变阻器的滑片P滑动到最右端时，电流表的示数为0.9A，求：(1)电源电压为多少？(2)小灯泡的额定功率是多少？(3)闭合开关S,调整开关S1, S2和滑动变阻器，电阻R1在一分钟消耗的最大电能为多3. 如图所示，电源电压和灯泡电阻不变，当合上开关S1，断开开关S2和S3时，电灯R1正常发光，电压表示数为6V;当合上开关S1, S2,断开S3时，电流表示数为1A ;当合上S3, 断开S1、S2时，灯R1的实际功率为其额定功率的1/9, R2消耗的功率为0.6W，求灯L的额定功率和电阻R3的阻值。

4. 如图所示的电路中，电源电压保持不变，小灯泡标有“ 9W ”的字样，当闭合S, S1,S2,断开S3时，灯泡正常发光，此时电流表示数为I，求：（假设小灯泡的电阻始终保持不变）（1）闭合s、S2,断开S1、S3时，电流表的示数与I相比变化了0.4A，则此时小灯泡的实际功率为多大；（2）同时闭合四个开关，并将滑动变阻器的划片P移到中点时，电流表的示数与I相比变化了0.6A，则滑动变阻器的最大阻值为多少；（3）闭合S、S3,断开S i、S2,把滑动变阻器的滑片P分别移到a端和b端时，R1上消耗的电功率之比是多少.5. 在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，电源电压U=6V，小灯泡R2标有（6V 3W ）字样，电流表的量程为0 - 0.6A，电压表的量程为0- 3V，滑动变阻器R2的最大阻值为20Q,请画出该题的各个等效电路图.（1）只闭合开关S i和S2时，电路消耗的功率为6W，则闭合开关S i、S2和S3时，电路的总电阻R= ?（2）在不损坏各元件的情况下，只闭合开关S1时，R1消耗的最大功率为P1,只闭合开关S2时，R2消耗的最小功率为P2,则P1：P2=?【实物图型比值类电学计算题】6. 如图所示，电源两端电压保持不变，当开关S1断开、S2闭合时，电流表的示数为11,电阻R2的电功率为P2，总功率为P总。
