学生a3图纸幅面与标题栏尺寸

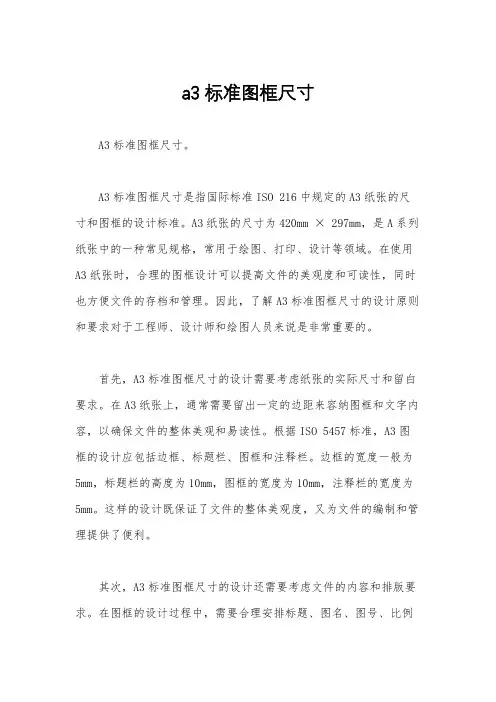

a3标准图框尺寸A3标准图框尺寸。

A3标准图框尺寸是指国际标准ISO 216中规定的A3纸张的尺寸和图框的设计标准。

A3纸张的尺寸为420mm × 297mm，是A系列纸张中的一种常见规格，常用于绘图、打印、设计等领域。

在使用A3纸张时，合理的图框设计可以提高文件的美观度和可读性，同时也方便文件的存档和管理。

因此，了解A3标准图框尺寸的设计原则和要求对于工程师、设计师和绘图人员来说是非常重要的。

首先，A3标准图框尺寸的设计需要考虑纸张的实际尺寸和留白要求。

在A3纸张上，通常需要留出一定的边距来容纳图框和文字内容，以确保文件的整体美观和易读性。

根据ISO 5457标准，A3图框的设计应包括边框、标题栏、图框和注释栏。

边框的宽度一般为5mm，标题栏的高度为10mm，图框的宽度为10mm，注释栏的宽度为5mm。

这样的设计既保证了文件的整体美观度，又为文件的编制和管理提供了便利。

其次，A3标准图框尺寸的设计还需要考虑文件的内容和排版要求。

在图框的设计过程中，需要合理安排标题、图名、图号、比例尺、日期、设计者、审核者等内容，以确保文件的信息完整和清晰。

标题一般位于标题栏的中央，图名和图号位于图框的中央，比例尺位于图框的右下角，日期、设计者和审核者位于注释栏的左侧。

这样的排版设计不仅美观大方，而且便于文件的阅读和理解。

另外，A3标准图框尺寸的设计还需要考虑文件的标准化和规范化要求。

在实际工程和设计中，文件的标准化和规范化是非常重要的，可以提高工作效率和文件的可靠性。

因此，在A3图框的设计过程中，需要严格按照ISO 7200标准和国家相关标准的要求进行设计，包括文件的编制规范、文件的命名规范、文件的编号规范等。

只有严格遵循标准化和规范化要求，才能保证文件的质量和可靠性。

总的来说，A3标准图框尺寸的设计是一个综合性的工作，需要考虑纸张的尺寸和留白要求、文件的内容和排版要求、文件的标准化和规范化要求等多个方面。

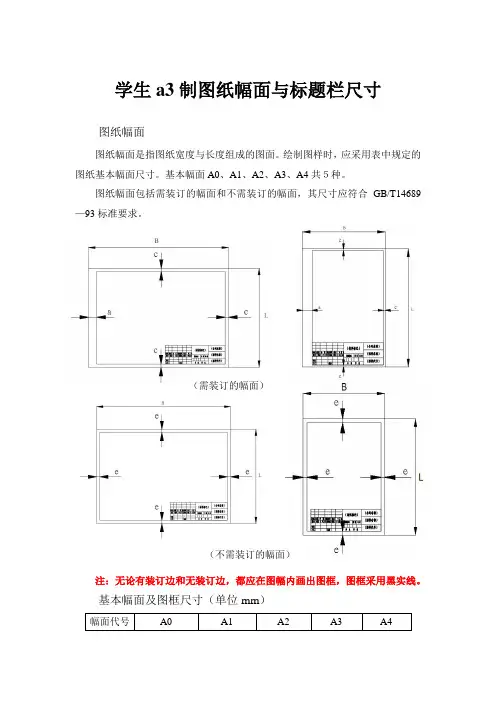

学生a3制图纸幅面与标题栏尺寸
图纸幅面
图纸幅面是指图纸宽度与长度组成的图面。

绘制图样时，应采用表中规定的图纸基本幅面尺寸。

基本幅面A0、A1、A2、A3、A4共５种。

图纸幅面包括需装订的幅面和不需装订的幅面，其尺寸应符合GB/T14689—93标准要求。

（需装订的幅面）
（不需装订的幅面）
注：无论有装订边和无装订边，都应在图幅内画出图框，图框采用黑实线。

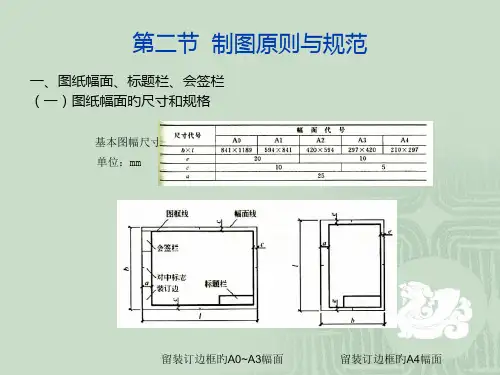

基本幅面及图框尺寸（单位mm）
幅面代号A0 A1 A2 A3 A4
B×L 841×1189 594×841 420×594 297×420 210×297
A 25
C 10 5
e 20 10
图框格式：
一般采用A4竖装和A3横装。

标题栏：
标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。

其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在AutoCAD中，在标题栏绘制完成后，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。

公差标注：。

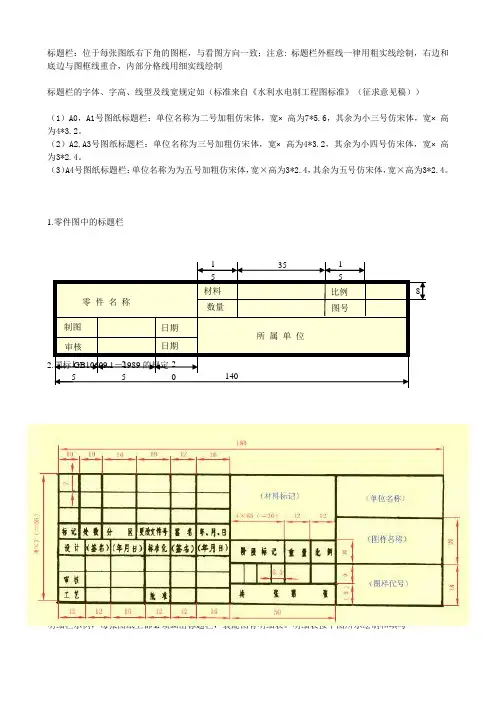

标题栏：位于每张图纸右下角的图框，与看图方向一致；注意: 标题栏外框线一律用粗实线绘制，右边和底边与图框线重合，内部分格线用细实线绘制标题栏的字体、字高、线型及线宽规定如（标准来自《水利水电制工程图标准》（征求意见稿））（1）A0，A1号图纸标题栏：单位名称为二号加粗仿宋体，宽×高为7*5.6，其余为小三号仿宋体，宽×高为4*3.2。

（2）A2,A3号图纸标题栏：单位名称为三号加粗仿宋体，宽×高为4*3.2，其余为小四号仿宋体，宽×高为3*2.4。

（3）A4号图纸标题栏：单位名称为为五号加粗仿宋体，宽×高为3*2.4，其余为五号仿宋体，宽×高为3*2.4。

1.零件图中的标题栏2.国标GB10609.1－1989的规定明细栏示例，每张图纸上都必须画出标题栏，装配图有明细表。

明细表按下图所示绘制和填写15 15零 件 名 称 制图 审核 日期 日期 所 属 单 位 材料 数量 比例 15 25 20 140 8 35 图号装配图零部件序号及明细栏标准标准来自（/view/068eaff7ba0d4a7302763a67.html）一：装配图中的零（部）件序号和明细表为了便于看图和图纸的配套管理以及生产组织工作的需要，装配图中的零件和部件都必须编写序号，同时要编制相应的明细栏。

1、零、部件的序号（1）一般规定1）装配图中所有零、部件都必须编写序号。

2）装配图中，一个部件可只编写一个序号，同一装配图中，尺寸规格完全相同的零、部件，只编一个序号。

3）装配图中的零、部件的序号应与明细栏中的序号一致（2）序号的标注形式零、部件序号标注的基本形式如图标注一个完整的序号，一般应有三个部分：指引线、水平线（或圆圈）及序号数字。

1）指引线指引线用细实线绘制，应自所指部分的可见轮廓内引出，并在可见轮廓内的起始端画一圆点。

2）水平线或圆圈水平线或圆圈用细实线绘制，用以注写序号数字。

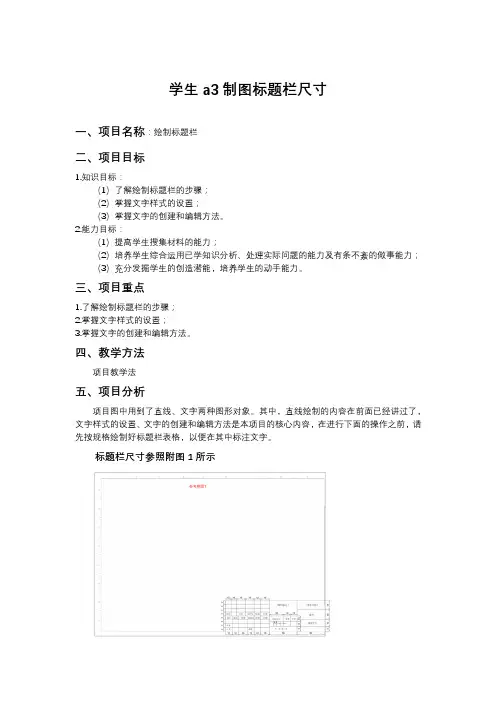

学生a3制图标题栏尺寸
一、项目名称：绘制标题栏
二、项目目标
1.知识目标：
（1）了解绘制标题栏的步骤；
（2）掌握文字样式的设置；
（3）掌握文字的创建和编辑方法。

2.能力目标：
（1）提高学生搜集材料的能力；
（2）培养学生综合运用已学知识分析、处理实际问题的能力及有条不紊的做事能力；
（3）充分发掘学生的创造潜能，培养学生的动手能力。

三、项目重点
1.了解绘制标题栏的步骤；
2.掌握文字样式的设置；
3.掌握文字的创建和编辑方法。

四、教学方法
项目教学法
五、项目分析
项目图中用到了直线、文字两种图形对象。

其中，直线绘制的内容在前面已经讲过了，文字样式的设置、文字的创建和编辑方法是本项目的核心内容，在进行下面的操作之前，请先按规格绘制好标题栏表格，以便在其中标注文字。

标题栏尺寸参照附图1所示
参考附图2。

标题栏规定尺寸.标题栏规定尺寸必要时，可以按规定加长，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出，如图1-1。

例如A3×4的幅面是1189×420，A3的幅面为420×297。

再如A1×3的幅面，A1幅面为841×594，A1的短边乘以3。

图1-1图纸幅面及加长幅面1.2 图框格式及方向符号图纸可以横放也可以竖放。

画图之前先用粗实线画出边框线，尺寸在表1.1中可以查到。

格式分为留有装订边和不留装订边两种。

分别见图。

(a)(b)不留有装订边图样的图框格式(c)(d)留有装订边图样的图框格式图1-2图框格式为了使图样复制与缩微摄影时定位方便，各号图纸均应在图纸各边长的中点处分别画出对中符号。

对中符号用粗实线绘制，长度从纸边界伸入图框内5mm。

同时为明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画一个方向符号。

图1-3对中符号与看图方向符号1.3标题栏图纸上必须有标题栏。

一般情况下，标题栏画在图纸的右下角，紧贴下边框线和右边框线。

（如图）如需要也允许标题栏如下图所示，但此时必须加方向符号以表明绘图，看图方向。

标题栏主要内容如图1-4所示。

国家标准对标题栏内容并没有硬性规定，企业可以根据情况填加其它需要的内容图1-4标题栏及明细表的格式及尺寸2.比例（GB/T14690-93）比例是图中图形与其实物相应要素的线性尺寸之比。

作图时，应尽可能地按机件的实际大小画出以方便看图。

如果机件太大或太小，可采用缩小或放大的比例画图。

国家标准中推荐供优先选用的比例，如表1-2。

必要时也允许采用图1-3中的比例。

同一机件不同视图应采用相同的比例，比例应标准在标题栏中，个别视图采用与标题栏不同的比例，应在视图名称的下方或右侧标注比例。

例如：表1-2国家标准中推荐供表1-3允许采用的比例优先选用的比例种类比例原值比例1:1放大比例5:12:15×10n:12×10n:11×10n:1缩小比例1:21:51:2×10n1:5×10n1:1×10n 类比例值比例1：1大比例5:12:15×10n:12×10n:11×1 0n:小比例1:21:51:2×10n1:5×10n1:1×10n3.字体（GB/T14691-93）汉字：图样中的汉字应写成长仿宋体，采用国家正式公布执行的简化字。

标题栏规定尺寸必要时，可以按规定加长，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出，如图1-1。

例如A3×4的幅面是1189×420，A3的幅面为420×297。

再如A1×3的幅面，A1幅面为841×594，A1的短边乘以3。

图1-1图纸幅面及加长幅面1.2 图框格式及方向符号图纸可以横放也可以竖放。

画图之前先用粗实线画出边框线，尺寸在表1.1中可以查到。

格式分为留有装订边和不留装订边两种。

分别见图。

(a)(b)不留有装订边图样的图框格式(c)(d)留有装订边图样的图框格式图1-2图框格式为了使图样复制与缩微摄影时定位方便，各号图纸均应在图纸各边长的中点处分别画出对中符号。

对中符号用粗实线绘制，长度从纸边界伸入图框内5mm。

同时为明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画一个方向符号。

图1-3对中符号与看图方向符号1.3标题栏图纸上必须有标题栏。

一般情况下，标题栏画在图纸的右下角，紧贴下边框线和右边框线。

（如图）如需要也允许标题栏如下图所示，但此时必须加方向符号以表明绘图，看图方向。

标题栏主要内容如图1-4所示。

国家标准对标题栏内容并没有硬性规定，企业可以根据情况填加其它需要的内容图1-4标题栏及明细表的格式及尺寸2.比例（GB/T14690-93）比例是图中图形与其实物相应要素的线性尺寸之比。

作图时，应尽可能地按机件的实际大小画出以方便看图。

如果机件太大或太小，可采用缩小或放大的比例画图。

国家标准中推荐供优先选用的比例，如表1-2。

必要时也允许采用图1-3中的比例。

同一机件不同视图应采用相同的比例，比例应标准在标题栏中，个别视图采用与标题栏不同的比例，应在视图名称的下方或右侧标注比例。

例如：表1-2国家标准中推荐供表1-3允许采用的比例字体示例d/2波d/2 剖视的分界线双d/2虚约d/2 的过渡线细约d/2 线齿轮的分度圆及分度线d表示线双约d/2中断线极限位置的轮廓线、假想投影轮廓线观察用的透明用材料冶金、砂轮等液体混凝土木材 剖面钢凝土剖面砖胶基图1-5尺寸的组成（1）尺寸界线表示所注尺寸的起止范围，用细实线绘制应由图形的轮廓线，轴线或对称中心线引出。

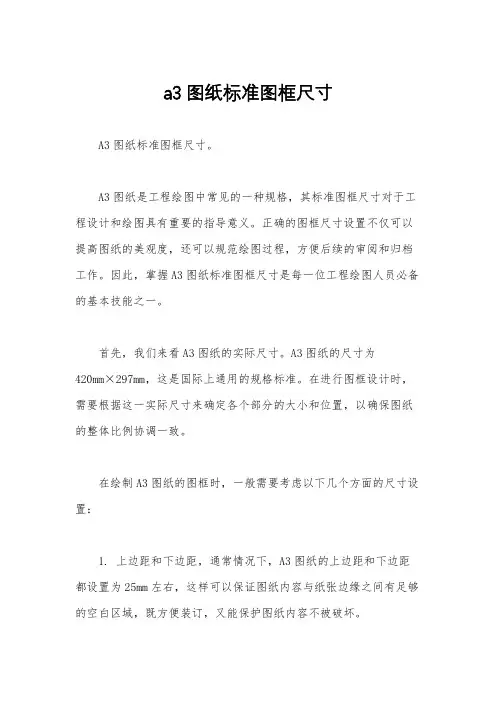

a3图纸标准图框尺寸A3图纸标准图框尺寸。

A3图纸是工程绘图中常见的一种规格，其标准图框尺寸对于工程设计和绘图具有重要的指导意义。

正确的图框尺寸设置不仅可以提高图纸的美观度，还可以规范绘图过程，方便后续的审阅和归档工作。

因此，掌握A3图纸标准图框尺寸是每一位工程绘图人员必备的基本技能之一。

首先，我们来看A3图纸的实际尺寸。

A3图纸的尺寸为420mm×297mm，这是国际上通用的规格标准。

在进行图框设计时，需要根据这一实际尺寸来确定各个部分的大小和位置，以确保图纸的整体比例协调一致。

在绘制A3图纸的图框时，一般需要考虑以下几个方面的尺寸设置：1. 上边距和下边距，通常情况下，A3图纸的上边距和下边距都设置为25mm左右，这样可以保证图纸内容与纸张边缘之间有足够的空白区域，既方便装订，又能保护图纸内容不被破坏。

2. 左边距和右边距，A3图纸的左边距和右边距一般也设置为25mm左右，这样可以保证图框与图纸内容之间有足够的间隙，使整个图纸看起来更加整洁美观。

3. 图框线宽度，图框线一般设置为0.5mm左右，这样可以使图框线清晰可见，但又不会显得过于粗细不匀。

4. 标题栏和图例，在A3图纸的图框设计中，标题栏和图例的位置和尺寸也需要合理设置，以便于工程人员快速准确地获取图纸信息。

总的来说，A3图纸标准图框尺寸的设计需要考虑实际绘图需求和美观度的统一。

合理的图框尺寸设置可以提高工程图纸的质量，方便工程人员进行后续的使用和管理工作。

除了上述提到的基本要素外，根据具体的绘图要求，A3图纸的图框设计还可能涉及到其他方面的尺寸设置，比如注释框、尺寸标注、比例尺等。

在实际操作中，需要根据具体情况进行灵活设置，以满足实际绘图的需要。

需要特别强调的是，在进行A3图纸标准图框尺寸设计时，应该尽量避免过分复杂和繁琐的设计，保持简洁明了才是最重要的。

合理的图框尺寸设置不仅可以提高绘图效率，还可以减少出错的可能性，从而提高工作效果。

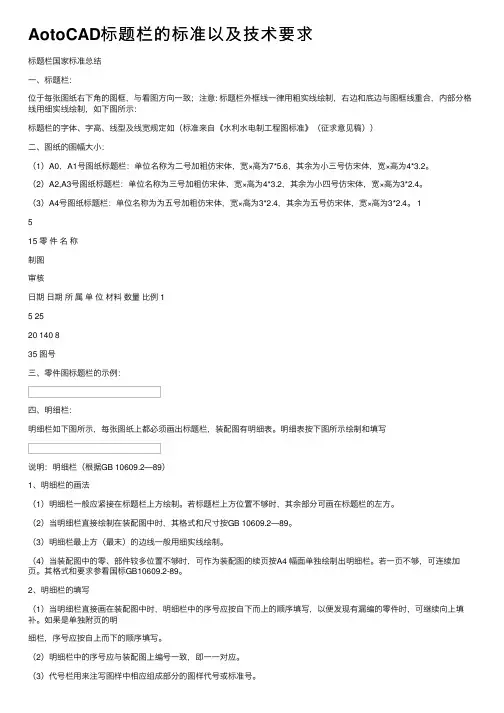

AotoCAD标题栏的标准以及技术要求标题栏国家标准总结⼀、标题栏：位于每张图纸右下⾓的图框，与看图⽅向⼀致；注意: 标题栏外框线⼀律⽤粗实线绘制，右边和底边与图框线重合，内部分格线⽤细实线绘制，如下图所⽰：标题栏的字体、字⾼、线型及线宽规定如（标准来⾃《⽔利⽔电制⼯程图标准》（征求意见稿））⼆、图纸的图幅⼤⼩：（1）A0，A1号图纸标题栏：单位名称为⼆号加粗仿宋体，宽×⾼为7*5.6，其余为⼩三号仿宋体，宽×⾼为4*3.2。

（2）A2,A3号图纸标题栏：单位名称为三号加粗仿宋体，宽×⾼为4*3.2，其余为⼩四号仿宋体，宽×⾼为3*2.4。

（3）A4号图纸标题栏：单位名称为为五号加粗仿宋体，宽×⾼为3*2.4，其余为五号仿宋体，宽×⾼为3*2.4。

1515 零件名称制图审核⽇期⽇期所属单位材料数量⽐例 15 2520 140 835 图号三、零件图标题栏的⽰例：四、明细栏：明细栏如下图所⽰，每张图纸上都必须画出标题栏，装配图有明细表。

明细表按下图所⽰绘制和填写说明：明细栏（根据GB 10609.2—89）1、明细栏的画法（1）明细栏⼀般应紧接在标题栏上⽅绘制。

若标题栏上⽅位置不够时，其余部分可画在标题栏的左⽅。

（2）当明细栏直接绘制在装配图中时，其格式和尺⼨按GB 10609.2—89。

（3）明细栏最上⽅（最末）的边线⼀般⽤细实线绘制。

（4）当装配图中的零、部件较多位置不够时，可作为装配图的续页按A4 幅⾯单独绘制出明细栏。

若⼀页不够，可连续加页。

其格式和要求参看国标GB10609.2-89。

2、明细栏的填写（1）当明细栏直接画在装配图中时，明细栏中的序号应按⾃下⽽上的顺序填写，以便发现有漏编的零件时，可继续向上填补。

如果是单独附页的明细栏，序号应按⾃上⽽下的顺序填写。

（2）明细栏中的序号应与装配图上编号⼀致，即⼀⼀对应。

（3）代号栏⽤来注写图样中相应组成部分的图样代号或标准号。

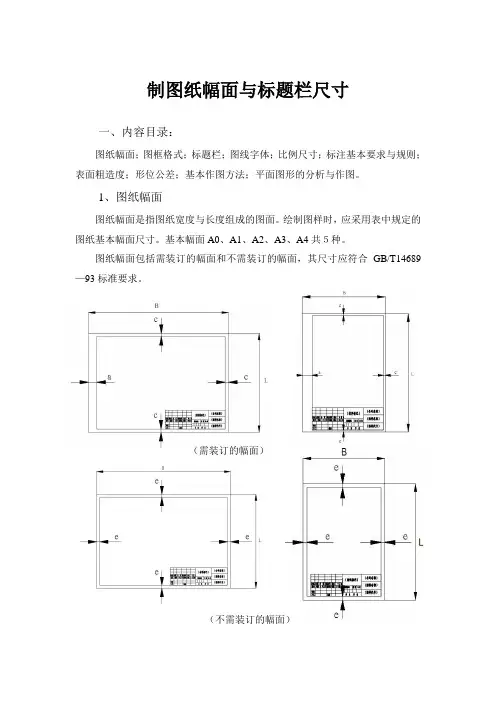

制图纸幅面与标题栏尺寸
一、内容目录：
图纸幅面；图框格式；标题栏；图线字体；比例尺寸；标注基本要求与规则；表面粗造度；形位公差；基本作图方法；平面图形的分析与作图。

1、图纸幅面
图纸幅面是指图纸宽度与长度组成的图面。

绘制图样时，应采用表中规定的图纸基本幅面尺寸。

基本幅面A0、A1、A2、A3、A4共５种。

图纸幅面包括需装订的幅面和不需装订的幅面，其尺寸应符合GB/T14689—93标准要求。

（需装订的幅面）
（不需装订的幅面）
注：无论有装订边和无装订边，都应在图幅内画出图框，图框采用黑实线。

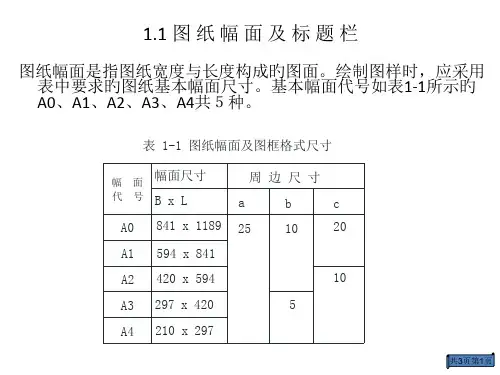

基本幅面及图框尺寸（单位mm）
幅面代号A0 A1 A2 A3 A4
B×L 841×1189 594×841 420×594 297×420 210×297
A 25
C 10 5
e 20 10
图框格式：
一般采用A4竖装和A3横装。

标题栏：
标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。

其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在AutoCAD中，在标题栏绘制完成后，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。

公差标注：。

图1 标题栏
图2 细栏
注：标题栏的位置应位于图纸的右下角, 其长边置于水平方向并与图纸的长边平行, 但A4图纸竖放,
不论图幅大小, 标题栏尺寸不变
机械制图: 图纸幅面尺寸(GB/T 14689—2008)
需要装订的图样
不需要装订的图样
注: 1. 绘制技术图样时, 应优先采用基本幅面。

必要时, 也允许选用第二选择的加长幅面&第三选择的加长幅面。

2. 加长幅面的图框尺寸, 按所选用的基本幅面大一号的图框尺寸确定。

例如A2×3的图框尺寸, 按A1的图框尺寸
确定, 即 e 为20(或 c 为10), 而A3×4的图框尺寸, 按A2的图框尺寸, 即 e 为10(或c为10)。

3．看图方向的两种情况如下：第一种情况, 按标题栏方向看图, 即以标题栏中的文字方向为看图方向(如表中图示)；第二种情况, 按方向符号指示的方向看图, 即令画在对中符号上的等边三角形位于图纸下边
看图, 此时, 将A4图纸横放、其他基本幅面竖放后绘图时, 只需将本表中图示形式逆时针旋转90°放置, 使栏题栏长边置于铅直方向, 并在下图框线的对中符号处画上等边三角形即表示第二种情况的制图和看图方向。

看图，此时，将A4图纸横放、其他基本幅面竖放后绘图时，只需将本表中图示形式逆时针旋转90°放置，使栏题栏长边置于铅直方向，并在下图框线的对中符号处画上等边三角形即表示第二种情况的制图和看图方向。

标题栏规定尺寸必要时，可以按规定加长，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出，如图1-1。

例如A3×4的幅面是1189×420，A3的幅面为420×297。

再如A1×3的幅面，A1幅面为841×594，A1的短边乘以3。

图1-1图纸幅面及加长幅面1.2 图框格式及方向符号图纸可以横放也可以竖放。

画图之前先用粗实线画出边框线，尺寸在表1.1中可以查到。

格式分为留有装订边和不留装订边两种。

分别见图。

(a)(b)不留有装订边图样的图框格式(c)(d)留有装订边图样的图框格式图1-2图框格式为了使图样复制与缩微摄影时定位方便，各号图纸均应在图纸各边长的中点处分别画出对中符号。

对中符号用粗实线绘制，长度从纸边界伸入图框内5mm。

同时为明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画一个方向符号。

图1-3对中符号与看图方向符号1.3标题栏图纸上必须有标题栏。

一般情况下，标题栏画在图纸的右下角，紧贴下边框线和右边框线。

（如图）如需要也允许标题栏如下图所示，但此时必须加方向符号以表明绘图，看图方向。

标题栏主要内容如图1-4所示。

国家标准对标题栏内容并没有硬性规定，企业可以根据情况填加其它需要的内容图1-4标题栏及明细表的格式及尺寸2.比例（GB/T14690-93）比例是图中图形与其实物相应要素的线性尺寸之比。

作图时，应尽可能地按机件的实际大小画出以方便看图。

如果机件太大或太小，可采用缩小或放大的比例画图。

国家标准中推荐供优先选用的比例，如表1-2。

必要时也允许采用图1-3中的比例。

同一机件不同视图应采用相同的比例，比例应标准在标题栏中，个别视图采用与标题栏不同的比例，应在视图名称的下方或右侧标注比例。

例如：表1-2国家标准中推荐供表1-3允许采用的比例字体示例d/2波d/2 剖视的分界线双d/2虚约d/2 的过渡线细约d/2 线齿轮的分度圆及分度线d表示线双约d/2中断线极限位置的轮廓线、假想投影轮廓线观察用的透明用材料冶金、砂轮等液体混凝土木材 剖面钢凝土剖面砖胶基图1-5尺寸的组成（1）尺寸界线表示所注尺寸的起止范围，用细实线绘制应由图形的轮廓线，轴线或对称中心线引出。
