0-320-游标万能角度尺-使用说明书

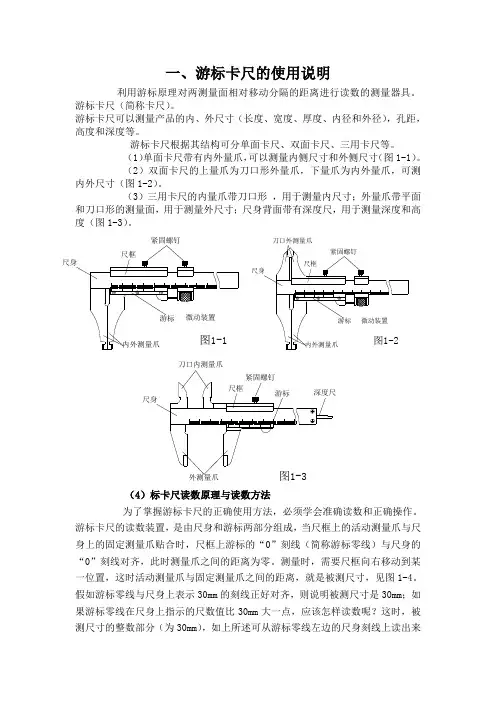

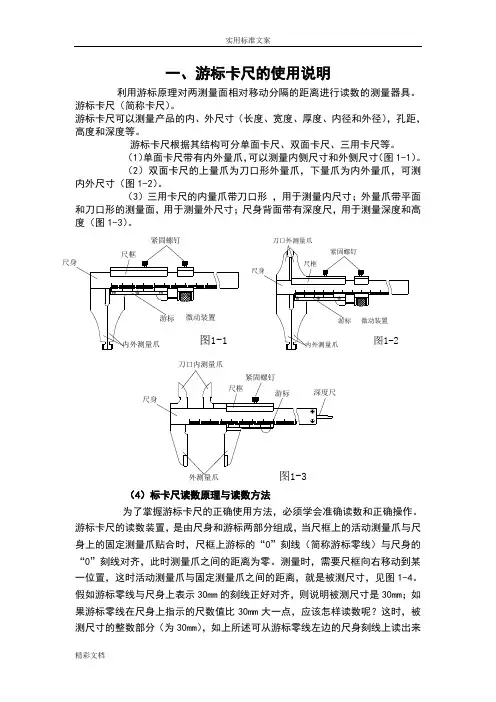

一、游标卡尺的使用说明利用游标原理对两测量面相对移动分隔的距离进行读数的测量器具。

游标卡尺（简称卡尺）。

游标卡尺可以测量产品的内、外尺寸（长度、宽度、厚度、内径和外径），孔距，高度和深度等。

游标卡尺根据其结构可分单面卡尺、双面卡尺、三用卡尺等。

（1）单面卡尺带有内外量爪，可以测量内侧尺寸和外侧尺寸（图1-1）。

（2）双面卡尺的上量爪为刀口形外量爪，下量爪为内外量爪，可测内外尺寸（图1-2）。

（3）三用卡尺的内量爪带刀口形 ，用于测量内尺寸；外量爪带平面和刀口形的测量面，用于测量外尺寸；尺身背面带有深度尺，用于测量深度和高度（图1-3）。

（4）标卡尺读数原理与读数方法为了掌握游标卡尺的正确使用方法，必须学会准确读数和正确操作。

游标卡尺的读数装置，是由尺身和游标两部分组成，当尺框上的活动测量爪与尺身上的固定测量爪贴合时，尺框上游标的“0”刻线（简称游标零线）与尺身的“0”刻线对齐，此时测量爪之间的距离为零。

测量时，需要尺框向右移动到某一位置，这时活动测量爪与固定测量爪之间的距离，就是被测尺寸，见图1-4。

假如游标零线与尺身上表示30mm 的刻线正好对齐，则说明被测尺寸是30mm ；如果游标零线在尺身上指示的尺数值比30mm 大一点，应该怎样读数呢？这时，被测尺寸的整数部分（为30mm ），如上所述可从游标零线左边的尺身刻线上读出来刀口内测量爪尺身尺框紧固螺钉游标深度尺外测量爪图1-3紧固螺钉尺框游标刀口外测量爪尺身内外测量爪图1-2微动装置紧固螺钉尺框游标尺身内外测量爪图1-1微动装置（图中箭头所指刻线），而比1mm小的小数部分则是借助游标读出来的（图中●所指刻线，为0.7mm），二者之和被测尺寸是30.7mm，这是游标测量器具的共同特点。

由此可见，游标卡尺的读数，关键在于小数部分的读数。

图1-4：游标卡尺测量尺寸游标的小数部分读数方法是首先看游标的哪一条线与尺身刻线对齐；然后把游标这条线的顺序数乘以游标读数值，就得出游标的读数，即游标的读数=游标读数值X游标对齐刻线的顺序数游标卡尺读数时可分三步：A、先读整数——看游标零线的左边，尺身上最靠近的一条刻线的数值，读出被测尺寸的整数部分；B、再读小数——看游标零线的右边，数出游标第几条刻线与尺身的数值刻线对齐，读出被测尺寸的小数部分（即游标读数值乘其对齐刻线的顺序数）；C、得出被测尺寸——把上面两次读数的整数部分和小数部分相加，就是卡尺的所测尺寸。

一、游标卡尺的使用说明利用游标原理对两测量面相对移动分隔的距离进行读数的测量器具。

游标卡尺（简称卡尺）。

游标卡尺可以测量产品的内、外尺寸（长度、宽度、厚度、内径和外径），孔距，高度和深度等。

游标卡尺根据其结构可分单面卡尺、双面卡尺、三用卡尺等。

（1）单面卡尺带有内外量爪，可以测量内侧尺寸和外侧尺寸（图1-1）。

（2）双面卡尺的上量爪为刀口形外量爪，下量爪为内外量爪，可测内外尺寸（图1-2）。

（3）三用卡尺的内量爪带刀口形 ，用于测量内尺寸；外量爪带平面和刀口形的测量面，用于测量外尺寸；尺身背面带有深度尺，用于测量深度和高度（图1-3）。

（4）标卡尺读数原理与读数方法为了掌握游标卡尺的正确使用方法，必须学会准确读数和正确操作。

游标卡尺的读数装置，是由尺身和游标两部分组成，当尺框上的活动测量爪与尺身上的固定测量爪贴合时，尺框上游标的“0”刻线（简称游标零线）与尺身的“0”刻线对齐，此时测量爪之间的距离为零。

测量时，需要尺框向右移动到某一位置，这时活动测量爪与固定测量爪之间的距离，就是被测尺寸，见图1-4。

假如游标零线与尺身上表示30mm 的刻线正好对齐，则说明被测尺寸是30mm ；如果游标零线在尺身上指示的尺数值比30mm 大一点，应该怎样读数呢？这时，被测尺寸的整数部分（为30mm ），如上所述可从游标零线左边的尺身刻线上读出来刀口内测量爪尺身尺框紧固螺钉游标深度尺外测量爪图1-3紧固螺钉尺框游标刀口外测量爪尺身内外测量爪图1-2微动装置紧固螺钉尺框游标尺身内外测量爪图1-1微动装置（图中箭头所指刻线），而比1mm小的小数部分则是借助游标读出来的（图中●所指刻线，为0.7mm），二者之和被测尺寸是30.7mm，这是游标测量器具的共同特点。

由此可见，游标卡尺的读数，关键在于小数部分的读数。

图1-4：游标卡尺测量尺寸游标的小数部分读数方法是首先看游标的哪一条线与尺身刻线对齐；然后把游标这条线的顺序数乘以游标读数值，就得出游标的读数，即游标的读数=游标读数值X游标对齐刻线的顺序数游标卡尺读数时可分三步：A、先读整数——看游标零线的左边，尺身上最靠近的一条刻线的数值，读出被测尺寸的整数部分；B、再读小数——看游标零线的右边，数出游标第几条刻线与尺身的数值刻线对齐，读出被测尺寸的小数部分（即游标读数值乘其对齐刻线的顺序数）；C、得出被测尺寸——把上面两次读数的整数部分和小数部分相加，就是卡尺的所测尺寸。

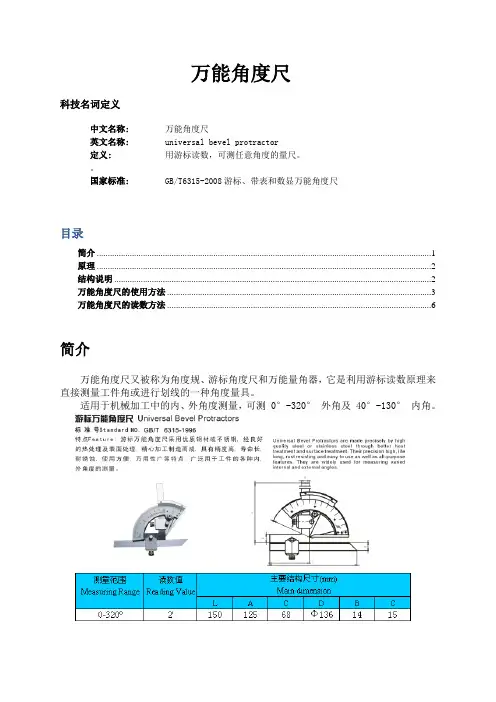

万能角度尺科技名词定义中文名称: 万能角度尺英文名称: universal bevel protractor定义: 用游标读数，可测任意角度的量尺。

国家标准:GB/T6315-2008游标、带表和数显万能角度尺目录简介 (1)原理 (2)结构说明 (2)万能角度尺的使用方法 (3)万能角度尺的读数方法 (6)简介万能角度尺又被称为角度规、游标角度尺和万能量角器，它是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。

适用于机械加工中的内、外角度测量，可测0°-320° 外角及40°-130° 内角。

原理万能角度尺是用来测量工件内、外角度的量具，其结构如图所示。

万能角度尺的读数机构是根据游标原理制成的。

主尺刻线每格为1°。

游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为，也就是说万能角度尺读数准确度为2’。

其读数方法与游标卡尺完全相同。

结构说明测量时应先校准零位，万能角度尺的零位，是当角尺与直尺均装上，而角尺的底边及基尺与直尺无间隙接触，此时主尺与游标的“0”线对准。

调整好零位后，通过改变基尺、角尺、直尺的相互位置可测试0－320°范围内的任意角。

应用万能角度尺测量工件时，要根据所测角度适当组合量尺，万能角度尺的结构：它由尺身、90°角尺、游标、制动器、基尺、直尺、卡块等组成。

万能角度尺的测量范围游标万能角度尺有Ⅰ型Ⅱ型两种,其测量范围分别为0°~320°和0°~360°。

图1 Ⅰ型图2 Ⅱ型万能角度尺的使用方法测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。

这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。

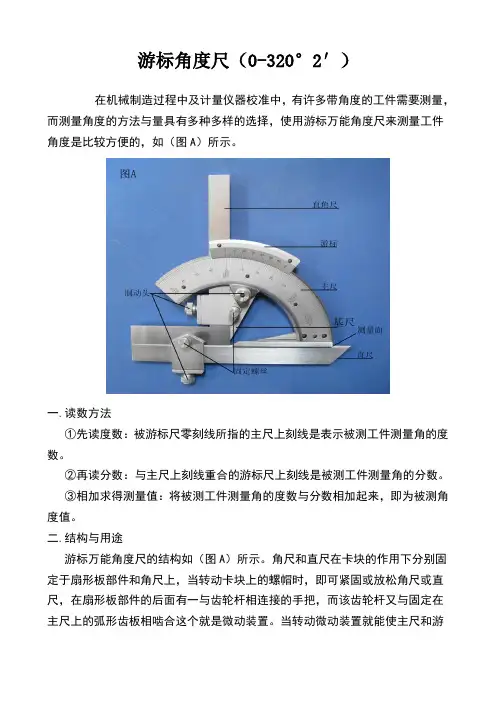

游标角度尺（0-320°2′）在机械制造过程中及计量仪器校准中，有许多带角度的工件需要测量，而测量角度的方法与量具有多种多样的选择，使用游标万能角度尺来测量工件角度是比较方便的，如（图A）所示。

一.读数方法①先读度数：被游标尺零刻线所指的主尺上刻线是表示被测工件测量角的度数。

②再读分数：与主尺上刻线重合的游标尺上刻线是被测工件测量角的分数。

③相加求得测量值：将被测工件测量角的度数与分数相加起来，即为被测角度值。

二.结构与用途游标万能角度尺的结构如（图A）所示。

角尺和直尺在卡块的作用下分别固定于扇形板部件和角尺上，当转动卡块上的螺帽时，即可紧固或放松角尺或直尺，在扇形板部件的后面有一与齿轮杆相连接的手把，而该齿轮杆又与固定在主尺上的弧形齿板相啮合这个就是微动装置。

当转动微动装置就能使主尺和游标尺作细微的相对移动，以精确地调整测量值，但当把制动头上的螺帽拧紧后，则扇形板部件与主尺被紧固在一起，而不能有任何相对移动。

游标万能角度尺主要用于测量各种形状工件与样板的内、外角度以及角度划线。

三.使用和注意事项1.零值检查：使用前将游标万能角度尺擦拭干净，检查各部分相互作用是否灵活可靠，然后移动直尺使其与基尺的测量面相互接触，直到无光隙可见为止。

同时观察主尺零刻线与游标零刻线是否对准；游标尺的尾刻线与主尺相应刻线是否对准，如对准便可使用，不对准则需要调整。

2.测量0°～50°之间的角度时，被测工件放在基尺和直尺的测量面之间，如图（B-4）所示。

3.测量50°～140°之间的角度时，把角尺取下，将直尺换在角尺位置上，把被测工件放在基尺和直尺的测量面之间，如图（B-1），（B-2）所示。

4、测量140°～230°之间的角度时，把直尺取下换上角尺，但要把角尺推进去，直到角尺上短边的90°角尖和基尺的尖端对齐为止，然后把角尺和基尺的测量面靠在被测工件的表面上进行测量，如图（B-3），（B-5）所示。

万能角度尺使用说明
一、产品介绍：
二、产品组成：
1.万能角度尺主体：由两条可伸缩的杆组成，杆上有刻度标记，方便测量。

2.固定螺钉：用于固定角度尺的伸缩杆，保持所需的角度。

三、使用方法：
1.调整角度尺：将角度尺两条杆上的固定螺钉旋紧，使其保持在所需的角度上。

2.测量角度：将角度尺放置在您需要测量的物体或表面上，确保尽可能贴紧物体。

四、特殊用途：
1.用作画板切割辅助工具：将角度尺固定在适当的角度上，然后使用刀具沿着角度尺的边缘切割画板。

2.用于测量不规则曲线：将角度尺按照曲线的形状进行调整，并将角度读数记录下来。

五、使用注意事项：
1.使用前请确保角度尺主体和固定螺钉没有损坏。

2.使用过程中请注意安全，避免伤到手指。

3.避免将角度尺暴露在高温或阳光直射的地方，以防止其变形。

4.定期清洁角度尺，防止灰尘积聚影响使用效果。

六、常见问题解答：
问题1：角度尺无法固定在所需角度上。

解答：请检查固定螺钉是否松动，如有需要，请使用工具旋紧固定螺钉。

问题2：角度尺出现划痕或变形。

解答：请避免将角度尺暴露在高温环境中，同时避免使用硬物撞击角度尺，以保持其完好无损。

七、维护保养：
1.定期清洁：使用干净的湿布擦拭角度尺主体，确保其光滑无灰尘。

2.存放方式：将角度尺放置在干燥通风的地方，避免阳光直射和湿度过高。

八、产品规格：
材质：高质量塑料
尺寸：根据实际产品尺寸为准
九、售后服务：。

万能角度尺是根据游标卡尺原理设计而成的，是测量工件内外角的量具，在机械工程中应用广发，相信很多刚入门的设计师还不知道怎么使用角度尺，今天就讲讲万能角度尺的用法。

一、万能角度尺的种类二、0-320°万能角度尺的组成结构0-320°万能角度尺主要有以下部分组成：直角尺、直尺、主尺、游标、基尺、扇形板、制动头、卡块。

三、0-50°测量方法将直角尺、直尺所有部件全部安装上，被测物放在基尺和直尺的夹角之间进行测量。

四、50-140°测量方法将直角尺卸掉，把直尺安装上，使直尺与扇形板连在一起，被测物放在基尺和直尺的夹角之间进行测量。

五、140-230°测量方法把直尺和卡块卸掉，只把直角尺安装上，同时将直角尺推上去，使直角尺外直角与基尺尖头对齐，被测物放在基尺和直角尺的夹角之间进行测量。

六、230-320°测量方法把直角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺），被测物放在基尺和扇形板的夹角之间进行测量。

七、读数方法根据测量的角度范围，整度数由游标0刻度线在主尺上从左至右所达到的最大整数格读得，不足的部分由游标刻度上和主尺上完全对齐的刻度读得。

扩展资料：万能角度尺定义：万能角度尺又被称为角度规、游标角度尺和万能量角器，是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。

万能角度尺适用于机械加工中的内、外角度测量，可测0°-320°外角及40°-130°内角。

万能角度尺的读数机构是根据游标原理制成的。

主尺刻线每格为1°。

游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为2'，也就是说万能角度尺读数准确度为2'。

除此之外还有5'和10'两种精度。

其读数方法与游标卡尺完全相同。

保养及保管：使用前，先将万能角度尺擦拭干净，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动，然后对零位；测量时，放松制动器上的螺帽，移动主尺座作粗调整，再转动游标背面的手把作精细调整，直到使角度尺的两测量面与被测工件的工作面密切接触为止。

-－游标万能角度尺－使用说明书————————————————————————————————作者：————————————————————————————————日期：ﻩ游标角度尺（0-32０°２′）使用说明书在机械制造过程中及计量仪器校准中,有许多带角度的工件需要测量，而测量角度的方法与量具有多种多样的选择，使用游标万能角度尺来测量工件角度是比较方便的,如(图A ）所示。

图A一、读数方法①先读度数：被游标尺零刻线所指的主尺上刻线是表示被测工件测量角的度数。

② 读分数:与主尺上刻线重合的游标尺上刻线是被测工件测量角的分数。

③ 相加求得测量值：将被测工件测量角的度数与分数相加起来，即为被测角度值。

二、结构与用途游标万能角度尺的结构如（图A ）所示。

角尺和直尺在卡块的作用下分别固定于扇形板部件和角尺上,当转动卡块上的螺帽时,即可紧固或放松角尺或直尺，在扇形板部件的后面有一与齿轮杆相连接的手把,而该齿轮杆又与固定在主尺上的弧形齿板相啮合这个就是微动装置。

当转动微动装置就能使主尺和游标尺作细微的相对移动，以精确地调整测量值,但当把制动头上的螺帽拧紧后,则扇形板部件与主尺被紧固在一起,而不能有任何相对移动。

游标万能角度尺主要用于测量各种形状工件与样板的内、外角度以及角度划线。

三、使用和注意事项主尺直角尺游标基尺制动头扇形板卡块直尺1、零值检查：使用前将游标万能角度尺擦拭干净,检查各部分相互作用是否灵活可靠,然后移动直尺使其与基尺的测量面相互接触,直到无光隙可见为止。

同时观察主尺零刻线与游标零刻线是否对准;游标尺的尾刻线与主尺相应刻线是否对准，如对准便可使用,不对准则需要调整。

2、测量0°～5０°之间的角度时,被测工件放在基尺和直尺的测量面之间，如图(B－4)所示。

3、测量50°～140°之间的角度时，把角尺取下,将直尺换在角尺位置上,把被测工件放在基尺和直尺的测量面之间，如图(B－1),(B-2）所示。

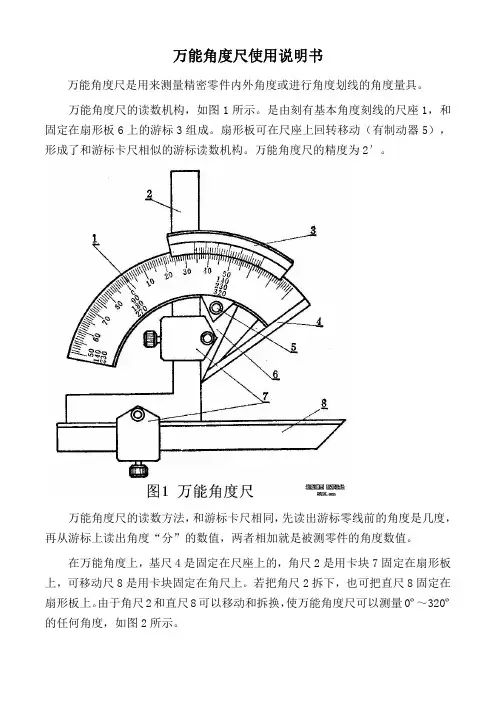

万能角度尺使用说明书万能角度尺是用来测量精密零件内外角度或进行角度划线的角度量具。

万能角度尺的读数机构，如图1所示。

是由刻有基本角度刻线的尺座1，和固定在扇形板6上的游标3组成。

扇形板可在尺座上回转移动（有制动器5），形成了和游标卡尺相似的游标读数机构。

万能角度尺的精度为2′。

万能角度尺的读数方法，和游标卡尺相同，先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，两者相加就是被测零件的角度数值。

在万能角度上，基尺4是固定在尺座上的，角尺2是用卡块7固定在扇形板上，可移动尺8是用卡块固定在角尺上。

若把角尺2拆下，也可把直尺8固定在扇形板上。

由于角尺2和直尺8可以移动和拆换，使万能角度尺可以测量0º～320º的任何角度，如图2所示。

由图2可见，角尺和直尺全装上时，可测量0º～50的外角度，仅装上直尺时，可测量50º～140º的角度，仅装上角尺时，可测量140º～230’的角度，把角尺和直尺全拆下时，可测量230º～320º的角度(即可测量40º～130º的内角度)。

万能量角尺的尺座上，基本角度的刻线只有0～90º,如果测量的零件角度大于90º，则在读数时，应加上一个基数（90º；180º；270º；）。

当零件角度为：>90º～180º，被测角度=90º+量角尺读数，>180º～270º，被测角度=180º+量角尺读数，>270º～320º被测角度=270º+量角尺读数。

用万能角度尺测量零件角度时，应使基尺与零件角度的母线方向一致，且零件应与量角尺的两个测量面的全长上接触良好，以免产生测量误差。

万能角度尺使用说明书万能角度尺是用来测量精密零件内外角度或进行角度划线的角度量具。

万能角度尺的读数机构，如图所示。

是由刻有基本角度刻线的主尺，和固定在扇形板上的游标组成。

扇形板可在主尺上回转移动（有制动器），形成了和游标卡尺相似的游标读数机构。

角度尺的精度万能为2'I型万能角度尺的结构宜角尺游标万能角度尺的读数及使用方法测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。

这时，要先松开制动头上的螺母, 移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。

然后拧紧制动器上的螺母，把角度尺取下来进行读数。

（1）测量0° -50。

之间角度角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量⑵测量50° -140。

之间角度可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。

工件的被测部位放在基尺和直尺的测量面之间进行测量。

也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边与长边的交线和基尺的尖棱对齐为止。

把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

⑶ 测量140° -230。

之间角度把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止。

把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

^2#il弧和--4）测量230° -320。

之间角度（即40° -130。

的内角）把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。

把产品的被测部位放在基尺和扇形板测量面之间进行测量万能量角尺的主尺上，基本角度的刻线只有0〜90o,如果测量的零件角度大于90o,贝恠读数时，应加上一个基数（90o；180o；270o；）。

当零件角度为：＞90o〜180o，被测角度=90o+量角尺读数，＞180o〜270o,被测角度=180o+量角尺读数，＞270o〜320o被测角度=270o+量角尺读数。

万能角度尺原理及使用说明-CAL-FENGHAI.-(YICAI)-Company One1万能角度尺科技名词定义中文名称: 万能角度尺英文名称: universal bevel protractor定义: 用游标读数，可测任意角度的量尺。

国家标准:GB/T6315-2008游标、带表和数显万能角度尺目录简介 ....................................................................................................................... 错误!未定义书签。

原理 ....................................................................................................................... 错误!未定义书签。

结构说明 ............................................................................................................... 错误!未定义书签。

万能角度尺的使用方法 ....................................................................................... 错误!未定义书签。

万能角度尺的读数方法 ....................................................................................... 错误!未定义书签。

简介万能角度尺又被称为角度规、游标角度尺和万能量角器，它是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。

万能角度尺使用说明书万能角度尺是用来测量精密零件内外角度或进行角度划线的角度量具。

万能角度尺的读数机构，如图1所示。

是由刻有基本角度刻线的尺座1，和固定在扇形板6上的游标3组成。

扇形板可在尺座上回转移动（有制动器5），形成了和游标卡尺相似的游标读数机构。

万能角度尺的精度为2′。

万能角度尺的读数方法，和游标卡尺相同，先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，两者相加就是被测零件的角度数值。

在万能角度上，基尺4是固定在尺座上的，角尺2是用卡块7固定在扇形板上，可移动尺8是用卡块固定在角尺上。

若把角尺2拆下，也可把直尺8固定在扇形板上。

由于角尺2和直尺8可以移动和拆换，使万能角度尺可以测量0º～320º的任何角度，如图2所示。

由图2可见，角尺和直尺全装上时，可测量0º～50的外角度，仅装上直尺时，可测量50º～140º的角度，仅装上角尺时，可测量140º～230’的角度，把角尺和直尺全拆下时，可测量230º～320º的角度(即可测量40º～130º的内角度)。

万能量角尺的尺座上，基本角度的刻线只有0～90º,如果测量的零件角度大于90º，则在读数时，应加上一个基数（90º；180º；270º；）。

当零件角度为：>90º～180º，被测角度=90º+量角尺读数，>180º～270º，被测角度=180º+量角尺读数，>270º～320º被测角度=270º+量角尺读数。

用万能角度尺测量零件角度时，应使基尺与零件角度的母线方向一致，且零件应与量角尺的两个测量面的全长上接触良好，以免产生测量误差。

一、游标卡尺的使用说明利用游标原理对两测量面相对移动分隔的距离进行读数的测量器具。

游标卡尺（简称卡尺）。

游标卡尺可以测量产品的内、外尺寸（长度、宽度、厚度、内径和外径），孔距，高度和深度等。

游标卡尺根据其结构可分单面卡尺、双面卡尺、三用卡尺等。

（1）单面卡尺带有内外量爪，可以测量内侧尺寸和外侧尺寸（图1-1）。

（2）双面卡尺的上量爪为刀口形外量爪，下量爪为内外量爪，可测内外尺寸（图1-2）。

（3）三用卡尺的内量爪带刀口形 ，用于测量内尺寸；外量爪带平面和刀口形的测量面，用于测量外尺寸；尺身背面带有深度尺，用于测量深度和高度（图1-3）。

（4）标卡尺读数原理与读数方法为了掌握游标卡尺的正确使用方法，必须学会准确读数和正确操作。

游标卡尺的读数装置，是由尺身和游标两部分组成，当尺框上的活动测量爪与尺身上的固定测量爪贴合时，尺框上游标的“0”刻线（简称游标零线）与尺身的“0”刻线对齐，此时测量爪之间的距离为零。

测量时，需要尺框向右移动到某一位置，这时活动测量爪与固定测量爪之间的距离，就是被测尺寸，见图1-4。

假如游标零线与尺身上表示30mm 的刻线正好对齐，则说明被测尺寸是30mm ；如果游标零线在尺身上指示的尺数值比30mm 大一点，应该怎样读数呢？这时，被测尺寸的整数部分（为30mm ），如上所述可从游标零线左边的尺身刻线上读出来刀口内测量爪尺身尺框紧固螺钉游标深度尺外测量爪图1-3紧固螺钉尺框游标刀口外测量爪尺身内外测量爪图1-2微动装置紧固螺钉尺框游标尺身内外测量爪图1-1微动装置（图中箭头所指刻线），而比1mm小的小数部分则是借助游标读出来的（图中●所指刻线，为0.7mm），二者之和被测尺寸是30.7mm，这是游标测量器具的共同特点。

由此可见，游标卡尺的读数，关键在于小数部分的读数。

图1-4：游标卡尺测量尺寸游标的小数部分读数方法是首先看游标的哪一条线与尺身刻线对齐；然后把游标这条线的顺序数乘以游标读数值，就得出游标的读数，即游标的读数=游标读数值X游标对齐刻线的顺序数游标卡尺读数时可分三步：A、先读整数——看游标零线的左边，尺身上最靠近的一条刻线的数值，读出被测尺寸的整数部分；B、再读小数——看游标零线的右边，数出游标第几条刻线与尺身的数值刻线对齐，读出被测尺寸的小数部分（即游标读数值乘其对齐刻线的顺序数）；C、得出被测尺寸——把上面两次读数的整数部分和小数部分相加，就是卡尺的所测尺寸。
