PFC开关电源功率因数校正原理

三相维也纳pfc工作原理三相维也纳PFC（功率因数校正）是一种功率电子装置，用于提高三相交流电源的功率因数和整流质量。

它通过控制交流电网电压和电流之间的相位差来实现功率因数的校正。

在本文中，我们将详细介绍三相维也纳PFC的工作原理。

一、三相维也纳PFC的基本原理```┌───────┐CVin ────>│ │── RLoad│PFC│GND────>││──L└───────┘```其中Vin是输入电压，PFC是功率因数校正装置，RLoad是负载电阻，C是输入滤波电容，L是输出滤波电感。

二、工作过程1.导通期在导通期，PFC的开关器件（如MOSFET、IGBT等）导通，输出电流流过三相维也纳PFC系统。

此时，电流和电压之间的相位差被控制在较小的范围内，以使功率因数达到接近1的目标。

此阶段的开关周期通常在几十千赫兹范围内。

在导通期，输入电压通过输入滤波电容C，经过三相维也纳PFC系统，流入负载电阻RLoad。

同时，电流通过输出滤波电感L，形成一个定向流。

所以，导通期的功率因数主要由开关器件的控制决定。

2.关断期在关断期，PFC的开关器件关断，输出电流停止流动。

此时，负载电阻上的电流仍然继续流动，但方向相反，形成了一个反向电流。

关断期的时间周期通常与导通期时间周期相等。

在关断期，营业电容C和电感L会对流过它们的电流进行平滑处理，以减少高频谐波。

同时，由于开关器件的关断，输入电源不再对负载电阻施加电压和电流。

三、优点和应用1.提高功率因数：三相维也纳PFC可以将功率因数从低值（如0.6、0.7）提高到接近1的理论最大值，以减少电网对电源的负荷。

2.减少谐波：三相维也纳PFC可以减少谐波，以改善电源质量。

3.降低线损：三相维也纳PFC可以减少电网上的电压和电流，降低线损。

总之，三相维也纳PFC是一种利用功率电子器件控制电流和电压之间的相位差，以提高功率因数的技术。

它具有提高电源效用、降低谐波、减少线损等优点，广泛应用于各个领域。

pfc的电路工作原理
PFC（功率因数校正）电路是一种用于改善电源系统功率因数
的装置。

它主要用于交流至直流电源转换过程中，在输入电流与输入电压之间维持恒定的功率因数。

PFC电路的工作原理基于控制电流波形，以使其与输入电压波形保持同步，并在每个交流周期内保持恒定的功率因数。

其基本原理是通过在输入电源上加入电感器和电容器等元件，形成一个滤波器，滤除输入电源中的谐波成分，从而改善功率因数。

具体而言，PFC电路实现功率因数校正的过程如下：
1. 输入电压测量：PFC电路首先测量输入电压的幅值和频率。

2. 输入电压整流：交流输入电压经过整流器将其转换为直流电压，但会引入谐波成分。

3. 调整电流波形：通过在输入电流路径中加入电感器，对电流进行调整，使其与输入电压保持同步，并尽量趋近正弦波形。

4. 集成电路控制：使用集成电路控制器来监测和控制电流波形，以便调整开关频率和占空比，以实现恒定功率因数。

5. 输出滤波：通过连接电容器并使用滤波电路，滤除电流中的高频谐波成分。

通过上述步骤，PFC电路能够在输入电压和电流之间保持恒定
的相位差，从而提高功率因数，减少功率损耗，并提高电能利用率。

这对于电力系统中的各种应用和设备，特别是对于大功率设备和高功率因数要求的设备来说，具有重要意义。

功率因数校正(英文缩写是PFC)是目前比较流行的一个专业术语。

PFC 是在20世纪80年代发展起来的一项新技术，其背景源于离线开关电源的迅速发展和荧光灯交流电子镇流器的广泛应用。

PFC 电路的作用不仅仅是提高线路或系统的功率因数，更重要的是可以解决电磁干扰(EMI)和电磁兼容(EMC)问题。

线路功率因数降低的原因及危害 导致功率因数降低的原因有两个，一个是线路电压与电流之间的相位角中，另一个是电流或电压的波形失真。

前一个原因人们是比较熟悉的。

而后者在电工学等书籍中却从未涉及。

功率因数(PF)定义为有功功率(P)与视在功率(S)之比值，即PF=P/S 。

对于线路电压和电流均为正弦波波形并且二者相位角Φ时，功率因数PF 即为COS Φ。

由于很多家用电器(如排风扇、抽油烟机等)和电气设备是既有电阻又有电抗的阻抗负载，所以才会存在着电压与电流之间的相位角Φ。

这类电感性负载的功率因数都较低(一般为0.5-0.6)，说明交流(AC)电源设备的额定容量不能充分利用，输出大量的无功功率，致使输电效率降低。

为提高负载功率因数，往往采取补偿措施。

最简单的方法是在电感性负载两端并联电容器，这种方法称为并联补偿。

PFC 方案完全不同于传统的“功率因数补偿”，它是针对非正弦电流波形而采取的提高线路功率因数、迫使AC 线路电流追踪电压波形的瞬时变化轨迹，并使电流与电压保持同相位，使系统呈纯电阻性的技术措施。

长期以来，像开关型电源和电子镇流器等产品，都是采用桥式整流和大容量电容滤波电路来实现AC-DC 转换的。

由于滤波电容的充、放电作用，在其两端的直流电压出现略呈锯齿波的纹波。

滤波电容上电压的最小值远非为零，与其最大值(纹波峰值)相差并不多。

根据桥式整流二极管的单向导电性，只有在AC 线路电压瞬时值高于滤波电容上的电压时，整流二极管才会因正向偏置而导通，而当AC 输入电压瞬时值低于滤波电容上的电压时，整流二极管因反向偏置而截止。

PFC电路就是利用这个方法,但是加入了一个电路,使的来自交流电源的电 流是一个正弦波并与交流电压同相位.此时误差电压信号的调变是由整流后的 交流电压和输出电压的变化来控制的,最后误差电压信号反馈至PWM控制器.也 就是说,当交流电压高时,PFC电路就从交流电源吸取较多的功率;反之,若交流 电压较低,则吸收较少的功率,这样就可以抑制交流电流谐波的产生.
西安赛维技术培训
5、目前PFC开关电源部分,起到开关作用的斩波管(K)有两种工 作方式： （1）连续导通模式(CCM)：
开关管的工作频率一定,而导通的占空比(系数)随被斩波电压的幅度变 化而变化,如图8所示。
图中T1和T2的位置:T1在被斩波电压(半个周期)的低电压区,T2在被斩波 电压的高电压区,T1(时间)＝T2(时间).从图中可以看到,所有的开关周期时 间都相等,这说明在被斩波电压的任何幅度时,斩波管的工作频率不变.从图8 中可以看出,在高电压区和低电压区,每个斩波周期内的占空比不同(T1和T2 的时间相同,而上升脉冲的宽度不同),被斩波电压为零时(无电压),斩波频率 仍然不变,所以称为连续导通模式(CCM),该种模式一般应用在250W～2000W的 设备上。
西安赛维技术培训
图10 等离子三星V2屏PFC开关电源基本框图(CCM)
西安赛维技术培训
图11 海信液晶TLM3277电视开关电源基本框图
西安赛维技术培训
谢谢大家！
西安赛维技术培训
4、斩波器部分:(PFC开关电源)
整流二极管整流以后不加滤波电容器,把未经滤波的脉动正半周电压作为 斩波器的供电电源,由于斩波器一连串做“开关”工作脉动的正电压被“斩” 成图7所示的电流波形,其波形的特点： （1）电流波形是断续的,其包络线和电压波形相同,并且包络线和电压波形 相位同相； （2）由于斩波作用,半波脉动的直流电变成高频(由斩波频率决定,约 100KHz).

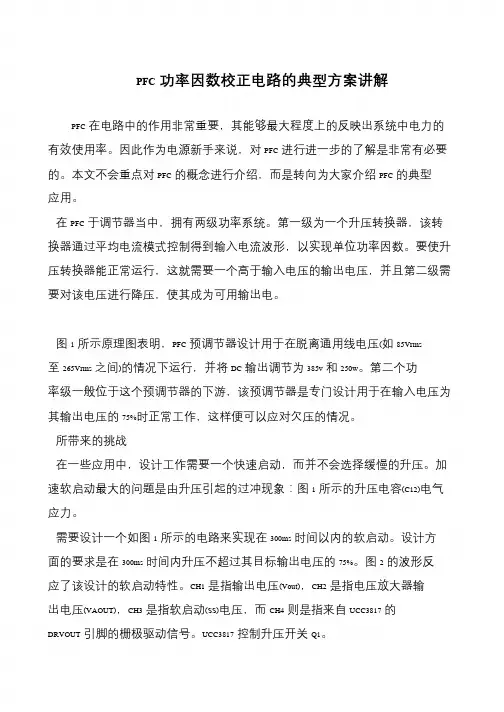

PFC功率因数校正电路的典型方案讲解
PFC在电路中的作用非常重要，其能够最大程度上的反映出系统中电力的有效使用率。

因此作为电源新手来说，对PFC进行进一步的了解是非常有必要的。

本文不会重点对PFC的概念进行介绍，而是转向为大家介绍PFC的典型应用。

在PFC于调节器当中，拥有两级功率系统。

第一级为一个升压转换器，该转换器通过平均电流模式控制得到输入电流波形，以实现单位功率因数。

要使升压转换器能正常运行，这就需要一个高于输入电压的输出电压，并且第二级需要对该电压进行降压，使其成为可用输出电。

图1所示原理图表明，PFC预调节器设计用于在脱离通用线电压(如85Vrms 至265Vrms之间)的情况下运行，并将DC输出调节为385v和250w。

第二个功率级一般位于这个预调节器的下游，该预调节器是专门设计用于在输入电压为其输出电压的75%时正常工作，这样便可以应对欠压的情况。

所带来的挑战
在一些应用中，设计工作需要一个快速启动，而并不会选择缓慢的升压。

加速软启动最大的问题是由升压引起的过冲现象：图1所示的升压电容(C12)电气应力。

需要设计一个如图1所示的电路来实现在300ms时间以内的软启动。

设计方面的要求是在300ms时间内升压不超过其目标输出电压的75%。

图2的波形反应了该设计的软启动特性。

CH1是指输出电压(Vout)，CH2是指电压放大器输出电压(VAOUT)，CH3是指软启动(SS)电压，而CH4则是指来自UCC3817的DRVOUT引脚的栅极驱动信号。

UCC3817控制升压开关Q1。

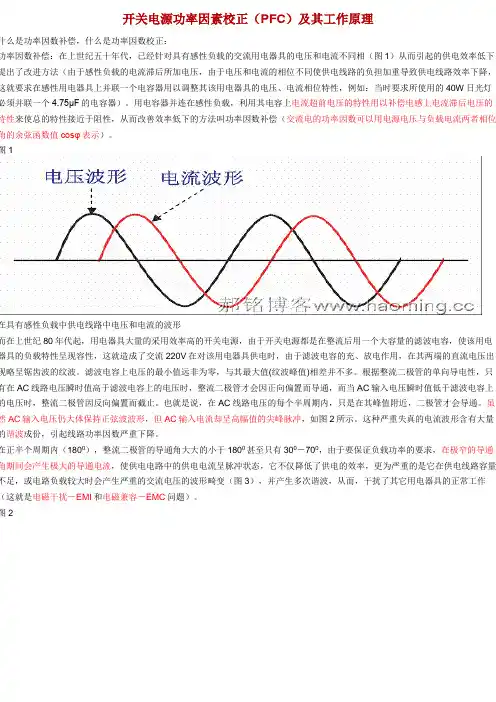

开关电源功率因素校正（PFC）及其工作原理什么是功率因数补偿，什么是功率因数校正：功率因数补偿：在上世纪五十年代，已经针对具有感性负载的交流用电器具的电压和电流不同相（图1）从而引起的供电效率低下提出了改进方法（由于感性负载的电流滞后所加电压，由于电压和电流的相位不同使供电线路的负担加重导致供电线路效率下降，这就要求在感性用电器具上并联一个电容器用以调整其该用电器具的电压、电流相位特性，例如：当时要求所使用的40W日光灯必须并联一个4.75μF的电容器）。

用电容器并连在感性负载，利用其电容上电流超前电压的特性用以补偿电感上电流滞后电压的特性来使总的特性接近于阻性，从而改善效率低下的方法叫功率因数补偿（交流电的功率因数可以用电源电压与负载电流两者相位角的余弦函数值cosφ表示）。

图1在具有感性负载中供电线路中电压和电流的波形而在上世纪80年代起，用电器具大量的采用效率高的开关电源，由于开关电源都是在整流后用一个大容量的滤波电容，使该用电器具的负载特性呈现容性，这就造成了交流220V在对该用电器具供电时，由于滤波电容的充、放电作用，在其两端的直流电压出现略呈锯齿波的纹波。

滤波电容上电压的最小值远非为零，与其最大值(纹波峰值)相差并不多。

根据整流二极管的单向导电性，只有在AC线路电压瞬时值高于滤波电容上的电压时，整流二极管才会因正向偏置而导通，而当AC输入电压瞬时值低于滤波电容上的电压时，整流二极管因反向偏置而截止。

也就是说，在AC线路电压的每个半周期内，只是在其峰值附近，二极管才会导通。

虽然AC输入电压仍大体保持正弦波波形，但AC输入电流却呈高幅值的尖峰脉冲，如图2所示。

这种严重失真的电流波形含有大量的谐波成份，引起线路功率因数严重下降。

在正半个周期内（1800），整流二极管的导通角大大的小于1800甚至只有300－700，由于要保证负载功率的要求，在极窄的导通角期间会产生极大的导通电流，使供电电路中的供电电流呈脉冲状态，它不仅降低了供电的效率，更为严重的是它在供电线路容量不足，或电路负载较大时会产生严重的交流电压的波形畸变（图3），并产生多次谐波，从而，干扰了其它用电器具的正常工作（这就是电磁干扰－EMI和电磁兼容－EMC问题）。

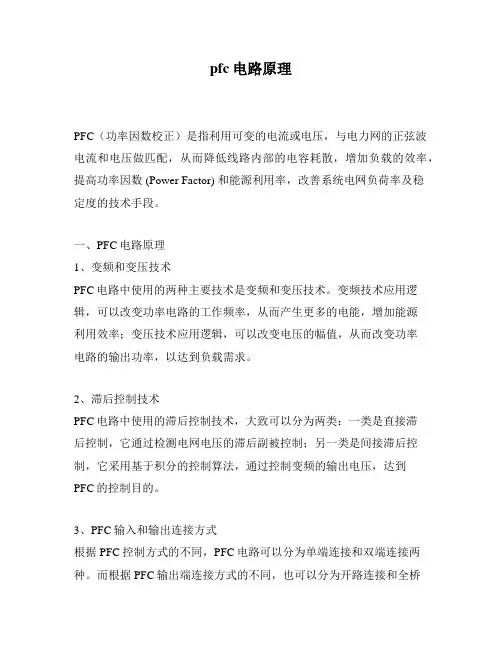

pfc电路原理PFC（功率因数校正）是指利用可变的电流或电压，与电力网的正弦波电流和电压做匹配，从而降低线路内部的电容耗散，增加负载的效率，提高功率因数 (Power Factor) 和能源利用率，改善系统电网负荷率及稳定度的技术手段。

一、PFC电路原理1、变频和变压技术PFC电路中使用的两种主要技术是变频和变压技术。

变频技术应用逻辑，可以改变功率电路的工作频率，从而产生更多的电能，增加能源利用效率；变压技术应用逻辑，可以改变电压的幅值，从而改变功率电路的输出功率，以达到负载需求。

2、滞后控制技术PFC电路中使用的滞后控制技术，大致可以分为两类：一类是直接滞后控制，它通过检测电网电压的滞后副被控制；另一类是间接滞后控制，它采用基于积分的控制算法，通过控制变频的输出电压，达到PFC的控制目的。

3、PFC输入和输出连接方式根据PFC控制方式的不同，PFC电路可以分为单端连接和双端连接两种。

而根据PFC输出端连接方式的不同，也可以分为开路连接和全桥连接两种。

二、特点1、有效提高功率因数PFC电路只要控制正确，就可以有效提高功率因数，并且对负载进行定额功率输出，使系统能够协助其效率有明显提高。

2、降低线路内部的电容耗散由于PFC的设计，能够减少电源系统内部的线路电容耗散，并使电源能够表现出更好的可靠性。

3、降低负载对电网的吸收PFC电路能够降低负载对电网供电的吸收，使得系统对电网的负荷得到明显减轻，保证系统的稳定性。

三、应用PFC电路的应用非常广泛，通常可用在发电机本身的抑制，电源供电的负载平衡，便携式电子产品的供电，和大功率电源的保护中。

特别是在高负载的电网条件下，使用PFC电路的保护，更能有效的提高电源的可靠性，改善系统的性能。

四、优缺点1、优点：（1）能有效提高功率因数，提高能源利用率。

（2）降低线路内部的电容耗散，减少电源系统内部的电磁干扰。

（3）降低负载对电网的吸收，改善系统电网负荷率及稳定度。

电源pfc电路工作原理详解电源PFC电路是电源的一个重要组成部分，其主要作用是提高电源的功率因数，减少谐波污染，降低电网损耗。

本文将详细介绍电源PFC电路的工作原理。

一、PFC电路的基本原理PFC电路的全称为功率因数校正电路，其主要作用是使输入电流与输入电压之间的相位差尽可能接近于零，从而提高功率因数。

在传统的电源中，因为电感、电容等元件的存在，输入电流与输入电压之间的相位差比较大，功率因数较低，容易对电网造成污染。

而PFC电路则通过电路设计和控制算法的优化，实现电流与电压的同相，从而达到提高功率因数的目的。

二、PFC电路的工作原理PFC电路的基本原理是利用电容器和电感器等元件对输入电压进行整流和滤波，然后通过控制器对输入电流进行调节，使其与输入电压之间的相位差尽可能接近于零。

具体的工作原理如下：1.整流和滤波将输入电压通过整流电路转换为直流电压，然后通过电容器进行滤波，使得直流电压稳定。

这样，就可以消除输入电压中的谐波成分，降低对电网的干扰。

2.电流控制接下来，利用控制器对电流进行调节。

控制器通过对电源开关管的控制，调节电源输出电流，使其与输入电压之间的相位差尽可能接近于零。

为了实现这个目的，控制器需要监测输入电流和输入电压，并根据电路设计和控制算法进行计算和调整。

3.反馈控制为了确保PFC电路的稳定性和精度，需要加入反馈控制回路。

具体来说，就是通过采集输出电压，与参考电压进行比较，然后通过PID控制算法调节输出电流，使其稳定在设定值附近，从而保证电源的稳定性和性能。

三、PFC电路的优点1.提高功率因数PFC电路可以使输入电流与输入电压之间的相位差尽可能接近于零，从而提高功率因数，减少对电网的污染。

2.降低谐波污染PFC电路可以消除输入电压中的谐波成分，降低对电网的干扰，提高电源的稳定性和性能。

3.节能降耗PFC电路可以降低电网损耗，减少电能的浪费，从而实现节能降耗的效果。

四、PFC电路的应用PFC电路广泛应用于电源、照明、电动工具、电动车辆等领域。

pfc的电路工作原理
PFC（功率因数校正）电路的工作原理是通过对输入电压进行
整流和滤波，然后经过功率因数校正控制器进行电流控制，最终得到具有高功率因数的输出电流。

具体来说，PFC电路的工作可以分为以下几个步骤：
1. 输入电压整流：将交流输入电压转换为直流电压，常常采用整流桥电路或者二极管桥电路进行整流。

2. 滤波：通过电容器进行滤波，去除电压中的纹波成分，使输出电压变得更加平稳。

3. 反馈控制：利用功率因数校正控制器对输出电压进行监测和控制，确保输出电压恒定且具有高功率因数。

功率因数校正控制器通常采用数字信号处理器（DSP）或者微控制器（MCU）来进行控制和计算。

4. 比较控制：功率因数校正控制器会将输出电压与设定的参考电压进行比较，并通过控制器内部的比较器来生成错误信号。

5. PWM控制：通过PWM（脉冲宽度调制）技术来对输入电
流进行控制，使其与输入电压同相位，从而提高功率因数。

PWM技术通过改变开关器件的导通时间来控制输出电流的大小。

6. 反馈控制回路：根据比较器的错误信号，功率因数校正控制
器会反馈给PWM控制电路，通过不断调整PWM信号的占空比，使输出电流与参考电压保持一致。

通过以上步骤，PFC电路能够实现对输入电流的控制，从而使得输出电流具有高功率因数，达到提高电源效率和满足电网要求的目的。

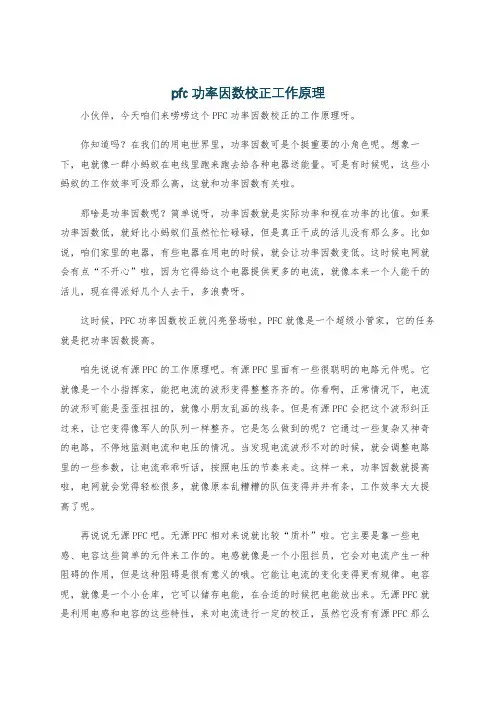

pfc功率因数校正工作原理小伙伴，今天咱们来唠唠这个PFC功率因数校正的工作原理呀。

你知道吗？在我们的用电世界里，功率因数可是个挺重要的小角色呢。

想象一下，电就像一群小蚂蚁在电线里跑来跑去给各种电器送能量。

可是有时候呢，这些小蚂蚁的工作效率可没那么高，这就和功率因数有关啦。

那啥是功率因数呢？简单说呀，功率因数就是实际功率和视在功率的比值。

如果功率因数低，就好比小蚂蚁们虽然忙忙碌碌，但是真正干成的活儿没有那么多。

比如说，咱们家里的电器，有些电器在用电的时候，就会让功率因数变低。

这时候电网就会有点“不开心”啦，因为它得给这个电器提供更多的电流，就像本来一个人能干的活儿，现在得派好几个人去干，多浪费呀。

这时候，PFC功率因数校正就闪亮登场啦。

PFC就像是一个超级小管家，它的任务就是把功率因数提高。

咱先说说有源PFC的工作原理吧。

有源PFC里面有一些很聪明的电路元件呢。

它就像是一个小指挥家，能把电流的波形变得整整齐齐的。

你看啊，正常情况下，电流的波形可能是歪歪扭扭的，就像小朋友乱画的线条。

但是有源PFC会把这个波形纠正过来，让它变得像军人的队列一样整齐。

它是怎么做到的呢？它通过一些复杂又神奇的电路，不停地监测电流和电压的情况。

当发现电流波形不对的时候，就会调整电路里的一些参数，让电流乖乖听话，按照电压的节奏来走。

这样一来，功率因数就提高啦，电网就会觉得轻松很多，就像原本乱糟糟的队伍变得井井有条，工作效率大大提高了呢。

再说说无源PFC吧。

无源PFC相对来说就比较“质朴”啦。

它主要是靠一些电感、电容这些简单的元件来工作的。

电感就像是一个小阻拦员，它会对电流产生一种阻碍的作用，但是这种阻碍是很有意义的哦。

它能让电流的变化变得更有规律。

电容呢，就像是一个小仓库，它可以储存电能，在合适的时候把电能放出来。

无源PFC就是利用电感和电容的这些特性，来对电流进行一定的校正，虽然它没有有源PFC那么精确和高效，但是也能在一定程度上提高功率因数，就像一个小助手，虽然能力有限，但是也能帮上忙。

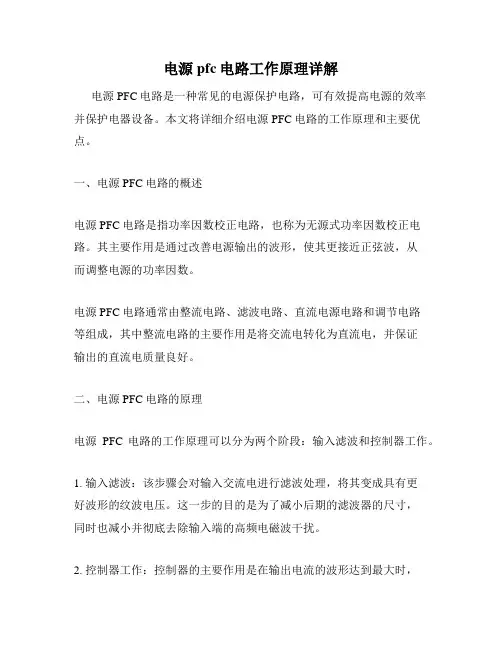

电源pfc电路工作原理详解电源PFC电路是一种常见的电源保护电路，可有效提高电源的效率并保护电器设备。

本文将详细介绍电源PFC电路的工作原理和主要优点。

一、电源PFC电路的概述电源PFC电路是指功率因数校正电路，也称为无源式功率因数校正电路。

其主要作用是通过改善电源输出的波形，使其更接近正弦波，从而调整电源的功率因数。

电源PFC电路通常由整流电路、滤波电路、直流电源电路和调节电路等组成，其中整流电路的主要作用是将交流电转化为直流电，并保证输出的直流电质量良好。

二、电源PFC电路的原理电源PFC电路的工作原理可以分为两个阶段：输入滤波和控制器工作。

1. 输入滤波：该步骤会对输入交流电进行滤波处理，将其变成具有更好波形的纹波电压。

这一步的目的是为了减小后期的滤波器的尺寸，同时也减小并彻底去除输入端的高频电磁波干扰。

2. 控制器工作：控制器的主要作用是在输出电流的波形达到最大时，迅速关闭变压器开关管，从而有效地进行功率因数校正。

在该过程中，控制采用了一种新的技术——创新的PWM调制技术，以确保高效的能量转换和低功耗的运行模式。

三、电源PFC电路的优点电源PFC电路具有以下优点：1. 提高效率：电源PFC电路可以提高电源输出的效率。

在实际应用中，PFC电路可以提高电源的效率达到4-5%。

同时，对于那些需要不稳定电压输出的应用，电源PFC电路也可以有效地提高输出电压的合格率，提高电源的临界转换速度。

2. 降低电源噪声：电源输出的波形接近正弦波，能够减少电源输出的噪声，从而保护设备的稳定性和可靠性。

3. 提高效用：电源PFC电路还可以提高电源的功率因数，从而降低电源消耗的功率，提高其效用。

4. 提高可靠性：电源PFC电路采用专业的控制技术，可以避免电源的过载和电源线圈的寿命问题，从而提高了电源的可靠性。

总之，电源PFC电路是一种非常有用的电源保护电路。

它可以提高电源的效率、降低电源的噪声、提高电源的功率因数、提高电源的效用，并提高电源的可靠性。

PFC 的工作原理
功率因数定义：
（1）交流电源输入有功功率与其视在功率之比。
电力电子中常用
，
PF

P S
有功功率 视在功率
（2）若交流输入电压为无畸变的正弦波，则只有输入中 的基波电流形成有功功率。由于功率传输只在基波频 率上发生，开关变换器的输入整流电路中含有大量不 能传递功率的高次谐波。在真正意义上，电源输入端 存在的是电流的谐波失真，通常可以用近似的功率因 数来代替。总谐波失真THD -Total Harmonic Distortion
BOOST电路的工作模式
从CCM到CRM和DCM 的电流变化波形
BOOST电路拓扑
电流连续模式（CCM）
BOOST电路拓扑
BOOST电路拓扑
1）当开关管导通,电源Ui对电感L充电储能, 同时电容C对负载R放电，二极管承受反 向电压。
2）当开关管S关断时,由于电感L中的电流 不能突变,将继续有电流流过,电感L上的 感应电势UL与输入电压Ui 串联通过二极 管D对输出电容C充电.
BOOST电感的设计步骤
1）基于已知参数先求出周期：
T
1 f
2）最大的占空比的计算： 3）设定初始的纹波电流： 4）确定电感量：
Duty
1
Vinmin Vo
ILP
2 2 Po Vinmin Eff
DeltaI= 0.1*I.pk
Lmin
Vimin 2Ton DeltaI
BOOST电感的设计步骤
4
功率因数的提高可节省发电，传输的功率，与电源效率是两个概念,反而 增加电源成本，降低效率
PFC 的工作原理
电压电流波形
ii
ui ii ii ui

PFC基础知识及FOC工作原理1.PFC基础知识功率因数校正（Power Factor Correction，PFC）是一种用于改善电力系统功率因数的技术。

电力系统的功率因数是指负载消耗的有功功率与电网传输的视在功率之比。

传统的非线性负载（如开关电源）的功率因数通常很低，这会导致能源浪费，造成能源资源的浪费和电力系统的负荷增加。

PFC技术通过改善负载的有功功率与无功功率之比，提高功率因数。

主要有两种类型的PFC：有源PFC（Active Power Factor Correction, APFC）和无源PFC（Passive Power Factor Correction, PPFC）。

有源PFC通过控制输入电压的幅值和相位，实时跟踪负载的需求并主动纠正功率因数。

无源PFC则通过电容滤波器或电感滤波器的组合，调整负载的输入电流波形，从而改善功率因数。

PFC的目标是将输入电流与输入电压保持同步，以便使输入电源的使用效率最大化。

这样可以降低能量的浪费、提高能源的利用率，减少对电力系统的负荷冲击。

磁场定向控制（Field-Oriented Control，FOC）是一种用于控制三相交流电机的技术。

三相交流电机由转子和定子构成，其中定子是由三个互相偏移120度的线圈组成，每个线圈都与一个相位电流相关联。

传统的控制方式是直接控制定子的三相电流，但这种控制方式会导致转子磁场与定子磁场之间的耦合效应，使得电机控制效果不佳。

FOC技术通过将三相交流电机的转子磁场与定子磁场解耦，分别控制转子磁场和定子磁场的方向和大小，从而实现对电机的精确控制。

FOC的基本原理是首先将三相交流电机的三相电流转换为直流电流，然后再将其分解为转子磁场和定子磁场的分量。

控制器通过测量电机的运动状态（如电流、速度、位置等），根据给定的控制策略来计算所需的转子磁场和定子磁场的大小和方向，并通过逆变器将计算得到的转子磁场和定子磁场的电流发送给电机。

pfc结构原理
PFC（功率因数校正）是一种用于改善电力电子设备功率因数的技术。

通过PFC
技术，可以使得电力电子设备在消耗有功功率的同时，尽可能减小无功功率的消耗，从而提高设备的功率因数。

PFC的基本结构原理包括：
1.整流器：将交流电源转换为直流电源，同时提供负载所需的电流。

2.储能电感：用于存储电能，并在适当的时候向负载释放。

3.开关管：用于控制电流的通断，实现PFC电路的开关控制。

4.输出电容：用于稳定输出电压，吸收或释放多余的电能。

PFC的工作原理是通过整流器和开关管的协同工作，使得输入电流尽可能跟随输入
电压的波形，从而减小无功功率的消耗，提高功率因数。

具体来说，当输入电压高于输出电压时，开关管导通，储能电感吸收电能；当输入电压低于输出电压时，开
关管截止，储能电感释放电能。

通过这种方式，PFC电路能够减小电流和电压之间
的相位差，从而减小无功功率的消耗，提高功率因数。

PFC技术的应用范围非常广泛，包括开关电源、不间断电源（UPS）、变频器等领域。

通过PFC技术，可以提高设备的能效和可靠性，减小能源浪费和设备发热等问题。

功率因数校正（PFC）电路工作原理
 功率因数补偿：在上世纪五十年代，已经针对具有感性负载的交流用电器具的电压和电流不同相（图1）从而引起的供电效率低下提出了改进方法（由于感性负载的电流滞后所加电压，由于电压和电流的相位不同使供电线路的负担加重导致供电线路效率下降，这就要求在感性用电器具上并联一个电容器用以调整其该用电器具的电压、电流相位特性，例如：当时要求所使用的40W日光灯必须并联一个4.75μF的电容器）。

用电容器并连在感性负载，利用其电容上电流超前电压的特性用以补偿电感上电流滞后电压的特性来使总的特性接近于阻性，从而改善效率低下的方法叫功率因数补偿（交流电的功率因数可以用电源电压与负载电流两者相位角的余弦函数值cosφ表示）。

 图1
 在具有感性负载中供电线路中电压和电流的波形
 而在上世纪80年代起，用电器具大量的采用效率高的开关电源，由于开关电源都是在整流后用一个大容量的滤波电容，使该用电器具的负载特性呈现容性，这就造成了交流220V在对该用电器具供电时，由于滤波电容的充、放电作用，在其两端的直流电压出现略呈锯齿波的纹波。

滤波电容上电。

固定关断时间pfc原理
固定关断时间PFC（Power Factor Correction，功率因数校正）是一种用于改善交流电路功率因数的技术。

其原理基于控制开关器
件的导通时间，以便使输入电流与输入电压之间的相位差接近零，
从而最大限度地减小谐波失真，提高功率因数。

具体原理如下：
1. 控制开关器件，固定关断时间PFC通常使用开关器件（如MOSFET或IGBT）来控制电路的导通和关断。

通过精确控制这些开关
器件的导通时间，可以调整电路的输入电流波形，以使其与输入电
压波形同步。

2. 调整导通时间，在固定关断时间PFC中，开关器件的导通时
间是固定的，通常由控制电路预先设定。

这意味着无论输入电压的
变化，导通时间都保持不变。

通过这种方式，可以实现对功率因数
的校正，使其接近1。

3. 降低谐波失真，固定关断时间PFC可以有效地降低输入电流
中的谐波成分，从而减小对电网的污染。

通过控制开关器件的导通
时间，可以使输入电流的谐波含量降至较低水平。

4. 提高效率，固定关断时间PFC还可以提高整个电路的效率。

通过优化输入电流波形，可以减少电路中的损耗，从而提高整体能
量利用率。

总的来说，固定关断时间PFC通过精确控制开关器件的导通时间，使输入电流与输入电压同步，从而改善功率因数，降低谐波失真，并提高电路的效率。

这种技术在工业和商业应用中被广泛采用，以满足对电能质量和能效的要求。

pfc电路工作原理详解PFC电路是一种功率因数校正电路，它的工作原理是通过控制输入电流和电压的相位关系，使得输入电流与电压同相位，从而提高整个系统的功率因数。

PFC电路的工作原理可以分为两种类型，基于开关管的PFC电路和基于整流二极管的PFC电路。

基于开关管的PFC电路采用开关管进行控制，通过改变开关管的导通和关断时间来调节输入电流和电压之间的相位关系，从而实现功率因数校正。

这种PFC电路具有响应速度快、效率高的特点，适用于高性能、高要求的电源系统。

基于整流二极管的PFC电路则是通过整流二极管的导通和关断来实现功率因数校正。

这种PFC电路结构简单，成本低廉，适用于一般性能要求的电源系统。

不论是基于开关管还是基于整流二极管的PFC电路，其工作原理都是通过控制输入电流和电压的相位关系，使得功率因数接近1，从而提高整个系统的效率和稳定性。

PFC电路的工作原理详解还包括其控制方式。

PFC电路的控制方式有两种，电压模式控制和电流模式控制。

电压模式控制是通过控制输入电压来调节输出电流，从而实现功率因数校正；电流模式控制则是通过控制输入电流来调节输出电压，同样也可以实现功率因数校正。

这两种控制方式各有优劣，可以根据实际应用需求选择合适的控制方式。

除了控制方式，PFC电路的工作原理还涉及到一些关键元器件，如电感、电容、开关管等。

这些元器件在PFC电路中起着至关重要的作用，通过它们的合理设计和选择，可以有效提高PFC电路的效率和稳定性。

总的来说，PFC电路的工作原理是通过控制输入电流和电压的相位关系，使得功率因数接近1，从而提高整个系统的效率和稳定性。

在实际应用中，可以根据具体的要求选择合适的PFC电路类型和控制方式，以实现最佳的功率因数校正效果。
