汽车电器教案点火系统

电控点火系统课程设计一、课程目标知识目标：1. 学生能够理解电控点火系统的基本组成和原理，掌握其主要部件的功能与相互关系。

2. 学生能够描述电控点火系统的几种常见故障及其原因，并掌握相应的诊断方法。

3. 学生能够阐述电控点火系统对汽车性能的影响，了解其在我国汽车排放标准中的作用。

技能目标：1. 学生能够运用所学知识，分析实际案例中电控点火系统的问题，并提出合理的解决方案。

2. 学生能够熟练使用相关检测设备，对电控点火系统进行检测和故障排除。

3. 学生能够通过团队合作，完成电控点火系统的拆装、调试和维修任务。

情感态度价值观目标：1. 培养学生对汽车维修行业的兴趣，激发他们学习汽车技术的热情。

2. 培养学生严谨、细致、负责的工作态度，提高他们的职业素养。

3. 增强学生的环保意识，使他们认识到电控点火系统在节能减排中的重要性。

课程性质：本课程为汽车运用与维修专业课程，侧重于电控点火系统的理论知识和实践技能。

学生特点：学生为高中阶段学生，具备一定的汽车基础知识，对实践操作有较高的兴趣。

教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力和问题解决能力。

在教学过程中，关注学生的学习进度，及时调整教学方法和策略，确保课程目标的实现。

通过本课程的学习，使学生能够掌握电控点火系统的相关知识，为今后从事汽车维修工作奠定基础。

二、教学内容1. 电控点火系统概述- 系统组成与原理- 各部件功能及相互关系2. 电控点火系统的工作原理与控制策略- 点火时机与控制- 点火能量的产生与分配- 常见电控点火系统的类型及特点3. 电控点火系统的故障诊断与排除- 故障类型及原因分析- 故障诊断流程与方法- 故障排除技巧与实践4. 电控点火系统的检测与维修- 检测设备的使用方法- 系统部件的检测与更换- 维修实例分析与操作5. 电控点火系统与汽车性能的关系- 点火系统对发动机性能的影响- 点火系统在排放控制中的作用- 节能减排措施及案例分析教学内容安排与进度：第一周：电控点火系统概述及系统组成与原理第二周：电控点火系统的工作原理与控制策略第三周：电控点火系统的故障诊断与排除第四周：电控点火系统的检测与维修第五周：电控点火系统与汽车性能的关系本教学内容参考教材相关章节，结合课程目标，注重理论与实践相结合，旨在帮助学生掌握电控点火系统的知识体系，提高实际操作能力。

《汽车电器》教案一、教学目标1. 知识与技能：（1）使学生了解汽车电器的基本组成和功能；（2）让学生掌握汽车电器的基本维护和检修方法。

2. 过程与方法：（1）通过观察、分析，让学生掌握汽车电器的安装与调试方法；（2）培养学生动手操作能力和团队协作能力。

3. 情感态度与价值观：（1）培养学生对汽车电器行业的兴趣和热情；（2）培养学生遵守纪律、安全意识、环保意识和职业道德。

二、教学内容1. 汽车电器概述（1）汽车电器的定义及分类；（2）汽车电器的发展历程及趋势。

2. 汽车电器的基本组成（1）电源系统；（2）启动系统；（3）点火系统；（4）照明系统；（5）信号系统；（6）电器设备。

3. 汽车电器的主要功能（1）电源系统的功能；（2）启动系统的功能；（3）点火系统的功能；（4）照明系统的功能；（5）信号系统的功能；（6）电器设备的功能。

4. 汽车电器的维护与检修（1）电源系统的维护与检修；（2）启动系统的维护与检修；（3）点火系统的维护与检修；（4）照明系统的维护与检修；（5）信号系统的维护与检修；（6）电器设备的维护与检修。

5. 汽车电器的安全与环保（1）汽车电器的安全常识；（2）汽车电器的环保要求。

三、教学方法1. 采用讲授法，讲解汽车电器的基本概念、原理和操作方法；2. 采用演示法，展示汽车电器的实物和操作过程；3. 采用实践法，让学生动手操作，培养实际操作能力；4. 采用案例分析法，分析汽车电器故障案例，提高学生解决问题的能力；5. 采用小组讨论法，培养学生的团队协作能力和沟通能力。

四、教学资源1. 教材：《汽车电器》；2. 教室内的多媒体设备；3. 汽车电器实物模型；4. 汽车电器检修工具；5. 网络资源。

五、教学评价1. 课堂问答：评价学生对汽车电器基本概念的理解和掌握；2. 实操考核：评价学生在实际操作中的技能水平；3. 小组讨论：评价学生的团队协作能力和沟通能力；4. 课后作业：评价学生的学习效果和知识运用能力；5. 期末考试：全面评价学生对汽车电器的掌握程度。

教案1稳压管（结合图分析，其特点）稳压二极管是一个特殊的面接触型的半导体硅二极管，其V-A特性曲线与普通二极管相似，但反向击穿曲线比较陡，稳压二极管工作于反向击穿区，由于它在电路中与适当电阴配合后能起到稳定电压的作用，故称为稳压管2）、点火控制器工作原理点火控制器电路组成：点火信号检出电路（V2）开关放大电路（V3、V4）功率管V5点火控制器的作用：恒电流与可变导通时间控制停车断电保护功能低速推迟输入信号功能各电子元件的作用：1.晶体管(V)1）、V2: 检测信号，触发作用.2）、V3、V4：将信号发生器传出的信号进行放大。

3）、V5：属于大功率晶体管，与点火线圈初级绕组串联，以提供较大的初级电流，使截止时能在次级绕组中产生需要的高压电。

2.稳压管（VD)1）、VD1、VD2：两个稳压管反向串联后，与点火线号发生器的传感线圈并联，其作用是当传感线圈产生的信号电压高于稳压管的反击穿电压时，稳压管立即导通，削平输出正负信号峰波，稳定输出电压，保护V1和V2不损害。

2）、VD3:稳定整形电路电源电压的作用，保护V1和V2在稳定的工作电压下工作，提高点火系统的可靠性。

3）、VD4：保护V5晶体管。

3.电容（C）1）、C1：C1与传感绕组并联，消除点火信号发生器输出电压上的毛刺，防止误点火。

2）、C2：过滤电源中的杂质，防止电源对控制电路的干扰，提高点火系统的可靠性。

工作原理：（重点讲述）讲述：发动机未起动时、发动机起动后（初级线圈通电）、初断，次级产生高压电。

提起稳压管VD4的作用！！！3.磁感应式点火系的检测1）信号发生器的检测电阻检测输出信号检测感应线圈与转子间隙检查32）点火控制器的检测在发动机停机的状态下，测定输入电压。

此电压值约为12V。

检查功率管是否导通。

在发动机停机状态下，打开点火开关，测量与点火线圈相连的端子搭铁电压应为12V。

检查功率管是否截止。

发动机运转时，测量与点火线圈相连的端子搭铁电压应为交流电压三、作业布置四、板书设计（由于使用PPt授课，板书很少）（一）磁感应式点火系统课后分析：(教态和教学语言方面)成绩评定指导教师：年月日4。

单元教学设计首页总第 19-24 课时课时教学设计续页教学程序第19课时讲课时间年月日星期教学内容讲解、导学方法第三章点火系一、点火系统1、基本组成汽油发动机点火系统的作用是适时地为发动机气缸内已压缩的可燃混合气提供足够能量的电火花，使发动机能及时、迅速地起动并连续运转。

2、对点火系统的基本要求点火系统性能好坏对发动机的工作有十分重要的影响。

点火系统应在发动机各种工况和使用条件下保证可靠而准确地点火。

（1）点火系统应能产生足以击穿火花塞电极间隙的高电压。

能够击穿火花塞电极间隙，在火花塞电极间产生电火花的最低电压，称为火花塞击穿电压。

汽车在行驶中，发动机在满载低速时需8~10kV的高压电，课时教学设计续页教学程序第20课时讲课时间年月日星期教学内容讲解、导学方法3、点火系统的发展历程1）传统点火系统传统点火系统也称蓄电池点火系统、触点式点火系统。

这种点火系统具有最基本的结构，在该系统中，通过机械凸轮接通和断开触点，使点火线圈的初级电流间歇流动，从而在点火线圈次级产生点火高压，如图所示。

传统点火系统的断电器触点因为使用中会发生氧化、烧蚀，需要定期保养，且触点的机械惯性大，响应速度慢，因而性能不佳，已经被新型点火系统取代。

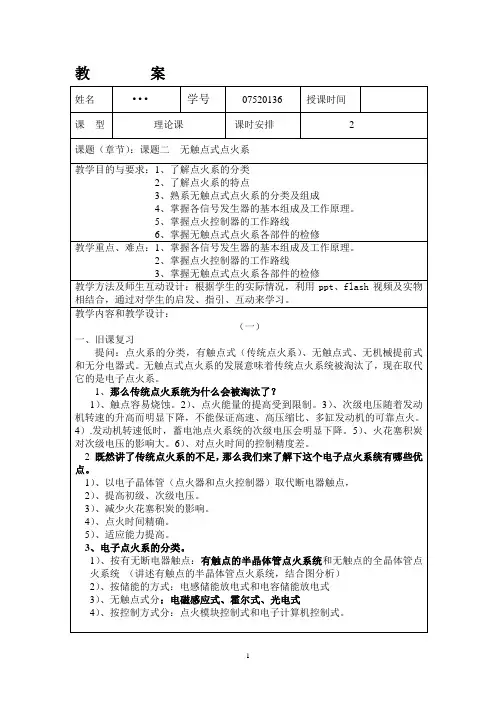

2）无触点电子点火系统在无触点电子点火系统中，用信号发生器取代凸轮触点机构，利用电子控制的方法使点火线圈的初级电流间歇流动，从而在点火线圈次级产生点火高压。

3）电控电子点火系统在电控电子点火系统中，电控点火提前装置取代了传统的点火提前机构（真空及离心提前机构），并开始利用发动机电子控制单元控制点火提前角。

4）无分电器点火系统无分电器点火系统简称DLI（Distributor-less Ignition）系统。

该系统使用多个点火线圈，直接向火花塞输送高电压，取消了机械式分电器结构，沿用了发动机电子控制单元控制点火提前角的方法。

备注课时教学设计续页教学程序第21课时讲课时间年月日星期教学内容讲解、导学方法二、点火系统的工作原理1.点火系统的基本组成无触点电子点火系统一般由点火信号发生器、点火控制器、点火线圈、火花塞等组成。

汽油机点火系统一二三四五㈠㈡㈢㈣㈤ 1 2 3 4 5⑴⑵⑶⑷⑸教学目标：教学内容：教学重点及难点：导入：授课内容：一点火系统概述㈠点火系统的功用功用：适时地产生足够能量的电火花以点燃发动机气缸内已被压缩的可燃混合气，从而使发动机及时地、迅速地做功。

㈡对点火系统的要求1能够产生足够高的次级电压2电火花有足够的能量3应能根据发动机工况的变化提供最佳的点火时刻㈢点火系统的种类点火系统按采用的电源不同，可分为：蓄电池点火系统磁电机点火系统点火系统根据是否采用电子元件控制可分为：传统点火系统电子点火系统1 传统点火系统（淘汰略）2电子点火系统0 按点火能量储存方式不同可分为：电感储能式电容储能式电子点火系统0 按信号发生器的不同可分为：电磁感应式霍尔效应式光电式电子点火系统0 按初级电路控制方式不同可分为：普通电子点火系统计算机电子点火系统0 按高压电配电方式不同，计算机控制点火系统可分为：机械配电点火系统（有分电器点火系统）计算机配电点火系统（无分电器点火系统）二电子点火系统的基本组成与工作原理㈠电子点火系统的基本组成与功用1电源给点火系统提供低压电源蓄电池或发电机一般为12V2点火线圈将12V的低压电转变为15-20KV3分电器包括：点火信号发生器配电器点火提前机构点火信号发生器----产生点火的信号配电器----将点火线圈产生的高压电，按照发动机的工作顺序送到各缸的火花塞点火提前机构----随发动机的转速、负荷、汽油辛烷值的变化改变点火提前角4电子点火器将信号发生器产生的信号放大，控制大功率三极管的导通与截止，达到控制点火线圈初级电流通断的目的。

5火花塞将高压电引入燃烧室产生电火花点燃混合气。

6 点火开关控制点火系统初级电路、仪表电路、起动继电器电路7 高压导线分中央高压导线和分缸高压导线用于连接点火线圈与火花塞之间的高压电路分：普通铜芯高压线高压阻尼点火线㈡电子点火系统的工作原理三电子点火系统的基本组成部件㈠点火线圈作用：将电源的低电压转变为高电压，使火花塞电极产生点燃混合气体的电火花。

电子点火学习目标(1) 熟悉磁脉冲式电子点火系统 结构原理(2) 熟悉霍尔式电子点火系统结构原理(3) 掌握点火部件的测量方法电子点火系统利用装在分电器内的无触点传感器(即信号发生器)，使用电子点火器来 接收传感器发出的信号，及时切断点火线圈初级电流，不但同样可以产生次级高压电，而 且可使汽油发动机的点火性能得到改善。

电子点火系统分为电感式、电容式、磁脉冲式、霍尔式、光电式、电磁振荡式等，本章 以磁脉冲电子点火和霍尔电子点火为主进行讲解。

1.磁脉冲式电子点火系统1) 磁脉冲式电子点火系统的组 成磁脉冲式电子点火主要由电源、点 火开关、点火线圈、分电器、信号发生 器、电子点火器、高压缸线、火花塞等 组成。

磁脉冲式电子点火系统组成2) 点火线圈点火线圈实际上是一个变压器，利用电磁理论及互感原理，通过线圈内的通断电流, 产生强弱变化的磁场，从而感生出足够能量的高压电。

点火线圈的作用就是产生高压火。

(1) 点火线圈的种类。

以下是常见几种点火线圈。

ff I F J Ml 2 •号点火线圈的分类⑵点火线圈的型号。

ABC A L 产品代号DQ 表示点火线圈，DQ 表示干式点火线圈, 圈。

B —电压等级 1-12V, 2-24V, 6-6VOC-用途代号： 1 一单、双缸发动机；2 一四、六缸发动机;3 一四、六缸发动机4 一六、八缸发动机；5 一六、八缸发动机；6 一八缸以上的发动机7 一无触点分电器；8 一高能；9 一其他：包括三、五、七缸。

D L 设计序号E —变形代号(3) 点火线圈的结构。

① 点火线圈是产生点火所需高压电的一种变压器。

一般发动机点火系所采用的点火线 圈以磁路区分，可分为开磁路式及闭磁路式两种。

开磁路式点火线圈一般为罐状结构。

它 以数片硅钢片叠合而成棒状铁芯，次级线圈和初级线圈分别绕在铁芯的外侧。

初级线圈绕 在次级线圈的外侧，故次级线圈所产生的磁通变化与初级线圈完全相同。

D ERirA^+tffl拢立闭&路点丸嶷屈DQD 表示电子点火系用点火线丨■ it杯；2―铁心；刼址空组:圾统细斗51剝片；P卜亳：7- ―1*接8—胶木ji? g—高压疑器屋；皿―“+” A 44开关"揍挂开磁路点火线圈②闭磁路式点火线圈的铁芯是封闭的，磁通全部经过铁芯内部，铁芯的导磁能力约为空气的一万倍，故开磁路点火线圈欲获得与闭磁路点火线圈相同的磁通，则其初级线圈非有较大的磁动势（安培匝数）不可。

汽车电器教案点火系统故障诊断一、教学目标：1.了解汽车点火系统的组成与原理。

2.掌握点火系统中各个零部件的功能及其工作原理。

3.了解点火系统故障的常见原因与表现。

4.掌握常见的点火系统故障诊断方法与技巧。

二、教学内容：1.点火系统的组成与原理点火系统由电源、点火开关、点火线圈、火花塞等组成。

其原理是通过点火线圈将低电压转化为高电压，从而产生能够穿透火花塞电极间隙的电火花，引燃混合气体，从而使汽车发动机正常运转。

2.点火系统中各个零部件的功能及其工作原理-电源：提供点火系统所需的电能。

-点火开关：控制点火系统的通断。

-点火线圈：将低电压转化为高电压。

-火花塞：引起火花，点燃混合气体。

3.点火系统故障的常见原因与表现-点火线圈故障：发动机无法启动，或启动困难，功率不足，发动机抖动。

-火花塞故障：发动机启动困难，功率不足，燃油消耗量增加。

-点火开关故障：发动机无法启动，或发动机会突然熄火。

-电源故障：点火系统无法正常工作。

4.常见的点火系统故障诊断方法与技巧-使用OBD故障码读取工具，读取点火系统相关的故障码。

-检查点火线圈和火花塞的外观，确保无损和接触良好。

-使用万用表检测点火线圈和火花塞的阻值。

-检查点火开关的连线是否正常。

三、教学方法：1.讲解法：通过PPT演示讲解汽车点火系统的组成与原理。

2.案例分析法：通过实际案例分析，让学生掌握点火系统故障的常见原因与表现。

3.实验探究法：通过实验操作，让学生亲自检测点火系统故障，并找到解决方法。

四、教学资源：1.教学PPT。

2.实验设备：汽车点火线圈、火花塞、万用表等。

3.OBD故障码读取工具。

五、教学评估：1.通过学生实际操作，检测点火系统故障，并找到解决方法，进行教师评估。

2.通过学生提交的课后作业，检测学生对点火系统故障诊断方法与技巧的掌握情况，进行教师评估。

六、教学计划：第一课时：汽车点火系统的组成与原理（30分钟）-讲解汽车点火系统的组成与原理。

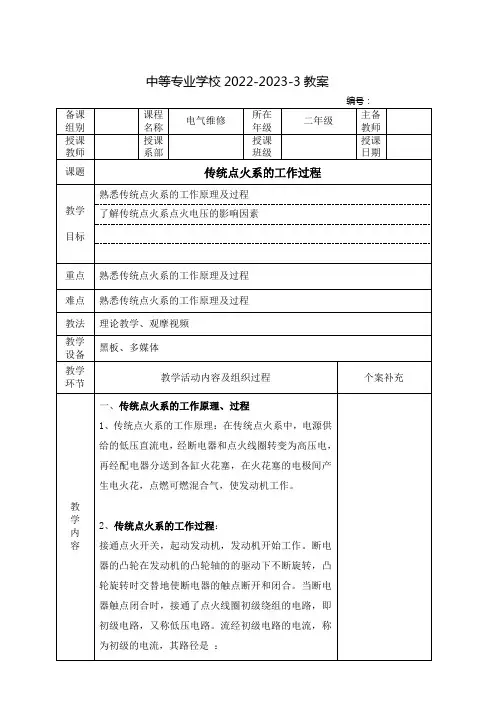

中等专业学校2022-2023-3教案
教学内容二、影响传统点火系次级电压的因素
1）输入点火线圈一次绕组的电源电压低，高压也低。

2）输入点火线圈一次绕组的电源电流小，高压也弱。

3）输入点火线圈一次绕组的电源电压频率，相对频率高（不能超出音频范围），输出功率大。

4）跨接在白金触点两端的电容器，容量小或者失效，输出高压弱。

5）白金触点烧蚀接触虚，输出高压弱或是无。

6）高压点火线圈、分电器、分火头、高压线、火花塞受潮高压短路，无高压输出。

二、影响传统点火系次级电压的因素
1）输入点火线圈一次绕组的电源电压低，高压也低。

2）输入点火线圈一次绕组的电源电流小，高压也弱。

3）输入点火线圈一次绕组的电源电压频率，相对频率高（不能超出音频范围），输出功率大。

4）跨接在白金触点两端的电容器，容量小或者失效，输出高压弱。

5）白金触点烧蚀接触虚，输出高压弱或是无。

教案（2）、霍尔效应（集合图，版画，互动形式）当电流垂直于外磁场方向通过导体时，在垂直于磁场和电流方向的导体的两个端面之间出现电势差的现象称为霍尔效应，该电势差称为霍尔电势差（霍尔电压），其与电流和磁场强度成正比。

讲解：利用霍尔效应制成的原件称为霍尔元件；利用霍尔元件制成的传感器成为霍尔传感器。

（3）、霍尔信号发生器工作原理（依据：有没有产生霍尔电压）当传感器轴转动时，触发叶轮的叶片便从霍尔集成电路与永久磁铁之间的气隙中转过。

当叶片进入气隙时，霍尔集成电路中的磁场被触发叶轮的叶片所短路，而不能通过，因此，霍尔元件此时不产生霍尔电压UH=0。

而此时，集成电路输出级的晶体管截止，传感器输出信号电压UG为高电平当叶片离开气隙时，永久磁铁的磁力线便通过导磁板穿过气隙作用于霍尔元件上，于是通电的霍尔元件便产生霍尔电压。

此时霍尔元件产生电压为（UH=1.9~2.0V),而霍尔集成输出级的晶体管导通，传感器输出的信号电压UG为0.1~0.3V的低电平。

发动机每完成一个工作循环，曲轴旋转两周，分电器轴及触发叶轮转一圈，霍尔元件交替隔磁4次，因而随之产生4次霍尔电压。

（4）、分析总结，叶片是否在气隙而与霍尔电压、输出信号、次级电流、初级电流这件的关系。

（结合图片）a）图表示，叶片在不同位置时，通过空气气隙的磁通密度；b）图表示，霍尔元件产生霍尔电压UH的波形；c）图表示，霍尔集成电路输出的信号电压UG的波形；d）图表示，点火线圈一次电流I1的波形；e）图表示，点火线圈二次电压U2的波形。

有图来总结下：有霍尔电压，U G为低电平，晶体管截止，次级绕组产生高电压点火；无霍尔电压，U G为高电平，晶体管导通，次级绕组无高电压。

（5）、磁感应式与霍尔式的比较：1、磁感应式不需要电源，输出是锯齿波，输出电压受转速的影响2、霍尔式需要电源，输出是近似方波，输出电压高低与被测物体的转速无关，低速性能好，点火正时精度高。

2）点火控制器（1）点火控制器的结构以桑塔纳轿车采用的点火控制器为例，进行讲解。

点火系统”。

第三代电子点火系统。

在无机械提前装置基础上，取消分火头式配电装置，直接用数个点火线圈或二极管分配高压电控制火花塞跳火，这种电子点火系统称“无机械配电器点火系统”或“电子配电点火系统”。

活动三：了解点火系统的工作原理当发动机曲轴转动时，点火信号传感器产生了对应气缸压缩终了的正时点火脉冲信号。

此脉冲信号经电子点火模块信号放大、波形整理、直流放大后，控制串联在点火线圈初级回路中的大功率三极管的导通和截止。

三极管导通时，点火线圈初级电流形成回路，点火线圈贮存一定的磁场能；在三极管由导通转变为截止瞬间，点火线圈初级电流的骤然消失，使得次级线圈感应出20000V~25000V的高电压；高压电根据点火顺序分配给工作缸火花塞跳火，点燃气缸中的可燃混合气。

由于三极管处于开关特性下工作时，具有翻转速度快、翻转过程电路无机械中断、不会产生电火花的特点，因此使得电子点火系统具有点火能量高，低高速点火稳定性好，次级电压上升快，对火花塞积炭不敏感，故障少、寿命长、对无线电干扰少的优点。

随着汽车技术的发展，电子点火系统还可实现初级电流导通角控制、点火提前角控制、爆燃限制、点火系统故障自诊断等功能。

图（a）磁感应式分电器主要部件分解图片5、点火系统的工作原理图（b）磁感应式电子点火系统线路图图3-45 解放CA1092汽车电子点火系统工作原理图图A桑塔纳轿车用霍尔式电子点火系统接线图图B 桑塔纳轿车用霍尔式电子点火系统工作原理图四．掌握如下知识1、学习点火系统检测过程。

2、分析影响蓄电池容量的因素3、怎样进行点火系统的调整图C 霍尔式分电器分解图图D霍尔式点火信号传感器结构活动四：点火系统检测与调整答：霍尔效应式电子点火系统要求：拆装、调整霍尔效应式电子点火系统的主要组件。

学生2～3人一组，单独完成。

对象：霍尔式分电器（桑塔纳轿车）。

工具：万用表、连接导线、电工通用工具操作过程：在拆装和调整霍尔式分电器之前，要用典型电子点火系的电路原理图对照实、实做的汽车电路，掌握其组成和相应组件的结构及系统的工作过程，再实施拆装、调整的操作。

汽车电器实训教案第一章：汽车电器基础1.1 学习目标了解汽车电器的基本组成部分及功能掌握汽车电器的基本原理和电路图的阅读1.2 教学内容汽车电器的基本组成部分：电源、发电机、起动机、点火系统、照明系统、信号系统、仪表盘等汽车电器的工作原理及电路图的阅读方法1.3 教学活动观看汽车电器实物展示，了解各部分的组成和功能分析典型汽车电路图，掌握电路图的阅读方法1.4 教学评估进行汽车电器组成部分的识别练习完成汽车电路图的阅读练习第二章：汽车发电机实训2.1 学习目标掌握发电机的结构和工作原理学会发电机的检修和维护方法2.2 教学内容发电机的结构：转子、定子、电压调节器等发电机的工作原理：电磁感应、电压调节等发电机的检修和维护方法2.3 教学活动观察发电机的实物结构，了解各部分的名称和功能学习发电机的工作原理，进行发电机的模拟操作掌握发电机的检修和维护方法，进行实际操作练习2.4 教学评估完成发电机结构的识别练习进行发电机的工作原理演示第三章：汽车起动机实训3.1 学习目标了解起动机的结构和工作原理学会起动机的检修和维护方法3.2 教学内容起动机的结构：电动机、传动装置、控制系统等起动动机的工作原理：电动机的启动原理、传动装置的作用等起动动机的检修和维护方法3.3 教学活动观察起动机的实物结构，了解各部分的名称和功能学习起动动机的工作原理，进行起动机的模拟操作掌握起动动机的检修和维护方法，进行实际操作练习3.4 教学评估完成起动动机结构的识别练习进行起动动机的工作原理演示第四章：汽车点火系统实训4.1 学习目标了解汽车点火系统的组成和工作原理学会汽车点火系统的检修和维护方法4.2 教学内容点火系统的组成：点火线圈、点火塞、点火控制器等点火系统的工作原理：高压产生、点火控制等点火系统的检修和维护方法4.3 教学活动观察点火系统的实物结构，了解各部分的名称和功能学习点火系统的工作原理，进行点火系统的模拟操作掌握点火系统的检修和维护方法，进行实际操作练习4.4 教学评估完成点火系统结构的识别练习进行点火系统的工作原理演示第五章：汽车照明系统实训5.1 学习目标了解汽车照明系统的组成和工作原理学会汽车照明系统的检修和维护方法5.2 教学内容照明系统的组成：前大灯、转向灯、刹车灯等照明系统的工作原理：灯光的控制、照明范围调节等照明系统的检修和维护方法5.3 教学活动观察照明系统的实物结构，了解各部分的名称和功能学习照明系统的工作原理，进行照明系统的模拟操作掌握照明系统的检修和维护方法，进行实际操作练习5.4 教学评估完成照明系统结构的识别练习进行照明系统的工作原理演示第六章：汽车信号系统实训6.1 学习目标理解汽车信号系统的功能和重要性学会识别和检修汽车信号系统的主要部件6.2 教学内容信号系统的功能：转向信号、危险警告、制动信号等信号系统的主要部件：信号灯、转向开关、警告灯等信号系统的检修流程和注意事项6.3 教学活动分析实车信号系统部件，了解各部件的作用和相互关系通过模拟操作，学习信号系统的控制逻辑进行信号系统的实际检修操作，掌握检修技巧6.4 教学评估完成信号系统部件的识别测试实施信号系统的模拟检修练习第七章：汽车仪表盘实训7.1 学习目标掌握汽车仪表盘的构成和功能学会诊断和修复仪表盘常见问题7.2 教学内容仪表盘的构成：速度表、转速表、燃油表、水温表等仪表盘的工作原理：传感器信号的采集与显示仪表盘的故障诊断与维修方法7.3 教学活动解析仪表盘的内部结构，理解各仪表的功能学习仪表盘的故障诊断流程，进行模拟故障设置与排除实操仪表盘的维修，掌握维修要领7.4 教学评估完成仪表盘各仪表的识别测试进行仪表盘故障诊断的模拟练习第八章：汽车空调系统实训8.1 学习目标了解汽车空调系统的组成及其工作原理学会汽车空调系统的检查与维护方法8.2 教学内容空调系统的组成：压缩机、冷凝器、蒸发器、节流装置等空调系统的工作原理：制冷剂的循环与热量交换空调系统的检查与维护流程8.3 教学活动分析空调系统的组件和工作过程，了解其相互作用学习空调系统的操作步骤，进行模拟操作练习掌握空调系统的维护技巧，进行实际维护操作8.4 教学评估完成空调系统组件的识别练习实施空调系统操作与维护的模拟测试第九章：汽车电器控制系统实训9.1 学习目标理解汽车电器控制系统的原理与应用学会诊断和修复电器控制系统的常见问题9.2 教学内容电器控制系统的原理：电控单元（ECU）的作用与控制逻辑电器控制系统的主要部件：传感器、执行器、控制单元等电器控制系统的故障诊断与维修方法9.3 教学活动学习电器控制系统的原理图，理解其电路连接和控制流程通过模拟故障，学习故障诊断工具的使用实操电器控制系统的维修，掌握维修技巧完成电器控制系统原理图的解读练习进行电器控制系统故障诊断的模拟练习第十章：汽车电器综合实训10.1 学习目标综合运用所学知识，解决实际汽车电器问题培养学生的实际操作能力和故障诊断技巧10.2 教学内容综合实训案例：选取具有代表性的汽车电器系统进行实操故障诊断与排除：运用诊断工具，分析故障原因，进行修复实训指导与安全注意事项10.3 教学活动学生分组进行综合实训，实际操作解决问题教师指导实训过程，纠正操作错误，解答疑问进行故障诊断的模拟竞赛，提高诊断速度和准确性10.4 教学评估评估学生的实训操作规范性和安全性评估学生故障诊断的准确性和解决问题的能力第十一章：汽车电器实训安全知识11.1 学习目标理解汽车电器实训中的安全重要性学会遵守汽车电器实训的安全规程实训安全知识：电气触电风险、机械伤害预防、化学品安全等实训安全规程：个人防护装备的穿戴、设备操作规范、事故应急处理安全文化建设：安全意识培养、团队合作与沟通11.3 教学活动学习并讨论电器实训中的常见安全风险及其预防措施演示正确穿戴个人防护装备的方法进行模拟事故应急处理演练11.4 教学评估完成安全知识测试观察学生在实训过程中的安全行为第十二章：汽车电器实训工具与设备使用12.1 学习目标熟悉汽车电器实训所需的各种工具和设备学会正确使用工具和设备进行汽车电器维修12.2 教学内容工具分类：扳手、螺丝刀、钳子、万用表等设备使用：示波器、诊断仪、发电机测试仪等设备维护：工具和设备的日常保养与维护12.3 教学活动学习工具和设备的使用方法，进行实际操作练习了解工具和设备的维护保养流程进行工具和设备使用的模拟测试12.4 教学评估完成工具和设备使用技能的评估观察学生在实训过程中的工具和设备使用规范性第十三章：汽车电器实训环境保护13.1 学习目标认识汽车电器实训对环境的影响学会在实训过程中采取环境保护措施13.2 教学内容环境影响：废气、废水、废弃物等对环境的影响环保措施：垃圾分类、废物回收、低污染化学品使用等环保法规：相关环保法律、法规和标准13.3 教学活动学习环保知识和法规，讨论实训中的环保问题观察和分析实训过程中的环保措施实施情况进行环保意识的模拟测试13.4 教学评估完成环保知识测试评估学生在实训过程中的环保行为和措施第十四章：汽车电器实训项目管理14.1 学习目标掌握汽车电器实训项目的基本管理方法学会制定和执行实训项目计划14.2 教学内容项目规划：确定实训目标、制定实训计划、分配资源项目执行：实施实训计划、监控进度、解决实际问题项目评估：评估实训成果、总结经验、提出改进措施14.3 教学活动学习项目管理的理论和方法，进行项目管理模拟练习学生分组实施小型实训项目，锻炼项目管理能力进行项目成果的展示和评估14.4 教学评估评估学生的项目管理知识和技能观察学生在实训项目中的表现和贡献第十五章：汽车电器实训总结与展望15.1 学习目标总结汽车电器实训过程中的所学知识和技能展望汽车电器技术的发展趋势和职业前景15.2 教学内容实训总结：回顾实训过程，总结经验和教训技术发展：新能源汽车电器技术、车联网技术等职业规划：汽车电器技术发展趋势、职业发展路径15.3 教学活动进行实训总结的讨论，分享学习心得和感悟学习新能源汽车电器技术和车联网相关的知识讨论汽车电器技术的职业发展前景15.4 教学评估评估学生的实训总结和展望的深度和广度观察学生对汽车电器技术未来发展的认识和理解重点和难点解析本文主要介绍了汽车电器实训的教案，内容包括汽车电器基础、发电机实训、起动机实训、点火系统实训、照明系统实训、信号系统实训、仪表盘实训、空调系统实训、电器控制系统实训、汽车电器综合实训、安全知识、工具与设备使用、环境保护、项目管理、总结与展望等十五个章节。

汽车电器教案点火系统教案概述：本节课主要讲解汽车的点火系统，包括点火系统的作用、组成部分以及工作原理。

通过本节课的学习，学生将能够理解点火系统的工作原理，并掌握一些常见的故障排除方法。

教学目标：1.理解点火系统的作用和重要性。

2.掌握点火系统的组成部分。

3.理解点火系统的工作原理。

4.掌握常见的点火系统故障排除方法。

教学重点：1.点火系统的组成部分及其作用。

2.点火系统的工作原理。

教学难点：1.点火系统的工作原理。

教学方法：1.讲授法：通过讲解理论知识，向学生介绍点火系统的作用、组成部分和工作原理。

2.实践操作：通过实际操作点火系统，让学生更好地理解和掌握点火系统的工作原理。

3.解答疑惑：及时解答学生提出的问题，帮助学生理解和消化所学知识。

教学内容及步骤：第一步：导入（5分钟）1.引导学生回顾上节课学习的内容，即汽车发动机的基本工作原理。

第二步：讲解点火系统的作用和组成部分（20分钟）1.讲解点火系统的作用：点火系统是汽车发动机正常运转的关键部分，它的主要作用是在适当的时机为气缸内混合气充分燃烧提供必要的火花。

2.讲解点火系统的组成部分：点火线圈、分电器、火花塞、点火开关等。

第三步：讲解点火系统的工作原理（30分钟）1.讲解点火系统的工作原理：点火系统通过点火线圈将低压电流转变为高压电流，通过分电器将高压电流分配给各个气缸的火花塞，点火开关则控制点火系统的开关。

2.示意图：通过示意图向学生展示点火系统的工作原理。

第四步：实践操作（30分钟）1.给学生准备一台点火系统模拟器，让学生进行实践操作，通过观察模拟器的点火现象，进一步理解点火系统的工作原理。

2.引导学生观察和分析模拟器的触发时机、火花塞的火花强度等现象。

第五步：故障排除方法（15分钟）1.向学生介绍常见的点火系统故障。

2.讲解一些常见的故障排除方法，如检查点火线圈、火花塞的工作情况，检查点火开关的连接情况等。

第六步：总结与评价（5分钟）1.对本节课的内容进行总结，强调点火系统的作用和重要性。

当发动机曲轴转动时，点火信号传感器产生了对应气缸压缩终了的正时点火脉冲信号。

此脉冲信号经电子点火模块信号放大、波形整理、直流放大后，控制串联在点火线圈初级回路中的大功率三极管的导通和截止。

三极管导通时，点火线圈初级电流形成回路，点火线圈贮存一定的磁场能；在三极管由导通转变为截止瞬间，点火线圈初级电流的骤然消失，使得次级线圈感应出20000V~25000V的高电压；高压电根据点火顺序分配给工作缸火花塞跳火，点燃气缸中的可燃混合气。

由于三极管处于开关特性下工作时，具有翻转速度快、翻转过程电路无机械中断、不会产生电火花的特点，因此使得电子点火系统具有点火能量高，低高速点火稳定性好，次级电压上升快，对火花塞积炭不敏感，故障少、寿命长、对无线电干扰少的优点。

随着汽车技术的发展，电子点火系统还可实现初级电流导通角控制、点火提前角控制、爆燃限制、点火系统故障自诊断等功能。

图（a）磁感应式分电器主要部件分解图片图（b）磁感应式电子点火系统线路图图3-45 解放CA1092汽车电子点火系统工作原理图图A桑塔纳轿车用霍尔式电子点火系统接线图图 B 桑塔纳轿车用霍尔式电子点火系统工作原理图四．掌握如下知识1、学习点火系统检测过程。

2、分析影响蓄电池容量的因素？3、怎样进行点火系统的调整？图C 霍尔式分电器分解图图D霍尔式点火信号传感器结构活动四：点火系统检测与调整答：霍尔效应式电子点火系统要求：拆装、调整霍尔效应式电子点火系统的主要组件。

学生2～3人一组，单独完成。

对象：霍尔式分电器（桑塔纳轿车）。

工具：万用表、连接导线、电工通用工具操作过程：在拆装和调整霍尔式分电器之前，要用典型电子点火系的电路原理图对照实、实做的汽车电路，掌握其组成和相应组件的结构及系统的工作过程，再实施拆装、调整的操作。

（1）点火系统组成霍尔效应式电子点火系统广泛应用于桑塔纳、奥迪轿车及488型汽油机上。

桑塔纳轿车用霍尔式电子点火系统，如图3-55所示。
