最全面的板式换热器知识板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。
各种板片之间形成薄矩形通道，通过板片进行热量交换。
板式换热器是液—液、液—汽进行热交换的理想设备。
它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。
板式换热器基本结构及运行原理板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。
钎焊换热器结构主要结构⒈板式换热器板片和板式换热器密封垫片⒉固定压紧板⒊活动压紧板⒋夹紧螺栓⒌上导杆⒍下导杆⒎后立柱由一组板片叠放成具有通道型式的板片包。
两端分别配置带有接管的端底板。
整机由真空钎焊而成。
相邻的通道分别流动两种介质。
相邻通道之间的板片压制成波纹。
型式，以强化两种介质的热交换。
在制冷用钎焊式板式换热器中，水流道总是比制冷剂流道多一个。
图示为单边流，有些换热器做成对角流，即：Q1和Q3容纳一种介质，而Q2和Q4容纳另一种介质。
所有都是螺杆和螺栓结构，便于现场拆卸和修复。
运行原理板式换热器是由带一定波纹形状的金属板片叠装而成的新型高效换热器,构造包括垫片、压紧板（活动端板、固定端板）和框架（上、下导杆，前支柱）组成，板片之间由密封垫片进行密封并导流,分隔出冷/热两个流体通道,冷/热换热介质分别在各自通道流过,与相隔的板片进行热量交换，以达到用户所需温度。
每块板片四角都有开孔，组装成板束后形成流体的分配管和汇集管，冷/热介质热量交换后，从各自的汇集管回流后循环利用。
换热原理：间壁式传热。
单流程结构：只有2块板片不传热－头尾板。
双流程结构：每一个流程有3块板片不传热。
板片和流道通常有二种波纹的板片(L 小角度和H大角度)，这样就有三种不同的流道(L, M 和 H)，如下所示：L：小角度由相邻小夹角的板片组成的通道。
传热系数低，阻力小。
适用于大流量，传热弱（低比热或温差小）的情况，如：环境压力下的空气传热。
板式换热器知识大全板式换热器原理板式换热器是由许多波纹形的传热板片，按一定的间隔，通过橡胶垫片压紧组成的可拆卸的换热设备。
板片组装时，两组交替排列，板与板之间用粘结剂把橡胶密封板条固定好，其作用是防止流体泄漏并使两板之间形成狭窄的网形流道，换热板片压成各种波纹形，以增加换热板片面积和刚性，并能使流体在低流速成下形成湍流，以达到强化传热的效果。
板上的四个角孔，形成了流体的分配管和泄集管，两种换热介质分别流入各自流道，形成逆流或并流通过每个板片进行热量的交换。
其特点：（1）体积小，占地面积少；（2）传热效率高；（3）组装灵活；（4）金属消耗量低；（5）热损失小；（6）拆卸、清洗、检修方便；（7）板式换热器缺点是密封周边较长，容易泄漏，不能承受咼压。
板式换热器有哪几部分组成？有什么作用？板式换热器主要由传热板片、密封垫片、两端压板、夹紧螺栓、支架等组成。
各部件作用如下：一、传热板片传热板片是换热器主要起换热作用的元件，一般波纹做成人字形，按照流体介质的不同，传热板片的材质也不一样，大多采用不锈钢和钛材制作而成。
二、密封垫片板式换热器的密封垫片主要是在换热板片之间起密封作用。
材质有：丁腈橡胶，三元乙丙橡胶，氟橡胶等，根据不同介质采用不同橡胶。
三、两端压板两端压板主要是夹紧压住所有的传热板片，保证流体介质不泄漏。
四、夹紧螺栓夹紧螺栓主要是起紧固两端压板的作用。
夹紧螺栓一般是双头螺纹，预紧螺栓时，使固定板片的力矩均匀。
五、挂架主要是支承换热板片，使其拆卸、清洗、组装等方便。
换热器的安装和使用方法板式换热器按照有无鞍式支架分为两种安装方式。
第一种，对于没有鞍式支架的板式换热器，应把换热器安装在砖砌的鞍形基础上，安装后的板式换热器此刻不用与基础固定，整个板换可随着膨胀的改变自由移动。
第二种，对于有鞍式支座的板换，应首先在基础上平铺混凝土，待完全干透后用地脚螺栓将鞍式支座与地面混凝土完全固定起来。
在安装板式换热器的过程中，应在换热器前后两端留出足够的空间以便维护和清洗。
：板式换热器功能介绍：一、产品概述板式换热器广泛应用于供热、洗浴、空调、冶金、液压、化工、制药、食品等领域。
板式换热器是目前各类换热器中换热效率最高的一种换热器，它占用空间小，安装拆卸方便。
板式换热器的结构分解如图1，产品外型如图2，主要部件是由换热板片、密封胶垫、夹紧板、导杆、夹紧螺栓组成。
换热板片是由不锈钢板压制成型，它上面开有4个流道孔，中部压成人字形波纹，四周压有密封槽。
密封槽内粘有密封胶垫。
换热板片通过两导杆定位对齐，两夹紧板通过夹紧螺栓将各板片压紧，从而形成换热器内腔换热流道。
相邻换热板片的人字形波纹方向安装时相反，接触点彼此相互支撑。
人字形波纹和这些支撑点使流体介质在其内部流动时充分形成湍流，这是板式换热器具有很高换热效率的主要原因。
另外换热板片厚度较薄，导热热阻较小，板片两侧的流体介质流动分布较为均衡，也使得传热较为充分。
板式换热器根据介质的温差和流量，可以装配成单流程、双流程、三流程以及多流程的形式。
单流程是指介质在换热器内流过一个流程，双流程是指介质在换热器内折返流过两个过程，依次类推，各种流程的外形图和其流程示意图如图3。
当采用多流程时，换热器的四个接口就不能在同一侧的夹紧板上，进出口要位于前后两个夹紧板上。
一般类似于水粘度较低的介质在换热流道内的平均流速为0.4m/s较为适合，流速过大，则阻力也大；流速过小，流道内流体流动不易形成湍流，易形成死区，换热效果不好。
因此应根据介质流量的大小来选择流程数，使换热流道内的流速接近0.4m/s。
以获得最佳的换热效果。
对于类似于液压油粘度较高的介质，流速应减小，0.3m/s较为合适。
当流量较小时，可增加流程数来提高流速。
例如当所确定的换热面积在表中所对应的流量比使用的流量大一倍时，采用双流程组装形式，换热流道内的流速就可增加一倍达到合适的流速。
两个流道根据流量的不同可采用不相等的流程数。
流程数增加，阻力也会相应增加。
对于用蒸汽加热的换热器，蒸汽一侧一般应装成单流程的形式，以利于蒸汽的充分进入和冷凝水的顺利排出。

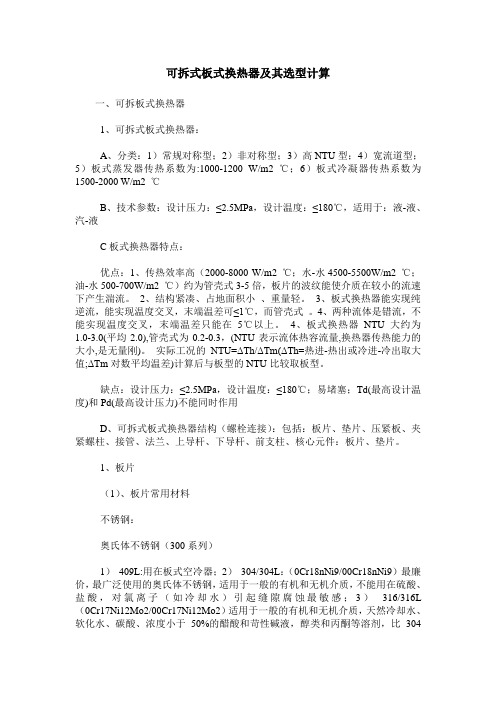

可拆式板式换热器及其选型计算一、可拆板式换热器1、可拆式板式换热器：A、分类：1）常规对称型；2）非对称型；3）高NTU型；4）宽流道型；5）板式蒸发器传热系数为:1000-1200 W/m2 ℃；6）板式冷凝器传热系数为1500-2000 W/m2 ℃B、技术参数：设计压力：≤2.5MPa，设计温度：≤180℃，适用于：液-液、汽-液C板式换热器特点：优点：1、传热效率高（2000-8000 W/m2 ℃；水-水4500-5500W/m2 ℃；油-水500-700W/m2 ℃）约为管壳式3-5倍，板片的波纹能使介质在较小的流速下产生湍流。
2、结构紧凑、占地面积小、重量轻。
3、板式换热器能实现纯逆流，能实现温度交叉，末端温差可≤1℃，而管壳式。
4、两种流体是错流，不能实现温度交叉，末端温差只能在5℃以上。
4、板式换热器NTU大约为1.0-3.0(平均2.0),管壳式为0.2-0.3，(NTU表示流体热容流量,换热器传热能力的大小,是无量刚)。
实际工况的NTU=ΔTh/ΔTm(ΔTh=热进-热出或冷进-冷出取大值;ΔTm对数平均温差)计算后与板型的NTU比较取板型。
缺点：设计压力：≤2.5MPa，设计温度：≤180℃；易堵塞；Td(最高设计温度)和Pd(最高设计压力)不能同时作用D、可拆式板式换热器结构（螺栓连接）：包括：板片、垫片、压紧板、夹紧螺柱、接管、法兰、上导杆、下导杆、前支柱、核心元件：板片、垫片。
1、板片（1）、板片常用材料不锈钢：奥氏体不锈钢（300系列）1）409L:用在板式空冷器；2）304/304L：（0Cr18nNi9/00Cr18nNi9）最廉价，最广泛使用的奥氏体不锈钢，适用于一般的有机和无机介质，不能用在硫酸、盐酸，对氯离子（如冷却水）引起缝隙腐蚀最敏感；3）316/316L （0Cr17Ni12Mo2/00Cr17Ni12Mo2）适用于一般的有机和无机介质，天然冷却水、软化水、碳酸、浓度小于50%的醋酸和苛性碱液，醇类和丙酮等溶剂，比304的耐腐蚀性能好，完全可以代替304；4）317L适应要求比316型使用寿命更长的工况，由于Cr、Mo、Ni元素的含量比316型稍高，故耐缝隙腐蚀、点蚀和应力腐蚀的性能更好；5）904L：这是特别适用一般的一种兼顾了价格与耐腐蚀性的高性价比的奥氏体不锈钢，其耐腐蚀性比以上几种材料都好，特别适用一般的硫酸、磷酸等酸类和卤化物（含CI—、F—）由于Cr、Ni、Mo含量较高，故具有良好的耐应力腐蚀、点蚀、和缝隙腐蚀性能；6）254SMO：高级不锈钢，是一种通过提高Mo含量对316型进行了改进的超低碳钢级不锈钢，具有优良的耐氯化物点蚀和缝隙腐蚀性能，适用于不能用316的含盐水、无机酸等介质；7）双相型不锈钢(2205)，主要用在全焊接。
板式换热器一、简介板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。
各种板片之间形成薄矩形通道，通过板片进行1℃5℃0.8mm2.5mm250℃易堵塞由于板片间通道很窄，一般只有2~5mm，当换热介质含有较大颗粒或纤维物质时，容易堵塞板间通道。
四、根本分类一般情况下，我们主要根据结构来区分板式换热器，也就是根据外形来区分，可分为四大类：①可拆卸板式换热器〔又叫带密封垫片的板式换热器〕、②焊接板式换热器、③螺旋板式换热器、④板卷式换热器〔又叫蜂窝式换热器〕。
其中，焊接板式换热器又分为：半焊接板式换热器、全焊接板式换热器、板壳式换热器、钎焊板式换热器。
经常用到的分类还有以下：1>根据单位空间内的换热面积的多少，板式换热器属于紧凑式换热器，主要是与管壳式换热器进行比拟，传统的管壳式换热器占地较大。
2>根据工艺用途，又有不同的叫法：板式加热器、板式冷却器、板式冷凝器、板式预热器；3>根据流程组合，分为单程板式换热器和多程板式换热器；4>根据两种介质的流动方向，分为顺流〔并流〕板式换热器、逆流板式换热器、交叉流〔横流〕板式换热器，后两者用的比拟多；5>按照流道的间隙大小，分为常规间隙板式换热器和宽间隙板式换热器；6>按照波纹，板式换热器有更详细的分别，不再累述，请参考：板式换热器板片波纹形式。
7>按照是否是成套产品，可分为单机板式换热器、板式换热器机组。
板式换热器根据换热板片形状不同，还可以分为以下三种：①螺旋板式换热器由两张保持一定间距的平行金属板卷制而成，冷、热流体分别在金属板两侧的螺旋形通道内流动。
这种换热器的m的不锈钢、铝、钛、钼等薄板冲制而成。
平板式换热器的优点是传热系数高〔约比管壳式换热器高2～4倍〕，容易拆洗，并可增减板片数以调整传热面积。
操作压力通常不超过2M250℃4400m〕，传热效果好，且使用压力可达15M2·°C·h，比管壳式换热器的热效率高3~5倍。

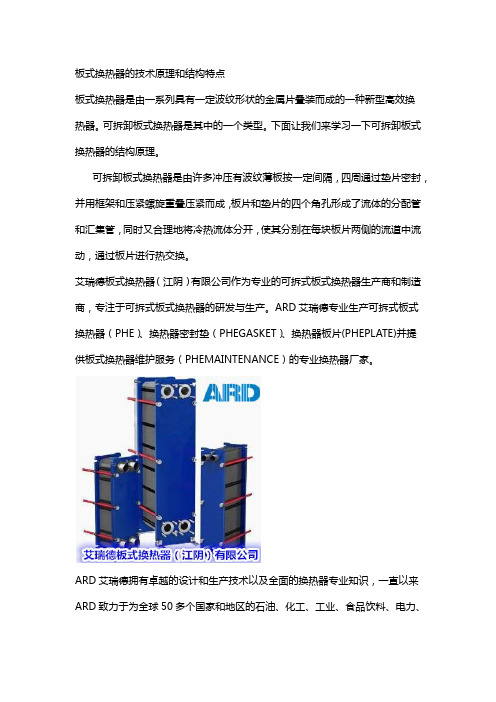

板式换热器的技术原理和结构特点板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。
可拆卸板式换热器是其中的一个类型。
下面让我们来学习一下可拆卸板式换热器的结构原理。
可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔，四周通过垫片密封，并用框架和压紧螺旋重叠压紧而成，板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将冷热流体分开，使其分别在每块板片两侧的流道中流动，通过板片进行热交换。
艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。
ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。
ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。
ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。
能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。
全球几十个国家的板式换热器客户正在使用ARD提供的换热器配件或接受ARD的维护服务（包括定期清洗、维修及更换配件等维护服务）。
板式换热器介绍范文一、板式换热器的工作原理板式换热器是由一系列的金属板组成的，板上面有着特殊的腔道设计。
通过将冷、热流体分别导入板式换热器的两侧，流体在板的腔道中流动，实现了热量的传递。
冷、热流体在板的腔道中交错流动，从而实现了热量的交换。
板式换热器中流体的流动方式分为纵向流动和横向流动两种方式，可以根据实际需要进行选择。
二、板式换热器的结构特点1.金属板：板式换热器的主要组成部分是金属板，各种材质的金属板可以根据实际需要进行选择。
常见的金属材料有不锈钢、钛合金、镍合金等。
2.波纹板设计：为了增加板式换热器的换热效率，金属板上面常常会设计出波纹结构。
波纹结构可以增加板的刚度，从而提高板的耐压能力；波纹结构还能增加板的换热面积，提高传热效率。
3.接触面积大：板式换热器具有紧凑的结构，因此能充分利用空间，使得板的接触面积大，从而提高了热量的传递效率。
4.拆装方便：板式换热器的板件之间是可拆卸的，这使得当换热器出现故障时，可以更换单个板或维修整个换热器，便于维护。
5.安全可靠：由于板式换热器的结构简单，板与板之间的胶垫密封可靠，不易出现泄漏现象。
此外，板材表面的蚀刻和电子精加工能够保证板的表面光滑，减少阻力，提高热交换效率。
三、板式换热器的应用领域由于板式换热器的换热效率高，结构紧凑，适用范围广等特点，使得它在工业领域有着广泛的应用。
1.石油化工：板式换热器可以用于石油化工行业中的蒸发、冷凝、蒸馏、蒸汽和液体的热回收等工艺。
2.食品工业：板式换热器可以用于食品工业中的蒸汽蒸煮、冷却、奶制品加热等工艺。
3.电力行业：板式换热器可以用于电力行业中的发电机组冷却水和循环冷却水的加热、冷却等工艺。
4.制药工业：板式换热器可以用于制药行业中的含固体物料的粘稠液体的降温、加热工艺。
5.化学工业：板式换热器可以用于化学工业中的化工反应过程、蒸白水加热、冷凝等工艺。
以上所述只是板式换热器的简单介绍，随着科学技术的不断发展和市场需求的变化，板式换热器的技术和应用会不断地更新和改进，它在工业领域中的地位将越来越重要。
可拆式板式换热器的组成
可拆式板式换热器由板条、进出口端管和夹紧装置等部件组成。
1. 板条：由多层薄板条组成，板条直径大约为0.5mm，由不锈钢、铝和铜等金属材料制成。
板条具有良好的耐腐蚀性和导热性，以及抗压强度和抗压稳定性。
2.进出口端管：由不锈钢、黄铜和铝等金属材料制成，具有良好的耐腐蚀性、导热性和强度。
3.夹紧装置：由螺栓、螺母和垫圈等部件组成，用来固定板条和进出口端管，确保其整体结构牢固。
4.密封件：它可以确保换热器的密封性，防止液体渗漏。
5.支架：用于支持整个换热器的整体结构，支架的材质有钢、铸铁和不锈钢等。
板式换热器知识及优点分析板式换热器是一种经典的换热设备，它具有许多优点，如高效率、紧凑结构和易于维护等，因此在各种工业、航空航天、海洋和汽车制造等领域广泛应用。
本文将对板式换热器的知识及其优点进行分析。
一、板式换热器的定义及类型板式换热器是一种由许多金属板组成的换热设备，板之间形成许多小型流道，流体分别流过每个流道的板子表面。
通过流体之间的热传递，将热量从一个流体传递到另一个流体，从而实现换热效果。
板式换热器广泛应用于各个行业，包括食品、制药、化学、石油、能源、冶金等。
不同的领域和应用需要不同类型的板式换热器。
常见的板式换热器包括：平板型、插板型、管式、扭曲管式等。
二、板式换热器的优点1、高效率板式换热器是一种高效的换热设备，由于板的表面积非常大，因此可以很容易地实现高热交换效率，并且不会占用太多的空间。
此外，由于板式换热器采用了高效的传热技术，因此节省了能源成本和资源。
2、紧凑结构板式换热器具有非常紧凑的结构，可以节省很多用于换热器的安装空间。
这对于那些空间有限的应用场景来说非常有利，如汽车发动机冷却系统，叶轮机组，海洋勘探船舶等。
因此，板式换热器可以适用于各种复杂的应用场景。
3、易于维护板式换热器非常易于维护和清理，这对于长期的运行非常重要。
由于板式换热器采用的是可组装和拆装的结构，因此可以很容易地进行清洁和维护。
此外，如果损坏或需要更换的板子很少，也可以很容易地进行更换。
4、灵活性好由于板式换热器不像其他类型的换热器，如钢管式换热器等，需要定做和订制，因此在生产过程中也具有非常大的灵活性。
这意味着可以根据不同的应用场景和要求进行快速定制和生产。
5、节约成本板式换热器可以节约很多生产成本和维护成本，这对于大多数企业和用户来说非常重要。
板式换热器在成本方面的优点主要体现在节约空间、节约人工和物料成本等方面。
三、总结总之，板式换热器是一种非常经典的换热设备，在许多领域和应用中都有着广泛的应用。
它具有高效、紧凑、易于维护、灵活且经济实用等诸多优点。

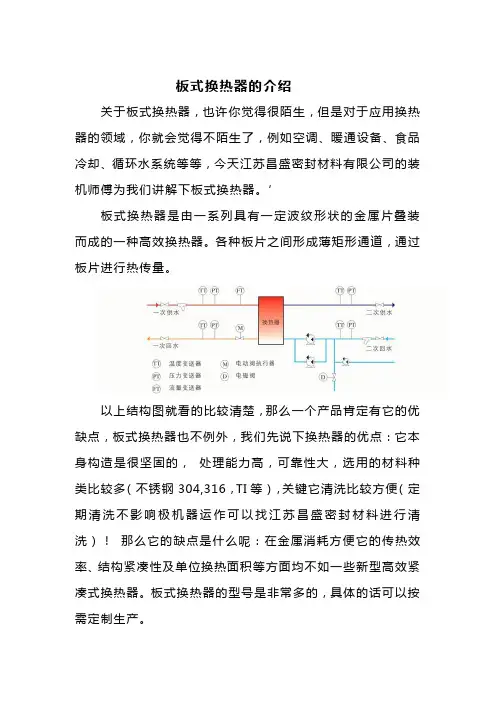

板式换热器的介绍
关于板式换热器，也许你觉得很陌生，但是对于应用换热器的领域，你就会觉得不陌生了，例如空调、暖通设备、食品冷却、循环水系统等等，今天江苏昌盛密封材料有限公司的装机师傅为我们讲解下板式换热器。
’
板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。
各种板片之间形成薄矩形通道，通过板片进行热传量。
以上结构图就看的比较清楚，那么一个产品肯定有它的优缺点，板式换热器也不例外，我们先说下换热器的优点：它本身构造是很坚固的，处理能力高，可靠性大，选用的材料种类比较多（不锈钢304,316，TI等），关键它清洗比较方便（定期清洗不影响极机器运作可以找江苏昌盛密封材料进行清洗）！那么它的缺点是什么呢：在金属消耗方便它的传热效率、结构紧凑性及单位换热面积等方面均不如一些新型高效紧凑式换热器。
板式换热器的型号是非常多的，具体的话可以按需定制生产。
什么是板式换热器?
板式换热器由传热板片(见图5-1-22)、密封垫片和压紧装置3部分组成，其流向示意见图5-1-21。
与各种管式换热器不同，板式换热器是通过传热板片换热的。
冷热流体分别在板片的两侧流过进行传热。
传热板片由0.5～3mm的金属薄板压制成型，材质有不锈钢、黄铜或铝合金等。
为增强刚度、避免变形，一般将板片压成波纹形，如图5-1-22为人字形波纹。
波纹既增大了传热面积，又增强了流体的湍流程度。
板片的四个角上各开一孔，作为冷热流体的进出口。
板片四周及孔周围压有密封垫片槽，可贴人密封垫片。
垫片可根据流体流动的需要来放置，从而起到允许或阻止流体进入板面之间通道的作用。
按传热需要将若干块传热板片排列在支架上，由压板借压紧螺杆压紧后，相邻板间就形成了流体通道。
藉助垫片的恰当布置，使冷、热流体在传热板片的两侧流过进行传热。
不同厚度的垫片可以调节板间距(一般4～6mm),即调节流量。
板式换热器的主要优点是在低流速下即能达到湍流，传热效率比列管式换热器高，设备紧凑，操作灵活性大，板片制造、检修及清洗都比较方便。
其缺点主要是处理量不大，同时受板片刚度及垫片性能的限制，允许的操作压力和温度都不能太高。
操作表压一般低于
1.5MPa,最高不超过2MPa。
用合成橡胶垫片时，操作温度应低于130℃,用压缩石棉垫片应低于250℃。
1.板式换热器简介板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。
各种板片之间形成薄矩形通道，通过半片进行热量交换。
它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多，在适用的范围内有取代管壳式换热器的趋势。
板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。
1.1板式换热器的基本结构板式换热器主要由框架和板片两大部分组成。
板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。
板片的周边及角孔处用橡胶垫片加以密封。
框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。
板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。
1.2板式换热器的特点（板式换热器与管壳式换热器的比较）a.传热系数高由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。
b.对数平均温差大，末端温差小在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃.c.占地面积小板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/10。
d.容易改变换热面积或流程组合，只要增加或减少几张板，即可达到增加或减少换热面积的目的；改变板片排列或更换几张板片，即可达到所要求的流程组合，适应新的换热工况，而管壳式换热器的传热面积几乎不可能增加。
一．品牌介绍二．板式换热器特点三．板式换热器工作原理四．阿法拉伐板式换热器材质五．阿法拉伐换热器系列1.阿法拉伐可拆式板式换热器1）可拆式板式换热器结构2）可拆式板式换热器工作原理及性能3）阿法拉伐可拆式板式换热器系列2.半焊板式换热器1）半焊板式换热器的优点2）激光半焊板式换热器在化工领域的应用范围3.钎焊式换热器1)钎焊式换热器2)主要应用行业3)阿法拉伐钎焊式换热器系列及相关参数4.全焊式板式换热器1)全焊式板式换热器特点5.熔焊式换热器1）熔焊式换热器（AlfaNova）2）主要应用行业六．应用行业一．品牌介绍120多年的历史，深厚的文化底蕴和良好的企业文化，使公司一直保持良好的发展势头。
持续不断的创新是公司保持世界领先地位的基础。
公司每年都投入大量的资金用于新产品的研发工作，成绩斐然，使公司在众多领域一直是行业的领航者，也使Alfa Laval商标成为全球高质量、高技术、高效率和高信誉的象征。
阿法拉伐的产品以换热器、离心分离机和流体设备为主。
其中，离心分离设备约占1/3。
阿法拉伐公司于上世纪50年代发明卧式沉降离心机。
1988年，世界上著名的沉降式离心机（Decanter）制造商夏普尔斯/Sharples加入我公司之后，阿法拉伐更在沉降式离心机的生产和运用方面称雄于世。
2000年，美国著名的Dorr Oliver碟片离心机公司的加入，使阿法拉伐公司的实力空前壮大。
在2007年，卧式沉降离心机的产量近1000台，在同行业中处于绝对的领先地位。
二．板式换热器特点1.粘接垫片：阿法拉伐使用两种组合硫化环氧胶粘接垫片使垫片永久牢固地粘接在垫片槽内，当打开换热器时，垫片不会脱落。
而其他制造商并未硫化粘胶，有些甚至不用两种组合胶，这样不能保证牢固粘接，打开换热器时垫片常常脱落，而不得不更换垫片。
2.分流区域：阿法拉伐先进的板片设计其另一个特点是分流区的设计，这也是阿法拉伐众多专利之一。
为便于配置接管，现代的板式换热器的进出口接管都采用单边。
可拆单流程多流程板式换热器设备工艺原理1. 简介板式换热器是一种高效、紧凑的换热设备，广泛应用于许多工业领域中，如炼油、化工、食品、制药、流程工业以及船舶等领域。
与传统的管壳换热器相比，板式换热器具有更高的传热效率、更小的体积和更低的能量消耗。
可拆单流程多流程板式换热器在设计中增加了拆装便利性和多流程处理的功能，使其得以更好地适应不同的工艺需求。
2. 设备组成及构造可拆单流程多流程板式换热器由许多独立的板片组成，每个板片由一对成对对称的板子组成，每个板子上面都有许多鳞片。
板片之间相互交错，形成了许多细小的热交换通道。
整个换热器由一系列板片和密封垫组成，板片将媒体隔开，进行热传递。
换热范围从少数单位的板片到拥有数千个单位板片的复杂装置不等。
可拆单流程多流程板式换热器分为两个侧面，每个侧面由头板和尾板组成，头部和尾部由固定板夹紧，形成一个紧密的区域。
每个板片都可以单独取下来，便于清洗和维护。
这种结构设计使得维护方便，有效提高了设备使用寿命。
3. 设备工作原理可拆单流程多流程板式换热器的工作原理类似于传统的板式换热器，不同之处在于增加了拆卸和多流程处理的功能。
其工作原理如下：1.流体在板片上流动，通过板片和鳞片上的小通道流动，实现热量传递。
2.热源（如蒸汽）通过热送入板片中，并通过板片上的鳞片传递热量，使流体从低温升温。
3.冷源（如冷却水）通过冷送入板片中，并通过板片上的鳞片吸收热量，使流体从高温降温，并释放热量。
4.重复以上过程，使得流体实现热能传递，完成热传递过程。
相比传统的板式换热器，可拆单流程多流程板式换热器可以实现多种工艺操作，具有更好的灵活性和适应性。
在多流程处理中，每个侧面可以实现不同的工艺操作，如蒸汽加热、空气冷却等，有利于提高生产效率，优化工艺流程。
4. 设备应用领域可拆单流程多流程板式换热器广泛应用于各种工业领域，如下：1.食品加工：用于鲜奶、果汁、啤酒、酸奶等食品加热或冷却。
2.制药：在制药过程中用于溶液加热和冷却。
可拆式板式换热器原理1. 介绍可拆式板式换热器是一种高效、节能的换热设备，广泛应用于化工、制药、食品加工等行业。
它通过将两种不同温度的流体在板式换热器内进行传热，实现热量的交换。
可拆式板式换热器的原理和结构使其具有许多优势，例如高传热效率、紧凑的结构和可维护性。
本文将深入探讨可拆式板式换热器的原理及其工作过程。
2. 结构可拆式板式换热器由板片组件、固定架组件、密封件和管道连接组成。
板片组件是核心部件，由一系列相互连接的金属板片组成，每个板片都具有一定的波纹形状，增加了热交换面积。
固定架组件用于固定板片组件，并保证其密封性。
密封件则用于确保流体之间不会发生泄漏。
管道连接组件将流体引入和排出板式换热器。
3. 工作原理可拆式板式换热器的工作原理是通过流体在板式换热器内的流动，实现热量的传递。
它分为并流和逆流两种工作方式。
3.1 并流并流是指两种流体在换热器内以相同方向流动。
其中一种流体在板片组件的一侧流动，而另一种流体在板片组件的另一侧流动。
热量从高温流体通过金属板片传递到低温流体，使得两种流体的温度逐渐接近。
这种工作方式具有高效率和较小的温差，适用于传递大量热量的场合。
3.2 逆流逆流是指两种流体在换热器内以相反方向流动。
一种流体从板片组件的一侧流向另一侧，而另一种流体则相反。
热量从高温流体通过金属板片传递到低温流体，使得两种流体的温度逐渐接近。
逆流工作方式具有较大的温差，因此在需要更高传热效率的情况下使用。
4. 热量传导热量传导是可拆式板式换热器实现热量交换的主要方式。
当两种流体在板片组件的两侧流动时，热量通过板片的金属材料传导到另一侧。
金属板片由于具有较高的导热性能，可以快速传导热量，从而实现高效的热交换。
此外，板片的波纹形状也增加了板片的表面积，进一步提高了传热效率。
5. 设计优化为了提高可拆式板式换热器的性能，设计上采用了一些优化措施。
5.1 流体分布器流体分布器用于将流体均匀引导到板片组件的进口，确保流体在板片组件上的均匀分布。
可拆式板式换热器参数及原理
可拆式板式换热器是一种高效的换热设备，适用于各种液体之间以及气体和液体之间的热交换。
以下是可拆式板式换热器的参数和原理：
1. 参数
（1）换热面积：通常情况下，可拆式板式换热器的换热面积在0.05-700平方米之间。
（2）最大工作压力：可拆式板式换热器的最大工作压力通常为10巴。
（3）最高工作温度：可拆式板式换热器的最高工作温度通常为200℃。
（4）流量范围：可拆式板式换热器的流量范围通常为0.5-1000立方米/小时。
2. 原理
可拆式板式换热器由多个板片组成，这些板片中间夹有密封垫圈，通过紧固件将其固定在一起。
热传递介质分别在板片的两侧流动，并在板片之间进行热交换。
其中一个流体通过热板的凹槽流动，而另一个流体则通过凸起部分流动，从而在板片之间形成不同的流道。
通过这种方式，可拆式板式换热器能够实现高效的传热和传质，同时具有结构简单、维护方便等优点。
此外，由于其采用可拆卸设计，使得清洗和维修变得更加容易和快捷。
一、板式换热器结构：
板式换热器是由一组波纹金属板组成，板上有四个角孔，供热交换的两种液（气）体通过。
金属板片安装在一个侧面有固定板和活动压紧板的框架内，并用夹紧螺栓夹紧。
板片上装有密封垫片，将流体通道密封，并且引导流体交替地流至各自的通道内。
波纹板不仅提高了湍流程度，并且形成许多支撑点，足以承受介质间的压力差。
金属板和活动压紧板悬挂在上导杆，并由下导杆定位，而杆端则固定在支撑柱上。
二、板式换热器优势：
1)高效的分导流区设计，流体在板式换热器通道间均匀分布，去除了流速死区，从而避免了
因污垢堆积而产生的腐蚀，更减小阻力提高了换热效率。
采用了单边流向结构，便于用户
配置接管。
2)独特的板式换热器四角机械互锁及五点加强悬挂结构，使板片的耐压性能提高，并且在维
修时能方便地安装，用五点定位，板片组即能在导杆上前后移动，又可以拆装后完全复位。
3)双层防漏技术，角孔处垫片双层防漏设计，防止两种流体相混合，万一生产不正常时，例
如：压力过大冲击，发生泄漏，流入双层密封形成的死区内，然后从板式换热器排液沟流
入板外，并且能容易找到泄漏点位置。
4)先进的免粘密封垫片，更换垫片快捷方便，大大减少停机时间；密封与固定功能分离，即
使一部分起固定功能的卡扣发生故障，板式换热器垫片仍能够在槽中起到密封的作用。
5)设计先进的板片流道组合设计，同样规格板式换热器有两种板型不同波纹板型，即M深
波纹与B浅波纹，同样的型号有两种不同角度，即120度大角度与60度小角度。
根据客
户提供的实际使用参数选择不一样板片组合，在满足换热效率及阻力降要求下，组合出最
合理、最经济的方案，从而达到最佳换热效果。
6)多种不同的波纹深度设计，由于每个规格型号都有两种不同的板型，B板与B板。
B板为
最高换热板片，M板在传热性能与阻力降中取得最佳平衡。
宽窄流道、多种间距适应不同
换热介质和板式换热器使用工况。
7)相同接口板片高度不同的设计，相同接口板片有两种或多种不同的高度，可满足不同温度
参数，比如温差较大可选择高板型，温差较小可选择短板型，减少和避免板式换热器设备
投资过大，更好提高节能。
8)先进的夹紧框架技术及电动液压组装系统，轴承盒使螺栓很好就位而且容易拧紧，防滑垫
圈防止螺栓在拧紧时转动，只要一个人就可以完成两个人的任务。
使板式换热器加紧螺栓
放松到最小的尺寸，就可以从侧面拿下，节省拆空间。
夹紧过程采用先进的电动液压扳手
组装，提高了产品的质量和生产效率。
三、板式换热器特点：
1、传热效率高，可达到1℃温差，传热系数是管式换热器的3-6倍，最高能达到8600W/M2.K。
两种介质在全逆流中，水-水换热时，可达到1℃端部温差，对于余热回收工艺更为有利。
2、占地面积小，维护简单，板式换热器的结构紧凑，占地面积小，仅为管式换热器的1/2-1/6，
安装时不需要预留大量的维修空间，还可以增加换热量。
3、成本低、重量轻，可增减换热面积，在执行同样换热量的情况下，使用换热面积比管式换
热器的更小，减少用户成本；重量仅为管式换热器的1/2-1/5,而且可根据工况要求增减换热面积。
4、热损少、便于热能回收，清洗容易，清洗简单，只要把两侧螺纹松开即可，节省维修费用
和时间。
四、板式换热器材质：
1、板式换热器框架材质：碳钢Q235（环氧漆）、外包不锈钢、全不锈钢型；
2、板式换热器接口材质：不锈钢法兰、不锈钢衬套、胶套、活套法兰（食品快开活接卡套）；
3、板式换热器板片材质：
◆奥氏体不锈钢（AISI304，316，316L）适用净水、食用油、矿物油；
◆钛及钛钯(Ti,Ti-pd) 适用海水、盐水、盐化物。
4、板式换热器胶垫材质：
◆丁晴橡胶(NBRHT)适用水、海水、矿物油、盐水；
◆HNBR（高温丁睛）适用高温矿物油、高温水；
◆三元乙丙橡蔽(EPDMHT)适用热水、水蒸汽、酸、碱.。
