下载文档原格式

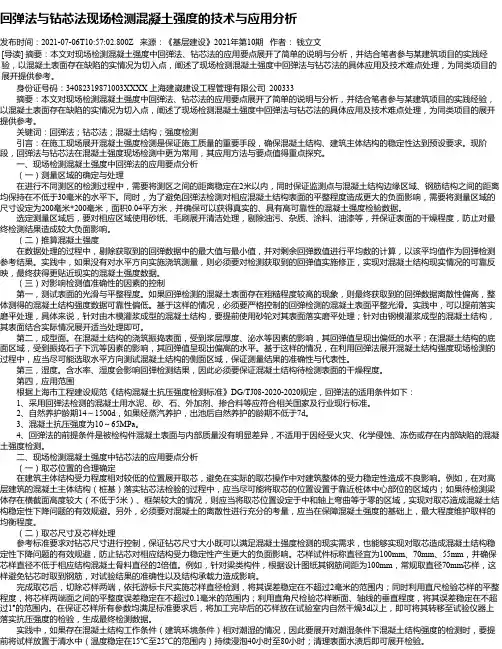

回弹法与钻芯法现场检测混凝土强度的技术与应用分析发布时间：2021-07-06T10:57:02.800Z 来源：《基层建设》2021年第10期作者：钱立文[导读] 摘要：本文对现场检测混凝土强度中回弹法、钻芯法的应用要点展开了简单的说明与分析，并结合笔者参与某建筑项目的实践经验，以混凝土表面存在缺陷的实情况为切入点，阐述了现场检测混凝土强度中回弹法与钻芯法的具体应用及技术难点处理，为同类项目的展开提供参考。
身份证号码：34082319871003XXXX 上海建崴建设工程管理有限公司 200333摘要：本文对现场检测混凝土强度中回弹法、钻芯法的应用要点展开了简单的说明与分析，并结合笔者参与某建筑项目的实践经验，以混凝土表面存在缺陷的实情况为切入点，阐述了现场检测混凝土强度中回弹法与钻芯法的具体应用及技术难点处理，为同类项目的展开提供参考。
关键词：回弹法；钻芯法；混凝土结构；强度检测引言：在施工现场展开混凝土强度检测是保证施工质量的重要手段，确保混凝土结构、建筑主体结构的稳定性达到预设要求。
现阶段，回弹法与钻芯法在混凝土强度现场检测中更为常用，其应用方法与要点值得重点探究。
一、现场检测混凝土强度中回弹法的应用要点分析（一）测量区域的确定与处理在进行不同测区的检测过程中，需要将测区之间的距离稳定在2米以内，同时保证监测点与混凝土结构边缘区域、钢筋结构之间的距离均保持在不低于30毫米的水平下。
同时，为了避免回弹法检测对相应混凝土结构表面的平整程度造成更大的负面影响，需要将测量区域的尺寸设定为200毫米*200毫米，面积0.04平方米，并确保可以获得真实的、具有高可靠性的混凝土强度检验数据。
选定测量区域后，要对相应区域使用砂纸、毛刷展开清洁处理，剔除油污、杂质、涂料、油漆等，并保证表面的干燥程度，防止对最终检测结果造成较大负面影响。
（二）推算混凝土强度在数据处理的过程中，剔除获取到的回弹数据中的最大值与最小值，并对剩余回弹数值进行平均数的计算，以该平均值作为回弹检测参考结果。
回弹法检测混凝土强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
2、引用标准JGJ／T23—2001 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，HT225A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃—— +40℃之间。
3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。
3.4 回弹仪有下列情况之一时应送检定单位检定。
a．新回弹仪启用前b. 超过检定有效期限(有效期为半年)c．累计弹击次数超过6000次。
d. 经常规保养后，钢砧率定值不合格。
e．遭受严重撞击或其他伤害。
3.5 回弹仪率定试验宜在室温20±5℃的条件下进行。
率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。
弹击杆每旋转一次的率定平均值均符合80±2的要求。
4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。
5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。
结构实体混凝土回弹-取芯法强度检验1适用范围适用于建筑工程混凝土结构施工质量验收中的实体检验。
《混凝土结构工程施工质量验收规范》GB50204-2015第10.1.2条规定“当未取得同条件养护试件强度或同条件养护试件强度不符合要求时可采用此方法进行检验”。
2检测依据《混凝土结构工程施工质量验收规范》GB50204-2015《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2011《钻芯法检测混凝土强度技术规程》CECS03-2007（钻芯法2016年12月1日之后宜采用《钻芯法检测混凝土强度技术规程》JGJ/T384—2016）3检测设备混凝土回弹仪钻芯机；冲击钻；补平装置；游标卡尺。
4回弹构件的抽取规定同一强度等级的柱、梁、墙、板抽取最小数量应符合规范表D.0.1规定，并均匀分布。
不宜抽取截面高度小于300mm的梁和边长小于300mm的柱。
规范表D.0.1内容如下：5回弹检测及回弹值计算每个构件应选取不少于5个测区进行回弹及回弹值计算，并应符合行业标准《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2011对单个构件检测的有关规定。
楼板构件的回弹宜在板底进行。
（应注意JGJ/T23—2011中泵送砼回弹“测区应选浇注侧面”，故泵送混凝土的楼板板底回弹值不能用来计算推定混凝土抗压强度）6钻芯取样a．对同一强度等级的混凝土，应将每个构件5个测区中的最小测区平均回弹值进行排序（在规范D.0.2条文说明中“对非水平方向检测的回弹值，混凝土浇筑表面或底面的回弹值应按JGJ/T23进行修正”），并在其最小的3个测区各钻取1个芯样，芯样应采用带水冷却装置的薄壁空心钻钻取，其直径宜为100mm，且不宜小于混凝土骨料最大粒径的3倍（在规范D.0.3条文说明中“当测区位于钢筋较密的部位时，可采用直径70mm的芯样”）。
b．芯样试件端部宜采用环氧胶泥或聚合物水泥砂浆补平，也可采用硫磺胶泥修补（GB50204-2015中D.0.4条文说明“修补材料的强度应略高于芯样试件的强度，补平层的厚度不宜大于1.5mm，应尽量的薄。
回弹法工程检测制度一、目的和适用范围本制度旨在规范回弹法检测混凝土强度的工作流程，确保检测结果的准确性和可靠性。
适用于各类建筑工程中混凝土结构的现场检测。
二、检测原理回弹法基于混凝土表面硬度与其抗压强度之间的相关性。
通过回弹仪对混凝土表面进行冲击，测量回弹距离，从而推算出混凝土的抗压强度。
三、检测设备1. 回弹仪：应选择校准合格、性能稳定的回弹仪。
2. 校准工具：用于回弹仪的日常校准。
3. 其他辅助工具：如标记笔、卷尺等。
四、检测步骤1. 准备工作：确认检测区域，清理表面杂物，保持干燥。
2. 校准回弹仪：按照设备说明书进行日常校准。
3. 测试点布置：根据结构特点和检测要求合理布置测试点。
4. 进行测试：将回弹仪垂直对准测试点，进行冲击测试，记录读数。
5. 数据记录：准确记录每个测试点的回弹值。
6. 数据处理：根据相关标准计算混凝土抗压强度。
五、结果评定根据测试数据，参照国家或行业标准，对混凝土强度进行评定。
若发现异常，应及时采取复测或其他检测方法进行验证。
六、注意事项1. 检测人员应具备相应的资格和经验。
2. 检测过程中应避免对结构造成损伤。
3. 环境条件如温度、湿度对测试结果有影响，应予以考虑。
4. 检测结果仅作为混凝土强度的初步判断，不替代实验室抗压强度测试。
七、报告编制检测完成后，应编制详细的检测报告，内容包括检测依据、方法、过程、结果及评价等。
报告应由专业人员审核签字。
八、制度的更新与维护本制度应根据技术进步和实践经验定期进行更新和维护，以适应不断变化的工程检测需求。
回弹法检测混凝土抗压强度作业指导书___回弹法检测混凝土抗压强度作业指导书文件编号：版本号：分发号：编制：批准：生效日期：本作业指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。
采用《回弹法检测混凝土抗压强度技术规程》(/T23—2011)附录A进行强度换算的非泵送混凝土，应符合以下条件；符合以下条件的泵送混凝土，应按照/T23—2011附录B的曲线方程计算或附录B的规定进行强度换算：1.混凝土采用的水泥、砂石、外加剂、掺合料、拌合用水符合国家现行有关标准。
2.采用普通成型工艺。
3.采用符合国家标准规定的模板。
4.蒸汽养护出池经自然养护3d以上，且混凝土表层为干燥状况。
5.自然养护且龄期为（14~1000）d。
6.抗压强度为（10.0~60.0）MPa。
参考标准：1.《回弹法检测混凝土抗压强度技术规程》(/T23—2011)2.《建筑结构检测技术标准》(GB/T -2004)3.《混凝土结构现场检测技术标准》(/T—2013)仪器设备：检测采用回弹仪，回弹仪应符合现行国家标准《回弹仪》JJG 817规定，并满足以下规定：1.水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.207J。
2.在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针指示刻度尺上的“”处。
3.在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2.4.数字式回弹仪应带有指针直读示值系统。
数字显示的回弹值与指针直读示值相差不应超过1.5.回弹仪使用时的环境温度应在-4℃～+40℃之间。
6.回弹仪有下列情况之一时应送检定单位检定：a。
新回弹仪启用前；b。
超过检定有效期限；c。
数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；d。
经保养后，在钢砧上的率定值不合格；e。
遭受严重撞击或其他伤害。

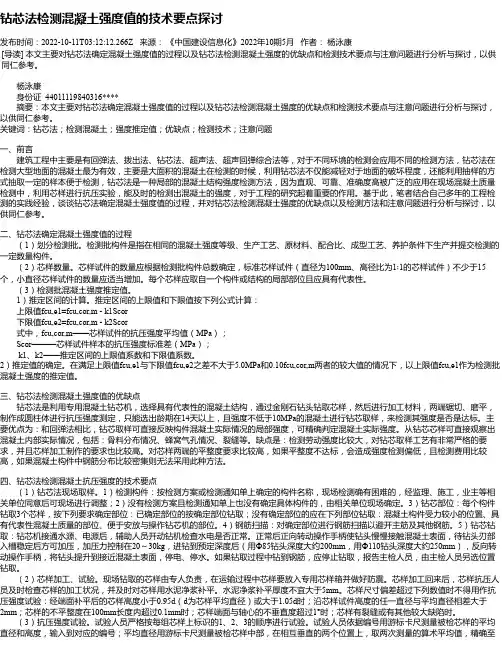

钻芯法检测混凝土强度值的技术要点探讨发布时间：2022-10-11T03:12:12.266Z 来源：《中国建设信息化》2022年10期5月作者：杨泳康[导读] 本文主要对钻芯法确定混凝土强度值的过程以及钻芯法检测混凝土强度的优缺点和检测技术要点与注意问题进行分析与探讨，以供同仁参考。
杨泳康身份证 44011119840316****摘要：本文主要对钻芯法确定混凝土强度值的过程以及钻芯法检测混凝土强度的优缺点和检测技术要点与注意问题进行分析与探讨，以供同仁参考。
关键词：钻芯法；检测混凝土；强度推定值；优缺点；检测技术；注意问题一、前言建筑工程中主要是有回弹法、拨出法、钻芯法、超声法、超声回弹综合法等，对于不同环境的检测会应用不同的检测方法，钻芯法在检测大型地面的混凝土最为有效，主要是大面积的混凝土在检测的时候，利用钻芯法不仅能减轻对于地面的破坏程度，还能利用抽样的方式抽取一定的样本便于检测，钻芯法是一种局部的混凝土结构强度检测方法，因为直观、可靠、准确度高被广泛的应用在现场混凝土质量检测中，利用芯样进行抗压实验，能及时的检测出混凝土的强度，对于工程的研究起着重要的作用。
基于此，笔者结合自己多年的工程检测的实践经验，谈谈钻芯法确定混凝土强度值的过程，并对钻芯法检测混凝土强度的优缺点以及检测方法和注意问题进行分析与探讨，以供同仁参考。
二、钻芯法确定混凝土强度值的过程（1）划分检测批。
检测批构件是指在相同的混凝土强度等级、生产工艺、原材料、配合比、成型工艺、养护条件下生产并提交检测的一定数量构件。
（2）芯样数量。
芯样试件的数量应根据检测批构件总数确定，标准芯样试件（直径为100mm、高径比为1∶1的芯样试件）不少于15个，小直径芯样试件的数量应适当增加。
每个芯样应取自一个构件或结构的局部部位且应具有代表性。
（3）检测批混凝土强度推定值。
1）推定区间的计算。
推定区间的上限值和下限值按下列公式计算：上限值fcu,e1=fcu,cor,m - k1Scor下限值fcu,e2=fcu,cor,m - k2Scor式中，fcu,cor,m——芯样试件的抗压强度平均值（MPa）；Scor———芯样试件样本的抗压强度标准差（MPa）；k1、k2——推定区间的上限值系数和下限值系数。
回弹钻芯法检测混凝土抗压强度技术规程嘿，咱今儿就来聊聊回弹钻芯法检测混凝土抗压强度技术规程这档子事儿！你说这混凝土啊，那可是建筑里的大主角呀！就像咱人得有个健康的身体一样，混凝土也得有足够的抗压强度才行嘞！那怎么知道它够不够强呢？这回弹钻芯法就派上大用场啦！回弹法就好像是给混凝土做个快速体检。
拿着个回弹仪，在混凝土表面这么一按，“砰”的一下，就能得到个初步的数据。
你想想看，是不是挺神奇的？就好像医生用听诊器听听咱的心跳，大概就能知道咱身体有没有啥问题。
可光有回弹法还不够啊，就像咱不能光听心跳就判断身体完全健康一样。
这时候钻芯法就登场啦！就好比给混凝土来个“小手术”，钻个芯样出来，然后仔细研究。
这可是实实在在的证据呀！能更准确地了解混凝土的抗压强度到底咋样。
但你可别小瞧了这个过程哦！这可不是随随便便就能干的事儿。
就像你去做手术，那不得找个经验丰富的医生呀！做回弹钻芯法检测也得找专业的人，用专业的设备，严格按照规程来操作。
要是马马虎虎的，那得出的数据能靠谱吗？那不是瞎耽误工夫嘛！在操作的时候，那得小心翼翼的，就跟照顾宝贝似的。
角度啦、力度啦，都得把握好。
稍有偏差，那结果可能就差之千里喽！你说这像不像走钢丝，得稳稳当当的，不然一个不小心就掉下去啦！而且啊，检测完了也不是就万事大吉了。
还得对数据进行分析、处理呢！这就跟咱做完体检，医生得根据各项指标来判断咱身体状况一样。
得仔细琢磨这些数据背后的意义，才能得出准确的结论。
你说这回弹钻芯法检测混凝土抗压强度技术规程重要不重要？那当然重要啦！这可是保证建筑质量的关键一环呀！要是没了它，那些高楼大厦还能稳稳地立在那儿吗？咱还能安心地在里面生活、工作吗？所以啊，咱可不能小瞧了这小小的技术规程。
它就像是建筑世界里的一把尺子，衡量着混凝土的质量，也保障着我们的安全。
咱得尊重它，按照它的要求来做，这样才能让我们的建筑更坚固，让我们的生活更踏实呀！你说是不是这个理儿呢？。

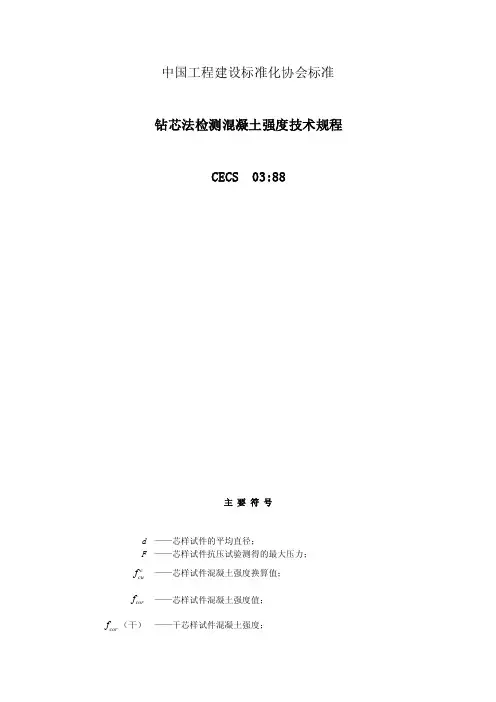

中国工程建设标准化协会标准钻芯法检测混凝土强度技术规程CECS 03:88主要符号d ——芯样试件的平均直径；F ——芯样试件抗压试验测得的最大压力；cf——芯样试件混凝土强度换算值；cuf——芯样试件混凝土强度值；corf（干）——干芯样试件混凝土强度；corf（湿）——湿芯样试件混凝土强度；corf——立方体混凝土试块强度值；cu——不同高径比芯样试件混凝土强度换算系数。
1 总则第1.0.1条本规程适用于从混凝土结构中钻取芯样，以测定普通混凝土的强度。
第1.0.2条钻芯法检测混凝土强度主要用于下列情况：一、对试块抗压强度的测试结果有怀疑时；二、因材料、施工或养护不良而发生混凝土质量问题时；三、混凝土遭受冻害、火灾、化学侵蚀或其他损害时；四、需检测经多年使用的建筑结构或构筑物中混凝土强度时。
第1.0.3条对混凝土强度等级低于C10的结构，不宜采用钻芯法检测。
第1.0.4条钻芯机具有操作及芯样加工，应由熟练的工作人员完成，并应遵守国家有关安全技术、劳动保护的规定。
2 主要设备第2.0.1条钻取芯样及芯样加工的主要设备、仪器、均应具有产品合格证。
第2.0.2条钻芯机应具有足够的刚度、操作灵活、固定和移动方便，并应有水冷却系统。
钻芯机主轴的径向跳动不应超过0.1mm，工作时噪音不应大于90dB。
第2.0.3条钻取芯样时宜采用内径100mm或150mm的金刚石或人造金刚石薄壁钻头。
钻头胎体不得有肉眼可见的裂缝、缺边、少角、倾斜及喇叭口变形。
钻头胎体对钢体的同心度偏差不得大于0.3mm，钻头的径向跳动不得大于1.5mm。
第2.0.4条锯切芯样用的锯切机，应具有冷却系统和牢固夹紧芯样的装置；配套使用的人造金刚石圆锯片应有足够的刚度。
第2.0.5条芯样宜采用补平装置(或研磨机)进行端面加工。
补平装置除保证芯样的端面平整外，尚应保证端面与轴线垂直。
第 2.0.6条探测钢筋位置的磁感仪，应适用于现场操作，其最大探测深度不应小于60mm，探测位置偏差不宜大于±5mm。
钻芯法检测混凝土抗压强度技术要点摘要：在钢筋混凝土结构中，混凝土起到了承担荷载的作用。
钻芯法作为现场检测混凝土抗压强度的一种重要手段，检测人员应重视其各项要求。
而在操作过程中，检测人员往往会忽略某些细节，这些细节却对检测结果有着举足轻重的影响。
本文是作者汇总的关于钻芯法检测混凝土抗压强度实验中的相关经验，希望可以对提高检测人员整体水平起到积极意义。
关键词：混凝土；抗压强度；钻芯法检测；技术要点一、优先选择钻芯法的原因混凝土抗压强度现场检测常用的有三种检测方法，分别为回弹法、超声—回弹法及钻芯法，而采用哪种方法取决于工程现场实际情况。
就便捷性来说，回弹法是检测速度最快、现场操作最简单的；就检测数据准确性来说，钻芯法是最高的；超声—回弹法介于两者之间。
作者在实际工程检测案例中总结得出，如果某个工程同时满足以上两种或三种检测方法的操作条件时，应优先选择钻芯法。
原因一是其数据准确度足够高；二是因为回弹法、超声—回弹法属于经验数据拟合法，在制定数据拟合曲线时，为保证方法的推定结果置信度足够高，会采用较大的置信系数（一般为1.645），这导致了在理论上前两种方法的检测结果推定值会小于构件混凝土实际抗压强度值。
二、避免混凝土芯样侧面的“错台”现象在钻芯法现场操作过程中，部分取出的芯样侧面会产生“错台”的现象（即芯样侧面不直）。
使用这种情况的混凝土芯样，在抗压实验时，其实际抗压截面会比测量出的抗压截面要小（实际抗压截面为无数个受压投影面的重合部分，而测量抗压截面为某几个受压面的平均值），在同等抗压破坏力的情况下，其抗压强度会偏高。
而产生芯样“错台”现象的原因，根据作者观察，除了极少数为取芯机刚度不足、钻轴同心度不够外，更多的是检测人员自身造成的。
有些检测人员会在固定取芯机时，用力拧紧取芯机固定平台底部的固定螺栓，以期靠螺栓支撑力来固定取芯机，这在正常情况下是无可厚非的。
但结合许多工程实例来看，需要现场检测混凝土抗压强度的原因往往是检测委托方高度怀疑工程构件混凝土强度偏低。
附录A回弹法或钻芯法检测混凝土强度技术要求A.1 当采用回弹法时，非预拌混凝土宜采用《回弹法检测混凝土抗压强度技术规程》JGJ/ T 23中的全国测强曲线，预拌混凝土宜采用《结构混凝土抗压强度检测技术规程》DG/TJ 0 8-2020中的上海地区测强曲线。
A.2 当混凝土龄期超过回弹法的适用范围时，或对混凝土强度检测精度要求较高，或检测条件与测强曲线的使用条件有较大差异时，应对非破损检测结果进行钻芯修正，修正宜采用修正量法。
A.3 当现场确无取芯条件时，可仅采用非破损的方法，并按《民用建筑可靠性鉴定标准》GB 50292中的相关要求进行龄期修正，但报告中宜进行风险提示。
A.4 采用回弹法进行混凝土强度检测时应符合下列规定：（1）每次回弹测试前应对回弹仪进行率定，率定合格后方能使用；（2）检测面应为干燥的混凝土面，测区表面粉刷应完全清除并磨平。
混凝土表面不应有疏松、浮浆及蜂窝、麻面；（3）对单构件混凝土强度进行推定时，构件布置的测区数应不少于10个；（4）回弹值测量完毕厚，应在有代表性的位置测量碳化深度值，测量数不应少于构件测区数的30%，取其平均值作为该构件所有测区的碳化深度值；（5）回弹法检测混凝土强度的其它技术要求见《回弹法检测混凝土抗压强度技术规程》JGJ/T 23。
A.5 采用钻芯法或钻芯修正法进行混凝土强度检测时应符合下列规定：（1）钻芯位置宜选在结构构件受力较小的部位，且避开高应力部位；钻取芯样应避开钢筋；当钻到钢筋时，应判断是主筋或箍筋，若为主筋，应停止钻芯，重新选取取芯位置；（2）芯样直径宜采用 100mm；预拌混凝土钢筋间距较密时可采用小直径芯样，但其直径不应小于 70mm 且不得小于骨料最大粒径的 2 倍；采用小直径芯样时，取样数量应适当增加；（3）钻芯法检测混凝土强度的其它技术要求见《钻芯法检测混凝土强度技术规程》JGJ/T 384；（4）钻芯后应及时对芯样孔洞进行修补，修补宜采用比该构件的混凝土设计强度等级高一个等级的膨胀细石混凝土。
钻芯法检测混凝土强度1适用范围本指导书适用于钻芯方法检测结构中强度不大于80 MPa的普通混凝土的强度。
可用于确定检验批或单个构件混凝土抗压强度推定值，也可用于钻芯修正方法修正间接强度检测方法得到的混凝土抗压强度换算值。
钻芯法检测混凝土强度主要用于下列情况：⑴对试块抗压强度的测试结果有怀疑时，如试块强度很高而结构混凝土质量很差，或试块强度不足而结构质量较好等；⑵因材料、施工或养护不良而发生混凝土质量问题；⑶混凝土遭受冻害、火灾、化学侵蚀或其他损害以及表层与内部质量不一致的混凝土；⑷需检测多年使用的建筑结构或构筑物中混凝土强度。
对混凝土强度等级低于C1O 的混凝土结构，不宜采用钻芯法检测。
建筑工程当采用《混凝土结构工程施工质量验收规范》GB50204-2015进行混凝土结构施工质量验收时，第10.1.2条规定“当未取得同条件养护试件强度或同条件养护试件强度不符合要求时可采用回弹-取芯法方法进行检验”（取样与评定见该规范附录D）。
2检测依据《钻芯法检测混凝土强度技术规程》JGJ/T384-20163检测设备钻芯机；冲击钻；钢筋探测仪（取芯时避开钢筋使用，如能用其它方法避开钢筋则可无）；补平装置；游标卡尺；游标量角器；钢板尺和塞尺。
用于钻芯取样、芯样加工、量测的检测设备与仪器与所要完成的工作相适应，必须有产品合格证，计量器具须经检定或校准合格，并在有效期内使用。
4取样大小及样本4.1采用钻芯法检测结构混凝土强度前，应具备下列资料：⑴工程名称、部位及设计、施工、建设单位名称；⑵结构或构件种类、外形尺寸及数量；⑶浇筑日期、混凝土配比通知单和强度试验报告；⑷设计采用的混凝土强度等级；⑸结构或构件质量状况和施工记录；⑹有关的结构设计施工图等；（7）检测的原因。
4.2芯样尺寸抗压试验的芯样试件宜使用直径100mm标准芯样，且其公称直径不宜小于骨料最大粒径的3倍，也可采用小直径芯样试件，但其公称直径不应小于70 mm，且不得小于骨料最大粒径的2倍；4.3钻芯取样部位：⑴结构或构件受力较小的部位；⑵混凝土强度质量具有代表性的部位；⑶便于钻芯机安放和操作的部位；⑷避开主筋、预埋件和管线的位置，并尽量避开其他钢筋；⑸用钻芯法和非破损法综合测定强度时，应与非破损法取同一测区。
附录A回弹法或钻芯法检测混凝土强度技术要求
A.1 当采用回弹法时，非预拌混凝土宜采用《回弹法检测混凝土抗压强度技术规程》JGJ/ T 23中的全国测强曲线，预拌混凝土宜采用《结构混凝土抗压强度检测技术规程》DG/TJ 0 8-2020中的上海地区测强曲线。
A.2 当混凝土龄期超过回弹法的适用范围时，或对混凝土强度检测精度要求较高，或检测条件与测强曲线的使用条件有较大差异时，应对非破损检测结果进行钻芯修正，修正宜采用修正量法。
A.3 当现场确无取芯条件时，可仅采用非破损的方法，并按《民用建筑可靠性鉴定标准》G
B 50292中的相关要求进行龄期修正，但报告中宜进行风险提示。
A.4 采用回弹法进行混凝土强度检测时应符合下列规定：
（1）每次回弹测试前应对回弹仪进行率定，率定合格后方能使用；
（2）检测面应为干燥的混凝土面，测区表面粉刷应完全清除并磨平。
混凝土表面不应有疏松、浮浆及蜂窝、麻面；
（3）对单构件混凝土强度进行推定时，构件布置的测区数应不少于10个；
（4）回弹值测量完毕厚，应在有代表性的位置测量碳化深度值，测量数不应少于构件测区数的30%，取其平均值作为该构件所有测区的碳化深度值；
（5）回弹法检测混凝土强度的其它技术要求见《回弹法检测混凝土抗压强度技术规程》JGJ/T 23。
A.5 采用钻芯法或钻芯修正法进行混凝土强度检测时应符合下列规定：
（1）钻芯位置宜选在结构构件受力较小的部位，且避开高应力部位；钻取芯样应避开钢筋；当钻到钢筋时，应判断是主筋或箍筋，若为主筋，应停止钻芯，重新选取取芯位置；
（2）芯样直径宜采用 100mm；预拌混凝土钢筋间距较密时可采用小直径芯样，但其直径不应小于 70mm 且不得小于骨料最大粒径的 2 倍；采用小直径芯样时，取样数量应适当增加；
（3）钻芯法检测混凝土强度的其它技术要求见《钻芯法检测混凝土强度技术规程》JGJ/T 384；
（4）钻芯后应及时对芯样孔洞进行修补，修补宜采用比该构件的混凝土设计强度等级高一个等级的膨胀细石混凝土。
A.6 按检验批进行的材料强度检测项目，抽样数量宜按照《建筑结构检测技术标准》GB/T 50344中类别A确定抽样数量。
现场检测条件有限时，抽样数量可适当减少，抽样数量可参考表C.1。
表A.1 混凝土材性检测抽样数量
注：1.当检测批构件数量不多于10个时，混凝土或砌体材料抽样检测数量可适当减少，但不应少于 3
个；
2.钻芯法抽样数量不宜过多。
A.7 单构件的混凝土强度按下列规定进行推定：
（1）采用回弹法时，当构件测区数少于10个时，取构件中测区混凝土强度换算值的最小值为混凝土强度推定值；当构件测区数不少于10个时，按式（C.7-1）计算：
, 1.645e e cu cu cu e f f f m s =-⨯
（C.7-1）
式中：,cu e f ——单构件混凝土强度推定值（MPa ）；
e cu
f m ——测区混凝土强度换算值的平均值（MPa ）；
e cu
f s ——测区混凝土强度换算值的标准差（MPa ）。
（2）采用钻芯法时，取芯样混凝土抗压强度值的最小值为构件混凝土强度推定值。
A.8 采用回弹法对混凝土强度进行批强度检测时，混凝土强度按下列规定进行推定：
（1）当抽样构件数量不少于 10 个时，可按式（C.8-1）进行强度推定：
,' 1.645'e e cu cu cu e f f f m s =-⨯
（C.8-1）
式中：,cu e f ——检验批混凝土强度推定值（MPa ）；
'e
cu f m ——检测批所有测区混凝土强度换算值的平均值（MPa ）； 'e cu
f s ——检测批所有测区混凝土强度换算值的标准差（MPa ）。
（2）当抽样构件数量少于10个且不少于6个时，可按式（C.8-2）进行强度推定：
,,min cu e cu f f =
（C.8-2）
式中：,min cu f ——单构件混凝土强度推定值的最小值（MPa ）。
A.9 当检测批抽样数量不能满足表C.1中的最小数量时，不宜进行批强度推定，混凝土强度按单构件评定。
