可视对讲门禁系统接线图及原理详解楼宇对讲又称可视对讲，可视楼宇对讲系统是指安装在住宅小区、单元楼、写字楼等建筑或建筑群，用图像和声音来识别来访客人，控制门锁及遇到紧急情况向管理中心发送求助、求援信号，管理中心亦可向住户发布信息的设备集成。
可视对讲门禁系统功能特点1. 基于局域网，以TCP/IP协议传输视频、音频和多种控制信号，易于Internet连接和访问。
2. 采用嵌入式硬件平台和linux操作系统，图像编码采用H.263、H.264压缩标准，音频采用G.711、G.726 压缩标准，有别于传统模拟楼宇可视对讲系统。
3. 以行业最先进的科技打造数字化社区，实现小区可视对讲。
4. 纯屏高清晰画面显示、色彩逼真、高性能、兼容性强;智能全触摸式操作。
5. 集数字可视对讲、IC卡门禁管理、信息发布、便民信息、广告信息、紧急广播、居家安防、留影留言、电子相册、密码开锁、指纹识别、防拆、移动探测、呼叫转移、劫持码、音乐门铃和紧急报警等功能于一体的智能系统;同时能灵活地将家电控制、三表远抄等功能纳入该系统。
6. 故障自检，方便安装调试、检修和维护。
可视对讲门禁系统构成主要有门口机(住户门口机)、室内机、管理员机等组成。
a.室内分机室内分机主要有对讲及可视对讲两大类产品，基本功能为对讲(可视对讲)、开锁。
随着产品的不断丰富，许多产品还具备了监控、安防报警及设撤防、户户通、信息接收、远程电话报警、留影留言提取、家电控制等功能。
可视对讲分机有彩色液晶及黑白CRT显示器两大类。
截止2014年许多技术应用到室内分机上，如无线接收技术、视频字符叠加技术等。
无线接技术用于室内机接收报警探头的信号，适用于难以布线的场合。
但是，无线报警方式存在重大漏洞，如同频率的发射源连续发射会造成主机无法接收控头发送的报警信号。
视频字符叠加技术用于接收管理中心发布的短消息。
室内机在原理设计上有两大类型，一类是带编码的室内分机，其分支器可以做的简单一些，但室内分机成本要高一些;另一类编码由门口主机或分支器完成，室内分机做得很简单。
楼宇对讲系统原理图
楼宇对讲系统原理图如下：
[图中内容省略]
说明：
1. 电源模块：负责为整个对讲系统提供电能。
2. 话筒模块：接收用户讲话并将其转化成电信号。
3. 扩音器模块：将经过放大处理的电信号转化成可听的声音输出。
4. 音频输入模块：接收来自外部音频设备（如电话、广播等）的输入信号。
5. 音频输出模块：将经过处理的音频信号输出到外部设备（如PA系统等）。
6. 控制模块：用于控制对讲系统的各种功能，如音量控制、通话控制等。
7. 网络接口模块：提供与其他楼宇对讲系统进行通信的接口，实现楼宇间的互联功能。
8. 信号处理模块：对从话筒模块和音频输入模块接收到的信号进行滤波、放大等处理。
9. 模拟/数字转换器：将模拟信号转换为数字信号，以便进行
数字信号处理。
10. 数字/模拟转换器：将数字信号转换为模拟信号，以便输出
到扩音器模块。
11. 音频编解码器：对音频信号进行编解码，以便实现高质量
的音频传输和存储。
12. 数据存储模块：用于存储重要的通话记录和系统配置信息。
13. 按键模块：用于用户操作，如拨号、接听、挂断等。
14. 显示屏模块：显示系统状态、通话信息和菜单等。
15. 喇叭模块：用于播放系统消息、提示音和报警等。
请注意，以上是一个简化的楼宇对讲系统原理图，具体的系统配置和功能可能会根据实际需求和厂商设计而有所不同。

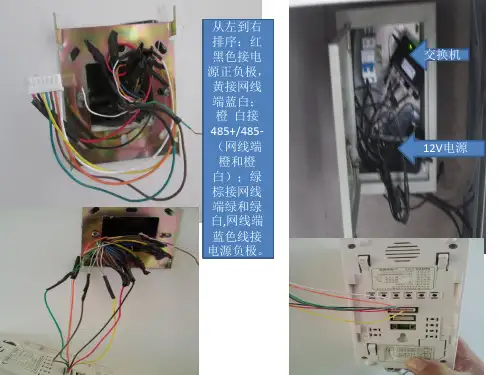

安居宝楼宇对讲系统接线图

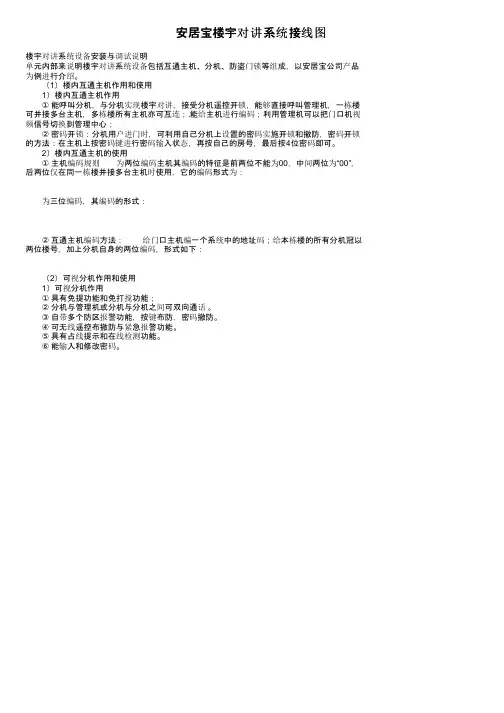

楼宇对讲系统设备安装与调试说明
单元内部来说明楼宇对讲系统设备包括互通主机、分机、防盗门锁等组成，以安居宝公司产品为例进行介绍。
（1）楼内互通主机作用和使用
1）楼内互通主机作用
①能呼叫分机，与分机实现楼宇对讲，接受分机遥控开锁，能够直接呼叫管理机，一栋楼可并接多台主机，多栋楼所有主机亦可互连；.能给主机进行编码；利用管理机可以把门口机视频信号切换到管理中心；
②密码开锁：分机用户进门时，可利用自己分机上设置的密码实施开锁和撤防，密码开锁的方法：在主机上按密码键进行密码输入状态，再按自己的房号，最后按4位密码即可。
2）楼内互通主机的使用
①主机编码规则 为两位编码主机其编码的特征是前两位不能为00，中间两位为“00”，后两位仅在同一栋楼并接多台主机时使用，它的编码形式为：
为三位编码，其编码的形式：
②互通主机编码方法： 给门口主机编一个系统中的地址码；给本栋楼的所有分机冠以两位楼号，加上分机自身的两位编码，形式如下：
（2）可视分机作用和使用
1）可视分机作用
①具有免提功能和免打搅功能；
②分机与管理机或分机与分机之间可双向通话。
③自带多个防区报警功能，按键布防，密码撤防。
④可无线遥控布撤防与紧急报警功能。
⑤具有占线提示和在线检测功能。
⑥能输入和修改密码。
A VC-28联网楼宇可视对讲系统接线图纸（版本号：V6.1.051025）广东先导视讯科技有限公司目录一、系统示意图及说明 (1)二、工程接线注意事项 (2)三、联网切换器与层间适配器之间的接线 (2)四、层间适配器与下一个层间适配器之间的接线 (4)五、层间适配器、小门口机、室内分机之间的接线 (6)六、联网切换器与智能视频切换器之间的接线 (7)七、智能视频切换器与管理中心机之间的接线 (9)八、智能视频切换器与小区门口机之间的接线 (11)九、增加的系统电源与层间适配器之间的接线 (13)十、增加的系统电源与小区门口机之间的接线 (14)十一、A VC-2836信号转换器、A VC-2837光缆控制器 (15)1可视分机可视分机可视分机可视分机可视分机可视分机可视分机可视分机电源RVV3*1.0RVV2*0.5RVV5*0.5RVV8*0.3RVV5*0.5可视分机SYV75-5门口机电锁SYV75-5联网RVV8*0.3可视分机RVV8*0.3RVV5*0.5RVV8*0.3可视分机可视分机可视分机可视分机可视分机RVV2*1.0层间RVV8*0.3SYV75-5层间RVV8*0.3RVV8*0.3可视分机RVV8*0.3 视频切换器RVV5*0.5门口机RVV5*0.5RVVP4*0.5SYV75-5可视分机RVV2*1.0RVV8*0.3RVV2*0.5可视分机RVV3*1.0SYV75-5电锁电源RVV8*0.3联网SYV75-5RVVP4*0.5SYV75-5RVV5*0.5可视分机可视分机可视分机可视分机RVV8*0.3可视分机可视分机RVV8*0.3RVV2*1.0可视分机RVV8*0.3可视分机可视分机可视分机可视分机可视分机可视分机RVV8*0.3层间RVV8*0.3SYV75-5层间可视分机RVV8*0.3RVV2*0.5RVVP4*0.5SYV75-5管理中心机AC220V小区门口机RVVP4*0.5SYV75-5电源RVV2*1.0RVV3*1.0电源可视分机可视分机可视分机可视分机可视分机可视分机可视分机可视分机RVV2*0.5RVV5*0.5RVV2*1.0RVV5*0.5RVV8*0.3可视分机SYV75-5门口机电锁SYV75-5联网RVV8*0.3可视分机RVV5*0.5RVV2*1.0RVV8*0.3RVV8*0.3可视分机可视分机可视分机可视分机可视分机层间RVV8*0.3SYV75-5层间RVV8*0.3RVV8*0.3可视分机RVV8*0.3RVV2*1.0RVV5*0.5RVV5*0.5门口机RVVP4*0.5SYV75-5可视分机RVV8*0.3RVV2*0.5RVV3*1.0可视分机SYV75-5电锁电源RVV8*0.3联网SYV75-5RVVP4*0.5SYV75-5RVV2*1.0RVV5*0.5可视分机可视分机可视分机可视分机RVV8*0.3可视分机可视分机RVV8*0.3可视分机RVV8*0.3可视分机可视分机可视分机可视分机可视分机可视分机RVV8*0.3层间RVV8*0.3SYV75-5层间可视分机RVV8*0.3AVC-28楼宇可视对讲系统工程接线指导书_______________________________________________________________________________________________________ 广州市天河区棠下棠安路大盛工业区D栋五楼 TEL：************,85665410,85665435,856655742二、工程接线注意事项（1）布线所用线材均应选用有双层胶皮，达到市电所要求的绝缘强度多股铜芯线并达到规定的线径，所布的线路均应走暗线或线槽（特别注意220V交流电源线一定要用三芯线，并接入总地线，接线要牢固）。
立林L8楼宇对讲接线图简介楼宇对讲是现代化住宅楼宇的重要配套设施之一，它可以提供方便快捷的住户间通讯和访客管理功能。
立林L8楼宇对讲系统是一种先进的楼宇通讯设备，本文将通过接线图的形式介绍立林L8楼宇对讲的接线方式。
接线图说明立林L8楼宇对讲的接线图主要包括以下几个部分：1.控制器接线部分2.室内分机接线部分3.室外机接线部分接下来我们将逐个部分进行详细的介绍。
控制器接线部分控制器是立林L8楼宇对讲系统的核心部件，负责处理来自室内分机和室外机的信号并进行转发。
控制器接线图如下：控制器接线-----------------输入端：1. 220V交流电源接口2. 门磁信号接口3. 呼叫按钮信号接口4. 室内分机信号接口5. 室外机信号接口输出端：1. 室内分机音频输出信号接口2. 室内分机视频输出信号接口室内分机接线部分室内分机是立林L8楼宇对讲系统的用户终端，负责接收来自控制器的信号，并向用户提供语音和视频通讯功能。
室内分机接线图如下：室内分机接线-----------------输入端：1. 控制器音频输出信号接口2. 控制器视频输出信号接口3. 开锁信号接口输出端：1. 语音输入信号接口2. 语音输出信号接口3. 视频输入信号接口4. 视频输出信号接口室外机接线部分室外机是立林L8楼宇对讲系统的访客终端，负责与访客进行语音和视频通讯，同时也可以通过开锁信号控制门禁。
室外机接线图如下：室外机接线-----------------输入端：1. 控制器音频输出信号接口2. 控制器视频输出信号接口3. 门铃信号接口输出端：1. 语音输入信号接口2. 语音输出信号接口3. 视频输入信号接口4. 视频输出信号接口5. 开锁信号接口总结立林L8楼宇对讲系统的接线图清晰地展示了控制器、室内分机和室外机之间的信号传输方式。
通过合理的接线及配置，系统能够实现住户间的方便通讯和访客管理功能，提高楼宇安全性和居民居住质量。
