电力系统远程监控 山大本科考试题库及答案

电力系统自动化习题及答案引言概述：电力系统自动化是指利用先进的电力信息技术和自动化技术，对电力系统进行监控、控制和优化，提高电力系统的可靠性、经济性和安全性。

在电力系统自动化学习过程中，习题是不可或缺的一部分，通过解答习题可以加深对电力系统自动化的理解，提高解决实际问题的能力。

本文将介绍一些电力系统自动化的习题及其答案。

一、监控系统1.1 监控系统的基本组成部分有哪些？答：监控系统的基本组成部分包括监控中心、数据采集单元、通信网络和终端设备。

监控中心是系统的核心，用于接收、处理和显示来自数据采集单元的信息；数据采集单元负责采集电力系统各个部分的数据，并将其传输给监控中心；通信网络用于实现监控中心与数据采集单元之间的数据传输；终端设备用于显示监控中心传输过来的信息。

1.2 监控系统的主要功能有哪些？答：监控系统的主要功能包括实时监测、故障诊断、设备状态评估、数据存储和报警管理。

实时监测可以及时获取电力系统各个部分的运行状态信息；故障诊断可以分析系统中出现的故障，并提供相应的解决方案；设备状态评估可以评估电力设备的运行状态，及时发现异常情况；数据存储可以保存历史数据，用于分析和研究；报警管理可以提醒操作人员系统中出现的异常情况。

1.3 监控系统中常用的数据采集方式有哪些？答：监控系统中常用的数据采集方式包括直接测量法、间接测量法和模型法。

直接测量法是通过传感器直接测量电力系统各个部分的参数，如电流、电压等；间接测量法是通过测量其他相关参数，利用数学模型计算得到需要监测的参数；模型法是通过建立电力系统的数学模型，利用模型进行仿真计算，得到需要监测的参数。

二、控制系统2.1 控制系统的基本组成部分有哪些？答：控制系统的基本组成部分包括控制中心、执行机构、控制设备和通信网络。

控制中心是系统的核心，用于制定控制策略和发送控制指令；执行机构负责执行控制指令，如开关、断路器等；控制设备用于控制执行机构的动作；通信网络用于实现控制中心与执行机构之间的数据传输。

2021年供电局电力系统招聘考试必考题库及答案（共120题）1、简述电力系统通信网的子系统及其作用？答:电力系统通信网的子系统为:(1、调度通信子系统,该系统为电网调度服务。

(2、数据通信子系统,这个系统为调度自动化、继电保护、安全自动装置、计算机联网等各种数据传输提供通道。

(3、交换通信子系统,这个系统为电力生产、基建和管理部门之间的信息交换服务。

2、调度自动化向调度员提供反映系统现状的信息有哪些？答:1、为电网运行情况的安全监控提供精确而可靠的实时信息,包括有关的负荷与发电情况,输电线路的负荷情况,电压、有功及无功潮流,稳定极限,系统频率等。

2、当电网运行条件出现重要偏差时,及时自动告警,并指明或同时启动纠偏措施。

3、当电网解列时,给出显示,并指出解列处所。

3、什么是能量管理系统(EMS）？其主要功能是什么?答:EMS能量管理系统是现代电网调度自动化系统(含硬、软件）总称。

其主要功能由基础功能和应用功能两个部分组成。

基础功能包括:计算机、操作系统和EMS支撑系统。

应用功能包括:数据采集与监视(SCADA）、自动发电控制(AGC）与计划、网络应用分析三部分组成。

4、电网调度自动化系统高级应用软件包括哪些？答:电网调度自动化系统高级应用软件一般包括:负荷预报、发电计划、网络拓扑分析、电力系统状态估计、电力系统在线潮流、最优潮流、静态安全分析、自动发电控制、调度员培训模拟系统等。

5、电网调度自动化SCADA系统的作用？答：调度中心采集到的电网信息必须经过应用软件的处理,才能最终以各种方式服务于调度生产。

在应用软件的支持下,调度员才能监视到电网的运行状况,才能迅速有效地分析电网运行的安全与经济水平,才能迅速完成事故情况下的判断、决策,才能对远方厂、站实施有效的遥控和遥调。

目前,国内调度运行中SCADA系统已经使用的基本功能和作用为: 1）数据采集与传输；(2）安全监视、控制与告警；(3）制表打印；(4）特殊运算；(5）事故追忆。

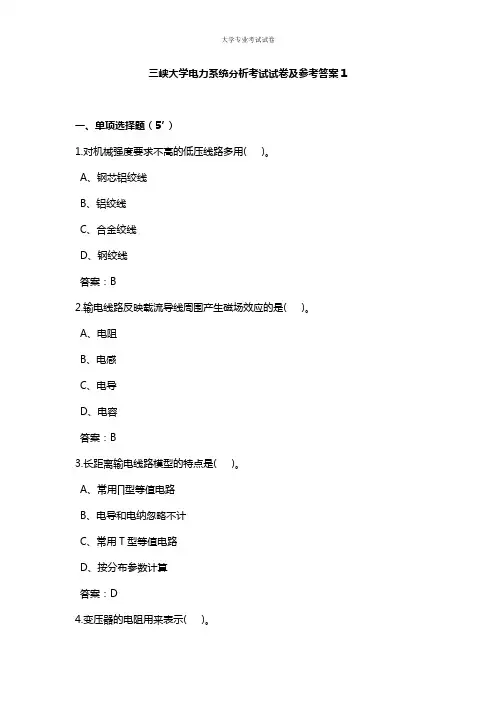

三峡大学电力系统分析考试试卷及参考答案1一、单项选择题（5’）1.对机械强度要求不高的低压线路多用( )。

A、钢芯铝绞线B、铝绞线C、合金绞线D、钢绞线答案：B2.输电线路反映载流导线周围产生磁场效应的是( )。

A、电阻B、电感C、电导D、电容答案：B3.长距离输电线路模型的特点是( )。

A、常用∏型等值电路B、电导和电纳忽略不计C、常用T型等值电路D、按分布参数计算答案：D4.变压器的电阻用来表示( )。

A、铜损B、变压器流过额定电流时产生的电压降C、铁心损耗D、励磁功率答案：A5.输电线路反映带电导线周围电场效应的是( )。

A、电阻B、电感C、电导D、电容答案：D6.元件首末端两点电压的数值差叫做( )。

A、功率损耗B、电压损耗C、电压降落D、电压偏移答案：B7.在潮流计算中常用的负荷模型是( )。

A、恒功率负荷模型B、恒定阻抗负荷模型C、电压静态特性负荷模型D、电压及频率特性负荷模型答案：A8.在短路分析中常用的负荷模型是( )。

A、恒功率负荷模型B、恒定阻抗负荷模型C、电压静态特性负荷模型D、电压及频率特性负荷模型答案：B9.变压器的电纳用来表示( )。

A、铜损B、变压器流过额定电流时产生的电压降C、铁心损耗D、励磁功率答案：D10.我国规定35kv及以上电压供电的负荷允许电压偏移范围为( )。

A、±5%B、±7%C、-10%～+5%D、-10%～+7.5%答案：A11.理想同步发电机定子有( )。

A、静止的三相绕组a,b,cB、旋转的相线绕组a,b,cC、励磁绕组fD、纵轴阻尼绕组D答案：A二、多项选择题（5’）1.架空线路在具有特大跨距的部分（如跨越江河），使用( )作为导体。

A、钢芯铝绞线B、铝绞线C、合金绞线D、钢绞线答案：CD2.电力系统频率过低，可能会( )。

A、使电动机停转B、引起汽轮机低压叶片共振C、无功损耗增加D、系统瓦解答案：ABCD3.计算短路电流的目的( )。

山东大学网络教育期末考试试题及答案-电力系统自动化2一、单选题1.电力系统的特点不包括：()A.不能大量存储B.暂态过程短促C.与国民经济关系密切D.复杂难以控制2.从技术上和经济角度讲，最适合担任负荷调频任务的发电厂是（）A.具有调整库容的大型水电厂B.核电厂C.火力发电厂D.径流式大型水力发电厂3.负荷在预计值附近随机变动的概率分布属于（）A.正态分布B.泊松分布C.t分布D.F分布4.逆调压中枢点的电压为（）A.高峰时1.05UN；低谷时UN；B.高峰时，不低于1.075UN，低谷时，不高于1.025UN；C.高峰时，不低于1.025UN；低谷时，不高于1.075UN；D.任何情况下，电压都在1.02-1.05UN5.负荷控制系统种类有：音频控制，无线电控制，配电线载波控制，（）和混合控制。

A.谐波控制B.光纤控制C.工频控制D.双向控制6.下列选项中（）不属于终端装置的类型。

A.馈线远方终端FTUB.需方终端单元ATUC.信号电源监控单元STUD.变压器测控单元TTU7.三绕组变压器的分接头，一般装在（）A.高压侧和中压侧；B.高压侧和低压侧C.中压侧和低压侧；D.以上情况都有可能8.变压器消耗的无功功率是（）A.感性；B.容性；C.为0；D.不确定9.电力网络有功损耗最小时的规律分布是按线段的（）分布。

A.电抗B.电阻C.阻抗D.电容10.IC卡是（）中用到的设备。

A.远方抄表与电能计费系统B.馈线自动化系统C.高级应用系统D.客户呼叫服务系统11.电力系统有功负荷的最优分配是针对（）进行的A.第一种负荷B.第二种负荷C.第三种负荷D.第四种负荷12.提高线路的额定电压等级，将有助于提高系统的（）A.参数对称性；B.稳定性；C.线性；D.非线性13.电力系统频率主要取决于（）A.无功功率B.有功功率C.各节点电压的高低D.各节点注入电流的大小14.影响电力系统频率高低的主要因素是（）A.电力系统的有功平衡关系；B.电力系统的无功平衡关系；C.电力系统的潮流分布；D.电力系统的网络结构。

一、单选题1.根据我国现行规定，对于大型电力系统频率偏移的要求是（）。

A.正常运行情况下，频率偏移不得超过±0.5Hz；B.正常运行情况下，频率偏移不得超过±0.2Hz；C.正常运行情况下，频率偏移不得超过±1Hz；D.正常运行情况下，频率偏移不得超过±5Hz。

2.顺调压中枢点的电压为（）A.高峰时1.05UN；低谷时UN；B.高峰时，不低于1.075UN，低谷时，不高于1.025UN；C.高峰时，不低于1.025UN；低谷时，不高于1.075UN；D.任何情况下，电压都在1.02-1.05UN3.我们使用的照明电压为220V，这个值是交流电的（）。

A.有效值B.最大值C.恒定值D.瞬时值。

4.优化系统中无功功率电源分布的目的是（）A.提高系统电压水平B.提高系统频率水平C.降低系统有功损耗D.提高系统电能质量5.高压配电网是指电压等级为（）的配电网。

A.35kVB.110kVC.220kV/110kVD.35kV/110kV6.发电机带负荷失磁后机组转速（）。

A.增高；B.降低；C.不变；D.不一定。

7.运行中的电压互感器二次线圈不许（）。

A.开路；B.短路。

8.电力系统有功负荷的最优分配是针对（）进行的A.第一种负荷B.第二种负荷C.第三种负荷D.第四种负荷9.EMS发电计划的功能包括（）。

A.火电计划：水电计划；交换计划；扩建计划B.火电计划；水电计划；交换计划；检修计划C.火电计划；核电计划；交换计划；检修计划D.火电计划；水电计划；调度计划；检修计划10.枯水季节承担调频任务的是（）A.高温高压火电厂B.中温中压火电厂C.大水电厂D.核电厂二、多选题1.对于无功补偿装置与电力网的连接，下列原则正确的是（）A.无功补偿装置都可以连接于变电所的母线上；B.无功补偿装置都可以连接与直流输电换流站的母线上；C.配电网中，根据无功就地补偿原则，装中小型电容器就地补偿；D.负荷密集的供电中心集中安装大中型无功补偿装置2.变压器的等值电路中产生的是不变损耗的有（）A.电阻B.电抗C.电导D.电纳3.电力系统中谐波对电网产生的影响有（）A.设备发热，产生噪声B.引起附加损耗C.电感电容发生谐振，放大谐波D.产生干扰4.二次调频负荷的原始增量△PLO由（）组成A.因调速器的调整作用而增大的发电机组的功率B.因调频器的二次调整作用而增大的发电机组的功率C.负荷本身的调节效应而减小的负荷功率D.负荷本身的调节效应而增大的负荷功率5.降低网损的措施包括（）A.提高用户的功率因数B.改善网络中的功率分布C.合理确定电网运行电压水平D.组织变压器经济运行6.一次调频负荷的原始增量△PLO由（）组成A.因调速器的调整作用而增大的发电机组的功率B.因调频器的二次调整作用而增大的发电机组的功率C.负荷本身的调节效应而减小的负荷功率D.负荷本身的调节效应而增大的负荷功率7.有功功率流过线路电抗时，产生的是（）A.有功损耗；B.无功损耗；C.可变损耗；D.不变损耗三、判断题1.普通变压器可以在空载情况下改变变压器的分接头（）2.无功功率的流向是从相位超前相流向相位滞后相（）3.三次调整的名词不常用，其实就是按最优化准则分配的第三种有规律变化的负荷，即责成各发电厂按事先给定的发电负荷曲线发电（）4.进行无功功率的平衡计算的前提是系统电压水平正常（）5.利用发电机的一次调频就能够保持系统的频率（）四、综合题1.简述有差调频器特点。

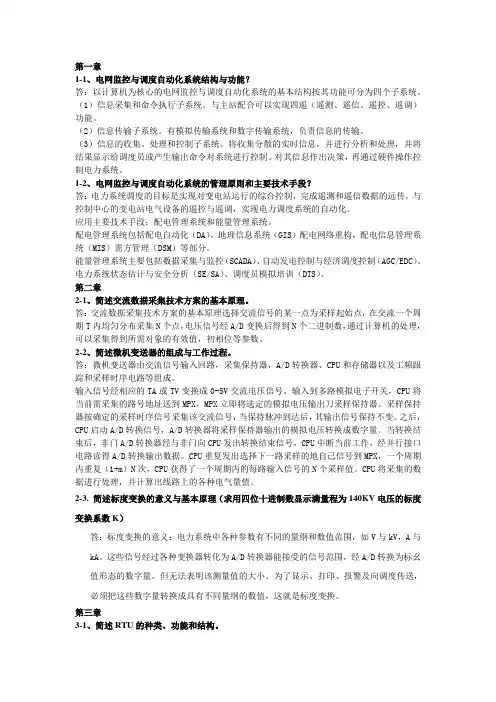

第一章1-1、电网监控与调度自动化系统结构与功能？答：以计算机为核心的电网监控与调度自动化系统的基本结构按其功能可分为四个子系统。

（1）信息采集和命令执行子系统。

与主站配合可以实现四遥（遥测、遥信、遥控、遥调）功能。

（2）信息传输子系统。

有模拟传输系统和数字传输系统，负责信息的传输。

（3）信息的收集、处理和控制子系统。

将收集分散的实时信息，并进行分析和处理，并将结果显示给调度员或产生输出命令对系统进行控制。

对其信息作出决策，再通过硬件操作控制电力系统。

1-2、电网监控与调度自动化系统的管理原则和主要技术手段？答：电力系统调度的目标是实现对变电站运行的综合控制，完成遥测和遥信数据的远传，与控制中心的变电站电气设备的遥控与遥调，实现电力调度系统的自动化。

应用主要技术手段：配电管理系统和能量管理系统。

配电管理系统包括配电自动化（DA），地理信息系统（GIS）配电网络重构，配电信息管理系统（MIS）需方管理（DSM）等部分。

能量管理系统主要包括数据采集与监控（SCADA）、自动发电控制与经济调度控制（AGC/EDC）、电力系统状态估计与安全分析（SE/SA）、调度员模拟培训（DTS）。

第二章2-1、简述交流数据采集技术方案的基本原理。

答：交流数据采集技术方案的基本原理选择交流信号的某一点为采样起始点，在交流一个周期T内均匀分布采集N个点，电压信号经A/D变换后得到N个二进制数，通过计算机的处理，可以采集得到所需对象的有效值，初相位等参数。

2-2、简述微机变送器的组成与工作过程。

答：微机变送器由交流信号输入回路，采集保持器，A/D转换器、CPU和存储器以及工频跟踪和采样时序电路等组成。

输入信号经相应的TA或TV变换成0-5V交流电压信号。

输入到多路模拟电子开关，CPU将当前需采集的路号地址送到MPX，MPX立即将选定的模拟电压输出刀采样保持器。

采样保持器按确定的采样时序信号采集该交流信号，当保持脉冲到达后，其输出信号保持不变。

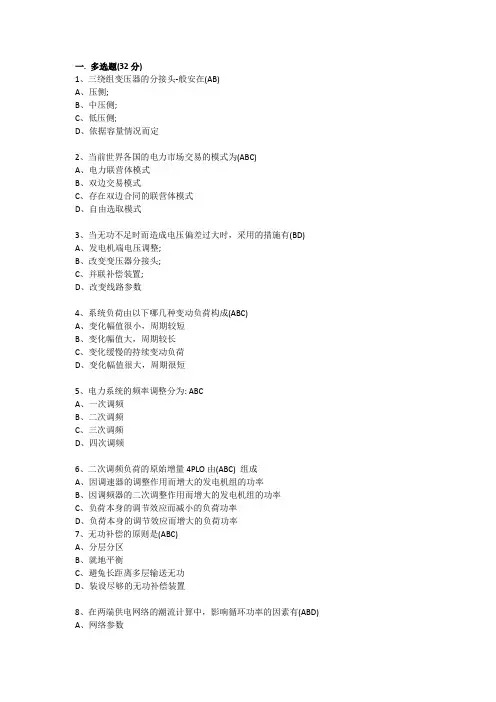

一. 多选题(32分)1、三绕组变压器的分接头-般安在(AB)A、压侧;B、中压侧;C、低压侧;D、依据容量情况而定2、当前世界各国的电力市场交易的模式为(ABC)A、电力联营体模式B、双边交易模式C、存在双边合同的联营体模式D、自由选取模式3、当无功不足时而造成电压偏差过大时，采用的措施有(BD)A、发电机端电压调整;B、改变变压器分接头;C、并联补偿装置;D、改变线路参数4、系统负荷由以下哪几种变动负荷构成(ABC)A、变化幅值很小，周期较短B、变化幅值大，周期较长C、变化缓慢的持续变动负荷D、变化幅值很大，周期很短5、电力系统的频率调整分为: ABCA、一次调频B、二次调频C、三次调频D、四次调频6、二次调频负荷的原始增量4PLO由(ABC) 组成A、因调速器的调整作用而增大的发电机组的功率B、因调频器的二次调整作用而增大的发电机组的功率C、负荷本身的调节效应而减小的负荷功率D、负荷本身的调节效应而增大的负荷功率7、无功补偿的原则是(ABC)A、分层分区B、就地平衡C、避兔长距离多层输送无功D、装设尽够的无功补偿装置8、在两端供电网络的潮流计算中，影响循环功率的因素有(ABD)A、网络参数B、电压参数C、负荷功率D、电压差9、限制电压波动的措施有(ACD)A、串联电容器;B、增加原动机出力;C、并联静止补偿器;D、设置调相机和电抗器10、主调频厂选择是硬考虑(BCD)A、较大的出力调整范围B、拥有足够调整容量和范围C、调频机组有与负荷变化速度相适应的调整速度D、安全经济原则11、水力发电厂的特点是(BC)A、有一定的强迫功率B、退出、再投入时间短、操作简单C、承担急剧变化负荷时，不要额外耗费能量D、水电厂不一定总能承担它的额定容量范围内的负荷12、电压中枢点-般选择为(ABD)A、区域性水火电厂的高压母线;B、枢纽变电站的二次母线;C、有大量地方性负荷的发电厂母线;D、终端变电站的低压母线;13、以下哪种措施可增大自然功率(AB)A、提高输电额定电压B、减小波阻抗C、增大输电电流D、减小对地电压14、电力网是指由(AD) 组成的统一整体A、输电线路B、发电机C、电动机D、压器15、下列无功电源中, 电压调节效应是正的有(ACD)A、调相机;B、TSC型静止无功补偿器;C、SR性静止无功补偿器;D、TCR型静止无功补偿器;16、优先改变发电机端电压调压是因为(BCD)A、不需要附加设备;B、可调范围无限;C、调压手段最直接;D、简单经济二、综合题(60分)17、详述电力系统调度的主要四点任务。

山东大学继续（网络）教育一、单选题1.系统中无功功率损耗（）有功功率损耗A.大于；B.小于；C.等于；D.以上情况都有可能2.电力系统状态估计的正确表述是（）。

A.对SCADA数据库的精加工B.运行状态估计C.事故预测D.负荷预测3.下列选项中不属于配电自动化的管理子系统（）A.信息管理子系统B.电流管理子系统C.负荷管理子系统D.可靠性管理子系统4.同步发电机励磁系统由（）组成。

A.励磁调节器.励磁功率单元B.同步发电机.励磁调节器C.同步发电机.励磁功率单元D.同步发电机.励磁调节器.励磁系统5.电容器并联在系统中，它发出的无功功率与并联处的电压的（）A.成正比；B.平方成正比；C.立方成正比；D.无关6.馈线远方终端FTU的设备包括（）。

A.路灯、环网柜、短路器B.柱上、变电所、开闭所C.路灯、环网柜、开闭所D.柱上、环网柜、开闭所7.电力系统的有功电源是（）A.发电机B.变压器C.调相机D.电容器8.有功功率负荷的变动一般分三种，可预计的是（）A.第一种B.第二种C.第三种D.第四种9.从技术和经济角度看，最适合担负系统调频任务的发电厂是（）。

A.具有调整库容的大型水电厂；B.核电厂；C.火力发电厂；D.径流式大型水力发电厂。

10.同步调相机过激运行时可以向系统（）A.吸收感性无功；B.发出感性无功；C.发出容性无功；D.以上说法都不对11.衡量电能质量的技术指标是（）。

A.电压偏移、频率偏移、网损率；B.电压偏移、频率偏移、电压畸变率；C.厂用电率、燃料消耗率、网损率；D.厂用电率、网损率、电压畸变率二、多选题1.系统负荷由以下哪几种变动负荷构成（）A.变化幅值很小，周期较短B.变化幅值大，周期较长C.变化缓慢的持续变动负荷D.变化幅值很大，周期很短2.优先改变发电机端电压调压是因为（）A.不需要附加设备；B.可调范围无限；C.调压手段最直接；D.简单经济3.无功补偿的原则是（）A.分层分区B.就地平衡C.避免长距离多层输送无功D.装设尽量多的无功补偿装置4.在两端供电网络的潮流计算中，影响循环功率的因素有（）A.网络参数B.电压参数C.负荷功率D.电压差5.三绕组变压器的分接头一般安在（）A.高压侧；B.中压侧；C.低压侧；D.依据容量情况而定6.限制电压波动的措施有（）A.串联电容器；B.增加原动机出力；C.并联静止补偿器；D.设置调相机和电抗器7.以下哪种措施可增大自然功率（）A.提高输电额定电压B.减小波阻抗C.增大输电电流D.减小对地电压三、判断题1.同步发电机是电力系统唯一的有功电源（）2.同步调相机相当于空载运行的同步电动机（）3.图形数据包括道路图、建筑物分布图、行政区规划图、地形图等。

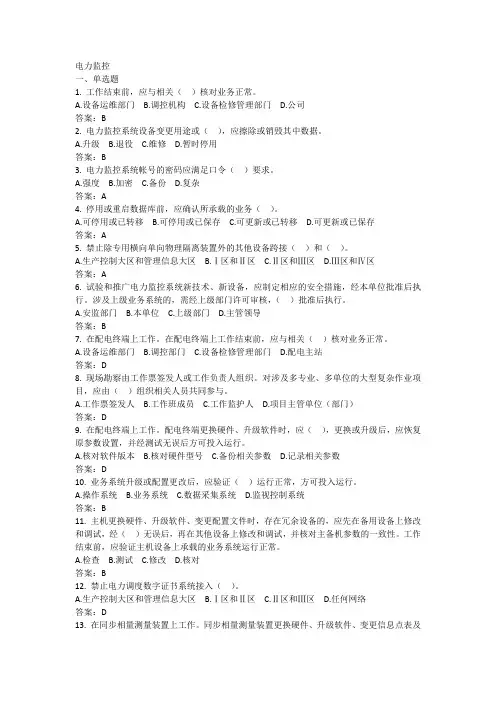

电力监控一、单选题1. 工作结束前，应与相关（）核对业务正常。

A.设备运维部门B.调控机构C.设备检修管理部门D.公司答案：B2. 电力监控系统设备变更用途或（），应擦除或销毁其中数据。

A.升级B.退役C.维修D.暂时停用答案：B3. 电力监控系统帐号的密码应满足口令（）要求。

A.强度B.加密C.备份D.复杂答案：A4. 停用或重启数据库前，应确认所承载的业务（）。

A.可停用或已转移B.可停用或已保存C.可更新或已转移D.可更新或已保存答案：A5. 禁止除专用横向单向物理隔离装置外的其他设备跨接（）和（）。

A.生产控制大区和管理信息大区B.Ⅰ区和Ⅱ区C.Ⅱ区和Ⅲ区D.Ⅲ区和Ⅳ区答案：A6. 试验和推广电力监控系统新技术、新设备，应制定相应的安全措施，经本单位批准后执行。

涉及上级业务系统的，需经上级部门许可审核，（）批准后执行。

A.安监部门B.本单位C.上级部门D.主管领导答案：B7. 在配电终端上工作。

在配电终端上工作结束前，应与相关（）核对业务正常。

A.设备运维部门B.调控部门C.设备检修管理部门D.配电主站答案：D8. 现场勘察由工作票签发人或工作负责人组织。

对涉及多专业、多单位的大型复杂作业项目，应由（）组织相关人员共同参与。

A.工作票签发人B.工作班成员C.工作监护人D.项目主管单位（部门）答案：D9. 在配电终端上工作。

配电终端更换硬件、升级软件时，应（），更换或升级后，应恢复原参数设置，并经测试无误后方可投入运行。

A.核对软件版本B.核对硬件型号C.备份相关参数D.记录相关参数答案：D10. 业务系统升级或配置更改后，应验证（）运行正常，方可投入运行。

A.操作系统B.业务系统C.数据采集系统D.监视控制系统答案：B11. 主机更换硬件、升级软件、变更配置文件时，存在冗余设备的，应先在备用设备上修改和调试，经（）无误后，再在其他设备上修改和调试，并核对主备机参数的一致性。

工作结束前，应验证主机设备上承载的业务系统运行正常。

成绩：任课教师：2022-2023第一学期《电力系统基础》结课作业班级：学号：姓名：一、 问答题1 请描述本课程各章节讲述的内容及各章节之间的联系；本门课程与以前所学相关课程的联系；自己学习本门课程的收获。

（20分）1.1各章节讲述内容第一章1、工厂供电，即工厂所需电能的供应和分配，应满足四个基本要求：安全、可靠、优质、经济。

2、工厂供电系统及发电厂、电力系统：工厂供电系统：6-10KV 进线的中型工厂供电系统、35KV 及以上进线的大中型工厂供电系统、小型工厂供电系统。

发电厂：水力、火力、核能、风力、太阳能、地热。

电力系统:发电、变电、配电、用电的整体3、电力系统的电压和电能质量：电力设备额定电压：电网额定电压有指标要求，被严格规定。

用电设备额定电压规定与同级电网的额定电压相同。

发电机额定电压高于同级电网额定电压5%。

电力变压器：一次绕组：与发电机相连，同发电机额定电压，与线路相连，同电网额定电压；二次绕组：线路较长，额定电压比相连电网高10%，5%补偿内部绕组压降，5%补偿线路压降；供电线路不长，额定电压比相连电网高5%。

电压偏差：给定瞬间设备端电压与额定电压之差对额定电压的百分值。

电压波动：电网电压有效值的连续快速变动。

电力系统中性点运行方式：电源中性点不接地，当单相短路时，单相接地电容电流为正常相线对地电容电流的3倍。

中性点经消弧线圈接地，消弧线圈上流过滞后电流，与短路电容电流相互抵消，使得接地点电流小于最小生弧电流。

中性点直接接地或低阻接地，短路电流很大，直接跳闸。

低压配电系统接地型式：TN 系统：TN-C 系统：N 线与PE 线合并成为PEN 线；TN-S 系统：N 线与PE 线分开，设备外露部分接PE 线；TN-C-S 系统。

TT 系统：中性点直接接地，设备外露可导电部分均各自经PE 线单独接地。

IT 系统：中性点不接地，或经高阻抗接地。

第二章1、工厂电力负荷与负荷曲线：工厂电力负荷分级：一级负荷、二级负荷、三级负荷。

第一套一、填空题1. 'd X 是同步发电机的 电抗。

'q E 是同步发电机的 电势，它正比于磁链 。

2. 当同步发电机的外部电路突然三相短路时，由于外界阻抗减小，定子绕组突然增大，相应电枢反应磁链也将 ，原来稳定状态下电极内部的电磁遭到破坏。

3. 电力系统的静态稳定性是指电力系统受到瞬时的小的 时，能够自动恢复到 状态的能力。

静态稳定的实用判据是＞d δd S EqEq p = 。

4. 当零序电压加在变压器绕组连接成 或中性点不接地的星形一侧时，无论另一侧绕组的 如何，变压器中都没有 流通。

5. 当零序电压加在变压器绕组连接成三角形或 不接地的星行一侧时，无论另一侧绕组的 如何，变压器中都没有 流通。

此时，变压器的零序电抗X 0= 。

6. 同步发电机端外突然发生三相短路时，在电磁暂态过程中，励磁绕组中的直流分量电流fa i ∆和定子三相电流中同步频率交流自由分量f ωi ∆按时间常数 衰减，它是励磁绕组 与 之比。

7. 引起电力系统较大扰动的主要原因是： 、切除或投入系统的主要元件、 。

8. 电力系统的故障可分为 和 两大类。

9. 短路电流最大有效值imp I 是发生在短路后的 时刻，并假定在该时刻前后内非周期分量 的电流有效值。

10. 有阻尼同步发电机突然三相短路时刻，电势 和 不能突变。

11. 与单回路无避雷线三相架空电力线路相比，双回路无避雷线三项架空电力线路的零序电抗值 。

12. 电力系统静态稳定的实用判据为： ；电力系统频率的静态稳定的判据是 ； 电动机静态稳定运行的转矩—转差率的判据是 。

13. 同步发电机基本方程式经派克变换后，内部的电磁关系仍为 。

14. 有阻尼绕组同步发电机三相短路的暂态过程通常可分为两个阶段：短路的最初阶段称为 ；稍后阶段仍称为 。

15. 短路电流最大有效值imp I 是发生在短路后的 ，即t= 时，当冲击系数8.1im p =K 时，=im p I ωI 。

电网电能质量控制--本科山大20年考试题库及答案电网电能质量控制--本-.综合题（70分）1、简述电压波动的含义、引起电压波动的原因。

学生答案：电压均方根值一系列相对快速变动或连续改变的现象，其变化周期大于工频周期（20ms）。

电压波动是指电网电压有效值（方均根值）的快速变动。

电压波动值以用户公共供电点在时间上相邻的最大与最小电压方均根值之差对电网额定电压的百分值来表示；电压波动的频率用单位时间内电压波动（变动）的次数来表示。

原因：（1）用电设备具有冲击负荷或波动负荷，如电弧炉、炼钢炉、轧钢机、电焊机、轨道交通、电气化铁路、以及短路试验负荷等。

（2）系统发生短路故障，引起电网波动和闪变。

（3）系统设备自动投切时产生操作波的影响，如备用电源自动投切、自动重合闸动作等。

（4）系统遭受雷击引起的电网电压波动等。

2.电压波动与闪变存在的影响电压闪变主要是表征人眼对灯闪主观感觉的参数。

它一般是由开关动作或与系统的短路容量相比出现足够大的负荷变动引起的。

2、统一电能质量调节器的功能？学生答案：且会产生衰减，如果配上放大器（运放、晶体管），利用放大、反馈等手段，可以取得比较理想的幅频响应，并且可抵消3、什么是电力系统频率的一次调解和二次调解？学生答案：电力系统的负荷时刻都在变化，对系统实际负荷变化曲线的分析表明，系统负荷可以看做三种具有不同变化规律的变动负荷所组成：第一种是变化幅度很小，变化周期相对较短，一般是几秒就会变化的；第二种是变化幅度较大，变化周期较长，一般是几分钟；第三种是变化缓慢的持续变动负荷，引起负荷变化的原因主要是工厂的作息制度，人民的生活规律，气象条件的变化等。

第一种变化负荷引起的频率偏移将由发电机组的调速器进行调整，这种调整通常称为频率的一次调整。

第二种变化负荷引起的频率变动仅靠调速器的作用往往不能将频率偏移限制在容许的范围之内，这是必须要有调频器参与频率调整，这种调整通常称为频率的二次调整。

1. 电力系统自动化的核心技术是：A. 计算机技术B. 通信技术C. 控制技术D. 以上都是2. 电力系统监控的主要目的是：A. 提高供电可靠性B. 降低运行成本C. 优化资源配置D. 以上都是3. 以下哪个不是电力系统自动化的组成部分？A. 数据采集系统B. 数据传输系统C. 数据处理系统D. 数据存储系统4. SCADA系统的主要功能是：A. 数据采集B. 数据传输C. 数据处理D. 数据存储5. 电力系统自动化中的“四遥”不包括：A. 遥测B. 遥控C. 遥信D. 遥调6. 电力系统自动化中的“五防”不包括：A. 防误操作B. 防误闭锁C. 防误报警D. 防误动作7. 电力系统自动化中的“六统一”不包括：A. 统一调度B. 统一指挥C. 统一管理D. 统一维护8. 电力系统自动化中的“七同步”不包括：A. 同步发电B. 同步并网C. 同步调度D. 同步维护9. 电力系统自动化中的“八联动”不包括：A. 联动发电B. 联动并网C. 联动调度D. 联动维护10. 电力系统自动化中的“九协调”不包括：A. 协调发电B. 协调并网C. 协调调度D. 协调维护11. 电力系统自动化中的“十优化”不包括：A. 优化发电B. 优化并网C. 优化调度D. 优化维护12. 电力系统自动化中的“十一安全”不包括：A. 安全发电B. 安全并网C. 安全调度D. 安全维护13. 电力系统自动化中的“十二经济”不包括：A. 经济发电B. 经济并网C. 经济调度D. 经济维护14. 电力系统自动化中的“十三环保”不包括：A. 环保发电B. 环保并网C. 环保调度D. 环保维护15. 电力系统自动化中的“十四高效”不包括：A. 高效发电B. 高效并网C. 高效调度D. 高效维护16. 电力系统自动化中的“十五可靠”不包括：A. 可靠发电B. 可靠并网C. 可靠调度D. 可靠维护17. 电力系统自动化中的“十六灵活”不包括：A. 灵活发电B. 灵活并网C. 灵活调度D. 灵活维护18. 电力系统自动化中的“十七智能”不包括：A. 智能发电B. 智能并网C. 智能调度D. 智能维护19. 电力系统自动化中的“十八集成”不包括：A. 集成发电B. 集成并网C. 集成调度D. 集成维护20. 电力系统自动化中的“十九协同”不包括：A. 协同发电B. 协同并网C. 协同调度D. 协同维护21. 电力系统自动化中的“二十创新”不包括：A. 创新发电B. 创新并网C. 创新调度D. 创新维护22. 电力系统自动化中的“二十一发展”不包括：A. 发展发电B. 发展并网C. 发展调度D. 发展维护23. 电力系统自动化中的“二十二进步”不包括：A. 进步发电B. 进步并网C. 进步调度D. 进步维护24. 电力系统自动化中的“二十三提升”不包括：A. 提升发电B. 提升并网C. 提升调度D. 提升维护25. 电力系统自动化中的“二十四改进”不包括：A. 改进发电B. 改进并网C. 改进调度D. 改进维护26. 电力系统自动化中的“二十五优化”不包括：A. 优化发电B. 优化并网C. 优化调度D. 优化维护27. 电力系统自动化中的“二十六提高”不包括：A. 提高发电B. 提高并网C. 提高调度D. 提高维护28. 电力系统自动化中的“二十七增强”不包括：A. 增强发电B. 增强并网C. 增强调度D. 增强维护29. 电力系统自动化中的“二十八加强”不包括：A. 加强发电B. 加强并网C. 加强调度D. 加强维护30. 电力系统自动化中的“二十九完善”不包括：A. 完善发电B. 完善并网C. 完善调度D. 完善维护31. 电力系统自动化中的“三十强化”不包括：A. 强化发电B. 强化并网C. 强化调度D. 强化维护32. 电力系统自动化中的“三十一深化”不包括：A. 深化发电B. 深化并网C. 深化调度D. 深化维护33. 电力系统自动化中的“三十二细化”不包括：A. 细化发电B. 细化并网C. 细化调度D. 细化维护34. 电力系统自动化中的“三十三具体化”不包括：A. 具体化发电B. 具体化并网C. 具体化调度D. 具体化维护35. 电力系统自动化中的“三十四明确化”不包括：A. 明确化发电B. 明确化并网C. 明确化调度D. 明确化维护36. 电力系统自动化中的“三十五规范化”不包括：A. 规范化发电B. 规范化并网C. 规范化调度D. 规范化维护37. 电力系统自动化中的“三十六标准化”不包括：A. 标准化发电B. 标准化并网C. 标准化调度D. 标准化维护38. 电力系统自动化中的“三十七系统化”不包括：A. 系统化发电B. 系统化并网C. 系统化调度D. 系统化维护39. 电力系统自动化中的“三十八集成化”不包括：A. 集成化发电B. 集成化并网C. 集成化调度D. 集成化维护40. 电力系统自动化中的“三十九模块化”不包括：A. 模块化发电B. 模块化并网C. 模块化调度D. 模块化维护41. 电力系统自动化中的“四十智能化”不包括：A. 智能化发电B. 智能化并网C. 智能化调度D. 智能化维护42. 电力系统自动化中的“四十一自动化”不包括：A. 自动化发电B. 自动化并网C. 自动化调度D. 自动化维护43. 电力系统自动化中的“四十二数字化”不包括：A. 数字化发电B. 数字化并网C. 数字化调度D. 数字化维护44. 电力系统自动化中的“四十三网络化”不包括：A. 网络化发电B. 网络化并网C. 网络化调度D. 网络化维护45. 电力系统自动化中的“四十四信息化”不包括：A. 信息化发电B. 信息化并网C. 信息化调度D. 信息化维护46. 电力系统自动化中的“四十五智能化”不包括：A. 智能化发电B. 智能化并网C. 智能化调度D. 智能化维护47. 电力系统自动化中的“四十六集成化”不包括：A. 集成化发电B. 集成化并网C. 集成化调度D. 集成化维护48. 电力系统自动化中的“四十七模块化”不包括：A. 模块化发电B. 模块化并网C. 模块化调度D. 模块化维护49. 电力系统自动化中的“四十八系统化”不包括：A. 系统化发电B. 系统化并网C. 系统化调度D. 系统化维护50. 电力系统自动化中的“四十九标准化”不包括：A. 标准化发电B. 标准化并网C. 标准化调度D. 标准化维护51. 电力系统自动化中的“五十规范化”不包括：A. 规范化发电B. 规范化并网C. 规范化调度D. 规范化维护52. 电力系统自动化中的“五十一明确化”不包括：A. 明确化发电B. 明确化并网C. 明确化调度D. 明确化维护53. 电力系统自动化中的“五十二具体化”不包括：A. 具体化发电B. 具体化并网C. 具体化调度D. 具体化维护54. 电力系统自动化中的“五十三细化”不包括：A. 细化发电B. 细化并网C. 细化调度D. 细化维护55. 电力系统自动化中的“五十四深化”不包括：A. 深化发电B. 深化并网C. 深化调度D. 深化维护56. 电力系统自动化中的“五十五强化”不包括：A. 强化发电B. 强化并网C. 强化调度D. 强化维护57. 电力系统自动化中的“五十六完善”不包括：A. 完善发电B. 完善并网C. 完善调度D. 完善维护58. 电力系统自动化中的“五十七加强”不包括：A. 加强发电B. 加强并网C. 加强调度D. 加强维护59. 电力系统自动化中的“五十八增强”不包括：A. 增强发电B. 增强并网C. 增强调度D. 增强维护60. 电力系统自动化中的“五十九提高”不包括：A. 提高发电B. 提高并网C. 提高调度D. 提高维护61. 电力系统自动化中的“六十优化”不包括：A. 优化发电B. 优化并网C. 优化调度D. 优化维护62. 电力系统自动化中的“六十一改进”不包括：A. 改进发电B. 改进并网C. 改进调度D. 改进维护63. 电力系统自动化中的“六十二提升”不包括：A. 提升发电B. 提升并网C. 提升调度D. 提升维护64. 电力系统自动化中的“六十三进步”不包括：A. 进步发电B. 进步并网C. 进步调度D. 进步维护答案1. D2. D3. D4. A5. D6. C7. D8. C9. D10. D11. D12. D13. D14. D15. D16. D17. D18. D19. D20. D21. D22. D23. D24. D25. D26. D27. D28. D29. D30. D31. D32. D33. D34. D35. D36. D37. D38. D39. D40. D41. D42. D43. D44. D45. D46. D47. D48. D49. D50. D51. D52. D53. D54. D55. D56. D57. D58. D59. D60. D61. D62. D63. D64. D。

电力系统远程监控-答案一、填空题1. 多路复用就 是把多个低信道组合成一个高速信道 的技术。

2.已知（n ，k ）分组码，最小码距为d min ，则监督位长度是n -k ，可检出的错误个数最大为 n -k -1 ，可纠正的错误个数最大为(n -k -1)/2 ，分组码的编码效率是 k/n 。

3.电力系统远动的基本功能是 遥控 、 遥测 、 遥调 、 遥信。

4.常用的AD 转换方有 积分型 、 逐次逼近型 、 并行比较型/串并行型 、 Σ-Δ调制型 、电容阵列逐次比较型及压频变换型。

二、实例分析题1.列举遥测量采集与处理系统的主要组成环节。

右图中图1所示为随时间变化的实际电压幅值信号的波形，经数据采集（采样方式为直流采样）后，得到的波形信号如图2所示，试分析该数据采集系统存在的问题，并给出必要的改进措施。

答：采集处理环节：模拟量→互感器→变送器（传感器）→多路选择开关→模数转换→数字量电磁干扰造成数据失真。

改进措施：（1）采取隔离，分离走向的办法减少内部电路的干扰。

tv t v图1 图2三、比较下列基本概念的异同1.简述波特率和比特速率的区别。

答：比特率是数字信号的传输速率：单位时间内所传输的二进制代码的有效位数。

单位：比特/秒（bps）或千比特/秒（kbps）。

波特率是调制速率（又称波形速率）：线路中每秒传送的波形的个数。

单位：波特（baud）。

调制速率B是波形周期T 的倒数：B = 1/T2.循环式传输模式与问答式传输模式答:循环式：以厂站RTU 为主动端，自发地不断循环地向调度中心上报现场数据（YC、YX、SOE、YXBW 等）的远动数据传输问答式：主站与多个RTU通信时，主站掌握通信主动权。

主站轮流询问各个子站，并接收子站送来的消息。

为了提高效率，子站在有变化时才报告发送，如YX变化（YXBW），YC越限发送。

四、计算题1.已知一数据传输系统采用（16，8）循环冗余码进行差错控制，采用的生成多项式为g(x)=x8+x2+x+1，并且信息位是65H，试计算解：（1）该信息位对应的监督位。

电网考试本科试题及答案一、单项选择题（每题2分，共20分）1. 电力系统的基本组成包括（）。

A. 发电、输电、配电、用电B. 发电、输电、配电、调度C. 发电、输电、配电、变电D. 发电、输电、变电、用电答案：A2. 电力系统电压等级分为（）。

A. 低压、中压、高压、超高压B. 低压、高压、超高压、特高压C. 低压、中压、高压、特高压D. 低压、中压、超高压、特高压答案：C3. 电力系统中，输电线路的导线材料一般为（）。

A. 铜B. 铝C. 铁D. 钢答案：B4. 电力系统中，变电站的主要功能是（）。

A. 发电B. 输电C. 变电D. 用电答案：C5. 电力系统中，配电网的主要作用是（）。

A. 将电能从发电厂输送到变电站B. 将电能从变电站输送到用户C. 将电能从用户输送到变电站D. 将电能从发电厂输送到用户答案：B6. 电力系统中，电力调度的主要任务是（）。

A. 确保电力系统的安全稳定运行B. 确保电力系统的经济运行C. 确保电力系统的环保运行D. 确保电力系统的高效运行答案：A7. 电力系统中，电力负荷的分类包括（）。

A. 工业负荷、农业负荷、居民负荷B. 工业负荷、商业负荷、居民负荷C. 工业负荷、农业负荷、商业负荷D. 工业负荷、农业负荷、交通负荷答案：A8. 电力系统中，电力系统的稳定性包括（）。

A. 静态稳定性、动态稳定性、暂态稳定性B. 静态稳定性、动态稳定性、瞬态稳定性C. 静态稳定性、瞬态稳定性、暂态稳定性D. 动态稳定性、瞬态稳定性、暂态稳定性答案：A9. 电力系统中，电力系统的可靠性包括（）。

A. 供电可靠性、用电可靠性、设备可靠性B. 供电可靠性、用电可靠性、系统可靠性C. 供电可靠性、设备可靠性、系统可靠性D. 用电可靠性、设备可靠性、系统可靠性答案：B10. 电力系统中，电力系统的经济性包括（）。

A. 供电成本、用电成本、设备成本B. 供电成本、用电成本、系统成本C. 供电成本、设备成本、系统成本D. 用电成本、设备成本、系统成本答案：B二、多项选择题（每题3分，共15分）1. 电力系统的基本要求包括（）。
