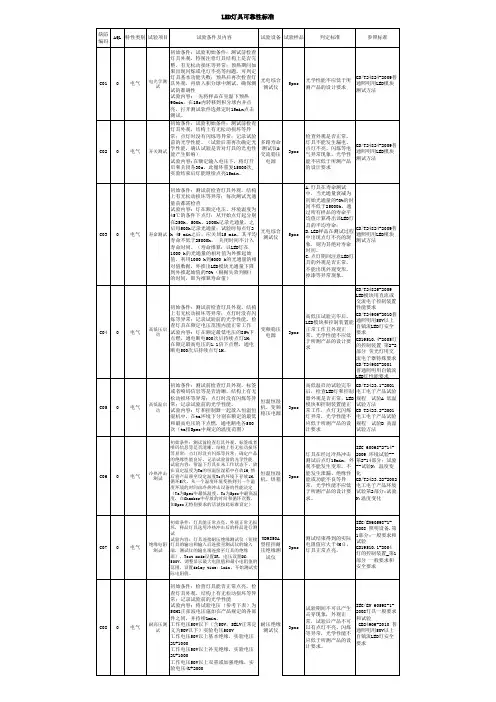

LED试验条件整理

-4A智能 群脉冲发
3pcs 常，光学性能在规定 验和测量技术_电
范围内
快速瞬变脉冲群抗
脉冲频率：5KHz，测试时间60s，重复 生器
扰度试验
时间300ms，进行测试。
初始条件：测试前确认试品灯具外观正
常，光学性能正常
温升测试
测试后温升在SPEC范
检查外观是否正常， 灯具不能发生漏电、 点灯不亮、闪烁等电 气异常现象，光学性 能不应低于所测产品 的设计要求
GB/T24824-2009普 通照明用LED模块 测试方法
C03 0 C04 0 C05 0
电气 电气 电气
初始条件：测试前检查灯具外观，结构 上有无松动损坏等异常；每次测试光通 量前都需检查 试验内容: 灯在额定电压、环境温度为 45℃的条件下点灯；从开始点灯起分别 在250h、500h、1000h记录光通量，之 后每500h记录光通量；试验时每点灯2
1 carton
灯具在经过振动测试 后，不能发生零件脱 落、结构损坏、点灯 不亮等异常现象。
GB/T 4857.232003 包装 运输包 装件 随机振动试 验方法 GB/T 4857.7-2005 包装 运输包装件 基本试验 第七部 分 正弦定频振动 试验方法
机械
初始条件：测试前检查包装外观（以出 货用包装为准），以及包装内产品按出 货包装时的位置摆放，测试前检查灯具 外观和机构。 试验内容:a.跌落面为标准跌落机跌落 包装跌落 平面 b.跌落顺序:一角(易损角);三棱(易损 角对应的三条棱);六面各一次 c.跌落重量与高度，以及跌落顺序如下 表
验和测量技术 静
初始条件：测试前确认试品灯具外观正
电放电抗扰度试验
常，光学性能正常
（idt IEC 61000-

LED灯具耐久和热试验要求1.耐久：取灯具上标定温度︒Cta=25︒灯具放入热箱中，(ta+10) 电压：1.05额定功率时的电压(钨丝灯)；1.1Vn(管状荧光灯及其他放电灯)；灯串例外无非正常工作情况下时：240h(10天)正常工作:有非正常时：除b中非正常电路条件情况外，工作168h(7天)，分七个周期，每个周期开21h，停3h，有b非正常电路条件，第七个周期工作于非正常电路条件(AnnexC)。

非正常工作情况:a.30N调节；b.管状荧光灯及其他放电灯的非正常电路条件；c.相同功率的普通灯泡代替特殊灯泡；d.变压器供电灯具的次级短路耐久后，灯具应仍能工作，灯座不变形，铭牌仍然清晰可见。

2.正常热试验：最好25︒C(10~30︒1±C︒条件：a.恒温箱温度：25b.电压：1.05额定功率时的电压(钨丝灯)或1.06Vn(管状荧光登及其他放电灯及装有马达的灯具)，灯串例外C)︒1<c.热电偶监测至稳定状态(1小时内变化温度极限)3.非正常热试验非正常情况：1)调节最不利位置，30N，照射支撑面(照射面)。

2)非正常电路条件(管状荧光灯及放电灯)启动器触点短路；整流模拟无启动器的灯具可能在后期出现的故障条件；取下灯管；断开灯的一极。

−3)普通灯泡替换同功率的特殊用途灯泡(如带保险丝的灯泡之类)。

4)变压器输出端后面电路的短路等。

测试条件：钨丝灯的灯具：按12.4.1中D）的规定。

管形荧光灯和其它气体放电灯的灯具：额定电压或额定电压范围内最高值的1.1倍。

装有马达的灯具：额定电压（或额定电压范围内最高值）的1.1倍。

按照4)的短路时,额定电压的0.9和1.1倍。

4.镇流器、变压器、电子变压器失效条件下的热试验(有标识，且不满足安装空间要求或无热保护情况)1)无热熔断器灯具：同2、3工作条件，并20％灯具电路工作于非正常条件(1.1Vn)(至少一个灯泡)，其他分别工作于0.9Vn、1.0Vn和1.1Vn至稳定。

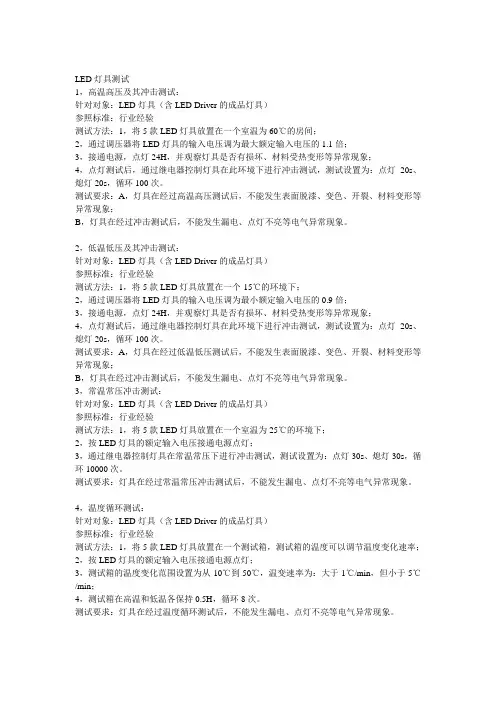

LED灯具测试1，高温高压及其冲击测试：针对对象：LED灯具（含LED Driver的成品灯具）参照标准：行业经验测试方法：1，将5款LED灯具放置在一个室温为60℃的房间；2，通过调压器将LED灯具的输入电压调为最大额定输入电压的1.1倍；3，接通电源，点灯24H，并观察灯具是否有损坏、材料受热变形等异常现象；4，点灯测试后，通过继电器控制灯具在此环境下进行冲击测试，测试设置为：点灯20s、熄灯20s，循环100次。

测试要求：A，灯具在经过高温高压测试后，不能发生表面脱漆、变色、开裂、材料变形等异常现象；B，灯具在经过冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

2，低温低压及其冲击测试：针对对象：LED灯具（含LED Driver的成品灯具）参照标准：行业经验测试方法：1，将5款LED灯具放置在一个-15℃的环境下；2，通过调压器将LED灯具的输入电压调为最小额定输入电压的0.9倍；3，接通电源，点灯24H，并观察灯具是否有损坏、材料受热变形等异常现象；4，点灯测试后，通过继电器控制灯具在此环境下进行冲击测试，测试设置为：点灯20s、熄灯20s，循环100次。

测试要求：A，灯具在经过低温低压测试后，不能发生表面脱漆、变色、开裂、材料变形等异常现象；B，灯具在经过冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

3，常温常压冲击测试：针对对象：LED灯具（含LED Driver的成品灯具）参照标准：行业经验测试方法：1，将5款LED灯具放置在一个室温为25℃的环境下；2，按LED灯具的额定输入电压接通电源点灯；3，通过继电器控制灯具在常温常压下进行冲击测试，测试设置为：点灯30s、熄灯30s，循环10000次。

测试要求：灯具在经过常温常压冲击测试后，不能发生漏电、点灯不亮等电气异常现象。

4，温度循环测试：针对对象：LED灯具（含LED Driver的成品灯具）参照标准：行业经验测试方法：1，将5款LED灯具放置在一个测试箱，测试箱的温度可以调节温度变化速率；2，按LED灯具的额定输入电压接通电源点灯；3，测试箱的温度变化范围设置为从-10℃到50℃，温变速率为：大于1℃/min，但小于5℃/min；4，测试箱在高温和低温各保持0.5H，循环8次。

LED显示屏测试方法1范围本标准对LED显示屏的机械、光学、电学等主要技术性能进行了分级并规定了测试方法。

本标准适用于各类LED显示屏（以下简称显示屏）的测试。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版适用于本标准。

GB/T 4208—1993 电工电子产品外壳防护标准SJ/T 11141—2003 LED显示屏通用规范3分级按检测结果，指标分为三个等级。

3.1 A 级显示屏应达到的基本指标。

3.2 B 级指标高于A级。

3.3 C 级指标高于A级和B级。

4一般要求4.1测试条件除特殊规定外,检测环境如下：环境温度：15℃〜35℃相对湿度：40%〜80%大气压力：86k P a〜106k P a电源电压：220V（1±10%）、50 Hz±1HZ4.2测试仪表及软件彩色电视信号发生器：S/N大于52dB;彩色分析仪：精度大于±5% （用于测量亮度、色度等光学性能的同类仪器也可）游标卡尺：分辨度0.02mm量角器：精度2° ;温度计：精度±1℃;光强仪：精度大于±10%照度计：精度大于±10%示波器：100 MHz钢尺：长度大于1m塞规：精度大于1/100 mm亮度鉴别测试软件：共有24级等灰度差竖条纹，其中每一条竖条纹的宽度为24歹U，条纹颜色为白色。

每按动一下“一键，测试条纹左移24歹U；每按动一下“f”键，测试条纹右移24歹限灰度测试软件：红色、绿色、蓝色各256个等级，级差均等；“R”键、“G”键、“B”键控制颜色的选择，每按动一下“T ”键，被选基色的亮度增加一个等级；每按动一下“厂'键，被选基色的亮度降低一个等级。
