三菱PLC A系列型号列表

  • 格式：doc
  • 大小：107.50 KB
  • 文档页数：2
A1S62TCTT-S2
热电耦K,J,R,S,B,E,T,N…,晶体管输出,2通道
A1S62TCTTBW-S2
热电耦K,J,R,S,B,E,T,N…,晶体管输出,4通道,断线检测
A1S64TCRT-S1
ptl00,4通道,晶体管输出
A1S64TCRTBW-S1
ptl00,4通道,晶体管输出
A1S62TCRT-S2
8点,DC24V
AJ55TB3-16D
16点,DC24V
A1STA32
32点FCN插座型组件端子排适配器
动态输入组件
A1S42X
64点DC12V或24V
UL．CUL
动态输出组件A1S42Y源自64点DC12V或24VI/O通信主控组件
A1SJ51T64
I/O通信组件,64点远程I/O控制
I/O通信远程输入模块
AJ55TB3-4D
4点,DC24V
AJ55TB3-8D
A1SD75P3-S3
脉冲序列输出,3轴
MELSECNET/MINI-S3
A1SJ71PT32-S3
MELSECNET/MINI-S3主控
UL.CUL
系统故障组件
A1SS91
检测AnS PLC系统的故障
空插组件
A1SG60
I/O插槽空组件
虚设组件
A1SG62
16点/32点/48点/64点虚设组件
端子适配器
A1SJ71LP21G
MELSECNET/10,光缆GI-50/125
A1SJ71LP21GE
MELSECNET/10,光缆GI62．5/125
A1SJ71BR11
MELSECNET/10,同轴电缆
MELSECNET/II组件
A1SJ71AP21
MELSEC-NET[11主站/勺就地站,光缆S1-200/250
MELSEC-NET/B主站/就地站
A1SJ72T25B
MELSEC-NET/B远程站
以太网组件
A1SJ71E71B2
10Mbps l0BASE2接口10Mbps 10BASE5接口
A1SJ71E71B5
计算机通信组件
A1SJ71UC24-R2
RS232C接口
UL.CUL
A1SJ71UC24-R4
RS422/485接口
三菱PLC类型
三菱PLC型号
三菱PLC技术规格
标准
扩展基板
A1S52B-S1
2I/O插槽
UL.CUL
A1S55B-S1
5I/O插槽
A1S58B-S1
8I/O插槽
A1S65B-S1
5I/O插槽和电源插槽
A1S68B-S1
8I/O插槽和电源插槽
扩展电缆
A1SC01B
55mm电缆
UL.CUL
A1SC03B
A1SD62
2通道,100kpps,每通道2个漏型晶体管输出
A1SD62E
2通道,100kpps,每通道2个源型晶体管输出
A1SD62D
2通道,200kpps,每通道2个漏型晶体管输出
A/D转换组件
A1S64AD
4-20mA或O至±10V模拟输入,4通道
UL.CUL
A1S68AD
0-20mA或0至±10V模拟输入,8通道
300mm电缆
A1SC07B
700mm电缆
A1SCl2B
1200mm电缆
A1SC30B
3000mm电缆
A1SC60B
6000mm电缆
A1SC05NB
450mm电缆,连接AnN扩展基板
A1SC07NB
700mm电缆,连接AnN扩展基板
高速计数组件
A1SD61
1通道,50kpps,8点晶体管输出
UL.CUL
测温组件
A1S62RD3
3线制PT-100输入2通道
UL.CUL
AlS62RD4
4线制PT-100输入2通道
A1S68TD
B,R,S,E,J,K热电耦输入,8通道
温度控制组件
A1S64TCTT-S1
热电耦K,J,R,S,B,E,T,N…,晶体管输出,4通道
A1S64TCTTBW-S1
热电耦K,J,R,S,B,E,T,N…,晶体管输出,4通道,断线检测
D/A转换组件
A1S62DA
4-20mA或0至±10V模拟输出,2通道
UL.CUL
A1S68DAV
O至±10V模拟输出,8通道
A1S68DAI
4至20mA模拟输出,8通道
A/D,D/A转换组件
A1S63ADA
0至20mA或0至±10V 2通道模入,1通道模出
UL.CUL
A1S66ADA
0至20mA或-10至10V 4通道模入,2通道模出
A1SJ71UC24-PRF
RS232C接口和打印机功能
MODBUS组件
A1SJ71UC24-R2-S2
MODBUS,RS232C接口
A1SJ71UC24-R4-S2
MODBUS,RS422/485接口
PROFIBUS组件
A1SJ71PB96F
PROFIBUS-FMS网
CE
A1SJ71PB92D
PROFIBUS-DP网
通信组件
A1SD51S
RS232C 2通道接口,RS422/485 1通道接口
定位控制组件
A1SD70
电压输出,1轴
UL.CUL
A1SD71-S2
脉冲序列输出,2轴,速度控制功能
A1SD71—S7
脉冲序列输出,2轴,手动脉冲输入
A1SD75P1-S3
脉冲序列输出,1轴
AlSD75P2-S3
脉冲序列输出,2轴
Ul CUL
A1SJ71AP21-S3
MELSEC-NET/II主站/就地站,光缆G1-50/125
A1SJ71AP21GE
MELSEC-NET/II主站/就地站,光缆G1-62．5/125
A1S171AR21
MELSEC-NET/II主站/就地站,同轴电缆
UL.CUL
MELSECNET/B组件
A1SJ71AT21B
ptl00,2通道,晶体管输出
A1S62TCRTBW-S2
ptl00,2通道,晶体管输出
脉冲捕捉组件
A1Sp60
捕捉脉冲
UL.CUL
模拟定时器组件
A1ST60
8个模拟定时器
UL.CUL
中断组件
A1SI61
16点,24V
UL.CUL
MELSECNET/10组件
A1SJ71LP21
MELSECNET/10,光缆SI-200/250

合集下载

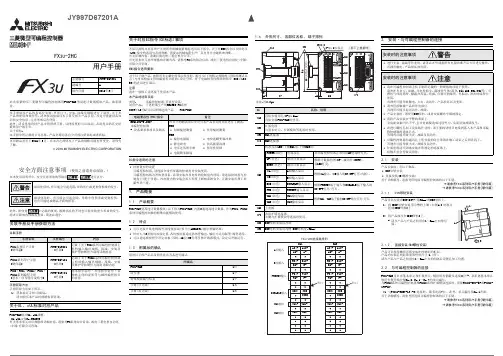

三菱PLC使用说明书

三菱PLC使用说明书

手册名称手册编号内容fx3u系列用户手册硬件篇jy997d19801另册记载了关于fx3u系列可编程控制器主机的输入输出规格接线安装及维护等的硬件方面的详细内容fx3uc系列用户手册硬件篇jy997d57101另册记载了关于fx3uc系列可编程控制器主机的输入输出规格接线安装及维护等的硬件方面的详细内容fx3sfx3gfx3gcfx3ufx3uc系列编程手册基本应用指令说明书jy997d19401另册基本指令说明应用指令说明各种软元件的说明等与顺控编程相关的内容关于对应ec指令ce标志事项不保证按照本内容所产生的所有机械装置都能适用以下指令
→请参考FX3U系列用户手册[硬件篇] →请参考FX3UC系列用户手册[硬件篇]
2.1.1 DIN导轨安装
产品可以安装在DIN46277(宽35mm)的DIN导轨上。
1) 将 [DIN 导轨安装用沟槽的上侧 ( 右图 A)] 对准并 挂到[DIN导轨]上。
1)
2) 将产品按压在[DIN导轨]上。
- 请在产品与产品之间留出1～2mm左右的间
*2 D类接地
D类接地
*1 XD24
带屏蔽双绞线电缆
*3 DISABLE
XD 5
COMD *1
P24+
P12++ P-
带屏蔽双绞线电缆 PRESET *3
D类接地
D类接地
*2 Z相
*1 编码器的驱动电源。 请根据编码器规格，在DC24V、DC12V、DC5V中选择使用。 与FX3U-2HC连接A相、B相、Z相时，请连接与电源相匹配的端子。 此外,PRESET及DISABLE信号使用DC24V时,请与DC24V用端子(P24+,XD24)连接。
1. 产品概要
1.1 产品概要

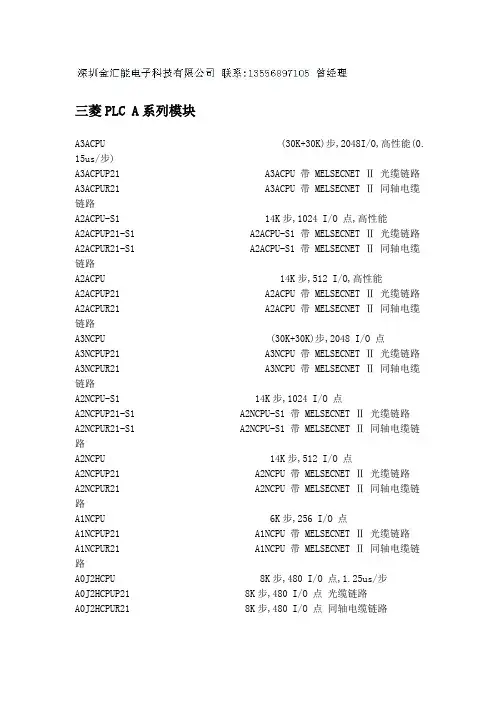

三菱PLC A系列型号和参数
