换热站安装检验批质量验收记录
0513*******
填写说明
一、填写依据
1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分
可按设计系统、设备种类划分;大中型设备单独划分为检验批。
三、GB50242-2002规范摘要
主控项目
13.6.1 热交换器应以最大工作压力的1.5倍作水压试验,蒸汽部分应不低于蒸汽供汽压力加0.3MPa;热水部分应不低于0.4Mpa。
检验方法:在试验压力下,保持10min压力不降。
13.6.2 高温水系统中,循环水泵和换热器的相对安装位置应按设计文件施工。
检验方法:对照设计图纸检查。
13.6.3 壳管式热交换器的安装,如设计无要求时,其封头与墙壁或屋顶的距离不得小于换热管的长度。
检验方法:观察和尺量检查。
一般项目
13.6.4 换热站内设备安装的允许偏差应符合本规范表13.3.10的规定。
13.6.5 换热站内的循环泵、调节阀、减压器、疏水器、除污器、流量计等安装应符合本规范的相关规定。
13.6.6 换热站内管道安装的允许偏差应符合本规范表13.3.11的规定。
13.6.7 管道及设备保温层的厚度和平整度的允许偏差应符合本规范表4.4.8的规定。
1234567891012312345678910
1轴向倾斜
(1m)
监理(建设6410291验收部位项目经理专业工长施工班组长0.8±520.1分包项目 经 理施工单位检查评定记录施工单位检查评定记录15泵体水平度(1m)联轴 器同
心度规范规定第13.6.1条第13.6.2条第13.6.3条规范规定第13.6.5条10±5送、引风机
备(各种容器、箱离心式水泵坐 标
标 高
一般项目
2热交换器水压试验
循环水泵和换热器安装位置
壳管式热交换热
循环水泵和换器安装
换
热 站
内
设
备 安
装
的
允 许
偏
差 (mm)
坐 标
标 高
垂直度(1m)
供热换热站安装工程检验批质量验收记录(表一)
1.2.7给排水-29-1
工程名称
施工单位
施工执行标准名称及编号
分包单位主控项目
径向位移0.1
器同 心度
偏 差 (mm)
(建设)单位验收记录。
换热站安装工程检验批质量验收记录表
GB50242-2002
051005□口
说明
051005主控项目:
1. 检查数量:全数检查。
检验方法:在试验压力下,保持10min 压力不降,检查水压试验记录。
2. 检查数量:全数检查。
检验方法:对照设计图纸检查。
3. 检查数量:全数检查。
检验方法:观察和尺量检查。
一般项目:
1. 检查数量:不少于10 个。
检验方法:观察和尺量检查。
采用室内采暖系统相关的检验批验收记录表进行验收,
记录应归入本检验批内。
2.1)检查数量:设备全数检查。
检验方法:坐标用经纬仪、拉线尺量检查。
标高用水准仪,拉线尺量检查。
泵体
水平度用水平尺和塞尺检查。
联轴器同心度用水准仪、百分表(测微螺钉)和塞尺检查。
2)检查数量:管道按管网的起点、终点、分支点和变向点,查各点间的直线管段,每100m 抽查3 点(段),不足100m不少于2点(段)。
检验方法:坐标、标高:经纬仪、水准仪、拉线和尺量检查。
管道纵、横方向弯曲:直尺和拉线检查。
立管垂直:吊线和尺量检查。
管道和绝热层间距:直尺尺量检查。
3)检查数量:管道保温每100m抽查3处,不足100m不少于2处。
检验方法:厚度用钢针刺入尺量检查。
平整度用2m靠尺和楔形塞尺检查。
注:S为保温层厚度。

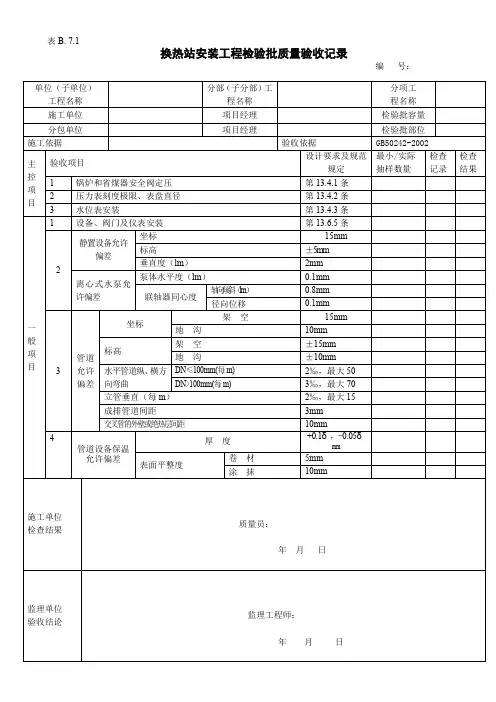

换热站安装工程检验批质量验收记录表
鲁SN—067
说明
主控项目:
1、热交换器水压试验。
以取大工作压力的1.5倍作水压试验;蒸汽部分不低于供气压力加0.3Mpa;热水部分应不低于0.4Mpa。
2、试验压力下观察10min。
压力不降。
检查试验报告。
3、高温水循环水泵的安装应符合设计要求。
对照设计图纸检查。
4、壳管式热交换器距墙或屋顶距离应不小于热换器的长度。
观察和尺量检查。
一般项目:
1、设备、阀门及仪表安装应符合相关要求。
观察检查。
2、坐标用经纬仪、拉线和尺量;标高用水准仪、拉线和尺量;垂直度用吊线坠和尺量;水平度用水平仪(水平尺)和楔形塞尺;同心度用百分表或测微螺钉和塞尺。
3、坐标、标高、垂直度检验方法同2;管道弯曲用直尺和拉线;管道间距用直尺和拉线;管道间距用直尺。
4、保温层厚度用钢针和尺量;平整度用2m靠尺和楔形塞尺。
1231坐标标高垂直度(1m)轴向倾斜(1m)径向位移架空地沟架空地沟DN≤100mm(每m)DN>100mm(每m)卷材涂抹+0.1δ,
-0.05δ
验收部位项目经理施工班组长
2‰,最大15
10
施工单位检查评定记录3
10
13.6.1条13.6.2条13.6.3条
13.6.5条
15
±5
2
0.1
0.8
±15
专业工长(施工员)
5
±10
2‰,最大50
3‰,最大50
0.1
15
10
道允许偏设备保温允许坐标
标高
水平管道纵、横方向弯
立管垂直(每m)成排管道间距交叉管的外壁或绝热层间距厚度表面 平整度热交换器水压试验高温水循环泵与换絷器相对位置分包项目经理离心式水泵允许偏泵体水平度(1m)联轴器同心度
主 控
项 目一 般 项 目施工单位检查评定结果2
34壳管热换器距离墙及屋顶距离设备、阀门及仪表安装静置设备允许偏差 换热站安装工程检验批质量验收记录表
GB50242-2002
单位(子单位)工程名称
分部(子分部)工程名称
施工单位
分包单位
施工执行标准名称及编号
施工质量验收规范规定
施工单位检查评定结果
项目专业质量检查员:
监理(建设)单位验收结论
监理工程师
(建设单位项目专业技术负责人):
D
051004
监理(建设)单位验收记录长
年 月 日年 月 日。
