电磁流量计ModBus通讯协议一、通讯协议内容1.电磁流量计通用通讯协议（V77）电磁流量计的 Modbus 协议采用 04 号功能码读取数据，串口参数为： 1 位起始位 8 位数据位 1 位停止位 N 无校验。

表2-1 V77协议寄存器表2.电磁流量计热冷表通讯协议（L-mag_H）电磁流量计的 Modbus 协议采用 04 号功能码读取数据，串口参数为： 1 位起始位 8 位数据位 1 位停止位 N 无校验。

3.电池供电电磁流量计通讯协议（W803C）电磁流量计的 Modbus 协议采用 04 号功能码读取数据，串口参数为： 1 位起始位 8 位数据位 1 位停止位 N 无校验。

二、数据解析1.Float Inverse解析瞬时流量、瞬时流速、流体点导比、流量百分比等数据为Float Inverse格式，采用IEEE754 32位浮点数格式，其结构如下：E－指数；与十进制数127的差值表示。

M－尾数；低23位，小数部分。

当E不全”0”时,且不全”1时浮点数与十进制数转换公式：假设，流量计回复的数据为 C4 1C 60 00由上述公式可计算当前瞬时流量为：浮点数C4 1C 60 001100 0100 0001 1100 0110 0000 0000 0000浮点数字节1 浮点数字节2 浮点数字节3 浮点数字节4S=1: 尾数符号为1表示是负数。

E = 10001000: 指数为136M= 001 1100 0110 0000 0000 0000，尾数为= -625.5故C4 1C 60 00代表的值为-625.5。

)1(2)1()127(MV ES+-=-2.Long Inverse解析正向累积量整数部分、反向累计整数部分等数据为Long Inverse格式，可直接计算进行解析。

假设，流量计回复的数据为 01 23 45 67故01 23 45 67代表的值为19088743。

三、操作举例如客户想用上位机的一组数据读取到全部流量计的瞬时参数，可按如下方式发送上位机数据帧（以通讯地址为1.波特率为9600为例）。

电磁流量计说明书目录一、概述二、主要技术参数三、电磁流量计选型编码四、电磁流量计选型说明五、流量计接线六、流量计参数设置七、流量计自诊断信息与故障处理八、附录QWLD型智能电磁流量计是我公司采用国内外最先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器.计算速度非常快、精度高、测量性能可靠。

转换器电路设计采用国际先进技术，输入阻抗高达1015欧姆，共模抑制比优于100db,对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。

其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复,使流量计小型流量化的特点。

使客户“买的放心，用的省心,服务称心”是我公司的宗旨。

产品特点：▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

▲在现场可根据用户实际需要在线修改量程。

▲高清晰度背光LCD显示，全中文菜单操作，使用方便,操作简单,易学易懂（可定制其它语言）。

▲采用SMD器件和表面贴装（SMT电路可靠性高).▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低.▲全数字量的处理,抗干扰能力强，测量可靠，精度高,流量测量范围可达150:1▲超低EMI开关电源，使用电源电压变化范围大,抗EMC好▲内部具有三个积算器可分别显示正向累计量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间▲具有RS-485、RS—232C、REMOTE(Hart）和Modbus数字通讯信号输出。

▲具有自检与自论功能1概述工作原理电流量计测量原理是基于法拉第电磁感应定律。

流量计的测量管是一内衬绝缘材料的非导磁合金短管.两只电极沿管径方向穿通管壁固定在测量管上。

其电极头与衬里内表面基本齐平。

励磁线圈由双方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场.此时，如果具有一定电导率的流体流经测量管。

流量计协议书甲方（供应商）：_____________________乙方（采购方）：_____________________鉴于甲方为专业的流量计供应商，乙方因业务需要，向甲方采购流量计设备，双方本着平等自愿、诚实信用的原则，经协商一致，就流量计的采购事宜达成如下协议：第一条产品规格及数量1.1 乙方同意向甲方购买以下规格的流量计设备：- 型号：_____________________- 规格：_____________________- 数量：_____________________1.2 甲方保证所提供的产品符合国家相关标准和乙方的技术要求。

第二条质量保证2.1 甲方保证所提供的流量计设备为全新产品，无缺陷，性能稳定。

2.2 甲方应提供至少一年的质保期，质保期内因产品质量问题导致的损坏，甲方负责免费维修或更换。

第三条价格及支付方式3.1 双方同意，上述流量计设备的总价为：_____________________ 3.2 乙方应在合同签订后____天内支付总价的____%作为预付款。

3.3 余款在甲方交付产品并经乙方验收合格后____天内支付。

第四条交货时间和地点4.1 甲方应在合同签订后____天内完成产品的生产，并在____天内交付至乙方指定地点。

4.2 乙方应在收到产品后____天内完成验收，逾期视为产品验收合格。

第五条违约责任5.1 如甲方未能按时交付产品或产品存在质量问题，应承担相应的违约责任。

5.2 如乙方未能按时支付货款，应按未付款项的____%支付违约金。

第六条争议解决6.1 本协议在履行过程中如发生争议，双方应友好协商解决；协商不成时，可提交甲方所在地人民法院诉讼解决。

第七条其他7.1 本协议一式两份，甲乙双方各执一份，具有同等法律效力。

7.2 本协议自双方签字盖章之日起生效。

甲方代表（签字）：_____________________乙方代表（签字）：_____________________签订日期：____年____月____日签订地点：________________________________（此为模板内容，具体条款需根据实际情况调整）。

电磁流量计转换器通讯协议2012-10-12目录一、概述................................................................................................. - 3 -二、网络结构及接线................................................................................ - 3 -三、Modbus协议RTU帧格式 .............................................................. - 4 -四、Modbus协议命令编码定义............................................................. - 6 -五、电磁流量计MODBUS寄存器定义 ................................................... - 7 -1. 电磁流量计MODBUS寄存器地址定义............................................... - 7 -2.PLC地址设置说明................................................................................ - 9 -3.组态王地址设置说明............................................................................. - 9 -4．数据含义说明 .................................................................................... - 9 -六、通讯数据解析................................................................................. - 11 -1读瞬时流量 ........................................................................................ - 11 -2.读瞬时流速：..................................................................................... - 12 -3读累积流量 ........................................................................................ - 13 -5.读总量流量单位 ................................................................................. - 14 -6.读报警状态 ........................................................................................ - 15 -七、应用举例........................................................................................ - 16 -1.C语言MODBUS 示例程序............................................................... - 16 -2.modbus调试软件modbus poll通讯实例....................................... - 20 -3.modbus调试软件modscan32通讯实例 ......................................... - 22 -4.组态王6.53通讯实例 ........................................................................ - 25 -5.力控6.1通讯实例.............................................................................. - 30 -6.MCGS通讯实例 ................................................................................ - 34 -注：本协议应用举例中例程只提供参考，例程中部分参数与MODBUS寄存器地址定义不符，请以MODBUS寄存器地址定义为准。

万丰测控 流量仪表■概述LZ 型系列金属管浮子流量计,采用可变面积式测量原理，应用现代高技术手段及元器件，生产的金属管浮子流量计。

流量计主要由三大基本部分组成：1、测量管体；2、锥形浮子；3、指示器。

浮子的位移量与流量的大小成比例，通过磁耦合系统，以不接触方式，将浮子位移量传给指示器指示出流量的大小。

也可配装不同的转换器，将流量值转换成标准如4-20mA 电远传信号，实现远距离显示、记录、积算和控制等功能。

LZ 型系列金属管浮子流量计，适用于测量液体、气体。

在测量管的设计上针对不同的管道条件、特殊流体的测量要求，配置了多种结构型式的测量管，如保温夹套型、带阻尼器型等。

除了标准的可选外，还可以为用户进行特殊设计，如高压型、高温型等，最大限度的满足用户的要求。

LZ 型系列金属管浮子流量计，在指示器的设计上可以为各种应用场合提供可靠适用的功能组合。

如现场指针指示，LCD 显示瞬时和累积流量等，在指示器供电选择方面有电池供电、24VDC 供电、220V AC 供电，方便用户现场情况进行选择。

LZ 型系列金属管浮子流量计，以其结构简单，使用寿命长、线性刻度、可用于测量液体和气体等优点而得到广泛应用，诸如石油、化工、发电厂、食品工业、制药工业、水处理工业以及其它工业域。

■技术参数：仪表型号 LZ 系列金属管浮子流量计 测量范围 （100%点值）从流量表选择水 20℃ 2.5-150,000L/h空气 1.013bar abs 20℃ 0.07-3000m 3/h量程比 10：1 5：1 精度等级 1.5 2.5 压力损失 见流量表测量管 锥形测量管 孔板测量管 刻度盘分度 依据流量单位划分仪表口径 DN15-DN150 其他口径协商制造法兰连接 DN15-DN50/PN4.0 DN80-DN150/PN1.6 法兰标准 GB/T9119 .10-88 也可按用户提供法兰标准制造如 ANSI B 16.5保温夹套法兰 DN15 DN25/PN4.0 1/2 保温夹套管 ф12特殊类型 高压型、螺纹型和其他特殊型可根据用户要求提供介质粘度 DN15≤5mPa.sDN25～DN150≤250mPa.s介质温度 -80∽200℃ 标准型 0∽85℃ 防腐型 -80∽300℃ 高温型 环境温度 -25∽60℃ 防护等级 IP65电信号输出 输出信号 4-20mA （两线制）线性度 1％温度影响 0.5％/10℃电气接口 M20×1.5 标准型 供电电源 24V DC 标准型 电源消耗 ≤3W限位报警 供电电源 24V DC电源消耗 ≤3W触点容量 3A/220V 工作温度 -25∽60℃ 防爆等级 Exib ⅡCT5 Exd ⅡBT5 防爆关联设备 本安型安全栅LB906■型谱LZ Z 就地指示型D 电远传型口径 DN15 25 50 80 100 150结构型式F10 下进上出型（可以缺省）F11 下进侧出型F12 侧进侧出型F13 右进左出型F14 左进右出型接液材质RR0 0Cr18Ni12Mo2Ti 适用于结构型式 F10型 F11型 F12型 F13型 F14型RR1 1Cr18Ni9Ti 适用于结构型式 F10型 F11型 F12型 F13型 F14型RL 316L 适用于结构型式 F10型 F11型 F12型 F13型 F14型RP PTFE 适用于结构型式 F10型Ti 钛合金适用于结构型式 F10型HC 哈氏合金适用于结构型式 F10型附加结构T 夹套型适用于测量器类型 F10型Z 阻尼型适用于测量器类型 F10型 F11型 F12型 F13型 F14型G 高温型适用于测量器类型 F10型 F11型 F12型 F13型 F14型Y 高压型适用于测量器类型 F10型 F11型 F12型 F13型 F14型指示器 (对于远传4-20mA标准电流信号指示器，可以选择＋HART协议）缺省现场指针显示瞬时流量ES1 24VDC供电，现场指针显示瞬时流量，角位移变送器，远传4-20mA标准电流信号ES2 24VDC供电，现场指针显示瞬时流量，非接触变送器，远传4-20mA标准电流信号K1 带一上限报警点输出K2 带一下限报警点输出K12 带一上限和一下限报警点输出JSB 电池供电， LCD显示瞬时流量和累积流量JSC 240VAC供电，LCD显示瞬时流量和累积流量JSD 24V DC供电，LCD显示瞬时流量和累积流量JSE 24V DC供电，LCD显示瞬时流量和累积流量，远传4-20mA标准电流信号防爆型式缺省普通型方表头Exi 本安防爆型方表头Exd 隔爆型圆表头举例：LZ□-□□□□□□□注：无选择项可以缺省。

电磁流量计转换器通讯协议2012-10-12目录一、概述....................................... 错误!未定义书签。

二、网络结构及接线............................. 错误!未定义书签。

三、Modbus协议RTU帧格式....................... 错误!未定义书签。

四、Modbus协议命令编码定义..................... 错误!未定义书签。

五、电磁流量计MODBUS寄存器定义 ................ 错误!未定义书签。

1. 电磁流量计MODBUS寄存器地址定义 ............. 错误!未定义书签。

地址设置说明................................... 错误!未定义书签。

3.组态王地址设置说明........................... 错误!未定义书签。

4．数据含义说明................................ 错误!未定义书签。

六、通讯数据解析............................... 错误!未定义书签。

1读瞬时流量.................................... 错误!未定义书签。

2.读瞬时流速：................................. 错误!未定义书签。

3读累积流量.................................... 错误!未定义书签。

5.读总量流量单位............................... 错误!未定义书签。

6.读报警状态................................... 错误!未定义书签。

七、应用举例................................... 错误!未定义书签。

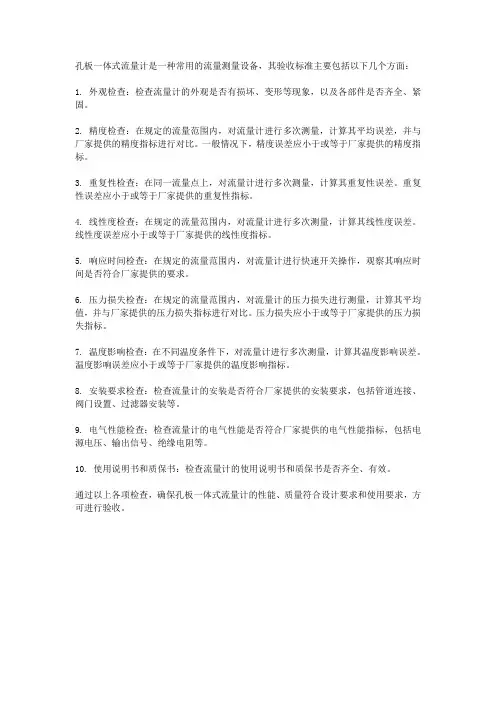

孔板一体式流量计是一种常用的流量测量设备，其验收标准主要包括以下几个方面：
