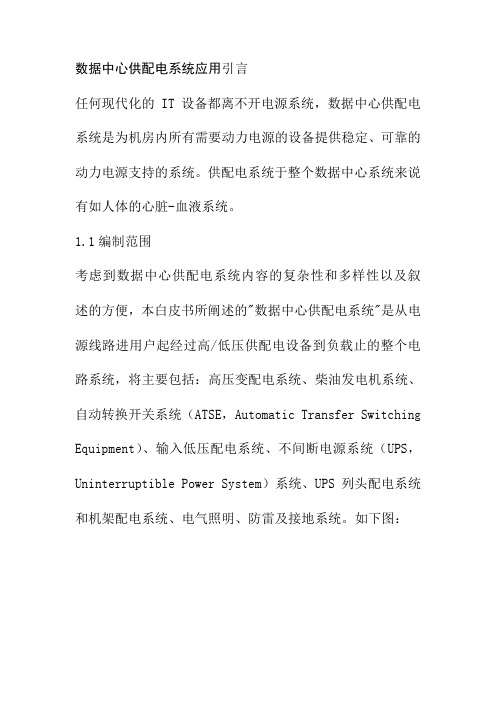

数据中心供配电系统应用引言任何现代化的IT设备都离不开电源系统,数据中心供配电系统是为机房内所有需要动力电源的设备提供稳定、可靠的动力电源支持的系统。
供配电系统于整个数据中心系统来说有如人体的心脏-血液系统。
1.1编制范围考虑到数据中心供配电系统内容的复杂性和多样性以及叙述的方便,本白皮书所阐述的"数据中心供配电系统"是从电源线路进用户起经过高/低压供配电设备到负载止的整个电路系统,将主要包括:高压变配电系统、柴油发电机系统、自动转换开关系统(ATSE,Automatic Transfer Switching Equipment)、输入低压配电系统、不间断电源系统(UPS,Uninterruptible Power System)系统、UPS列头配电系统和机架配电系统、电气照明、防雷及接地系统。
如下图:高压变配电系统:主要是将市电(6kV/10kV/35kV,3相)市电通过该变压器转换成(380V/400V,3相),供后级低压设备用电。
柴油发电机系统:主要是作为后备电源,一旦市电失电,迅速启动为后级低压设备提供备用电源。
自动转换开关系统:主要是自动完成市电与市电或者市电与柴油发电机之间的备用切换。
输入低压配电系统:主要作用是电能分配,将前级的电能按照要求、标准与规范分配给各种类型的用电设备,如UPS、空调、照明设备等。
UPS系统:主要作用是电能净化、电能后备,为IT负载提供纯净、可靠的用电保护。
UPS输出列头配电系统:主要作用是UPS输出电能分配,将电能按照要求与标准分配给各种类型的IT设备。
机架配电系统:主要作用是机架内的电能分配。
此外,数据中心的供配电系统负责为空调系统、照明系统及其他系统提供电能的分配与输入,从而保证数据中心正常运营。
电气照明:包括一般要求,照明方案、光源及灯具选择。
防雷及接地系统:包括数据中心防雷与接地的一般要求与具体措施。
1.2编制依据《电子信息系统机房设计规范》GB 50174-2008《电子信息机房施工及检验规范》GB50462-20081.3编制原则1.具有适应性、覆盖性、全面性的特征。
数据中心机房供配电系统在当今数字化时代,数据中心扮演着至关重要的角色,犹如一个庞大的信息中枢,为各行各业的运作提供着强大的支持。
而数据中心机房供配电系统,则是确保这个中枢稳定、持续运行的关键所在。
数据中心机房对于电力的需求就如同人体对于血液的依赖,一刻也不能中断。
一旦供配电系统出现故障,所带来的损失将难以估量。
这不仅会导致数据丢失、业务中断,还可能对企业的声誉和经济利益造成严重影响。
供配电系统的构成可以说是一个复杂而又精细的工程。
首先,市电接入是整个系统的源头,它就像是一条宽阔的河流,为数据中心带来源源不断的电力。
但市电并不是直接就可以使用的,需要经过一系列的转换和处理。
变压器在这个过程中发挥着重要的作用。
它将市电的高电压转换为适合数据中心设备使用的低电压,同时还能起到隔离和稳定电压的效果。
就好像是一个神奇的魔法盒子,把强大而不稳定的力量变得温顺且可用。
配电柜则像是一个有条不紊的管家,负责将电力合理地分配到各个设备和区域。
它里面布满了各种开关、断路器和保护装置,确保电力的安全输送和使用。
不间断电源(UPS)更是供配电系统中的核心保障。
当市电出现异常,比如停电、电压波动等情况时,UPS 会在瞬间接管供电,为关键设备提供持续、稳定的电力。
这就好比在黑暗中突然亮起的一盏明灯,让人感到无比安心。
电池组是 UPS 的“能量库”,平时处于充电状态,一旦需要就能迅速释放出大量的电能。
为了确保电池组的性能和寿命,定期的检测和维护是必不可少的。
发电机作为备用电源,是供配电系统的最后一道防线。
在市电长时间中断的极端情况下,发电机能够启动并为数据中心提供电力支持。
它就像是一位默默守候的勇士,随时准备在关键时刻挺身而出。
在设计数据中心机房供配电系统时,需要充分考虑多方面的因素。
首先是电力负荷的计算,要准确预估机房内各种设备的用电量,以确保供配电系统能够满足需求,又不过度冗余造成浪费。
可靠性也是重中之重。
采用冗余设计是常见的做法,比如双路市电接入、冗余的 UPS 系统等,以提高系统的容错能力。
数据中心供配电系统概述zsj 数据中心供配电系统概述1:引言1.1 目的1.2 背景2:供配电系统组成2.1 电源系统2.1.1 电力公司供电2.1.2 备用发电机组2.1.3 不间断电源(UPS)2.2 配电系统2.2.1 主配电柜2.2.2 支路分配柜2.2.3 独立电源分配柜3:供电负荷计算3.1 设备负荷计算3.2 备用电源负荷计算3.3 配电负荷计算4:电源系统设计4.1 供电方式选择4.2 地线和接地设计4.3 电缆设计4.4 电源线路保护设计4.5 设备安装与布线5:配电系统设计5.1 配电柜布置5.2 配电柜的接地设计5.3 配电柜的过载和短路保护 5.4 支路分配柜布置5.5 独立电源分配柜布置6:安全措施6.1 设备安全6.2 供电线路安全6.3 配电线路安全6.4 安全设施7:运维管理7.1 系统监控7.2 定期检修和维护7.3 故障处理7.4 预防性维护8:附件8.1 电源线路示意图8.2 配电线路示意图8.3 设备安装图纸注释:1:电力公司供电:指从电力公司接收电能供应。
2:备用发电机组:在停电或电力公司供电异常的情况下,由发电机组提供备用电源。
3:不间断电源(UPS):在电力中断发生时,为设备提供短时间内的备电,以保障数据中心正常运行。
4:主配电柜:为整个数据中心的电力系统提供总体配电控制。
5:支路分配柜:将电力从主配电柜引导到各个设备和子系统。
6:独立电源分配柜:为特定设备或子系统提供独立的电源供应。
本文档涉及附件:1:电源线路示意图(附件1)2:配电线路示意图(附件2)3:设备安装图纸(附件3)法律名词及注释:1:电力公司:根据《电力法》规定,承担供应电能的企业或机构。
2:供电方式:供电系统的结构或源的类型,如直流供电、市电供电等。
3:地线和接地设计:电力系统的安全设计要求,包括地线敷设和接地装置的选择与设计。
4:电缆设计:电缆的规格、敷设方式和保护措施的设计。
5:电源线路保护设计:电力系统中电源线路的过载和短路保护设计。
浅谈数据中心供配电架构系统摘要:随着社会经济的不断发展,信息数据技术也在飞速发展,数据中心的建设也在紧跟着社会的发展,在进行创新和发展。
数据中心是在一个固定的物理空间内对数据进行分析处理等一系列的操作,并将分析结果进行存储和传输,这就要求数据中心必须要有稳定的供配电架构系统,要保证供电的可靠性和高容量性。
数据中心的供电系统对整个中心的正常运行非常重要,文章对数据中心进行了简单的介绍,着重介绍了数据中心的供配电架构系统。
关键词:数据中心;配电架构系统;需求前言我国经济社会在迅速发展的过程中也在不断的推进信息化的进程,数据信息在人们的日常生活中发挥着非常重要的作用,所以建立数据中心是非常有必要的。
在数据中心正常运行的过程中,需要保证配电系统的稳定性,避免因为供电异常而导致数据丢失或分析出错等问题出现,同时由于供电异常,有可能使整个数据中心面对着巨大的损失,所以供电系统的可靠性和稳定性对于数据中心非常重要。
同时,在数据中心的运行过程中,单就耗电来说,已经给环境保护带来了很大的压力,所以供电架构系统在设计过程中,也应该适当考虑如何减少能耗,以尽量的减少对能源的消耗,达到低碳节能的目的。
1 数据中心的设计理念在确定项目的最终位置前,应当充分考虑所建数据中心的作用,对于不同的数据中心,有不同的服务对象,在设计过程中需要考虑的因素也不尽相同。
在选址方面,应该以保证中心的安全为第一要义,同时还要考虑到供电系统的安置,要充分的保障机房的安全性,尽量避开可能发生洪水的部位,同时也要与主干道有一定的距离,在保证安全可靠的同时减少影响中心工作的声音。
环境因素对于数据中心的影响非常大,所以在选址过程中一定要注重对于目的地的考察,提前充分的了解当地情况,以便于能够更好的服务于数据中心。
在数据中心的设计过程中,一定要保障中心的基础设施建设,能够做到持续稳定的供电,以维持一些计算设备的运行状态不间断。
在数据中心的电力系统设计过程中,可以将新疆日照时间长这一优势充分利用起来,将太阳能发电融入到电力系统的设计中,以减少对能源的消耗,但必须要保证整个供电架构系统的稳定性,这对数据中心得正常运行至关重要。
数据中心供配电系统应用白皮书核心提示:任何现代化的IT设备都离不开电源系统,数据中心供配电系统是为机房内所有需要动力电源的设备提供稳定、可靠的动力电源支持的系统。
供配电系统于整个数据中心系统来说有如人体的心脏-血液系统。
一引言任何现代化的IT设备都离不开电源系统,数据中心供配电系统是为机房内所有需要动力电源的设备提供稳定、可靠的动力电源支持的系统。
供配电系统于整个数据中心系统来说有如人体的心脏-血液系统。
1.1编制范围考虑到数据中心供配电系统内容的复杂性和多样性以及叙述的方便,本白皮书所阐述的"数据中心供配电系统"是从电源线路进用户起经过高/低压供配电设备到负载止的整个电路系统,将主要包括:高压变配电系统、柴油发电机系统、自动转换开关系统(ATSE,Automatic Transfer Switching Equipment)、输入低压配电系统、不间断电源系统(UPS,Uninterruptible Power System)系统、UPS列头配电系统和机架配电系统、电气照明、防雷及接地系统。
如下图:高压变配电系统:主要是将市电(6kV/10kV/35kV,3相)市电通过该变压器转换成(380V/400V,3相),供后级低压设备用电。
柴油发电机系统:主要是作为后备电源,一旦市电失电,迅速启动为后级低压设备提供备用电源。
自动转换开关系统:主要是自动完成市电与市电或者市电与柴油发电机之间的备用切换。
输入低压配电系统:主要作用是电能分配,将前级的电能按照要求、标准与规范分配给各种类型的用电设备,如UPS、空调、照明设备等。
UPS系统:主要作用是电能净化、电能后备,为IT负载提供纯净、可靠的用电保护。
UPS输出列头配电系统:主要作用是UPS输出电能分配,将电能按照要求与标准分配给各种类型的IT设备。
机架配电系统:主要作用是机架内的电能分配。
此外,数据中心的供配电系统负责为空调系统、照明系统及其他系统提供电能的分配与输入,从而保证数据中心正常运营。
浅谈数据中心机房供电配电系统设计浅谈数据中心机房供电配电系统设计现代的数据中心中都包括大量的计算机,对于这种场所的电力供应,都要求供电配电系统必须在所有的时间都有效,这就不同于一般建筑的供配电系统,它是一个交叉的系统,涉及到市电供电、防雷接地、防静电、UPS不间断供电、柴油发电机等,每个系统互相交叉,互有影响,这就使我们在设计时必须考虑多方面的因素。
一、系统概述现代的数据中心机房中都包括大量的计算机,对于这种场所的电力供应,都要求供电系统必须在所有的时间都有效,扩容容易,维护简便,容错力强,最重要的是性价比高。
数据中心机房是现代信息化建设的基础工程,为各个业务提供稳定、安全的工作环境,而机房的供配电系统就是这基础工程的心脏和大动脉,供配电系统的稳定,能够保障其它系统发挥作用和核心业务正常运行。
系统不同于一般建筑的供配电系统,它是一个交叉的系统,涉及到市电供电、防雷接地、防静电、UPS不间断供电、柴油发电机等,各个系统互相交叉,互有影响,这就使我们在设计时必须考虑多方面的因素。
二、设计标准数据中心有专门的设计标准,全球第一个综合性的数据中心电信基础标准TIA-942 《数据中心电信基础设施标准》,是2005年4月由美国电信产业协会(TIA)、TIA技术工程委员会(TR42)和美国国家标准学会(ANSI)批准的。
国内的相关规范和标准也是综合国外标准以及国内数据中心建设发展情况做出的,数据中心设计规范GB 50174—2008《电子信息系统机房设计规范》也于2008年l1月12日发布,2009年6月1日开始实施。
设计一个数据中心首先需要根据用户重要性和业主对数据中心可靠性、安全性等的具体需求,确定机房等级.再按照相应等级确定适合的供配电系统。
国内的数据中心首先需要满足国内规范的要求。
GB 50174—2008中关于数据中心的分级规定如下:电子信息系统机房应划分为A、B、C三级。
设计时应根据机房的使用性质、管理要求及其在经济和社会中的重要性质确定所属级别。
数据中心供配电体系结构随着信息技术的飞速发展,数据中心已成为现代社会的重要组成部分。
而供配电体系结构则是数据中心运行的核心基础设施。
本文将详细介绍数据中心供配电体系结构,包括其重要性、设计原则、组成部分以及维护措施。
一、数据中心供配电体系结构的重要性数据中心供配电体系结构作为数据中心的动力源泉,为数据中心的稳定运行提供了可靠的电力保障。
一旦供配电体系出现故障,将导致数据中心运行中断,给企业带来巨大的经济损失。
因此,供配电体系结构对于数据中心的可靠性、稳定性和安全性具有至关重要的作用。
二、数据中心供配电体系结构的设计原则1、可靠性:数据中心的供配电体系结构应具备极高的可靠性,以确保在任何情况下都能提供稳定的电力供应。
2、可用性:应具备较高的可用性,以便在设备故障时能够快速恢复供电。
3、可维护性:应便于维护和管理,以降低运营成本。
4、节能环保:应采取节能措施,降低能耗,同时减少对环境的影响。
三、数据中心供配电体系结构的组成部分1、市电输入:市电输入是数据中心供配电体系的第一步,它从电网接收电力,并将其输入到数据中心。
2、变压器:变压器用于将市电电压降至数据中心设备可接受的电压范围。
3、不间断电源(UPS):UPS能够在市电中断或异常时提供电力保障,确保数据中心的稳定运行。
4、电源分配:电源分配系统将经过UPS的电力分配到数据中心的各个设备,确保电力分配的可靠性和可用性。
5、监控系统:监控系统负责对供配电体系进行实时监控,以便及时发现并处理故障。
四、数据中心供配电体系结构的维护措施1、定期检查:应定期对供配电设备进行检查,确保其正常运行。
2、预防性维护:应进行预防性维护,如定期更换部件,以防止故障发生。
3、培训和演练:应对相关人员进行培训和演练,提高他们的技能和应对能力。
4、监控和报警系统:应确保监控和报警系统的正常运行,以便在发生故障时能够及时发现并处理。
5、节能优化:应不断优化供配电体系结构,降低能耗,提高能源利用效率。
探讨数据中心供配电系统设计及应用摘要:近些年来,我国的各项技术快速发展,尤其是信息技术飞速发展,我国逐渐进入了信息时代,对于数据中心的需求逐渐增加,数据中心不间断的工作特性使得其供配电系统在设计及应用要求更加严谨。
数据中心的供配电系统从设计到应用的过程都更应在确保系统安全可靠的前提下注重科学合理性,力求更加稳定高效的运转。
本文从数据中心供配电系统的设计入手,探究设计的行业标准,并且根据数据中心供配电系统的行业标准对于设计的要求,以及数据中心供配电系统的应用情况。
对于数据中心供配电系统的设计及应用的重点展开讨论,希望可以对数据中心供配电系统的设计及应用提供一些有益的帮助。
关键词:数据中心;供配电系统;设计及应用数据中心主要由用于处理数据和交换数据的计算机、网络设备和电子设备组成。
因为数据中心必须不间断运转的工作特性,其对于电量需求大、要求供电可靠性的高,使得数据中心在设计时其供配电系统尤为重要。
因此,在数据中心供配电系统的设计应用时需多方面进行综合考虑,确保数据中心的使用安全稳定可靠性,在保证符合国家相关标准的前提下,不只需要考虑数据中心供配电系统在实际中的应用,还要考虑后续发展的可持续性,减少能源的消耗和建设成本,提高数据中心供配电系统设计的科学性和合理性以及对于后续实际使用的便捷性。
数据中心供配电系统的设计要求标准数据中心的供配电系统的设计在我国有着严格的国家及行业标准,所以在设计时应该严格遵照相关的行业标准,当然在具体设计时也可以参考国外的相关行业标准。
现在现行的标准主要是GB 50174-2017《数据中心设计规范》,根据该标准,可以将数据中心的电子信息系统机房进行分级,以A(容错)、B(冗余)、C(基本)三级划分,针对机房使用性质、管理要求及社会经济重要性进行区别划分所属级别。
TIA-942-B-2017《数据中心电信基础设施标准》相关数据中心设计规范标准,根据该标准要求对于数据中心进行分级,可以划分为四级,分别为:基本(R1)、冗余组件(R2)、并行维护(R3)、容错(R4)。
CATALOGUE 目录•hvdc供配电技术概述•hvdc供配电系统的组成及工作原理•hvdc供配电技术的关键技术及解决方案•hvdc供配电技术的实践案例分析•hvdc供配电技术的挑战与未来发展hvdc供配电技术是一种将直流电能分配给多个负载的电源分配技术,通过使用高频开关电源将交流电转换为直流电,然后通过直流配电将直流电分配给多个负载。
hvdc供配电技术相比传统的交流配电技术具有更高的效率和可靠性,同时能够实现更灵活的电源分配和管理。
hvdc供配电技术的定义hvdc供配电技术的应用场景数据中心通信基站需要大量的直流电源供应,hvdc供配电技术能够提供更高效、可靠的电源分配和管理。
通信基站工业自动化更灵活的电源管理未来hvdc供配电技术将会实现更灵活的电源管理,能够更好地满足不同负载的需求,提高电源的利用率。
更高的效率随着技术的不断发展,hvdc供配电技术的效率将会越来越高,能够更好地满足高密度数据中心等场景的需求。
更可靠的安全性随着数据中心等场景对安全性的要求越来越高,hvdc供配电技术的安全性也将得到不断提升,能够更好地保障数据安全和设备稳定运行。
hvdc供配电技术的发展趋势hvdc供配电系统的组成实时监测供配电系统的运行状态,确保系统安全稳定运行。
配电单元(PDU)负责将直流电能分配给不同的负载设备,具有过流保护和短路保护功能。
连接直流电源和直流负载的线路,通常分为高压直流母线和低压直流母线。
提供直流电能,通常由整流器数据中心内的电子设备,如服务器、路由器等,消耗直流电能。
hvdc供配电系统的工作原理hvdc供配电系统的优势hvdc供配电系统采用整流器将交流电转换为直流电,提高了供电效率。
提高供电效率降低能耗提高供电可靠性适应未来发展由于采用直流电传输,没有交流电在传输过程中的损失,因此降低了能耗。
hvdc供配电系统具有过流保护和短路保护功能,提高了供电的可靠性。
随着数据中心规模的不断扩大,hvdc供配电系统能够适应未来发展的需要,提高供电质量和效率。
数据中心供配电系统zsj概述.数据中心供配电系统概述在当今数字化的时代,数据中心扮演着至关重要的角色,它们如同强大的大脑,存储和处理着海量的数据信息。
而数据中心的稳定运行离不开可靠的供配电系统,就像人的身体离不开持续稳定的能量供应一样。
数据中心供配电系统的主要功能是确保为数据中心内的各种设备,包括服务器、存储设备、网络设备等,提供高质量、不间断的电力。
这一系统不仅要满足当前设备的用电需求,还要具备一定的可扩展性,以适应未来业务增长带来的电力需求增加。
从构成上来看,数据中心供配电系统通常包括市电接入、变压器、配电柜、UPS(不间断电源)、电池组等部分。
市电接入是电力的源头,通过高压线路将外部电网的电力引入数据中心。
变压器则负责将高压市电转换为适合数据中心设备使用的低压电。
配电柜用于对电力进行分配和控制,确保不同设备得到合适的电压和电流。
UPS 是数据中心供配电系统中的关键设备之一。
在市电出现故障或波动时,UPS 能够迅速切换为电池供电,保证设备的持续运行,避免数据丢失和业务中断。
电池组作为 UPS 的能量储备,其性能和容量直接影响着 UPS 的续航能力。
为了确保电池组的可靠性,通常需要定期进行检测和维护。
在设计数据中心供配电系统时,需要充分考虑诸多因素。
首先是电力负荷的计算,要准确评估数据中心内所有设备的最大用电功率,并预留一定的余量,以应对未来可能增加的设备。
其次是系统的冗余性,通过采用冗余的市电接入线路、变压器、UPS 等设备,提高系统的可靠性,确保在部分设备出现故障时,仍能正常供电。
此外,还要考虑系统的可维护性,便于日常的检测、维修和更换部件。
数据中心供配电系统的可靠性评估是一项重要工作。
通过对系统各个环节的故障概率、平均无故障时间、平均修复时间等指标进行分析,可以了解系统的薄弱环节,并采取相应的改进措施。
同时,还需要建立完善的监控系统,实时监测电力参数、设备运行状态等,及时发现并处理潜在的问题。
数据中心供配电系统应用概述1.1 一般要求数据中心业务对的供配电系统的总体要求概括起来主要是:连续、稳定、平衡、分类。
(1)连续就是指电网不间断供电。
但瞬时断电的情况时有发生,断电是否会影响IT设备的正常运行,可参照ITIC-1100(ITIC, Information Technology Industries Council)的曲线。
在数据中心的供配电系统中,合适的UPS型号与组网方式保证数据中心面对毫秒级至分钟的市电异常时不会有任何中断,对于大时间尺度(如小时级,天级)的市电异常,则需要备用市电系统或者柴油发电机系统的保护。
下图中深灰色的区域为高压可能损坏设备的区域,而浅灰色的区域为低压导致设备不能正常工作但不会损坏设备的区域,只有白色的区域才是设备正常工作的区域。
图2ITIC-1100曲线(2)稳定所谓稳定主要指电网电压频率稳定,波形失真小,如下表:表1GB 50174—2008对于电网稳定性的要求要求供电电源的质量稳定的原因是为了保证数据和设备的安全。
上表中各项稳态指标的提出就实质上意味着数据中心机房必须配置UPS,因为市电电网无法长时间处于上述指标之内,只有UPS的输出才会如此稳定。
(3)平衡主要是指三相电源平衡,即相角平衡、电压平衡和电流平衡。
要求负载在三相之间分配平衡,主要是为了保护供电设备(如UPS)和负载。
(4)分类所谓分类就是对IT设备及外围辅助设备按照重要性分开处理供配电。
分类的实质源于各负荷可靠性要求的不一致。
为不同可靠性要求的负荷配置不同的供配电系统,能够在保证安全的前提之下有效地节约成本。
1.2 负荷分级按照《电子信息系统机房设计规范》GB 50174—2008的要求,电子信息系统机房用电负荷等级及供电要求应根据机房的等级,按现行国家标准《供配电系统设计规范》GB50052 及GB 50174—2008附录A 的要求执行。
GB 50052—95将工业企业电力负荷分为如下三级:一级负荷,二级负荷与三级负荷。
数据中心供配电系统节能技术的应用摘要:在现代科学技术快速发展的推动下,数据已经成为重要的生产资料,尤其是在大数据技术、云计算技术等新兴技术的促进下,数据的重要性不断提高。
在数据中心建设过程中,因为存储数据量较大,所以供配电系统运行需要消耗大量的电力能源,为了能够减少数据中心运行成本、减少能源消耗,需要采用科学的节能技术。
因此,本文将对数据中心供配电系统节能技术的应用方面进行深入地研究与分析,并提出一些合理的意见和措施,旨在进一步提高节能技术应用水平。
关键词:数据中心;供配电系统;节能技术;应用方式;节能性数据中心中具有大量的计算机设备、存储设备,运行过程中所产生的能源消耗较大,同时还会对供配电系统造成一定压力,所以节能技术在数据中心建设中具有重要的作用。
但是根据当前的实际情况来看,数据中心供配电系统中所采用的节能技术缺乏实效性,且技术缺乏创新,导致节能效果尚未达到预期目标,所以需要对节能技术的应用方式进行创新,全面降低和优化供配电系统电力能源消耗,并积极采用新能源,落实节能减排战略,是当前数据中心建设中的重要任务。
1数据中心供配电系统概述在数据中心建设过程中,供配电系统具有重要的作用,主要功能是为数据中心的各项机电设备提供电力能源支持,将电站所提供的电力输送到配电变压器或将配电变电站的电力输送到数据中心的系统,对于数据中心各项设备运行具有重要的支撑作用。
供配电系统运行需要具有安全性和可靠性,并且需要保证供电连续性,减少线路损失,提高输电效率,确保数据中心各项机电设备能够正常运行[1]。
2数据中心供配电系统的能耗分析2.1 UPS系统方面根据相关学者的研究发现,数据中心内UPS系统的能耗主要可以分为三个部分,包括空载能耗、比例能耗以及平方律能耗。
在数据中心运行过程中,降低UPS能耗是一种能够有效降低电力能源消耗的方式,主要方法为使其保持在较高的运行效率上,效率与负载率具有线性关系,同时UPS还包括后备的充电损耗。
数据中心供配电系统应用概述
1.1 一般要求
数据中心业务对的供配电系统的总体要求概括起来主要是:连续、稳定、平衡、分类。
(1)连续就是指电网不间断供电。
但瞬时断电的情况时有发生,断电是否会影响IT设备的正常运行,可参照
ITIC-1100(ITIC, Information Technology Industries Council)的曲线。
在数据中心的供配电系统中,合适的UPS型号与组网方式保证数据中心面对毫秒级至分钟的市电异常时不会
有任何中断,对于大时间尺度(如小时级,天级)的市电异常,则需要备用市电系统或者柴油发电机系统的保护。
下图中深灰色的区域为高压可能损坏设备的区域,而浅灰色的区域为低压导致设备不能正常工作但不会损坏设备的
区域,只有白色的区域才是设备正常工作的区域。
图2ITIC-1100曲线
(2)稳定所谓稳定主要指电网电压频率稳定,波形失真小,如下表:
表1GB 50174—2008对于电网稳定性的要求
要求供电电源的质量稳定的原因是为了保证数据和设备的安全。
上表中各项稳态指标的提出就实质上意味着数据中心机房必须配置UPS,因为市电电网无法长时间处于上述指
标之内,只有UPS的输出才会如此稳定。
(3)平衡主要是指三相电源平衡,即相角平衡、电压平衡和电流平衡。
要求负载在三相之间分配平衡,主要是为了保护供电设备(如UPS)和负载。
(4)分类所谓分类就是对IT设备及外围辅助设备按照重要性分开处理供配电。
分类的实质源于各负荷可靠性要求的不一致。
为不同可靠性要求的负荷配置不同的供配电系统,能够在保证安全的前提之下有效地节约成本。
1.2 负荷分级
按照《电子信息系统机房设计规范》GB 50174—2008的要求,电子信息系统机房用电负荷等级及供电要求应根据机房的等级,按现行国家标准《供配电系统设计规范》GB50052 及GB 50174—2008附录A 的要求执行。
GB 50052—95将工业企业电力负荷分为如下三级:一级负荷,二级负荷与三级负荷。
数据中心的类型,仍应与工业企业负荷分级相一致。
主要
取决于其工作性质。
针对计算机系统的工作性质及对供电可靠性的要求,严格区分其负荷性质,是十分必要的。
对于那些不允许停电的计算机系统,即使供电属于二、三级的用户,也需要建立不停电供电系统或相应提高供电等级。
GB 50174—2008关于负荷分级条文说明如下:
A级电子信息系统机房的供电电源应按一级负荷中特别重要的负荷考虑,除应由两个电源供电(一个电源发生故障时,另一个电源不应同时受到损坏)外,还应配置柴油发电机作为备用电源。
B级电子信息系统机房的供电电源按一级负荷考虑,当不能满足两个电源供电时,应配置备用柴油发电机系统。
C级电子信息系统机房的供电电源应按二级负荷考虑。
1.3 电能质量要求
按照《电子信息系统机房设计规范》GB 50174—2008的要求,电子信息设备供电电源质量应根据电子信息系统机房
的等级,按GB 50174—2008附录A 的要求执行。
同时,GB50174-2008第8·1·7条规定“电子信息设备应由不间断电源系统供电”,因此UPS电源的输出质量决定了电子信息设备的供电电源质量,本规范采纳了现行行业标准《通信用不间断电源一UPS》YD/Tl095一2008中有关电源质量的指标。
表2 在线式UPS电气性能要求(数据来源:YD/T 1095—2008通信用不间断电源—UPS)。
