波形显示

示波器的那些功能介绍示波器是一种广泛应用于电子、通信、计算机、医疗等领域的仪器，在信号测量和分析中起到关键的作用。

示波器能够帮助工程师观察和分析电子信号的特性，并确保电路和系统的正常运行。

下面是对示波器常用功能的介绍。

1.波形显示：示波器最基本的功能是显示电子信号的波形。

它能够以高速采样率将信号转换为连续的波形，并在屏幕上以图形形式呈现。

通过观察波形的形状、幅度、周期和频率，工程师可以判断信号的特性并进行分析。

2.自动测量：示波器具备多种自动测量功能，如周期、频率、峰峰值、平均值、最大值、最小值等。

用户只需简单设置，示波器会自动对信号进行测量，提供相关的数值结果。

这些功能可以提高测量的准确度和效率。

3.存储和回放：示波器通常具备存储和回放功能，能够将采集到的波形数据保存在内部或外部存储器中，并在需要时进行回放。

这对于分析和比较不同波形非常有用，也能够帮助工程师捕捉到瞬态信号或快速变化的信号。

4.触发功能：示波器的触发功能能够帮助用户选择合适的触发条件，使得示波器能够准确地显示波形的起始点。

常见的触发条件包括上升沿、下降沿、脉冲宽度等。

通过触发功能，用户可以稳定地显示和分析波形。

5.外部触发：示波器支持通过外部信号触发，即外部触发。

通过将外部信号连接到触发输入端口，当触发信号满足设置的条件时，示波器就会自动进行触发，并显示相应的波形。

外部触发功能可以应用于需要根据其他设备或信号的特性进行触发的场景。

6.数字滤波：示波器通常具备数字滤波功能，能够对信号进行滤波处理。

滤波器可以去除噪声、干扰以及非基础波形成分，使得波形更加清晰和准确。

数字滤波功能可以通过示波器的菜单或按键进行设置和调整。

7.数学运算：示波器通常具备多种数学运算功能，如加法、减法、乘法、除法、FFT（快速傅里叶变换）等。

通过对波形进行数学运算，工程师可以得到更丰富的信息，如频谱成分、功率谱、谐波等。

8.自动测量统计：示波器还能够对多个波形进行自动测量统计。

示波器显示波形的原理示波器是一种用于显示电信号波形的仪器，它是电子测量仪器中的重要设备。

在电子技术领域，示波器广泛应用于电子工程、通信工程、医疗设备、科研实验等领域。

示波器的显示原理是通过探头将被测信号转换为电压信号，再经过放大、滤波、数字化等处理，最终在示波器屏幕上显示出相应的波形。

首先，示波器的显示原理是基于电压信号的测量和显示。

当被测信号通过探头输入示波器后，探头将信号转换为与之成正比的电压信号。

这个电压信号经过放大电路放大后，再经过滤波电路进行滤波处理，去除掉杂波和噪声，保留信号的有效部分。

接着，经过模数转换电路将模拟信号转换为数字信号，然后通过数字处理电路进行数字信号的处理，最终在示波器的屏幕上显示出波形。

其次，示波器的显示原理是基于示波器的扫描和显示技术。

示波器屏幕上的波形是通过电子束在屏幕上的扫描来实现的。

当示波器接收到信号后，通过水平扫描电路和垂直灵敏度控制电路来控制电子束的扫描速度和扫描方向，从而在屏幕上显示出完整的波形。

同时，示波器的屏幕上还可以显示出波形的幅度、频率、相位等相关参数，帮助工程师对信号进行分析和测量。

最后，示波器的显示原理是基于示波器屏幕的显示技术。

示波器屏幕采用了高分辨率的显示器件，能够清晰地显示出波形的细节和变化。

同时，示波器屏幕还具有亮度、对比度、扫描速度等可调参数，可以根据实际需要进行调整，以获得最佳的显示效果。

通过这些显示技术，示波器可以准确、清晰地显示出各种类型的波形，帮助工程师进行信号的分析和测量工作。

总之，示波器的显示原理是基于电压信号的测量和显示、示波器的扫描和显示技术、示波器屏幕的显示技术等多方面的技术原理共同作用的结果。

通过这些技术原理，示波器能够准确、清晰地显示出各种类型的波形，为工程师的工作提供了重要的帮助。

在实际应用中，工程师需要根据被测信号的特点和测量要求，选择合适的示波器，并合理设置示波器的各项参数，以获得准确、可靠的测量结果。

示波器波形显示原理示波器是一种用于测量电信号的仪器，它可以将电信号转换成可视化的波形，以便于分析和诊断。

示波器的波形显示原理主要包括信号采集、信号处理和波形显示三个部分。

信号采集是示波器的第一步，它通过探头将待测电信号引入示波器内部。

探头通常由一个金属探针和一个接地夹组成，探针用于接触待测电路，接地夹则用于将探头接地，以避免电路中的干扰。

当探头接触待测电路时，它会将电信号转换成电压信号，并将其传递到示波器内部。

信号处理是示波器的第二步，它对采集到的电信号进行放大、滤波和数字化处理。

放大是为了增强信号的强度，使其能够被更好地观察和分析。

滤波则是为了去除电路中的杂波和干扰，使得波形更加清晰。

数字化处理则是将信号转换成数字信号，以便于计算机进行处理和存储。

波形显示是示波器的第三步，它将处理后的信号转换成可视化的波形。

示波器的显示屏通常由一个阴极射线管和一个电子枪组成。

电子枪会发射出一束电子束，经过加速和偏转后，击中阴极射线管的荧光屏上，形成一个亮点。

当电子束按照一定的规律扫描荧光屏时，就可以形成一个完整的波形图像。

示波器的波形显示原理可以用以下公式来表示：V(t) = Vp*sin(2πft + θ)其中，V(t)表示电信号的电压值，Vp表示电信号的峰值，f表示电信号的频率，t表示时间，θ表示电信号的相位。

根据这个公式，我们可以知道，电信号的波形是由振幅、频率和相位三个参数共同决定的。

总之，示波器的波形显示原理是一个复杂的过程，它涉及到信号采集、信号处理和波形显示三个部分。

只有通过这三个步骤的精确处理，才能够得到准确的波形图像，以便于分析和诊断电路中的问题。

波形显示原理
波形显示原理是指通过适当的方式将电信号或其他类型的波形转化为可视化的形式，使用户可以直观地观察波形的特征和变化。

一般而言，波形显示原理涉及以下几个关键要素：
1. 传感器或探头：用于收集波形信号。

不同类型的波形可能需要不同的传感器或探头，例如，在电子领域中常用的示波器探头可以测量电压的变化。

2. 信号调理：波形信号通常需要经过一些信号处理步骤，以使其适合显示。

这可能包括放大、滤波、增益控制等。

3. 数据转换：将模拟信号转换为数字信号。

这可以通过使用模数转换器（ADC）来实现。

ADC将连续变化的模拟信号转换为离散的数字信号，以便进行进一步的数字信号处理。

4. 数字信号处理：对数字信号进行处理，以获取有用的信息，并准备好显示。

这可能包括降噪、滤波、频谱分析等。

5. 显示装置：将处理后的数字信号转化为可视化的波形。

通常使用的显示装置包括示波器、计算机显示器、液晶显示屏等。

总的来说，波形显示原理是通过传感器或探头收集波形信号，经过信号调理、数据转换和数字信号处理等步骤，最后通过显
示装置将波形信息可视化，使用户可以方便地观察和分析波形特征。

lcd屏矢量波形显示算法
LCD屏的矢量波形显示算法通常是指用来在LCD屏上显示矢量图形的算法。

矢量图形是由数学公式描述的图形，与位图图形不同，它不是用像素阵列来描述的，而是使用直线、曲线等基本线段和形状来描述的。

LCD屏矢量波形显示算法的主要思路是将矢量图形的数学描述转化为像素点的显示。

常用的算法包括：1. Bresenham算法：这是一种经典的画线算法，可以绘制直线和圆弧。

它通过递增的方式来确定像素点是否应该被绘制，以及下一个像素点的位置。

2. Xiaolin Wu's算法：这是一种优化的画线算法，能够绘制抗锯齿的直线和圆弧。

它利用了像素点的alpha通道来模拟出平滑的边缘效果，也被广泛应用于LCD屏的矢量图形显示中。

3. 多边形填充算法：当需要填充一个矢量多边形时，常用的算法有扫描线填充算法和边界填充算法。

扫描线填充算法从上到下扫描每一行，使用边界点判断是否需要填充像素点；边界填充算法通过追踪边界线来填充多边形。

4. 圆弧绘制算法：绘制圆弧可以使用Bresenham算法的变体来实现，也可以利用三角函数来确定圆弧上的点的位置。

这些算法都是用来将矢量图形转化为像素点的显示，从而在LCD屏上实现矢量波形的显示。

具体选择哪种算法，取决于要绘制的矢量图形的复杂度和精度要求。

示波器波形显示原理
示波器波形显示原理是基于电子仪器的原理。

示波器通过输入待测信号，经过放大和处理后将信号以图形的形式显示在示波器屏幕上。

示波器的显示原理是利用电子束在荧光屏上划过形成连续的线条。

具体而言，示波器内部通过一系列的电子元件将输入信号放大，然后将信号转换为电子束的控制信号。

在示波器的核心是一个电子枪，它能够发射出高速运动的电子束。

电子束在经过加速电极和聚焦电极的作用下，形成一个细且聚焦的电子光束。

然后，这个电子光束通过偏转电极控制，使其在荧光屏上垂直和水平方向进行移动。

信号的垂直方向控制由示波器内部的垂直增益电路完成。

增益电路根据输入信号的幅值，将电子束偏转到对应的位置。

水平方向的控制由示波器内部的水平扫描电路完成。

水平扫描电路产生一个固定的扫描信号，将电子束水平移动。

当电子束划过荧光屏时，荧光屏发出的光线会在视角较小的条件下聚焦到一个细小的点上，形成一个明亮的点。

通过快速的水平和垂直移动，电子束在荧光屏上形成连续的线条。

这些线条的形状和位置与待测信号的波形一致。

通过不断地扫描和移动，示波器可以显示出待测信号的完整波形。

同时，示波器还可以通过触发电路控制扫描的起始点，以保证示波器屏幕上波形的稳定显示。

总之，示波器的波形显示是通过放大和处理输入信号，控制电子束的移动，以及荧光屏的光线产生，最终在示波器屏幕上显示出待测信号的波形。

示例波器波形显示原理一、引言示波器作为测量仪器中的一种，广泛应用于电子、通信、医学等领域，用于显示电信号的波形。

本文将介绍示波器波形显示的原理。

二、示波器的工作原理示波器波形显示的原理可以简单概括为以下几个步骤：2.1 信号输入示波器首先需要将待测的电信号输入进来。

这个输入可以通过连接电缆或者探头实现。

传感器将物理量（例如电压、电流等）转化为电信号，然后通过输入接口传给示波器。

2.2 信号放大器示波器接收到输入信号后，需要先经过一个信号放大器进行信号放大。

这是因为输入的电信号通常很微弱，需要放大到适当的幅度范围，以便后续的处理和显示。

2.3 触发电路触发电路是示波器波形显示的关键部分，它负责确定何时开始采集输入信号的波形。

触发电路可以根据预设的触发条件，比如信号的上升沿或下降沿，来确定开始采集的时刻。

2.4 ADC（模数转换器）触发电路确定了采样开始的时刻后，示波器就会通过模数转换器（ADC）将模拟信号转换为数字信号。

ADC将连续的模拟信号离散化成一系列的数字采样点，并以数字形式存储在示波器的内存中。

2.5 内存和处理器示波器的内存和处理器组成了示波器的核心部分，负责存储和处理采集到的数字信号。

内存的大小决定了示波器能够采集和存储的波形长度，而处理器则负责对采集到的数据进行处理和分析。

2.6 波形显示最后，示波器将处理过的数字信号以图形的形式显示出来。

这一步需要将数字信号转换为模拟信号，并通过显示器以波形的形式呈现出来。

示波器通常提供多种显示模式和触发方式，以满足不同应用场景的需求。

三、示波器波形显示的特点示波器波形显示具有以下几个特点：3.1 实时性示波器能够实时地显示输入信号的波形变化。

示波器通常具有较高的采样率和内存容量，能够实时存储和显示较长时间范围内的波形变化，对于高频信号的测量也能够获得较好的效果。

3.2 触发功能触发功能是示波器的重要特点之一。

通过设置触发条件，示波器能够在满足条件时开始采集波形数据，从而减少噪声的干扰，保证波形的稳定显示。

示波器显示波形的原理
示波器是一种用来显示电信号波形的仪器，它可以将电压随时间变化的波形显
示在屏幕上，是电子工程师和电子爱好者常用的测试仪器之一。

示波器的原理是基于电压信号与时间的关系，通过对电压信号进行采样和显示，让用户能够直观地观察信号的波形特征和变化规律。

示波器的工作原理可以分为四个主要部分，输入部分、采样部分、显示部分和
触发部分。

首先是输入部分，当被测电压信号进入示波器时，首先经过输入部分的放大电路，将信号放大到适合示波器内部处理的范围。

然后经过输入阻抗匹配电路，使得示波器的输入阻抗与被测电路的输出阻抗匹配，避免信号失真。

其次是采样部分，示波器会对输入信号进行离散采样，将连续的信号转换成离
散的数字信号。

这一过程需要高速的模数转换器（ADC）来将模拟信号转换成数
字信号，然后经过存储器进行存储，以备后续显示。

接着是显示部分，示波器通过内置的数码显示屏幕，将数字信号转换成模拟信号，并在屏幕上显示出波形图像。

显示部分的性能包括分辨率、刷新率、亮度等指标，直接影响着示波器显示的波形图像的清晰度和稳定性。

最后是触发部分，触发电路是示波器的一个重要部分，它能够使示波器在一定
条件下，只显示特定的波形。

比如可以设置在信号超过或低于某个阈值时才触发显示，或者在特定的时间点进行触发显示。

这样可以帮助用户更清晰地观察信号的特定部分，避免波形的抖动和干扰。

总的来说，示波器显示波形的原理是基于对电压信号的采样、存储和显示。

通
过合理的输入、采样、显示和触发部分的设计，示波器能够准确地显示出被测信号的波形特征和变化规律，为电子工程师和电子爱好者提供了重要的测试和分析工具。

简述示波器波形显示原理摘要：1.示波器概述2.波形显示原理3.示波器的主要组成部分及其功能4.波形显示的具体过程5.示波器在实际应用中的优势和局限性6.总结正文：**一、示波器概述**示波器是一种用于观察和测量电信号的电子仪器，它能将电信号转换成直观的波形显示出来。

示波器在我国科研、教育和工业领域有着广泛的应用，是不可缺少的实验和测试工具。

**二、波形显示原理**示波器的波形显示原理主要基于光电效应。

当垂直方向（Y轴）的电压信号输入示波器后，示波器内部的扫描电路会将这个电压信号转换为光信号。

这个光信号经过光纤传输到示波器的屏幕上，再经过光电转换器将其转换为电压信号，最后在屏幕上呈现出波形。

**三、示波器的主要组成部分及其功能**1.垂直放大器：负责将输入的电压信号放大，转化为可供屏幕显示的信号。

2.水平放大器：负责对输入信号进行时间上的放大，以便在屏幕上显示更清晰的波形。

3.示波器控制电路：用于调节示波器的各项参数，如电压、频率等。

4.屏幕：用于显示波形。

5.横轴和纵轴：分别表示波形的时间和电压幅度。

**四、波形显示的具体过程**1.输入信号经过垂直放大器放大，转化为可供屏幕显示的电压信号。

2.水平放大器对电压信号进行时间上的放大，使得波形在屏幕上呈现出清晰的轮廓。

3.示波器控制电路根据需要调整电压、频率等参数，以满足不同实验需求。

4.屏幕显示波形，同时横轴和纵轴分别表示波形的时间和电压幅度。

5.通过观察波形，用户可以了解信号的频率、幅度、相位等特性。

**五、示波器在实际应用中的优势和局限性**优势：1.直观显示电信号波形，便于观察和分析。

2.具有较高的测量精度，满足科研和工程需求。

3.功能丰富，可适应多种应用场景。

局限性：1.对输入信号的幅度和频率有一定要求，需进行预处理。

2.示波器本身具有一定的体积和重量，携带不便。

3.价格较高，购买和维护成本相对较高。

**六、总结**示波器作为一种重要的电子测试仪器，凭借其波形显示的优点和实用性，在我国科研、教育和工业领域发挥着重要作用。

显示波形原理
波形显示原理是通过信号发生器产生的电信号，经过放大器放大后，经过示波器的垂直偏转系统和水平偏转系统处理，最终在示波器的屏幕上显示出波形。

首先，信号发生器产生的电信号经过放大器放大，以增加信号的幅度，使其能够被示波器接收。

放大后的信号进入示波器的垂直偏转系统。

垂直偏转系统由垂直扫描电压源和垂直偏转电路组成。

垂直扫描电压源产生一定频率的电压，使电子束在垂直方向上扫描。

垂直偏转电路是控制扫描的幅度，使信号能够在屏幕上垂直方向上显示。

然后，信号进入示波器的水平偏转系统。

水平偏转系统由水平扫描电压源和水平偏转电路组成。

水平扫描电压源产生一定频率的电压，使电子束在水平方向上扫描。

水平偏转电路是控制扫描的幅度，使信号能够在屏幕上水平方向上显示。

最后，经过垂直和水平偏转后，信号的波形能够在示波器的屏幕上显示出来。

示波器的屏幕是由荧光屏构成的，荧光屏能够发射光线，当电子束轰击荧光屏时，荧光屏上就会发光，显示出电信号的波形。

通过上述原理，可以实现对电信号波形的观测和分析，从而对电路中的问题进行诊断和测量。

示波器的波形显示原理
示波器是一种电子测量仪器，用于显示和分析电信号的波形。

它能够以图形的
方式直观地显示信号的振幅、频率、相位和其他相关特征，对于电子工程师和科学家来说，是一种非常重要的工具。

示波器的波形显示原理主要基于电子束的偏转和屏幕上放置的荧光敏感表面。

当电子束从示波器的电子枪发射出来时，它们经过偏转系统，根据信号的特性被引导到屏幕的不同位置。

屏幕上的荧光表面会发光，产生一个亮点，而这个亮点的位置取决于电子束的偏转。

示波器的波形显示原理中，主要涉及两种偏转方式：水平偏转和垂直偏转。

在
水平偏转中，信号的周期性会影响电子束的扫描速度，从而在屏幕上形成水平方向上的波形。

垂直偏转则控制电子束在垂直方向上的位置，决定了波形的振幅。

示波器的波形显示原理还涉及信号的取样和采样。

示波器的采样系统会以固定
的采样率对输入信号进行取样，然后将这些取样数据转换成电压值，并在屏幕上以合适的位置显示。

通过对取样数据的连接，示波器能够还原出完整的波形。

除了基本的波形显示原理，示波器还具有多种显示模式，如时间基准、触发等。

时间基准决定了显示屏上波形的时间尺度，而触发则确保波形在屏幕上稳定地显示。

这些功能使得示波器成为分析和测量复杂电子信号的不可或缺的工具。

综上所述，示波器的波形显示原理基于电子束的偏转和屏幕上的荧光敏感表面。

通过控制电子束的偏转和取样，示波器能够准确地显示和分析电信号的波形。

它在电子工程和科学研究领域具有广泛的应用，为我们理解和分析电子信号提供了有力的工具。

示波器显示波形原理示波器是一种用于显示电信号波形的仪器，它可以将电压随时间变化的波形显示在荧光屏上，通过观察波形的形状和特征来分析电路的工作状态。

示波器广泛应用于电子、通信、医疗、汽车等领域，是电子工程师和技术人员必不可少的工具之一。

示波器的显示波形原理主要包括信号采集、水平扫描、垂直放大和显示四个部分。

下面我将详细介绍示波器显示波形的原理。

首先是信号采集部分。

示波器通过探头将待测信号引入示波器内部，经过放大、滤波等处理后，将信号转换为能够被示波器识别的电压信号。

这个过程类似于我们用耳朵听到声音后，大脑对声音进行处理和分析的过程。

其次是水平扫描部分。

示波器内部有一个水平扫描发生器，它产生一定频率的方波信号，控制示波器荧光屏上的电子束水平移动，从而形成水平方向的时间基准。

这样就能够在屏幕上按照时间轴显示信号的变化情况。

接着是垂直放大部分。

示波器内部有多个放大器，用于对信号进行垂直放大，即将输入信号的幅值放大到一定范围内，以便在屏幕上显示出清晰的波形。

通过调节示波器的垂直灵敏度和增益，可以观察到不同幅值的信号波形。

最后是显示部分。

示波器的显示部分由示波管和荧光屏组成，示波管发射出的电子束在荧光屏上扫描，根据输入的信号波形，荧光屏上就会显示出对应的波形图像。

通过观察这个波形图像，我们可以了解信号的频率、幅值、相位等信息，从而对信号进行分析和诊断。

总的来说，示波器显示波形的原理是通过信号采集、水平扫描、垂直放大和显示四个部分的协同作用，将待测信号的波形以图形的方式显示在荧光屏上，为工程师和技术人员提供了一种直观、准确地观察和分析电信号的方法。

在实际工程应用中，对示波器的原理和操作方法有深入的了解，对于故障排除和电路设计都有着重要的意义。

希望本文对示波器的显示波形原理有所帮助，谢谢阅读。

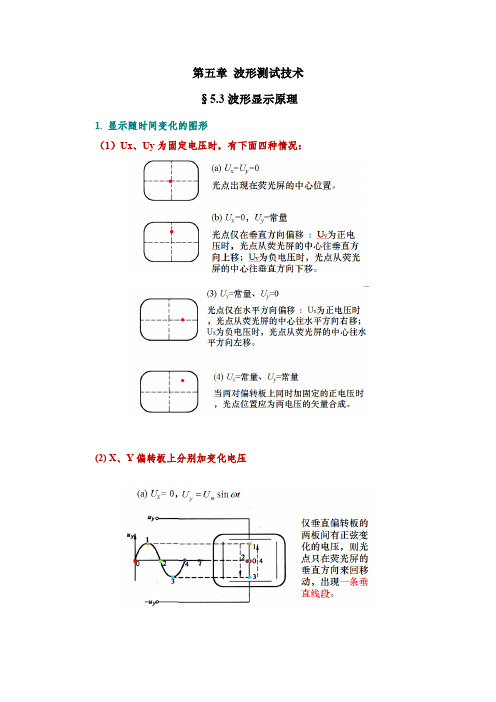

第五章波形测试技术§5.3波形显示原理1. 显示随时间变化的图形（1）Ux、Uy为固定电压时，有下面四种情况：(2) X、Y偏转板上分别加变化电压（3）Y 偏转板加正弦波 ，X 偏转板加锯齿波 。

2.扫描的概念如果在X 偏转板上加一个锯齿波电压，在Y 偏转板上不加电压，则光点在时间基线荧光屏上显示一条水平的扫描线，称为“”。

当锯齿波电压达到最大值时，荧光屏上的光点也达到最大偏转（即屏幕的最右端），然后锯齿波电压迅速返回起始点，光点也迅速回到屏幕最左端，再重复前面的变换。

扫描光点在锯齿波作用下扫动的过程称为“”，能实现扫描的锯齿波电压称为扫描电压扫描正程，光点自左向右的连续扫动称为“”，光点自荧光屏的右端扫描回程 迅速返回左端起扫点的过程称为“”。

理想锯齿波的扫描回程时间为零。

3. 同步的概念有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）为了在屏幕上获得稳定曲图像，T x (包括正程和回程) 与T y必须成整数倍关系，即T x＝nT y，以保证每次扫描的起始点都对应信号电压U y的相同相位点上，这种过程称为“同步”。

（1）T x = nT y (n为正整数)：荧光屏上将稳定显示n个周期的被测信号波形。

（2）Tx ≠nTy (n为正整数)，即不满足同步关系时，显示的波形不稳定。

4.连续扫描和触发扫描5. 显示两个变量的关系按照示波器波形显示原理，将水平Ux和垂直偏转板的信号Uy配合起来，即能够画出任意的波形。

利用这种特点就可以把示波器变为一个X—Y图示仪。

例如：用示波器可以显示李萨如图形；可以测量测量相位差。

常用李沙育图形(a)(b)。

示波器波形显示原理示波器是一种用于显示电信号波形的仪器。

它利用电子技术原理，将电信号转换为可见的波形图形，以便人们能够直观地观察和分析电信号的特性和变化。

在现代电子技术领域，示波器被广泛应用于电子实验、电路设计、故障诊断等方面。

示波器的波形显示原理主要包括信号采样、信号调制和显示三个步骤。

首先是信号采样。

示波器通过内部的采样电路，将要观测的信号进行采样。

采样是将连续的信号转换为离散的信号的过程。

示波器采用的采样率越高，采样点越多，能够还原出更精确的波形。

接下来是信号调制。

示波器将采样到的离散信号进行处理，以便能够在显示屏上呈现出连续的波形。

这个过程包括插值、滤波和放大等处理。

插值是通过已有的采样点来推算出其他采样点的值，以便使波形更加平滑。

滤波是为了去除噪声和干扰，保留信号的主要特征。

放大是为了将信号调整到适当的幅度范围，以便在显示屏上能够清晰可见。

最后是波形显示。

示波器通过显示屏来展示处理后的信号波形。

显示屏通常是使用液晶显示器或者阴极射线管来实现。

液晶显示器通过调节液晶分子的排列来控制透光度，从而显示出不同的亮度和颜色。

阴极射线管则利用电子束的偏转来绘制出波形图案。

通过适当的控制，示波器能够在显示屏上显示出各种波形，如正弦波、方波、脉冲波等。

同时，示波器还可以对波形进行水平和垂直的移动、放大和缩小等操作，以便更好地观察和分析波形。

示波器波形显示原理的关键在于准确地采样和处理信号，并将其转换为可见的波形图形。

通过示波器，我们可以直观地观察到电信号的特性和变化，从而更好地理解和分析电路的工作原理和性能。

示波器在电子技术领域的应用非常广泛，对于电子工程师和技术人员来说，它是一种必不可少的工具。
