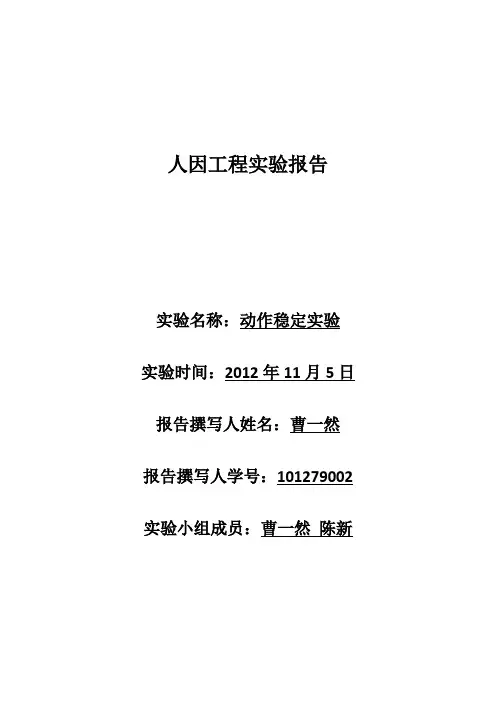

人因工程实验报告实验名称：动作稳定实验实验时间：2012年11月5日报告撰写人姓名：曹一然报告撰写人学号：101279002 实验小组成员：曹一然陈新一．【实验要求】1.了解动作稳定实验的基本原理，并测量一个被试者的动作稳定性程度。

2.设置使动作稳定程度不同的因素，并测量其对动作稳定程度的影响的程度。

二．【实验说明】动作稳定性是动作技能的一个重要指标，他受个体自身和外界很多因素的影响，其中情绪就是一个重要的影响因素。

情绪的波动会引起手臂肌肉的震颤。

当一个人尽量控制自己的身体、手臂和手指等保持不动时，往往仍有明显的不由自主的细微颤动，身体某部位的这种颤动范围可作为控制运动能力的指标。

颤动范围越大，控制运动的能力越低；反之，控制运动的能力越强。

而当一个人出于某种情绪状态时，这种身体的不自主颤动会比心平气和时明显，所以这种颤动范围又可作为情绪强度的指标。

本实验所用的九洞动作稳定器就是一种通过测定手的动作稳定程度来间接测量情绪波动程度的仪器。

前人在有关的研究中已发现：（1）手臂动作的稳定性随年龄增长而提高，尤其在6－8岁最明显；（2）右手的运动稳定性超过左手，6－12岁比15、16岁明显，成人则有时相反；（3）大多数男孩的两手运动稳定性都超过女孩；（4）运动的方向对稳定性有影响。

三．【实验内容】1.分别测试九孔与曲线槽或楔型槽时的完成时间、出错次数、手臂稳定性指标。

2.请分析影响动作稳定的因素，并通过实验证明各因素与两手的不随意运动能力的相关性。

四．【实验仪器】BD—II—304A型动作稳定器（含仪器盒，一根带绝缘棒的金属测试针，DC6V电源适配器）五．【使用方法】1．将直流6V电源插头插入仪器电源插座中，再将电源变换器接入市电220V插座上。

2．将测试针的插头，插入仪器盒的右侧插座中。

将测试针插入前面板之洞或槽中，并与中隔板接触，前面板上部中间的发光管将亮；将测试针与洞或槽的边缘接触，盒内蜂鸣器将发出声响。

广东石油化工学院实验报告姓名：学号：090240902班级：工业09- 2课程：《人因工程学》机电工程学院2012年4月《人因工程学》实验报告一实验名称 人体测量实验实验地点 工业工程实验室 实验时间 20 12 年 4 月 13日 7,8 节指导教师同 组 者一、实验目的及要求1.进一步理解有关人体部分单元尺寸概念。

2.学会人体尺寸的测量与统计计算步骤。

3.通过测量人体各部位尺寸考查个体和小群体之间在人体尺寸上的差别，了解人体测量数据在实际中运用的差异。

二、实验原理、设备、方法和手段实验设备：人体秤、皮尺（或钢卷尺）、记录本等。

实验原理：人体测量数据在各领域尤其是工业工程领域运用十分广泛，它是一门实验性很强的学科。

一般人体测量实验是利用实际仪器对人体的各部位尺寸进行测量。

目的是通过实操加强学生对这些数据的了解。

直接测量在培养学生实际能力上有一定的好处，虽然存在实验时间较长、不够准确等问题，但基本原理可行。

利用简单仪器（皮尺或钢卷尺等）进行测量可以有效完成教学任务，让同学们对人体尺寸有一个较全面的认识，同学们通过实验的操作，增加了对理论教学中人体尺寸中所对应部位的感性认识，加深对基本概念、名词的理解和记忆，提高学习兴趣，增强学生的动手能力和统计计算能力，进而达到实验教学的目的。

实验内容与步骤实验内容：测量有人体主要尺寸（包括体重）、立姿人体尺寸、坐姿人体尺寸和人体水平尺寸（选作）四大部分，共计24项。

测量后，进行数据的整理与统计。

实验步骤：测试者应进行相关内容的预习，认识人体大部分诸单元的尺寸，明确实验中测量的选项及对应部位，熟悉实验操作步骤。

实验前备好“人体主要尺寸、立姿人体尺寸、坐姿人体尺寸和人体水平尺寸”四个表格供实验时记录用。

公式汇总：总和12345=X X +X +X +X ?平均值12345X X +X +X +X X=5+标准差1n22D 11S =x 51i i x n =轾骣犏琪-琪犏-桫臌å在华南区的百分位P=0.5+sS 根据Z 值查表11-8（书257页）i X X Z=DS -三、实验结果记录与数据整理 总和12345=X X +X +X +X ? 平均值12345X X +X +X +X X=5+标准差1n22D 11S =x 51i i x n =轾骣犏琪-琪犏-桫臌å在华南区的百分位P=0.5+sS 根据Z 值查表11-8（书257页）i X X Z=DS -测量统计表1：人体主要尺寸（6项）及重量 实验者本人学号：19学号 总和∑ 平均值 标准差 在华南区的百分位P （%） 41 19 39 32 27 身高/mm1680.10 1650.00 1770.00 1669.20 1600.10 8369.40 1673.88 51.35 68.15 上臂长/mm 302.00 276.20 312.50 321.00 323.50 前臂长/mm 247.00245.20265.20257.50267.00总和12345=X X +X +X +X ?=1680.10+1650.00+1770.00+1669.20+1600.10=8369.40（mm ） 平均值12345X X +X +X +X X=5+=540.8369=1673.88（mm ）标准差1n22D 11S =x 51i i x n =轾骣犏琪-琪犏-桫臌å= ( 1 / 4 * ( ( 1680.1 ^ 2 - 8369.40 ) + ( 1650.00^ 2 - 8369.40) + ( 1770.0 ^ 2 - 8369.40 ) + ( 1669.2 ^ 2 - 8369.40 ) + ( 1600.1^ 2 - 8369.40) ) ^ ( 1 / 2 ) ) =51.35i X X Z=DS -=35.5100.165088.1673 =0.4652查表11-8得s=0.1815在华南区的百分位P=0.5+s=0.5+0.1815=0.6815（则为68.15%）大腿长/mm 475.00438.10 442.00 480.50 442.00 小腿长/mm 382.00 354.00 392.50 430.00 391.50 体重/kg53.0054.5077.0054.5045.00/mm 学号 总和∑ 平均值 标准差 在组内的百分位P41 19 39 32 27 眼高 1533.00 1503.00 1652.00 1570.00 1530.00 7788.00 1557.60 65.54 79.02 肩高 1362.00 1402.50 1435.00 1408.00 1330.50 肘高1065.001046.50 1115.00 1042.50 972.00 手功能高 728.00 763.00 756.00 782.50 678.50 胫骨点高 482.486.515.433.468.测量统计表2：人体立姿尺寸（5项） 实验者本人学号：19总和12345=X X +X +X +X ?=1533.00+1503.00+1652.00+1652.00+1570.00+1530.00=7828.00（mm ）平均值12345X X +X +X +X X=5+=500.7788=1557.60（mm ）标准差1n22D 11S =x 51i i x n =轾骣犏琪-琪犏-桫臌å= 65.54i 1533.001565.60X X Z===0.49745.44D S --iX X Z=D S -=54.650.15036.1557 =0.8330 查表11-8得s=0.2402在华南区的百分位P=0.5+s=0.5+0.2402=0.7902（则为79.02%）测量统计表3：人体坐姿尺寸（7项） 实验者本人学号：19 0000 00 00 50/mm学号总和∑ 平均值 标准差在华南区的百分位P41 19 39 32 27 坐高914.00 850.00 952.50 932.00 862.00 4510.50 902.10 62.70 79.67 坐姿眼高 752.00 780.00 855.50 806.00 742.00 坐姿肩高 569.00 614.50 623.00 638.00 551.50 坐姿肘高 262.00277.00 293.50 281.00 239.00 小腿加足高 525.00525.50 440.50 513.00 439.50 臀膝距508.00535.50 554.80 558.00 542.50 坐姿下肢长 962.50987.001012.50567.00998.50总和12345=X X +X +X +X ?=914.00+850.00+952.50+932.00+862.50=4510.50（mm ） 平均值12345X X +X +X +X X=5+=550.4510=902.10（mm ）标准差1n22D 11S =x 51i i x n =轾骣犏琪-琪犏-桫臌å= 62.70i X X Z=DS -=70.6200.85010.902 =0.83查表11-8得s=0.3967在华南区的百分位P=0.5+s=0.5+0.2967=0.7967（则为79.67%）测量统计表4：人体水平尺寸（6项） 实验者本人学号：19 总和12345=X X +X +X +X ?=414.00+390.50+445.50+489.50+423.00=2162.00（mm ）/mm学号总和 ∑平均值 标准差 在华南区的百分位P41 1939 32 27 最大肩宽414.00 390.50 445.00 489.50 423.00 2162.00 432.40 62.68 74.86 胸宽 294.00 257.00 313.00 310.50 376.00 臀宽 293.00 312.50 355.00 353.50 330.00 胸厚 170.00 175.50 208.50 217.00 182.50 胸围 778.00 819.00 967.00 960.00 802 .50 腰围681.50 715.50 890.00 681.50 663.00 坐姿两肘间宽379.50372.00415.50458.00330.50平均值12345X X +X +X +X X=5+=500.2162=432.4（mm ）标准差1n22D 11S =x 51i i x n =轾骣犏琪-琪犏-桫臌å= 62.68i X X Z=DS -=68.6250.39040.432 =0.6685查表11-8得s=0.2486在华南区的百分位P=0.5+s=0.5+0.2486=0.7486（则为74.86%）四、问题讨论思考题:1.分析“量身定做”与“人体数据百分位”的联系和区别。

彩色分辨视野测定----人因工程实验报告姓名:徐晗学号:02613102一、实验目的1、测量人眼红、黄、绿、蓝、白各色的视野范围。

学会绘制视野图。

2、探究人的视觉特性，找到人眼的盲点并计算其大小，比较左右眼视野的异同，比较刺激的大小对视野的影响等。

二、实验仪器BD－Ⅱ－108 型彩色分辨视野计（Color Distinguishing Perimeter）（见图2.2）用于测定各种彩色和白色的视野范围。

组成部件：1．底座。

2．半圆弧：一个可以转动的黑色半圆弧。

直径480mm，弧长+90°——-90°。

弧的背面有以中点为0°，左、右分别有10、20、......90°刻度，表示视点位置。

3．注视点：在弧的中心有一黄色注视点。

保持眼球静止不动。

4．下巴托：固定头部的下巴支架。

使被试的左或右眼固定于中心位置。

5．滑轮：可在半圆弧上滑动。

中间设有跟踪检测点。

检测点可选择不同的大小和颜色。

视点直径有：10、6、5、3、1.5 mm，颜色有：红、黄、绿、蓝及白色。

6．分度销：用于调整半圆弧角度，固定在测量位置。

7．标尺：视野读数标尺。

8．视野图：视野图纸有以中点为0°，左、右分别标有10、20、......90°的同心圆，并有标有0--360°位置的放射线。

用于实验中记录视野位置，由实验室提供野图纸。

三、实验步骤1、把视野图纸安放在视野计背面圆盘上，学习在图纸上做记录的方法。

（记录时与被试反应的左右方位相反，上下方位颠倒）。

2、主试选择一种某一大小及颜色（如红色）的刺激。

3、让被试坐在视野计前。

被试戴上遮眼罩把左眼遮起来，下巴放在仪器的支架上，用右眼注视正前方的黄色注视点，一定不要转动眼睛。

同时用余光注意仪器的半圆弧。

如果看到弧上有红色的检测圆点，或者原来看到了红色后来又消失了，要求立即报告出来。

在红点消失前，觉得颜色的色调有何变化，也要及时报告。

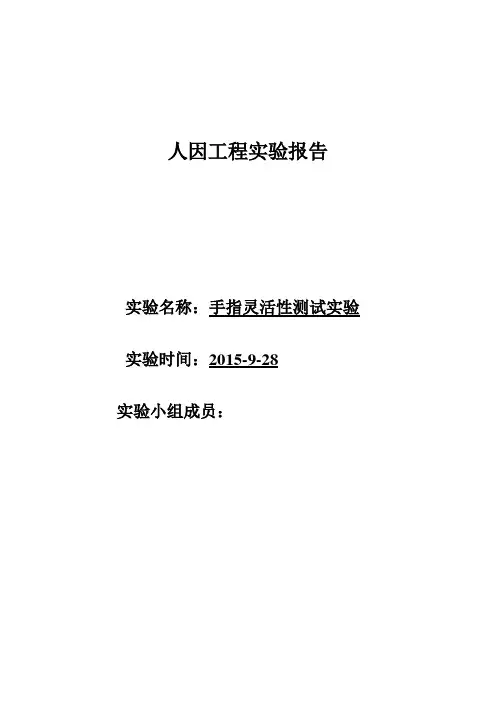

人因工程实验报告实验名称：手指灵活性测试实验实验时间：2015-9-28实验小组成员：一、实验目的（1）学习手指灵活性测试仪的工作原理及使用方法；（2）测定手指、手、手腕灵活性以及手眼协调能力；（3）探究练习次数对提高手指灵活性的影响。

二、实验说明手指灵活性是指迅速而又正确地活动手指，用手指巧妙地拿起微小物体的能力。

它包括手指的敏捷性、准确性和巧妙性。

手指灵活性是人类基本技能中重要的技能之一，也是顺利地完成某种活动所必备的心理特征，对职业选择具有极为重要的意义。

目前发达国家已普遍采取技能选择的方式对工作人员进行考察。

由于动作技能主要是通过练习而形成的，本实验拟通过研究练习次数对完成任务所需时间的影响，探究练习次数与手指灵活性提高之间的关系。

三、实验内容1．测定并记录被试完成实验任务所需的时间2．绘制练习次数与完成任务所需时间的关系曲线四、实验仪器BD-Ⅱ-601型手指灵活性测试仪一台、实验专用镊子一把、金属棒若干、实验工作台一组五、测定原理及使用方法1. 仪器原理手指灵活性测试仪主要包括实验测试板、计时器、金属插棒及实验用镊子及仪器外壳。

其中，实验测试板是由直径为1.6mm的100个小圆孔组成；计时器的精度为0.01s，计时范围是1ms~9999s，六位数字显示；金属插棒是由100根直径为1.5mm、长度为20mm的金属棒组成。

示意图如图1所示。

手指灵活性测试仪中配置了精确统计时间的计时器，被试将第一根金属针插入第一个小孔中后自动开始计时，将最后一根金属针插入最后一个小孔后停止计时。

以完成任务所用时间作为检测的指标。

图 1 手指灵活性测试仪示意图2. 使用方法（1）将手指灵活性测仪接通电源，端坐在测试板前；（2）金属插棒放入左侧槽中；优势手拿起右侧槽中的镊子；（3）被试用镊子将左侧槽中的金属棒插入实验板的圆孔中。

先插开始位，从上至下，再从下至上，……一次逐列插入，最后插终止位，计时会自动开启与结束，记录下插入100个棒所需要的时间；（4）每次重新开始需要按“复位”键清零。

实验七反应时间测定实验一、实验目的通过视觉和左右手的反应时测定, 充实对人对视觉刺激的反应能力的理解, 并作为测定疲劳程度的间接手段。

比较不同出手方向对反应时间的影响。

二、实验内容(1)对光信号的简单反应时的测定；(2)对不同单色光反应时的测定。

三、实验仪器及器材反应时测定器或光电速示仪、计时器、卡片等。

四、实验步骤1.简单反应(对光信号和声的反应)时实验1）光信号反应时间测定①右手做20次反应时测验。

②为防止被试者有超前反应, 在中间插入一次“检查实验。

如果被试者发生对“空白刺激”做出反应, 主试者宣布该实验单无结果无效, 重做20次。

③20次休息1 min。

④换左手依右手的方法进行同样的测试。

(3)实验结果的处理计算每个被试者左右手反应时的平均数与标准差。

数据处理如下所示, 单位为s(4)实验分析①实验结果说明左右手反应时有差别, 一般来说右手反应时会比左手快原因是一般人习惯用右手。

②实验结果说明简单反应时是受练习的影响, 越到后面的测试, 测试者越熟练而导致反应时间呈现越来越短的趋势2.选择反应时实验(1)主试者告诉被试者, 要求被试者在刺激信号中挑出约定的刺激信号后再做出反应(依简单反应时实验中正式实验规定)。

(2)如果反应错了, 则记下错误次数, 并安排重做一次实验。

(3)分左、右手各进行20次, 中间休息1min。

(4)其它操作方法与简单反应正式实验相同。

(5)右手分别按正式实验的第②、③、④规定进行测定。

(6)实验结果的处理①计算各被试者的左右手选择反应时的平均数和标准差。

测试者1的数据处理如下, 单位为s②比较全体被试者对选择反应时左右手的平均数和差异。

通过数据处理结果可知, 左右手的选择反应时差别并不是很大, 每个测试者的左手相对会比右手更快点。

五、实验感想:通过对于反应时的实验, 可以对人的视觉、听觉刺激之后的反映有进一步更加定性的理解。

以前都只是停留在表面的感性的认识, 但通过实际实验, 对被测试者的测试, 对数据的处理, 可以发现细微的差距在哪里, 也可以对于工作当中的改善有很大的帮助。

【精品】人因工程学实验报告一、实验目的：本实验旨在深入了解人因工程学的概念、原理、方法和应用，同时掌握基本的实验技能和数据处理方法，为今后的专业学习和实践打下基础。

二、实验原理：人因工程学是一门研究人类进行交互式体验、劳动和工作的学科，主要关注人类的心理、生理、认知和行为等方面。

其核心原则是将人作为“设计的中心”，通过精心设计和优化人机系统，实现最佳的工作效率、舒适性和安全性。

为此，人因工程学采用了多种实验方法，如实验室实验、场景观察、调查问卷和人机交互测试等，通过收集和分析各种数据，为优化人机系统提供科学依据。

三、实验内容：本实验包含两个部分：实验基础和实验案例。

具体实验内容如下：1.实验基础（1）熟悉实验设备和实验流程；（2）学习实验数据的记录和处理方法，包括频率分析、平均值和标准差等统计方法；（3）通过实验测试，了解人的感知、反应、判断和行为等方面的特点。

2.实验案例本实验以在线购物为案例，对不同界面设计对用户体验的影响进行分析。

（1）针对两种不同的在线购物网站A和B，分别设计不同的界面，包括字体、颜色、布局和操作方式等；（2）招募实验参与者，让他们按照随机分组原则，分别使用两种网站的购物界面进行浏览和选择，同时记录下其反应时间、操作次数、满意度等数据；（3）通过统计和分析实验数据，比较两种购物网站在效率、易用性和用户体验等方面的差异，并提出相应的优化建议。

四、实验结果：实验结果表明，购物网站B的界面设计更为简洁、清晰，用户操作更为直观、快捷，因此在用户体验方面表现更为突出；而购物网站A的界面设计更为复杂、繁琐，用户操作难以理解，因此在用户体验方面表现较差。

具体数据如下：网站名称反应时间(s) 操作次数满意度A 28.6 15 78B 20.2 12 92其中，反应时间是用户点击某个按钮或选项时从屏幕出现到显示结果所需的平均时间；操作次数是用户在购物过程中需要进行的各种操作次数的总和；满意度是用户在使用购物网站时的主观感受和意愿评价。

照度测量实验报告一 . 实验目的1. 学会测量照度的方法；2. 学会计算平均照度、照明均匀度；3. 了解人工照明与自然照明在照明效果上的差异。

二 . 实验内容本实验主要验证照明环境设计的不同方式对于以视觉作业为主的操作的效率的影响。

通过变换人工照明和自然照明方式，观察光源颜色对于显色性、照度、照度均匀度的影响，理解不同照明方式的选择对于工作效率的影响。

三 . 实验仪器及器材MODEL ZDS-10照度计：这是一种自动换档的照度计，能自动调整数据范围；数据范围分为四档——×10-1、×100、×101、×102；在读数时将显示器的数值与“档值”相乘即可得照度值；当某一档的读数<100时，箭头将往上一档跳跃；而当显示屏上某一档的读数>1999时，箭头就会往下一档跳；若测量场合的照度值多变，为了便于读数，可在读数较稳定时，将开关调制“HOLD”档，则显示屏上的读数可以保持不变，记录下这个读数之后，再将“HOLD”改为“RESET”，以便进行下一次测量。

四实验数据1．不同地点的照明度数据：1、测试点1、2、3选取在桌面，Emax=66 Emin=30 E=442、测试点4、5、6选取在地面，Emax=54 Emin=52 E=533、测试点7、8、9选取在墙面，Emax=38 Emin=14 E=22.334、测试点10、11、12随机选取，Emax=56 Emin=32 E=45.332、平均照度测量：在桌面选取100个点进行测量，数据如下：所形成的曲线如下：由表格可知：Emax=77 Emin=23 E=43平均照明度1/3M AX u E EA E-=≤同时满足：m in1/3u E E A E-=≤将数据带入公式计算得到 Au=3179.0434377>=-Au=31465.0432343>=-经计算可知，这种照明环境下照度的均匀度过高，超过国家所规定的照度标准。

人因工程实验报告实验小组成员：陈建华（0507102214）苏海山（0507102211）胡向荣（0507102217）何锞（0507102224）赖雄（0507102229）实验一照明环境测定与分析实验一、实验目的（1）学习照度计、亮度计的工作原理及使用方法；（2）通过环境照明实验使学生掌握工作场所的照明环境测定方法，并对其进行正确评价；（3）通过设置不同照明环境，分析照明条件对生产效率的影响，提出改进措施。

二、实验说明照明对人类的生产活动有着极其重要的影响。

人们通过视觉对象获得必要的信息才能进行有效的生产活动，而照明则是提供良好视觉条件的手段。

照明条件不良，作业者长时间反复辨认对象物，使明视觉持续下降，引起眼睛疲劳，严重时会导致作业者的全身性疲劳，不仅影响效率，也容易诱发安全事故；工作过程中的照度过高、过低、照度值急剧变化，都会导致产品质量不良、设备损伤及人为失误等直接事故。

改善照明条件不仅可以减轻视觉疲劳，而且也会提高工作效率。

因为提高照度值可以提高识别速度和主体视觉，从而提高工作效率和准确度，达到增加产量、减少差错、提高产品质量的目的。

因此，照明的好坏对生产效率、产品质量、安全及劳动卫生都有直接的影响。

三、实验内容1．测定并计算照明均匀度2．绘制不同照明条件下穿针成功次数的关系曲线四、实验仪器光电池照度计，卷尺、直尺各一把，秒表，缝衣针1枚，白色棉线一卷，工作台一组，五、测定原理及使用方法1.仪器原理光电池照度计是一种利用光敏元件的物理光电现象制成的测光仪器。

仪器由受光元件和电流表两部分组成。

当外来光照到光敏元件硒光电池上以后，硒光电池将光能转换成电能，以勒克司（lux ）为分度的电流表指示出光照度值。

2.使用方法(1) 先检查电流表指针是否指在零位，否则应进行调零。

再将量程开关打到“电源”，查电流表指针是否超过“红线”，否则应进行充电，然后将受光器接线插头插入插孔。

（2）大致估计光源的强弱程度,将量程开关指到合适位置,若大于最大量程读数,必须将减光罩装入受光器,以免引起硒光电池疲劳和打坏指针。

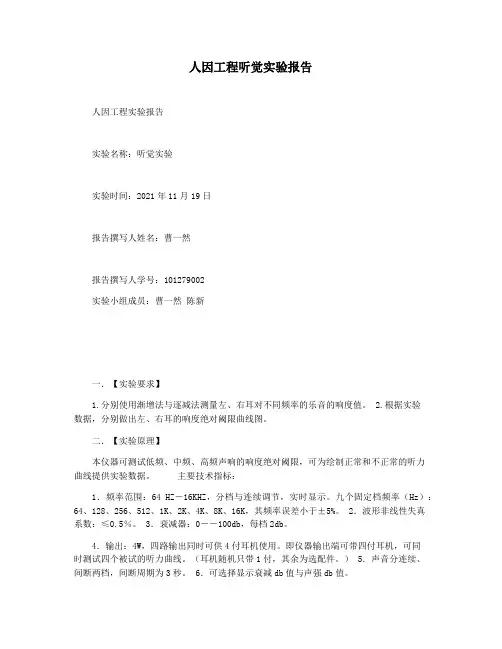

人因工程听觉实验报告人因工程实验报告实验名称：听觉实验实验时间：2021年11月19日报告撰写人姓名：曹一然报告撰写人学号：101279002实验小组成员：曹一然陈新一．【实验要求】1.分别使用渐增法与逐减法测量左、右耳对不同频率的乐音的响度值。

2.根据实验数据，分别做出左、右耳的响度绝对阈限曲线图。

二．【实验原理】本仪器可测试低频、中频、高频声响的响度绝对阈限，可为绘制正常和不正常的听力曲线提供实验数据。

主要技术指标：1．频率范围：64 HZ―16KHZ，分档与连续调节，实时显示。

九个固定档频率（Hz）：64、128、256、512、1K、2K、4K、8K、16K，其频率误差小于±5%。

2．波形非线性失真系数：≤0.5％。

3．衰减器：0――100db，每档2db。

4．输出：4W，四路输出同时可供4付耳机使用。

即仪器输出端可带四付耳机，可同时测试四个被试的听力曲线。

（耳机随机只带1付，其余为选配件。

） 5．声音分连续、间断两档，间断周期为3秒。

6．可选择显示衰减db值与声强db值。

7．输入电源：~220v ±10 ％，50HZ，功率7W。

三．【实验说明】响度绝对阈限是指在某一声音频率我们刚刚感觉到有声音时的强度。

当声强逐渐增加时，主观上产生由弱到强的程度不同的响度感觉。

声强和响度不同，前者是声音的客观物理量，而后者是声音的主观物理量。

一般而言，频率相同的声音的响度是由强度决定的，但频率不同的声音的响度除了由振动强度决定以外，也受频率大小的影响。

也就是说，频率不同的声音，响度的绝对阈限值也是不同的。

本实验就是用最小变化法来测定不同频率声音的响度绝对阈限。

四．【实验步骤】1．主试把仪器线路、附件接好，接通电源。

被试戴上耳机坐在仪器后，并背向仪器和主试。

2．主试将频率波段开关旋至要选择的频率处。

若实验仪器需要校准，则将校准表调到0db（db表示分贝）指示刻度。

然后，主试将左（或右）和断续（或连续）的按键按下，选择声音的呈现方式。

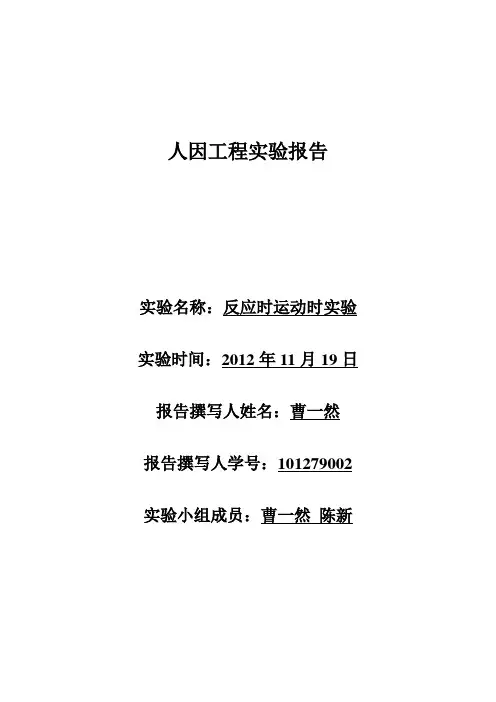

人因工程实验报告实验名称：反应时运动时实验实验时间：2012年11月19日报告撰写人姓名：曹一然报告撰写人学号：101279002 实验小组成员：曹一然陈新一．【实验目的】检验优势手反应时和运动时是否相关，学习测量运动时的方法。

二．【实验要求】1.按照操作说明要求分别完成四项实验内容，并记录数据。

2.你认为一个人的工作效率与他的反应速度是否相关？为什么？如何用实验来检验？三．【实验仪器】实验采用BD—II—512（FYII）型反应时运动时测试仪。

仪器由控制器、被敲击板二部分组成。

控制器由微电脑控制，主试面板有四位数码管左显示器。

1．主试面板：（见图1）在面板的上面，有五个指示灯和四位数码管。

指示灯指示当前数码管显示的什么内容，例如反应时灯亮，表示数码管显示的是反应时的时间。

图1 仪器主试面板面板的下部是功能键，用户可按照实验要求进行选择和操作。

其中“显示”键用来改变显示内容，在做任何一实验时，只要按一下“显示”，显示内容灯就改变一次，数码管显示的内容也相应改变，究竟亮哪个灯，这与按显示的次数和实验内容有关，不断地按“显示”键，显示内容也相应改变，并产生循环。

启动后第一次显示，是由程序安排的。

2．被试敲击板：（见图2）图2 敲击板示意图敲击板分左三块，编号为123，右三块，编号为456。

左输入和右输入是互锁的，例如当你敲击左击板时，只接受第一次敲击信号后就被锁定，并开放右击板，当敲击右击板的第一下后，也被锁定，并开放左击板。

所以必须轮流敲击，而第一次先敲击左边还是右边，这由主试老师决定。

四．【实验内容】依实验内容，先把被试专用键盘箱或敲击板上的插头与仪器后面板上的插座插好。

如配用微型打印机，则先接专用电源，再将打印机电缆插头，插入机壳背面左方的插座中。

接通电源，打开电源。

（二）实验II1、选用敲击板，调整中央板至中间位置，左右敲击板调整至适当距离，并记录其位置值。

可按主试面板“实验选择”键，使其上方的“II”指示灯亮。
