砌体结构精品课件

  • 格式：ppt
  • 大小：1.40 MB
  • 文档页数：28

下载文档原格式

  / 28

合集下载

砌体结构教学课件PPT

砌体结构教学课件PPT

托墙梁与吊车梁基本在同一高度，如设计成整体，则屋面荷 载、屋架及上段墙体重可通过托墙梁传给带壁柱的墙体。但设 计者将托梁与吊车梁分开，中间空有70mm间隙，这样屋面传 来的荷载与上段墙体只压在240mm×300mm的砖垛上，形 成局部承压。设计人员疏忽了，并未进行局部承压验算。经复 核，该部分局部承压强度严重不足，这是造成事故的直接原因。
第三节 因方案欠妥引起的事故
3 事故分析
造成事故的可能原因：
（1）地基不均匀沉降；
（2）房间跨度大、隔墙少，墙体整体失稳；
（3）砌体砌筑质量差，强度不足；
（4）大跨度主梁支承在墙上，计算模型按简支，实际上有 约束弯矩，从而引起墙体倒塌。
4 模型试验
主要检验计算简图是否合理。
结论：原设计采用简支梁计算简图有误，造成窗间墙上端弯 矩值很大，使窗间墙承载力严重不足，引起房屋倒塌。
3 事故分析
（1）计算书无误，符合规范要求。
（2）支模不当，墙体倾过大，致使墙体倒塌。
4 结论 拆除倒塌墙体，改进支模方法。
石家庄铁道学院建筑工程系
13
第四节 因施工失误引起的事故
例2-4 砖柱采用低质量包心砌法引起房屋倒塌
1 工程及事故概况
某地区建一座四层楼住宅，长61.2m，宽7.8m。砖墙承重、 钢筋混凝土预制楼盖，局部（厕所等）为现浇钢筋混凝土。图 纸为标准住宅图。惟一改动的地方为底层有一大活动室，去掉 了一道承重墙，改用490mm×490mm砖柱，上搁钢筋混凝 土梁。置换时，经计算确认承载力足够。但在楼盖到四层时， 有大房间的这一间砖柱压坏而引起房屋大面积倒塌。
2400的大门。屋盖为钢筋混凝土V型折板，上铺珍珠岩保温层， 采用二毡三油防水层，上铺小豆石。地基为弋壁土，地质勘察 报告建议承载力为180kPa。基础采用C10毛石混凝土。

砌体结构PPT课件

砌体结构PPT课件

(3)施工简单
砌体结构施工操作简单快捷。一般新铺砌体上即可承受一定荷载， 因而可以连续施工；在寒冷地区，必要时还可以用冻结法施工。
(4)费用低廉
砌体结构造价低。不仅比钢结构节约钢材，较钢筋混凝土结构可以 节约水泥和钢材，而且砌筑砌体时不需模板及特殊的技术设备，可以节 约木材。
砌体结构缺点：
(1)强度较低 砂浆和块材间的粘结力较弱，使无筋砌体的抗拉、抗弯及抗剪强度
(3)劳动量大 由于砌体结构工程多为小型块材经人工砌筑而成，砌筑工作相当繁
重(在一般砖砌体结构居住建筑中，砌砖用工量占 1/4以上)。因此在砌筑时，应充分 利用各种机具来搬运块材和砂浆，以减轻劳动量；但目前的砌筑操作基本上还是采用 手工方式，因此必须进一步推广砌块和墙板等工业化施工方法，以逐步克服这一缺点。 现场的手工操作，不仅工期缓慢，而且施工质量得不到保证。应十分注意在设计时提 出对块材和砂浆的质量要求，在施工时对块材和砂浆等材料质量以及砌体的砌筑质量 进行严格的检查。
砌体结构的发展简史
砌体结构在我国有着悠久的历史。在约 6000 年前，就已有木构架和木 骨泥墙。公元前20 世纪，有土夯实的城墙。公元前 1783 年～公元前 1122 年，已逐渐开始采用粘土做成的版筑墙。公元前 1388 年～公元前 1122 年， 逐步采用晒干的土坯砌筑墙。公元前 1134 年至公元前 771 年已有烧制的瓦。 公元前 475 年～公元前 221 年已有烧制的大尺寸空心砖。公元 317 年～ 558 年已有实心砖的使用。石料也由最初的装饰浮雕、台基和制作栏杆，到 后来用于砌筑建筑物。
中国是砌体大国，在历史上有举世闻名的万里长城，它是两千多万年前 用“秦砖汉瓦”建造的世界上最伟大的砌体工程之一；
有在春秋战国 时期就已兴修 水利，如今仍 然起灌溉作用 的秦代李冰父 子修建的都江 堰水利工程；

砌体结构精品课件

砌体结构精品课件

注意：不适用于高温环境下的砌体结构
第九页，编辑于星期二：十二点 二十五分。
第2章 砌体结构的材料
2.1.2 空心砖
空心砖，是以粘土、页岩、煤矸石或粉煤灰为 主要原料，经焙烧而成，孔洞率大于15％的砖。
目前最常用的是粘土空心砖。
按受力分类
承重粘土空心砖 非承重粘土空心砖
第十页，编辑于星期二：十二点 二十五分。
第十一页，编辑于星期二：十二点 二十五分。
第2章
砌体结构的材料
2.1.2 空心砖
第十二页，编辑于星期二：十二点 二十五分。
第2章 砌体结构的材料
非承重粘土空心砖
2.1.2 空心砖
非承重粘土空心砖：一般用于非承重墙，重量较轻且隔热、 隔声性能好，孔洞率一般为40％～60％，又称大孔空心砖。
孔洞率大于40％的烧结空心砖，用于围护结构。
第2章
砌体结构的材料
砂浆的强度等级
2.2.1 砂浆
采用类似混凝土的标准试验方法，进行抗压试验 得出的以Mpa为单位的强度值划分为以下5级：
M15、M10、M7.5、M5、M2.5 M — 砂浆强度等级的符号
如：M5表示该砂浆的强度等级为5MPa
Mb — 混凝土砌块所用的砌筑砂浆的强度等级符号
第二十八页，编辑于星期二：十二点 二十五分。
第三十五页，编辑于星期二：十二点 二十五分。
第2章 砌体结构的材料
1）横向配筋砌体
第三十六页，编辑于星期二：十二点 二十五分。
第2章 砌体结构的材料
2）组合砖砌体
外包式组合砖砌体
内嵌式组合砖砌体
第三十七页，编辑于星期二：十二点 二十五分。
第2章
砌体结构的材料
3）配筋混凝土空心砌块砌体（简称配筋砌块砌体 ）

砌体结构ppt课件

砌体结构ppt课件

中型砌块的高度一般为
850mm。不常用
大型砌块 高度大于900mm的称为
大型砌块。少见
精选课件
2.1 砌体材料
一、块体的种类 2、砌块
2）按孔洞率大小分类 实心砌块 无孔洞或空心率＜25﹪的砌块。 空心砌块 空心率≥25﹪的砌块。
2.1 砌体材料
3）按原材料和生产工艺分类
烧结砌块 烧结粘土砌块、烧结页岩砌块、烧结粉煤灰砌块
精选课件
一、块体的种类
1、砖 —常用
烧结普通砖
是由粘土、页岩、煤矸石 或粉煤灰为主要原料，经 过焙烧结而成的实心砖。
烧结煤矸石砖 烧结页岩砖 烧结粉煤灰砖 烧结粘土砖等
2.1 砌体材料
烧结多孔砖
是以煤矸石、页岩、粉煤灰或黏土 为主要原料，经焙烧而成，孔洞率 不大于35％，孔的尺寸小而数量多， 主要用于承重部位的砖。
砌体结构
第二章 砌体材料及其力学性能
2.1 砌体材料 2.2 砌体种类 2.3 砌体的力学性能 2.4 砌体的变形性能
精选课件
本章主要内容
1、块体与砂浆的种类及其强度等级与设计要求 2、砌体受压、受拉、受弯、受剪的性能和主要影响 因素，砌体在各种受力条件下的强度计算公式。 3、砌体的应力－应变关系、弹性模量、剪变模量、 线膨胀系数、收缩率和摩擦系数。
2）按生产工艺不同分为 烧结砖 蒸压砖 蒸养砖 免烧砖 碳化砖
精选课件
2.1 砌体材料
一、块体的种类 1、砖
3）按原材料不同分为
2.1 砌体材料
粘土砖（N） 页岩砖（Y） 粉煤灰砖（F） 煤矸石砖（M） 混凝土砖
灰砂砖、煤渣砖、矿渣砖、石膏砖、硅藻土砖
块材名称的称呼方法：生产工艺+原材料+规格类型

砌体结构-课件

砌体结构-课件

砌体结构第一节材料性能第二节基本设计原则第三节承载力第四节混合结构设计第五节房屋部件第六节抗震设计要点砌体结构1材料性能砌体结构分类砌体结构材料◆无筋砌体：砖砌体、砌块砌体、石砌体◆配筋砌体：配有钢筋或钢筋混凝土的砌体。

网状和水平配筋砖砌体、组合砌体、配筋砌块砌体◆块体：普通砖、多孔砖、砌块、石材◆砂浆：水泥砂浆、混合砂浆、砌块专用砂浆◆钢筋◆混凝土1.烧结砖●烧结普通砖原料：粘土、煤矸石、页岩、粉煤灰标准规格：240mm x 115mm x 53mm适用范围：地上及地下结构●烧结多孔砖原料：同烧结普通砖，孔洞率不大于35%规格：KM1（190mm x 190mm x 90mm）、KP1（240mmx 115mm x 90mm）、KP2（240mm x 180mm x 115mm）适用范围：地上结构优点：减轻自重、减少砂浆用量、减少工时、节约粘土2.蒸压硅酸盐砖●蒸压灰砂普通砖原料：石英砂、石灰●蒸压粉煤灰普通砖原料：粉煤灰、石灰、石膏和集料3.混凝土砖●混凝土普通砖●混凝土多孔砖原料：水泥、砂、石强度等级：MU25、MU20、MU15适用范围：不得用于温度长期超过200、聚冷聚热和受酸性介质侵蚀的部位强度等级：MU30、MU25、MU20、MU15常用尺寸：多孔砖：240mm x 115mm x 90mm、240mm x 190mm x 90mm、190mm x 190mm x 90mm实心砖：240mm x 115mm x 53mm、240mm x 115mm x 90mm4.砌块●混凝土小型空心砌块原料：普通混凝土；孔洞率为25%~50%，单排孔和多排孔主要规格：390mm x 190mm x 190mm●轻集料混凝土空心砌块原料：普通混凝土（陶粒、火山灰混凝土）+煤渣、煤矸石5.石材●料石外形规则，高度及宽度不宜小于200mm●毛石形状不规则，中部厚度不应小于200mm强度等级：MU20、MU15、MU10、MU7.5、MU5砌块的厚度及空心率根据结构的承载力、稳定性、构造和热工要求确定强度等级：MU100、MU80、MU60、MU50、MU40、MU30、MU20以边长为70mm的立方体试块的抗压强度表示1材料性能-砂浆砂浆定由胶结材料（石灰、水泥）和细骨料（砂）加水搅拌而成的混合物◆砂浆的作用a)将块体连接成整体而共同工作b)抹平块体表面而使砌体受力均匀c)填满块体间缝隙，提高砌体的保温性和抗冻性◆砂浆的分类a)水泥砂浆：水泥和砂拌合而成b)混合砂浆：水泥、掺和料和砂拌合而成c)非水泥砂浆：石灰和砂拌合而成d)砌块专用砂浆：掺入一定比例的掺和料和外加剂◆砂浆的特性a)流动性：砂浆的稠度（标准锤体沉入深度）砖砌体：70mm~100mm砌块砌体：50mm~70mm石砌体：30mm~50mma)保水性：保持水分的能力，以分层度表示●砂浆的强度为28天龄期的边长为70.7mm的立方体试件的抗压强度指标；分为M15、M10、M7.5、M5、M2.5；●混合砂浆因添加了掺和料，强度比同等级的水泥砂浆高；1材料性能砂浆性能对比表材料强度汇总表砌体无筋砌体砖砌体砌块砌体石砌体配筋砌体配筋砖砌体组合砌体配筋砌块砌体砌筑方法：●一顺一顶●梅花顶●三顺一顶墙体厚度：120mm（半砖）、240mm（1砖）、370mm（1砖半）、490mm（2砖）、620mm（2砖半）、740mm（3砖）水平网状配筋砌体混凝土或砂浆面层组合砌体钢筋混凝土构造柱组合墙在水平灰缝中配置钢筋网片偏心距超限的外侧配置钢筋设置间距≤4m的构造柱提高轴心抗压承载力提高偏心抗压承载力提高砖墙的承载力及抗震性1材料性能-砌体配筋砌块砌体：在竖向孔洞中设置竖向钢筋，配以水平分布钢筋和箍筋，然后灌注混凝土形成配筋砌块砌体。

建筑识图砌体结构基础知识精品PPT课件

建筑识图砌体结构基础知识精品PPT课件

（a）
（b） 配筋砌块砌体
第八章 砌体结构基础知识
《建筑结构基础与识图》
三、砌体的抗压性能
（一）砌体轴心受压破坏特征
砌体轴心受压构件从加载开始到破坏，
大致经历了以下三个阶段。
（a）
（b）
（c）
第一阶段：大约达到破坏荷载的50%~70%时，单个块体内产生细小裂 缝，如不增加荷载，这些细小裂缝亦不发展，见图（a）。
第八章 砌体结构基础知识
《建筑结构基础与识图》
2.配筋砌体 指配置适量钢筋或钢筋混凝土的砌体，它可以提高砌体强度、减
少截面尺寸、增加整体性。配筋砌体分为网状配筋砖砌体、组合砖砌 体、砖砌体和钢筋混凝土柱组合墙以及配筋砌块砌体。
（1）网状配筋砖砌体 网状配筋砖砌体是在砌体的水平灰缝中每隔几 皮砖放置一层钢筋网。钢筋网有方格网式和连弯式两种，如图所示。 方格网式一般采用直径为3~4mm的钢筋；连弯式采用直径为5~8mm的 钢筋。
砖砌体和钢筋混凝土柱组合墙
第八章 砌体结构基础知识
《建筑结构基础与识图》
（4）配筋砌块砌体 配筋砌块砌体是在混凝土小型空心 砌块的竖向孔洞中配置钢筋，在砌块横肋凹槽中配置水平 筋，然后浇筑混凝土，或在水平灰缝中配置水平钢筋，所 形成的砌体，如图所示。常用于中高层或高层房屋中起剪 力墙作用，所以又称配筋砌块剪力墙结构。这种砌体具有 抗震性能好，造价较低，节能的特点。
空体墙-混凝土空心砌块墙
第八章 砌体结构基础知识
《建筑结构基础与识图》
（二）砂浆
砂浆是由胶凝材料（水泥、石灰）、细骨料（砂）、 水以及根据需要掺入的掺和料和外加剂等，按照一定的比 例混合后搅拌而成。
作用
将砌体中的块体粘结成整体而共同工作 提高砌体的隔音、隔热、保温、防潮、抗冻等性能

建筑砌体结构PPT课件

建筑砌体结构PPT课件
轴心承载力 Ncr=161kN ，压应力为 1.81N/mm2，约为砖砌体极限压应力的 0.55（0.5∼0.7) 倍。若不增加荷载，块
体的裂缝不发展。
第10页/共142页
第Ⅱ阶段：加载至相邻的几皮形成竖向贯通 裂缝或间断竖向裂缝。此时，轴心承载力
N=234kN ，压应力为2.64N/mm2，约为 砖砌体极限压应力的 0.8 (0.8∼0.9)倍。此
k —随砌体中块体类别和砌合方法变化的参数，
1 对于砖砌体取0.78 ；
k 2 —砂浆强度对砌体强度的修正系数，对于砖砌体
当 f2<1 时，k2=0.6+0.4f2 ，当 f2>1 时，k2=1.0；
—与砌体块材高度有关的系数，对于砖砌体取
0.5 。
第14页/共142页
表 14－ 5
砌体轴心抗压强度平均值计算参数
强度等级
砌块抗压强度
平 均值
单 块 最 小 值
MU20
20
16
MU15
15
12
MU10
10
8
MU7.5
7.5
6
MU5
5
4
MU3.5
3.5
2.8
《砌体结构设计规范》中采用前五个强度等级。
石材
砌体中的石材应选用无明显风化的石材。 因石材的大小和规格不一，通常取
边长为 70mm 的立方体试块进行抗压试验，取 3个 试块破坏强度的平均值作
0.18 0.081 0.113
0.09 0.056
k5
0.125 0.09 0.069 0.188
8. 砌体受剪破坏特征及其强度计算公式
试验方法：采用高宽比为3，灰缝倾角为q的受压砌体试件。

砌体结构课件

砌体结构课件

❖ B.对混凝土砌块砌体：
❖
①当过梁上的墙体高度hw<ln/2时，应按实际墙
体的均布自重计算。
❖
②当 hw ≥ln/2时，应按高度为ln/2墙体的均布
自重计算。
❖ 3．过梁的计算 (1)砖砌平拱过梁的计算
❖ 砖砌平拱过梁有三种可能的破坏情况，为此应进行三 种承载力计算。 (a)为防止过梁因跨中正截面受弯承载力不足而破坏， 需进行受弯承载力计算：
B.对于中型砌块砌体： ①当梁、板下的墙板高度hw<ln或hw<3hb时(hb
为包括灰缝厚度的每皮砌块高度)，应考虑梁、板传来的荷载 全部由过梁承担。
②当hw≥ln且hw≥ 3hb时，可不考虑梁、板荷载。
砌体结构课件
❖ (2)墙体荷载
A.对砖砌体：
❖ 对于砖砌体，当过梁上的墙体高度<1/3的过梁净跨时， 应按全部墙体高度的自重采用。墙体高度≥1/3的过梁净跨 时，应按高度为1/3过梁净跨的墙体均布自重采用。
M≤ftm砌体W结构课件
式中M——按简支梁计算的跨中弯矩设计值； ftm——砌体沿齿缝的弯曲抗拉强度设计值； W——截面抵抗矩，当为矩形截面时W=bh2/6。 (b)为防止过梁因支座附近受剪承载力不足，发生沿阶
梯形斜裂缝破坏需进行受剪承载力计算：
V≤fVbz 式中V——按简支梁计算的支座边缘剪力设计值；

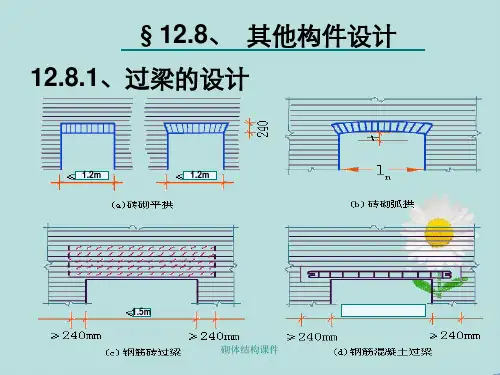

§12.8、 其他构件设计 12.8.1、过梁的设计
1.2m
1.2m
1.5m
砌体结构课件
1．常用过梁的构造及适用范围
(1)砖砌平拱过梁
用竖砖砌筑，又可分为竖放立砌和对称斜砌两种，其底 面均呈平直线型。用竖砖砌筑的高度不应小于240mm；砂 浆不宜低于M5；砖砌过梁计算截面高度内的砖不应低于 MU10；过梁净跨不宜超过1.2m。这种过梁适用于无振动、 地基的土质较好不需抗震设防的一般建筑物。

砌体结构ppt课件

砌体结构ppt课件

硅酸盐砌块 石膏砌块
加气混凝土砌块 非承重内隔墙
主规格：390×190×190 空心率： 25﹪～50﹪ 简称混凝土砌块或砌块 12
一、块体的种类
2.1 砌体材料
3、石
分类：•（按其加工后的外形规则程度）可分为料石和毛石 •（按容重）重质岩石、轻质岩石
重质岩石
花岗岩、砂岩、石灰石 重力密度≥18kN/m3，高强度、 高抗冻性和抗气性、高传热性
混合砂浆
成分：水泥+石灰+砂+水 特点：保水性和和易性比水泥砂浆好，强度比石灰砂 浆高，易于砌筑； 适用性：适用于砌筑一般的墙、柱等结构构件。
非水泥砂浆 成分：石灰+砂+水
（石灰砂浆） 特点：保水性好、流动性好、但强度低、耐久性差； 适用性：适用于低层建筑和不受潮的地上砌体中。
专用砂浆
成分：水泥+砂+水+掺和料+外加剂
微孔砖 通过掺入成孔材料（如聚苯乙烯微珠、锯末等） 经焙烧，在砖内形成微孔的砖
多孔砖 空心砖
孔洞率≥ 25﹪，孔的尺寸小而数量多的砖。
常用于承重部位，规格有M型砖和P型砖两种。
孔洞率≥40﹪，孔的尺寸大而数量少的砖。
常用于非承重部位，有水平孔非承重空心砖和垂直孔 承重空心砖。
5
一、块体的种类 1、砖
2
第一节 砌体材料
• 块体（砖、石材、砌块） • 砂浆（普通砂浆、专用砂浆） • 钢筋 • 混凝土（普通混凝土、砌块灌孔混凝土）
3
一、块体的种类
2.1 砌体材料
建筑用人造小型块材，外形多为直角六面体。
砖
其长度不超过365mm，宽度不超过240mm，高度不超
过115mm。

砌体结构图说PPT课件

砌体结构图说PPT课件

墙、柱的允许高厚比[β] 值
（表2.1.1）
砌体类型
砂浆强度等级
墙
柱
无筋砌体
M2.5 M5.0 或 Mb5.0 或 Ms5.0 ≥M7.5 或 Mb7.5 或 Ms7.5
22
15
24
16
26
17
配筋砌块砌体
------
30
21
❖ 2、带壁柱墙、带构造柱墙高厚比验算：
1
度hT，在确定截面回转半径时，墙截面的翼缘宽度bf，按下列规定采用： 多层房屋，当有门窗洞口时，可取窗间墙宽度；当无门窗洞口时，每侧翼
3 柱间或相邻构造柱间的距离。设有钢筋混凝土圈梁的带壁柱墙或带构造柱墙，当 b/S≥1/30时，圈梁可视作壁柱间墙或构造柱间墙的不动铰支点（b为圈梁宽度） 。当不满足上述条件且不允许增大圈梁宽度时，可按墙体平面外等刚度原则增加 圈梁高度，此时，圈梁仍可视为壁柱间墙或构造柱间墙的不动铰支点。
第11页/共79页
➢ 2.2、一般构造要求
支承在 墙、柱上的吊车梁、屋架及跨度大于 或等于下列数值的预制梁的端部，应采用锚固件 与墙、柱上的垫块锚固： 1、对应砖砌体为9m； 2、对于砌块和料石砌体为7.2m。
锚固件
墙 柱 预 埋 垫 块
≥7.2m（或≥9m）
第18页/共79页
锚固件
墙 柱 预 埋 垫 块
二、砌块砌体构造要求
二、砌块砌体构造要求
➢ 2.1、墙、柱的高厚比 ❖ 3、高厚比修正系数采用：
墙厚不大于240mm的自重墙，高厚比修正系数μ1 按下列规定采用： 1)墙厚为240mm时，μ1 取1.2,；墙厚为90mm时，μ1 取1.5；当墙厚为 （240mm≥h≥90mm）时，μ1按插入法取值。 2）上端为自由端墙的允许高厚比，除按上述规定提高外，尚可可提高30%。 3）对厚度小于90mm的墙，昂双面采用不低于M10的水泥砂浆抹面，包括面层的 墙厚不小于90mm时，可按墙厚等于90mm验算高厚比。 ❖ 4、门窗洞口墙高厚比修正系数采用： 对有门窗洞口的墙，允许高厚比修正系数，应符合下列要求： 1)允许高厚比修正系数，应按下式计算：

砌体结构实用PPT课件(2024)

砌体结构实用PPT课件(2024)
自重大，开采运输不便。
砌块
混凝土砌块、轻集料混凝土砌 块等，具有轻质高强、保温隔
热、施工便捷等优点。
砂浆
水泥砂浆、混合砂浆等，用于 砌筑和抹面，起到胶结和传递
应力的作用。
2024/1/29
5
砌体结构优缺点分析
优点
取材方便，造价低廉；保温隔热性能 好；耐火耐久；施工简便，技术成熟 。
缺点
自重大；抗拉、抗弯、抗剪强度低； 抗震性能差；砌筑工作量大，施工周 期长。
设计不合理，施工质量差，导致结构承载力不足。
教训总结
应加强设计审查和施工监管，确保结构安全。
2024/1/29
28
问题案例剖析及其教训总结
案例三
某医院病房楼渗漏
原因分析
防水措施不到位，砌块吸水率高，导致渗漏问题。
教训总结
应重视防水设计，选用低吸水率砌块和专用防水砂浆。
2024/1/29
29
行业发展趋势预测和展望
21
控制砌体留槎和接槎质 量，确保接槎牢固、灰 缝密实。
竣工验收程序和标准解读
砌体结构工程完成后，施工单位应组 织自检，合格后向监理单位提交验收 申请。
初验合格后，监理单位应组织正式验 收，对砌体结构的观感质量、使用功 能等进行全面检查。
2024/1/29
监理单位收到验收申请后，应组织相 关单位进行初验，对发现的问题要求 施工单位及时整改。
接处等。这些节点的设计同样需要满足结构安全和使用功能的要求。
14
04
楼盖和屋盖系统构造方法
2024/1/29
15
楼盖系统组成及传力路径分析
组成
楼盖系统主要由楼板、梁、柱等构件组成，共同承受和传递楼面荷载。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

分类
烧结粘土砖 烧结页岩砖 烧结煤矸石砖 烧结粉煤灰砖
标准砖的尺寸 240×115 × 53mm 重力密度为:18~19kN/m3
第2章 砌体结构的材料
非烧结硅酸盐砖
2.1.1 实心砖
定义 硅酸盐砖是用硅酸盐材料压制成形并经蒸压 釜，在蒸汽压力下凝固而成的。
分类
蒸压灰砂砖
重力密度为:14~18kN/m3
Mb — 混凝土砌块所用的砌筑砂浆的强度等级符号
第2章 砌体结构的材料
2.2.1 砂浆
块体和砂浆的选择原则：
1）本着“就地取材，因地制宜”的原则，选 取当地性能良好的块材和砂浆。
2）为保证承载力，应根据设计计算选取强度 等级适宜的块材和砂浆。
3）要保证砌体的耐久性。
第2章 砌体结构的材料
块体和砂浆的选择
规格尺寸同上，叠砌面凹入深度不大于 20mm。
外形大致方正，一般不需加工或稍加工 修正，高度不小于200mm，叠砌面凹入 深度不大于25mm的石材。
毛石 形状不规则、中部厚度不小于200mm的块石。
第2章 砌体结构的材料
2.1.4 混凝土砌块
混凝土砌块是指采用普通混凝土或利用浮石、 火山渣、陶粒等为骨料的轻集料混凝土制成的 实心或空心砌块。
目前最常用的空心砖规格有： KP1型：240×115 ×90； KP2型：240×180×115；配砖尺寸：240×115×115
或：180×115×115 KM1型：190×190×90； 配砖尺寸： 190×90×90
第2章 砌体结构的材料
2.1.2 空心砖
第2章 砌体结构的材料
非承重粘土空心砖
♣蒸压灰砂砖，蒸压粉煤灰砖
MU25、MU20、MU15、MU10
♣石材
MU100、MU80、MU60、MU50、MU40、MU30、MU20
♣砌块
MU20、MU15、MU10、MU7.5、MU5
MU —— 块材强度等级的符号 如MU15表示该块材的强度等级为15MPa
第2章 砌体结构的材料
2.2.1砂浆
第2章 砌体结构的材料
块体和砂浆的选择
2.2.1 砂浆
3）地面以下或防潮层以下的砌体，所用材料的最低强度等 级应符合下表的规定：
第2章 砌体结构的材料
2.1.4 混凝土砌块
按大小分
小型砌块 中型砌块
砌块
按材料分
大型砌块
混凝土 空心砌块 加气混 凝土砌块 粉煤灰硅 酸盐砌块
目前最常用的是小型砌块，中型、大型砌块使用较少
第2章 砌体结构的材料
2.1.5 块材的强度等级
块体的强度等级
♣烧结普通砖、烧结多孔砖
MU30、MU25、MU20、MU15、MU10
分类 混合砂浆 有塑性掺和料的水泥砂浆
非水泥砂浆 不含水泥的砂浆
水泥砂浆 混合砂浆 非水泥砂浆
强度
流动性
保水性
第2章 砌体结构的材料
砂浆的强度等级
2.2.1 砂浆
采用类似混凝土的标准试验方法，进行抗压 试验得出的以Mpa为单位的强度值划分为以 下5级：
M15、M10、M7.5、M5、M2.5
M — 砂浆强度等级的符号 如：M5表示该砂浆的强度等级为5MPa
2.2 砂浆和灌孔混凝土
定义： 砂浆是用砂和适量的无机胶凝材料（水泥、 石灰、石膏、粘土等）加水搅拌而成的一种 粘结材料。
作用： 将块材粘结成整体并使砌体受力均匀，同时 因砂浆填满块材间的缝隙还能减少砌体的透 气性、提高砌体的保温性及抗冻性。
第2章 砌体结构的材料
2.2.1 砂浆
水泥砂浆 由水泥、砂和水拌合而成的无 塑性掺和料的纯水泥砂浆
ቤተ መጻሕፍቲ ባይዱ
2.1.2 空心砖
非承重粘土空心砖：一般用于非承重墙，重量较轻且 隔热、隔声性能好，孔洞率一般为40％～60％，又称 大孔空心砖。
孔洞率大于40％的烧结空心砖，用于围护结构。
第2章 砌体结构的材料
石
2.1.3 石材
石材一般采用重质天然石，如花岗岩、砂岩、 石灰岩等，具有强度高、抗冻性好、耐久性好， 可作为承重墙体、基础、挡墙等。
2.2.1 砂浆
1）对于一般房屋，如果砌体为承重结构
砖： MU20、MU15、MU10 石材： MU50、MU40、MU30、MU20 砂浆： M10、M7.5、M5
2）五层及五层以上房屋的外墙、潮湿房间的墙以及受振 动或层高大于6m的墙、柱所用材料的最低强度等级
砖：MU10 砌块：MU7.5 石材：MU30 砂浆：M5
蒸压粉煤灰砖
注意：不适用于高温环境下的砌体结构
第2章 砌体结构的材料
2.1.2 空心砖
空心砖，是以粘土、页岩、煤矸石或粉煤灰为 主要原料，经焙烧而成，孔洞率大于15％的砖。
目前最常用的是粘土空心砖。
按受力分类
承重粘土空心砖 非承重粘土空心砖
第2章 砌体结构的材料
承重粘土空心砖
2.1.2 空心砖
是以粘土为主要原料，经焙烧而成，孔洞率在15％～40％， 孔的尺寸小而数量多，主要用于承重部位的砖。
石材导热系数大，在寒冷及炎热地区不宜作建 筑物外墙。
第2章 砌体结构的材料
石
细料石：
2.1.3 石材
通过细加工，外形规则。叠砌面凹入深 度不大于10mm。截面的宽度、高度不 小于200mm，且不小于长度的1/4 。
料石
半细料石： 规格尺寸同细料石，叠砌面凹入深度不 大于15mm。
粗料石： 毛料石：
空心砖
料石 石
细料石 半细料石 粗料石 毛料石
毛石 （按大小分）
砌块
（按材料分）
小型砌块 中型砌块 大型砌块
混凝土空心砌块 加气混凝土砌块 硅酸盐砌块
第2章 砌体结构的材料
烧结普通砖
2.1.1 实心砖
定义
烧结普通砖是由粘土、页岩、煤矸石或粉煤 灰为主要原料，经过焙烧结而成的实心或孔 洞率不大于15%且外形尺寸符合规定的砖。
砌体结构
军事建筑工程系结构教研室 2020年3月6日
第1章 绪论
砌体结构为四大结构形式之一
块体
砌块 砖、石
用砂浆粘结
砌体
砌体结构
混合结构 (砖石结构) 使用范围广，使用量大，历史悠久
第1章 绪论
第1章 绪论
砌体结构的优点： 就地取材，价格便宜 良好的耐火性和耐久性 施工设备和方法简单，可连续施工
第1章 绪论
砌体结构的缺点： 砌体强度低，构件截面大，自重大； 手工砌筑，劳动量大； 整体性差，抗震性能差； 破坏环境。
2 砌体材料及其力学性质
本章研究内容： 块材的种类及其力学性质； 砂浆的种类及其力学性质； 砌体的种类及其力学性质；
第2章 砌体结构的材料
块材
2.1 块材
烧结普通砖
实心砖
砖
非烧结硅酸盐砖
