介绍腹腔镜PPT课件

介绍腹腔镜PPT课件
1972年美国妇科腹腔镜医师协会计划在以后几年中要完成 近50万例的腹腔检查，这种检查法已被妇科医师广泛接受。 洛杉矶的Cedars－Sniai医学中心有近1/3的妇科手术使用 了诊断或治疗的腹腔镜技术。
1986年Cuschieri开始作腹腔镜胆囊切除术的动物实验。1988 年首届世界外科内镜代表会议上他报告了一例实验动物用腹腔 镜施行胆囊切除术获得成功，于1989年2月应用于临床。在人身 上首次用腹腔镜作胆囊切除获得成功的法国外科医师Philipe Mouret，1987年他在用腹腔镜治疗妇科疾病的同时给同一个病 人做了病变胆囊切除手术获得成功，但未报告。
四、腹腔镜设备与器械
腹腔镜设备的组成
显示器
摄 像 显 示 系 统 ： （ 1 ） 内 窥 镜 ；
（2）显视器；（3）摄像机；
（4）冷光源；（5）二氧化碳
气腹系统；（6）高频电刀。
摄像 机
冷光源
气腹机
内窥 镜
高频电刀
腹腔镜手术器械
常用的腹腔镜器械有：穿刺 针、气腹针、分离钳、电 凝钩及电凝棒、施夹器和 钛夹、剪刀、持针器、圈 套器......
的冷环境进入腹内的热环境后， 光学腹腔镜 镜
导致图像模糊，此时应将内窥镜
取出用纱布擦净血液，再用少量
防雾剂涂擦镜面使图像清晰。使
用中尽量把内窥镜和其他手术器
械分开，防止互相碰撞，损伤镜
面；严禁使用生理盐水清洗镜子，
否则容易产生锈迹；当高温高压
消毒完镜子后，一定要让镜子自
然冷却，禁止用冷水冷却。
电子腹腔镜
1910年瑞典斯德歌尔摩的Jacobaeus首次使用腹腔镜检查 这一名词，他用一种套管针制造气腹。
1911年美国Johns Hopkins医院的外科医师Bernhein经腹 壁的切口把直肠镜插入腹腔，用发射光做光源。

腹腔镜ppt课件

腹腔镜ppt课件
不要给病人甜牛奶、豆奶粉等含糖饮料； ❖ （五）腹腔镜手术切口仅1厘米，因此一周后腹部敷料即可去掉，
并可淋浴，然后即可逐步恢复正常活动。在一周前还是要注意适 当、轻便活动，使身体早日复原。
编辑版ppt
12
并发症
腹腔镜手术的共有并发症系指在整个腹腔 镜手术谱中都可能遇见的一些并发症，这 些并发症并不局限于某一确定性的腹腔镜 手术中。根据其发生的原因，大致可分为 以下两类：
11
注意事项
腹腔镜手术要注意巩固手术效果，尽快恢复体力，为此要做到： ❖ （一）术后6小时内，采用去枕平卧位，头侧向一边，防止呕吐物
吸入气管； ❖ （二）因术后大多数患者无疼痛感，不要忽略按摩病人的腰部和
腿部，半小时为病人翻身一次，以促进血液循环，防止褥疮发生； ❖ （三）当日液体输完即可拔掉尿管，鼓励病人下床活动； ❖ （四）术后6小时即可让病人进少量流质饮食，如稀米汤、面汤等。
减轻了病人开刀的痛楚，同时使病人的恢复期缩短，是近
年来发展迅速的一个手术项目。可以说绝大部分的外科手 术都可以用腔镜来完成。
编辑版ppt
2
编辑版ppt
3
适用范围
❖ 近年来，具有创伤小、恢复快、痛苦轻、治 愈率高等优点的微创外科发展迅速，腹腔镜 作为微创外科的代表，在外科领域被广泛应 用，涉及许多病种和手术，受到患者欢迎， 而且随着科学技术的不断进步，手术器械改 进创新，腹腔镜的施展空间将会越来越大。
编辑版ppt
6
编辑版ppt
7
其他
❖ 腹股沟疝修补术，大隐静脉曲张交通支结扎 术。尤其是应用于腹股沟疝手术中，可以大 大降低手术的复发率，是用于小儿疝气、中 老年人疝气及身体孱弱的疝气患者。
❖ 宫腹腔镜微创技术几乎可以治疗所有的妇科 疾病，如宫外孕，卵巢良性肿瘤、盆腔子宫 内膜异位症、子宫脱垂、多囊卵巢、子宫肌 瘤保留子宫的瘤体剔除术、子宫切除术、不 孕的诊断与治疗等。微创手术让女性免受开 腹之苦、病痛之累，重获健康指日可待

腹腔镜设备的使用和保养课件

腹腔镜设备的使用和保养课件

维修记录
对维修过程进行详细记录，方便后续维护和管理。
04
腹腔镜设备的安全与防护
腹腔镜设备的安全操作规程
操作前检查
确保腹腔镜设备及其附件完好无损，符合安 全标准。
操作中注意事项
保持稳定的工作台和正确的操作姿势，避免 过度用力或突然用力。
严格遵守操作程序
按照设备说明书的步骤进行操作，不得擅自 更改操作程序。
关闭
使用完毕后，先关闭腹腔镜设备的主 电源开关，再断开电源连接，确保设 备完全断电。
腹腔镜设备的操作步骤
连接摄像头、光源和气腹机等 附件，确保连接正确、牢固。
根据手术需要，调整腹腔镜的 角度和位置，确保手术视野清晰。
在操作过程中，密切关注各项 参数指标，如气腹压力、光源 亮度等，确保在正常范围内。
器械清洁
根据器械的材质和结构选择适当的清洁方法， 如超声波清洗或手工清洗。
腹腔镜设备的消毒方式
01
02
03
煮沸消毒
将器械放入沸水中煮沸10 -15分钟，注意避免器械 与水直接接触。
化学消毒剂消毒
使用高效、低毒的化学消 毒剂浸泡或擦拭器械表面。
高压蒸汽消毒
利用高压蒸汽对器械进行 全面消毒，具有杀菌彻底、 无残留的优点。
摄像系统
将腹腔镜镜头拍摄的画面传输 到监视器。
手术器械
用于在手术中进行切割、缝合 等操作。
腹腔镜设备的工作原理
腹腔镜镜头通过微创切口插入腹腔，拍摄手术区域的画面。
01
02
摄像系统将拍摄到的画面传输到监视器，医生通过监视器观察
手术区域并进行操作。
气腹机向腹腔内注入气体，创造手术空间，保证手术顺利进行。
操作后清理与检查

腹腔镜的操作标准 ppt课件

腹腔镜的操作标准 ppt课件

2
氙灯冷光源及纤维光缆
3
监视器
4
全自动气腹机
5
高频电刀
6
多功能冲洗泵
7
腹腔镜设备
显示器 内窥镜
摄像机
冷光源
气腹机 高频电刀
PPT课件
4
腹腔镜基本器 械
常用的腹腔镜器械有：穿刺 针、套管针、分离钳、电 凝钩及电凝棒、施夹器和 钛夹、剪刀、持针器、圈 套器、、、
电无施 双 单凝穿损分剪抓极钩刀电、凝取石钳 伤夹 电刺钳离钳凝
• 2）为保证安全，术中先用低流量 （1L/min)即 LPS低压模式充气，然后改用中流量（3~5L/min) 即I2S智能模式，防止腹压急剧升高影响心肺功能。
• 3）手术结束需要关机时，按正确的关机顺序关机。
先管二氧化碳气瓶总阀，排尽余气，让气腹机退
出工作状态，再关掉电源。注意在气腹针未从患
者体内拔出前，不要关掉气腹机电源，以免气体
• 4）光源连续使用时不必PPT每课件次关闭电源，每次使用13
CO2气腹系统
• 气腹系统为手术提供视野和操作空间。由气腹 机、CO2钢瓶、气腹针组成。
• 气腹机直接与二氧化碳钢瓶连接，有微电脑连 续不断的监测腹腔压力。
PPT课件
14
气腹机使用注意事项
• 1）使用前正确连接各管道，检查二氧化碳气压是 否足够，成人术中腹腔压力设置12~15mmHg,小儿 为8~10mmHg.超过此压力，气腹机自动报警。
• 2、气体熏蒸灭菌：适用于不能用
高压和溶液浸泡灭菌的腹腔镜器
械，如光缆、超声刀手柄、电刀
线、腹腔镜镜头等等。主要方法
有环氧乙烷灭菌法和甲醛其他熏
蒸灭菌法。
PPT课件
灭菌：杀灭 一切活的微 生物（包括 芽孢） 消毒：杀灭 病原微生物 和其他有害 微生物

腹腔镜手术器械使用精品课件

腹腔镜手术器械使用精品课件

3.腹腔镜器械的消毒灭菌
我们使用的是等离子低温灭菌机，卡式高压锅对腔
镜器械进行灭菌处理。根据腹腔镜器械的材料而决 定其消毒灭菌的方法，使用前将器械放在灭菌器内， 用专用的灭菌剂按灭菌操作程序进行灭菌，等离子 低温灭菌机灭菌整个过程只需60－70分钟不等，卡 式高压锅具有快速、灭菌彻底等优点。整个过程仅 需9分钟。它们各有优点。这些灭菌器每灭菌1次， 都有灭菌指标记录和化学指示卡进行监测，我们根 据所显示的记录数据和化学指示卡变色的程度判断 灭菌效果，每天做1次生物监测，每台器械灭菌完 毕将灭菌指标数据和化学指示卡保留存档并登记。
谢谢
❖
9、 人的价值，在招收诱惑的一瞬间被决定 。20.9.320.9.3T hursday, September 03, 2020
❖
10、低头要有勇气，抬头要有低气。07:35:2107:35:2107:359/3/2020 7:35:21 AM
❖
11、人总是珍惜为得到。20.9.307:35:2107:35Sep-203-Sep- 20
❖
15、一个人炫耀什么，说明他内心缺 少什么 。。2020年9月 上午7时35分20.9.307:35September 3, 2020
❖
16、业余生活要有意义，不要越轨。2020年9月3日 星期四7时35分 21秒07:35:213 September 2020
❖
17、一个人即使已登上顶峰，也仍要 自强不 息。上 午7时35分21秒 上午7时35分07:35:2120.9.3
（5）做好使用登记，详细认真填写 每日仪器运转情况、时间、操作医 生签名、配合护士签名以及患者姓 名、年龄及手术名称。
（6）建立精密仪器器械卡。一式2份: 一份存留设备科，一份附于仪器上。

腹腔镜知识讲座 ppt课件

腹腔镜知识讲座 ppt课件
• 2.戊二醛的使用方法 使用前必须将一袋激活剂加入桶 内，制成PH值为6~8的强化戊二醛，再加一袋缓蚀剂 防锈。激活后的溶液连续使用2周。灭菌后的腹腔镜器 械在使用前必须用无菌水冲洗，先去除残留的戊二醛， 以避免对人体脏器的刺激。
• 3.浸泡器械前监测戊二醛的有效浓度，浸泡灭菌过的 器械须每月做一次生物学监测，以保证灭菌效果。
全自动电子气腹机的使用程序
• 气腹机直接与二氧化碳钢瓶
连接，有微电脑连续不断的监测 腹腔压力。 • 使用前正确连接各管道，检 查二氧化碳气压是否足够，成人 术中腹腔压力设置12~15mmHg, 小儿为8~10mmHg.超过此压力， 气腹机自动报警； • 为保证患者的安全，术中先 以低流量充气，然后根据手术需 要调节其流量。手术结束后，先 管二氧化碳钢瓶总阀，放尽余气， 按正确的关机顺序关机。
• 戊二醛的作用和特点：为经典灭菌 剂，可杀灭各类微生物，不腐蚀灭 菌物品，刺激性小，主要适用于各 种精密仪器、不耐热手术器械、内 镜等消毒灭菌。
No Image
No Image
强化戊二醛的使用方法
• 1、未经碱化的戊二醛并无杀芽孢的作用，当用碳酸氢 钠将戊二醛消毒液调至PH值为8.0时，则可出现强大 的杀芽孢作用。
腹腔镜的组成
• 1 腹腔镜设备的组成 显示器
• 摄像显示系统：（1）内窥
镜；（2）全数码摄像机及
电子或光学摄像头；（3）
氙灯冷光源及纤维光缆；
摄像机
（4）监视器；（5）全自 动气腹机；（6）高频电刀； 冷光源
（7）多功能冲洗泵。
气腹机
高频电刀
腹腔镜手术器械
常用的腹腔镜是偶数器械有： 穿刺针、套管针、分离钳、 电凝钩及电凝棒、施夹器 和钛夹、剪刀、持针器、 圈套器、、、

腹腔镜手术设备使用说明与注意事项概述(PPT31页)

腹腔镜手术设备使用说明与注意事项概述(PPT31页)

⑨
①电源开关
⑥
②灯泡寿命报警指示灯
③光源亮度调节旋钮
④灯泡工作正常指示灯
⑤光输出口
⑥接地端子
⑦光源散热口
⑧电源接口
⑨纤维导光束
⑦⑧
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PPT31页 )培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
注意事项
❖ 灯泡寿命报警灯如果呈现红色，则说明灯泡的使用已经 超过了450小时；如果报警灯呈红色并在闪动，则说明 灯泡的使用已经超过了500小时，必须立即更换。
使用注意事项
❖ 腹腔镜在使用过程中，其物镜容易被血液污染，或腹 腔镜从腹外的冷环境进入腹内的热环境后，导致图像 模糊，此时应将腹腔镜取出用碘伏纱布擦净血迹。
❖ 使用中尽量把腹腔镜和其他手术器械分开，防止互相 碰撞，损伤镜面。
❖ 严禁使用生理盐水清洗镜子，否则容易产生锈迹。 ❖ 当高温高压消毒完镜子后，一定要让镜子自然冷却，
腹腔镜手术设备使用说明与注意事项 概述(PPT31页 )培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PPT31页 )培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
①②
③④⑤
腹腔镜手术设备使用说明与注意事项 概述(PPT31页 )培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
❖ 摄像头建议用环氧乙烷气体消毒，尽量不要用浸泡 法消毒。为了延长摄像头的使用寿命，建议用灭菌 的塑料袋包裹在摄像头外面，而不用对摄像头进行 消毒。
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PPT31页 )培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt

腹腔镜手术设备、工作原理与操作应用课件

腹腔镜手术设备、工作原理与操作应用课件

三晶片摄像头（3-chip camera）
• 是由单一CCD改变成能分别接受红绿蓝三原色的三个CCD 。目前最先进的三晶片数码摄像头，解像度可达1000线， 48万像素，不仅提高了分辨力且图像色彩还原更真实、自 然，使得术者能够更清楚的分辨组织的细微变化。
电子腹腔镜
• 为消除腹腔镜对影像吸收的减弱效 应，现在又有一种产品将超微摄像 头连接在一棒状的传导束上，不必 再连接腹腔镜而是直接放入腹腔内 。摄像机头与棒状传导束连接的颈 部还可以360°转动而观察到来自各 个方向的影像，称之为chip on tip。 也有镜头前段可上下左右弯曲的电 子腹腔镜。
• ③ 光缆表面有20～30%发黑或中心区域>2㎜面积 损伤就要更换
电子快门与增益
• 当腹腔镜移近观察物时，往往因反光过强而呈一片白色而 什麽也看不清，为了解决腹腔镜手术中反光过强的问题， 摄像系统还设置有一电子快门（shutter），电子快门具有 自动光圈作用，当移近观察物、反光过强时可自动缩小光 圈以调节到适度光线进入，对光线的极度敏感使低照度下 尚可形成清晰图像，三晶片摄像系统的最低光敏度＞1LUX 快速自动白平衡功能和快速电子快门（1/50秒——1/200 万秒）使内窥镜在体腔内移动时，仍可提供清晰的连续画 面和清晰的摄像。另有一种情况是手术视野有出血或已有 血凝块，由于光被吸收而致反光不足，使得视野太暗，还 要求摄像系统具备增益（gain）功能，自动增加光的强度 来解决反光不足的问题，对看清出血部位以及时止血有很 大帮助。
内镜与目的物距离
放大倍数
4㎝
1
3㎝
2
2㎝
4
1㎝
6
摄像系统
• 由摄像头、光电信号转换器和电视监视器组成。摄像头通 过光电转换器将光学图像转换成电信号，光电信号转换器 则将电信号转换为彩色视频信号输出给电视监视器还原为 彩色图像，或输出到录像机、视频打印机等。

腹腔镜术后护理ppt课件

腹腔镜术后护理ppt课件
保持伤口干燥，避免接触水和其 他污染物，定期更换敷料。
疼痛缓解
适当使用止痛药，缓解伤口疼痛， 提高患者舒适度。
观察感染迹象
注意观察伤口是否有红肿、热痛等 症状，及时发现并处理感染。
疼痛管理
评估疼痛程度
对患者进行疼痛评估，了解疼痛 的性质和程度。
药物治疗
根据疼痛程度，适当使用止痛药， 如非处方药或处方药。
恶心呕吐
如出现恶心呕吐等症状，应保持呼吸道通畅， 预防误吸，严重者及时就医。
发热
术后出现发热症状，应多饮水、注意休息， 如持续高热不退，应及时就医。
其他不适症状
如出现心慌、气短、乏力等症状，应及时就 医检查，以便早期治疗。
感谢您的观看
THANKS
休息与活动
保持伤口清洁干燥，避 免剧烈运动和过度拉伸，
防止伤口感染。
遵循清淡易消化的原则， 逐渐恢复正常饮食，避
免刺激性食物。
保证充足的休息时间， 逐渐增加活动量，促进
身体恢复。
药物使用
按照医生的建议按时服 药，不要自行增减剂量
或停药。
定期随访的重要性
监测恢复情况
定期随访可以及时了解患者的 恢复情况，发现异常情况并采
02
与传统的开腹手术相比，腹腔镜 手术具有创伤小、恢复快、疼痛 轻等优点。
腹腔镜手术的优点
01
02
03
04
创伤小
手术切口小，术后疼痛轻，恢 复快。
出血少
手术过程中出血量少，术后出 血风险降低。
并发症少
由于手术创伤小，术后感染、 腹腔粘连等并发症的发生率较
低。
住院时间短
术后恢复快，住院时间短，患 者可以更快地恢复正常生活和
物理治疗

腹腔镜手术设备使用说明与注意事项概述(PPT31页)

腹腔镜手术设备使用说明与注意事项概述(PPT31页)

腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
腹腔镜设备

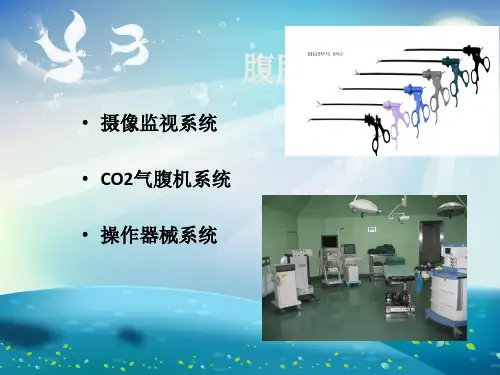

摄像监视系统 CO2气腹机系统 操作器械系统
腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
⑩
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
使用注意事项
❖ 在手术过程中，不要扭曲摄像头连线；存放摄像头 时要把连线盘成圆圈，严禁折叠、扭曲。
❖ 摄像头上有一组光学镜，要注意保护镜面，防止坠 落损伤和锐器划伤镜面。
❖ 摄像头不可以进行高温高压消毒，否则会造成摄像 头的损坏。
一.摄像监视系统
❖由摄像头、光电信号转换器和电视监视器组 成。
腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PP T31页) 腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
摄像监视系统的组成
腹腔镜 摄像系统 冷光源
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
⑨纤维导光束
⑦⑧
Sweet
腹腔镜手术设备使用说明与注意事项 概述(PP T31页)
注意事项
❖ 灯泡寿命报警灯如果呈现红色，则说明灯泡的使用已经 超过了450小时；如果报警灯呈红色并在闪动，则说明 灯泡的使用已经超过了500小时，必须立即更换。
❖ 在设备使用过程中，不要经常性的开关机，否则会影响 灯泡寿命。如果要短暂停止使用主机，可以把旋钮调节 到光输出的最小处。
9.当前实际流量值
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

⑤光输出口
⑥接地端子
⑦光源散热口
⑧电源接口
⑨纤维导光束
⑦⑧
Sweet
注意事项
❖ 灯泡寿命报警灯如果呈现红色，则说明灯泡的使用已经 超过了450小时；如果报警灯呈红色并在闪动，则说明 灯泡的使用已经超过了500小时，必须立即更换。
❖ 在设备使用过程中，不要经常性的开关机，否则会影响 灯泡寿命。如果要短暂停止使用主机，可以把旋钮调节 到光输出的最小处。
Sweet
腹腔镜的视角、直径和长度
❖ 30°斜视角，广角，直径10mm，长度30cm，可高 温高压消毒，集成光纤传输。
❖ 30°内镜的优点可以通过转动镜身使其镜面向不同方 向改变，在摄像头位置保持不变的情况下，腹腔镜镜 面向下就可以看到深部脏器，旋转180°使镜面向上 就可清楚看到前腹壁。
Sweet
❖ 摄像头建议用环氧乙烷气体消毒，尽量不要用浸泡 法消毒。为了延长摄像头的使用寿命，建议用灭菌 的塑料袋包裹在摄像头外面，而不用对摄像头进行 消毒。
Sweet
3.冷光源
冷光源是腹腔镜手术中不可缺少的仪器之一。
Sweet
①②
③④⑤
⑨
①电源开关
⑥
②灯泡寿命报警指示灯
③光源亮度调节旋钮
④灯泡工作正常指示灯
⑤彩色视频输出 ⑥键盘插座
⑦电源插座
⑧调焦环
⑨齐焦调节环 ⑩控制按钮
⑩
Sweet
使用注意事项
❖ 在手术过程中，不要扭曲摄像头连线；存放摄像头 时要把连线盘成圆圈，严禁折叠、扭曲。
❖ 摄像头上有一组光学镜，要注意保护镜面，防止坠 落损伤和锐器划伤镜面。
❖ 摄像头不可以进行高温高压消毒，否则会造成摄像 头的损坏。
⑿
⒂
1.电源开关
3.腹腔实际压力显示
5.当前实际压力
7.气体实际流量显示
9.当前实际流量值
11.充气开关
13.复位按钮
15. CO2气瓶接口 17.接地端子
⒄ ⒃
⒅
2.气瓶气压指示灯
4.腹腔预设压力显示
6.调节腹压大小的按键
8. 气体预设流量显示
10.调节气体流量大小
12.气腹管接口

14.耗气总量数字显示
Sweet
普通双极 多功能双极 单级 负极板
Sweet
注意事项
由于使用高频电刀有一定的危险性，为预防意外，使
用时应注意，去除患者佩带的金属物品，保证患者 肢
体不接触手术床金属部分，负极板放置于患者肌肉 丰
富处，尽量靠近手术部位，以使电流通过最短的途 径
安全返回电凝器。
术中根据手术的需要选择电凝电切工作模式及调节使
禁止用冷水冷却。
Sweet
2.摄像系统
❖ 三晶片摄像头与腹腔镜内窥镜连接，将腹腔镜 镜端的图像以电信号的方式输入摄像机。术中 医师可以通过摄像头调节图像的色彩、亮度、 对比度，使色彩逼真，图像清晰，便于手术操 作。
Sweet
①② ⑧⑨
③
④⑤
⑥
⑦
①电源开关
②自动白平衡按钮
③摄像头插座 ④SCB插口
⑤
①
②
④③
①电源开关
②触摸屏
③高频输出插口（插头功能因设备型号不同而不同）
④负极板连接用插口
⑤双极高频电缆
⑥单级高频电缆
⑥
Sweet
使用说明
❖ 三个插口最上面的接普通双极连线，中间的接多功 能双极连线，下面的接单级连线。
❖ 每次打开电刀主机电源时，将运行自检程序，大约 需要10秒。
❖ 开机完成自检后会出现一共4种模式可选择，选择 需要模式进入后，会出现四个图标：；并一一对应 右侧的四个插口。
Sweet
腹腔镜设备
摄像监视系统 CO2气腹机系统 操作器械系统
Sweet
一.摄像监视系统
❖由摄像头、光电信号转换器和电视监视器组 成。
Sweet
摄像监视系统的组成
腹腔镜 摄像系统 冷光源
Sweet
1.腹腔镜
腹腔镜与摄像头相连接，它通过传导冷光源的光束 照亮手术野，同时又把术野图像传至摄像头。
Sweet
❖ 关机顺序是：先关二氧化碳瓶气阀门或将CO2连接管从 中心供CO2接口上取下，把主机内的余气放完，然后再 关主机电源。
❖ 气腹管建议用气体消毒。 ❖ 气腹机一定要使用纯度为4个9（99.99%）的医用二氧
化碳。
Sweet
三、高频电刀
❖ 腹腔镜手术分离、切割、止血靠高频电刀来完成。
Sweet
16. SCB接口
18.电源接口
Sweet
注意事项
❖ 打开CO2气瓶的阀门或将CO2连接管连接在中心供CO2
接口上，如果气体充足，则供气压力指示LED灯会亮起
绿色指示灯。 ❖ 建议预设腹压不要超过15mmHg;用气腹针充气时，建
议将流量设定为1升/分钟。充气开/关键按下后，数字显 示的是当前实际的压力和流量值。 ❖ 实际腹压超过预设值5mmHg并持续大约5秒时，主机会 发出报警声并激活放气阀，这时会降低病人腹压，并确 保病人安全。必需注意的是为了确保放气阀能正常作， 在气腹机出气口和气腹管之间需要加上一个二氧化碳过 滤器。
使用注意事项
❖ 腹腔镜在使用过程中，其物镜容易被血液污染，或腹 腔镜从腹外的冷环境进入腹内的热环境后，导致图像 模糊，此时应将腹腔镜取出用碘伏纱布擦净血迹。
❖ 使用中尽量把腹腔镜和其他手术器械分开，防止互相 碰撞，损伤镜面。
❖ 严禁使用生理盐水清洗镜子，否则容易产生锈迹。 ❖ 当高温高压消毒完镜子后，一定要让镜子自然冷却，
腹腔镜手术设备 使用说明与注意事项
西囡妇科医院妇科手术室
概述
腹腔镜设备是一种将现代电子、光学与器械融为一体 的精密手术仪器。手术在密闭的体腔内进行，医生主 要借助于监视屏幕中的图像开展操作的。所以，要想 成功的实施腹腔镜手术，除了操作者的技术水平外， 很大程度上还取决于手术设备与器械的质量及性能。
用功率。
手柄、电极、硅胶负极板和单、双极连接线必须在清
洗干净后才能进行灭菌。
Sweet
四、腹腔镜器械
Sweet
工作中存在的问题
1、中心供氧气和二氧化碳连接错误
❖ 二氧化碳连接管连接中心供二氧化碳吊塔时，由于吊塔上氧
气和二氧化碳接口离得较近，工作中不注意会将二氧化碳 连
接管连接在氧气接口上，导致不良后果，因此，我们在二 氧
化碳连接管上加上一个与二氧化碳接口上凹槽相同的接头，
❖ 在使用过程中，一般不要把亮度调节旋钮置于最大位置， 以防止烧坏光纤。
❖ 冷光源必须放置在通风良好的地方，防止主机过热。 ❖ 纤维光缆严禁折叠，在保养过程中应钝角盘旋。
Sweet
二、电子气腹机
直接与二氧化碳钢瓶或中心供二氧化碳接口连
接，有微电脑连续不断的监测腹腔压力。
Sweet
⒀⒁
①② ③④⑤⑥⑦⑧⑨⑩⑾
