预埋件的验算：根据《混凝土结构设计规范》GB50010-2002，9.7节 预埋件及连接件锚筋的总面积应该满足以下规定：当有剪力、法向拉力、和弯矩共同作用时，应按下面两个公式计算（1）III 型托架上托口处预埋件验算：N=395.1KN （拉力） V=389.8KN M=145.8KN m3000.60.250.60.25 4.0122b t d α=+=+⨯= r α取0.85 Z=600mm由公式由公式 实际上配筋面积18⨯380mm 2=6840mm 2 故满足要求。
（2）III 型托架下托口处预埋件验算：N=395.1KN （压力） V=399.5KN M=5.38KN m3000.60.250.60.25 4.0122b t d α=+=+⨯= r α取0.85 Z=600mm 由公式由公式由公式由于弯矩很小所以计算出的面积为负值。
实际上配筋面积18⨯380mm 2=6840mm 2 故满足要求。
（3）IV 型托架上托口处预埋件验算：N=733.4KN （拉力） V=488.2KN M=231.6KN m3000.60.250.60.25 4.0122b t d α=+=+⨯= r α取0.85 Z=600mm由公式由公式 实际上配筋18⨯380mm 2=6840mm 2 故满足要求。
（4）IV 型托架下托口处预埋件验算：N=733.4KN （压力） V=739.15KN M=7.17KN m3000.60.250.60.25 4.0122b t d α=+=+⨯= r α取0.85 Z=600mm 由公式由公式由公式由于弯矩很小所以计算出的面积为负值。
实际上配筋面积18⨯380mm 2=6840mm 2 故满足要求钢筋的锚固深度验算（按照构造要求最严的受拉钢筋验算）计算取值：（1）混凝土强度等级C40（2）钢筋为Φ22mm HRB400螺纹钢，设计强度f=360MPa计算：（1）当充分利用钢筋抗拉强度时，受拉拔预应力钢筋的锚固长度应按下列公式计算：式中 Lab ——受拉钢筋的基本锚固长度；f ——HRB400钢筋的抗拉强度设计值，取360MPa;ft——混凝土轴心抗拉设计强度值，按照C40取值,取1.71；d——钢筋的公称直径，取22mm；α——钢筋的外形系数,取0.14；（2）计算长度修正：①当受拉钢筋末端采用弯钩或机械锚固措施时，可取计算基本锚固长度的70% 故 故设计取596mm 满足要求。

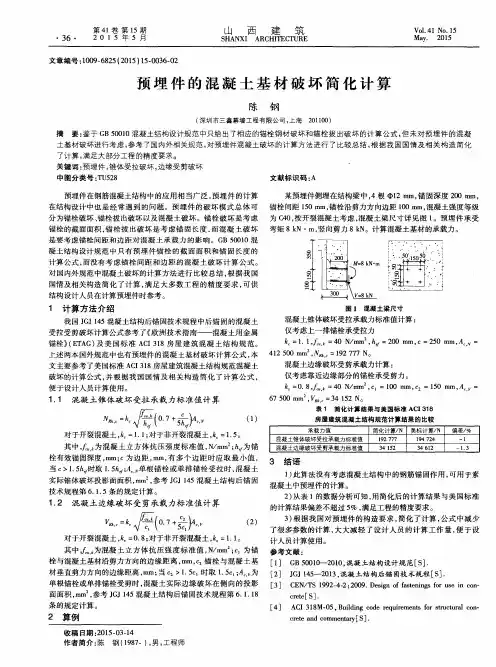

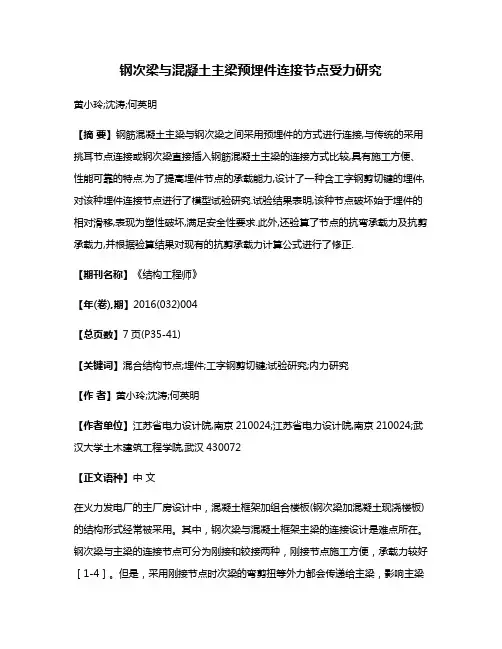

钢次梁与混凝土主梁预埋件连接节点受力研究黄小玲;沈涛;何英明【摘要】钢筋混凝土主梁与钢次梁之间采用预埋件的方式进行连接,与传统的采用挑耳节点连接或钢次梁直接插入钢筋混凝土主梁的连接方式比较,具有施工方便、性能可靠的特点.为了提高埋件节点的承载能力,设计了一种含工字钢剪切键的埋件,对该种埋件连接节点进行了模型试验研究.试验结果表明,该种节点破坏始于埋件的相对滑移,表现为塑性破坏,满足安全性要求.此外,还验算了节点的抗弯承载力及抗剪承载力,并根据验算结果对现有的抗剪承载力计算公式进行了修正.【期刊名称】《结构工程师》【年(卷),期】2016(032)004【总页数】7页(P35-41)【关键词】混合结构节点;埋件;工字钢剪切键;试验研究;内力研究【作者】黄小玲;沈涛;何英明【作者单位】江苏省电力设计院,南京210024;江苏省电力设计院,南京210024;武汉大学土木建筑工程学院,武汉430072【正文语种】中文在火力发电厂的主厂房设计中，混凝土框架加组合楼板(钢次梁加混凝土现浇楼板)的结构形式经常被采用。
其中，钢次梁与混凝土框架主梁的连接设计是难点所在。
钢次梁与主梁的连接节点可分为刚接和铰接两种，刚接节点施工方便，承载力较好［1-4］。
但是，采用刚接节点时次梁的弯剪扭等外力都会传递给主梁，影响主梁的受力安全;同时由于受力不明确，刚接节点不便于设计计算。
铰接节点对主梁影响较小，且受力简单明确，便于设计计算。
铰接连接方式通常有埋件连接、挑耳连接和牛腿连接三种。
相比于其它两种连接形式，埋件连接具有施工便利、不影响施工质量及工期和有利于增大楼层净高的优点，但其抗剪承载力较低。
基于此，本文提出采用型钢预埋件连接方式，即用一定数量的H型钢替代部分锚筋，以图解决锚筋式埋件连接承载力不足的问题。
目前针对普通锚筋预埋件已有相对成熟的设计理论和方法［5-8］。
但是对于型钢预埋件目前研究甚少，相关的研究表明，型钢预埋件的承载力相较普通锚筋预埋件有所提高［9］。

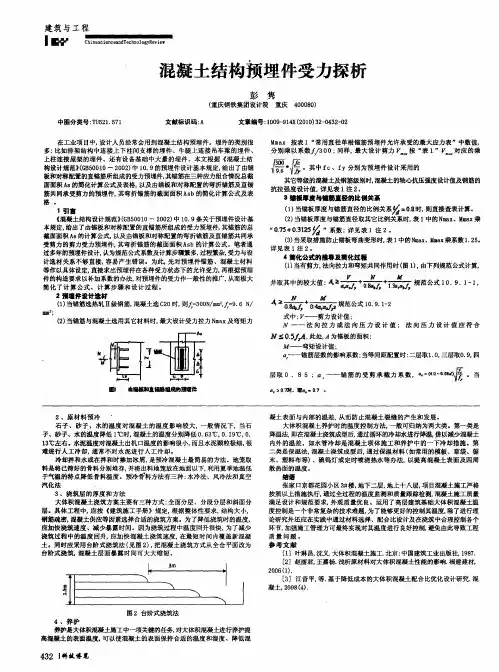

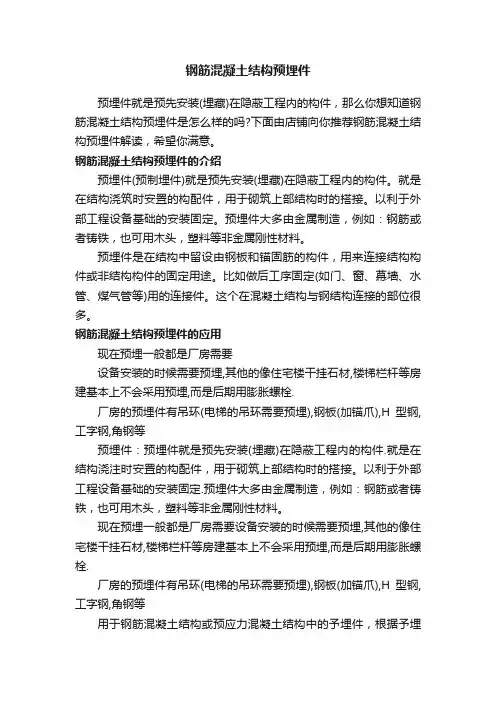

钢筋混凝土结构预埋件预埋件就是预先安装(埋藏)在隐蔽工程内的构件，那么你想知道钢筋混凝土结构预埋件是怎么样的吗?下面由店铺向你推荐钢筋混凝土结构预埋件解读，希望你满意。
钢筋混凝土结构预埋件的介绍预埋件(预制埋件)就是预先安装(埋藏)在隐蔽工程内的构件。
就是在结构浇筑时安置的构配件，用于砌筑上部结构时的搭接。
以利于外部工程设备基础的安装固定。
预埋件大多由金属制造，例如：钢筋或者铸铁，也可用木头，塑料等非金属刚性材料。
预埋件是在结构中留设由钢板和锚固筋的构件，用来连接结构构件或非结构构件的固定用途。
比如做后工序固定(如门、窗、幕墙、水管、煤气管等)用的连接件。
这个在混凝土结构与钢结构连接的部位很多。
钢筋混凝土结构预埋件的应用现在预埋一般都是厂房需要设备安装的时候需要预埋,其他的像住宅楼干挂石材,楼梯栏杆等房建基本上不会采用预埋,而是后期用膨胀螺栓.厂房的预埋件有吊环(电梯的吊环需要预埋),钢板(加锚爪),H型钢,工字钢,角钢等预埋件：预埋件就是预先安装(埋藏)在隐蔽工程内的构件.就是在结构浇注时安置的构配件，用于砌筑上部结构时的搭接。
以利于外部工程设备基础的安装固定.预埋件大多由金属制造，例如：钢筋或者铸铁，也可用木头，塑料等非金属刚性材料。
现在预埋一般都是厂房需要设备安装的时候需要预埋,其他的像住宅楼干挂石材,楼梯栏杆等房建基本上不会采用预埋,而是后期用膨胀螺栓.厂房的预埋件有吊环(电梯的吊环需要预埋),钢板(加锚爪),H型钢,工字钢,角钢等用于钢筋混凝土结构或预应力混凝土结构中的予埋件，根据予埋件不同的受力情况和锚筋形式、使用部位分为六类即轴心受拉、受剪、拉弯剪、压弯剪、构造及吊筋预埋件进行编制。
图集提供了每类予埋件的施工详图，设计人员可根据承载力设计值进行选用。
使用于非地震区及设防烈度小于等于8度或9度1类2类场地地震区的普通钢筋混凝土或预应力混凝土结构中的预埋件。
本图集由总说明、预埋件选用和详图及附录三部分组成。

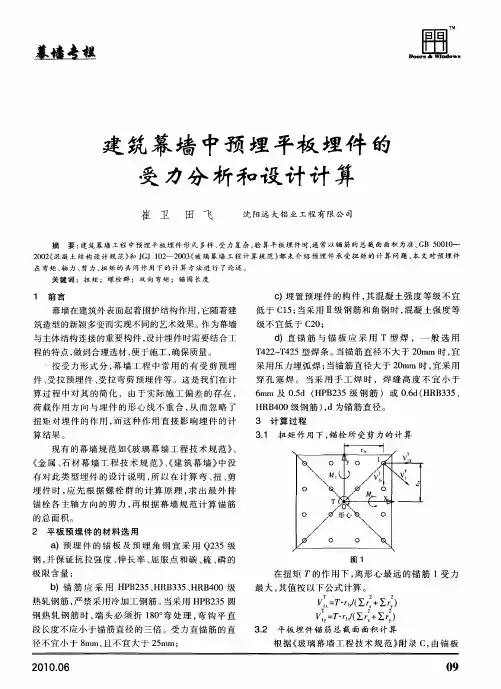

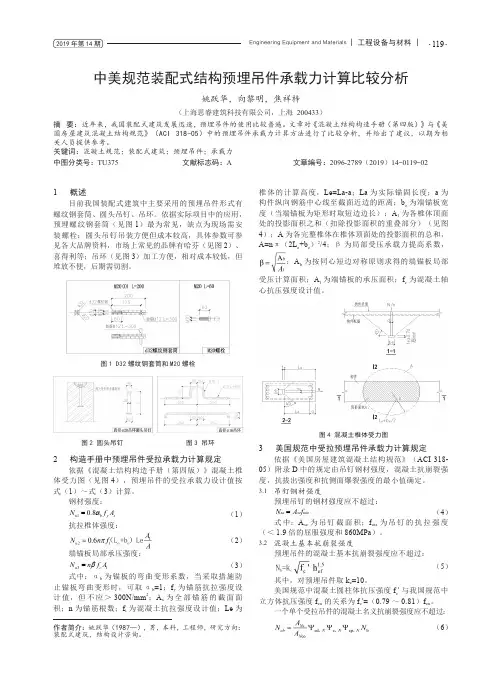

Engineering Equipment and Materials | 工程设备与材料 |·119·2019年第14期中美规范装配式结构预埋吊件承载力计算比较分析姚跃华，向黎明，焦祥梓（上海思睿建筑科技有限公司，上海 200433）摘 要：近年来，我国装配式建筑发展迅速，预埋吊件的使用比较普遍。
文章对《混凝土结构构造手册（第四版）》与《美国房屋建筑混凝土结构规范》（ACI 318-05）中的预埋吊件承载力计算方法进行了比较分析，并给出了建议，以期为相关人员提供参考。
关键词：混凝土规范；装配式建筑；预埋吊件；承载力中图分类号：TU375 文献标志码：A 文章编号：2096-2789（2019）14-0119-02作者简介：姚跃华（1987—），男，本科，工程师，研究方向：装配式建筑，结构设计咨询。
1 概述目前我国装配式建筑中主要采用的预埋吊件形式有螺纹钢套筒、圆头吊钉、吊环。
依据实际项目中的应用，预埋螺纹钢套筒（见图1）最为常见，缺点为现场需安装螺栓；圆头吊钉吊装方便但成本较高，具体参数可参见各大品牌资料，市场上常见的品牌有哈芬（见图2）、喜得利等；吊环（见图3）加工方便，相对成本较低，但堆放不便，后期需切割。
2 构造手册中预埋吊件受拉承载力计算规定依据《混凝土结构构造手册（第四版）》混凝土椎体受力图（见图4），预埋吊件的受拉承载力设计值按式（1）～式（3）计算。
钢材强度：10.8u b y s N f A α= （1）抗拉椎体强度：（2）端锚板局部承压强度：31u c N n f A β= （3）式中：αb 为锚板的弯曲变形系数，当采取措施防止锚板弯曲变形时，可取αb =1；f y 为锚筋抗拉强度设计值，但不应＞300N/mm 2；A s 为全部锚筋的截面面积；n 为锚筋根数；f t 为混凝土抗拉强度设计值；Le 为椎体的计算高度，Le=La-a ；La 为实际锚固长度；a 为构件纵向钢筋中心线至截面近边的距离；b e 为端锚板宽度（当端锚板为矩形时取短边边长）；A 1为各椎体顶面处的投影面积之和（扣除投影面积的重叠部分）（见图4）；A 为各完整椎体在椎体顶面处的投影面积的总和，A=n π（2L e +b e ）2/4；β为局部受压承载力提高系数，；A b 为按同心短边对称原则求得的端锚板局部受压计算面积；A l 为端锚板的承压面积；f c 为混凝土轴心抗压强度设计值。
混凝土结构设计计算算例第17章预埋件王依群20201212年12月这是《混凝土结构设计计算算例》（建筑工业出版社2012年8月出版）新增加的第17章。
第17.1节配置直锚筋的预埋件计算，第17.2节配置直锚筋和弯折锚筋的预埋件计算。
例题演示了预埋件的计算和结果的准确性。
RCM软件试用版本RCML软件可到下面网站下载。
http//目录 (33)第3章R CM软件的功能和使用方法.................................................................................................................................... (44)第17章预埋件计算原理及算例............................................................................................................................................17.1由锚板和对称配置的直锚筋所组成的受力预埋件 (4)【例17-1】受拉直锚筋预埋件算例 (5)【例17-2】受剪直锚筋预埋件算例 (6)【例17-3】受拉剪直锚筋预埋件算例 (7)【例17-4】受拉弯直锚筋预埋件算例 (8)【例17-5】受压弯直锚筋预埋件算例 (10)【例17-6】受弯剪直锚筋预埋件算例 (11)【例17-7】受拉弯剪直锚筋预埋件算例 (12)【例17-8】受压弯剪直锚筋预埋件算例 (13)17.2由锚板和对称配置的弯折锚筋及直锚筋共同承受剪力的预埋件 (15)【例17-9】受剪弯折锚筋及直锚筋预埋件算例 (15)以后增加17.3构造要求第3章R CM软件的功能和使用方法表3-1RCM软件部分计算功能（二级菜单）项一级菜单梁配筋柱双偏压（拉）梁柱节点受扭构件单筋矩形正截面计算轴心受压（拉）柱承载力计算9度的一级抗震框架矩形截面单筋矩形正截面复核轴心受压柱承载力复核非9度的框架节点T形截面双筋矩形正截面计算螺旋式配筋的圆形轴心受压柱承载力计算双筋矩形正截面复核螺旋式配筋的圆形轴心受压柱承载力复核T形正截面计算对称配筋单偏压短、中长柱承载力计算T形正截面复核短、中长柱配筋斜截面受剪承载力计算细长柱配筋斜截面受剪承载力复核深受弯构件正、斜截面实配钢筋梁及板正截面实配纵筋梁斜截面受剪续表3-1RCM软件部分计算功能（二级菜单）项一级菜单冲切剪力墙配筋变形裂缝牛腿或预埋件板受冲切正、斜截面配筋轴心受拉裂缝宽度牛腿矩形柱阶形基础连梁配筋偏心受拉裂缝宽度直筋预埋件板柱节点受冲切受弯构件裂缝宽度弯筋和直筋预埋件矩形偏压裂缝宽度受弯构件挠度计算第17章预埋件计算原理及算例17.1由锚板和对称配置的直锚筋所组成的受力预埋件由锚板和对称配置的直锚筋所组成的受力预埋件（图17-1），其锚板的总截面面积应符合下列规定：1、当有剪力、法向拉力和弯矩共同作用时，应按下列两个公式计算，并取其中较大值：RCM软件使用时，N输入负值代表是法向拉力。
章节变动：预应力补充内容后由第6章调到第10章修订原则：∙提高安全储备，保证结构安全∙提高抗灾能力，以人为本∙完善耐久性设计∙高性能高强材料的应用∙规范合理分工协调修订的主要内容：(1)增加结构方案和结构防倒塌设计的原则，提高结构在偶然作用下的抗灾性能。
(2)面对我国大量既有建筑安全性与改造的迫切需要，增加既有结构设计的原则规定。
(3)调整正常使用极限状态的荷载组合，以及预应力构件的验算要求。
(4)增加楼盖舒适度的设计，控制结构竖向自振频率。
(5)完善耐久性设计方法，适当增加钢筋保护层厚度，提出了使用期维护、管理的要求。
(6)淘汰低强度钢筋，采用高强2高性能钢筋，提出钢筋延性(最大力下的总伸长率)的要求。
(7)解决配筋密集的困难, 提出并筋(钢筋束)配置的规定。
(8)扩充结构分析内容及各种效应的分析方法,提出非荷载效应(温度、收缩)分析的原则。
(9)完善结构构件考虑二阶效应的计算方法。
(10)适应复杂结构非线性分析及设计, 完善材料本构关系及混凝土多轴强度准则的内容。
(11)增加斜截面受剪承载力计算的安全性, 完善双向受剪设计方法, 调整冲切承载力计算。
(12)补充拉、弯、剪、扭复合受力构件设计的相关规定, 明确应力配筋的有关要求。
(13)调整正常使用极限状态裂缝宽度及刚度的计算方法, 计算结果略有放松。
(14)改进钢筋锚固和连接的方式, 补充完善机械锚固、机械连接等手段。
(15)考虑配筋特征值调整钢筋最小配筋率, 增加安全度, 同时控制大截面构件的最小配筋率。
(16)在梁柱节点中引入钢筋机械锚固的有关规定, 简化锚固配筋构造。
(17)补充、完善各类装配整体式结构及叠合式(水平、竖向)结构的设计原则及构造要求。
(18)调整预应力混凝土收缩、徐变及新工艺、新材料预应力损失计算的规定。
(19)增加无粘结预应力的有关内容, 补充、完善各种预应力构件的配筋构造措施。
(20)调整混凝土构件抗震等级以及有关内力调整的规定, 提出抗震钢筋延性的要求。
建筑幕墙施工后置埋件受力分析与设计计算摘要：埋件是连接幕墙和主体结构的主要部件，因此，埋件的准确计算对幕墙的安全性能至关重要，本文笔者根据多年的工作经验及工程实例，对建筑幕墙施工中后置埋件受力、设计计算进行了分析探讨。
关键词：幕墙施工；后置埋件；计算；受力1、工程实例在幕墙施工过程中，当施工未设预埋件、预埋件漏放、预埋件偏离设计位置、设计变更、旧建筑物加装幕墙、没有条件采用预埋件连接措施时，往往要使用后置埋件。
但《混凝土结构后锚固技术规程》中对于后补埋件的计算仅提供了埋件在轴向力作用下的一般做法，而在实际工程中后置埋件往往同时受到拉力与弯矩的共同作用，仅考虑轴向拉力计算结果不安全，存在安全隐患。
如本项目幕墙埋件采用后置埋件的形式，埋件受到水平风荷载产生的轴向拉力与竖直向下的自重荷载以及自重偏心产生的弯矩共同作用（图1），锚栓选用M12 化学锚栓，锚板固定在 C40 混凝土梁侧面，混凝土梁截面为 350*600mm，锚板上设置 9 个化学螺栓，其尺寸为400*400*15mm（图2）。
图 1 埋件荷载图 2 螺栓布置2、后补埋件计算2.1、后补埋件化学锚栓计算2.1.1 M12 化学锚栓的性能抗拉承载力设计值：抗剪承载力设计值：2.1.2 荷载计算水平风荷载：自重荷载：自重荷载偏心距：自重引起的弯矩：2.1.3 化学锚栓抗拉计算图3 锚栓间距示意根据《混凝土结构后锚固技术规程》JGJ145-2013 第 5.2.2 条规定，判断两种受力情况：一种情况为小偏心受拉，一种情况为大偏心受拉。
当时，为小偏心受控当时，为大偏心受控N ——总拉力设计值（N）M ——弯矩设计值（N?mm）n ——群锚锚栓个数Z1 ——锚栓 1 到群锚型心轴的垂直距离（mm）Zi ——锚栓 i 到群锚型心轴的垂直距离（mm）将荷载代入以上公式（锚栓复合受力满足要求））3、结论通过以上计算分析，可以得出结论：1、荷载作用下化学锚栓复合应力为 0.293，而混凝土复合应力达到0.921，在实际工程中不但要考虑锚栓强度，还要着重考虑混凝土强度是否满足规范要求。
预埋件承载力计算预埋件承载力计算是指在土壤中使用钢筋混凝土或预应力混凝土预埋件时，通过计算其能够承受的最大荷载，以保证结构的安全性和稳定性。
预埋件承载力计算一般包括以下几个方面的内容：土层的承载力计算、预埋件的受力状态分析、预埋件承载力计算等。
以下将从这几个方面进行详细阐述。
土层的承载力计算是预埋件承载力计算的基础。
土层的承载力可以通过实地勘探和土层试验获得，一般分析土层的强度参数和挤压系数等，以确定土层的承载力。
不同类型的土层对于预埋件承载力的影响是不同的，常见的土层类型有砂土、黏性土、淤泥、软土等，每一种土层都有其特定的力学性质，因此需要根据土层的特性进行相应的计算和分析。
预埋件的受力状态分析是预埋件承载力计算的关键。
预埋件的受力状态通常可以划分为剪切受力和压力受力两种。
剪切受力主要是指预埋件受到的水平和垂直荷载的作用，包括水平荷载、重力荷载和地震荷载等。
压力受力主要是指预埋件受到的土体的反力，包括土压力和土体的抗拔力等。
预埋件的受力状态影响其承载力的计算方法和结果，因此需要进行详细的受力分析和计算。
在进行预埋件承载力计算时，需要考虑各种荷载的作用、土壤的强度参数、土层的挤压系数、预埋件的几何形状等多个因素。
同时，还需要保证计算结果的安全性和可靠性，即在计算预埋件承载力时，需要保证结构的安全系数符合规范要求。
综上所述，预埋件承载力计算是结构设计的重要一环，通过对土层的承载力、预埋件的受力状态和承载力进行详细的分析和计算，可以保证结构的安全性和稳定性。
预埋件承载力计算需要根据实际情况和规范要求进行，同时还需要考虑各种因素的影响，确保计算结果的可靠性和合理性。
后置埋件及化学螺栓计算一、设计说明与本部分预埋件对应的主体结构采用混凝土强度等级为C30。
在工程中尽量采用预埋件，但当实际工程中需要采用后置埋件，需对后置埋件进行补埋计算。
本部分后置埋件由4-M12×110mm膨胀、扩孔锚栓，250×200×10mm镀锌钢板组成，形式如下：埋件示意图当前计算锚栓类型：后扩底机械锚栓；锚栓材料类型：A2-70；螺栓行数：2排；螺栓列数：2列；最外排螺栓间距：H=100mm；最外列螺栓间距：B=130mm；螺栓公称直径：12mm；锚栓底板孔径：13mm；锚栓处混凝土开孔直径：14mm；锚栓有效锚固深度：110mm；锚栓底部混凝土级别：C30；二、荷载计算V x ：水平方轴剪力； V y ：垂直方轴剪力； N ：轴向拉力；D x ：水平方轴剪力作用点到埋件距离，取100 mm ； D y ：垂直方轴剪力作用点到埋件距离，取200 mm ； M x ：绕x 轴弯矩； M y ：绕y 轴弯矩；T ：扭矩设计值T=500000 N·mm ； V x =2000 N V y =4000 N N=6000 N M x1=300000 N·mmM x2= V y D x =4000×100=400000 N·mm M x =M x1+M x2=700000 N·mm M y = 250000 N·mmM y2= V x D y =2000×200=400000 N·mm M y =M y1+M y2=650000 N·mm三、锚栓受拉承载力计算 (一)、单个锚栓最大拉力计算1、在轴心拉力作用下，群锚各锚栓所承受的拉力设计值：1/sd N k N n ；(依据《混凝土结构后锚固技术规程》JGJ145-2013 第5.2.1条)式中，sd N ：锚栓所承受的拉力设计值； N ：总拉力设计值； n ：群锚锚栓个数；1k ：锚栓受力不均匀系数，取1.1。
预埋件案例分析报告范文一、引言预埋件是建筑结构中预先埋设在混凝土中的连接件，用于连接结构构件或固定设备。
预埋件的正确使用对于保证结构安全和功能至关重要。
本报告通过分析一个典型的预埋件应用案例，探讨预埋件的设计、施工及检测过程中的关键问题和解决方案。
二、案例概述本案例选取的是某高层建筑的预埋件应用。
该建筑总高度为100米，采用钢筋混凝土框架结构。
在施工过程中，需要在楼板中预埋大量的连接件，以确保结构的稳定性和承载力。
三、预埋件设计1. 预埋件类型选择：根据建筑结构和使用功能的需求，设计了多种类型的预埋件，包括锚板式、螺栓式和焊接式等。
2. 材料选择：预埋件的材料选用了高强度的Q345B钢材，以满足结构的承载要求。
3. 尺寸设计：根据受力分析和计算，确定了预埋件的尺寸，包括锚固长度、锚板尺寸和螺栓直径等。
四、预埋件施工1. 施工准备：在施工前，对预埋件的尺寸、型号和数量进行了详细的检查和核对。
2. 定位与固定：利用测量仪器和模板，确保预埋件的位置准确无误。
采用钢筋或专用固定件，将预埋件固定在正确的位置。
3. 混凝土浇筑：在预埋件固定后，进行混凝土的浇筑。
注意控制混凝土的浇筑速度和振捣，避免对预埋件造成位移或损伤。
4. 施工监控：在施工过程中，对预埋件的位置和固定情况进行实时监控，确保施工质量。
五、预埋件检测1. 外观检查：对预埋件的外观进行仔细检查，确保没有裂纹、变形或损伤。
2. 尺寸复核：使用测量工具，对预埋件的尺寸进行复核，确保符合设计要求。
3. 承载力测试：对预埋件进行承载力测试，验证其是否满足结构的承载要求。
4. 锚固性能测试：对预埋件的锚固性能进行测试，确保其与混凝土的粘结牢固。
六、问题与解决1. 问题一：在施工过程中，部分预埋件出现了位移。
解决措施：加强施工监控，及时调整预埋件的位置，确保其固定稳定。
2. 问题二：部分预埋件的锚固长度不足。
解决措施：重新计算锚固长度，必要时增加锚固长度，以满足结构安全要求。
浅谈幕墙中的预埋件引言：作为一名建筑幕墙设计人员，在工作中每天都会面临许多各种各样的问题，有材料方面的、供应方面的、加工方面的还有现场施工方面的，我享受着繁重的工作，在问题中不断的思考着，这一次我思考的问题是幕墙中的预埋件………我国对幕墙行业的技术应用和行业监管正逐年成熟和完善，幕墙质量问题也越来越受关注，最近建设部组织对部分城市现有幕墙安全性能进行抽样调查，其中包含幕墙连接的可靠性，这是非常及时和必要的。
国标《混凝土结构后锚固技术规程》（JGJ145-2004）的颁发，进一步充实了幕墙预（后）埋件的技术标准。
加强对幕墙预（后）埋件质量隐患的认识和防范，是幕墙施工管理必不可少的重要环节，应引起业内人士的高度重视。
一般幕墙埋件可以分为2种，第一种是预埋件也就是常说的幕墙预埋件，预埋件是在结构中留设由钢板和锚固筋的构件，用来连接结构构件或非结构构件的固定用途。
在浇筑混凝土时，预先埋设在混凝土中的连接件。
随连接方式不同，预埋的可以是钢板、螺栓、销栓、吊钩吊环、拉钩拉环等等。
第二种是后置埋件也就是常说的后补埋件，后置埋件是土建结构施工完成后锚栓固定在土建结构上一般有化学锚栓和膨胀螺栓两种方式幕墙预埋件是随土建施工时埋设，也分不同的几种，轻型、重型等一般埋件都需要进行防腐处理。
最近有一个工程的预埋件由中途接手，了解到前面的幕墙公司在用预埋件时竟有部分没有镀锌而是直接刷漆，昨晚翻遍整本规范（102-96），竟没有找到要求预埋件一定要镀锌的要求，那么是不是说预埋件不用镀锌？只要在面板上刷上防锈漆就行，而且土建的钢筋也没有要镀锌这一说法，而预埋件的钢筋就是埋到砼里。
这样做对不对呢？根据国家规定，金属结构的确没有强调一定要镀锌这一规定，即使镀锌，在经过二次焊接也会导致局部烧毁，影响镀锌层，还得再次涂刷防锈漆才能验收，所以针对这个问题首先了解一下镀锌？锌易溶于酸，也能溶于碱，故称它为两性金属。
锌在干燥的空气中几乎不发生变化。
混凝土结构预埋件受力计算简化探析陈小安１，高景泉１，王波东2（1．浙江水利水电专科学校，浙江杭州310016；2．浙江省水电建筑安装有限公司，浙江杭州310051)摘要：根据《混凝土结构设计规范》GBJ10－８９预埋件设计规范，给出了由锚板和对称的直锚筋所组成的受力预埋件，其锚筋在3种应力组合作用下总截面面积Aｓ的简化计算公式及表格，以及由锚板和对称配置的弯折锚筋与直锚筋共同承受剪力的作用下预埋件，其弯折锚筋的截面面积Aｓｂ的简化计算公式及表格。
关键词：混凝土构件；预埋件；受力探析《混凝土结构设计规范》GBJ10－８9预埋件设计规范，给出了由锚板和对称的直锚筋所组成的受力预埋件，其锚筋的总截面面积Aｓ的计算公式，以及由锚板和对称配置的弯折锚筋与直锚筋共同承受剪力的预埋件，其弯折锚筋的截面面积Aｓｂ的计算公式。
在预埋件的设计中，发现规范公式系数及计算步骤繁多，过程繁杂，受力与设计选材关系不够直接，容易产生错误。
为此，先对预埋件锚筋、混凝土材料等作具体设定，直接求出预埋件在各种受力状态下的允许值，再根据预埋件的构造要求以补加系数的办法，对预埋件的受力作一般性的推广，从而简化了计算公式、计算步骤和设计过程。
1预埋件设计选材(1)当锚筋选热轧Ⅱ级钢筋，混凝土选C20时，则ｆｙ＝310N／ｍｍ２，ｆｃ＝10N／ｍｍ２；(2)当锚筋与混凝土选用其它材料时，最大设计受力拉力Nｍａｘ及弯矩力Ｍｍａｘ按《常用直径单根锚筋预埋件允许承受的最大应力表》中数值见表1，分别乘以系数ｆｙ／３１０；同样，最大设计剪力Ｖｍａｘ按表1Ｖｍａｘ对应的乘，ｆｃ、ｆｙ分别为预埋件设计采用的其它等级的混凝土及钢筋级别时，混凝土的轴心抗压强度设计值及钢筋的抗拉强度设计值见表1注2。
2锚板厚度与锚筋直径的比例关系(1)当锚板厚度与锚筋直径的比例关系ｔ／ｄ＝0.8时，则直接查表计算。
(2)当锚板厚度与锚筋直径取其它比例关系时，表1中的Nｍａｘ、Mｍａｘ乘“0.75＋0.315ｔ／ｄ”系数，见表1注2。
探析混凝土结构的钢牛腿设计1 、概述在水电站厂房中，混凝土牛腿是一种传统的支撑结构，具有施工简单、安全可靠等优点。
但也存在一定的缺点，由于牛腿凸出墙体表面，限制了滑模的使用，对墙体施工的进度有一定的影响。
为解决这个问题，考虑在墙体表面预埋钢板，然后再将钢牛腿再与钢板焊接的结构型式（见图1）。
这样，可以在墙体施工完毕以后，再进行钢牛腿的安装，加快了厂房主体工程的施工进度，具有一定的经济效益。
2 、工程设计实例某涉外水电站发电机层板梁采用钢牛腿支撑，牛腿荷载由上部板梁传来，经计算梁端剪力设计值V=500kN，牛腿端部产生的弯矩设计值M=Ve=75kN.m。
初步拟定牛腿端部截面尺寸见图2，其中，，，，，塑形发展系数。
钢板采用Q235级钢材。
根据规范要求，需验算钢牛腿端部截面、连接焊缝以及混凝土预埋件在剪力及弯矩作用下的承载力。
2.1 端部截面承载力验算牛腿端部截面面积24000mm2钢牛腿为左右对称截面，下翼缘外边缘至截面形心轴处的距离y=180mm形心轴以上面积对形心轴的面积距s=1710000mm3截面惯性矩=490897500 mm4形心轴以上、以下截面模量2727208 mm32727208mm3上翼缘外边缘的正应力26.2 <215N/ mm2，上翼缘抗弯满足规范要求。
26.2 <215N/ mm2，下翼缘抗弯满足规范要求。
截面形心轴处的剪应力<120 N/ mm2，截面抗剪满足要求。
以下验算截面腹板计算高度边缘处的折算应力：N/ mm2腹板下端以上截面对形心轴的面积矩：，满足规范要求满足规范要求。
2.2 焊缝承载力验算偏安全考虑，上端部弯矩全部由牛腿翼缘承担，端部剪力全部由牛腿腹板承担。
基于以上考虑，牛腿的上、下翼缘与混凝土表面预埋钢板的连接采用与母材等强的对接透焊，焊缝质量等级为二级，焊缝强度可不必验算。
牛腿腹板与柱连接采用通长双面贴角焊缝，焊脚尺寸腹板双面角焊缝应力：，满足规范要求。
混凝土结构的静力计算方法混凝土结构的静力计算方法一、前言混凝土结构是建筑工程中常用的结构形式之一，具有承载能力强、耐久性好等优点。
而对于混凝土结构的静力计算方法，是建立在静力学的基础上，通过了解结构的受力状态、荷载条件等因素，进行结构的设计和计算。
在本文中，将详细介绍混凝土结构的静力计算方法，包括结构的力学特性、荷载分析、各种受力状态下的计算方法和设计要求等方面，以供读者参考。
二、结构的力学特性混凝土结构的力学特性主要包括以下几个方面：1. 强度：混凝土结构的强度是指结构在承受荷载时的抗力能力。
混凝土的强度受到多种因素的影响，如混凝土的配合比、水灰比、骨料种类和大小等。
在混凝土结构的设计中，需要根据结构的荷载情况和使用要求，合理地确定混凝土的强度等级。
2. 刚度：混凝土结构的刚度是指结构在承受荷载时的变形能力。
混凝土的刚度受到结构的几何形状、受力状态和混凝土的强度等级等因素的影响。
在混凝土结构的设计中，需要根据结构的使用要求和变形限制，合理地确定结构的刚度。
3. 稳定性：混凝土结构的稳定性是指结构在承受荷载时的不翻转或不倒塌的能力。
混凝土结构的稳定性受到结构的几何形状、荷载分布和强度等级等因素的影响。
在混凝土结构的设计中，需要通过合理的荷载分析和稳定性校核，保证结构的稳定性。
三、荷载分析混凝土结构的荷载分析是指对结构所承受的荷载进行分析和计算，以确定结构的受力状态和强度等级。
荷载分析主要包括以下几个方面：1. 荷载种类：混凝土结构所承受的荷载包括自重荷载、活荷载、风荷载、地震荷载等。
在荷载分析中，需要根据结构的使用要求和地理环境等因素，合理地确定荷载种类和荷载大小。
2. 荷载计算：荷载计算是指对结构所承受的荷载进行计算和分析，以确定结构的受力状态和强度等级。
荷载计算需要根据荷载种类和结构的几何形状、材料强度等因素，采用相应的计算公式进行计算。
3. 荷载组合：混凝土结构所承受的多种荷载同时作用时，需要进行荷载组合，以确定结构的最不利受力状态和强度等级。
关键词：混凝土构件；预埋件；受力探析
《混凝土结构设计规范》GBJ10－８9预埋件设计规范，给出了由锚板和对称的直锚筋所组成的受力预埋件，其锚筋的总截面面积Aｓ的计算公式，以及由锚板和对称配置的弯折锚筋与直锚筋共同承受剪力的预埋件，其弯折锚筋的截面面积Aｓｂ的计算公式。
在预埋件的设计中，发现规范公式系数及计算步骤繁多，过程繁杂，受力与设计选材关系不够直接，容易产生错误。
为此，先对预埋件锚筋、混凝土材料等作具体设定，直接求出预埋件在各种受力状态下的允许值，再根据预埋件的构造要求以补加系数的办法，对预埋件的受力作一般性的推广，从而简化了计算公式、计算步骤和设计过程。
1预埋件设计选材
(1)当锚筋选热轧Ⅱ级钢筋，混凝土选C20时，则ｆｙ＝310N／ｍｍ２，ｆｃ＝10N／ｍｍ２；
(2)当锚筋与混凝土选用其它材料时，最大设计受力拉力Nｍａｘ及弯矩力Ｍｍａｘ按《常用直径单根锚筋预埋件允许承受的最大应力表》中数值见表1，分别乘以系数ｆｙ／３１０；同样，最大设计剪力Ｖｍａｘ按表1Ｖｍａｘ对应的乘，ｆｃ、ｆｙ分别为预埋件设计采用的其它等级的混凝土及钢筋级别时，混凝土的轴心抗压强度设计值及钢筋的抗拉强度设计值见表1注2。
2锚板厚度与锚筋直径的比例关系(1)当锚板厚度与锚筋直径的比例关系ｔ／ｄ＝0.8时，则直接查表计算。
(2)当锚板厚度与锚筋直径取其它比例关系时，表1中的Nｍａｘ、Mｍａｘ乘“0.75＋0.315ｔ／ｄ”系数，见表1注2。
(3)当采取措施防止锚板弯曲变形时，表1中的Nｍａｘ、Mｍａｘ乘系数1.25，见表1注2。
3简化公式的推导及简化过程(1)当有剪力、法向拉力和弯矩共同作用时见图1，由下列规范公式计算，并取其中的较大值：式中：V—剪力设计值；N—法向拉力或法向压力设计值；法向压力设计值应符合N≤0.5ｆｓＡ，此处，A为锚板的面积；M—弯矩设计值；ａｒ—锚筋层数的影响系数；当等间距配置时；二层取1.0，三层取0.9，四层取0.85；ａｖ—锚筋的受剪承截力系数，ａｖ＝（４.0－0.08ｄ）。
当ａｖ＞0.7时，取ａｖ＝0.7。
ｄ—锚筋直径(ｍｍ)；ａｂ—锚板弯曲变形折减系数，ａｂ＝0.6＋0.25。
当采取措施防止锚板弯曲变形时，取ａｂ＝1。
ｔ—锚板厚度；Z—外层锚筋中心线之间的距离。
(2)预埋件仅受单向应力时，所能承受的最大设计应力：假定预埋件所承受的设计应力V、N、M中，任意取其它二维应力为零，则由公式(1)及(2)并取Ａｓ最大时，分别得预埋件在单向作用下的受力计算公式：
为了设计计算方便，列出常用直径钢筋单根锚筋(当其它锚筋根数时，表1数值乘以根数ｎ)，锚筋层数为二时的最大承受应力设计值见表1。
注：①Z的单位为m；
②此表是按锚筋为，混凝土为C20，锚板厚度与锚筋直径的比例关系ｔ／ｄ＝时计算的。
对其它等级的混凝土及锚筋，最大设计应力：；剪力Vｍａｘ乘此时，应符合，例如：锚筋为Ⅱ级钢筋时，混凝土等级取C25及其以下；锚筋为Ⅰ级钢筋时，混凝土等级取C15及其以下。
其它情形，当ａｖ＝(4.0－0.08ｄ)·，这时Vｍａｘ对应表Vｍａｘ乘以；当锚板厚度和锚筋直径取其它直径的比例关系时，乘0.75＋0.315ｔ／ｄ，当采取措施防止锚板弯曲变形时，、乘系数1.25。
以上情况系数可连乘。
(3)预埋件在二维应力作用下，预埋件所能承受的应力。
假定预埋件所承受的设计应力V、N(拉力)、M中，任意一种应力为零，则在二维应力作用下，预埋件所能承受的应力方程为：
由公式(1)、(2)，公式两边同除Aｓ，再将分母分别置换成，，Vｍａｘ，即单向应力时预埋件所能承受的最大应力，则可推导出以下二维应力合力作用下的强度公式，取偏安全的线性相关方程如下：
拉剪状态：
(4)预埋件在拉、弯、剪三维应力作用下，预埋件所能承受的应力强度公式，取偏安全的线性
相关方程如下：以上4种受力状态可绘于坐标图见图2。
由图2可知，在锥体表面及锥体内的点均满足预埋件的受力要求。
(5)当有剪力、法向压力和弯矩共同作用时，由下列规范公式计算，并取其中的较大值：
(6)由锚板和对称配置的弯折锚筋与直锚筋共同承受剪力的预埋件见图3。
由上式即可列出常用直径钢筋，单根弯折锚筋与同直径单根直锚筋的预埋件承受力的最大值见表2。
以上公式中的Vｍａｘ、Nｍａｘ、Mｍａｘ均取对应表1中相应锚筋直径时的应力设计值，并乘以预埋件锚筋根数，对预埋件承受剪力、弯矩应乘以ａｒ锚筋层数影响系数；当锚筋等间距配置时，二层取1.0；三层取0.9；四层取0.85。
4结语通过以上分析，在预埋件设计中，采用以上计算公式和表格，使预埋件受力与选材关系直接明确，简化了设计过程，有利于保证设计质量。
