菲林测试条操作指南_2

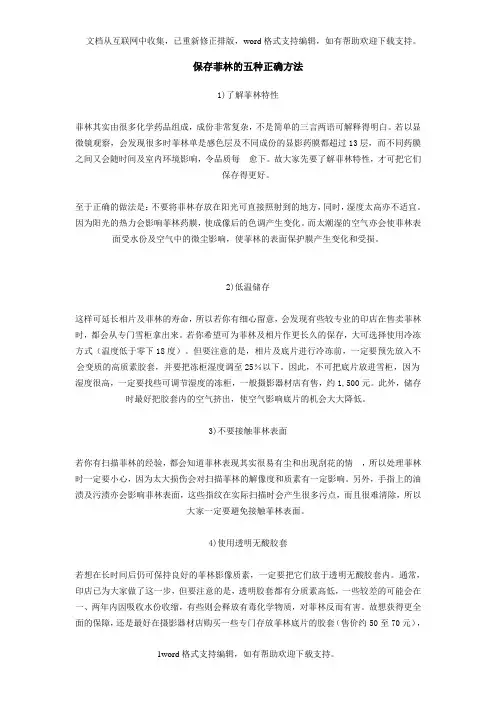

保存菲林的五种正确方法1)了解菲林特性菲林其实由很多化学药品组成，成份非常复杂，不是简单的三言两语可解释得明白。

若以显微镜观察，会发现很多时菲林单是感色层及不同成份的显影药膜都超过13层，而不同药膜之间又会随时间及室内环境影响，令品质每愈下。

故大家先要了解菲林特性，才可把它们保存得更好。

至于正确的做法是：不要将菲林存放在阳光可直接照射到的地方，同时，湿度太高亦不适宜。

因为阳光的热力会影响菲林药膜，使成像后的色调产生变化。

而太潮湿的空气亦会使菲林表面受水份及空气中的微尘影响，使菲林的表面保护膜产生变化和受损。

2)低温储存这样可延长相片及菲林的寿命，所以若你有细心留意，会发现有些较专业的印店在售卖菲林时，都会从专门雪柜拿出来。

若你希望可为菲林及相片作更长久的保存，大可选择使用冷冻方式（温度低于零下18度）。

但要注意的是，相片及底片进行冷冻前，一定要预先放入不会变质的高质素胶套，并要把冻柜湿度调至25％以下。

因此，不可把底片放进雪柜，因为湿度很高，一定要找些可调节湿度的冻柜，一般摄影器材店有售，约1,500元。

此外，储存时最好把胶套内的空气挤出，使空气影响底片的机会大大降低。

3)不要接触菲林表面若你有扫描菲林的经验，都会知道菲林表现其实很易有尘和出现刮花的情，所以处理菲林时一定要小心，因为太大损伤会对扫描菲林的解像度和质素有一定影响。

另外，手指上的油渍及污渍亦会影响菲林表面，这些指纹在实际扫描时会产生很多污点，而且很难清除，所以大家一定要避免接触菲林表面。

4)使用透明无酸胶套若想在长时间后仍可保持良好的菲林影像质素，一定要把它们放于透明无酸胶套内。

通常，印店已为大家做了这一步，但要注意的是，透明胶套都有分质素高低，一些较差的可能会在一、两年内因吸收水份收缩，有些则会释放有毒化学物质，对菲林反而有害。

故想获得更全面的保障，还是最好在摄影器材店购买一些专门存放菲林底片的胶套（售价约50至70元），因为它们是专为摄影需要而设，质素较有保证。

Instruction Name：Instruction#：Revision：指引名称：菲林制作操作指引指引号码：PE-CAD-01 版本：A1.0、目的：为菲林的制作、审核以及发放回收提供正确完善的理论依据。

2.0、适用范围：工程部、QA。

3.0、职责：3.1、工程部菲林组负责根据MI上对菲林的制作要求，制作出符合规范的菲林，并进行自检。

3.2、QA部依据MI对菲林进行审查，并负责菲林的发放、回收及取消。

4.0、使用工具：光绘机、冲片机、电脑、PCB辅助设计软件、100倍放大镜、手术刀、单面胶、双面胶、直尺、油性笔等。

5.0、参考文件：MI制作指引、生产工艺能力指引。

6.0、菲林制作参数表：项目金板喷锡板0.5OZ 1.0OZ 2OZ 3OZ 0.5OZ 1.0OZ 2OZ 3OZ最小线宽、线距干膜0.125mm 0.15mm 0.175mm 0.225mm 0.15mm 0.175mm 0.225mm 0.25mm 水膜0.15mm 0.175mm 0.20mm 0.25mm 0.175mm 0.20mm 0.25mm 0.275mm最小焊环0.15mm 0.15mm 0.20mm 0.22mm 0.18mm 0.20mm 0.22mm 0.25mm最小绿油窗(单边) 感光油0.08mm 0.08mm 0.10mm 0.12mm 0.08mm 0. 08mm 0.10mm 0.12mm 烤油0.20mm 0.20mm 0.25mm 0.30mm 0.20mm 0.20mm 0.25mm 0.30mm最小丝印字符线宽0.15mm 0.15mm 0.18mm 0.20mm 0.15mm 0.15mm 0.18mm 0.20mm 丝印字符最小高度 1.00mm 1.00mm 1.00mm 1.00mm 1.00mm 1.00mm 1.00mm 1.00mm 外层铜皮至板边最小距离0.35mm内层铜皮至板边最小距离0.50mm最小绿油桥烤油0.20mm感光油0.125mmPage 2 of 10Instruction Name：Instruction#：Revision：指引名称：菲林制作操作指引指引号码：PE-CAD-01 版本：A7.0、菲林的制作：根据客户提供资料的不同可分为电脑制作菲林和手工制作菲林，电脑制作菲林的软件有：GC-CAM V2000 CAM350等。

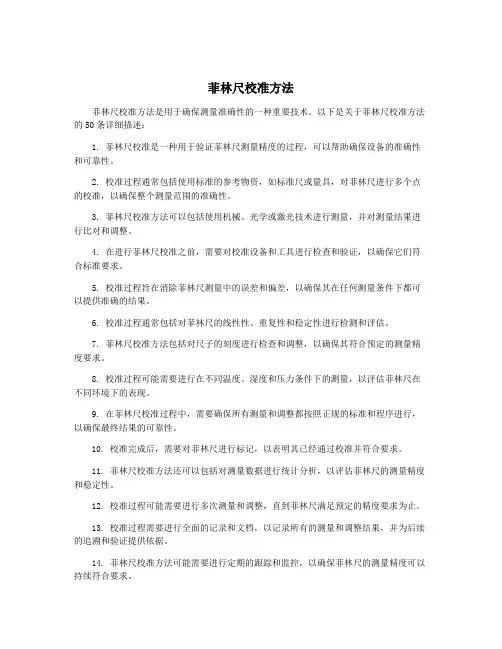

菲林尺校准方法菲林尺校准方法是用于确保测量准确性的一种重要技术。

以下是关于菲林尺校准方法的50条详细描述：1. 菲林尺校准是一种用于验证菲林尺测量精度的过程，可以帮助确保设备的准确性和可靠性。

2. 校准过程通常包括使用标准的参考物资，如标准尺或量具，对菲林尺进行多个点的校准，以确保整个测量范围的准确性。

3. 菲林尺校准方法可以包括使用机械、光学或激光技术进行测量，并对测量结果进行比对和调整。

4. 在进行菲林尺校准之前，需要对校准设备和工具进行检查和验证，以确保它们符合标准要求。

5. 校准过程旨在消除菲林尺测量中的误差和偏差，以确保其在任何测量条件下都可以提供准确的结果。

6. 校准过程通常包括对菲林尺的线性性、重复性和稳定性进行检测和评估。

7. 菲林尺校准方法包括对尺子的刻度进行检查和调整，以确保其符合预定的测量精度要求。

8. 校准过程可能需要进行在不同温度、湿度和压力条件下的测量，以评估菲林尺在不同环境下的表现。

9. 在菲林尺校准过程中，需要确保所有测量和调整都按照正规的标准和程序进行，以确保最终结果的可靠性。

10. 校准完成后，需要对菲林尺进行标记，以表明其已经通过校准并符合要求。

11. 菲林尺校准方法还可以包括对测量数据进行统计分析，以评估菲林尺的测量精度和稳定性。

12. 校准过程可能需要进行多次测量和调整，直到菲林尺满足预定的精度要求为止。

13. 校准过程需要进行全面的记录和文档，以记录所有的测量和调整结果，并为后续的追溯和验证提供依据。

14. 菲林尺校准方法可能需要进行定期的跟踪和监控，以确保菲林尺的测量精度可以持续符合要求。

15. 在菲林尺校准中，需要对测量设备和工具的精度进行定期的验证和维护，以确保它们在进行校准时的可靠性和准确性。

16. 校准过程可能需要进行在不同位置和方向上的测量，以评估菲林尺在不同条件下的测量表现。

17. 菲林尺校准方法需要进行对菲林尺的零点进行调整，以确保其在测量时可以提供准确的结果。

（注：市场上有长度和宽度都同时表示的检验规，但通用性小，若符合公司需求，可申请购买）
4.2.4 灰阶对比
物料或产品上存在需要对灰度进行确认时，可通过灰度计量进行比较，由于灰度计量是按5%进行增幅，所以只能够确定灰度所在范围值。

4.2.5角度检验
物料或产品上存在角度确认时，找到“角度计量（度）“，将检验规附在测量处，再读取计量后的值。

4.2.6 R角计量
物料或产品上存在R角确认时，找到“R度计量“，将检验规附在测量处，再读取计量后的值，由于R 角的值是按0.5mm的递增，所以不能够取准确值，就按范围值进行提取。

4.3检验规优势
4.3.1测量类别全面直观, 尺寸精准，肉眼观测误差为0。

4.3.2菲林尺拥有极佳的透光度，由温度所造成的误差极小
4.4.3放大镜很容易的进行连续两点或者两点以上距离长度测量。

4.4 注意事项：
4.4.1发现检验规上表面有脏异物时，可用棉布粘98%酒精轻轻擦拭，不可以用水擦拭；
4.4.2 检验规通常使用的都是0.10mm（有特殊要求可加厚）的厚度，勿放置不干净或有杂物的台面有摩擦；
4.4.3检验规是PET材质制作而成，严禁放置在高温下，使用前确认是否有校验；
4.4.4 检验规上面的覆膜，不可轻易损坏，除非有损坏且影响使用下再去除。

4.4.5 公司所使用的检验规是按常用的需求进行订购，若需对直角、字号等进行确认，可申请购买。

5 相关记录。

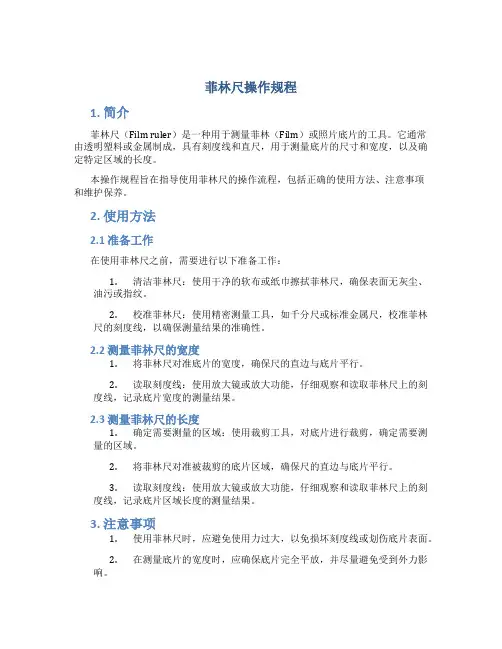

菲林尺操作规程1. 简介菲林尺（Film ruler）是一种用于测量菲林（Film）或照片底片的工具。

它通常由透明塑料或金属制成，具有刻度线和直尺，用于测量底片的尺寸和宽度，以及确定特定区域的长度。

本操作规程旨在指导使用菲林尺的操作流程，包括正确的使用方法、注意事项和维护保养。

2. 使用方法2.1 准备工作在使用菲林尺之前，需要进行以下准备工作：1.清洁菲林尺：使用干净的软布或纸巾擦拭菲林尺，确保表面无灰尘、油污或指纹。

2.校准菲林尺：使用精密测量工具，如千分尺或标准金属尺，校准菲林尺的刻度线，以确保测量结果的准确性。

2.2 测量菲林尺的宽度1.将菲林尺对准底片的宽度，确保尺的直边与底片平行。

2.读取刻度线：使用放大镜或放大功能，仔细观察和读取菲林尺上的刻度线，记录底片宽度的测量结果。

2.3 测量菲林尺的长度1.确定需要测量的区域：使用裁剪工具，对底片进行裁剪，确定需要测量的区域。

2.将菲林尺对准被裁剪的底片区域，确保尺的直边与底片平行。

3.读取刻度线：使用放大镜或放大功能，仔细观察和读取菲林尺上的刻度线，记录底片区域长度的测量结果。

3. 注意事项1.使用菲林尺时，应避免使用力过大，以免损坏刻度线或划伤底片表面。

2.在测量底片的宽度时，应确保底片完全平放，并尽量避免受到外力影响。

3.在测量底片的长度时，应注意菲林尺与底片的紧密接触，避免产生误差。

4.在读取刻度线时，应仔细观察并使用适当的工具（如放大镜）辅助，以确保测量结果的准确性。

4. 维护保养1.使用后，应将菲林尺放置在干燥、清洁的地方，并避免与尖锐物品接触，以防刮伤表面。

2.定期清洁菲林尺：可以用温水和中性清洁剂轻轻清洁菲林尺，然后使用软布擦干。

3.定期校准菲林尺：使用精密工具进行校准，确保刻度线的准确性。

5. 结论通过按照本操作规程的要求，正确操作和维护菲林尺，能够准确测量菲林或底片的宽度和长度。

在使用菲林尺时，请注意安全和准确性，避免损坏菲林尺和底片。

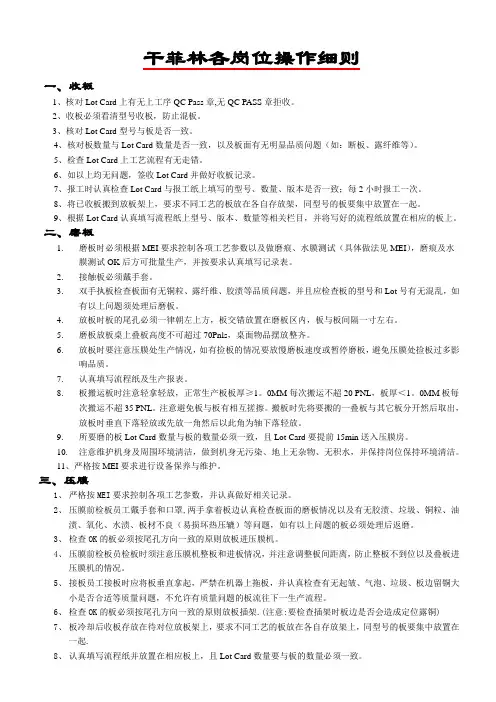

干菲林各岗位操作细则一、收板1、核对Lot Card上有无上工序QC Pass章,无QC PASS章拒收。

2、收板必须看清型号收板，防止混板。

3、核对Lot Card型号与板是否一致。

4、核对板数量与Lot Card数量是否一致，以及板面有无明显品质问题（如：断板、露纤维等）。

5、检查Lot Card上工艺流程有无走错。

6、如以上均无问题，签收Lot Card并做好收板记录。

7、报工时认真检查Lot Card与报工纸上填写的型号、数量、版本是否一致；每2小时报工一次。

8、将已收板搬到放板架上，要求不同工艺的板放在各自存放架，同型号的板要集中放置在一起。

9、根据Lot Card认真填写流程纸上型号、版本、数量等相关栏目，并将写好的流程纸放置在相应的板上。

二、磨板1.磨板时必须根据MEI要求控制各项工艺参数以及做磨痕、水膜测试（具体做法见MEI），磨痕及水膜测试OK后方可批量生产，并按要求认真填写记录表。

2.接触板必须戴手套。

3.双手执板检查板面有无铜粒、露纤维、胶渍等品质问题，并且应检查板的型号和Lot号有无混乱，如有以上问题须处理后磨板。

4.放板时板的尾孔必须一律朝左上方，板交错放置在磨板区内，板与板间隔一寸左右。

5.磨板放板桌上叠板高度不可超过70Pnls，桌面物品摆放整齐。

6.放板时要注意压膜处生产情况，如有捡板的情况要放慢磨板速度或暂停磨板，避免压膜处捡板过多影响品质。

7.认真填写流程纸及生产报表。

8.板搬运板时注意轻拿轻放，正常生产板板厚≥1。

0MM每次搬运不超20 PNL，板厚＜1。

0MM板每次搬运不超35 PNL。

注意避免板与板有相互搓擦。

搬板时先将要搬的一叠板与其它板分开然后取出，放板时垂直下落轻放或先放一角然后以此角为轴下落轻放。

9.所要磨的板Lot Card数量与板的数量必须一致，且Lot Card要提前15min送入压膜房。

10.注意维护机身及周围环境清洁，做到机身无污染、地上无杂物、无积水，并保持岗位保持环境清洁。
