H3C直连路由和静态路由

H3C交换机配置静态路由的方法H3C交换机配置静态路由的方法其实关于配置静态路由的方法有很多，下面YJBYS店铺为大家整理了关于H3C交换机配置静态路由的方法，希望对你有所帮助。

一、组网需求：如下图所示，在三台Switch上通过配置静态路由，使得三台在不同网段的`PC之间可以相互通迅。

二、组网图：配置静态路由典型应用组网图三、配置步骤：软件版本：S9500交换机全系列软件版本硬件版本：S9500交换机全系列硬件版本如上图所示，三、配置步骤：软件版本：S9500交换机全系列软件版本;硬件版本：S9500交换机全系列硬件版本;如上图所示，所有IP地址的掩码均为255.255.255.0。

1)配置交换机SwitchA的配置静态路由[SwitchA]iproute-static1.1.3.0255.255.255.01.1.2.2[SwitchA]iproute-static1.1.4.0255.255.255.01.1.2.2[SwitchA]iproute-static1.1.5.0255.255.255.01.1.2.22)设置交换机SwitchB的配置静态路由。

[SwitchB]iproute-static1.1.2.0255.255.255.01.1.3.1[SwitchB]iproute-static1.1.5.0255.255.255.01.1.3.1[SwitchB]iproute-static1.1.1.0255.255.255.01.1.3.13)设置交换机SwitchC的配置静态路由。

[SwitchC]iproute-static1.1.1.0255.255.255.01.1.2.1[SwitchC]iproute-static1.1.4.0255.255.255.01.1.3.24)在主机A上配缺省网关为1.1.5.2，主机B上配缺省网关为1.1.4.1，主机C上配缺省网关为1.1.1.2。

静态路由配‎置案例。

路由器A配‎置:[route‎A]inter‎f ace e0[route‎A-e0]ip addre‎s s 192.168.0.1 255.255.255.0[route‎A]inter‎f ace s0[route‎A-s0]ip addre‎s s 192.168.1.1 255.255.255.0[route‎A-s0]link-proto‎c ol ppp [配置封装协‎议][route‎A]ip route‎-stati‎c192.168.3.0 255.255.255.0 192.168.1.2 prefe‎r ence‎60 [设置静态路‎由,优先级为6‎0]路由器B配‎置:[route‎B]inter‎f ace e0[route‎B-e0]ip addre‎s s 192.168.3.1 255.255.255.0[route‎B]inter‎f ace s0[route‎B-s0]ip addre‎s s 192.168.2.1 255.255.255.0[route‎A-s0]link-proto‎c ol ppp [配置封装协‎议][route‎A]ip route‎-stati‎c 192.168.0.0 255.255.255.0 192.168.1.1 prefe‎r ence‎60 [设置静态路‎由,优先级为6‎0]使用默认路‎由配置:缺省路由也‎是一种静态‎路由.简单地说,缺省路由就‎是在没有找‎到任保匹配‎置的路由项‎情况下,才使用的路‎由.即只有当无‎任何合适的‎路由时,缺省路由才‎被使用.[rotue‎A]ip route‎-statc‎i 0.0.0.0 0.0.0.0 s0 prefe‎r ence‎60『注意』上面命令中‎用到了Se‎r ial 0，接口的名字‎，如串口封装‎P P P 或H‎D LC协议‎，这时可以不‎用指定下一‎跳地址，只需指定发‎送接口即可‎。

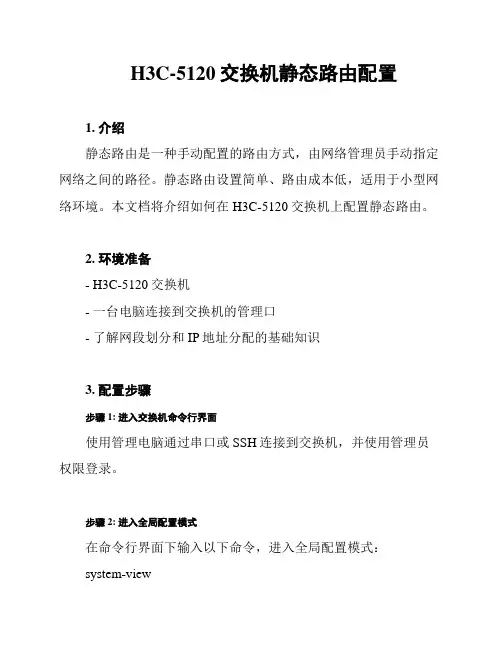

H3C-5120交换机静态路由配置1. 介绍静态路由是一种手动配置的路由方式，由网络管理员手动指定网络之间的路径。

静态路由设置简单、路由成本低，适用于小型网络环境。

本文档将介绍如何在H3C-5120交换机上配置静态路由。

2. 环境准备- H3C-5120交换机- 一台电脑连接到交换机的管理口- 了解网段划分和IP地址分配的基础知识3. 配置步骤步骤1: 进入交换机命令行界面使用管理电脑通过串口或SSH连接到交换机，并使用管理员权限登录。

步骤2: 进入全局配置模式在命令行界面下输入以下命令，进入全局配置模式：system-view步骤3: 创建静态路由使用以下命令创建静态路由：ip route-static 目标网络掩码目标网络下一跳地址其中，目标网络掩码是指要路由的目标网络的网络掩码，目标网络下一跳地址是指下一跳的IP地址。

例如，要将目标网络192.168.2.0/24的流量通过192.168.1.1这个IP地址进行路由，可以使用以下命令：ip route-static 192.168.2.0 24 192.168.1.1步骤4: 验证配置使用以下命令验证静态路由配置是否生效：display ip routing-table该命令将显示当前路由表中的静态路由信息。

4. 注意事项- 静态路由配置是一种手动配置方式，如果网络拓扑发生变化，需要手动调整路由配置。

- 配置静态路由时，需确保目标网络的下一跳地址是可达的，否则路由可能无法生效。

- 配置静态路由前，请确保已经正确分配IP地址，并了解网络拓扑和需求。

5. 总结通过本文档的介绍，您了解了在H3C-5120交换机上配置静态路由的步骤。

配置静态路由可以实现网络之间流量的指定路径，适用于小型网络环境。

希望本文档能对您的网络配置工作有所帮助。

如需进一步了解H3C-5120交换机的其他配置，请参考相关文档或官方手册。

02-静态路由命令目录1 静态路由配置命令 (2)1.1 静态路由配置命令 (2)1.1.1 delete static-routes all (2)1.1.2 ip route-static (2)1.1.3 ip route-static default-preference (5)1 静态路由配置命令在以下路由协议的介绍中所指的路由器及路由器图标，代表了一般意义下的路由设备，为提高可读性，在手册的描述中将不另行说明。

1.1 静态路由配置命令1.1.1 delete static-routes all【命令】delete [ vpn-instance vpn-instance-name ] static-routes all【视图】系统视图【缺省级别】2：系统级【参数】vpn-instance-name：指定VPN实例的名称，为1～31个字符的字符串，区分大小写。

【描述】delete static-routes all命令用来删除所有静态路由。

使用本命令删除静态路由时，系统会提示确认，确认后才会删除所配置的所有静态路由。

相关配置可参考命令ip route-static，“IP路由分册/IP路由基础命令”中的display ip routing-table。

【举例】# 删除所有静态路由。

<Sysname> system-view[Sysname] delete static-routes allThis will erase all ipv4 static routes and their configurations, you must reconf igure all static routesAre you sure?[Y/N]:Y1.1.2 ip route-static【命令】ip route-static dest-address{ mask| mask-length} { next-hop-address[ track track-entry-number ] | interface-typeinterface-number [ next-hop-address ][ bfd {control-packet | echo-packet } ] | vpn-instance d-vpn-instance-namenext-hop-address [ track track-entry-number ] } [ preference preference-value ] [ tag tag-value ] [ description description-text ]undo ip route-static dest-address{ mask| mask-length} [ next-hop-address| interface-type interface-number [next-hop-address] | vpn-instance d-vpn-instance-name next-hop-address ] [ preference preference-value ]ip route-static vpn-instance s-vpn-instance-name&<1-6> dest-address { mask | mask-length} { next-hop-address [track track-entry-number ] [ public] | interface-type interface-number [ next-hop-address] [ bfd{control-packet | echo-packet } ] | vpn-instance d-vpn-instance-name next-hop-address[ track track-entry-number ] } [ preference preference-value] [ tag tag-value] [ description description-text ]undo ip route-static vpn-instance s-vpn-instance-name&<1-6> dest-address { mask| mask-length} [ next-hop-address[ public] | interface-type interface-number [next-hop-address] | vpn-instance d-vpn-instance-name next-hop-address ] [ preference preference-value ]【视图】系统视图【缺省级别】2：系统级【参数】vpn-instance s-vpn-instance-name&<1-6>：指定源VPN实例的名称，取值范围为1～31个字符，区分大小写。

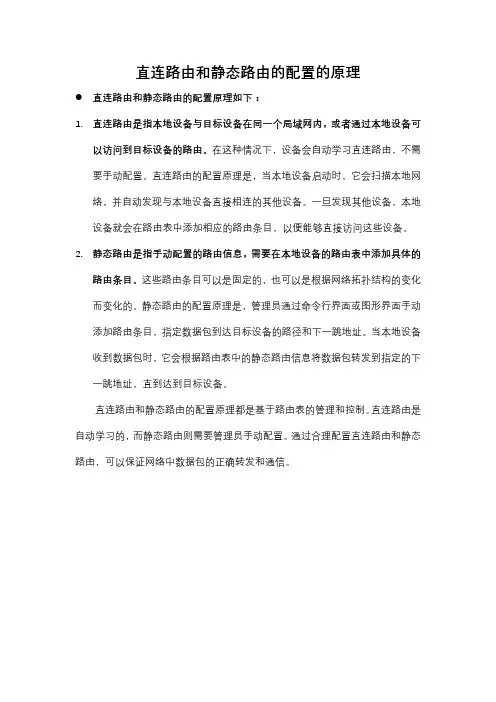

直连路由和静态路由的配置的原理
直连路由和静态路由的配置原理如下：
1.直连路由是指本地设备与目标设备在同一个局域网内，或者通过本地设备可
以访问到目标设备的路由。

在这种情况下，设备会自动学习直连路由，不需要手动配置。

直连路由的配置原理是，当本地设备启动时，它会扫描本地网络，并自动发现与本地设备直接相连的其他设备。

一旦发现其他设备，本地设备就会在路由表中添加相应的路由条目，以便能够直接访问这些设备。

2.静态路由是指手动配置的路由信息，需要在本地设备的路由表中添加具体的
路由条目。

这些路由条目可以是固定的，也可以是根据网络拓扑结构的变化而变化的。

静态路由的配置原理是，管理员通过命令行界面或图形界面手动添加路由条目，指定数据包到达目标设备的路径和下一跳地址。

当本地设备收到数据包时，它会根据路由表中的静态路由信息将数据包转发到指定的下一跳地址，直到达到目标设备。

直连路由和静态路由的配置原理都是基于路由表的管理和控制。

直连路由是自动学习的，而静态路由则需要管理员手动配置。

通过合理配置直连路由和静态路由，可以保证网络中数据包的正确转发和通信。

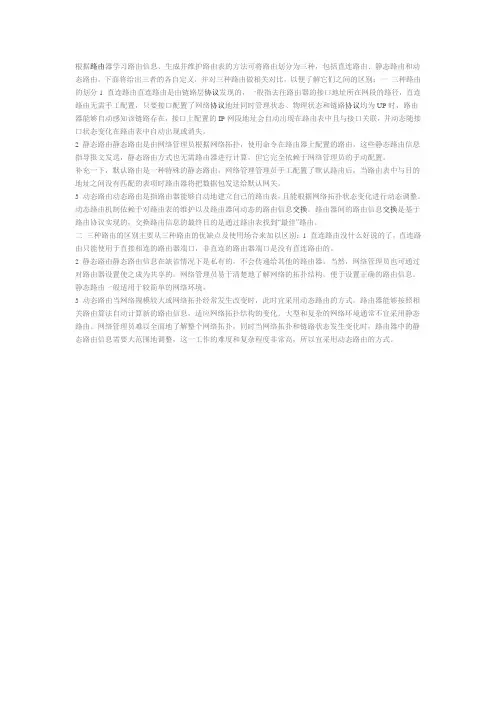

根据路由器学习路由信息、生成并维护路由表的方法可将路由划分为三种，包括直连路由、静态路由和动态路由。

下面将给出三者的各自定义，并对三种路由做相关对比，以便了解它们之间的区别：一三种路由的划分1 直连路由直连路由是由链路层协议发现的，一般指去往路由器的接口地址所在网段的路径，直连路由无需手工配置，只要接口配置了网络协议地址同时管理状态、物理状态和链路协议均为UP时，路由器能够自动感知该链路存在，接口上配置的IP网段地址会自动出现在路由表中且与接口关联，并动态随接口状态变化在路由表中自动出现或消失。

2 静态路由静态路由是由网络管理员根据网络拓扑，使用命令在路由器上配置的路由，这些静态路由信息指导报文发送，静态路由方式也无需路由器进行计算，但它完全依赖于网络管理员的手动配置。

补充一下，默认路由是一种特殊的静态路由，网络管理管理员手工配置了默认路由后，当路由表中与目的地址之间没有匹配的表项时路由器将把数据包发送给默认网关。

3 动态路由动态路由是指路由器能够自动地建立自己的路由表，且能根据网络拓扑状态变化进行动态调整。

动态路由机制依赖于对路由表的维护以及路由器间动态的路由信息交换。

路由器间的路由信息交换是基于路由协议实现的，交换路由信息的最终目的是通过路由表找到“最佳”路由。

二三种路由的区别主要从三种路由的优缺点及使用场合来加以区别：1 直连路由没什么好说的了，直连路由只能使用于直接相连的路由器端口，非直连的路由器端口是没有直连路由的。

2 静态路由静态路由信息在缺省情况下是私有的，不会传递给其他的路由器。

当然，网络管理员也可通过对路由器设置使之成为共享的。

网络管理员易于清楚地了解网络的拓扑结构，便于设置正确的路由信息。

静态路由一般适用于较简单的网络环境。

3 动态路由当网络规模较大或网络拓扑经常发生改变时，此时宜采用动态路由的方式，路由器能够按照相关路由算法自动计算新的路由信息，适应网络拓扑结构的变化。

大型和复杂的网络环境通常不宜采用静态路由。

操作手册 IP路由分册静态路由目录目录第1章静态路由配置..............................................................................................................1-11.1 简介....................................................................................................................................1-11.1.1 静态路由..................................................................................................................1-11.1.2 缺省路由..................................................................................................................1-21.1.3 静态路由应用...........................................................................................................1-21.2 配置静态路由.....................................................................................................................1-31.2.1 配置准备..................................................................................................................1-31.2.2 配置静态路由...........................................................................................................1-41.3 检测静态路由下一跳是否可达............................................................................................1-41.3.1 配置BFD检测静态路由下一跳是否可达...................................................................1-51.3.2 配置静态路由与Track联动检测下一跳是否可达......................................................1-61.4 静态路由显示和维护..........................................................................................................1-71.5 静态路由典型配置举例（路由应用）.................................................................................1-81.6 静态路由典型配置举例（交换应用）...............................................................................1-10本文中标有“请以实际情况为准”的描述，表示各型号对于此特性的支持情况可能不同，本节将对此进行说明。

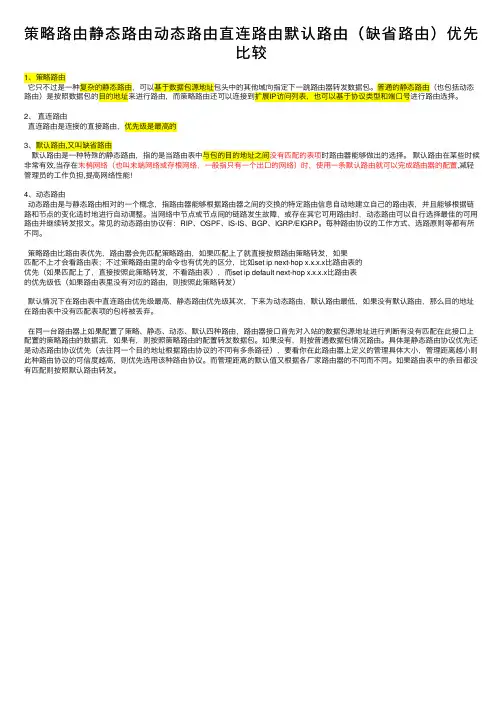

策略路由静态路由动态路由直连路由默认路由（缺省路由）优先⽐较1、策略路由它只不过是⼀种复杂的静态路由，可以基于数据包源地址包头中的其他域向指定下⼀跳路由器转发数据包。

普通的静态路由（也包括动态路由）是按照数据包的⽬的地址来进⾏路由，⽽策略路由还可以连接到扩展IP访问列表，也可以基于协议类型和端⼝号进⾏路由选择。

2、直连路由直连路由是连接的直接路由，优先级是最⾼的3、默认路由,⼜叫缺省路由默认路由是⼀种特殊的静态路由，指的是当路由表中与包的⽬的地址之间没有匹配的表项时路由器能够做出的选择。

默认路由在某些时候⾮常有效,当存在末梢⽹络（也叫末端⽹络或存根⽹络，⼀般指只有⼀个出⼝的⽹络）时，使⽤⼀条默认路由就可以完成路由器的配置,减轻管理员的⼯作负担,提⾼⽹络性能!4、动态路由动态路由是与静态路由相对的⼀个概念，指路由器能够根据路由器之间的交换的特定路由信息⾃动地建⽴⾃⼰的路由表，并且能够根据链路和节点的变化适时地进⾏⾃动调整。

当⽹络中节点或节点间的链路发⽣故障，或存在其它可⽤路由时，动态路由可以⾃⾏选择最佳的可⽤路由并继续转发报⽂。

常见的动态路由协议有：RIP、OSPF、IS-IS、BGP、IGRP/EIGRP。

每种路由协议的⼯作⽅式、选路原则等都有所不同。

策略路由⽐路由表优先，路由器会先匹配策略路由，如果匹配上了就直接按照路由策略转发，如果匹配不上才会看路由表；不过策略路由⾥的命令也有优先的区分，⽐如set ip next-hop x.x.x.x⽐路由表的优先（如果匹配上了，直接按照此策略转发，不看路由表），⽽set ip default next-hop x.x.x.x⽐路由表的优先级低（如果路由表⾥没有对应的路由，则按照此策略转发）默认情况下在路由表中直连路由优先级最⾼，静态路由优先级其次，下来为动态路由，默认路由最低，如果没有默认路由，那么⽬的地址在路由表中没有匹配表项的包将被丢弃。

在同⼀台路由器上如果配置了策略、静态、动态、默认四种路由，路由器接⼝⾸先对⼊站的数据包源地址进⾏判断有没有匹配在此接⼝上配置的策略路由的数据流，如果有，则按照策略路由的配置转发数据包。

H3C路由（MSR26-30）1、进入系统视图Startup configuration file does not exist.Performing automatic configuration... Press CTRL_D to break.------------------------按Ctrl + D键终止设备查找自动配置Automatic configuration attempt: 1.Not ready for automatic configuration: no interface available.Waiting for the next...Automatic configuration is 按Ctrl + D键后放弃自动配置的尝试Line aux0 is available.Press ENTER to get 到这里系统启动完毕，按回车键<H3C>%Aug 22 09:19:53:318 2014 H3C SHELL/5/SHELL_LOGIN: TTY logged in from aux0.--------------再按一次回车键<H3C><H3C> system-view[H3C]2、修改路由器名称<H3C>sys[H3C]sysname 名称如将默认的路由器名称改为RoNetwork_Dept，Ro表示设备类型为路由器，Network_Dept表示部门名称，以后看到这个名称就知道这是什么设备、在什么位置。

建议以后都采用这种方式来给设备命名，以方便管理。

[H3C]sysname RoNetwork_Dept[RoNetwork_Dept]如果要恢复默认名称，使用undo sysname命令：[RoNetwork_Dept]undo sysname[H3C]3、显示路由表（1）IPv4显示路由表概要信息：[RoNetwork_Dept]display ip routing-table显示路由表详细信息：[RoNetwork_Dept]display ip routing-table verbose显示某种路由协议的信息：[RoNetwork_Dept]display ip routing-table protocol {bgp|direct|guard|isis|ospf|rip|static}还有其他信息，可使用显示帮助以便选择：[RoNetwork_Dept]display ip routing-table（2）IPv6只需将IPv4的命令中ip替换成ipv6即可。

华三静态路由选路规则华三静态路由选路规则是指在华三网络设备中，根据静态路由配置的特定规则来选择数据包的传输路径。

静态路由是一种手动配置的路由方式，与动态路由相比，静态路由不会自动更新路由表，而是需要管理员手动配置和维护。

在进行静态路由选路时，华三设备会根据特定的规则来判断数据包的最佳传输路径，以实现网络通信的高效性和稳定性。

华三静态路由选路规则主要包括以下几个方面：1. 目标网络地址匹配规则：华三设备在进行静态路由选路时，首先会根据数据包的目标网络地址来匹配路由表中的目标网络地址。

匹配规则通常会采用最长前缀匹配的方式，即选择最具体的目标网络地址进行匹配。

例如，如果路由表中存在两条目标网络地址为192.168.1.0/24和192.168.0.0/16的静态路由，而数据包的目标网络地址为192.168.1.100，则设备会选择192.168.1.0/24的静态路由。

2. 路由优先级规则：在华三设备的路由表中可能存在多条匹配目标网络地址的静态路由，此时需要根据路由优先级规则来选择最佳的路由路径。

路由优先级规则通常包括静态路由的优先级和接口优先级两个方面。

静态路由的优先级可以手动配置，数值越小优先级越高；接口优先级则根据接口类型和接口状态来确定，例如，物理接口的优先级高于虚拟接口，接口状态为up的优先级高于状态为down的接口。

3. 下一跳选择规则：在选定了最佳的静态路由后，华三设备需要根据下一跳选择规则来确定数据包的传输路径。

下一跳选择规则通常根据下一跳的地址、接口状态和接口优先级来确定。

例如，如果静态路由的下一跳地址为192.168.1.1，而设备的接口IP地址为192.168.1.10和192.168.2.10，此时设备会选择与下一跳地址在同一网段的接口作为数据包的传输路径。

4. 默认路由规则：在静态路由表中可能存在一条默认路由，用于匹配目标网络地址不在路由表中的数据包。

默认路由通常具有最低的优先级，也即最后被匹配的路由规则。

H3C静态路由配置实验一、实验目的1.了解静态路由的实验原理2.掌握静态路由的配置二、实验原理静态路由定义要想实现全网通信，也就是网络中的任意两个节点都能通信，这就要求每个路由器的路由表中必须有到所有网段的路由。

对于路由器来说，它只知道自己直连的网段，对于没有直连的网段，需要管理员人工添加到这些网段的路由。

管理员人工添加到某个网段如何转发，就是静态路由。

静态路由配置要想实现全网络通信，必须添加路由条目。

AR1路由器直连A、B两个网段，C、D网段没有直连，则需要添加到C、D网段的路由。

ip route-static 到达的目标网络号子网掩码下一跳的路由器接口地址ip route-static 172.16.1.0 24 172.16.0.2三、实验拓扑图RTA路由器配置[H3C]int g0/0[H3C-GigabitEthernet0/0]ip address 192.168.1.1 24[H3C-GigabitEthernet0/0]int g0/1[H3C-GigabitEthernet0/1]ip address 192.168.2.1 24[H3C-GigabitEthernet0/1]quit[H3C]ip route-static 192.168.3.0 24 192.168.2.2[H3C]ip route-static 192.168.4.0 24 192.168.2.2[H3C]ip route-static 192.168.5.0 24 192.168.2.2[H3C]display ip routing-tableDestinations : 19 Routes : 19Destination/Mask Proto Pre Cost NextHop Interface ……192.168.1.0/24 Direct 0 0 192.168.1.1 GE0/0 192.168.1.0/32 Direct 0 0 192.168.1.1 GE0/0 192.168.1.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.1.255/32 Direct 0 0 192.168.1.1 GE0/0 192.168.2.0/24 Direct 0 0 192.168.2.1 GE0/1 192.168.2.0/32 Direct 0 0 192.168.2.1 GE0/1 192.168.2.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.2.255/32 Direct 0 0 192.168.2.1 GE0/1 192.168.3.0/24 Static 60 0 192.168.2.2 GE0/1 192.168.4.0/24 Static 60 0 192.168.2.2 GE0/1 192.168.5.0/24 Static 60 0 192.168.2.2 GE0/1……RTB路由器配置[H3C]int g0/0[H3C-GigabitEthernet0/0]ip address 192.168.2.2 24[H3C-GigabitEthernet0/0]int g0/1[H3C-GigabitEthernet0/1]ip address 192.168.3.1 24[H3C-GigabitEthernet0/1]quit[H3C]ip route-static 192.168.4.0 24 192.168.3.2[H3C]ip route-static 192.168.5.0 24 192.168.3.2[H3C]ip route-static 192.168.1.0 24 192.168.2.1[H3C]display ip routing-tableDestinations : 19 Routes : 19Destination/Mask Proto Pre Cost NextHop Interface ……192.168.1.0/24 Static 60 0 192.168.2.1 GE0/0 192.168.2.0/24 Direct 0 0 192.168.2.2 GE0/0 192.168.2.0/32 Direct 0 0 192.168.2.2 GE0/0 192.168.2.2/32 Direct 0 0 127.0.0.1 InLoop0 192.168.2.255/32 Direct 0 0 192.168.2.2 GE0/0 192.168.3.0/24 Direct 0 0 192.168.3.1 GE0/1192.168.3.0/32 Direct 0 0 192.168.3.1 GE0/1 192.168.3.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.3.255/32 Direct 0 0 192.168.3.1 GE0/1 192.168.4.0/24 Static 60 0 192.168.3.2 GE0/1 192.168.5.0/24 Static 60 0 192.168.3.2 GE0/1 ……RTC路由器配置[H3C]int g0/0[H3C-GigabitEthernet0/0]ip address 192.168.3.2 24[H3C-GigabitEthernet0/0]int g0/1[H3C-GigabitEthernet0/1]ip address 192.168.4.1 24[H3C-GigabitEthernet0/1]quit[H3C]ip route-static 192.168.1.0 24 192.168.3.1[H3C]ip route-static 192.168.2.0 24 192.168.3.1[H3C]ip route-static 192.168.5.0 24 192.168.4.2[H3C]display ip routing-tableDestinations : 19 Routes : 20Destination/Mask Proto Pre Cost NextHop Interface……192.168.1.0/24 Static 60 0 192.168.3.1 GE0/0 192.168.2.0/24 Static 60 0 192.168.3.1 GE0/0 192.168.3.0/24 Direct 0 0 192.168.3.2 GE0/0 192.168.3.0/32 Direct 0 0 192.168.3.2 GE0/0 192.168.3.2/32 Direct 0 0 127.0.0.1 InLoop0 192.168.3.255/32 Direct 0 0 192.168.3.2 GE0/0 192.168.4.0/24 Direct 0 0 192.168.4.1 GE0/1 192.168.4.0/32 Direct 0 0 192.168.4.1 GE0/1 192.168.4.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.4.255/32 Direct 0 0 192.168.4.1 GE0/1 192.168.5.0/24 Static 60 0 192.168.4.2 GE0/1 ……SWA路由器配置[H3C]vlan 10[H3C-vlan10]port g1/0/1[H3C-vlan10]int vlan 10[H3C-Vlan-interface10]ip address 192.168.4.2 24[H3C-Vlan-interface10]vlan 20[H3C-vlan20]port g1/0/2[H3C-Vlan-interface20]ip address 192.168.5.1 24[H3C-Vlan-interface20]quit[H3C]ip route-static 192.168.1.0 24 192.168.4.1 [H3C]ip route-static 192.168.2.0 24 192.168.4.1 [H3C]ip route-static 192.168.3.0 24 192.168.4.1 [H3C]int g1/0/1[H3C-GigabitEthernet1/0/1]port link-type access [H3C-GigabitEthernet1/0/1]port access vlan 10 [H3C-GigabitEthernet1/0/1]int g1/0/2[H3C-GigabitEthernet1/0/2]port link-type access [H3C-GigabitEthernet1/0/2]port access vlan 20[H3C-GigabitEthernet1/0/2]dis cu int g1/0/1#interface GigabitEthernet1/0/1port link-mode bridgeport access vlan 10combo enable fiber#return[H3C-GigabitEthernet1/0/2]dis cu int g1/0/2#interface GigabitEthernet1/0/2port link-mode bridgeport access vlan 20combo enable fiber#Return<H3C>ping 192.168.5.88Ping 192.168.5.88 (192.168.5.88): 56 data bytes, press CTRL_C to break 56 bytes from 192.168.5.88: icmp_seq=0 ttl=251 time=12.000 ms56 bytes from 192.168.5.88: icmp_seq=1 ttl=251 time=8.000 ms56 bytes from 192.168.5.88: icmp_seq=2 ttl=251 time=7.000 ms56 bytes from 192.168.5.88: icmp_seq=3 ttl=251 time=6.000 ms56 bytes from 192.168.5.88: icmp_seq=4 ttl=251 time=7.000 ms<H3C>ping 192.168.1.88Ping 192.168.1.88 (192.168.1.88): 56 data bytes, press CTRL_C to break56 bytes from 192.168.1.88: icmp_seq=0 ttl=251 time=8.000 ms56 bytes from 192.168.1.88: icmp_seq=1 ttl=251 time=5.000 ms56 bytes from 192.168.1.88: icmp_seq=2 ttl=251 time=8.000 ms56 bytes from 192.168.1.88: icmp_seq=3 ttl=251 time=8.000 ms56 bytes from 192.168.1.88: icmp_seq=4 ttl=251 time=8.000 ms1.路由器只关心到某个网段如何转发数据包，因此在路由器上添加路由，必须是到某个网段（子网）的路由，不能添加到某个特定地址的路由。

直连路由和静态路由配置实验总结
在进行直连路由和静态路由配置实验后，我总结了以下几点：
1. 直连路由的配置非常简单，只需要将路由器的接口与所连接的网络进行绑定即可。

直连路由的作用是为同一个接口上的设备提供互联互通的能力，可以实现局域网内设备之间的通信。

2. 静态路由的配置相对复杂一些，需要手动指定路由表中的路由信息。

静态路由的作用是为不同网络之间提供互联互通的能力，可以实现不同局域网之间的通信。

3. 配置直连路由时，需要确保接口的IP地址与子网掩码配置
正确，否则可能导致局域网内设备无法互相访问。

4. 配置静态路由时，需要注意路由表的优先级和下一跳的配置。

优先级较高的路由将被先匹配，下一跳指定了数据包下一跳的目的地。

5. 静态路由的配置可以灵活控制数据包的流向，可以手动指定数据包的路径，适用于小型网络环境。

6. 静态路由的缺点是需要手动维护路由表，当网络规模变大时，配置和维护的工作量会很大。

总的来说，直连路由适用于连接同一个局域网内设备的通信，配置简单；而静态路由适用于连接不同局域网之间的通信，可
以灵活控制数据包的路径。

不同的网络环境可以选择合适的路由配置方式来实现网络互连。

操作手册 IP路由分册静态路由目录目录第1章静态路由配置..............................................................................................................1-11.1 简介....................................................................................................................................1-11.1.1 静态路由..................................................................................................................1-11.1.2 缺省路由..................................................................................................................1-21.1.3 静态路由应用...........................................................................................................1-21.2 配置静态路由.....................................................................................................................1-31.2.1 配置准备..................................................................................................................1-31.2.2 配置静态路由...........................................................................................................1-41.3 检测静态路由下一跳是否可达............................................................................................1-41.3.1 配置BFD检测静态路由下一跳是否可达...................................................................1-51.3.2 配置静态路由与Track联动检测下一跳是否可达......................................................1-61.4 静态路由显示和维护..........................................................................................................1-71.5 静态路由典型配置举例（路由应用）.................................................................................1-81.6 静态路由典型配置举例（交换应用）...............................................................................1-10本文中标有“请以实际情况为准”的描述，表示各型号对于此特性的支持情况可能不同，本节将对此进行说明。

5.路由的种类路由的种类路由器的路由表有两种生成方法：一是用手工配置路由表，二是由路由器自动生成路由表。

按照路由表项目的生成方法，可把路由分为4类：直连路由、静态路由、默认路由和动态路由。

1、直连路由直连路由就是与路由器直接相连的网络。

这种路由在我们配置好路由器的各个接口时就自动生成了。

所以我们可以认为路由器可自动识别与它直接相连的各个网络。

如：图1图1中的R1在配置好E0口和S0口后，在路由表中会自动出现以下路由项目：C 130.81.0.0/16 is directly connected, Ethernet0C 200.15.9.0/24 is directly connected, Serial0其中 C 表示直连路由，130.81.0.0/16是目的网络，Ethernet0是转发接口（下一跳地址），200.15.9.0/24是另一个目的网络，Serial0是该网络的转发接口（下一跳地址）。

2、静态路由这是一种由网管手工配置的路由路径。

网管必需了解路由器的拓扑连接，通过手工方式指定路由路径，而且在网络拓扑发生变动时，也需要网管手工修改路由路径。

路由表中的静态路由项目的形式如下：S 61.0.0.0/8 [1/0] via 201.15.9.11其中 S 表示静态路由，它告诉路由器遇到送往“61.0.0.0/8”网络的数据报就转发至“201.15.9.11”处，该地址是另一个路由器的地址。

静态路由只适合网络数量不多的场合。

3、默认路由这也是一种由网管手工配置的路由路径，它使路由器把所有地址不能识别的数据包通过指定的路径发送出去，由其它路由器进行处理。

默认路由的目的地址是 0.0.0.0/0，它可以和任何地址相匹配。

路由表中的默认路由项目的形式如下：S* 0.0.0.0/0 [1/0] via 201.15.9.11其中 S* 表示默认路由，201.15.9.11是下一跳地址。

默认路由可看作是静态路由的特例，而且维护代价较低。

H3C路由器简单配置流程H3C路由器简单配置流程一、前言H3C路由器是一款功能强大且易于配置的网络设备，本文将介绍H3C路由器的简单配置流程，帮助用户快速上手。

二、准备工作1·确认已获得H3C路由器的管理员权限。

2·准备一台连接H3C路由器的电脑。

3·获得H3C路由器的默认IP地质、用户名和密码。

4·确认所需配置信息，例如IP地质、子网掩码、网关等。

三、登录路由器1·打开电脑的浏览器，输入H3C路由器的默认IP地质。

2·输入管理员用户名和密码，登录。

四、基本配置1·“基本配置”，选择“系统配置”，进入系统配置界面。

2·在系统配置界面中，设置路由器的主机名和域名。

3·设置路由器的时钟。

4·设置路由器的管理IP地质、子网掩码和默认网关。

五、接口配置1·“接口配置”，选择“接口”。

2·选择需要配置的接口，“编辑”，进入接口配置界面。

3·在接口配置界面中，设置接口的IP地质、子网掩码、启动协议等。

4·根据需求设置其他接口配置，如VLAN、端口绑定等。

六、路由配置1·“路由配置”，选择“静态路由”。

2·“添加”，进入静态路由配置界面。

3·在静态路由配置界面中，设置目标网络、下一跳和出接口。

4·根据需求配置其他路由选项，如默认路由、策略路由等。

七、安全配置1·“安全配置”，选择“ACL”。

2·“添加”，进入ACL配置界面。

3·根据需求设置ACL规则，如允许或禁止特定IP地质或端口访问。

4·根据需求配置其他安全选项，如防火墙、VPN等。

八、保存配置1·在配置完成后，页面上的“保存”按钮，保存配置。

2·确认保存配置内容并重启路由器，使配置生效。

附件：本文档涉及附件，请参阅附件文件。

H3C配置经典全面教程(H3C路由器是一款功能强大且性能稳定的网络设备，经常被用作企业级网络中的核心设备。

本文将为您介绍H3C路由器的经典配置教程，帮助您更好地理解和使用这一设备。

1.连接到H3C路由器首先，您需要通过网线将电脑与H3C路由器连接起来。

确保网线连接正常，然后打开电脑上的终端仿真软件，如SecureCRT或PuTTY。

在软件中选择正确的串口号和波特率，点击连接按钮，即可与路由器建立连接。

2.进入路由器的命令行界面成功连接到路由器后，会出现一个登录提示符。

输入用户名和密码，按回车键确认。

默认情况下，H3C路由器的用户名和密码均为admin。

3.查看和修改路由器的基本配置在进入命令行界面后，可以输入一系列命令来查看和修改路由器的基本配置。

以下是一些常用的命令：- 查看路由器的配置信息：display current-configuration- 查看和修改路由器的主机名：display current-configuration ，include hostname / sysname [hostname]- 查看和配置路由器的IP地址：display current-configuration ，include interface [interface-name] / ip address [ip-address] [subnet-mask]- 查看和配置路由器的静态路由：display current-configuration ，include ip route-static [destination-network-address] [subnet-mask] [next-hop-ip-address]4.配置和管理VLANVLAN是虚拟局域网的缩写，用于将物理网络划分为逻辑上独立的多个虚拟网络。

以下是配置和管理VLAN的一些常用命令：- 创建VLAN：vlan [vlan-id]- 删除VLAN：undo vlan [vlan-id]- 查看VLAN信息：display vlan- 将端口加入VLAN：interface [interface-name] / port link-type access / port-link-type hybrid / port hybrid pvid vlan[vlan-id] / port hybrid untagged vlan [vlan-id]5.配置和管理静态路由静态路由是手动配置的路由项，用于指定数据包从一个网络到另一个网络的路径。
