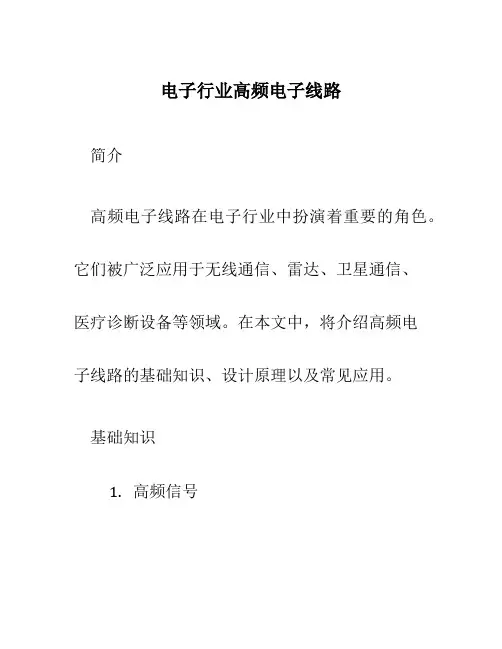

电子行业高频电子线路简介高频电子线路在电子行业中扮演着重要的角色。
它们被广泛应用于无线通信、雷达、卫星通信、医疗诊断设备等领域。
在本文中，将介绍高频电子线路的基础知识、设计原理以及常见应用。
基础知识1.高频信号高频信号是指频率高于1MHz的信号。
在高频电子线路中，频率通常在几十MHz到几百GHz 之间。
高频信号的特点是波长短、频率高、传输能力强。
2.电子线路元件高频电子线路中使用的元件与低频电子线路略有不同。
常见的高频元件包括电感、电容、晶体管、集成电路等。
这些元件在高频电子线路中起到重要的作用，具体将在后文中详细介绍。
设计原理1.传输线理论传输线理论是高频电子线路设计的基础。
传输线是一种将信号从一个点传输到另一个点的导线。
常见的传输线包括微带线、同轴电缆等。
了解传输线理论可以帮助设计师正确地选择传输线的特性阻抗、长度和宽度，以确保信号传输的质量。
2.匹配网络高频信号在传输过程中容易发生反射和衰减。
匹配网络的作用是使信号在传输过程中能够得到最大的功率传输，并尽量避免信号的反射。
匹配网络常用的类型包括L型匹配网络、T型匹配网络等。
3.滤波器滤波器用于过滤高频信号中的噪声和干扰，使得信号在特定频段上得到放大或衰减。
常见的滤波器类型包括低通滤波器、带通滤波器和带阻滤波器。
4.放大器放大器是高频电子线路中常见的元件之一。
放大器的作用是放大输入信号的幅度。
常见的放大器类型包括晶体管放大器、集成电路放大器等。
常见应用1.无线通信高频电子线路在无线通信领域中被广泛应用。
无线通信系统包括手机、无线电和卫星通信系统等。
高频电子线路在这些系统中起到信号调制、放大和解调等重要作用。
2.雷达雷达系统也是高频电子线路的典型应用之一。
雷达系统通过发送和接收无线信号来检测和跟踪目标。
高频电子线路在雷达系统中的作用是发射和接收高频信号，并进行信号处理。
3.医疗诊断设备高频电子线路在医疗诊断设备中也有重要的应用。
例如，X射线机、核磁共振仪等设备使用高频电子线路进行信号放大和处理，以实现准确的诊断结果。

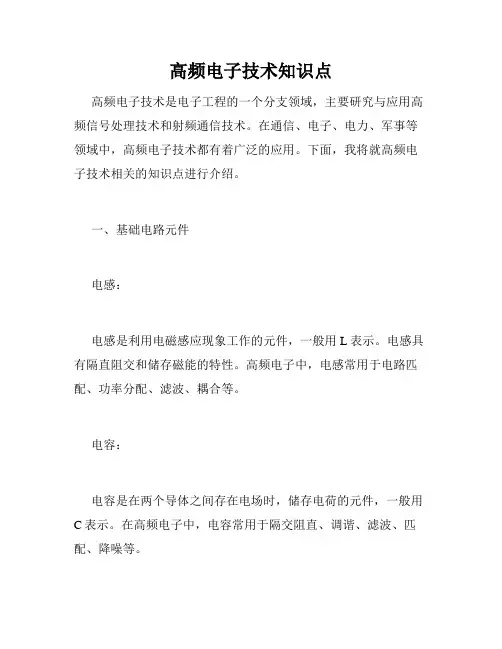

高频电子技术知识点高频电子技术是电子工程的一个分支领域，主要研究与应用高频信号处理技术和射频通信技术。
在通信、电子、电力、军事等领域中，高频电子技术都有着广泛的应用。
下面，我将就高频电子技术相关的知识点进行介绍。
一、基础电路元件电感：电感是利用电磁感应现象工作的元件，一般用L表示。
电感具有隔直阻交和储存磁能的特性。
高频电子中，电感常用于电路匹配、功率分配、滤波、耦合等。
电容：电容是在两个导体之间存在电场时，储存电荷的元件，一般用C表示。
在高频电子中，电容常用于隔交阻直、调谐、滤波、匹配、降噪等。
电阻：电阻是对电流流动的阻碍，一般用R表示。
在高频电子中，电阻常用于衰减、匹配、限流等。
二、射频器件管子：管子是射频放大中使用的一种器件，有普通三极管、场效应管、双极晶体管、集成放大器等。
管子有非常优秀的放大特性，广泛应用于射频功率放大、频率转换和混频等方面。
二极管：二极管主要用于小信号放大、检波、调制解调等。
常见的二极管有普通二极管、肖特基二极管、调制二极管、开关二极管等。
三极管：三极管在射频电路中被广泛应用，常见的三极管有高频三极管、大功率放大器三极管、全晶体三极管等。
三、射频传输线导线：导线也是射频电路中常见的元件，例如信号传输、匹配等器件组件。
导线的线径和长度会对射频信号的传输和损耗产生影响。
同轴电缆：同轴电缆是一种高频传输线路，具有很好的抗干扰性、低损耗特性和屏蔽性能。
同轴电缆具有较高的传输质量，常用于电缆电视、长距离干扰抑制等方面。
四、射频滤波器低通滤波器：低通滤波器可通过控制高频电路中的信号频率及其它参数，将高频电路中信号的高频成分滤除。
低通滤波器在通信系统中广泛应用，例如对去噪、数据整流处理等方面。
带通滤波器：带通滤波器是一种能够使某一频率范围内的信号通过的滤波器，可以通过对信号的频率范围的选择，使所需要的信号通过，而剩余的信号被滤除。
通常应用到在射频前端的所谓前置选频。
五、多路复用频分复用：频分复用是一种将多路低速信号合成成一个高速信号进行传输的技术。

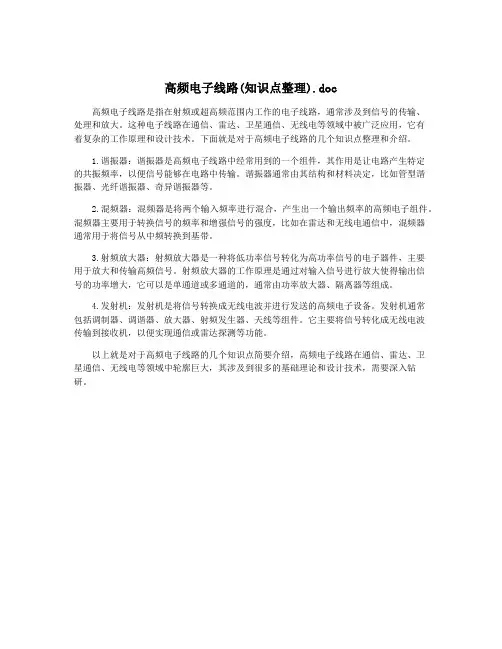

高频电子线路(知识点整理).doc
高频电子线路是指在射频或超高频范围内工作的电子线路，通常涉及到信号的传输、
处理和放大。
这种电子线路在通信、雷达、卫星通信、无线电等领域中被广泛应用，它有
着复杂的工作原理和设计技术。
下面就是对于高频电子线路的几个知识点整理和介绍。
1.谐振器：谐振器是高频电子线路中经常用到的一个组件，其作用是让电路产生特定
的共振频率，以便信号能够在电路中传输。
谐振器通常由其结构和材料决定，比如管型谐
振器、光纤谐振器、奇异谐振器等。
2.混频器：混频器是将两个输入频率进行混合，产生出一个输出频率的高频电子组件。
混频器主要用于转换信号的频率和增强信号的强度，比如在雷达和无线电通信中，混频器
通常用于将信号从中频转换到基带。
3.射频放大器：射频放大器是一种将低功率信号转化为高功率信号的电子器件，主要
用于放大和传输高频信号。
射频放大器的工作原理是通过对输入信号进行放大使得输出信
号的功率增大，它可以是单通道或多通道的，通常由功率放大器、隔离器等组成。
4.发射机：发射机是将信号转换成无线电波并进行发送的高频电子设备。
发射机通常
包括调制器、调谐器、放大器、射频发生器、天线等组件。
它主要将信号转化成无线电波
传输到接收机，以便实现通信或雷达探测等功能。
以上就是对于高频电子线路的几个知识点简要介绍，高频电子线路在通信、雷达、卫
星通信、无线电等领域中轮廓巨大，其涉及到很多的基础理论和设计技术，需要深入钻
研。

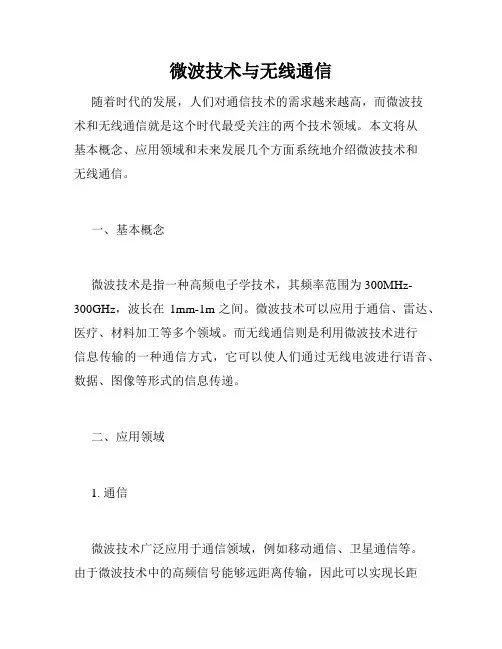

微波技术与无线通信随着时代的发展，人们对通信技术的需求越来越高，而微波技术和无线通信就是这个时代最受关注的两个技术领域。
本文将从基本概念、应用领域和未来发展几个方面系统地介绍微波技术和无线通信。
一、基本概念微波技术是指一种高频电子学技术，其频率范围为300MHz-300GHz，波长在1mm-1m之间。
微波技术可以应用于通信、雷达、医疗、材料加工等多个领域。
而无线通信则是利用微波技术进行信息传输的一种通信方式，它可以使人们通过无线电波进行语音、数据、图像等形式的信息传递。
二、应用领域1. 通信微波技术广泛应用于通信领域，例如移动通信、卫星通信等。
由于微波技术中的高频信号能够远距离传输，因此可以实现长距离、高带宽的通信。
而无线通信则成为了移动通信的重要手段，提供了更加灵活、方便的通信方式。
2. 雷达雷达是一种被广泛应用于军事、民用领域的检测技术。
微波技术可以承载雷达信号，在飞机、船舶、汽车等交通工具上实现运动状态的监测和避免碰撞。
同时，通过微波信号的反射与分析，雷达可以探测出目标的距离、方向、速度等信息，使得雷达成为了科技领域中最为重要的技术之一。
3. 医疗微波技术应用于医疗领域，主要是利用微波的穿透性和热效应来治疗一些疾病。
例如，利用微波热疗技术，医生可以治疗癌症、糖尿病等疾病，这种技术优点在于非侵入性、低风险、快速治疗等。
三、未来发展微波技术和无线通信是一个快速发展的领域，未来的发展也非常值得人们期待。
随着5G技术的普及，微波技术将会成为实现高速、稳定的无线通信的核心技术，而无线通信也将会嵌入到我们生活的方方面面。
此外，微波技术和无线通信在物联网、智能家居等领域的应用也将会越来越广泛。
总之，微波技术和无线通信作为信息技术领域中重要的一部分，其应用范围非常广泛，涉及到通信、雷达、医疗等多个领域。
未来，随着5G技术的普及和物联网的发展，该技术也将会步入一个更加光明的未来。

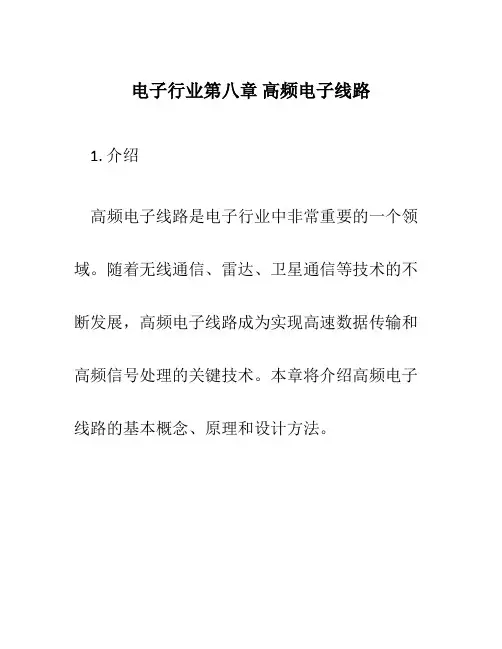

电子行业第八章高频电子线路1. 介绍高频电子线路是电子行业中非常重要的一个领域。
随着无线通信、雷达、卫星通信等技术的不断发展，高频电子线路成为实现高速数据传输和高频信号处理的关键技术。
本章将介绍高频电子线路的基本概念、原理和设计方法。
2. 高频电子线路基础知识2.1 高频信号特性在了解和设计高频电子线路之前，需要了解高频信号的特性。
高频信号具有频率高、波长短的特点，其传输和处理方式与低频信号有很大的不同。
高频信号常常需要考虑传输线路的阻抗匹配、反射损耗、时延和信号衰减等问题。
2.2 高频器件高频器件是高频电子线路的重要组成部分，包括高频放大器、射频开关、电磁波滤波器等。
这些器件的特性和参数对高频电子线路的性能有重要影响。
本节将介绍常用的高频器件的工作原理和设计要点。
3. 高频电子线路设计3.1 传输线路设计传输线路是高频电子线路设计中的重要组成部分，用于传输高频信号。
常用的传输线路包括微带线、同轴线等。
在设计传输线路时，需要考虑传输线路的长度、宽度、层间介质材料等因素。
3.2 高频功放设计高频功放是一种能够放大高频信号的电路，常用于无线通信系统和雷达系统中。
高频功放的设计需要考虑放大器的增益、输出功率、稳定性等因素。
3.3 射频开关设计射频开关是一种能够在高频信号下进行开关操作的器件，常用于无线通信和雷达系统中的信号切换。
射频开关的设计需要考虑开关速度、插入损耗、反射损耗等因素。
3.4 电磁波滤波器设计电磁波滤波器是一种用于滤除指定频率范围内的电磁波的器件，常用于高频通信系统中的波段选择和干扰抑制。
电磁波滤波器的设计需要考虑滤波器的带宽、通带损耗、回波损耗等参数。
4. 高频电子线路仿真与测试高频电子线路的仿真和测试是设计和验证高频电子线路性能的重要手段。
通过仿真和测试可以评估高频电子线路的性能，并进行必要的优化。
本节将介绍常用的高频电子线路仿真软件和测试设备。
4.1 电磁场仿真软件电磁场仿真软件能够模拟高频信号在电磁场中的传播和相互作用，帮助设计师优化高频电子线路结构。
