《形状记忆材料》PPT课件

*
60 oC
C
O
H 2C
C
n
CH2
H2
C
C
*
m
C
O
O (C H 2 C H 2 O )n H
O H 2C
CH2
O
O
(C H 2 C H 2 O )n H H 2C
CH 2
N
H 3C
CH3
N
H 3C
CH 3
80℃ H O B A
H 2C
CH 3 C
n
CH2
CH3
H2
C
C
m
C
O
O ( C H 2C H 2O ) n - H
形状记忆热收缩管用于异径管的连接
形状记忆铆钉的连接 易于脱卸的形状记忆聚合物敷料
制备保暖透湿织物 形状记忆材 料都有一记忆触发温度Ttrig，当环 境温度低于Ttrig时，聚合物大分子 链段的运动处于冻结状态，分子
链排列致密，阻止了热、气体等
的传递，因此低温下具有良好的 保暖性。当环境温度高于Ttrig时， 高分子链段解冻，其链间间隙明
3 共聚法
将两种不同转变温度（Tg或Tm）的高分子材料聚合成嵌段 共聚物。由于一个分子中的两种（或多种）组分不能完全相容 而导致了相的分离，其中Tg（或Tm）低的部分称为软段，Tg （或Tm）高的部分称为硬段。通过共聚调节软段的结构组成 、分子量以及软段的含量来控制制品的形变回复温度和回复应 力等，从而可以改变聚合物的形状记忆功能。
4. 分子自组装
应用自组装方法、利用分 子间的非共价键力构筑超分子材 料。
但目前的超分子形状记忆 材料都是以静电作用力或高分子 间的氢键作用为驱动力，要求聚 合物含有带电基团或羟基、N、 O等易于形成氢键的基团或原子， 因此种类有限。

形状记忆效应 马氏体
高温奥氏体快速冷却形成的体心立方 体心 体心立方或体心 体心立方 四角（正方）相。 四角
马氏体相变
由高温奥氏体（面心立方相）转变为低温马氏 体（体心立方或体心四角相）的无扩散 无扩散性相变。 无扩散 主要特征是： 主要特征 替换原子无扩散（成分不改变，近邻原子关系 替换原子无扩散 不改变） 切变（母相和马氏体之间呈位向关系） 切变 形状改变（抛光面呈现浮突） 形状改变
防止树脂 流动并记 忆起始态 的固定相
形状记忆聚合物
Back>>
固定相
聚合物交联结构或部分结晶结构， 聚合物交联结构或部分结晶结构，在工作温度 范围内保持稳定， 范围内保持稳定，用以保持成型制品形状即记忆 起始态。 起始态。
可逆相
能够随温度变化在结晶与结晶熔融态（ 能够随温度变化在结晶与结晶熔融态（Tm） 或玻璃态与橡胶态间可逆转变（Tg），相应结构 或玻璃态与橡胶态间可逆转变（ ），相应结构 发生软化、硬化可逆变化—保证成型制品可以改 发生软化、硬化可逆变化 保证成型制品可以改 变形状。 变形状。
形状记忆聚合物
Back>>
电致感应型SMP 电致感应型SMP
它是热致型 热致型形状记忆高分子材料与具有导电 热致型 导电 性能物质（如导电炭黑、金属粉末及导电高分子 性能 等）的复合材料 复合材料。 复合材料 其记忆机理与热致感应型形状记忆高分子相 同, 该复合材料通过电流产生的热量使体系温度 升高, 致使形状回复, 所以既具有导电性能，又 具有良好的形状记忆功能。
形状记忆陶瓷
陶瓷材料具有优良的物理性质，但不能在室温下 进行塑性加工，性质硬脆，因而限制了它的许多 应用。 在陶瓷中已经发现两种机制产生的形状记忆效应 1）粘弹性机制导致的形状回复 粘弹性机制导致的形状回复； 粘弹性机制导致的形状回复 2）和金属合金中相类似的马氏体相变及逆相变 和金属合金中相类似的马氏体相变及逆相变 有关的形状记忆；其中，马氏体可以是热诱发的 有关的形状记忆 ，应力诱发的，或外电场（磁场）诱发的。

其中，应力－应变关系表现出明显的非线性，这种非线性 弹性和相变密切相关，叫相变伪弹性(Transformation Pseudoelasticity)，也叫超弹性。
2020/10/21
24
形状记忆合金发生超弹性变形的应力应变曲线
(Ms温度以上加载）
2020/10/21
25
形状记忆合金的相变伪弹性和热弹性马氏体相变在本 质上是同一现象。
60
40
20
0
270
290 310 330 350 温度/K
MS AS 275K
环境温度
2020/10/21Cu-34.1-Zn-1.8Sn合金Ms与拉伸应力的关系
23
相变伪弹性（超弹性）
产生热弹性M相变的形状记忆合金，在Ms温度以上由应力 诱发产生的M只在应力作用下才能稳定存在，应力一旦解除， 立即产生逆相变，回到母相状态，在应力作用下产生的宏观变 形也随逆相变而完全消失。
应力所加对象 不同：
前述(彼)： 马氏体 此：奥氏体
施加应力前后
前述(彼)： 无
有无M相变：
此：有
2020/10/21
22
当形状记忆合金受到的剪切分应力小于滑移变形或孪生变 形的临界应力时，即使在Ms之上也会发生应力诱发M相变，即 外部应力使相变温度上升。
应力/MPa 140
120
加载
100
卸载
80
2020/10/21
37
性能特点： 优点：制造加工容易，价格便宜，具有良好的记忆
性能，相变点可在一定温度范围内调节，不 同成分的Cu-Zn-A1合金相变温度不同。
缺点：强度较低，稳定性及耐疲劳性能差，不具有 生物相容性。
2020/10/21

第十八章 机敏材料和智能材料
第十八章 机敏材料和智能材料
二、形状记忆合金 （三）形状记忆合金的应用 （3）汽车工业 （4）兵器工业 （5）航空航天工业
第十八章 机敏材料和智能材料
二、形状记忆合金 （三）形状记忆合金的应 用 （6）医疗器械
用于矫正牙齿拱 形金属丝、血凝块 过滤器、脊椎矫正 棒、人工股关节、 接骨板、人工肾微 型泵、人工心脏收 缩活门，手术固定 器和避孕器具等。
第十八章 机敏材料和智能材料
一、形状记忆材料的概念
第十八章 机敏材料和智能材料
一、形状记忆材料的概念 形状记忆材料 （shape memory materials，简称 SMM）是指具有一定初始形状的材料经形变并固定成另一 种形状后，通过热、光、电等物理剌激或化学剌激的处 理又可恢复成初始形状的材料。 包括: 形状记忆合金 高聚物 陶瓷
特性 晶粒度/μm 转变温度/℃ Tas-Taf/℃ 回复应力／MPa 单向形状记忆 双向形状记忆 107次之后
NiTi 1-10 -50-100 30 400 ８％ 6.0％ 0.5%
CuZnAl 50-100 -200-170 10-20
200 ５％ 1.0％ 0.5%
CuAlNi 25-60 -200-170 20-30
发生拟弹性形变时，诱发了马氏体相变，去除外力 后，又发生马氏体逆相变，恢复原状。(为什么)
第十八章 机敏材料和智能材料
二、形状记忆合金 （三）形状记忆合金的应用 （1）机械工业
SMA弹簧逆相变 伸长? 缩短?
SMA弹簧元件温度-位移特性测量装置原理图
SMA弹簧元件在一定负载下的温度-位移曲线
（3）去掉外力后塑性变形保留而形状 L +ε 不变。

2
存在的问题
如材料成本、可靠性和循环寿命等方面的挑战来自需要不断研究和改进。3
发展前景
形状记忆合金将在未来的科技进步中发挥重要作用，为我们的生活带来更多便利 和创新。
结语
形状记忆合金的重要性
它不仅是一种材料，更是未来科 技发展的重要组成部分，将引领 我们走向更智能、高效的未来。
发挥形状记忆合金的作用
《形状记忆合金》PPT课 件
欢迎参加本次《形状记忆合金》PPT课件！在这里，我们将探索这项未来科技 的定义、原理、特点，以及其在医疗器械、航天航空、汽车工业等领域中的 应用。
什么是形状记忆合金
形状记忆合金是一种具有记忆效应的材料，可以在受力变形后回复到其原始 形状。它的原理是基于相变的晶体结构变化，拥有独特的特点。
包括熔融法、固相法和合金化 方法等，每种方法都有其适用 场景和优缺点。
制备工艺流程
从原料的选择和预处理到形状 记忆合金的合成和后处理，需 要严谨的工艺流程和控制。
实验室制备实例
展示了形状记忆合金在实验室 中的成功制备实例，为进一步 研究和应用提供了基础。
形状记忆合金的未来发展
1
发展趋势
形状记忆合金将更加智能化和多功能化，结合其他材料和技术创新，应用领域将 不断扩大。
我们需要不断挖掘和应用形状记 忆合金的潜力，创造更多创新性 和实用性的产品和解决方案。
致谢
感谢您参与本次《形状记忆合金》 PPT课件，希望展示的内容能够 给您带来启发和收获。
形状记忆合金的应用
医疗器械
应用于支架、植入物等医疗设备，可提高患者的 治疗效果和舒适度。
汽车工业
在车身和发动机中应用，具有降噪、减振和节能 的优势。
航天航空

4.1.2 主要几类形状记忆合金
Ti-Ni基形状记忆合金 Cu基形状记忆合金 Fe基形状记忆合金
形状记忆合金的应用
形状记忆合金片断
形状记忆材料 1、Ti-Ni基形状记忆合金
优点：记忆效应优良、性能稳定、生物相容性好 缺点：制造过程较复杂，价格高昂
Ti-Ni合金通过在1000℃左右固溶后，在400℃ 进行时效处理，再淬火得到马氏体。
形状记忆材料
在Af 温度以上变形，因应力使Ms升高，发生M转 变，应力一旦解除，因Af点低于环境温度，立即产 生逆相变，回到母相状态，在应力作用下产生的宏 观变形也随逆相变而完全消失。
其中应力与应变的关系表现出明显的非线性，这种 非线性弹性和相变密切相关，叫做相变伪弹性，即 超弹性。
形状记忆材料

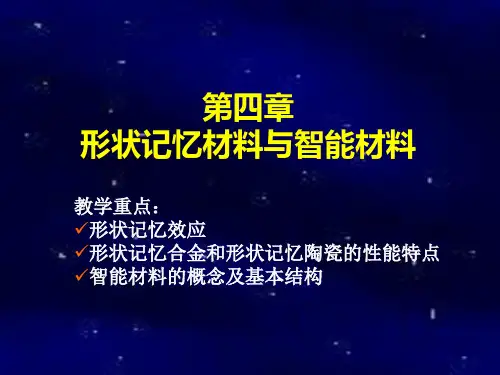

第四章 形状记忆材料与智能材料
教学重点： ✓形状记忆效应 ✓形状记忆合金和形状记忆陶瓷的性能特点 ✓智能材料的概念及基本结构
形状记忆材料和智能材料
4.1 形状记忆材料 4.2 智能材料
形状记忆材料和智能材料 Ti-Ni形状记忆合金制造的人造卫星天线
形状记忆材料
具有形状记忆效应的材料——形状记忆材料
形状记忆效应(Shape Memory Effect ,简称SME) 形状记忆效应——将材料在一定条件下进行一定限度
以内的变形后，再对材料施加适当 的外界条件，材料的变形随之消失 而回复到变形前的形状的现象。
形状记忆效应实验演示片断1
形状记忆材料
具有形状记忆效应的金属，通常是由2种以上的金 属元素构成的合金，故称为形状记忆合金 (Shape Memory Alloys，简称SMA)。
形状记忆材料 (1) Ti-Ni基记忆合金中的基本相和相变 在Ti-Ni二元合金系中有TiNi、Ti2Ni和Ti3Ni三种金 属间化合物。

高耐热SMA
[ 2 31]
Cu-24Al-3Mn合金淬火态马氏体透射电镜衍衬像和电子衍射花样 _
(a)淬火态衍衬像； _ _ (b) [010]_ 晶带轴衍射斑； (c) [461] _ _ 晶带轴衍射斑；
_
_
(d)[231]晶带轴衍射斑；(e)[10151]晶带轴衍射斑；(f) [232]晶带轴衍射斑
母相与马氏体相变的晶体学可逆性与有序点阵具有密切的 关系，晶体学可逆性通过有序点阵的形成自动得到保障，在母 相→马氏体→母相的转变循环中，母相完全可以恢复原状。这 就是单程记忆效应的原因。上图中：a.将母相冷却到点以下进 行马氏体相变，母相的一个晶粒内会生成许多惯习面位向不同， 但在晶体学上是等价的马氏体，把这些惯习面位向不同的马氏 体叫做马氏体变体(Variant),马氏体变体一般有24种，由于相 邻变体可协调地生成，微观上相变应变相互抵消，无宏观变形； b.马氏体受外力作用时（加载），变体界面移动，相互吞食， 形成马氏体单晶，出现宏观变形；
宽滞后铜基记忆合金热收缩管接头的研制
SMA管接头应用原理
记忆管接头的优越性：
记忆管接头的优点： 用记忆管接头进行管道等的连接，具有装配 工艺简单、无污染等优点，在连接密集部件、 不可焊部件、人类不易达到区域的工程部件 （如深水工程、太空工程）、异种材料的连 接等方面更显示了其优越性。
传统铜基记忆合金管接头的缺点：
形状记忆原理 及应用
形状记忆合金（shape memory alloy）作为一种新型功能 材料已经被广泛使用。该合金可以认为是始于1963年美国海 军武器试验室（Naval Ordianace Laboratory）W.J.Buehler博 士的研究小组对TiNi合金的研究。他们发现TiNi合金构件因为 温度不同，敲击时发出的声音明显不同，这说明该合金的声 阻尼性能和温度相关。进一步研究发现，等原子比TiNi合金具 有良好的形状记忆效应。后来TiNi合金作为商品进入市场，给 等原子比的TiNi合金商品取名为NiTinol，后面的三个字母就是 该研究室的3个英文单词的第一个字母。目前形状记忆合金已 广泛应用于航空、航天、能源、汽车工业、电子、医疗、机 械、建筑、服装、玩具等各个领域。 形状记忆材料主要包括形状记忆合金、形状记忆陶瓷和形 状记忆聚合物，其记忆机制各不相同。本章将对与热弹性马 氏体相变有关的形状记忆效应做基础性介绍。

形状记忆合金的用途归纳
<1>汽车：后雾灯罩、手动变速箱的防噪音装置、燃 料蒸发气体排出控制阀；<2>电子设备：电子炉灶换 气门的开闭器、空调风向自动调节器、咖啡牛奶沸腾 感知器、电饭锅压力调节器、电磁调理器过热感知器、 温泉浴池调理器等；<3>安全器具：过热报警器、火 灾报警器、烟灰缸灭火栓等；<4>医疗方面：人工牙 根、牙齿矫正丝、导线等；<5>生活用品：自动干燥 库门开闭器、卫生间洗涤器水管转换开关、空调进出 口风向调节器、浴池保温器、玩具、路标方向指示转 换器、家庭换气门开闭器、防火挡板、净水器热水防 止阀、恒温箱混合水栓温度调节阀、眼镜固定件、眼 镜框架、胸罩丝、钓鱼线、便携天线、装饰品等.
形状记忆合金的分类
〔1〕单程记忆效应 形状记忆合金在较低的温度下变形,加热后可恢
复变形前的形状,这种只在加热过程中存在记忆效应
某些合金加热时恢复高温相形状,冷却时又能恢 复低温相形状,称为双程记忆效应. 〔3〕全程记忆效应
加热时恢复高温相形状,冷却时变为形状相
形状记忆效应与形状记忆合金
一般金属材料受到外力作用后,首先发生弹性 变形,达到屈服点,就产生塑性变形,应力消除后 留下永久变形.但有些材料,在发生了塑性变形 后,经过合适的热过程,能够回复到变形前的形 状,这种现象叫做形状记忆效应〔SME〕.
具有形状记忆效应的金属一般是两种以上金属 元素组成的合金,称为形状记忆合金〔SMA〕
在室温下用形状记忆合金制 成抛物面天线,然后把它揉成 直径5厘米以下的小团,放入 阿波罗11号的舱内,在月面上 经太阳光的照射加热使它恢 复到原来的抛物面形状.这样 就能用空间有限的火箭舱运 送体积庞大的天线了.
形状记忆合金的用途〔二〕

2.1
Ti-Ni系形状记忆合金
目前研究得最全面、记忆性能最好、实用性强的合金材料
优点：记忆效应优良、性能稳定、生物相容性好是目前唯一 作为生物医学材料的形状记忆合金。
缺点：制造过程较复杂，价格高昂
Ti-Ni合金通过在1000℃左右固溶后，在400℃ 进行时效处理，再淬火得到马氏体。
在Ti-Ni合金中添加少量的第三元素，将会引起合金 中马氏体内部的显微组织发生显著变化，同时可能导致马
日本杰昂公司 开发出了以聚 酯为主要成分 的聚酯——合 金类形状记忆 聚合物。
形状记忆材料的种类
形状记忆合金 形状记忆陶瓷 形状记忆聚合物
形状记忆材料
一、
形状记忆效应
• 形状记忆效应
• 马氏体相变
• 形状记忆机理
1.1形状记忆效应
具有一定形状（初始形状）的固体材料，在某一 低温状态下经过塑性变形后（另一形状），通过加 热到这种材料固有的某一临界温度以上时，材料又 恢复到初始形状，这种效应称为形状记忆效应。
形状记忆过程中晶体结构的变化
• 从微观来看，形状记忆效应是晶体结构 的固有变化规律。通常金属合金在固态 时，原子按照一定规律排列起来，而形 状记忆合金的原子排列规律是随着环境 条件的改变而改变的。
• 形状恢复的推动力是由在加热温度下母 相和马氏体相的自由能之差产生的。
二、
形状记忆合金
• 具有形状记忆效应的合金叫形状记忆合金(Shape Memory Alloy，简称SMA)。它是通过热弹性与马 氏体相变及其逆相变而具有形状记忆效应的由两 种以上金属元素所构成的材料。
有记忆的金属
60年代初的一天，美国海军军械实验室的研究人员领来 了一批镍钛合金丝，也许是制造过程中处理不当，合金丝被 弄弯了，他们只能一根一根地将合金丝校直。有人顺手把校 直的合金丝堆放在炉子的旁边。这时意外的事情发生了，一 些校直的的合金丝在炉温的烘烤下，不一会儿就恢复到原来 弯曲的形状。于是不得不重新校直合金丝。起初，他们没有 在意，还是把校直的合金丝堆放在炉旁，结果合金丝又弯曲 了，这种现象重复出现了多次，直到人们把校直的合金丝换 了一地方堆放，不再受到炉温的烘烤以后，合金丝才继续保 持挺直的形状。 军械实验室的研究人员紧紧地抓住了上述的意外的事情， 开展反复的实验研究，终于发现含50%镍和50%钛的合金在温 度升高40℃以上时，能“记住”自己原来的形状。

形状回复率η ：
η (%)=(l1-l2)/( l1-l0)×100％
母相态的原始形状（若以长度表示）为l0，马氏体态 时经形变（若为拉伸）为l1，经高温逆相变后为l2
11.1.2
马氏体相变
淬火：将材料快速冷却至一定介质使其发生相
变的过程。
马氏体：是高温奥氏体快速冷却形成的体心立
方或体心四角(正方)相。
图11-8 Ni-Ti-Nb宽滞记忆合金管接头与传统连接的比较
最初管接头所采用的合金为Ni-Ti和Ni-Ti-Fe合金，安装前必须保存在液氮中， 实际应用很不方便。
图11-9 记忆合金同轴电缆紧固圈
图11-10 形状记忆合金紧固铆钉
尾部开口状，紧固前，把铆钉在干冰中冷却后把尾部拉直，插入被紧固 件的孔中，温度上升产生形状恢复，铆钉尾部叉开实现紧固。
图11-20 应用形状记忆叠层装置的机械夹持器 20层，200V，4ms的脉冲使4mm的陶瓷位移4um，尖 端位移30um
11.4
形状记忆聚合物
• 聚合物形状记忆机理 • 几种主要的形状记忆聚合物 • 形状记忆高聚物的应用
形状记忆高聚物(shape memory polymers，简写SMP)：
（2）飞行器用天线
图11-11 人造卫星天线的示意图
图11-12 形状记忆合金月面天线的自动展开示意图
美国字航局(NASA) 利用Ti-Ni合金加工制成半球状的月面天线，先加以 形状记忆热处理，压成一团，阿波罗运载火箭送上月球表面，小团天线 受太阳照射加热恢复原状，即构成正常运行的半球状天线，
（3）驱动元件
利用记忆合金在加热时形状恢复的同时其恢复力
可对外作功的特性，制成各种驱动元件。
结构简单，灵敏度高，可靠性好。

但目前的超分子形状记忆 材料都是以静电作用力或高分 子间的氢键作用为驱动力，要 求聚合物含有带电基团或羟基、 N、O等易于形成氢键的基团 或原子，因此种类有限。
彭宇行等又利用聚 （丙烯酸-co-甲基丙烯 酸甲酯）交联网络与聚 乙二醇（PEG）间的氢 键作用力作为驱动力制 备了具有良好形状记忆 性能的P(AA-coMMA)-PEG形状记忆 材料，形变恢复率几乎 可以达到99%。
22
热致感应型SMP制备方法
交联法
制备方法
共聚法 分子自组装
23
热致感应型SMP制备方法—交联法 1. 化学交联法
用该法制备热固性SMP制品时常采用两步法或多步 技术，在产品定型的最后一道工序进行交联反应，否 则会造成产品在成型前发生交联而使材料成型困难。
例如：可用亚甲基双丙烯酰胺(MBAA)做交联剂，将 丙烯酸十八醇酯(SA)与丙烯酸(AA)交联共聚，合成了具 有形状记忆功能的高分子凝胶。
18
A B
(3)冻结变形：在外力保持下冷却，可逆相结晶硬化，卸除外
力后材料仍保持B形状，得到稳定的新形状即变形态。(二次
成型)此时的形状由可逆相维持，其分子链沿外力方向取向、
冻结，固定相处于高应力形变状态。
19
A B
(4)形状恢复：将变形态加热到形状恢复温度如Tg，可逆相软 化而固定相保持固化，可逆相分子链运动复活，在固定相的恢
32
3.光致感应型SMP
将某些特定的光致变色基团（PCG）引入高 分子主链和侧链中，当受到光照射时（通常是 紫外 光），PCG就会发生光异构反应，使分子 链的状态发生显著变化，材料在宏观上表现为 光致形变，光照停止时，PCG发生可逆的光异 构化反应，分子链的状态回复，材料也回复其 初始形状。
