dcs控制方案一、概述DCS（分布式控制系统）是一种基于计算机网络和现场总线技术的自动化控制系统。
它可以集成各类控制设备、执行器和传感器，并通过高效的数据通信实现对生产过程的监控和控制。
本文将详细介绍DCS控制方案的设计与实施。
二、系统组成1. 硬件方案DCS控制方案的硬件组成主要包括控制器、输入/输出模块、执行器和传感器等。
控制器具备高性能的数据处理能力，负责控制算法的执行和监控系统的运行。
输入/输出模块则负责与外部设备进行数据交互，传输控制信号和采集过程数据。
执行器和传感器承担着实际动作和信号采集的任务，将系统状态信息反馈给控制器。
2. 软件方案DCS控制方案的软件方案是整个系统的核心。
它包括了实时嵌入式操作系统、控制算法、监视系统以及人机界面等。
实时嵌入式操作系统保证了系统的高可用性和稳定性，控制算法则实现了对生产过程的精确控制。
监视系统通过对采集到的数据进行分析和处理，提供运行状态的监控报告和故障诊断。
人机界面提供了直观友好的操作界面，方便操作人员进行实时监控和调整参数。
三、DCS控制方案设计1. 系统需求分析在设计DCS控制方案之前，需要对待控制的生产过程进行全面的需求分析。
包括对工艺流程、设备性能要求、安全性要求和监控需求等进行详细的了解。
通过充分了解系统需求，才能制定出符合实际情况的控制方案。
2. 系统结构设计根据分析得出的系统需求，进行系统结构设计。
将整个生产过程划分为若干个子系统，根据不同的功能和控制需求进行模块化设计。
同时考虑实时性、可靠性和安全性等因素，确定控制器和传感器的布置位置，以及各个子系统之间的数据通信方式。
3. 控制算法设计根据生产过程的特点和控制需求，设计合理的控制算法。
可以采用传统的PID控制算法，也可以结合先进的模糊控制、神经网络控制或模型预测控制等。
控制算法需要综合考虑系统的稳定性、鲁棒性和响应速度，以实现对生产过程的精确控制。
四、DCS控制方案实施1. 系统集成根据设计方案，进行硬件设备的安装和网络连接。

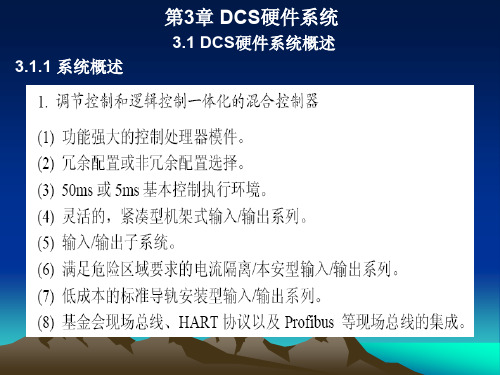

DCS系统硬件介绍DCS（分布式控制系统）是一种用于监测和控制工业过程的系统。
它由硬件和软件组成，其中硬件主要起到连接、操作和控制各种设备和传感器的作用。
下面将详细介绍DCS系统的硬件组成。
1.控制器：控制器是DCS系统的核心组件之一、它可以是常见的PLC （可编程逻辑控制器），也可以是嵌入式计算机。
控制器负责接收和处理传感器和执行器的信号，并根据预先设定的逻辑和算法来控制和调节过程变量。
2. 通信模块：DCS系统中的通信模块用于设备之间的数据传输和通信。
通信模块通常包括各种接口和协议，如以太网、串口、Modbus等。
这些通信模块使得DCS系统能够与各种设备、传感器和执行器进行连接和通信，实现数据的采集和传输。
3.输入/输出模块：输入/输出模块用于将物理变量转换为数字信号，并将数字信号转换为物理变量。
它负责接收传感器的模拟信号，并将其转换为数字信号，然后传输给控制器进行处理。
同时，它还能将控制器产生的数字信号转换为物理信号，以控制执行器的运动。
4.人机界面：人机界面是DCS系统中与操作人员交互的界面设备。
它可以是触摸屏、显示屏或者键盘等设备。
人机界面提供了直观的操作界面，使操作人员能够通过它来监视和操作工业过程。
它可以显示过程变量、报警信息和操作界面，同时还可以接收操作人员的命令和操作。
5.服务器：DCS系统中的服务器用于存储和管理系统的数据。
服务器负责存储历史数据、报警信息和配置文件等。
它还负责数据的备份和恢复，以保证系统的可靠性和稳定性。
服务器通常还具备远程访问功能，使得操作人员可以通过互联网来访问和配置DCS系统。
6.电源供应：DCS系统中的设备和模块都需要稳定和可靠的电源供应。
电源供应可以是交流电源或直流电源，根据实际需求进行选型。
稳定的电源供应是DCS系统正常运行的基础，它能够防止系统因电力故障而导致的数据丢失和系统崩溃。
7.机架和插槽：机架和插槽是DCS系统中用于安装和固定各种模块和设备的结构件。
dcs控制方案概述：DCS（Distributed Control System，分散控制系统）是一种广泛应用于工业自动化领域的控制系统。
本文将探讨DCS控制方案的设计与实施，从硬件、软件和网络等方面进行详细介绍。
一、硬件设计1. 主控制器主控制器是DCS系统的核心组件，负责协调各个子系统的运行。
主控制器应选择高性能、稳定可靠的设备，并考虑扩展性以应对未来的需求。
2. 输入/输出模块输入/输出模块用于与现场设备进行数据交换。
在选择输入/输出模块时，需考虑与现有设备的兼容性、通信协议以及模块数量和种类的需求。
3. 人机界面人机界面是操作员与DCS系统进行交互的重要途径。
界面设计应简洁直观，具备良好的可用性。
可采用触摸屏、图形化界面等技术，方便操作员进行监控和控制。
二、软件开发1. 系统配置在DCS的软件开发中，首先需要进行系统配置。
配置工作包括设备信息录入、通信参数设置、遥控遥测点位定义等。
合理的系统配置有助于提高系统的稳定性和可靠性。
2. 控制逻辑编程控制逻辑编程是DCS控制方案的核心部分。
编程时应根据实际需求进行逻辑的设计和实现，确保系统具备可靠的自动控制能力。
同时，编程过程中要注重代码的可读性和可维护性。
3. 报警与事件处理DCS系统应具备报警和事件处理功能，及时向操作员提供异常情况的提示和处理建议。
在软件开发过程中，需要设定相关的报警和事件触发条件，并制定相应的处理策略。
三、网络建设1. 网络拓扑结构DCS系统的网络结构应具备可靠性和可扩展性。
通常采用冗余网络拓扑结构，以确保系统在部分网络故障情况下能够正常运行，并能够方便地扩展新设备。
2. 网络安全DCS系统的网络安全至关重要。
应采取一系列措施，如建立防火墙、加密通信、访问控制等，保障系统的安全性和稳定性。
3. 数据通信DCS系统中各设备之间的数据通信是系统正常运行的基础。
需要选择适用的通信协议和传输方式，确保数据的准确性和及时性。
四、方案实施与调试1. 设备安装与连线按照设计方案进行设备的安装和连线工作。
