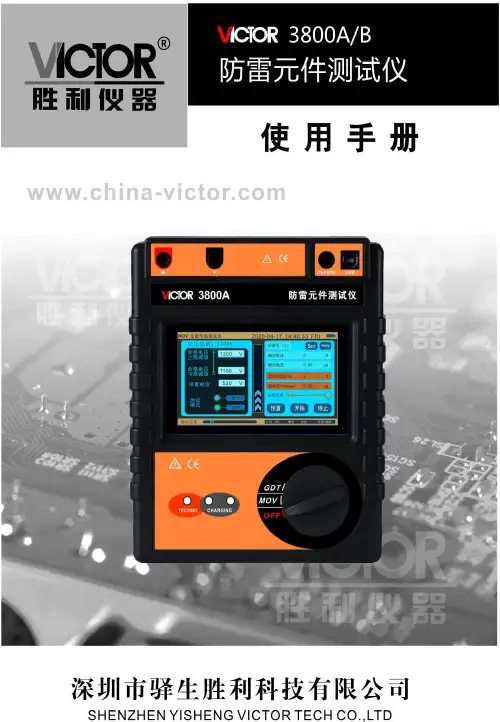

目录注意 (1)一．简介 (2)二．量程与测量精度 (3)三.其它技术参数 (3)四.仪表结构 (4)五．使用方法 (5)1、压敏电阻测试 (5)2、放电管测试 (8)3、绝缘电阻测试（仅限B型产品） (10)4、软件下载 (12)六.注意事项 (12)七．装箱单 (12)注意感谢您购买了本公司的VICTOR3800系列智能型防雷元件测试仪，为了更好地使用本产品，请一定：——详细阅读本用户手册。
——遵守本手册所列出的操作注意事项。
◆任何情况下，使用本测试仪应特别注意安全。
◆本仪表根据IEC61010安全规格进行设计、生产、检验。
◆点击屏幕的“HELP”即可弹出操作方法，有效指引用户操作仪表◆使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
◆正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
◆测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。
◆测量过程中，严禁接触裸露导体及正在测量的回路。
确认导线的连接插头已紧密地插入仪表接口内。
◆仪表输出高压，请务必连接好测试线，手离开测试线后才按测试键进行测试,否则有触电危险。
◆请勿在潮湿、易爆环境中操作。
请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放测试仪。
◆精密仪器，须定期保养，保持机身、测试线清洁，请勿摔压。
◆使用、拆卸、维修本测试仪，必须由有授权资格的人员操作。
◆由于本测试仪原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
◆测试仪及手册上的“”危险标志，使用者必须依照指示进行安全操作。
一．简介VICTOR3800系列智能型防雷元件测试仪用于测量各种压敏电阻（MOV）和气体放电管（GDT）性能参数测试，仪表具有独特的高压短路保护、过流保护功能，专业级的参数设置功能、高压限值设定、升压速度设定、合格范围设定、合格判断筛选、自动量程调节等功能。
还具有单件测试模式、连续测试模式功能，特别适合批量元件测试。
防雷元件测试仪校准装置申请书一、防雷元件测试仪校准装置的需求背景。
您知道吗？在咱们日常的很多场景里，防雷元件测试仪可是个相当重要的家伙呢。
就比如说在一些电力设施呀，通信基站呀，还有各种电子设备比较集中的地方，防雷元件测试仪能够帮助检测那些防雷元件是不是正常工作的。
可是呢，这测试仪要是不准了，那可就麻烦大啦。
就像我们在做实验或者实际检测的时候，如果测试仪本身就有偏差，那检测出来的结果肯定也是错的，就好比用一把刻度不准的尺子去量东西，得到的长度肯定不对呀。
所以呢，我们就特别需要一个校准装置来确保防雷元件测试仪的准确性。
二、目前面临的问题。
三、校准装置能带来的好处。
有了这个防雷元件测试仪校准装置呀，那可就不一样喽。
它就像是一个精准的小管家，能把测试仪管得服服帖帖的。
首先呢，它能让我们的测试结果变得超级准确。
这样一来，我们在对防雷元件进行检测的时候，就能够清楚地知道哪些元件是真的有问题，哪些是正常的。
这不仅能够提高我们的工作效率，还能节省很多不必要的开支呢。
有了准确的测试结果，我们就能更好地保障那些依赖防雷元件的设备的安全啦。
无论是大的电力系统，还是小小的通信设备，都能在雷电天气里安然无恙。
这就像是给它们都穿上了一层可靠的防护服一样。
四、我们对校准装置的一些期望。
五、申请的诚意。
我们真的是特别迫切地需要这个防雷元件测试仪校准装置。
这对我们来说，就像是沙漠里的人需要水一样重要。
我们会好好地爱护这个装置的，如果申请成功了，我们会安排专门的人员负责它的保管和维护，确保它一直都能正常工作。
而且呀，我们也会积极地利用这个校准装置来提高我们的工作质量，让防雷元件的检测工作变得更加科学、准确。
我们真心希望能够得到这个校准装置，让我们的工作能够更加顺利地进行下去。
防雷接地电阻测试仪使用方法一、概述防雷接地电阻测试仪是一种用于测量接地电阻的设备，主要用于防雷接地系统的检测与评估。
本文将介绍防雷接地电阻测试仪的使用方法，以帮助用户正确使用该设备进行接地电阻测量。
二、设备准备1.确保测试仪已经接通电源，并处于正常工作状态。
2.准备好测试仪的探针，确保其表面清洁。
三、连接测试仪1.使用测试仪的电缆连接器将测试仪与待测的接地系统相连接。
确保连接牢固，避免因松动而导致测试结果不准确。
2.正确连接测试仪的探针。
接地系统通常具有多个接地电极，需要依次使用探针进行测试。
将探针分别连接到接地电极上，确保紧固良好。
四、开始测试1.打开测试仪的电源开关，确保其处于工作状态。
2.根据测试仪的指示，选择合适的测试方式。
常见的测试方式包括点线电阻测试和接触电阻测试，根据具体情况选择适合的方式进行测量。
3.按下测试按钮，开始进行接地电阻测量。
测试仪会自动测量接地电阻，并在显示屏上显示测量结果。
4.根据测试结果，判断接地电阻是否符合要求。
通常，工业领域的接地电阻要求不超过某个特定标准值。
根据实际情况，判断接地电阻是否在合理范围内。
五、注意事项1.在进行测试前，确保待测的接地系统未接通电源，以确保测试安全。
2.在使用测试仪进行测量时，应遵循相关的安全操作规程，避免触电和其他安全事故的发生。
3.如发现测试仪显示异常或无法正常工作，请立即停止测试，并及时联系维修人员进行检修。
4.定期对测试仪进行校准和维护，以确保其测量结果的准确性和可靠性。
六、总结通过上述的防雷接地电阻测试仪使用方法，用户可以清楚地了解如何正确操作测试仪进行接地电阻测量。
在进行测试时，需要注意安全事项，并根据测试结果判断接地电阻是否满足要求。
只有合理使用测试仪，才能保证接地系统的安全性和可靠性。
防雷测试仪器使用方法
防雷测试仪器是用于检测电力系统中的电气设备是否符合防雷标准和规范的工具。
在电气设备的设计和安装过程中，进行防雷测试是非常必要的。
以下是防雷测试仪器的使用方法：
1. 准备工作：在进行防雷测试之前，需要先将测试仪器连接到被测设备上，并将测试仪器所需的电源和接地线接好。
2. 测试前检查：检查被测设备是否符合防雷标准和规范，如果有不符合的情况，需要进行改进。
3. 进行测试：启动测试仪器，并按照仪器操作说明进行测试。
测试结果应该与防雷标准和规范相符。
4. 测试结果分析：分析测试结果，根据测试结果确定被测设备是否符合防雷标准和规范。
如果不符合，需要采取措施改进。
5. 记录测试结果：在进行防雷测试时，应该记录测试结果，以便于日后进行分析和比较。
总之，防雷测试仪器的使用方法非常简单，只要按照操作说明进行即可。
防雷测试仪器的使用可以保证电气设备符合防雷标准和规范，提
高电气设备的安全性和可靠性。
MOA-30KV避雷器检测仪产品说明书一、概述MOA-30KV避雷器检测仪主要用于对电力系统中广泛使用的6KV、10KV氧化锌避雷器直流参数进行测试，具有接线简单，体积小，重量轻，便于携带的特点。
二、主要特点：1、采用自动控制原理对1mA电流和0.75倍直流参考电压进行精密闭环调整，从而获得稳定的1mA电流时的直流参考电压和0.75倍直流参考电压下的泄露电流。
2、采用微电脑控制测量过程，将繁杂的手动调节过程自动化，只需要按一个按钮就可以自动的测量氧化锌避雷器1mA时的的直流参考电压和0.75倍直流参考电压下的泄露电流，整个过程只需15秒，十分适合批量测量。
3、完善的保护措施，确保操作人员的人生安全。
只在测量过程中有高压输出，测量完成后自动切除高压，并且可适时显示避雷器两端的残余电压，给操作人员一个指示，以确保避雷器两端的剩余电压为零时才拿避雷器。
当出现过电压时自动切除高压输出，并给出提示。
4、每次测量后必须断电重新启动才能进行下一次测量。
确保操作人员拿走避雷器时测试仪处于断电状态。
5、采用逆变频率较高的高效逆变电路和线性电压调整相结合，大大减小了仪表的体积和重量，非常方便携带。
6、采用带夜视背光灯的液晶显示器，在各种光线条件下可以清晰观擦测量数据。
三、技术参数：最高输出电压：35KV最大输出电流：1.2mA（30KV时）最大输出功率：36W电压脉动系数：0.5%电压测量精度：±0.5%0.75倍电压精度：1%1mA电流精度：±0.5%电流测量精度：±0.5%使用温度25±10℃体积重量：320mm×250mm×160mm 5.5kg四、使用说明：1；将避雷器放置在绝缘性能良好的支架上，然后将测试仪的高压输出端接到避雷器的一端，测量地接到避雷器的另一端，保护地接到大地。
接通电源，此时液晶显示器显示。
2.检查接线无误后，接通测试仪的电源，连续击两下测试按钮测量，仪器即开始预热自动测量，液晶显示器显示。
防雷元件测试仪的介绍及使用方法防雷元件测试仪是一种用来测试防雷元件（如避雷针、避雷网等）工作状态和性能的专用仪器。
它能够检测元件的放电能力、引导能力和接地能力等重要指标，确保防雷装置的有效工作。
本文将介绍防雷元件测试仪的原理、主要功能和使用方法。
一、防雷元件测试仪的原理1.电涌波法：这种测试方法通过模拟雷击引起的电涌波，向防雷元件注入高电压的电流。
在测试中，测试仪会产生特定波形的电压，然后通过元件进行放电和击穿测试。
通过检测放电波形和波幅，可以评估防雷元件是否能够有效抵御雷击。
2.电流作用法：这种测试方法是将测试仪输出的电流注入到元件中，在预定时间内进行测试。
测试仪通过检测测试电流和元件导通电流之间的差异，来评估防雷元件的导通能力。
二、防雷元件测试仪的主要功能1.高压输出：测试仪可以提供一定的高电压输出，以进行放电和击穿测试。
输出电压一般可调节，以适应不同元件的测试需求。
2.波形检测：测试仪可以监测放电波形和波幅，并通过显示屏或其他输出方式展示测试结果。
这些信息可以帮助用户评估元件的放电能力。
3.时间控制：测试仪可以设定测试时间，以确保测试过程的稳定和可重复性。
4.数据记录：测试仪通常具有数据记录功能，可以将测试结果保存下来，方便后续数据分析和比较。
5.报警提示：测试仪通常会设有报警功能，当测试结果超出预设的范围时，会发出警报提示用户。
6.多种测试模式：测试仪通常具有不同的测试模式，可根据不同的防雷元件类型选择适用的测试模式。
三、防雷元件测试仪的使用方法使用防雷元件测试仪进行测试时，需要按照以下步骤进行：1.准备工作：首先，确认测试仪的电源已连接，并处于正常工作状态。
然后连接测试仪和防雷元件，确保连接线路良好。
2.参数设定：根据实际需求，设定测试仪的测试参数，包括输出电压、测试时间等。
根据元件类型选择相应的测试模式。
3.开始测试：确认参数设定无误后，点击“开始测试”按钮，测试仪将开始向防雷元件注入电流。
龙源期刊网

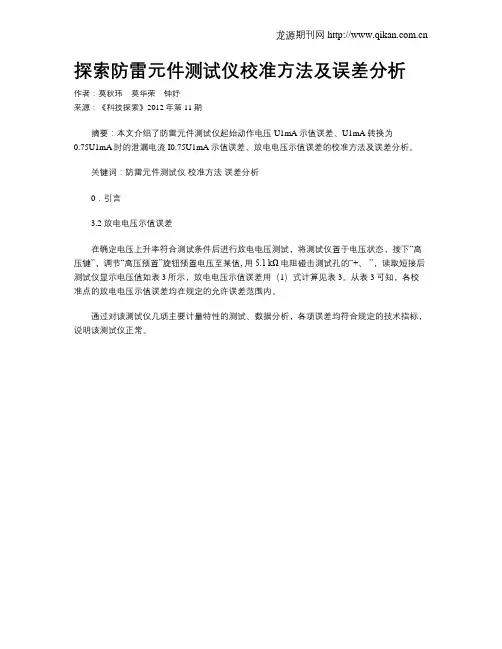

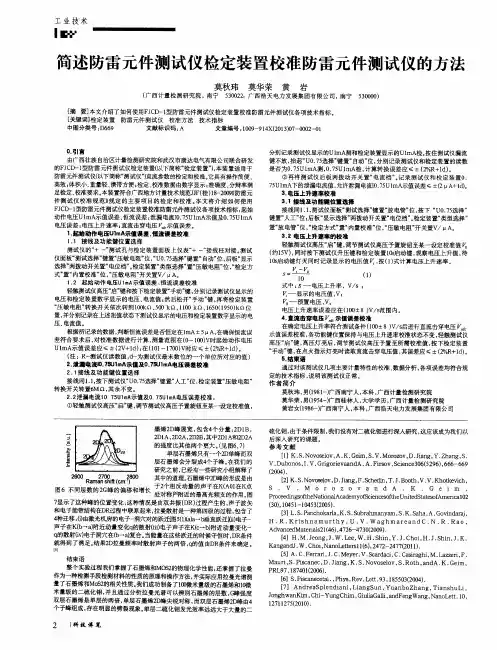

探索防雷元件测试仪校准方法及误差分析
作者：莫秋玮莫华荣钟妤
来源：《科技探索》2012年第11期
摘要：本文介绍了防雷元件测试仪起始动作电压U1mA示值误差、U1mA转换为
0.75U1mA时的泄漏电流I0.75U1mA示值误差、放电电压示值误差的校准方法及误差分析。
关键词：防雷元件测试仪校准方法误差分析
0．引言
3.2 放电电压示值误差
在确定电压上升率符合测试条件后进行放电电压测试，将测试仪置于电压状态，按下“高压键”，调节“高压预置”旋钮预置电压至某值, 用5.1 kΩ电阻碰击测试孔的“+、-”，读取短接后测试仪显示电压值如表3所示，放电电压示值误差用（1）式计算见表3。
从表3可知，各校
准点的放电电压示值误差均在规定的允许误差范围内。
通过对该测试仪几项主要计量特性的测试、数据分析，各项误差均符合规定的技术指标，说明该测试仪正常。
YM-204防雷元件综合测试仪用户操作手册感谢您使用本公司YM-204防雷元件综合测试仪。
在您初次使用该仪器前，请详细阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
最新版本，请到本公司网站下载，如有不清楚之处，请与公司售后服务部门联系，我们会尽力满足您的要求。
由于输出端子、测试柱等均有可能带电压，您在插拔测试线时，小心电击，避免触电危险，注意人身安全！1、品质保证本公司生产的产品，在发货之日起三个月内，如产品出现质量问题，影响使用，实行包换。
三年（包括三年）内如产品出现故障，实行免费维修。
三年以上如产品出现故障，实行有偿终身维修。
如有合同约定的除外。
一切以方便客户为宗旨。
2、安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
使用适当的电源充电器只可使用本产品专用、并且符合本产品规格的电源充电器。
正确地连接和断开当被测设备的接线端子带电运行时，请断开被测设备电源后，再进行测试，切勿带电操作本测试仪，否则，本公司不承担由此造成的一切后果！注意所有终端的额定值为了防止电击危险，请注意本产品输出端子的额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿打开仪器盖板操作避免接触仪器上输出端子的裸露金属部分本仪器开机后，请勿触摸裸露的接点和部位。
在不确定本仪器是否有故障时，请勿操作如使用中怀疑本产品有问题，请与本公司维修人员进行沟通，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
YM-204防雷元件综合测试仪操作说明书随着各种电源避雷器（SPD）的大量安装和在线运行，电源避雷器（SPD）的在线安全状态（即安全有效的在线运行状态）会直接影响到被保护用电系统的正常供电和对其有效的过电压保护，同时也是为了避免和减少由于电源避雷器（SPD）自身劣化而引起的供电事故和故障，对电源避雷器（SPD）的在线安全状态进行有效的常规巡检就显得格外重要。
防雷元件测试仪使用方法英文回答：Lightning Arrester Tester Usage Guide.1. Introduction.A lightning arrester tester is a device used to test the performance of lightning arresters. Lightning arresters are essential components of electrical power systems, as they protect equipment from damage caused by lightning strikes. By testing lightning arresters regularly, you can ensure that they are functioning properly and will be able to protect your equipment in the event of a lightning strike.2. Equipment Required.To perform lightning arrester testing, you will need the following equipment:A lightning arrester tester.A high-voltage power supply.A voltmeter.An ammeter.A stopwatch.Safety glasses.Gloves.3. Safety Precautions.Before you begin testing, it is important to take the following safety precautions:Ensure that you are wearing safety glasses and gloves.Do not work alone.Ensure that the area where you are testing is well-ventilated.Do not touch the lightning arrester while it is being tested.Keep the high-voltage power supply away from water and other conductive materials.4. Test Procedure.To test a lightning arrester, follow these steps:Connect the lightning arrester tester to the lightning arrester.Connect the high-voltage power supply to the lightning arrester tester.Set the voltage of the high-voltage power supply tothe desired test voltage.Start the lightning arrester tester.Measure the voltage and current across the lightning arrester.Record the test results.5. Interpretation of Results.The test results will show you whether the lightning arrester is functioning properly. If the voltage across the lightning arrester is too high, it may be damaged. If the current through the lightning arrester is too low, it may not be able to protect your equipment from lightning strikes.6. Maintenance.To ensure that your lightning arrester tester is functioning properly, it is important to maintain itregularly. This includes:Cleaning the tester.Calibrating the tester.Replacing the batteries.中文回答：防雷元件测试仪使用方法。
防雷元件测试仪防雷元件测试仪的主要技术指标
1 压敏电阻测量
2 放电管测量
3 其它指标
●绝缘电阻：6MΩ（500V）
●耐压： AC 1.5kV 50HZ 1min
●工作温度和湿度：0～＋40℃≤85％RH
●储存温度和湿度：－10℃～＋50℃≤90％RH
●电源：AC 220V 50Hz
●DC 12V 0.5A （芯线＋极）
●功耗：8W
●外形尺寸：208mm×190mm×78mm
●重量：≤1kg
防雷元件测试仪性能特点
●防雷元件测试仪适用于氧化锌避雷器(压敏电阻),金属陶瓷二、
三电极放电管、真空避雷管等过压防护元件直流参数的测量。
也可作稳压、恒流电源, 使用于其它方面。
●防雷元件测试仪具有高压短路保护、过流保护、高压预置、量程
调节等功能,高压自泄放时间小于0.5秒。
●具有自检功能。
●测量数据由3 1/2 LCD数字显示,准确度高、可靠性好。
●测量时,可以预先设定量程,并在测量过程中对超量程测试发出
声响提示, 适用于器件分组和检验判别。
●选择连续测量,可以对批量试品进行不间断测试。
●面板功能简单,易于操作。
●重量轻,便于携带。
防雷元件测试仪仪器操作面板
1. 测试孔 +
2. 测试孔 -
3.量程调节
4. LCD显示窗
5.电压预置
6.单次/连续开关
7. 功能选择开关
8.高压指示灯
9. 高压启动键10.显示转换键 11.测试键 12.放电指示灯13. 保险丝座 14. 电源开关 15. 电源插座16. 外接直流12V电源插孔(芯线为+)
防雷元件测试仪使用方法
1 电源
本机背面板设有外接交流电源三芯插座。
可接入220V，50Hz交
流电网电源。
附件备有交流电源线。
本机还设有外接直流电源12V/0.5A输入插孔,芯线为“+”极。
用户自备电源线时应注意极性及线径。
2 准备
4.2.1 将仪器面板上的自锁按键开关全部置高位，调节旋钮逆时针方向旋到尽头（最小）。
将本机所备测试线分别插入面板“+”“—”测试孔。
将外部电源接入背板相应电源插座（孔）。
4.2.2 打开电源开关,仪器显示器应显示“000”。
3测试
3.1 压敏电阻测试
3.1.1量程设置
“压敏电阻/放电管”选择开关置高位(压敏电阻),“单次/连续”开关置高位（单次），调节“电压预制”旋钮顺时针方向旋到尽头（最大）。
点击高压键开启高压，高压指示灯亮，显示器显示测试电压量程的上限值。
调节“高压限制”旋钮至你所需的值(测试范围上限值)。
调节“电压预置”旋钮选择你所需（作测试范围下限值判定用）的值。
此时，实际的测试范围为0V～设定的量程上限值。
3.1.2 测量
a）将被测压敏电阻接入测量线，点击“高压启停”键，高压指示灯点亮,显示器立刻显示起始动作电压U1mA测试值，数值后面的单位为“V”，按“测试”键,约2秒后自动转为漏流I0.75U1mA测试值，数
值后面的单位为“μA”，绿色指示灯随漏流显示同步点亮,持续约2秒后自行消失。
b）被测压敏电阻U1mA值低于电压预置值时，接入后显示器显示的电压预置值将跌至其U1mA值附近，可点击“测试”键继续下步测试；高于量程上限值时，测试过程U1mA时段显示预设的量程上限值，此时测试电流＜1mA，显示的测试数据无效。
更换试品测量或再次测量，只须再次点击“测试”键。
c）如需连续测量，将“单次/连续”开关置低位（连续）即可。
（在高压开启前选择连续测量方式，须点击一次“测试”键）。
3.1.3 自检及其它
a) 压敏电阻测试1mA值的检查
选择“压敏电阻”测试，开启高压，预置电压调节至10V以上，短接测试孔“+”“—”端，显示器应显示“000V”，按住（不放）“显示转换”键，应显示“1000μA”。
b) 压敏电阻测试0.75U1mA值的检查
测试端开路,点击测试键进行测试时,显示器应显示量程上限值,红灯亮时段按住“显示转换”键应显示量程上限值的0.75倍。
c) 在测试试品的过程中，按住（不放）“显示转换”键：在U1mA 测量时段显示的是测试条件1mA（1000μA）的值；在I0.75U1mA测量时段显示的是测试条件0.75U1mA的值。
其它，利用电压预置和量程调节功能可作1999V/1mA直流稳压源和1mA恒流源（负载电流达1mA时仪器恒定输出1mA测试
电流）使用，配合使用“显示转换”键，可测量负载电压、电流（V/I
特性）值。
3.2 放电管测试
3.2.1 量程设置
“压敏电阻/放电管”选择开关置低位（放电管），按 4.3.1.1的方法设置量程。
3.2.2 测量
a) 将被测放电管接入测试线：
若绿色指示灯点亮，则表示被测试品点火电压值Vsdc小于“电压预置”值（超量程下限），蜂鸣器鸣叫发出声响提示。
此时，应及时撤下被测试品，否则将被反复点火。
若绿色指示灯没有点亮，则表示被测试品点火电压Vsdc值大于“电压预置”值。
可点击“测试键”继续下步操作。
b) 点击“测试”键后，测试电压以100V/S的速率从电压预置值开始上升。
至绿色指示灯点亮后：
若蜂鸣器不鸣叫，显示器将显示测量范围内的数值。
若蜂鸣器鸣叫，显示器将显示测量范围的上限值。
此时，表示被测试品的点火电压Vsdc值大于测量范围的上限值（超量程上限）而没有点火。
绿色指示灯点亮和同步产生的显示值（超量程范围时有鸣叫声）持续时间约2秒自行消失，随之回复到预置状态。
绿色指示灯点亮期间撤下已测放电管，预置电压恢复后再接入待测放电管进行下一次测试。
c) 连续测量
将“单次/连续”开关置低位（连续位），便可连续测量。
4 测试完毕,点击“高压”键关闭测试电压,将背面板电源开关
置”OFF”位关闭电源。
使用外接DC 12V直流电源时应将电源线撤除。
防雷元件测试仪注意事项及说明
1 本机设置了量程(测试范围)调节功能。
在使用中，即可尽可能降低测试电压以降低能耗,延长仪器寿命,减小安全危害。
又可减少测试时间，提高工效。
并可用来分组筛选，检验判别。
用户可充分合理利用这一功能。
预置电压调节范围： 0V ～ 1800V
量程电压调节范围： 100V ～ 1999V
量程设置或测试值超过1999V,显示器显示溢出信号“1”。
注：实际输出1700V。
2放电管测试的预置电压值就是100V/S速率上升电压的起始值,也是测试范围的下限值。
压敏电阻测试的预置电压只作量程下限值用于判定,实际的测试范围下限值始终从0V起始。
3 预置电压设置应低于量程上限电压。
否则，测试电压将处于量程（上限值）限制控制状态。
在放电管测试时，绿灯将被反复点亮，并伴有超量程声响提示。
此时，将预置电压降低即可将高压置于预置状态。
4 本机测试电压可高达1700V,应保持面板、测试线及工作台面的清洁
与干燥,以免因泄露电流、电弧、电晕而引起测试出错。
5 必须采用二相三线电源插座,地线应完好接地。
6操作人员应采取必要的高压防护措施,以免高压电击伤人。
