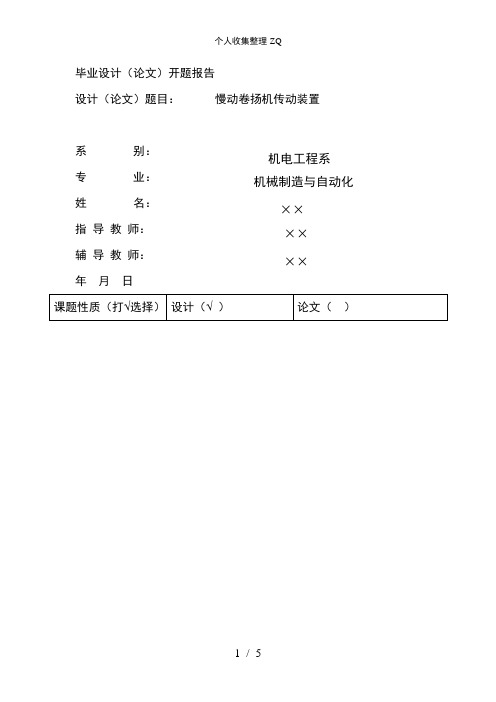

慢动卷扬机传动装置毕业设计4(论文)开题报

电动卷扬机传动装置课程设计电动卷扬机传动装置毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日目录1、设计题目 (3)2、系统总体方案的确定 (3)2.1、系统总体方案 (3)2.2、系统方案总体评价 (4)3、传动系统的确定 (4)4、传动装置的运动和动力参数 (6)4.1、确定传动比分配 (6)5、齿轮设计 (8)5.1、高速轴齿轮传动设计 (8)5.2、低速级齿轮传动设计 (16)5.3、开式齿轮设计 (21)6、轴的设计计算 (24)6.1、中间轴的设计计算 (24)6.2、高速轴的设计计算 (32)6.3、低速轴的设计计算 (35)7、轴承校核 (37)7.1、高速轴轴承校核 (37)7.2、中间轴上轴承校核 (38)7.3、低速轴上轴承校核 (38)8、键的选择以及校核 (39)9、联轴器选择 (41)10、润滑油及其润滑方式选择 (42)11、箱体设计 (43)12、参考文献 (44)13、附录设计任务书 (44)1 设计题目1.1设计题目方案2：间歇工作，每班工作时间不超过15％，每次工作时间不超过10min，满载起动，工作中有中等振动，两班制工作，钢䋲速度允许误差±5％。

本科毕业设计（论文）题目：慢步卷扬机传动装置设计教学单位：机电工程系专业：机械设计制造及其自动化2012年5月摘要卷扬机普遍应用建筑、水利、冶金、起重作业。

卷扬机又称绞车，是起重、垂直运输机械的重要组成部份，配合井架、桅杆、滑轮等辅助设备，用来提升物料、安装设备。

电动卷扬机由电动机、联轴节、制动器、齿轮箱和卷筒组成，一起安装在机架上。

电动卷扬机又可称为电动葫芦。

关于起升高度和装卸量大，工作忙碌的情形下，要求调速性能好，专门要空钩能快速下降。

对安装就位或灵敏的物料，要能以微动速度下降卷扬机包括快速卷扬机和慢速卷扬机，仅能在地上利用，它以电动机为动力，经弹性联轴节，三级封锁式齿轮减速器，牙嵌式联轴节驱动卷筒，采纳电磁制动。

该产品通用性高、结构紧凑、体积小、重量轻、起重大、利用转移方便，被普遍应用于建筑、水利工程、林业、矿山、码头等的物料起落或平拖，还可作现代化电控自动作业线的配套设备。

尽管其应用超级普遍,但在实际应用进程中目前仍存在着许多急待解决的问题，普遍存在的不足是：体积大、过载能力差、噪音大、效率低、利用寿命短、工作不够平安靠得住等，有些产品还已列入国家淘汰产品，开展卷扬机机设计、性能分析及应用研究，具有较大的有效价值和重要的现实意义，本次通过对漫步卷扬机传动系统的设计，希望能找显现时期所存在的问题，并提出解决方案，以此试图对我国卷扬机的开发和改良祈祷借鉴作用。

关键词：卷扬机; 设计; 性能分析; 通用性AbstractThe widely applied in construction, water conservancy, metallurgy, lifting operation. Hoist and winch, is an important part of lifting, vertical transport machinery, with the derrick, maist is composed of motor, coupling, brake, gear box and reels, mounted on the frame. Electric hoist is also known as electric hoist. For lifting height and loading amount is large, busy with work, request good speed performance, especially to the empty hook to the rapid decline in. The installation or sensitive material, to be able to decrease the speed of fast hoist winch fretting and slow winch, can only be used on the ground, it takes the motor as power, through an elastic coupling, three closed type gear reducer, tooth type coupling drive drum, using electromagnetic brake. This product is high universality, compact structure, small volume, light weight, big, use convenient, it is widely used in construction, water conservancy, forestry, mining, port materials such as lifting or flat mop, ancillary equipment can be automatic line for modern electronic. Despite its very wide application, but in the actual application process still exist many urgent problems to be solved, the common problems are: large volume, poor overload capacity, large noise, low efficiency, short service life, work is not safe, some products also has been included in the national phase-out products, carry out analysis and Research on Application of hoist machine design, performance, and has practical value and important practical significance, this time through the design of a walking drive system, hoping to find the existing problems, and puts forward the solution, in order to develop and to our hoist improved prayer referenceKeyword：Windlass; Design; large volume; capacity目录第1章绪论 (1)选题背景 (1)国内外进展概况 (1)传动装置整体设计方案 (2)第2章电动机的选择 (4)2.1.电动机的类型 (4)2.2.电动机的容量 (4)2.3确信电动机的转速 (4)、确信传动装置的总传动比和分派传动比 (5)2.4.1 总传动比 (5)2.4.2 分派传动装置传动比： (5)计算传动装置的运动和动力参数 (5)2.5.1 各轴转速 (5)2.5.2 各轴输入功率 (5)第3章齿轮的设计 (7)3.1选定齿轮类型、精度品级、材料及齿数 (7)按齿面接触强度设计 (7)计算 (8)3.4.按齿根弯曲强度设计 (9)设计计算 (10)3.6.几何尺寸计算 (11)第4章蜗杆的设计 (12)4.1.选择蜗杆传动类型 (12)4.2.选择材料 (12)按齿面接触疲劳强度进行设计 (12)4.4.计算中心距 (13)4.5.蜗杆涡轮的要紧参数与几何尺寸 (13)4.6.校核齿根弯曲疲劳强度 (14)4.7.验算效率 (15)第5章转动轴承和传动轴的设计 (16)5.1.蜗杆轴的设计 (16)轴上的功率 (16)求作用在蜗杆上的力 (16)初步确信轴的最小直径 (16)依照轴向定位的要求确信轴的各段直径和长度。

摘要卷扬机又称绞车。

是起重垂直运输机械的重要组成部分，配合井架、桅杆、滑轮组等辅助设备，用来提升物料、安装设备等作业，由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。

垂直提升、水平或倾斜曳引重物的简单起重机械。

分手动和电动两种。

现在以电动卷扬机为主。

本次设计的JM0.5吨卷扬机是由电动机、液压推杆制动器、制动器、电磁铁制动器、卷筒等组成。

本次设计的步骤是从钢丝绳开始入手，然后依次对卷扬机的卷筒、卷筒心轴、电动机、减速器齿轮、减速器轴、制动器设计与选取。

本次设计的卷筒机由于它结构简单、搬运安装灵活、操作方便、维护保养简单、对作业环境适应能力强等特点，可以应用于冶金起重、建筑、水利作业等方面，但是此次设计的卷筒机主要运用于用于5吨桥式吊车起升机构。

提升重物是卷扬机的一种主要功能，各类卷扬机的设计都是根据这一要求为依据的。

关键词：卷扬机，卷筒，卷筒轴，减速器AbstractAlso known the hoist another name is winch. Vertical lifting transport machinery is an important component of the tie in with the derrick, mast, pulley blocks, and auxiliary equipment, used to enhance the materials, installation of equipment operations, from human or mechanical power-driven drum, winding traction rope to complete the installation work. Vertical, horizontal or inclined simple tractor Lifting heavy objects. Two types of the hoist are manual and electric two kinds. and Now to the main electric winch. The design of the 5-ton electric hoist motor contions electromotor 、coupling、arrester、retarder、drum、boom sheave 、a system of pulleys set、hook, etc..This design of hoist is start from the wire rope, and next then turn on the winch drum, drum spindle, motor, gear reducer, speed reducer shaft, brakes, couplings and pulley drum machine-oriented design and selection. On drum, drum shaft, drum hub, most major reducer design, the design are focus introduced, and the rest is just a little something for analysis.The design of the drum machine because of its simple structure, handling the installation of a flexible, convenient operation, simple maintenance, and operating environment features such as adaptability, can be applied to lifting metallurgical, construction, operations and other water conservancy, but the design mainly applied to the drum machine for 5-ton overhead crane hoisting mechanism. Heavy winch upgrade is one of the main functions of the design of various types of winches are based on based on this request.KEY WORDS: hoist；drum; drum shaft; retarder第一章绪论1.1卷扬机的分类及特性垂直提升、水平或倾斜拽引重物。

卷扬机毕业论文开题报告2016年卷扬机毕业论文开题报告第一，你要写什么这个重点要进行已有文献综述，把有关的题目方面的已经有的国内外研究认真介绍一下(先客观介绍情况，要如实陈述别人的观点)，然后进行评述(后主观议论，加以评估，说已有研究有什么不足)，说现在有了这些研究，但还有很多问题值得研究。

其中要包括你选题将要探讨的问题。

由于目前研究不足，所以你要研究。

所以，你的硕士论文要写什么是根据文献综述得出来的，而不是你想写什么就写什么。

如果不做综述，很可能你的选题早被别人做得很深了。

第二，为什么要写这个这个主要是说明你这个选题的意义。

可以说在理论上，你发现别人有什么不足和研究空白，所以你去做，就有理论价值了。

那么你要说清楚你从文献综述中选出来的这个题目在整个相关研究领域占什么地位。

这就是理论价值。

然后你还可以从实际价值去谈。

就是这个题目可能对现实有什么意义，可能在实际中派什么用场等等。

第三，如何写在开题报告里你还应当说清楚你选了这个题目之后如何去解决这个问题。

就是有了问题，你准备怎么去找答案。

要说一下你大致的思路，同时，重点阐述你要用什么方法去研究。

如文献分析法、访谈法、问卷法、定量研究、实验研究、理论分析、模型检验等等。

【相关阅读】基本说明开题报告的基本内容及其顺序：论文的目的与意义;国内外研究概况;论文拟研究解决的主要问题;论文拟撰写的主要内容(提纲);论文计划进度;其它。

内容撰写开题报告的内容一般包括：题目、立论依据(毕业论文选题的目的与意义、国内外研究现状)、研究方案(研究目标、研究内容、研究方法、研究过程、拟解决的关键问题及创新点)、条件分析(仪器设备、协作单位及分工、人员配置)等。

1、题目是毕业论文中心思想的高度概括，要求:①准确、规范。

要将研究的问题准确地概括出来，反映出研究的深度和广度，反映出研究的性质，反映出实验研究的基本要求——处理因素、受试对象及实验效应等。

用词造句要科学、规范。

②简洁。

本科毕业设计(论文)开题报告题目：慢步卷扬机传动装置设计教学单位：机电工程系专业：机械设计制造及其自动化学号： 1009191066姓名：李海军指导教师：杨宏才2014年3月开题报告填写要求1.开题报告作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。

此报告应在指导教师指导下，由学生在毕业设计（论文）工作前期内完成，经指导教师签署意见及所在专业教研室审查后生效。

2.开题报告内容必须按教务处统一设计的电子文档标准格式（可从教务处网页上下载）填写并打印（禁止打印在其它纸上后剪贴），完成后应及时交给指导教师签署意见。

3.开题报告字数应在1500字以上，参考文献应不少于12篇（不包括辞典、手册，其中外文文献至少2篇，对外汉语专业不做硬性要求），文中引用参考文献处应标出文献序号，“参考文献”应按照国标GB 7714—87《文后参考文献著录规则》的要求书写。

4.指导教师意见和所在教学单位意见用黑墨水笔书写，并亲笔签名。

5.年、月、日的日期一律用阿拉伯数字书写，例：“2010年11月26日”或“2010.11.26”。

1．毕业设计（论文）题目背景、研究意义及国内外相关研究情况。

题目背景：卷扬机又称之为绞车。

工作原理：由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。

垂直提升、水平或倾斜曳引重物的简单起重机械。

分手动和电动两种，主要以电动为主。

电动卷扬机由电动机、联轴节、制动器、齿轮箱和卷筒组成，共同安装在机架上。

电动卷扬机又可称为电动葫芦。

对于起升高度和装卸量大，工作繁忙的情况下，要求调速性能好，特别要空钩能快速下降。

对安装就位或敏感的物料，要能以微动速度下降。

卷扬机包括JK快速卷扬机和JM慢速卷扬机，仅能在地上使用，它以电动机为动力，经弹性联轴节，三级封闭式齿轮减速器，牙嵌式联轴节驱动卷筒，采用电磁制动。

该产品通用性高、结构紧凑、体积小、重量轻、起重大、使用转移方便，被广泛应用于建筑、水利工程、林业、矿山、码头等的物料升降或平拖，还可作现代化电控自动作业线的配套设备。

慢动卷扬机的设计安徽农业大学工学院摘要：本次设计的题目是卷扬机的设计。

卷扬机由于结构简单、重量不大、移方便，而被广泛应用于矿山地面、冶金矿场或建筑工地等进行调度和其卷扬机的主要特点为：结构尺寸和重量较小、钢丝绳速度不高，安装及撤除操作方便、启动平稳、故障率低、常见故障易处理、维护方便。

我国许多卷扬机的设计是引进前苏联的技术，并在其基础上作了一些改进，本设计方案的主要特点：该型采用两级内啮合传动和一级行星轮传动。

Z1/Z2和Z3/Z4为两级内啮合传动，Z5、Z6、Z7组成行星传动机构。

在电动机轴头上安装着加长套的齿轮Z1，通过内齿轮Z2、齿轮Z3和内齿轮Z4，把运动传到齿轮Z5上，齿轮Z5是行星轮系的中央轮（或称太阳轮），再带动两个行星齿轮Z6和大内齿轮Z7。

行星齿轮自由地装在2根与带动固定连接的轴上，大内齿轮Z7齿圈外部装有工作闸，用于控制卷扬机滚筒运转。

为了达到良好的均载效果，在设计的均载机构中采取无多余约束的浮动方式。

另外，变位齿轮的使用也可以获得准确的传动比，提高啮合传动质量和承载能力。

本次设计主要对两级内啮合传动和一级行星轮传动、滚筒结构、制动器等进行了详细的设计。

关键词：卷扬机；行星齿轮；行星传动；内啮合传动1引言卷扬机又叫绞车。

由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。

垂直提升、水平或倾斜曳引重物的简单起重机械。

分手动和电动两种。

现在以电动卷扬机为主。

电动卷扬机由电动机、联轴节、制动器、齿轮箱和卷筒组成，共同安装在机架上。

对于起升高度和装卸量大，工作繁忙的情况下，要求调速性能好，特别要空钩能快速下降。

对安装就位或敏感的物料，要能以微动速度下降。

卷扬机包括建筑卷扬机,船用卷扬机主要产品有：JM电控慢速大吨位卷扬机、JM电控慢速卷扬机、JK电控高速卷扬机、 JKL手控快速溜放卷扬机、2JKL 手控双快溜放卷扬机、电控手控两用卷扬机、JT调速卷扬机等，仅能在地上使用，可以通过修改用于船上。

慢动卷扬机传动装置设计方案计算及说明主要结果1 设计题目1.1设计题目方案2：间歇工作，每班工作时间不超过15％，每次工作时间不超过10min，满载起动，工作中有中等振动，两班制工作，钢䋲速度允许误差±5％。

小批量生产，设计寿命10年。

传动简图及设计原始参数如表：数据编号钢䋲拉力 F（KN）钢䋲速度V（m/s）滚筒直径D（mm）8 25 12 400表1-1 原始数据2 系统总体方案的确定2.1系统总体方案电动机→传动系统→执行机构，初选三种传动方案，如下：方案1二级圆柱齿轮传动方案2 蜗轮蜗杆减速器方案3 二级圆柱圆锥减速器2.2系统方案总体评价比较上述方案，在方案2中，此方案为整体布局小，传动不平稳，虽然可以实现较大的传动比，但是传动效率低。

方案1结构简单，且传动平稳，适合要求。

方案3中的方案布局比较小，但是圆锥齿轮加工较困难，特别的是大直径，大模数的锥轮，所以一般不采用。

最终方案确定：采用二级圆柱齿轮减速器，其传动系统为：电动机→传动系统→执行机构.3 传动系统的确定3.1 选择电动机类型1.功率计算 卷筒速度计算：min r 55.94001210001000n =⨯⨯=⨯=ππνD 卷扬机卷筒输出功率：Pw=FV=25*12/60=5KW 传动效率计算：8.096.095.098.097.099.054321422422=⨯⨯⨯⨯=⨯⨯⨯⨯=ηηηηηη96.0-595.0-498.0-397.08-299.0-1卷筒传动效率取开式齿轮传动效率取滚动轴承的效率取级精度）的传动效率取闭式齿轮（弹性联轴器的效率取ηηηηη电机所需要的功率：25.68.05wd ==P =P η根据所算的功率查资料，查的有三种电机可选择：Y132M-4，Y160M-6和Y160L-8。
