悬挑梁钢丝绳参与计算(规范要求是不参与计算),安全系数取5

钢丝绳的安全系数计算钢丝绳的安全系数是指钢丝绳在工作过程中所能承受的实际载荷与破裂载荷之间的比值。

安全系数的计算对于钢丝绳的使用非常重要，它能确保钢丝绳在工作时不会发生断裂、折断等危险情况，保障工作人员和设备的安全。

钢丝绳的安全系数计算需要考虑多个因素，包括钢丝绳的材料、结构和使用环境等。

首先，钢丝绳的材料决定了其强度和耐久性，不同材料的钢丝绳安全系数也会有所差异。

其次，钢丝绳的结构包括绳股数、绳股线数和绳径等，这些因素也会影响到安全系数的计算。

最后，使用环境的温度、湿度、腐蚀性等因素也需要考虑在内。

在计算钢丝绳的安全系数时，一般采用公式：安全系数 = 破断载荷 / 实际载荷其中，破断载荷是指钢丝绳在经受最大拉力时发生断裂的载荷，由钢丝绳的材料和结构等因素决定。

实际载荷是指钢丝绳在工作时所承受的实际拉力，可以通过实际测量或根据工作条件估算得出。

需要注意的是，安全系数的计算是为了保证钢丝绳在正常工作中的安全性，因此安全系数的值应该大于1，通常情况下，选取合适的安全系数是非常重要的，过小的安全系数可能导致钢丝绳在工作中过于脆弱，容易发生断裂等危险情况，而过大的安全系数则可能导致资源浪费。

在实际的工程中，选择合适的安全系数需要根据钢丝绳的使用条件进行综合考虑。

一般来说，如果钢丝绳应用在人身安全相关的领域，如高空作业、悬挂索道等，就需要选择较高的安全系数，以确保工作人员的安全。

而对于一些非关键部位的应用场合，可以适当选择较低的安全系数，以达到更经济高效的目的。

此外，钢丝绳的安全系数也需要根据实际情况进行定期检测和评估，以保证其安全性能。

在钢丝绳长期使用后，其疲劳损伤、腐蚀损伤等因素可能对安全系数产生影响，因此需要进行定期的检查和维护，并在必要时更换钢丝绳，以确保工作的安全进行。

综上所述，钢丝绳的安全系数是保障工作安全的重要指标。

通过合理计算和选择合适的安全系数，能够有效预防钢丝绳的断裂和折断等危险情况，确保工作安全和人员的生命财产安全。

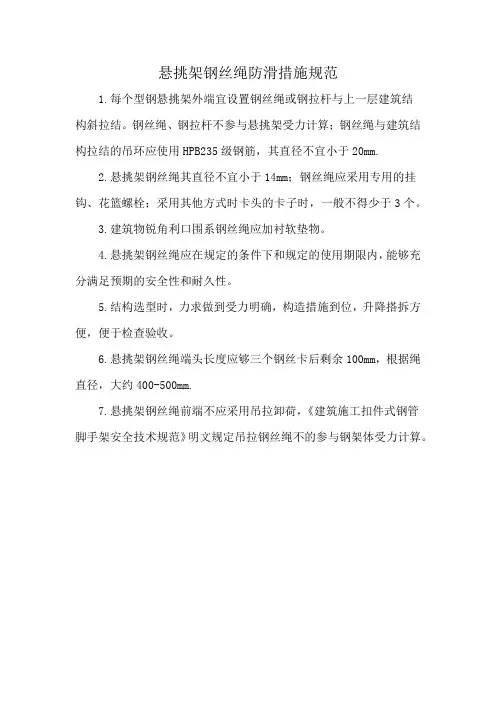

悬挑架钢丝绳防滑措施规范
1.每个型钢悬挑架外端宜设置钢丝绳或钢拉杆与上一层建筑结
构斜拉结。

钢丝绳、钢拉杆不参与悬挑架受力计算；钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20mm.
2.悬挑架钢丝绳其直径不宜小于14mm；钢丝绳应采用专用的挂钩、花篮螺栓；采用其他方式时卡头的卡子时，一般不得少于3个。

3.建筑物锐角利口围系钢丝绳应加衬软垫物。

4.悬挑架钢丝绳应在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。

5.结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。

6.悬挑架钢丝绳端头长度应够三个钢丝卡后剩余100mm，根据绳直径，大约400-500mm.
7.悬挑架钢丝绳前端不应采用吊拉卸荷，《建筑施工扣件式钢管
脚手架安全技术规范》明文规定吊拉钢丝绳不的参与钢架体受力计算。

悬挑脚手架搭设注意事项1、悬挑式脚手架是指架体结构卸荷在附着于建筑结构的刚性悬挑梁（架）上的脚手架，用于建筑施工中的主体或装修工程的作业及其安全防护需要，悬挑式钢管脚手架在施工前应编制专项施工方案，并应由施工单位技术负责人和项目总监理工程师签字批准后方可组织实施。

对于架体高度达到20米及其以上的悬挑式钢管脚手架，施工单位应组织专家对其专项方案进行论证后实施；悬挑脚手架搭设前，安装架设人员应认真阅读悬挑脚手架专项施工方案，掌握悬挑承力架的构造、布置方式、布置间距、特殊部位（如阳台、转角、楼（电）梯间等）的具体做法、脚手架架体的搭设要求等。

2、悬挑架依附的建筑结构应是钢筋混凝土结构或钢结构，不得依附在砖混结构或石结构上，悬挑架搭设工艺流程：施工准备→放线定位→预埋U型螺栓→悬挑架的支承结构安装→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装连墙件→安装剪刀撑→扎安全网→作业层铺脚手板和挡脚板；悬挑架的支承结构应为型钢制作的悬挑梁等，型钢悬挑梁宜采用双轴对称截面的型钢，选用的型钢应有产品质量合格证，严禁使用锈蚀或变形严重、有裂缝的型钢。

3、悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm。

悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。

4、用于锚固的U型钢筋拉环应采用冷弯成型。

U形钢筋拉环和U形钢筋锚环应使用HPB235级钢筋，预埋于主体结构的U形锚环、U 形拉环应伸入主体结构钢筋骨架（或钢筋网）内，并与钢筋骨架（网）绑扎牢固，其直径应不小于16㎜，锚固长度应符合现行国家标准《混凝土结构设计规范》（GB50010）中钢筋锚固的规定。

U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。

每个型钢悬挑梁外端宜设置钢丝绳与上一层建筑结构斜拉结，钢丝绳不参与悬挑钢梁受力计算；5、钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20㎜，吊环预埋锚固长度应符合现行国家标准。

钢丝绳的安全系数如何计算
钢丝绳的最小破断拉力与所有工作载荷的比为安全系数。

新钢丝绳的安全系数应能保证在正常的疲惫应力和磨损条件下，在工作寿命周期中钢丝绳能供给靠谱的服务。

在提高人员 , 名贵物件 , 要求使用寿命长 , 腐化性环境及难以进行屡次检查的环境中 , 应采纳较大的安全系数 .
下表是选择安全系数的介绍值:
应用场合
建议的安全系数静态张拉钢丝绳和钢绞线3-4
小型悬索桥的主缆绳
小型悬索桥的悬挂钢丝绳
架空索道承载绳3-4
架空索道牵引绳5-6
起重机等
抓斗吊机上的控制钢绳4-5
发掘机5
水平牵引 , 连续牵引车4-5
矿井提高 , 竖井和斜井最小5
工业提高最小 6
桥式 , 门式 , 塔式, 桅杆式吊车最小6
电梯载人最小 12
载物最小 10
热金属吊车最小 8
不旋转钢丝绳 ,18 ×7 类最小 10
钢丝绳 6×37，就是 6 个股，每个股1＋ 6＋12＋18，知道钢丝的抗拉强度后× 37×截面积，获得拉力。

获得拉力后除以常常拉的重量就知
道这个钢丝绳当前的安全系数。

关于安全系数，各样状况都不同样，国
家有不同规定。

悬挑式卸料平台施工方案工程建设地点；属于框架结构；由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。

悬挑卸料平台的计算依据《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等编制。

一、参数信息:1.荷载参数脚手板类别：竹笆片脚手板，脚手板自重(kN/m2)：0.30；栏杆、挡板类别：竹笆片脚手板挡板，栏杆、挡板脚手板自重(kN/m)：0.15；施工人员等活荷载(kN/m2):2.00，最大堆放材料荷载(kN):5.00。

2.悬挑参数内侧钢绳与墙的距离(m)：1.00，外侧钢绳与内侧钢绳之间的距离(m)：0.80；上部拉绳点与悬挑梁墙支点的距离(m)：3.90；钢丝绳安全系数K：5.50，悬挑梁与墙的节点按铰支计算；只对外侧钢绳进行计算；内侧钢绳只是起到保险作用，不进行计算。

3.水平支撑梁主梁材料类型及型号：20a号工字钢；次梁材料类型及型号：16号工字钢；次梁水平间距ld(m)：0.50，建筑物与次梁的最大允许距离le(m)：1.20。

4.卸料平台参数水平钢梁(主梁)的悬挑长度(m)：3.50，水平钢梁(主梁)的锚固长度(m)：2.00, 次梁悬臂Mc（m）：0.00；平台计算宽度(m)：2.00。

二、次梁的验算:次梁选择 16号工字钢，间距0.5m，其截面特性为：面积 A=26.1cm2；惯性距 I x=1130cm4；截面抵抗矩 W x=141cm3；回转半径 i x=6.58cm；截面尺寸：b=88mm,h=160mm,t=9.9mm。

1.荷载计算(1)、脚手板的自重标准值：本例采用竹笆片脚手板，标准值为0.30kN/m2； Q1=0.30× 0.50= 0.15kN/m；(2)、型钢自重标准值：本例采用16号工字钢，标准值为0.20 kN/mQ2=0.20 kN/m(3)、活荷载计算1)施工荷载标准值：取2.00 kN/m2Q3=2.00 kN/m22)最大堆放材料荷载P：5.00kN荷载组合Q=1.2×(0.15+0.20)+1.4×2.00×0.50=1.82kN/mP=1.4×5.00=7.00kN2.内力验算内力按照集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下：最大弯矩M的计算公式（规范JGJ80-91，P31）为：M max = ql2/8(1 - m2/l2)2 + pl/4经计算得出: M max = (1.82×2.002/8)×(1-(0.002/2.002))2+7.00×2.00/4=4.41kN·m。

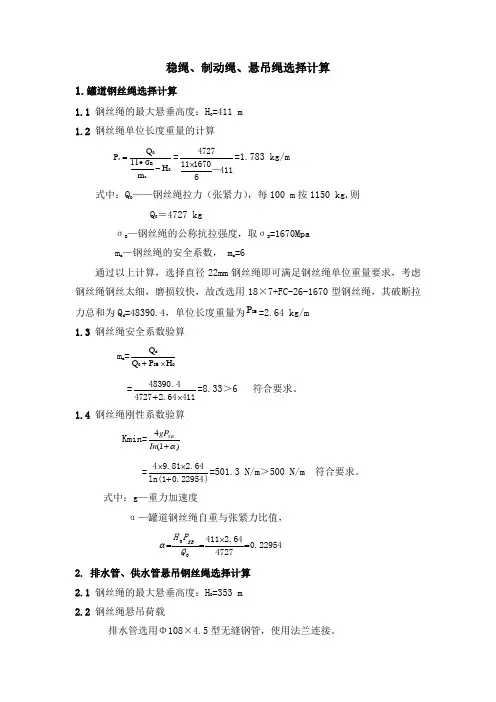

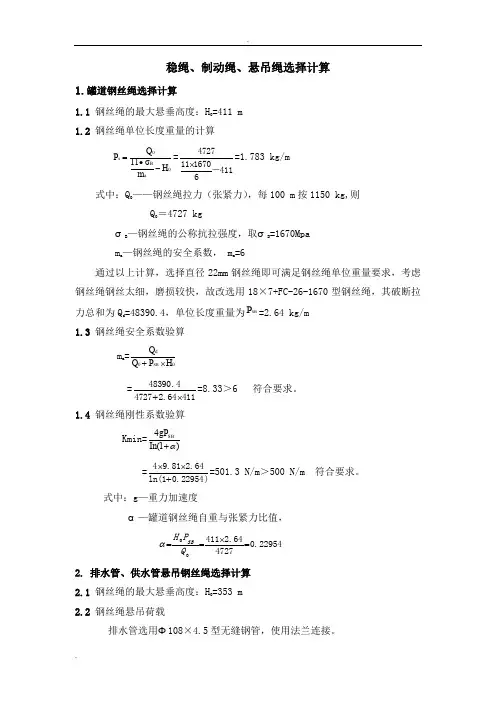

稳绳、制动绳、悬吊绳选择计算1.罐道钢丝绳选择计算1.1 钢丝绳的最大悬垂高度：H 0=411 m 1.2 钢丝绳单位长度重量的计算0a B 0s H m σ11Q P -∙==411－61670114727⨯=1.783 kg/m式中：Q 0——钢丝绳拉力（张紧力），每100 m 按1150 kg,则 Q 0＝4727 kgσB —钢丝绳的公称抗拉强度，取σB =1670Mpa m a —钢丝绳的安全系数， m a =6通过以上计算，选择直径22mm 钢丝绳即可满足钢丝绳单位重量要求，考虑钢丝绳钢丝太细，磨损较快，故改选用18×7+FC-26-1670型钢丝绳，其破断拉力总和为Q d =48390.4，单位长度重量为SB P =2.64 kg/m 1.3 钢丝绳安全系数验算m a =0dH P Q Q SB ⨯+=41164.247274.48390⨯+=8.33＞6 符合要求。

1.4 钢丝绳刚性系数验算Kmin=)1(4α+In gP SB=)22954.01ln(64.281.94+⨯⨯=501.3 N/m ＞500 N/m 符合要求。

式中：g —重力加速度α—罐道钢丝绳自重与张紧力比值， 22954.0472764.241100=⨯==Q P H SB α 2. 排水管、供水管悬吊钢丝绳选择计算 2.1 钢丝绳的最大悬垂高度：H 0=353 m 2.2 钢丝绳悬吊荷载排水管选用Φ108×4.5型无缝钢管，使用法兰连接。

Q=Q 1+Q 2+Q 3=4056+1218.3+2772.5=8046.8 (kg)则每根钢丝绳悬吊荷载：Q 0=21Q=4023.4 kg式中：Q 1——φ108×4.5钢管自重：φ108×4.5钢管单位重量为11.49kg/m ，则Q 1=4056kgQ 2——卡子、法兰盘、螺栓、螺母等重量卡子重：按每6.5m 管子卡1付卡子，用卡子约55付，卡子总重为：55×3.693=203 kg ，法兰盘重量：垂深250m 以上采用2.5Mpa 固定焊接法兰盘，每付法兰重为16kg ，共39付法兰，法兰采用 8棵M16×90螺栓连接，每付法兰螺栓重量 2.234kg ，螺母重0.273kg ；垂深250m 以下，采用4.0Mpa 对焊法兰盘，每 付法兰重为14.53kg ，共13付法兰，法兰采用 8棵M20×85螺栓连接，每付法兰螺栓重量为法兰盘总重：39×16+13×14.53=813 kg螺栓重：管卡螺栓重：管卡用4棵M16×60螺栓，卡子螺栓重为：(39+13)×4×0.122=25.4kg法兰螺栓重：38×2.234+13×2.136=112.7kg 螺栓总重：25.4+112.7=138.1 kg螺母重：管卡螺母重：(39+13)×4×0.0.03412=7.1 kg 法兰螺母重：39×0.273+13×0.495=17.1 kg 螺母总重：7.1+17.1=24.2 kg管路终端头重：取终端头40.5 kg则 Q 2=203+813+138.1+24.2+40=1218.3 kg Q 3——水的重量，Q 3=2772.5 kg 2.3 钢丝绳单位长度重量的计算 0aB 0s H m σ11Q P -∙==35361670114.4023-⨯=1.49kg/m式中：σB —钢丝绳的公称抗拉强度，取σB =1670Mpam a —钢丝绳的安全系数， m a =6通过以上计算，选用直径20mm 的钢丝绳即可满足单位重量要求，考虑钢丝绳直径小，卡固困难，故改选用18×7+FC-22-1670型钢丝绳，其破断拉力总和为Q d =33481kg ，单位长度重量为m kg P SB /98.1= 2.4 钢丝绳安全系数验算m a =0dH P Q Q SB ⨯+=35356.14.402333481⨯+＝7.09＞63. 高压动力电缆悬吊钢丝绳选择计算 3.1 钢丝绳的最大悬垂高度: H 0=353 m3.2 钢丝绳悬吊荷载: Q=Q 1+Q 2=3004.2＋137.2＝3141.4 kg式中：Q 1——电缆自重，按MYJV 32-8.7/10 3×95电缆，其单重为8.276kg/m ，则 Q 1=(353+10)×8.276=3004.2 kgQ 2——卡子、螺栓、螺母重:按平均5.5m 一付卡子，共65付卡子，每付卡子重为1.667 kg ，每 付卡子用3套M16×55螺栓，每付卡子螺栓螺母重为0.4444kg ，则 Q 2=65×(1.667+0.4444)=137.2 kg3.3 钢丝绳单位长度重量的计算0aB 0s H m σ11Q P -∙==35351670114.3141-⨯=0.946 kg/m式中：σB —钢丝绳的公称抗拉强度，取σB =1670Mpam a —钢丝绳的安全系数， m a =5通过计算，选用直径16mm 钢丝绳即可满足钢丝绳单位重量要求，考虑钢丝较细，锈蚀快，并且钢丝绳太细不好卡固，故改选用18×7+FC-20-1670型钢丝绳，其破断拉力总和为Q d =28642kg ，单位长度重量为SB P =1.56kg/m 3.4 钢丝绳安全系数验算m a =5＞ 76.735356.1＋4.314128642H P Q Q 00d SB =⨯=⨯+4. 信号、通讯、监控电缆悬吊钢丝绳选择计算4.1 钢丝绳的最大悬垂高度: H 0=353 m4.2 钢丝绳悬吊荷载: Q=Q 1+Q 2=371.3＋114.3＝485.6 kg式中：Q 1——电缆自重，按三根HUVV 32-10×2×0.8型通讯电缆的重量进行计算，电缆重量为Q 2——卡子、螺栓、螺母重，按M12×50螺栓 按5.5m 一付卡子，共64付卡子。

钢丝绳安全系数及安全系数计算方法
钢丝绳安全系数及钢丝绳安全系数计算方法
钢丝绳的安全系数关乎着钢丝绳的正常运行及钢丝绳的使用寿命.了解钢丝绳的安全系数对选用钢丝绳至关重要.
一钢丝绳安全系数定义
钢丝绳安全系数是钢丝绳最小破断拉力与全部工作载荷的比。

二钢丝绳安全系数计算方法
如钢丝绳最小破断拉力为10吨，参考安全系数为4，那么10÷4=吨即为安全提升重量
新钢丝绳的安全系数应能保证在正常的疲劳应力和磨损条件下，在工作寿命周期中能提供可靠的服务。

在提升人员、贵重物品、要求使用寿命长、腐蚀性环境及难以进行频繁检查的环境中，应采用较大的安全系数的钢丝绳。

悬挑外脚手架悬挑外脚手架施工施工施工标准标准标准1 1 适用范围适用范围适用范围本施工标准适用于高度不大于100m的高层建筑或高耸建筑物上使用的悬挑式脚手架的设计、施工及验收。

2 主要应用标准和规范主要应用标准和规范2.1《扣件式钢管脚手架安全技术规范》 （JGJ130-2011） 2.2《建筑施工安全检查标准》 (JGJ59-2011) 2.3《钢结构工程施工规范》 （GB50755-2012） 2.4《危险性较大的分部分项工程安全管理办法-建质[2009]87号》2.5 各工程施工图图纸3 需要了解相关的规范和标准需要了解相关的规范和标准3.1 3.1 基本基本基本构造要求构造要求规范中推荐以双轴对称截面钢梁做悬挑梁结构。

悬挑脚手架的搭设高度不超过20米。

悬挑梁截面高度不应小于160mm。

每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结，钢丝绳、钢拉杆作为附加保险措施，不参与悬挑钢梁受力计算。

悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。

锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。

悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不宜超过3米。

大悬挑另行专门设计及论证。

在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。

悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。

3.3.22 型钢悬挑梁型钢悬挑梁宜采用高度不应小于160mm 双轴对称截面的型钢（工字钢）做悬挑梁结构。

悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于100mm 。

定位点可采用长0.2m，直径25-30mm 的钢筋或短管。

固定端长度大于悬挑端1.25倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。

（不允许有连梁）悬挑脚手架挑梁结构及其锚固悬挑脚手架挑梁结构及其锚固1——木楔楔紧悬挑钢梁穿墙构造悬挑钢梁穿墙构造悬挑钢梁楼面构造悬挑钢梁楼面构造挑梁结构及其锚固的验算内容：悬挑梁的强度；悬挑梁的挠度；当无有效支撑体系时悬挑梁的稳定；悬挑梁锚固段压点处U 型钢筋拉环或螺栓的强度；压点处楼板承受锚固负弯矩时的抗弯强度；悬挑梁前端支点下混凝土梁（板）的承载力。
