KTV音响前级效果器调节说明

前级效果器调试操作说明
一、调试前准备工作
1、准备台笔记本电脑
2、安装好效果器相应的调试软件
3、准备一条打印机方口线，如图一所示
（图一）
二、现场调试
1、先把电脑和效果器连接起来（一端连接电脑，一端连接效果器）
2、打开效果器调试软件，点击左上角设备然后点击连接；如图二所示
（图二）
3、连接成功在效果器显示器上会有提示如图三所示，如连接失败则需要检查下下载线或者安装下驱动
（图三）
4、调用模式操作；调用以往的调试好的效果模式（跟现在项目相类似的音乐效果模式）如图四、图五、图六所示
（图四）
（图五）
（图六）
4、效果模式调用成功后，就可以在此模式基础上跟据现场情况进行微调；
5、现在调试完成后点击保持模式，这样你调试好的数据就会保持起来，图七所示
（图七）
6、效果模式上传到设备操作；先找打所需的效果模式，然后点击上传模式到设备，如图八、图九所示
（图八）
（图九）。

酒吧KTV包房内视频、音响、空调等设备的使用与调试方法一、二、设备的使用与调试1、电视的操作方法，电视用遥控器上面的电源键开机，再用A V/TV转换键按三下，转换成S—VI+S接收模式及可2、VOD：VOD最左边有一个电源开关，接通电源后，开关旁边的红灯会亮，当按下电源开关后红灯会灭，此时会有一绿色灯先亮，然后是红色灯，接着绿灯旁边不会有一绿灯一亮一暗的闪动，最后中间一个长条灯会由红色变为蓝色，证明VOD已启动（同时显示器上会显示小企鹅图标）3、功放：（1）功放最左边有一方块开关，按下此开关电源接通。

（2）功放的右上方有三个大的旋钮，分别是ECHO、VOL、MIC、MASTERVOL、MUSICVOL其中ECHO是混音量，MIC是话筒总音量，MUSIC是伴奏乐曲音量。

（3）功放的右下方有五个小旋钮，左边第一个是，BALANCE是左右声道，接着是MIC1（话筒音量1），MIC2（话筒音量2）MIC3（话筒音量3）ECHO3（话筒3的混响量）（4）在功放面板的中间有五个降调键和b5—b1和中间一个复位键（）右边五个升调键（＃1－＃5）是用来升调和降调用的。

4、点歌面板呼叫/取消：此键按下时门口的呼叫灯会点亮，同时会有音乐响起主画面：用来返回主画面，从而可以进行更多的操作模式选择歌星点歌：按此键可以进入歌星点歌模式拼音点歌：按此键可以进入拼音点歌模式，同时用最下面26个字母进行点歌（注意拼音点歌只要输入所要点歌曲名每个字的声母及可）语种点歌：可以进行国、粤、台、英、日、韩语言进行点歌字数点歌：可以进行歌名字数为1――10个字的字数点歌曲种点歌：可以进行民歌舞曲，情歌对唱，戏曲等点歌模式编号点歌：可以输入01—18000等数字代码进行点歌（每一个字代表一首歌）已选歌曲：可以按此键查看你所选定的歌曲重唱：按下可以重唱现在正播放曲目单双屏：按下可以重复进行点歌界面与图像界面重叠特殊效果的转换透明度：逐步增强点歌界面的亮度，直到把图像界面复盖上页、下页：可以将当前歌星或歌曲一页一页的向上或向下翻返回：可以返回上一个操作画面确定：拼音点歌和编号点歌模式下做确定键用优先：可以把已选歌曲中所须要提前播放的曲目进行优先（只要点击所选曲目对应的数字键再按优先即可）删除：可以用对应数字键，把已选歌库里的歌曲一首一首的删除切歌：可以切掉当前播放曲目直接进入下一首暂停：可以停止和播放当前曲目音量十、音量一：可以进行伴奏乐曲音量的大小加减静音：可以关掉伴奏乐曲的音量原伴唱：可以在原唱和伴唱中来回切换5、话筒：话筒头上有一开关，推上是开，拉下是关6、空调开关：使用时须将门口的双极总电源打开，其右边的是电源总开关，左边的是空调出风量大小的开或关靠右边的包房里的空调的电源是由总配电房控制.7, 房间灯光控制，有明亮，昏暗，舞曲效果等三、设备的调试1、功放：（1）ECHO VOL（混响量）调到第四个刻度（2）MIC MASTERVOL（话筒部音量）调到第七和第八个刻度的中间（3）MUSIC VOL（伴奏乐曲音量）调到第八和第九个刻度的中间（4）升降调平常不用，如有改动按复键可将其恢复（5）BALANCE micl mic2mic3 ECHO3均将其旋纽上指针朝上，指向12点钟的位置2、空调开关将总开关打到开的位置，然后将左边的开关打到关的位置，15秒后空调风将被关掉，将总开关打到开，将左边的开关打到开，15秒后空调风将被送出（注：右边总开关关闭后，左边的开关没任何作用）四、客人走后，服务员对设备的例行查检项目1、首先将所有设备保持在开启状态2、检查话筒有无摔坏或断裂现象，对着麦克风说话，看音响是否能正常扩音3、查看电视机、显示器屏幕外观有无明显损坏，屏幕显示是否正常4、查点歌键盘，看时间显示灯是否点亮，看键盘外观有无明显损坏，用手按一下所有的键看是否能正常使用（正常的每按一个键都会听到嘀的一声）5、查看家私等设施外观有无明显损坏6、以上电器设施设备如有损坏，请立即通知电工前去检查，以减少公司的损失。

前级效果器调试说明书．前级效果器调试说明书一、人耳生理性听音范围:一般实际人耳听音的范围是40-16000HZ二、频段划分:超低频低频中低频低中频中频中高高频超高频音域听感:震撼区深沉区浑厚区丰满区力度区明亮区透亮区敏锐区清脆区细腻区迁细区0--------16HZ20-------64HZ64------128HZ128-----256HZ256 -----512HZ512----1024HZ1024---2048HZ2048---4096HZ40 96---8192HZ8192--16384HZ16384---20KHZ三、各频段的特性及调整方法:A、低频段的调整——调好各种音源的基音部分及丰满度、结实度：20Hz到315Hz的频率范围划分成低频段，这一段调整的重点是注意各种音源的主要基音部分，就像一座金字塔，没有基础部分也就不会有塔尖部分，所以低音频率的调整是很重要的。

在具体操作上：1、20Hz、32Hz这两个频率基本上都是完全衰减的，因为现在很多音箱的低音频率还没有下潜至这个频段。

2、40Hz、50Hz这两个频率恰好是目前我国220V交流电的频率，为了减少电源部分的干扰我们一般也把这两个频率衰左右。

dB 个5减3、63Hz、80Hz、100Hz这三个频率决定了音源的丰满度，一般不要做大的提升和衰减。

4、125Hz、160Hz、200Hz、250Hz这四个点决定了音源的力度和结实度，提升太多声音生硬，衰减太多则声音模糊、发虚，因此这几个点在低频段最为关键。

5、整个低频段需要着重注意一点的就是低音部分增加3个dB，功放的负载就增加了一倍，所以调节时候一定要慎重，既要注重音色，又要兼顾声场，还要兼顾功放的承受力。

B、中频段的调整——调好各种音源的二、三次泛音及圆润度、明亮度：在具体操作上：1、315Hz、400Hz、500Hz、630Hz、800Hz、这五个频率影响着音源的力度和圆润度，这一段频率一般很少提升，因为提升后会影响音质，比如315Hz—500Hz段提升太多时，声音就会变得像从井底发出来一样；对630Hz和800Hz 段提升太多时，音质就会变得像电话里的声音一样。

前级效果器的调试方法调试前级效果器的过程可以分为两个阶段：硬件层面的调试和软件层面的调试。

以下是一些常见的调试方法。

硬件层面的调试：1.验证电源稳定性：检查电源线是否连接良好，电源是否稳定。

使用示波器检查电源线上的纹波情况，确保电源稳定。

2.检查线路连接：检查输入和输出线路的连接是否正确、稳定。

使用万用表或电压表检查信号线上的电压是否正常。

3.检查输入和输出阻抗：使用电阻计检查输入和输出端口的阻抗是否匹配。

4.检查电容和电阻：检查电容和电阻是否损坏或误差过大。

5.检查操作面板：检查操作面板上的开关，旋钮等是否正常工作，是否存在虚接、短路等问题。

软件层面的调试：1.重置效果器：将效果器恢复到默认设置，以排除可能存在的设置问题。

2.检查参数设置：逐个检查各个参数的设置，确保其在正常范围内。

3.使用示波器检查信号波形：将输入信号和输出信号接到示波器上，观察信号波形是否有异常，如失真、削波等。

4.输出信号分析：使用频谱分析仪或谐波分析仪，分析输出信号的频谱和谐波情况，检查是否符合预期效果。

5.单元板检查：逐个检查电路板上的电容、电阻等元件，确保它们没有损坏或误差过大。

6.逐个模块检查：如果效果器有多个模块，可以逐个模块地检查是否正常工作，以确定具体是哪个模块出现了问题。

额外建议：1.尽量使用质量可靠的测试仪器来进行调试，以保证结果的准确性。

2.仔细阅读效果器的用户手册和技术规格，了解其正确的使用方法和参数范围。

总结起来，调试前级效果器需要注意电源稳定性、线路连接、阻抗匹配、参数设置和硬件元件等方面的问题。

通过逐个检查和测试，可以找到和解决效果器的故障或问题，确保效果器的正常工作。

前级效果器调节说明 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】前级效果器调节说明一、人耳听音范围:一般实际人耳听音的范围是40-16000HZ二、频段划分:超低频低频中低频低中频中频中高高频超高频 20---20KHZ20----110HZ 110---220HZ220---440HZ440---880HZ880--1760HZ 1760-3520HZ3520-7040HZ7040--20KHZ音域听感:震撼区深沉区浑厚区丰满区力度区明亮区透亮区敏锐区清脆区细腻区迁细区0--------16HZ20-------64HZ64------128HZHZ256-----512HZ512----1024HZHZ2048---4096HZ4096---8192HZ8192--16384HZ16384---20KHZ三、各频段的特性及调整方法:A、低频段的调整——调好各种音源的基音部分及丰满度、结实度：20Hz到315Hz的频率范围划分成低频段，这一段调整的重点是注意各种音源的主要基音部分，就像一座金字塔，没有基础部分也就不会有塔尖部分，所以低音频率的调整是很重要的。

在具体操作上：1、20Hz、32Hz这两个频率基本上都是完全衰减的，因为现在很多音箱的低音频率还没有下潜至这个频段。

2、40Hz、50Hz这两个频率恰好是目前我国220V交流电的频率，为了减少电源部分的干扰我们一般也把这两个频率衰减5个dB左右。

3、63Hz、80Hz、100Hz这三个频率决定了音源的丰满度，一般不要做大的提升和衰减。

4、125Hz、160Hz、200Hz、250Hz这四个点决定了音源的力度和结实度，提升太多声音生硬，衰减太多则声音模糊、发虚，因此这几个点在低频段最为关键。

5、整个低频段需要着重注意一点的就是低音部分增加3个dB，功放的负载就增加了一倍，所以调节时候一定要慎重，既要注重音色，又要兼顾声场，还要兼顾功放的承受力。

User Manual
3
41， MIC LEVEL 1\2\3:话筒电平增益调节电位器， 2， MIC 1\2\3:话筒输入接插口，
3， IR:遥控器功能调节接受窗，
4， LCD ：蓝色背光，白色字幕功能显示屏，
5， ECS:返回功能按键，
6， UP:上菜单选择功能按键，
7， DOWN:下菜单选择功能按键，
8， FUNCTION VOL:功能大小调节旋钮键，
9， EFFECTS:效果功能调节按键，
10， MIC ：话筒功能调节按键，
11， MUSIC ：音乐功能调节按键，
12， LEFT:选择左移功能调节按键，
13， SUB ：重低音功能调节按键，
14， SC.SEF:中置、环绕功能调节按键，
15， VOLUME:音量功能设置按键，
16， REGHT:选择右移功能调节按键，
17， S.EQ:主通道输出均衡调节功能按键，
18， MODE ：模式设置功能选择按键，
19， SYSTEM ：系统设置功能按键，
20， RENAME:重命名功能按键，
21， EFFECTS VOL:效果量大小增益调节旋钮
22， MIC VOL:话筒输出总音量大小增益调节旋钮， 23， MUSIC VOL:音乐输出总音量大小增益调节旋钮，
变调
8
9。

音响设备使用注意事项一、前级效果器名称功能认识：1、混响音量：ECHO旋钮可以控制混响回音的直达声大小，也就是整个混响效果的多与少。

注意：配合该功能使用的还有两个功能旋钮-- EX（调节话筒激励的多少）、DELAY（调节混响回音延长时间的长短，此键在背板右侧）这3个功能旋钮必须配合使用，缺一不可，否则效果不理想，要想调试出比较满意的效果，必须3个旋钮一起调节，反复找感觉，直到调出理想、合适的效果！2、音质控制：BASS（低音）、TREBLE（高音）3、左右声道平衡（天逸780专业版不需要调节）：该旋钮必须调在正中间，否则左右音箱发出来的声音大小不一样。

二、开关机顺序：开关机前先将音量旋钮调至较小位置1、开机：电脑－>前级效果器－> 话筒－> 功放机2、关机：功放机－> 话筒－> 前级效果器－>电脑三、调音技巧：1、关于话筒啸叫（尖叫、哨叫）：通常话筒啸叫都是由于话筒的音量过大造成的，要仔细看看是属于话筒总音量过大造成还是属于个别话筒音量过大造成。

另一个造成话筒啸叫的原因就是话筒中某一音频过大造成的，要仔细听一下啸叫的频率：很刺耳的尖叫是属于MIC TREBLE（话筒高音）造成的，必须把话筒高音减小点。

如果是很低沉啸叫，感觉到有点震动或是“嗡嗡”的啸叫则是属于MIC BASS（话筒低音）过多造成的，必须把话筒低音减小一点。

2、通常情况下，也就是在使用期间，如果客人要求调节一下混响（回声）的轻与重，尽量不要去调节混响效果里面的DELAY，只要把ECHO回声效果加大或者减少就可以了。

3、电脑音乐伴奏音量的控制以不要覆盖过客人唱歌的声音为主。

否则客人唱歌会因为听不见自己的声音而觉得辛苦，吃力，费劲！4、在调音技术当中也有个关键的问题，就是话筒的配对问题。

如果一个大厅或包厢里面的话筒不是统一一个牌子的话，那么它们的频率也就不一样的，说简单点就是话筒的音质不一样，如果它们的音质不一样的话，我们调音的时候就难办了，当你照顾好这个牌子的话筒的音质后，那另外个牌子的话筒音质又体现不出来了。

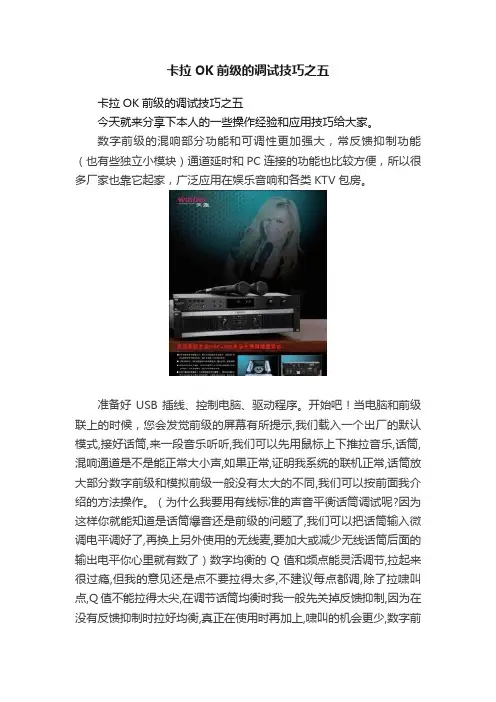

卡拉OK前级的调试技巧之五卡拉OK前级的调试技巧之五今天就来分享下本人的一些操作经验和应用技巧给大家。

数字前级的混响部分功能和可调性更加强大，常反馈抑制功能（也有些独立小模块）通道延时和PC连接的功能也比较方便，所以很多厂家也靠它起家，广泛应用在娱乐音响和各类KTV包房。

准备好USB插线、控制电脑、驱动程序。

开始吧！当电脑和前级联上的时候，您会发觉前级的屏幕有所提示,我们载入一个出厂的默认模式,接好话筒,来一段音乐听听,我们可以先用鼠标上下推拉音乐,话筒,混响通道是不是能正常大小声,如果正常,证明我系统的联机正常,话筒放大部分数字前级和模拟前级一般没有太大的不同,我们可以按前面我介绍的方法操作。

（为什么我要用有线标准的声音平衡话筒调试呢?因为这样你就能知道是话筒爆音还是前级的问题了,我们可以把话筒输入微调电平调好了,再换上另外使用的无线麦,要加大或减少无线话筒后面的输出电平你心里就有数了）数字均衡的Q值和频点能灵活调节,拉起来很过瘾,但我的意见还是点不要拉得太多,不建议每点都调,除了拉啸叫点,Q值不能拉得太尖,在调节话筒均衡时我一般先关掉反馈抑制,因为在没有反馈抑制时拉好均衡,真正在使用时再加上,啸叫的机会更少,数字前级很多带有简单的压限功能,噪声门,压缩比,起复时间等,噪声门可以用轻声‘思思思’调试感觉到细节不被滤掉,声音又干净就行了。

压缩比是调作人声大电平时的压缩比例,千万不要压得人声唱不开,动态都没有了,起复时间调节拐点的曲线快慢,尽力要让人声感觉自然。

有的还带人声相位变换,你可以试点一下,唱K时感觉人声一般靠前好些。

但在听觉上会感觉站在伴奏音乐前面，唱的人好唱,听的人难听,这点要因地制宜,灵活运用.在單純試聽的時候一般是以音樂為主,好的音樂的動態和平衡動聽的動聽的音色能增分不少,話筒部分先關掉的好處是音樂部分可以不受話筒低譟和反饋的影響輸齣的EQ調節的範圍也靈活些包房調音是以唱為主,話筒的人聲部分是最主要的.我一般的調試部是：話筒大小 - 話筒音色 - 話筒混響 - 話筒迴響 - 重複次數 - 混響電平 - 人聲通道派送 - 音樂輸入大小 - 音樂電平 - 音樂EQ - 音樂通道派送 - 超低比例 -全通道EQ平衡 - 相位延時 - 整體平衡再脩正（包括VOD的電平）.我们接着聊聊比较常用的数字前级混响调试。

KTV前级效果器调试要领⼀、主声道⾳乐调试。

前级主声道⾳乐调试的内容主要有：低切、⾼切、增益、输⼊端均衡器、压限、输出端均衡器、⾳量。

1、主声道⾳乐低切：这是前级⾳乐调试中⼀个⾮常重要的调试项⽬，是否调试得当关系到整体的⾳乐表现，切不可忽视；低频是声⾳的基础，⼀切的好声都从低频开始。

低⾳表现的优劣有那些呢？⾳乐声如果⽋缺超低⾳则会丧失丰满度⽽显得单薄，如果超低⾳过量声⾳会浑浊拖沓。

⾳乐声如果⽋缺低⾳则会丧失⼒度，如果低⾳量过头了声⾳会轰隆隆作响。

中低⾳的多与少⼜如何呢？这与低切⽆关，只有傻⽠和聋⼦才会将主声道⾳乐的低切点设到中低频段。

低切调整其实也是均衡调整，只不过是⼀种快捷、直观、简单的均衡调整⼿法⽽已，是将低切点以下的频率作急剧衰减。

关于低切有⼆个指标，⼀个是衰减量、⼀个是低切点频率。

衰减量是指“每⼀倍频程声压降低的值”，⽐如30赫兹⽐60赫兹声压低12db，那么我们称之为每倍频程衰减12db。

低切的衰减量是⼀个固定值，各家⽣产的前级不尽相同。

低切点频率是指“达到固定衰减量的频点”。

例如，当设置低切频点为40Hz时，是表述40Hz频点⽐80Hz降低了12db，那么20Hz频点则⽐80Hz降低了24db。

如何来设置主声道⾳乐的低切，没有⼀个确定的值，要依据不同的环境、不同的⾳箱分别对待。

超低⾳与低⾳的量感多寡既与⾳箱本⾝有关（不同的⾳箱差异较⼤）、也与环境有关（低⾳反射叠加量）。

还有⼀点必须要知道的是：要想重播的声⾳频率越低，⾳箱所需要索取的功放功率就越⼤，当系统配搭的功放功率余量不⾜或是⾳箱承受功率能⼒不强时，适当上移低切频点是⼀个聪明的做法，会获得更好的声⾳表现。

确定主声道⾳乐低切频点还要了解主⾳箱的谐振频率（常说的f0），也就是⾳箱标注的有效频宽的起始点。

前级主声道⾳乐低切频点⼀般要选择在这个频率附近，如果选择太低，⾳箱受⾃⾝物理特性限制⽆法重播这么低的频率信号，不但⽩⽩浪费放⼤器功率降低了效益，⽽且会造成⾳箱不必要的负担⽽严重影响低频的质感。
