泡沫混凝土保温工艺

浅谈现浇泡沫混凝土屋面保温施工技术[摘要]介绍了泡沫混凝土的特性、组成、制备、泡沫混凝土作为屋面保温的构造形式、泡沫混凝土屋面保温施工工艺及施工技术。

[关键词]泡沫混凝土；屋面；保温层；施工技术中图分类号： tu528 文献标识码： a 文章编号：0前言建筑节能是执行国家环境保护和节约能源政策的主要内容，也是我国建筑领域当前与今后需要实施和发展的重要课题。

建筑节能要求使用的建筑材料具有节能、保温、隔热、轻质、利废等性能，泡沫混凝土凭借其良好的特性，正被广泛地应用于建筑领域。

泡沫混凝土屋面保温是泡沫混凝土材料在建筑领域较早的应用之一，近年来在国内迅速得到推广有应用，《屋面工程质量验收规范》gb50207-2012中也新增了“现浇泡沫混凝土保温层”的质量验收标准。

1泡沫混凝土主要特性泡沫混凝土以水泥为主要胶凝材料，添加一定量的水、粉煤灰、外加剂拌合成浆体，再与发泡剂、水、气混合发泡而成的泡沫进行机械混合后形成流态轻质塑性浆料，经现场浇筑成型的多孔混凝土制品。

由于泡沫混凝土中含有大量封闭孔隙，使其具有良好的物理力学性能。

1）轻质泡沫混凝土的密度小，密度等级一般为300~1800kg/m3，常用泡沫混凝土的密度等级为500~1000kg/m3。

由于泡沫混凝土的密度小，可有效降低建筑物自重，具有显著的经济效益。

2）保温隔热性能好由于泡沫混凝土中含有大量封闭的细小孔隙，因此具有良好的热工性能，即良好的保温隔热性能，这是普通混凝土所不具备的。

通常密度等级在500~1000kg/m3范围的泡沫混凝土，导热系数在0.12~0.27w/(m·k)之间。

因此，采用泡沫混凝土作为建筑物屋面保温材料，具有良好的节能效果。

3）隔音耐火性能好泡沫混凝土属多孔材料，因此它也是一种良好的隔音材料。

泡沫混凝土是无机材料，耐热可达500℃以上，不存在热分解，从而具有良好的耐火性，在建筑物上使用，可提高建筑物的防火性能。

4）环保泡沫混凝土主要原材料为水泥和发泡剂，发泡剂大都接近中性，不含苯、甲醛等有害物质。

泡沫混凝土的施工要点泡沫混凝土是一种轻质、高强度、保温隔热、防火、隔音、环保的新型建筑材料，广泛应用于建筑、道路、桥梁、隧道、水利工程等领域。

在泡沫混凝土的施工过程中，需要注意以下几个要点。

一、材料准备泡沫混凝土的主要原材料是水泥、砂、水和发泡剂。

在施工前，需要将这些原材料准备好，并按照一定的比例进行混合。

其中，发泡剂是泡沫混凝土的关键，需要选择质量稳定、发泡性能好的产品。

二、设备准备泡沫混凝土的施工需要专用的设备，包括发泡机、搅拌机、输送泵等。

在施工前，需要检查这些设备的运行状态，确保其正常工作。

三、施工现场准备泡沫混凝土的施工需要在干燥、通风、无风、无雨的环境下进行。

在施工前，需要对施工现场进行清理和整理，确保施工现场干净、整洁、安全。

四、施工工艺1. 搅拌：将水泥、砂、水和发泡剂按照一定比例放入搅拌机中进行混合，搅拌时间一般为3-5分钟。

2. 发泡：将混合好的材料通过发泡机进行发泡，发泡时间一般为1-2分钟。

3. 输送：将发泡好的泡沫混凝土通过输送泵输送到施工现场。

4. 浇筑：将泡沫混凝土倒入模具中进行浇筑，浇筑厚度一般为10-20厘米。

5. 养护：在泡沫混凝土浇筑完成后，需要进行养护，保持其表面湿润，防止龟裂和开裂。

五、安全注意事项在泡沫混凝土的施工过程中，需要注意以下安全事项：1. 确保施工现场安全，防止人员和设备受到伤害。

2. 严格遵守施工规范，确保施工质量。

3. 使用专业设备和工具，确保施工效率和质量。

4. 注意防火防爆，避免发生意外事故。

泡沫混凝土的施工需要严格按照规范进行，确保施工质量和安全。

同时，需要注意材料、设备、施工现场的准备工作，以及施工工艺和安全事项。

只有这样，才能保证泡沫混凝土的施工质量和效果。

建筑泡沫混凝土的保温层施工工艺探讨作者：陈小梅来源：《城市建设理论研究》2013年第18期摘要：以无机材料代替有机材料做保温是近年来建筑行业及科技发展的必然趋势。

泡沫混凝土与聚苯板、聚苯保温颗粒等材料做墙体保温相比较而言，具有防火、耐久、隔声、绿色环保低碳等优势。

泡沫混凝土有造价低，可现浇自保温墙体、非承重墙体、产品密度低、易于成型、工艺简单、材料来源广泛、投资小、易于普及等优点。

关键词：泡沫混凝土，保温隔热，施工，工艺中图分类号： TU37文献标识码：A 文章编号：1、概况近年，随着以聚苯板为代表的建筑保温体系存在的火灾隐患、脱落隐患、耐久性问题、服役期后的巨量垃圾问题等逐渐暴露，社会各界呼吁淘汰泡沫聚苯、泡沫聚氨酯等有机保温材料的声浪日高。

在央视文化中心特大火灾之后，这一呼吁声浪更掀高潮，因此，在建筑节能中以无机保温取代有机保温，已无多少悬念，其变革也只是时间问题。

在未来的建筑保温节能中，泡沫混凝土很有可能成为其主导材料。

2、工艺流程2.1工艺原理泡沫混凝土是用机械方法将泡沫水溶液加压制成均匀封闭的气泡组成的泡沫，然后将泡沫注入到由水泥、集料、掺合料、水及各种外加剂等制成的浆料中，再经混合搅拌，浇筑成型，养护而成的轻质多孔材料2.2施工操作要点（1）根据设计要求，试配泡沫混凝土，确定其水泥、发泡剂、水、集料及外加剂等的掺量。

（2）清理基层上的尘土、杂物和积水。

（3）按照泡沫混凝土层的设计厚度、设计坡度，用水泥砂浆贴点标高（贴灰饼），再拉线，冲筋。

若设计无规定坡度值，坡度值宜为2%。

（3）在屋面与女儿墙交界处及凸出屋面的构造物四周埋设分格条。

（4）在基层上洒水湿润，然后涂刷一道素水泥浆。

（5）在发泡瓶内加入发泡剂及发泡剂量12～13倍的水充气加压3～6分钟，待空压机气压升压到0.6～0.8MPa后停机待用。

（6）在搅拌机内加入水和抗拉纤维（按0.7kg/m3配料）搅拌1～2分钟，再按水泥、砂及外加剂等的先后顺序加入搅拌机内搅拌2～3分钟形成稠状浓液，随后加入泡沫搅拌。

现浇泡沫混凝土施工技术措施1.前言1.1现浇泡沫混凝土施工技术是利用物理机械方法将现浇泡沫混凝土泡沫剂水溶液制备成泡沫，再将泡沫加入由水泥、粉煤灰、水等材料制成的浆料中，经均匀混合后浇注成型并养护而成的新型保温、隔热、隔声材料的一种工艺技术。

1.2现浇泡沫混凝土是一种新型环保的节能材料，将其按照设计要求埋植于钢筋混凝土楼板上或大型广场的装饰面层以下，做垫层找坡替代混凝土找坡。

由于其内部含有大量的封闭空隙，具有轻质、保温、隔热、隔音、高强的物理性能。

施工生产中能节约混凝土的使用量，是国家推广的新型节能产品。

现浇泡沫混凝土为无机物质材料，有非燃烧性，具有良好的防火性能。

吸水率低不易开裂，安全、环保、无毒、无污染。

该材料既具有安全性又具有经济性，符合国家倡导的“环保节能型”建筑要求和建筑产业政策，该技术国内领先，具有良好的技术性能和经济效果，推广应用前景广阔。

1.3本工程结合实际经验和有关的资料，在北区酒店、酒店南区1#楼、酒店南区2#楼等屋面找坡层及地下一层游泳池找坡层的施工中，使用了泡沫混凝土。

对于施工总体安排、施工方法及工艺、技术质量保证措施、安全消防等措施、环保与文明施工措施进行合理的计划，取得较好的效果。

2.施工特点2.1轻质由于泡沫砼内部含有大量的封闭空隙，自身重量较轻，其密度一般在300-1200kg/m3范围内，根据设计的强度要求，通过在施工现场调整水泥及发泡剂用量调整其密度。

利用这一特性可制作建筑物的墙体材料，大大减轻建筑物的自重，从而降低建筑物的结构与基础费用，经济效益显著。

2.2热工性能优良与传统的建筑材料相比，泡沫混凝土热导率较低，密度等级在300-1200kg/m3之间的泡沫混凝土，热导率常在0.09-0.13w/m·k之间。

不但具有良好的保温性能，而且隔热效果显著。

2.3隔音效果优良泡沫混凝土是多孔型材料，因此它是一种具有一定吸音能力的材料，吸音性能比砖墙大约高5-10倍。

泡沫混凝土是把水、水泥和发泡剂等按比例混合搅拌，用机器输送凝固后制成的保温、隔热、轻量、隔音、环保型的发泡砼制品。

根据我省各地区对屋面保温性能的不同要求，发泡砼保温层的保温效果必须满足建筑节能标准的要求，平均厚度一般不小于150mm。

其他保温按设计要求施工。

本工程拟在首层地面回填和屋面层找坡使用该材料施工，首层采用500容重等级发泡混凝土，屋面找坡采用300容重等级发泡混凝土施工，配合比由厂家试验确定。

二、发泡混凝土原材要求及各项指标1、水泥：采用325标号及以上普通硅酸盐水泥，产品达到国家相应标准。

2、发泡剂：外观质量呈棕色或浅黄色透明液体，允许有少量沉淀，无肉眼可见外来杂物。

发泡剂理性化指标应符合下列要求项目单位指标要求 PH值 PH 7±0.7 密度g/cm²1.1±0.05发泡剂环保指标应符合下表要求项目单位指标挥发性有机物 g/L ≤50 游离甲醛g/Kg ≤1 苯 g/Kg ≤0.2 甲苯十二甲苯g/Kg≤102 3、发泡混凝土：发泡砼材料的物理性能指标应符合下表要求低密度发泡混凝土物理性能项目指标干容重Kg/㎡±50 300 350 400 450 500 550 600 700 抗压强度MPa平均值≥0.3 ≥0.55 ≥0.8 ≥0.9 ≥1.0 ≥1.2 ≥1.6 ≥2.0 最小值≥0.25≥0.37≥0.5≥0.65≥0.8 ≥1.0 ≥1.2 ≥2.0 导热系数，W/mK ≤0.077 ≤0.079 ≤0.08 ≤0.09≤0.1≤0.12≤0.14≤0.16最大吸水率，% 8~22抗渗性，mm 水平下降温度≤5mm干燥收缩mm/m <0.3~0.8 软化系数，% ≥0.5抗冻性，% 强度损失≥25，质量损失≤5燃烧性能不燃烧三、发泡混凝土施工： 1、施工准备材料要求及主要机具；水泥：采用325标号的普通硅酸盐水泥。

外加剂：外加剂的选择及用量应符合设计要求及GB/T8077-2000规范规定。

泡沫混凝土施工技术交底一、施工1、施工准备材料要求及主要机具：水泥：宜用32.5以上的普通硅酸盐水泥，应按设计要求选用。

砂：用中砂，不得含有杂物。

含泥量不得超过3%，使用前必须过3-5mm孔径的筛。

外加剂：外加剂的选择及用量应符合设计要求及GB-50119-2003规范的规定。

主要机具：发泡机、砂浆搅拌机、铁抹子、扫帚、木抹子、刮杠等。

2、基层处理：把杂物清理清扫干净，并用水湿润。

3、泡沫制取和使用泡沫混凝土使用的泡沫应该使用专用设备制取。

其泡沫直径应控制在0.5-2mm之间，且应有弹性，不易破碎。

混凝土泡沫应随制取随使用，留置时间不宜大于20分钟。

4、找平层与保温层应同时施工，保温层坡度应符合设计要求，基层与突出屋面结构（女儿墙、山墙、天窗壁、变形缝、烟囱等）的交接处和基层的转角处，保温层均应作成圆弧形；内部排水的水落口的周围，找平层应做成略低的凹坑。

5、总厚度超过10cm时，宜分层施工。

6、平屋面采用结构找坡，坡度不应小于3%；采用材料找坡，坡度宜为2%；天沟、檐沟纵向找坡，坡度不应小于1%，沟底水落差不得超过150mm。

7、当容重低于300kg/ m3时，施工时宜加速凝剂，速凝剂掺量一般为水泥用量的2%-8%，掺量随速凝剂品种、施工温度和工程要求适当增减，具体的增减量应由实验确定。

8、施工现场的气温不宜低于5℃。

9、施工完毕后，应进行保湿养护。

二、施工工艺基底清理——找标高——搅拌、搅拌混凝土——找平、压光——养护——检查验收（1）基底清理：基层应清理干净（2）找标高：根据水平标准线和设计厚度，在四周墙、柱子上弹出面层的水平标高控制线。

（3）混凝土搅拌：a、配制泡沫浆体，根据混凝土发泡剂的配比和生产工艺，配制发泡浆体。

b、搅拌水泥浆，按设计选用的泡沫混凝土型号，先将定量的水加入搅拌机，再将称量好的水泥、粉煤灰等添加料投入搅拌内搅拌，时间不少于2分钟。

C、将预发泡沫倒入水泥浆体的搅拌机中，搅拌6分钟，使水泥泡沫浆料达到均质化要求，即可进行现场直接浇筑，预拌好的水泥泡沫浆料应在3小时内用完。

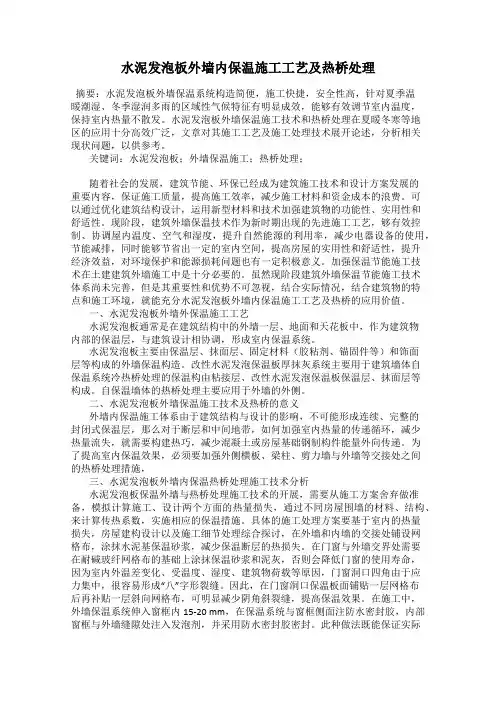

水泥发泡板外墙内保温施工工艺及热桥处理摘要：水泥发泡板外墙保温系统构造简便，施工快捷，安全性高，针对夏季温暖潮湿、冬季湿润多雨的区域性气候特征有明显成效，能够有效调节室内温度，保持室内热量不散发。

水泥发泡板外墙保温施工技术和热桥处理在夏暖冬寒等地区的应用十分高效广泛，文章对其施工工艺及施工处理技术展开论述，分析相关现状问题，以供参考。

关键词：水泥发泡板；外墙保温施工；热桥处理；随着社会的发展，建筑节能、环保已经成为建筑施工技术和设计方案发展的重要内容，保证施工质量，提高施工效率，减少施工材料和资金成本的浪费。

可以通过优化建筑结构设计，运用新型材料和技术加强建筑物的功能性、实用性和舒适性。

现阶段，建筑外墙保温技术作为新时期出现的先进施工工艺，够有效控制、协调屋内温度、空气和湿度，提升自然能源的利用率，减少电器设备的使用，节能减排，同时能够节省出一定的室内空间，提高房屋的实用性和舒适性，提升经济效益，对环境保护和能源损耗问题也有一定积极意义。

加强保温节能施工技术在土建建筑外墙施工中是十分必要的。

虽然现阶段建筑外墙保温节能施工技术体系尚未完善，但是其重要性和优势不可忽视，结合实际情况，结合建筑物的特点和施工环境，就能充分水泥发泡板外墙内保温施工工艺及热桥的应用价值。

一、水泥发泡板外墙外保温施工工艺水泥发泡板通常是在建筑结构中的外墙一层、地面和天花板中，作为建筑物内部的保温层，与建筑设计相协调，形成室内保温系统。

水泥发泡板主要由保温层、抹面层、固定材料（胶粘剂、锚固件等）和饰面层等构成的外墙保温构造。

改性水泥发泡保温板厚抹灰系统主要用于建筑墙体自保温系统冷热桥处理的保温构由粘接层、改性水泥发泡保温板保温层、抹面层等构成。

自保温墙体的热桥处理主要应用于外墙的外侧。

二、水泥发泡板外墙保温施工技术及热桥的意义外墙内保温施工体系由于建筑结构与设计的影响，不可能形成连续、完整的封闭式保温层，那么对于断层和中间地带，如何加强室内热量的传递循环，减少热量流失，就需要构建热巧，减少混凝土或房屋基础钢制构件能量外向传递。

屋面泡沫混凝土保温层施工工法屋面泡沫混凝土保温层施工工法一、前言屋面泡沫混凝土保温层是一种常用的建筑保温材料，具有轻质、隔热、保温、防水等特点，广泛应用于各类屋面保温工程中。

本文旨在介绍屋面泡沫混凝土保温层施工工法，并详细解释其工艺原理、施工工艺、质量控制和安全措施，以提供实际工程的参考。

二、工法特点屋面泡沫混凝土保温层施工工法具有以下特点：1. 轻质隔热：采用泡沫混凝土作为保温材料，具有轻质隔热的特点，能够有效降低屋面热传导。

2. 防水保温：泡沫混凝土表面涂覆一层防水涂料，能够保护保温层不受水分侵入，提高保温效果。

3. 施工快速：泡沫混凝土可直接喷涂在屋面基层上，施工速度快，能够节约施工时间和人力成本。

4. 环保节能：泡沫混凝土材料无毒无害，符合环保要求，具有优异的保温性能，能够提高屋面的能源利用效率。

三、适应范围屋面泡沫混凝土保温层适用于各类屋面保温工程，尤其适用于屋面结构复杂、施工难度大的项目。

例如工业厂房、商业建筑、居民楼等。

此外，它还适用于屋面改造和维修工程，能够提高老旧建筑的保温性能。

四、工艺原理屋面泡沫混凝土保温层的施工工法与实际工程之间的联系紧密，并采取了以下技术措施：1. 准备工作：检查屋面基层的平整度和强度，清理基层杂物，搭设施工安全网，确保施工安全和基层的良好质量。

2. 泡沫混凝土喷涂：采用专业的喷涂设备将泡沫混凝土均匀地喷涂在屋面基层上，形成一层均匀的保温层。

3. 平整抹灰：待泡沫混凝土固化后，进行平整抹灰处理，使保温层表面达到光滑、平整的效果。

4. 防水涂料施工：在保温层表面涂覆一层防水涂料，形成防水层，防止水分渗透。

五、施工工艺1. 准备工作：检查基层平整度和强度，清理杂物，搭设施工安全网。

2. 喷涂泡沫混凝土：采用喷涂设备将泡沫混凝土均匀喷涂在基层上，控制喷涂厚度。

3. 平整抹灰：待泡沫混凝土固化后，进行平整抹灰处理，使保温层表面平整光滑。

4. 涂覆防水涂料：在保温层表面涂覆一层防水涂料，形成防水层。
