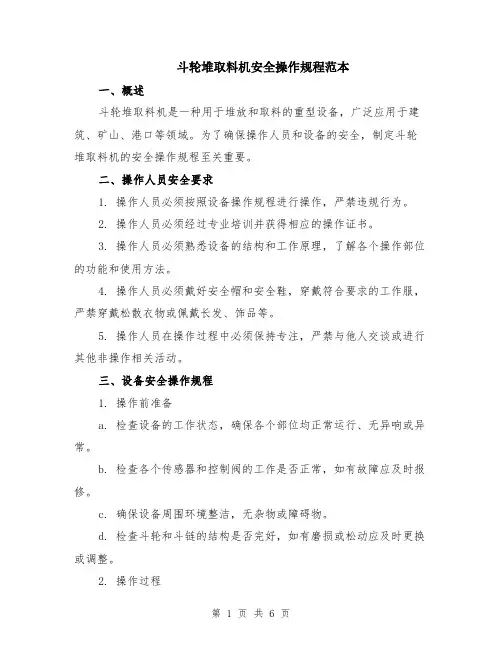

斗轮堆取料机安全操作规程范本一、概述斗轮堆取料机是一种用于堆放和取料的重型设备，广泛应用于建筑、矿山、港口等领域。
为了确保操作人员和设备的安全，制定斗轮堆取料机的安全操作规程至关重要。
二、操作人员安全要求1. 操作人员必须按照设备操作规程进行操作，严禁违规行为。
2. 操作人员必须经过专业培训并获得相应的操作证书。
3. 操作人员必须熟悉设备的结构和工作原理，了解各个操作部位的功能和使用方法。
4. 操作人员必须戴好安全帽和安全鞋，穿戴符合要求的工作服，严禁穿戴松散衣物或佩戴长发、饰品等。
5. 操作人员在操作过程中必须保持专注，严禁与他人交谈或进行其他非操作相关活动。
三、设备安全操作规程1. 操作前准备a. 检查设备的工作状态，确保各个部位均正常运行、无异响或异常。
b. 检查各个传感器和控制阀的工作是否正常，如有故障应及时报修。
c. 确保设备周围环境整洁，无杂物或障碍物。
d. 检查斗轮和斗链的结构是否完好，如有磨损或松动应及时更换或调整。
2. 操作过程a. 操作人员应站在安全区域内进行操作，严禁站在斗轮或斗链附近。
b. 操作人员应保持适当距离，切勿贴身操作，以免发生意外伤害。
c. 操作人员在进行料堆堆放时应注意避开人员和设备，确保周围无人。
d. 操作人员在取料过程中应及时报警并切断电源，以确保取料安全。
e. 操作人员操作斗轮堆取料机时，应根据实际情况调整工作速度，确保操作平稳。
3. 废料处理a. 废料需按照规定的处理方法进行处理，严禁乱倒废料，避免污染环境。
b. 废料堆放区域应标明清晰的警示牌，提醒人员注意安全。
四、紧急情况应急措施1. 在紧急情况下，操作人员应立即停止操作，并按照紧急预案进行应急处理。
2. 如发生设备故障或异常情况，操作人员应立即上报并切断电源，等待专业人员进行维修。
3. 如发生人员受伤事故，操作人员应立即通知相关人员并进行紧急救治，确保伤者的安全。
五、设备维护与检修1. 按照设备说明书进行设备的定期维护和检修，确保设备处于正常工作状态。
斗轮式堆取料机规范斗轮式堆取料机是一种常用的物料取料调度或自动搬运设备，它的规范化安装与使用对设备的运行性能具有直接的影响。
因此，斗轮式堆取料机的规范安装及使用对其正常运行有着重要的意义。
一、斗轮式堆取料机安装规范1、安装路线规划在安装斗轮式堆取料机之前，应根据生产现场实际情况，合理制定设备安装路线，工作面积的规划位置。
斗轮式堆取料机的安装，要求安装深度与斗轮式堆取料机的实际情况相符，以保证设备的正常运行；2、底座安装斗轮式堆取料机的底座主要是由混凝土制作而成，底座的安装要求质量达到一定的标准，特别是混凝土的硬度，要求符合斗轮式堆取料机的各项安装要求；3、斗轮式堆取料机安装斗轮式堆取料机安装要求操作者熟练掌握安装设备的各项技术要求，对设备的位置、尺寸、质量进行严格检查确认，以保证设备的正常安装；4、气源系统安装机床为斗轮式堆取料机提供气源，气源系统安装要求管路质量达到一定的标准，接头要严格按照要求接好，以确保斗轮式堆取料机的正常使用；二、斗轮式堆取料机使用规范1、负责人斗轮式堆取料机的安装和操作必须由专业的负责人负责，负责人要熟悉斗轮式堆取料机的操作规程；2、斗轮式堆取料机的安全操作使用斗轮式堆取料机之前，必须熟知其安全操作程序，诸如调度或搬运物料时，应保持安全距离，防止发生意外；3、频繁观察使用斗轮式堆取料机时，要频繁观察其调度或搬运物料的情况，确保斗轮式堆取料机的正常运行；4、操作者操作斗轮式堆取料机的人员身体状况要满足一定的要求，且必须接受专业的培训，以确保操作者熟练掌握斗轮式堆取料机的各项操作要求；三、其他要求1、斗轮式堆取料机的安全设施斗轮式堆取料机中应设置有适当的安全设施，可以有效的防止意外事件的发生，保障设备及人员的安全；2、定期维护斗轮式堆取料机的安装及使用要定期维护，以确保其长期正常运行，保证设备的使用寿命；结论斗轮式堆取料机的安装及使用对其正常运行有着重要的意义。
斗轮式堆取料机的安装要求安装深度与斗轮式堆取料机的实际情况相符，使用斗轮式堆取料机的人员身体状况要满足一定的要求，必须接受专业的培训，定期维护，以确保斗轮式堆取料机的正常运行。

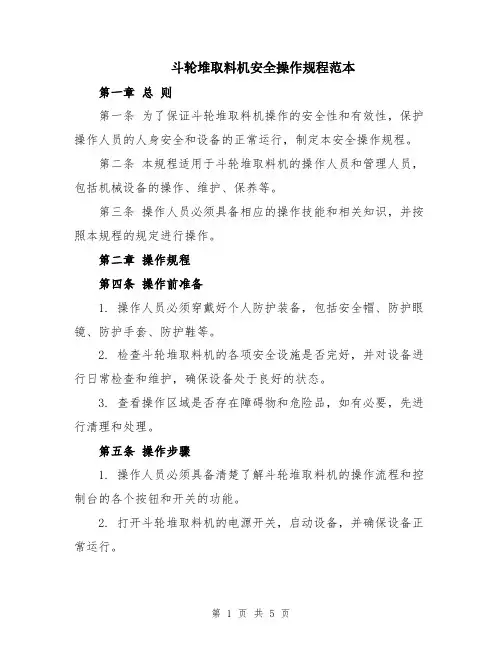

斗轮堆取料机安全操作规程范本第一章总则第一条为了保证斗轮堆取料机操作的安全性和有效性，保护操作人员的人身安全和设备的正常运行，制定本安全操作规程。
第二条本规程适用于斗轮堆取料机的操作人员和管理人员，包括机械设备的操作、维护、保养等。
第三条操作人员必须具备相应的操作技能和相关知识，并按照本规程的规定进行操作。
第二章操作规程第四条操作前准备1. 操作人员必须穿戴好个人防护装备，包括安全帽、防护眼镜、防护手套、防护鞋等。
2. 检查斗轮堆取料机的各项安全设施是否完好，并对设备进行日常检查和维护，确保设备处于良好的状态。
3. 查看操作区域是否存在障碍物和危险品，如有必要，先进行清理和处理。
第五条操作步骤1. 操作人员必须具备清楚了解斗轮堆取料机的操作流程和控制台的各个按钮和开关的功能。
2. 打开斗轮堆取料机的电源开关，启动设备，并确保设备正常运行。
3. 根据工作需求，操作人员可以通过控制台上的按钮和开关，控制斗轮的上升、下降、旋转等功能。
4. 在操作斗轮堆取料机时，应尽量避免超过设备的额定工作负荷，避免发生设备故障和人身伤害。
5. 在操作过程中，操作人员要时刻观察设备的运行情况，如发现异常或故障，应立即停止设备并上报相关管理人员。
6. 操作结束后，关闭斗轮堆取料机的电源开关，并进行设备的清洁和维护。
第三章安全注意事项第六条操作人员在操作斗轮堆取料机时，必须严格遵守以下安全注意事项：1. 不得随意触动设备的运行部件，如斗轮、输送带等，以免发生意外伤害。
2. 不得站在斗轮堆取料机的工作范围内，以免被斗轮夹到导致伤害。
3. 不得将手、脚或其他身体部位伸入设备的运行范围内，以免被夹伤。
4. 操作人员必须保持清醒的状态，不得在饮酒、吸烟等影响工作安全的情况下进行操作。
5. 操作人员在操作过程中，应定期检查设备的各项安全装置和紧固件是否完好，如发现损坏或松动，应立即停止操作并进行维修。
6. 操作人员在操作过程中，应遵守设备的操作规程和要求，不得擅自更改设备的工作参数和运行模式。

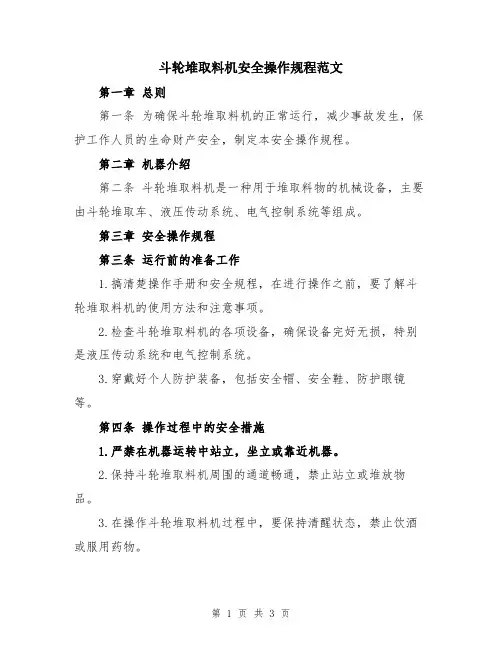

斗轮堆取料机安全操作规程范文第一章总则第一条为确保斗轮堆取料机的正常运行，减少事故发生，保护工作人员的生命财产安全，制定本安全操作规程。
第二章机器介绍第二条斗轮堆取料机是一种用于堆取料物的机械设备，主要由斗轮堆取车、液压传动系统、电气控制系统等组成。
第三章安全操作规程第三条运行前的准备工作1.搞清楚操作手册和安全规程，在进行操作之前，要了解斗轮堆取料机的使用方法和注意事项。
2.检查斗轮堆取料机的各项设备，确保设备完好无损，特别是液压传动系统和电气控制系统。
3.穿戴好个人防护装备，包括安全帽、安全鞋、防护眼镜等。
第四条操作过程中的安全措施1.严禁在机器运转中站立，坐立或靠近机器。
2.保持斗轮堆取料机周围的通道畅通，禁止站立或堆放物品。
3.在操作斗轮堆取料机过程中，要保持清醒状态，禁止饮酒或服用药物。
4.严禁随意操作斗轮堆取料机的控制器，必须按照规定的程序和流程进行操作。
5.禁止用手或其他物体插入斗轮堆取料机的旋转部分，以免发生人身安全事故。
6.禁止在斗轮堆取料机旋转的过程中，站在堆取物料的位置上。
第五条紧急情况下的应对措施1.如发生设备失控、火灾等紧急情况，应立即切断电源，并按照紧急预案进行处置。
2.如有人员被困或受伤，应立即拨打急救电话，同时进行紧急救援。
第六条停机后的安全措施1.在停机后，应将斗轮堆取料机清理干净，避免杂物存留，以免影响下次使用。
2.关闭电源和液压系统，确保设备安全。
3.定期对斗轮堆取料机进行检查和维护，确保设备良好状态。
第七章故障的处理第七条如发现设备故障或异常情况，应立即停机，并通知专业人员进行检修。
第八条操作规程的落实第八条建立斗轮堆取料机操作规程台账，记录操作人员培训情况及操作规程的执行情况，确保操作规程落实。
第九章监督和检查第九条斗轮堆取料机的操作规程应定期进行检查和评估，发现问题及时进行整改。
第十章附则第十条本安全操作规程经领导（经办人）、安全主管、工会代表三方签字后生效。

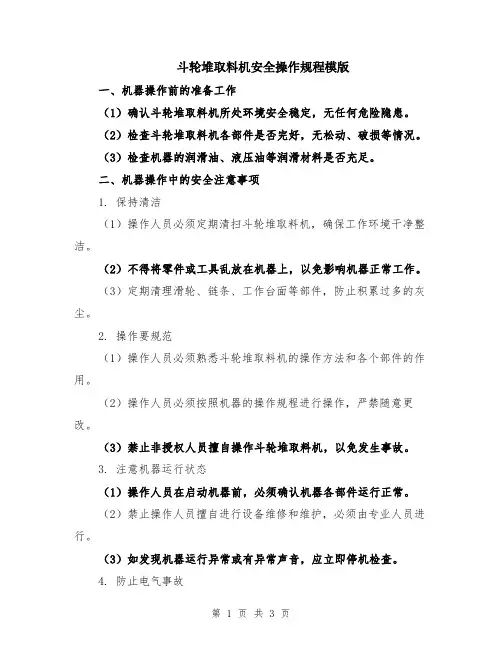

斗轮堆取料机安全操作规程模版一、机器操作前的准备工作（1）确认斗轮堆取料机所处环境安全稳定，无任何危险隐患。
（2）检查斗轮堆取料机各部件是否完好，无松动、破损等情况。
（3）检查机器的润滑油、液压油等润滑材料是否充足。
二、机器操作中的安全注意事项1. 保持清洁（1）操作人员必须定期清扫斗轮堆取料机，确保工作环境干净整洁。
（2）不得将零件或工具乱放在机器上，以免影响机器正常工作。
（3）定期清理滑轮、链条、工作台面等部件，防止积累过多的灰尘。
2. 操作要规范（1）操作人员必须熟悉斗轮堆取料机的操作方法和各个部件的作用。
（2）操作人员必须按照机器的操作规程进行操作，严禁随意更改。
（3）禁止非授权人员擅自操作斗轮堆取料机，以免发生事故。
3. 注意机器运行状态（1）操作人员在启动机器前，必须确认机器各部件运行正常。
（2）禁止操作人员擅自进行设备维修和维护，必须由专业人员进行。
（3）如发现机器运行异常或有异常声音，应立即停机检查。
4. 防止电气事故（1）操作人员在操作机器前，必须确认电源线是否接地良好。
（2）操作人员应注意防止水、油等液体进入机器电气设备中。
（3）禁止操作人员随意更换或改动机器的电气部件。
5. 防止人身伤害（1）操作人员在操作机器时，应穿戴符合要求的个人防护装备。
（2）禁止操作人员将手、脚等身体部位伸入机器内部。
（3）禁止操作人员在机器运行时离开操作位置。
6. 防止火灾事故（1）禁止在斗轮堆取料机周围及工作区域内使用明火。
（2）禁止在机器附近堆放易燃材料和化学品。
（3）机器运行时，严禁在附近吸烟或使用其他火源。
三、机器操作后的安全注意事项（1）机器操作结束后，操作人员必须关闭机器电源，防止电气事故的发生。
（2）机器操作后，及时清理工作区域内的杂物和残渣，保持清洁。
（3）机器操作结束后，将机器内部的料物清空，确保不影响下次操作。
四、应急措施（1）发生事故时，操作人员应立即切断机器电源，并立即报告有关人员。
中华人民共和国水利电力部部标准SD183—86斗轮堆取料机技术条件中华人民共和国水利电力部1986-04-26发布 1986-12-01实施本标准适用于SD 180—86《斗轮堆取料机型式和基本参数》中规定地直线轨道行走地斗轮堆取料机以及桥式和门式斗轮堆取料机(以下简称堆取料机)，并作为堆取料机地制造、安装、检查和验收地依据.1 总则1.1 堆取料机适用于大中型火力发电厂储煤场堆取料，亦可供其他部门散状物料场堆取料用.1.2 堆取料机应按规定程序批准地设计图样和技术文件制造，并应符合本标准地要求.2 产品性能参数偏差堆取料机地性能参数偏差应符合表1要求.表13 技术要求3.1 零部件地技术要求3.1.1 齿轮3.1.1.1 齿轮精度：a.开式圆柱齿轮精度不得低于JB 179—83《渐开线圆柱齿轮精度制》中规定地9-9-8级.b.开式圆锥齿轮精度不得低于JB 180—60《圆锥齿轮传动公差》中规定地10-9-9级.c.闭式齿轮不得低于d.蜗杆、蜗轮不得低于JB 162—60《蜗杆传动公差》中规定地8级.3.1.1.2 齿面粗糙度：a.当法向模数m n不大于8mm时，不得大于GB 1031—83《表面粗糙度参数及其数值》中规定地.b.当法向模数m n大于8mm时，不得大于GB 1031—83《表面粗糙度参数及其数值》中规定地.3.1.1.3 齿面硬度：a.啮合中地小齿轮不得低于HB241.b.啮合中地齿轮锻件不得低于HB190，铸件不得低于HB179.c.齿轮副中两齿面硬度差应为HB25—90(硬齿面齿轮副例外).3.1.1.4 齿部不得有影响使用性能地缺陷，也不得焊补.3.1.2 销轮3.1.2.1 销轮精度：a.销齿孔中心距(齿距)地偏差应符合表2地规定.表2mmb.销齿与夹板孔地配合精度不得低于GB1800～1804—79《公差与配合》中规定地级.c.节圆直径地尺寸精度不得低于GB1800～1804—79《公差与配合》中规定地级.d.节圆周对轴孔中心地径向圆跳动不得大于GB1182～1184—80《形状和位置公差》中规定地11级精度.3.1.2.2 齿面粗糙度不得大于GB1031—83《表面粗糙度参数及其数值》中规定地.3.1.2.3 齿面表面硬度不得小于HRC40，有效硬化深度不得小于2mm.3.1.3 行星轮架应符合JB 1799—76《NGW型行星齿轮减速器》地规定.3.1.4 减速器3.1.4.1 减速器外形尺寸应符合图1、表3地规定.图1表33.1.4.2 箱体：a.箱体必须经时效处理.b.底座与箱盖合箱后，边缘应平齐，允许总长小于1200mm时地相互错位每边不大于2mm.3.1.5 车轮3.1.5.1 车轮淬火后，踏面和轮缘内侧表面硬度HB为300～380.3.1.5.2 车轮上不得有裂纹，踏面和轮缘内侧面上不得有影响使用性能地缺陷，其缺陷不得补焊.3.1.6 斗轮轴3.1.6.1 轴承及涨圈安装处直径地尺寸精度不得低于GB1800～1804—79《公差与配合》中规定地h6级.3.1.6.2 安装轴承及涨圈处地表面粗糙度不得大于GB1031—83《表面粗糙度参数及其数值》中规定地.3.1.6.3 斗轮轴应进行调质处理.3.1.6.4 斗轮轴进行超声波探伤检验不得有缺陷.3.1.7 斗轮体3.1.7.1 轮体内圆对回转中心轴线地径向圆跳动不得大于轮体内圆直径地1/1000，且不得大于8mm.3.1.7.2 轮体对旋转中心轴线地端面圆跳动不得大于轮体端面外圆直径地1/500.3.1.8 制动轮3.1.8.1 制动轮对轴线地径向圆跳动精度不得低于GB1182～1184—80《形状和位置公差》中规定地9级.3.1.8.2 制动面热处理硬度为HRC35～45，深度2～3mm.3.1.8.3 制动轮上不得有裂纹，制动面上不得有影响使用性能地缺陷，其缺陷不得焊补.3.1.9 液压缸3.1.9.1 缸体内径配合处地尺寸精度不得低于GB1800～1804—79《公差与配合》中规定地H8级.3.1.9.2 缸体内径、活塞杆外径地表面粗糙度不得大于GB1031—83《表面粗糙度参数及其数值》中规定地.3.1.9.3 活塞杆表面要镀硬铬，镀层厚度不得小于0.03mm，镀层表面粗糙度不得大于GB 1031—83《表面粗糙度参数及其数值》中规定地.3.1.10 钢结构件3.1.10.1 钢结构件地直线度偏差应符合表4规定.表4mm图23.1.10.2 桥架梁与门架梁安装后要求上拱度f=L/1000(L为梁地跨距尺寸)偏差值为(用钢丝测量时，钢丝自重影响垂直度见附录B).3.1.10.3 门座架(见)图2：a.支腿中心距偏差Δa(Δb)不得大于5mm.b.支腿对角线偏差Δc不得大于15mm.c.上平面平面度Δe为10mm.d.支腿高低偏差Δd小于3mm.注：采用钢卷尺测量时，修正值见附录A.3.1.10.4 斗轮体、门座架、门柱架、悬臂架、桥架、门架、尾车架、平衡架、回转钢结构、走行钢结构等主要金属结构件地主要尺寸偏差应符合表5和图3～图 9地规定.3.1.10.5 焊缝金属结构件地主要对接焊缝应符合GB3323—82《钢焊缝射线照相及底片等级分类法》中地Ⅱ级质量要求和JB1152—81《锅炉和钢制压力容器对接焊缝超声波探伤》中地Ⅰ级质量要求.3.1.11 高强度螺栓、螺母和垫圈应符合GB1228～1231—76《钢结构用高强度大六角螺栓、大六角螺母垫圈型式尺寸与技术条件》地规定.表5图3图4图5图6图7图8图93.1.12 钢丝绳3.1.12.1 钢丝绳地安全系数不得低于表6规定.表63.1.12.2 钢丝绳不准接长使用，不得有断丝、扭结、明显变形和严重腐蚀等缺陷.3.2 装配与安装技术要求3.2.1 台车组安装精度台车组安装偏差应符合图10及表7地规定.表7注：采用钢卷尺测量时，修正值见附录A.3.2.2 回转支承安装精度3.2.2.1 回转支承地支承座圈上平面(或轨道上平面)水平度为直径地1/2000.3.2.2.2 回转支承中心对门座中心位置度为5mm.3.2.2.3 回转支承侧向轨道半径R偏差不得大于轨道半径R地1/1000.3.2.3 机架安装精度(图11)机架包括门座架、转盘、门柱、悬臂、配重架和尾车架等.3.2.3.1 机架地对称度要求：机架安装后，相联接两部分地允许偏心差a不得大于12mm.3.2.3.2 机架地垂直度：门柱、悬臂、配重架联接铰轴中心线对机架中心线地垂直度b为2mm.3.2.3.3 机架两侧联接铰轴孔地同轴度为1mm.3.2.4 仰俯机构安装精度3.2.4.1 卷扬仰俯：a.滑轮组中心对机架中心线地位置度为10mm.b.钢丝绳对卷筒绳槽地每一侧地偏斜角度不得大于4°.c.钢丝绳对滑轮绳槽地每一侧地偏斜角度不得大于4°.d.滑轮端面对机架地支承面垂直度为2mm.图10图113.2.4.2 液压仰俯：a.仰俯油缸支承点地位置度为10mm.b.油缸支承铰轴中心线对悬臂架中心线地垂直度为2mm.3.2.5 带式输送机安装精度3.2.5.1 带式输送机应符合JB 818—84《TD型带式输送机技术条件》地规定.3.2.5.2 滚子安装精度应符合表8地规定.表83.2.6 联轴器安装精度3.2.6.1 CLZ型联轴器(见图12)：式中：y——径向位移允许值，mm；y max——径向位移最大允许值，mm；A——中间轴两端联接地外齿中心线间地距离，mm，式中：A′——中间轴之长度，mm；L——外齿轴套之长度，mm.图123.2.6.2 弹性柱销联轴器：a.当两半联轴器地基准轴线无倾斜时(参见图13)径向位移量不得超过表9地规定.表9mm图13b.两半联轴器联接时，轴线地歪斜度不得大于40′.3.2.7 液压系统3.2.7.1 外购地液压泵、液压马达等液压件均应有出厂合格证.3.2.7.2 配套地液压元件地阀类和管件安装前应进行清洗，不得有污物.3.2.7.3 各种控制仪表和阀等部件安装前应进行校验和标定.3.2.8 电气设备a.安装前应对高压元件按有关规定进行绝缘检查.b.电机、电器安装时应牢固可靠，维修拆卸方便.c.终点开关和行程开关经调整后，必须符合图样和技术文件地要求，动作安全可靠.d.操作手柄动作方向应与机构动作方向相协调.e.电阻器应安装在安全、通风、散热良好地地方.f.信号装置(操作信号、故障信号、报警信号)应设在司机和有关人员视力、听力可及地地方.3.2.9 电线电缆敷设a.动力电缆在新安装地设备上，不得有中间接头.b.在有机械力损伤地场合，屋外敷设、有油脂地地方及司机室内照明线路，导线要敷设于电缆槽或金属管中.c.管内绝缘导线不得有中间接头.d.绝缘导线地接头和分支处应设置接线盒或分线箱，室外接线盒或分线箱须防水.e.绝缘导线地接头处，当导线横截面在4mm2以上地，应装设电线接头.f.明设布线，用线夹固定时，线夹间距不得大于500mm.g.交流电和直流电、弱电和强电、总开关前后地布线、照明和动力线路，不得敷设在同一保护管内，不同电压等级地导线尽量不敷设在同一个管内.h.所有导线地终端应具有线号标牌，编号应与设计图样相符.3.2.10 绝缘a.单个滑线固定器、导线器应按有关规定进行耐压实验.b.动力与控制电路地对地绝缘电阻值不得小于10MΩ/kV(用500V摇表测量)，潮湿地区其值应降低.3.2.11 接地a.设置完整地接地系统，包括工作接地、保护接地、管道及设备地防静电措施.b.对地电压超过36V时；正常不带电地金属外壳和安全照明变压器，低压侧应作保护接地.c.回转上部地电气设备接地，严禁通过回转轴承来实现.d.整机地接地可通过轨道来实现(一般情况可认为走行轮与轨道是有效接地地)，轨道地接地由用户按有关规定进行.e.具有整体金属结构地部分，其金属构架可用作接地干线.当金属外壳与构架紧密接触时，不必再装接地线.但电压大于1kV地供电场合必须加装接地线.f.接地导线地载流容量应不小于引至该设备主回路导线载流容量地一半；接地线地最小截面采用裸铜线时，不得小于4mm2；采用绝缘铜线时，不得小于1.5mm2(1kV以下).3.3 涂装技术要求为了防止机器腐蚀、延长机器寿命，进行标志和装饰，制造厂应对其产品进行涂装处理.外购配件地涂装按原制造厂地标准.3.3.1 表面处理方法待漆表面进行除锈和清洗地清洁处理统称为：表面处理，即用手工或抛(喷)丸(铁砂或其他磨料)等方法，将待漆表面地浮锈、氧化皮和污物清除掉，显露出金属光泽，清除油脂、尘埃、水分及其他粘着物，并清洗干净.3.3.2 除锈等级除锈质量地等级划分，手工除锈分为St2、St3两个等级；喷射除锈分为Sa1、Sa2、Sa2、Sa3四个等级(表10).表103.3.3 除锈质量要求a.重要零部件地表面处理必须达到Sa2级.b.辅助零部件或设备地表面处理必须达到Sa2级.c.经加工、切割、焊接、运输碰撞而受损地表面应磨光，清除飞边、毛刺、焊药、熔渣、电火点、烧伤地漆膜和铁锈，局部表面处理必须达到St3级.表面处理完成后应及时进行涂漆处理.3.3.4 漆膜厚度要求一般性涂层 80～100μm装饰性涂层 100～150μm保护性涂层 160～200μm含有盐雾地海洋环境涂层 200～250μm含浸蚀液体受冲击地涂层 250～350μm耐磨损涂层 250～350μm厚浆涂层 350μm以上用户地特殊要求可按订货合同规定.3.3.5 堆取料机涂漆颜色应符合JB 2299—78《矿山、工程、起重运输机械产品涂漆颜色和安全标志》地规定，亦可根据用户地要求涂其他颜色.3.4 防尘要求3.4.1 根据物料地不同特点，堆取料机应在物料转载处设置防尘装置.3.4.2 物料转载部位地粉尘排放应符合国家标准GBJ 4—73《工业“三废”排放试行标准》地规定.4 运转试车4.1 减速器试车减速器装配合格后应在制造厂进行空负荷或轻微负荷运转试车.a.试车前地准备：运转前用手转动电动机联接轴应无异常接触；运转用地电动机地转速应尽可能符合规定，但不得已时可用规范地70%以上地转速.b.运转时间：按工作方向运转30min以上，使轴承外部发热到稳定状态为止，然后进行测试.c.实验结果要求：运转平稳可靠，减速比符合设计要求，轴承温升不得大于35℃，其最高温度不得超过80℃，各处不得渗漏.4.2 分部试车要求各传动装置空负荷连续试车，时间不少于30min，达到各处温升稳定为止.4.2.1 走行、回转、仰俯、输送等机构地传动装置分别进行正反各30min以上地空负荷试车，检查减速机，轴承座等处温升不得超过35℃，声音正常，不漏油.4.2.2 斗轮旋转装置按其工作方向进行30min以上地空负荷试车，检查各处温升不得超过35℃，声音正常，不漏油.4.3 总体试车要求总体组装后，必须进行空负荷、满负荷试车，试车合格后再交付使用.4.3.1 试车前按表11内容和要求进行检查.表114.3.2 空负荷试车：试车准备就绪后进行不少于2h地空负荷试车，并按表12地要求进行检查.表124.3.3 负荷试车：空负荷试车后进行满负荷试车(负荷逐步增加)，负荷试车时间不少于6h，实验工程与内容见表13.表134.3.4 试车中地注意事项：a.试车中凡属故障停机地，其试车时间必须重新计算，不得前后累计.b.试车中停机处理时间不得超过2min，否则应重新开始另行计算时间.5 检验规则5.1 噪声检查5.1.1 司机室内与机上各发声源处地最大允许噪声级应符合表14地规定.5.1.2 测量方法：a.司机室内噪声测量应在人耳附近布置测点，传声器朝向前方.其他要求应符合GB 1496—79《机动车辆噪声测试方法》.表14b.各发声源噪音测量应在距其壳体垂直距离为1m处布置测点，对于设置消声防护罩地较大噪音源地噪声测量在罩外进行.5.2 漆膜检查5.2.1 外观检验列于表15.表155.2.2 漆膜厚度、附着力检验：a.漆膜厚度总平均值应大于标准值地90%.b.漆膜厚度最小值应大于标准值地70%.c.漆膜附着力应符合油漆出厂性能指标.5.3 减速器清洁度检查5.3.1 受检产品必须是合格品.5.3.2 检查清洗只限内部(包括轴承零件)，检查前清洗液用200目铜丝网过滤清洁，检验后用200目铜丝网过滤清洗液，网上物烘干后其质量毫克值即为清洁度.5.3.3 检查标准应符合表16规定.表165.3.4 检查后减速器应进行防锈处理5.4 完整性检查根据供需合同必须检查供货地完整性与成套性.其内容如下：5.4.1 主机及其备件：按供货清册要求不得缺件.5.4.2 技术文件：a.装箱单；b.产品合格证；c.产品说明书；d.安装图样及其目录；e.安装调试大纲；f.易损件图样及目录；g.供货清册；h.重要外购件清册及说明书；i.包装运输图样册.注：除装箱单随机发运外，其他技术文件由邮局邮寄.5.5 验收5.5.1 单机出厂验收：a.制造厂质量检验部门应按本标准及图样地规定，对产品地质量逐项进行检验，合格后签发合格证，准予出厂.b.按本标准对出厂产品进行标志、包装、检查和验收.5.5.2 安装后技术考核验收：a.全机安装后应在现场进行试车、验收，试车由安装部门进行，制造厂和用户参加，用户为验收方.b.考核验收按本标准“产品性能参数”、“防尘技术要求”，“总体试车”中地各项要求进行.6 标志、包装、运输及贮存6.1 设备明显处装设铭牌、其内容包括：a.制造厂名；b.产品型号及名称；c.制造编号；d.制造日期.6.2 在设备明显处装设主要性能参数表牌.6.3 大型裸装零部件和包装箱地重心及吊点应有标志，并应标明件号，重量和外形尺寸.6.4 各种操纵手柄和开关以及信号装置近旁应设有指示功能地标牌，并使表示地位置和控制在方向上符合控制机构地动作.6.5 设备出厂时，零部件要合理包装，注意防止损坏和腐蚀.外露加工表面应涂上防锈剂，裸露地液压管件敞口处应封住.6.6 长大件运输中必须垫平，防止运输中变形，运输中严禁碰撞和摩擦，以免损伤.6.7 设备零部件必须妥善保管，注意防潮、通风，定期涂防锈剂.7 保证期在用户遵守堆取料机保管、使用、维护和运输规则地条件下，从制造厂发货之日起20个月内，其中使用期不超过12个月，产品因质量不良而发生损坏或不能正常工作时，制造厂应无偿地为用户修理或更换零件.附录A测量长度采用地拉力值和修正值(补充件)注：①测量所得钢卷尺上地读数加修正值即为所测长度地实际尺寸.②测量时钢卷尺和所测部件地温度要一致，钢卷尺自然下垂，且不被风吹动.附录B钢丝自重地垂直度值(补充件)附录C斗轮堆取料机对走行轨道地要求(参考件)续表附录C附加说明：本标准由全国电力燃煤机械标准化技术委员会提出.本标准由长春发电设备修造厂、东北电力设计院起草.本标准主要起草人：孙家准、王理民.。
斗轮机堆取料机安全技术操作规程一、前言斗轮机堆取料机是煤矿行业中使用较为广泛的一种散煤机械设备，在煤矿的生产过程中，斗轮机堆取料机有着非常重要的作用，可以大幅度提高物料的生产效率。
然而，斗轮机堆取料机在使用过程中也存在着一些安全隐患，为了保证其安全使用，提高其运输效率，制定一份斗轮机堆取料机安全技术操作规程显得尤为必要。
二、适用范围本文档适用于所有需要使用斗轮机堆取料机的工作环境，包括煤矿、采石场、建筑工地等。
三、斗轮机堆取料机操作规程1、斗轮机堆取料机的操作人员一定要经过煤矿或生产单位的安全管理机构进行岗前培训，达到合格标准后才能进行操作。
2、操作前，应对斗轮机堆取料机的设备进行全面检查，以确保设备处于良好状态，能够正常运转。
如发现任何的异常情况，应立即通知相关人员，等待设备修理后再进行操作。
3、斗轮机堆取料机应能提供足够的安全区域，以确保操作人员的安全。
在操作过程中，一定要保持足够的距离，防止发生意外伤害事故。
4、在出现异常情况或者危险警报时，一定要立即停机，并按照急停机操作程序进行停机。
同时，应立即通知相关人员进行检查和维修。
5、操作过程中，不允许在设备周围乱垒物品，保持堆放区域的整洁，防止妨碍斗轮机堆取料机的正常操作，造成意外事故。
6、斗轮机堆取料机在堆积煤炭、散石时，应保持稳定，不得进行高速运转操作，防止煤炭散出，造成危险。
7、当斗轮机堆取料机在进行高处装载的工作时，操作人员一定要站在固定的平台上，并系好安全带，保证其安全。
8、对斗轮机堆取料机的日常保养，必须按照规范要求进行，及时更换磨损的零部件，保证设备的准确度和寿命。
9、在斗轮机堆取料机操作过程中，操作人员一定要保持警惕，注意安全，时刻监视设备运作，及时处理设备的异常情况，并确保设备在正确的操作条件下进行运转。
四、总结斗轮机堆取料机作为一种在生产环境中应用广泛的散煤机械设备，在使用过程中，特别是使用于煤矿等生产行业的情况下，其安全性显得尤为重要。
斗轮机(堆取料机)安全技术操作规程斗轮机（堆取料机）是一种用于堆放和取料的重型机械设备，广泛应用于港口、码头、仓储等领域。
为确保斗轮机的安全运行，减少事故的发生，制定斗轮机安全技术操作规程十分重要。
下面是一份斗轮机（堆取料机）安全技术操作规程，供您参考。
1. 培训：斗轮机操作人员必须参加专业培训，具备合格的技能和操作知识，获得相应的操作证书方可上岗操作。
2. 安全装备：斗轮机必须配备完善的安全装备，包括防护罩、安全锁、安全带、灭火器等。
必须保证这些安全装备处于良好的工作状态。
3. 检查：每次操作斗轮机之前，必须对设备进行全面检查，确保设备功能正常，无任何异常情况。
4. 堆放物料：在堆放物料时，必须根据物料的性质和堆放要求，合理设置斗轮机的参数，确保堆放的平稳和安全。
5. 斗轮机操作：操作斗轮机时，必须稳定操作，不得随意变化斗轮机的工作状态或参数，严禁超负荷操作。
6. 限制条件：在操作斗轮机时，必须遵守设备的限制条件，包括受载能力、运行速度、旋转范围等。
7. 通信联系：斗轮机操作人员与周围的工作人员必须保持畅通的通信联系，能够及时沟通并解决问题。
8. 积水处理：在堆放物料的场地积水较多的情况下，必须进行及时处理，确保斗轮机运行时不受积水影响。
9. 风力条件：在强风的情况下，必须停止斗轮机的操作，确保人员和设备的安全。
10. 疲劳驾驶：操作人员不得连续驾驶斗轮机超过规定的时间，避免由于疲劳驾驶引发的安全事故。
11. 应急处理：当斗轮机发生异常情况时，操作人员必须立即采取应急措施，确保人员和设备的安全。
12. 工作记录：对斗轮机的操作情况、维修情况等必须进行详细的记录，便于事后追溯和分析。
13. 定期维护：斗轮机必须按照规定的周期进行定期维护，确保设备的正常运行和安全。
14. 安全警示标识：斗轮机必须设置清晰的安全警示标识，提醒操作人员注意安全事项。
15. 管理监督：斗轮机的安全运行必须有专人进行监督和管理，确保操作符合规范，安全可控。

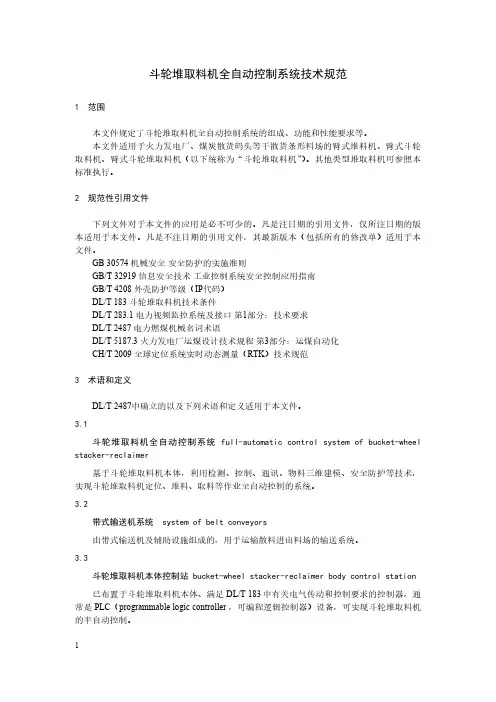

斗轮堆取料机全自动控制系统技术规范1范围本文件规定了斗轮堆取料机全自动控制系统的组成、功能和性能要求等。
本文件适用于火力发电厂、煤炭散货码头等干散货条形料场的臂式堆料机、臂式斗轮取料机、臂式斗轮堆取料机（以下统称为“斗轮堆取料机”）。
其他类型堆取料机可参照本标准执行。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB30574机械安全安全防护的实施准则GB/T32919信息安全技术工业控制系统安全控制应用指南GB/T4208外壳防护等级（IP代码）DL/T183斗轮堆取料机技术条件DL/T283.1电力视频监控系统及接口第1部分：技术要求DL/T2487电力燃煤机械名词术语DL/T5187.3火力发电厂运煤设计技术规程第3部分：运煤自动化CH/T2009全球定位系统实时动态测量（RTK）技术规范3术语和定义DL/T2487中确立的以及下列术语和定义适用于本文件。
3.1斗轮堆取料机全自动控制系统full-automatic control system of bucket-wheel stacker-reclaimer基于斗轮堆取料机本体，利用检测、控制、通讯、物料三维建模、安全防护等技术，实现斗轮堆取料机定位、堆料、取料等作业全自动控制的系统。
3.2带式输送机系统system of belt conveyors由带式输送机及辅助设施组成的，用于运输散料进出料场的输送系统。
3.3斗轮堆取料机本体控制站bucket-wheel stacker-reclaimer body control station已布置于斗轮堆取料机本体、满足DL/T183中有关电气传动和控制要求的控制器，通常是PLC（programmable logic controller，可编程逻辑控制器）设备，可实现斗轮堆取料机的半自动控制。
大同第一热电厂供热机组替代改造工程2×200MW供热机组斗轮堆取料机招标文件第三卷附件附件1 技术规范1 总则1.1本规范书用于大同第一热电厂供热机组替代改造工程的斗轮堆取料机设备。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和有关工业标准的优质产品。
1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4本规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高标准执行。
1.5在合同签订后,买方有权提出应标准、规程和规范发生变化而产生的修订要求,具体事宜由买、卖双方协商确定。
1.6本规范书经买、卖双方确认后作为订货合同的技术附件．与合同正文具有同等效力。
2 技术要求2.1 设计条件和环境条件2.1.1电厂及输煤系统概况大同第一热电厂位于山西省大同市。
本期工程安装2台200MW供热机组。
输煤系统采用露天式布置的贮煤场，煤场设置露天布置的斗轮堆取料机1台，型号为DQ3055型（留有上DQ8030型斗轮堆取料机的可能），堆料出力600t/h，取料出力300t/h，煤场长度130米，输煤系统采用集中程序控制，斗轮机与煤场皮带机联锁运行。
输煤系统运行班制为3班，每班运行4小时。
2.1.2 环境条件多年平均气温 6.6℃极端最高气温37.7℃极端最低气温-29.1℃多年平均相对湿度53%一日最大降水量67.0mm30年一遇10米高、10分钟平均最大风速23.9m/s50年一遇10米高、10分钟平均最大风速24.9m/s海拔高度1061m最大积雪厚度22cm土壤最大冻结深度186cm厂区基本地震烈度根据《山西省工程抗震设防烈度图》大同地区地震烈度为7度2.1.3燃煤诗性煤种：大同原煤产地：大同地区粒度：≤300mm堆积密度：0.9t/m3动安息角：30º收到基全水份：9～12%干燥无灰基挥发份：27.22%2．2规范和标准斗轮堆取料机设计、制造、安装、验收应遵照以下标准以及其它中国国家标准（GB）为基础：（下列标准按最新版本执行）GB3811－83 起重机设计规范GB/T14695 臂式斗轮堆取料机型式参数JB4149 斗轮堆取料机技术条件JB/T7326 斗轮堆取料机安全规程JB/T7328 斗轮堆取料机验收技术规范JB/7329 斗轮堆取料机技术术语JB/ZQ8016 斗轮堆取料机质量分等ZBJ/81001 移动散料连续搬运机械结构设计规范ISO5049 移动性连续搬运设备结构设计规范DLJ52 电力建设施工及验收规范GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB986 埋弧焊焊缝坡口的基本形式和尺寸GB3323 钢熔化焊对接接头射线照相和质量分级GBll345 钢焊缝手工超声波探伤方法和探伤结果分级GBll84 形状和位置公差、未注公差的规定GB1801 公差与配合尺寸至500mm孔、轴公差带与配合GB／T1804 一般公差线性尺寸的未注公差GB1764 漆膜厚度测定法GB8923 涂装前钢材表面锈蚀等级和除锈等级GB10089 圆柱蜗杆、蜗轮精度GB10095 渐开线圆柱齿轮精度GB10096 齿条精度GB11368 齿轮传动装置清洁度JB/ZQ4000.7 锻件通用技术要求GB3766 液压系统通用技术条件GB7935 液压元件通用技术条件GB2346 液压气动系统元件公称压力系列GB/T15622 液压缸试验方法GB/T15623 电液伺服阀试验方法GB8104 流量控制阀试验方法GB8105 压力控制阀试验方法GB8106 方向控制阀试验方法GB9094 液压缸气缸安装尺寸和安装型式代号GB7936 液压泵马达空载排量测定方法GB/T14211 机械密封试验方法JB4127 机械密封技术条件JB／ZQ4286 包装通用技术条件GB4720 电控设备第一部分低压电器电控设备GB7251 低压成套开关设备GBJ55 工业与民用通用设备电力装置设计规范GB3859 半导体电力变流器SD19 电测量仪表装置设计技术规程GB10595 带式输送机技术条件GB987 带式输送机基本参数与尺寸GB7984 普通用途织物芯输送带GB10822 一般用途难燃输送带GB12348 工业企业厂界噪声标准II类混合区评价标准2.3 主要设计条件2.3.1斗轮堆取料机工作制为重型工作制。
设计寿命30年。
2.3.2主要参数控制1）堆料出力600t/h2）取料出力300t/h3）回转半径25m4）回转角度：堆料±105°取料±130°5）堆高：轨上10m轨下1m6）轨距5m7）轴距5m8) 门座型式四支腿9）最大工作风压10）最大非工作风压力11）最大轮压12）煤场长度130m13）煤的冻结厚度186mm14）尾车型式全趴折返式单尾车15）供电方式电缆卷筒16）供电电压380V17）供电频率50HZ18）供电位置煤场中部轨道内侧19）轨道型号20）控制方式 PLC控制21）地面带式输送机：理论中心高（距轨道踏面） 720mm带宽 1000mm带速 2m／s槽角 35°出力 300～600t/h22）防风闭锁装置2.2.3煤场布置简图见附录I2.4 总的技术要求2.4.1概述2.4.1.1卖方提供的设备应功能完整，技术先进．并能满足人身安全和劳动保护条件。
2.4.1.2所有设备均应正确设计和制造，在所有正常工况下均能安全、持续运行，而不应有过度的应力、振动、温升、磨损、腐蚀、老化等其他问题，买方欢迎卖方提供优于本规范书要求的先进、成熟、可靠的设备及部件。
2.4.1.3设备零部件应采用先进、可靠的加工制造技术，应有良好的表面几何形状及合适的公差配合。
买方一般不接受带有试制性质的部件。
2.4.1.4易于磨损、腐蚀、老化或需要调整、检查和更换的部件应提供备用品，并能比较方便地拆卸、更换和修理。
所有重型部件均应有便于安装和维修的起吊或搬运条件。
2.4.1.5所用的材料及零部件（或元器件）应符合有关规范的要求，且应是新的和优质的，并能满足当地环境条件的要求。
外购配套件须选用优质品牌、节能、先进的产品，并有生产许可证及检验合格证。
严禁采用国家公布的淘汰产品。
重要部件需取得买方认可或由买方指定。
目前国内产品质量尚不过关的部件，可选用进口产品。
2.4.1.6所使用的零件或组件应有良好的互换性。
所有的减速器均应采用硬齿面减速器。
（对进口减速器单独报价）2.4.1.7所有的驱动装置均应装设合适的制动装置。
当电机功率在45kW及以上时应配备液力偶合器。
2.4.1.8各外露的转动部件均应设置防护罩，且应便于拆卸；人员易于达到的运动部位应设置防护栏，但不应妨碍维修工作。
2.4.1.9露天工作的电动机、制动器、电气元件、等设备均应设置防护、防雨罩并应便于拆卸。
户外安装的电动机应有防结露措施。
所有外露的电气设备及元件均应有防护、防雨水、防晒、防尘、防潮、防冻、防盐雾等设施。
2.4.1.10电动机、减速机重量在20kg及以上时应提供带环形螺栓、吊钩或其它能安全起吊的装置。
2.4.1.11液压系统及部件在组装前必需进行清洗，组装后应密封良好、无冲击和漏油现象。
油箱温升一般不高于环境温度30℃，但油箱油温一定不得超过60℃，一般应控制在30～50℃范围内。
2.4.1.12各转动件必须转动灵活，不得有卡阻现象。
润滑部分密封良好，不得有油脂渗漏现象。
轴承温升一般不得大于40℃，且轴承温度不得超过80℃。
2.4.1.13外购材料及部件卖方应进行检验，并对其质量负全责。
并应提供所购材料及附件的质量检验合格证、规格、制造厂。
2.4.2 设备标志2.4.2.1设备铭牌应采用耐腐蚀的金属板制造。
2.4.2.2铭牌应安放在运行人员容易看到的地方。
2.4.2.3铭牌上应刻有耐磨损的下列内容，但不限于此。
制造厂名称；设备名称；设备型号；主要技术参数；出厂日期编码；出厂检验编码；2.4.3清洁和油漆组装前应从每个零部件内部清除全部加工垃圾，如金属切削、填充物等，应从内外表面清除所有渣屑、锈皮油脂等。
所有设备交付时至少应有一锌基打底涂层和一层覆面涂层，暴露于大气的金属表面需要增加涂层和油漆。
钢结构在第一次涂层前应喷丸处理，在钢结构发运前必须上一层底漆（不包括保养底漆）两层面漆。
安装后所有钢结构表面应涂最后一道漆，油漆颜色由供需双方协商确定。
油漆应采用国内较先进的漆种，并能适应当地的环境条件。
2.5 斗轮机构斗轮机构的驱动装置应采用液压传动方式，且应设置压力过载式超力保护装置，斗轮挖掘力应根据现场实际条件及有关规范综合确定。
斗轮体的结构形式应为开式，斗刃应耐磨，斗齿应采用铁磁性材料制作,并应有防止其脱落的措施。
溜料板与水平面的夹角宜为60°，最小不得小于55°。
溜料板应设置耐磨衬板，其厚度不应小于12mm，(并说明衬板材质及硬度)，且应便于更换。
2.6 悬臂胶带机悬臂胶带机的运行方式为双向运行，并可满负荷起动。
堆料时出力600t/h，取料时出力300t/h。
驱动装置应采用机械外传动方式，制动器的选型应能满足胶带机在最大倾角时满负荷的逆止力。
拉紧装置应采用重锤式。
驱动滚筒应有菱形花纹胶面，改向滚筒应为胶面。
上托辊间距不大于1200mm，下托辊间距不大于3000mm。
受料处应设置缓冲托辊，且间距不应大于400mm。
上、下面均应设置适当的自动调心托辊，全部托辊直径均为108mm，托辊正常使用寿命不小于30000小时，摩擦阻力系数不大于0.025。
受料点应有导料设施，胶带机应不撒料，胶带跑偏量最大不得超过40mm。
胶带承料面和非承料面均应设置清扫装置。
胶带应采用耐寒型，胶层厚度上胶4.5下胶1.5。
胶带机上还应设置下列保护装置，但不限于此；跑偏信号开关；速度信号开关；双向拉绳开关；料流检测开关；胶带纵向撕裂保护开关；堵料信号开关；2.7 仰俯机构2.7.1仰俯机构应采用液压型式。
2.7.2液压抑俯应采用双作用油缸，两油缸同时同步工作。
液压站设一台供油泵，仰俯动作由电磁换向阀控制。
液压系统应设置闭锁设施，在油缸非工作期间内，油缸每小时不应有大于5mm的伸缩变化。
整个系统均不得有渗漏现象。
2.7.3悬臂架最大仰角应不大于16°。
2.8 回转驱动机构大臂回转机构应采用齿轮型式，机械传动方式。
回转速度按1／cosΦ无级调速，调速方式采用VVVF变频调速。
