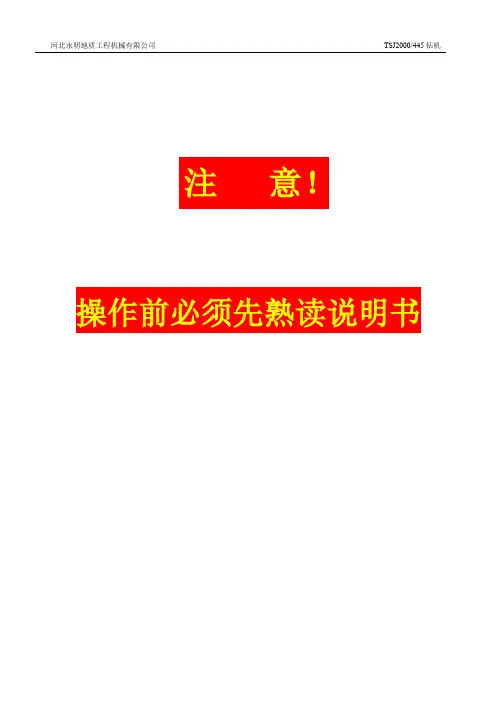

注意!操作前必须先熟读说明书请客户特别注意1、设备投入使用前,请您务必详细阅读本说明书;2、操作者必须在经过培训合格后,方可操作,严禁非操作者开机;3、客户应根据本说明书和使用现场条件编写安全操作规程;4、说明书由河北永明地质工程机械有限公司科技中心编制,非质量保证书,对印刷错误的更正、以及产品的改进,均由本公司随时做出解释,恕不另行通知,修改内容将编入再版使用说明书,购买配件请按随机使用说明书中的图号进行订货。
目录1概述 (2)2基本参数 (4)3传动系统 (4)4结构简介 (5)4.1转盘 (5)4.2联轴器 (6)4.3离合器 (6)4.4变速箱 (6)4.5升降机 (6)4.6抱闸 (7)4.7水刹车装置 (7)4.8水路系统 (8)5钻机的安装 (8)6使用及维护保养 (8)7常见故障及处理 (12)8钻机的运输及储存 (13)9产品的成套性 (13)10随机发给用户的技术文件 (13)11附图..............................................................................14-25 12关于产品三包的有关说明.. (26)1概述TSJ2000/445钻机机型为转盘式,具有结构紧凑,传动平稳,坚固耐用,操作安全,密封性能好等特点,并可实现机械拧卸钻具。
本钻机适用于水源开发、矿井建设及其它工程钻孔。
2基本参数钻孔深度:φ89钻杆2000m转盘通径:φ445mm转盘转数(正反r/min):37.552.585147转盘输出最大扭矩:21kN·m升降机单绳最大提升能力:90kN升降机提升速度(按二层计算):0.84 1.90 3.3m/s使用动力:柴油机6135AN-3150Ps电动机Y315S-4110kW皮带轮输入转数:730r/min卷筒容绳量(φ24.5mm):176m外形尺寸(长×宽×高):4320×2300×1290mm主机重量(不含动力):8000kg3传动系统3.1传动系统概述如图1所示:钻机升降机和转盘的动力为一台Y315S-4电动机或一台6135AN-3型柴油机,动力经6根D7100V型皮带并通过摩擦离合器,将动力传入变速箱后,一路经齿式联轴节传入转盘,另一路经花键轴传入升降机。

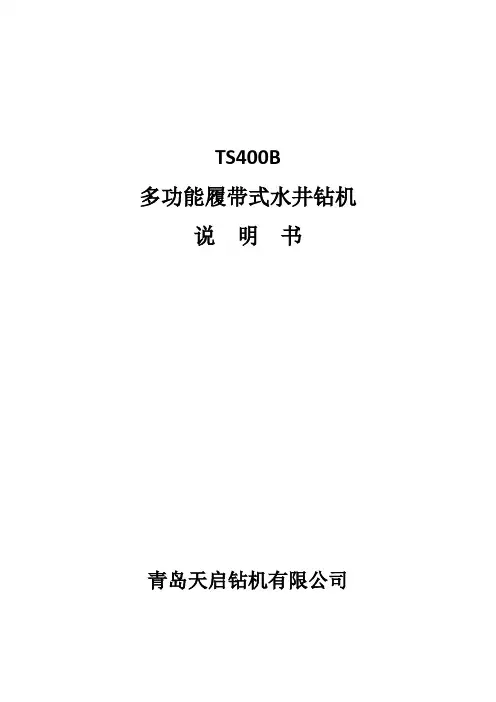

TS400B多功能履带式水井钻机说明书青岛天启钻机有限公司前言尊敬的客户,欢迎您选用天启产品,为了使您更好的使用本钻机,请您认真阅读本手册的内容。
本手册包括了钻机的操作和维护说明,它提供了足够的描述性内容和大量的图示,这样便于操作人员理解此设备的基本构造和原理。
在操作、调节或维护此钻机之前,操作人员应当完全熟悉本手册的内容。
在编制本手册时,我们已经尽最大努力确保提供足够的信息和技术参数。
我们保留对此手册进行改进和完善的权利。
安全操作注意事项1、操作维护设备之前,必须认真阅读、掌握随机附带的各种操作维护手册。
2、必须严格按照随机附带的各种设备《使用维护保养手册》规定的项目,定期进行维护保养。
3、维护保养时,必须使用原厂纯正配件(如防冻液、油品、各种滤芯等)。
4、设备在保修期内,下列任何一种情况发生将表明您的设备已经超出了质量保证服务范围:a 未按随机附带的各种设备《使用维护保养手册》规定的项目正常进行维护保养。
b、未按随机附带的各种设备《使用维护保养手册》规定项目的日期正常进行维护保养。
c 维护保养所用的配件(如防冻液、油品、各种滤芯等)未经过天启动力有限公司的认可并确保为原厂纯正配件。
d 未按随机附带的各种设备《使用维护保养手册》的要求正确使用和规范操作。
e、未经本公司许可,自行改变整机原有工作结构、系统原理等,或未按本公司的要求正确配置工作机构(如单钩、液压锤等)而引发的故障。
5、由于该设备的运行工作环境相对比较恶劣,要求用户每班清理空气滤芯,每50小时必须检查发动机和进气系统有无漏气现象,如果漏气必须及时处理。
6、如现场使用中发现疑问请及时联系天启动力售后:400-108-1977钻机的安全预防事项1、对于准备操作维修钻机的所有操作者和维修人员必须阅读并弄懂预防措施,并能辨别各种情况。
2、警告:当工作者接近钻机时,必须佩带安全帽、防护眼镜、口罩、护耳,穿好安全鞋和防尘工作服。
3、在对钻机进行维修前,首先要关闭主进风管,并将气路排空。

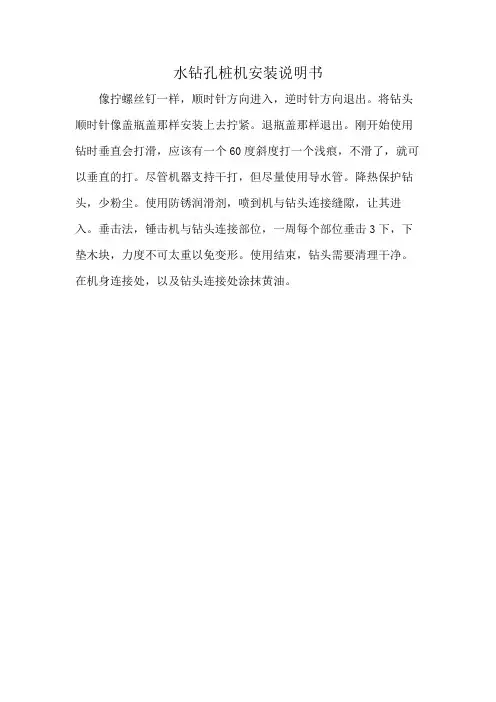

水钻孔桩机安装说明书
像拧螺丝钉一样,顺时针方向进入,逆时针方向退出。
将钻头顺时针像盖瓶盖那样安装上去拧紧。
退瓶盖那样退出。
刚开始使用钻时垂直会打滑,应该有一个60度斜度打一个浅痕,不滑了,就可以垂直的打。
尽管机器支持干打,但尽量使用导水管。
降热保护钻头,少粉尘。
使用防锈润滑剂,喷到机与钻头连接缝隙,让其进入。
垂击法,锤击机与钻头连接部位,一周每个部位垂击3下,下垫木块,力度不可太重以免变形。
使用结束,钻头需要清理干净。
在机身连接处,以及钻头连接处涂抹黄油。

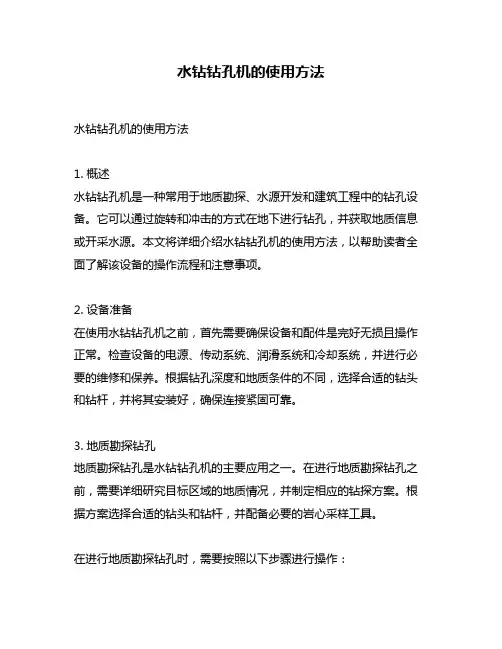

水钻钻孔机的使用方法水钻钻孔机的使用方法1. 概述水钻钻孔机是一种常用于地质勘探、水源开发和建筑工程中的钻孔设备。
它可以通过旋转和冲击的方式在地下进行钻孔,并获取地质信息或开采水源。
本文将详细介绍水钻钻孔机的使用方法,以帮助读者全面了解该设备的操作流程和注意事项。
2. 设备准备在使用水钻钻孔机之前,首先需要确保设备和配件是完好无损且操作正常。
检查设备的电源、传动系统、润滑系统和冷却系统,并进行必要的维修和保养。
根据钻孔深度和地质条件的不同,选择合适的钻头和钻杆,并将其安装好,确保连接紧固可靠。
3. 地质勘探钻孔地质勘探钻孔是水钻钻孔机的主要应用之一。
在进行地质勘探钻孔之前,需要详细研究目标区域的地质情况,并制定相应的钻探方案。
根据方案选择合适的钻头和钻杆,并配备必要的岩心采样工具。
在进行地质勘探钻孔时,需要按照以下步骤进行操作:步骤一:确定钻孔位置和方向,并在地面上标记;步骤二:将水钻钻孔机放置在钻孔位置,并通过调整机架和支撑脚稳固设备;步骤三:打开水钻钻孔机的电源,并调节适当的转速;步骤四:开始钻孔,同时适时调整钻速和冲击力;步骤五:根据需要,定期对设备进行润滑和冷却,并清理钻孔排出的泥浆。
4. 水源开发钻孔水源开发钻孔是另一种常见的水钻钻孔机应用。
它主要用于寻找地下水源,以满足农业、工业和生活用水的需要。
在进行水源开发钻孔之前,需要进行详细的水文地质调查,并绘制水井布点图和钻孔路线图。
在进行水源开发钻孔时,需要按照以下步骤进行操作:步骤一:确定水源开发钻孔位置,并在地面上标记;步骤二:将水钻钻孔机放置在钻孔位置,并通过调整机架和支撑脚稳固设备;步骤三:打开水钻钻孔机的电源,并调节适当的转速;步骤四:开始钻孔,同时适时调整钻速和冲击力;步骤五:根据需要,定期对设备进行润滑和冷却,并清理钻孔排出的岩屑和泥浆。
5. 总结回顾水钻钻孔机是一种重要的钻孔设备,在地质勘探和水源开发领域发挥着关键作用。
通过以上介绍,我们了解到了水钻钻孔机的使用方法,包括设备准备、地质勘探钻孔和水源开发钻孔的操作步骤。

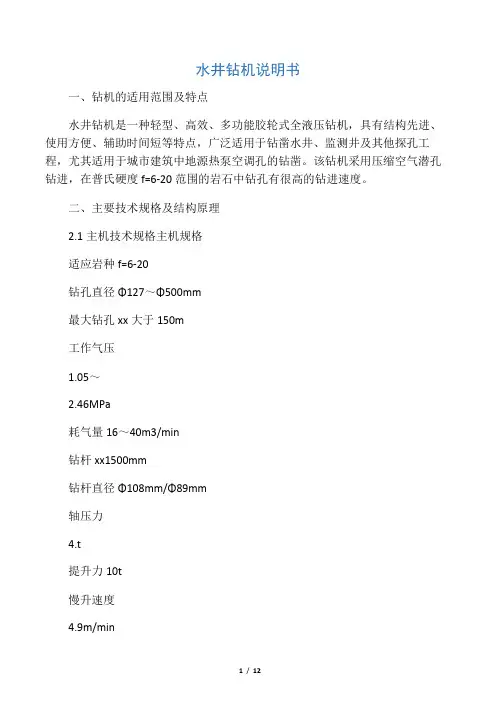

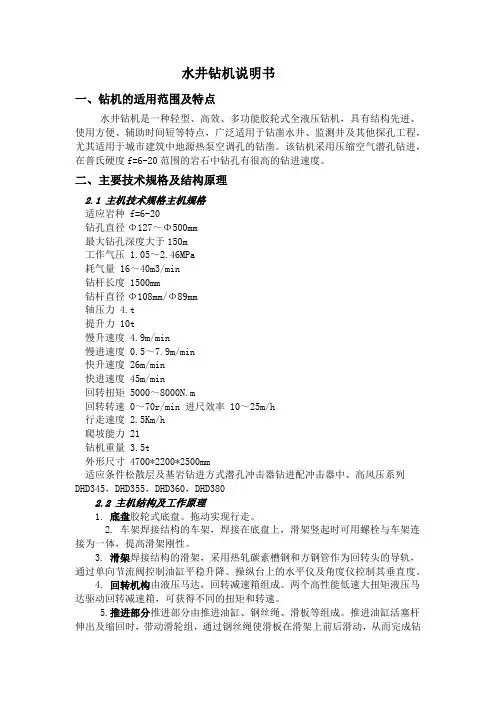

水井钻机说明书一、钻机的适用范围及特点水井钻机是一种轻型、高效、多功能胶轮式全液压钻机,具有结构先进、使用方便、辅助时间短等特点,广泛适用于钻凿水井、监测井及其他探孔工程,尤其适用于城市建筑中地源热泵空调孔的钻凿。
该钻机采用压缩空气潜孔钻进,在普氏硬度f=6-20范围的岩石中钻孔有很高的钻进速度。
二、主要技术规格及结构原理2.1 主机技术规格主机规格适应岩种 f=6-20钻孔直径Φ127~Φ500mm最大钻孔深度大于150m工作气压 1.05~2.46MPa耗气量 16~40m3/min钻杆长度 1500mm钻杆直径Φ108mm/Φ89mm轴压力 4.t提升力 10t慢升速度 4.9m/min慢进速度 0.5~7.9m/min快升速度 26m/min快进速度 45m/min回转扭矩 5000~8000N.m回转转速 0~70r/min 进尺效率 10~25m/h行走速度 2.5Km/h爬坡能力 21钻机重量 3.5t外形尺寸 4700*2200*2500mm适应条件松散层及基岩钻进方式潜孔冲击器钻进配冲击器中、高风压系列DHD345,DHD355,DHD360,DHD3802.2 主机结构及工作原理1. 底盘胶轮式底盘。
拖动实现行走。
2. 车架焊接结构的车架,焊接在底盘上,滑架竖起时可用螺栓与车架连接为一体,提高滑架刚性。
3. 滑架焊接结构的滑架,采用热轧碳素槽钢和方钢管作为回转头的导轨,通过单向节流阀控制油缸平稳升降。
操纵台上的水平仪及角度仪控制其垂直度。
4. 回转机构由液压马达,回转减速箱组成。
两个高性能低速大扭矩液压马达驱动回转减速箱,可获得不同的扭矩和转速。
5.推进部分推进部分由推进油缸、钢丝绳、滑板等组成。
推进油缸活塞杆伸出及缩回时,带动滑轮组,通过钢丝绳使滑板在滑架上前后滑动,从而完成钻具的前进和后退。
滑板上采用镶块结构,有效减少滑道的磨损。
在深孔钻进中可调节轴压。
6. 旋开式定心器旋开式定心器可分为两半,外侧的一半采用铰接,可用手旋开。
TS400B多功能履带式水井钻机说明书青岛天启钻机有限公司前言尊敬的客户,欢迎您选用天启产品,为了使您更好的使用本钻机,请您认真阅读本手册的内容。
本手册包括了钻机的操作和维护说明,它提供了足够的描述性内容和大量的图示,这样便于操作人员理解此设备的基本构造和原理。
在操作、调节或维护此钻机之前,操作人员应当完全熟悉本手册的内容。
在编制本手册时,我们已经尽最大努力确保提供足够的信息和技术参数。
我们保留对此手册进行改进和完善的权利。
安全操作注意事项1、操作维护设备之前,必须认真阅读、掌握随机附带的各种操作维护手册。
2、必须严格按照随机附带的各种设备《使用维护保养手册》规定的项目,定期进行维护保养。
3、维护保养时,必须使用原厂纯正配件(如防冻液、油品、各种滤芯等)。
4、设备在保修期内,下列任何一种情况发生将表明您的设备已经超出了质量保证服务范围:a 未按随机附带的各种设备《使用维护保养手册》规定的项目正常进行维护保养。
b、未按随机附带的各种设备《使用维护保养手册》规定项目的日期正常进行维护保养。
c 维护保养所用的配件(如防冻液、油品、各种滤芯等)未经过天启动力有限公司的认可并确保为原厂纯正配件。
d 未按随机附带的各种设备《使用维护保养手册》的要求正确使用和规范操作。
e、未经本公司许可,自行改变整机原有工作结构、系统原理等,或未按本公司的要求正确配置工作机构(如单钩、液压锤等)而引发的故障。
5、由于该设备的运行工作环境相对比较恶劣,要求用户每班清理空气滤芯,每50小时必须检查发动机和进气系统有无漏气现象,如果漏气必须及时处理。
6、如现场使用中发现疑问请及时联系天启动力售后:400-108-1977钻机的安全预防事项1、对于准备操作维修钻机的所有操作者和维修人员必须阅读并弄懂预防措施,并能辨别各种情况。
2、警告:当工作者接近钻机时,必须佩带安全帽、防护眼镜、口罩、护耳,穿好安全鞋和防尘工作服。
3、在对钻机进行维修前,首先要关闭主进风管,并将气路排空。
水钻操作规程《水钻操作规程》一、水钻概述水钻是一种用于打孔的工具,主要用于装饰工艺品或建筑物。
其精密的操作需要严格的规程来保证工作安全和效率。
二、操作前的准备1. 检查设备:在使用水钻之前,必须检查设备是否完好,特别是钻头和水泵的状态。
2. 穿戴防护装备:操作者必须穿戴防护眼镜、手套和耳塞,以防止碎片和噪音的伤害。
3. 熟悉设备:操作者必须熟悉水钻的操作方法和安全注意事项,以确保安全和高效的工作。
三、操作规程1. 定位:根据需要打孔的位置,使用标尺和铅笔进行定位,确保孔的位置准确。
2. 安装钻头:将合适尺寸的钻头插入水钻机中,并用扳手将其固定好。
3. 调整水压:根据实际工作情况,调整水泵的水压,以确保喷水能够有效降低钻头温度,并清除碎屑。
4. 开始操作:打开水钻机,确认水泵和钻头正常工作后,开始慢慢向下进行钻孔操作。
5. 注意事项:操作者必须确保在操作时保持稳定的姿势,并随时注意钻头和工件的位置,以免发生意外。
四、操作后的清理1. 关闭水钻机:在完成钻孔后,立即关闭水钻机,并断开电源。
2. 清理现场:清除工作区域的碎片和水渍,确保场地干净。
3. 封存设备:将水钻机和钻头进行封存,确保下次使用前设备处于良好状态。
五、安全注意事项1. 不得超负荷操作:要根据水钻机的额定功率来使用,不得超负荷操作。
2. 防止碎片伤害:操作时要注意戴上防护眼镜,并将他人隔离在安全的距离。
3. 定期检查维护:定期对水钻机和钻头进行检查和维护,确保设备长时间有效运转。
通过严格遵守《水钻操作规程》,可以确保水钻操作的安全和高效。
任何违反规程的行为都会增加操作人员和设备的风险。

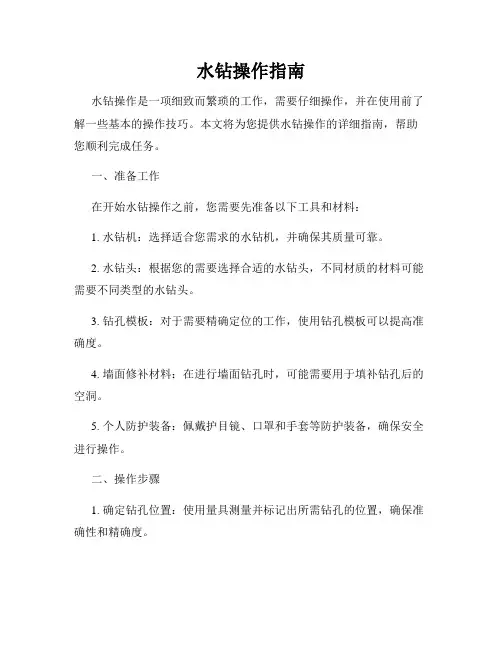

水钻操作指南水钻操作是一项细致而繁琐的工作,需要仔细操作,并在使用前了解一些基本的操作技巧。
本文将为您提供水钻操作的详细指南,帮助您顺利完成任务。
一、准备工作在开始水钻操作之前,您需要先准备以下工具和材料:1. 水钻机:选择适合您需求的水钻机,并确保其质量可靠。
2. 水钻头:根据您的需要选择合适的水钻头,不同材质的材料可能需要不同类型的水钻头。
3. 钻孔模板:对于需要精确定位的工作,使用钻孔模板可以提高准确度。
4. 墙面修补材料:在进行墙面钻孔时,可能需要用于填补钻孔后的空洞。
5. 个人防护装备:佩戴护目镜、口罩和手套等防护装备,确保安全进行操作。
二、操作步骤1. 确定钻孔位置:使用量具测量并标记出所需钻孔的位置,确保准确性和精确度。
2. 安装合适的水钻头:根据您的需要选择合适的水钻头,并将其安装到水钻机上,确保安装牢固。
3. 固定工件:根据需要,将工件固定在工作台上或使用夹具进行固定,以保持稳定。
4. 开始钻孔:低速启动水钻机,将水钻头轻轻放置在标记的钻孔位置上,并施加适当的压力,开始钻孔。
5. 稳定操作:保持水钻机在钻孔过程中的稳定,避免过度施加压力或不必要的摇晃,以保证钻孔的准确性。
6. 掌握速度:根据不同材质的工件,调整水钻机的转速,避免操作过快或过慢。
7. 清理碎屑:在钻孔过程中,定期清理掉产生的碎屑,以保持钻孔顺畅。
8. 完成钻孔:当达到所需的钻孔深度或完成钻孔任务后,停止水钻机,并轻轻拔出水钻头。
9. 检查钻孔:检查钻孔是否满足要求,如需要,可使用测量工具进行进一步的确认。
10. 填补空洞:如果墙壁有裂缝或产生空洞,使用适当的修补材料进行处理,使其恢复平整。
11. 清理工具:清理水钻机和周围的工作区域,并将工具妥善保管。
三、安全注意事项在进行水钻操作时,需要注意以下安全事项:1. 佩戴个人防护装备:务必佩戴护目镜、口罩和手套等防护装备,以免产生碎屑或其他危险物伤害。
2. 避免过度施压:过度施加压力可能会导致水钻头损坏或操作不稳定,应保持稳定的操作压力。
第二节 TSJ-1000(SPS-600)型水源钻机一、安装与准备1.1钻机安装于底盘上,安装时必须使底盘保持水平,并使转盘中心和天车中心、滑车在同一垂线上。
1.2 检查各配套设备是否稳固,各部联结是否可靠。
1.3检查变速箱及转盘油位高低,并向各润滑部位注润滑油或润滑脂。
1.4检查离合器是否灵活可靠。
1.5检查钢丝绳质量及固接是否良好。
1.6变速手把、分动手把在相应位置,离合器手把在离开位置,各手把操作灵活无卡阻现象。
1.7升降机闸带紧闸时能在整个轮缘表面均匀接触,松闸时有均匀的间隙。
1.8闸带与轮缘表面不准有油污泥浆及碰伤。
二、运转中的操作与维护2.1开车后先将分动手把、提升手把置于空挡,将离合手把合上,使变速箱空转,在确认无杂音,运转正常后,方可进入带负荷作业。
2.2运转期间不得无人看守,使用人员应注意各个部位的工作状态,及时消除出现的不正常现象。
2.3运转中经常检查各润滑部位的润滑情况,各部位轴承齿轮使用温度不得超过60℃。
2.4经常检查卷筒冷却水路是否畅通,并经常清除水内沉淀物,下放钻具时必须保证有冷却水通过,且水温不得超过60℃。
2.5当闸带,离合器摩擦片被磨损后,应及时调整,调整后的闸带与轮缘之间的距离在0.5-2mm之间,摩擦片之间的间隙在0.5-1mm之间。
2.6摩擦离合器在正常结合状态下不准有打滑现象,在分离状态下不准有接触发热现象,否则应找出原因并消除。
2.7拧卸钻具时,不可用上拨叉硬打,卸扣时,只许先用搓扣机构搓开后再拧卸,当搓扣搓动后,必须等油缸活塞退回,方可进行机械卸扣。
2.8 禁止在升降机发热卷筒的轮毂上浇水,以防龟裂。
三、钻机的停车及维护由于工作情况的不同,钻机各部停车的次序也不同,当钻机在各部位都在运转情况下,停车的次序可按下列步骤进行:3.1卸掉钢丝绳上的负荷,松开闸筒,刹住卷筒。
3.2卸掉回转器负荷。
3.3平稳地脱开摩擦离合器。
3.4使变速手把在最低速度位置,分动手把置于空挡。
