C20毛石混凝土挡土墙施工方案资料讲解

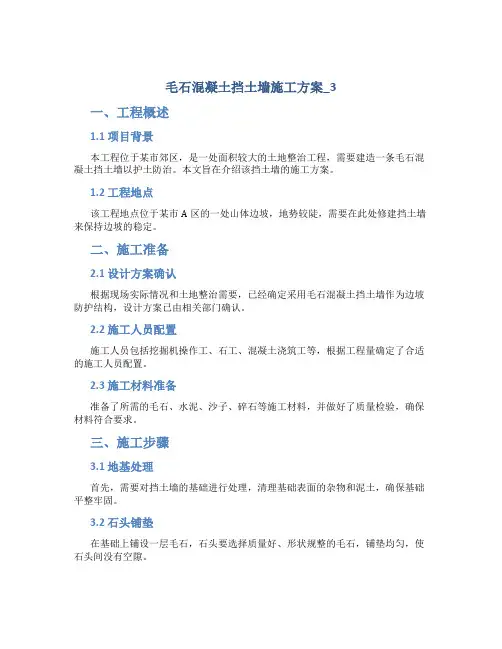

毛石混凝土挡土墙施工方案_3一、工程概述1.1 项目背景本工程位于某市郊区，是一处面积较大的土地整治工程，需要建造一条毛石混凝土挡土墙以护土防治。

本文旨在介绍该挡土墙的施工方案。

1.2 工程地点该工程地点位于某市A区的一处山体边坡，地势较陡，需要在此处修建挡土墙来保持边坡的稳定。

二、施工准备2.1 设计方案确认根据现场实际情况和土地整治需要，已经确定采用毛石混凝土挡土墙作为边坡防护结构，设计方案已由相关部门确认。

2.2 施工人员配置施工人员包括挖掘机操作工、石工、混凝土浇筑工等，根据工程量确定了合适的施工人员配置。

2.3 施工材料准备准备了所需的毛石、水泥、沙子、碎石等施工材料，并做好了质量检验，确保材料符合要求。

三、施工步骤3.1 地基处理首先，需要对挡土墙的基础进行处理，清理基础表面的杂物和泥土，确保基础平整牢固。

3.2 石头铺垫在基础上铺设一层毛石，石头要选择质量好、形状规整的毛石，铺垫均匀，使石头间没有空隙。

3.3 混凝土浇筑在石头铺垫完成后，开始进行混凝土浇筑，浇筑的混凝土要求均匀、振捣密实，确保墙体的整体质量。

3.4 毛石填充混凝土未完全凝固前，将毛石填充到混凝土中，填充要均匀，避免空隙。

3.5 面层处理最后，对挡土墙表面进行修整和处理，确保墙体表面平整光滑，达到美观和防护效果。

四、施工质量控制为了保证挡土墙的质量和安全，施工过程中需要进行严格的质量控制，包括现场监督、施工记录和材料检验等。

五、总结毛石混凝土挡土墙作为一种常见的防护结构，在土地整治项目中得到了广泛应用。

通过本文的介绍，相信读者对毛石混凝土挡土墙的施工流程和关键步骤有了更深入的了解，希望能对相关从业人员有所帮助。

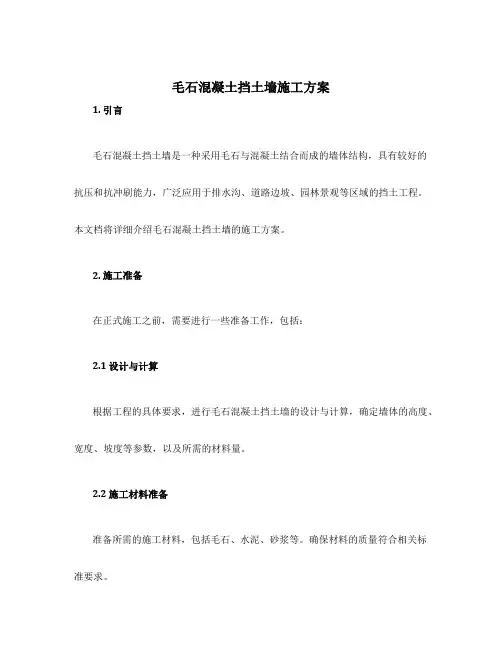

毛石混凝土挡土墙施工方案1. 引言毛石混凝土挡土墙是一种采用毛石与混凝土结合而成的墙体结构，具有较好的抗压和抗冲刷能力，广泛应用于排水沟、道路边坡、园林景观等区域的挡土工程。

本文档将详细介绍毛石混凝土挡土墙的施工方案。

2. 施工准备在正式施工之前，需要进行一些准备工作，包括：2.1 设计与计算根据工程的具体要求，进行毛石混凝土挡土墙的设计与计算，确定墙体的高度、宽度、坡度等参数，以及所需的材料量。

2.2 施工材料准备准备所需的施工材料，包括毛石、水泥、砂浆等。

确保材料的质量符合相关标准要求。

2.3 施工人员组织与培训组织施工人员，确保施工团队人员数量和质量符合施工要求。

对施工人员进行必要的培训，提高他们的施工技能和安全意识。

2.4 施工设备准备准备所需的施工设备，包括挖掘机、搅拌机、砼泵等。

确保设备的正常运行和安全使用。

3. 施工流程3.1 地基处理首先，对挡土墙的地基进行处理。

清理地表杂物和松散土壤，保持地基的平整和稳定。

3.2 基础施工根据设计要求，进行挡土墙的基础施工。

挖掘基础槽，调整基础底部的高程和水平度。

然后，将混凝土倒入基坑中，进行打底和压实，确保基础的稳固性和承载力。

3.3 挡土墙主体施工3.3.1 固定网架根据设计要求，在基础上固定好网架。

网架的选材应符合相关规定，同时要确保网架的平整和牢固。

3.3.2 毛石铺设在网架上逐层铺设毛石。

毛石应选用坚固、质地均匀的石材，并按照设计要求进行密实铺砌。

同时，要注意石材之间的缝隙，以保证墙体的均匀性和美观度。

3.3.3 砂浆填充在铺设毛石后，使用砂浆对其进行填充。

砂浆应按照设计要求进行配比，确保其黏结力和抗渗性。

填充时要保持砂浆的均匀性和充实度。

3.4 补强处理在主体施工完成后，进行墙体的补强处理。

根据设计要求，加设墙柱、钢筋和混凝土砌块等加固材料。

3.5 后期处理3.5.1 上部结构施工根据设计要求，进行挡土墙上部结构的施工，包括护栏、栅格、植被等。

毛石混凝土挡土墙施工方案WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】会泽卷烟厂就地技术改造项目毛石砼挡土墙工程专项施工方案编制单位：审核：审批：编制日期：重庆建工集团股份有限公司施工组织设计审批表目录一、工程概况会泽卷烟厂就地改造技术项目工程毛石砼挡土墙，是会泽卷烟厂就地改造技术工程非常重要的一项分项工程。

该分项工程分为挡土墙工程，位于烟厂老仓一侧，其中毛石砼挡墙总长约390m，为C25毛石砼，成“一”字型布置，墙高度为，墙体材料为毛石砼挡墙，其毛石砼毛石含量为80%，砼含量为20%。

挡土墙毛石采用15cm—50cm 毛石，强度不小于30MPa。

二、主要施工方法1、挡墙施工前应进行施工测量放样，严格按照甲方的要求放出挡土墙的边线2、基础施工⑴基坑清挖：在施工放样完毕后，用人工在所放开挖线内进行清挖，清挖时严格按施工放样的控制线进行挖掘。

部分基坑已是硬化场地，故只需另一部分基坑垫层浇平已有的硬化场地即可。

⑵对基槽土质应保持干燥，雨天基槽内积水应随时排除，对受浸泡的基底土(特别是松淤泥)应全部予以清除，并换以好土回填[以碎石(砾)石夯填]至设计标高。

3、挡土墙体浇筑与分段设置伸缩缝⑴浇筑墙体基础垫层前，应将基底松软，表面清除干净，然后应立即进行砌筑毛石。

⑵挡墙基础浇筑完后即进行墙身砌筑，墙身内应按设计要求安放Φ100PVC塑料管当泄水管用。

⑶挡土墙按设计要求应分段浇筑，按规范要求1５m-20m间距留置2cm宽伸缩缝，缝成直线；挡墙外墙面按设计要求按1:0.０５的斜面进行施工，内墙面为垂直砌筑，为此必须拉线作为准绳，使墙面顺直整齐。

4、回填用料与泄水孔设置⑴混凝土挡墙浇筑后７天，待强度达到70％后即可进行墙身背后回填，大于30度，重度=18KN/m3时，分层，密实度大于94%，墙后填料中的树皮，草根等杂物应清除干净。

⑵挡土墙身在进行回填过程中，必须随时掌握砌到一定高度后按要求尺寸位置设置泄水孔，并在进水孔墙背做好防渗隔水设施，泄水孔上回填50cm厚砂卵石，泄水孔进水口以下应铺设一层20cm 厚的不透水土层；层泄水孔应高于沟底0.3m设置。

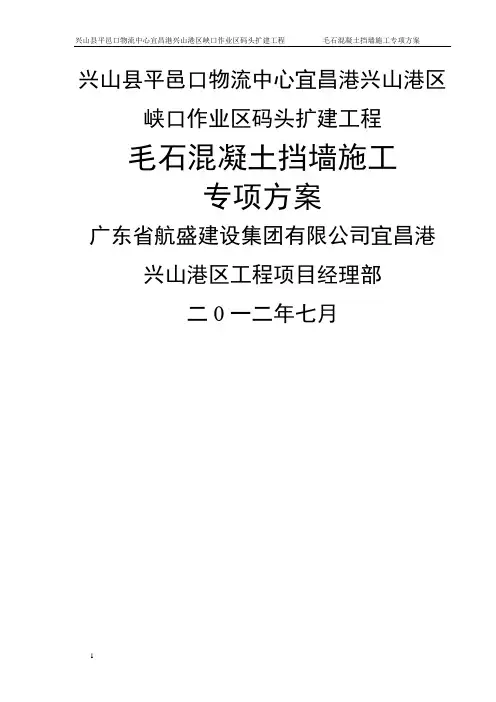

兴山县平邑口物流中心宜昌港兴山港区峡口作业区码头扩建工程毛石混凝土挡墙施工专项方案广东省航盛建设集团有限公司宜昌港兴山港区工程项目经理部二0一二年七月1、工程概况11。

1工程概述11。

2工程规模11。

3投入施工机械11.4主要材料用量概算12、施工方案12。

1施工工艺12。

1.1工艺流程12.1。

2主要技术指标22.2测量控制22。

3双排钢管脚手架的搭设32。

3.1施工工艺流程32.3.2脚手架设计32.3.3搭设要点52。

3.4检查与验收72.4主要施工方法72.4。

1基础施工72.4。

2挡土墙体浇筑与分段设置伸缩缝82.4。

3回填用料与泄水孔设置82.5、施工质量保证措施112。

5.1技术措施112.5.2管理措施122。

5.3混凝土工程材料的质量122.5。

4工程测量质量保证措施132.5。

5现场试验质量保证措施133、安全施工保证措施144、文明施工保证措施151、工程概况1.1工程概述兴山县平邑口物流中心宜昌港兴山港区峡口作业区码头扩建工毛石砼挡土墙工程,是码头扩建工程非常重要的一项分项工程。

其中毛石砼挡墙总长约1029.6m，毛石砼挡墙基础为C20现浇砼,墙体材料为毛石砼挡墙,其毛石砼毛石含量为20％，砼含量为80%,成“一”字型布置，墙高度为6m—-24m，毛石强度不小于30MPa。

1。

2工程规模2。

1C20砼基础概算量：13650m3；2.2 C25毛石砼挡墙概算量：124820m3;2。

3墙高6m-24m之间；1。

3投入施工机械1、砼搅拌机四台,砼输送泵一台，拖泵一台；1。

4主要材料用量概算（1）普通硅酸盐水泥：约36000吨；（2）河砂:约60927m3;(3）卵石：约114930m3；（4)毛石：约25000m3；（5）施工用水：约20000吨；2、施工方案本挡土墙采用平行流水、分段施工法;按此法在施工过程中及调整施工时间，使其与进度相吻合.2。

1施工工艺2.1.1工艺流程准备工作→测量放样→基槽开挖→基底报验→封基→基础定位测量→基础模板支撑→浇筑C20素砼基础(垫层）→养护→墙身定位测量→墙身模板支撑→浇筑毛石砼墙身→养护→中间交工验收→墙背回填→验收。

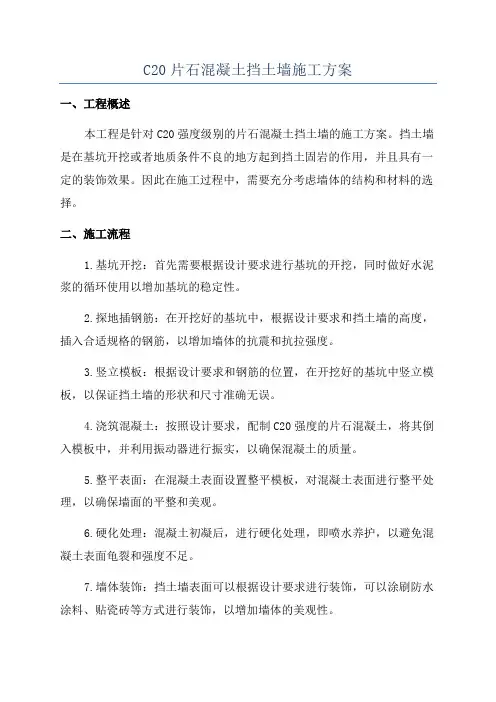

C20片石混凝土挡土墙施工方案一、工程概述本工程是针对C20强度级别的片石混凝土挡土墙的施工方案。

挡土墙是在基坑开挖或者地质条件不良的地方起到挡土固岩的作用，并且具有一定的装饰效果。

因此在施工过程中，需要充分考虑墙体的结构和材料的选择。

二、施工流程1.基坑开挖：首先需要根据设计要求进行基坑的开挖，同时做好水泥浆的循环使用以增加基坑的稳定性。

2.探地插钢筋：在开挖好的基坑中，根据设计要求和挡土墙的高度，插入合适规格的钢筋，以增加墙体的抗震和抗拉强度。

3.竖立模板：根据设计要求和钢筋的位置，在开挖好的基坑中竖立模板，以保证挡土墙的形状和尺寸准确无误。

4.浇筑混凝土：按照设计要求，配制C20强度的片石混凝土，将其倒入模板中，并利用振动器进行振实，以确保混凝土的质量。

5.整平表面：在混凝土表面设置整平模板，对混凝土表面进行整平处理，以确保墙面的平整和美观。

6.硬化处理：混凝土初凝后，进行硬化处理，即喷水养护，以避免混凝土表面龟裂和强度不足。

7.墙体装饰：挡土墙表面可以根据设计要求进行装饰，可以涂刷防水涂料、贴瓷砖等方式进行装饰，以增加墙体的美观性。

三、施工安全措施1.施工现场设置警示标志，保持通道畅通，防止他人误入施工区域。

2.施工过程中，操作人员要佩戴好安全帽、工作服、安全鞋等个人防护装备，严禁穿拖鞋、裸露上身等操作。

3.施工过程中，要定期检查模板、脚手架的稳定性，保证施工安全。

4.脚手架和模板的搭设要牢固，严禁人员站在模板边上、脚手架上等危险区域操作。

5.搅拌机、振动器等施工设备要经过专业人员检查、维护，确保正常使用。

6.施工过程中，不得锤击模板和钢筋，以免损坏结构。

7.施工现场要保持清洁整齐，确保安全通行。

四、质量控制措施1.施工过程中，严格按照设计要求制作构件，保证墙体的尺寸和强度达到设计要求。

2.对于挡土墙的每一道块石进行块石试压实验，以确保石块的质量。

3.根据设计要求做好混凝土的配制工作，严格控制水灰比，以保证混凝土的强度。

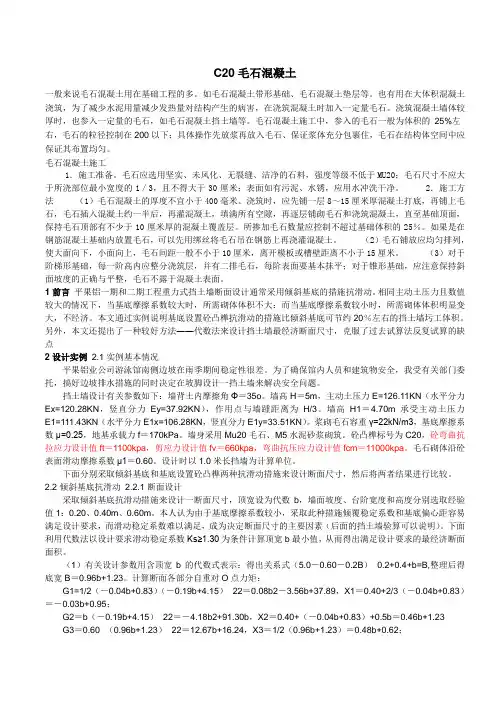

C20毛石混凝土一般来说毛石混凝土用在基础工程的多。

如毛石混凝土带形基础、毛石混凝土垫层等。

也有用在大体积混凝土浇筑，为了减少水泥用量减少发热量对结构产生的病害，在浇筑混凝土时加入一定量毛石。

浇筑混凝土墙体较厚时，也参入一定量的毛石，如毛石混凝土挡土墙等。

毛石混凝土施工中，参入的毛石一般为体积的25%左右，毛石的粒径控制在200以下；具体操作先放浆再放入毛石、保证浆体充分包裹住，毛石在结构体空间中应保证其布置均匀。

毛石混凝土施工1．施工准备。

毛石应选用坚实、未风化、无裂缝、洁净的石料，强度等级不低于MU20；毛石尺寸不应大于所浇部位最小宽度的1／3，且不得大于30厘米；表面如有污泥、水锈，应用水冲洗干净。

2．施工方法（1）毛石混凝土的厚度不宜小于400毫米。

浇筑时，应先铺一层8～15厘米厚混凝土打底，再铺上毛石，毛石插入混凝土约一半后，再灌混凝土，填满所有空隙，再逐层铺砌毛石和浇筑混凝土，直至基础顶面，保持毛石顶部有不少于10厘米厚的混凝土覆盖层。

所掺加毛石数量应控制不超过基础体积的25％。

如果是在钢筋混凝土基础内放置毛石，可以先用绑丝将毛石吊在钢筋上再浇灌混凝土。

（2）毛石铺放应均匀排列，使大面向下，小面向上，毛石间距一般不小于10厘米，离开模板或槽壁距离不小于15厘米。

（3）对于阶梯形基础，每一阶高内应整分浇筑层，并有二排毛石，每阶表面要基本抹平；对于锥形基础，应注意保持斜面坡度的正确与平整，毛石不露于混凝土表面。

1 前言平果铝一期和二期工程重力式挡土墙断面设计通常采用倾斜基底的措施抗滑动。

相同主动土压力且数值较大的情况下，当基底摩擦系数较大时，所需砌体体积不大；而当基底摩擦系数较小时，所需砌体体积明显变大，不经济。

本文通过实例说明基底设置砼凸榫抗滑动的措施比倾斜基底可节约20％左右的挡土墙圬工体积。

另外，本文还提出了一种较好方法――代数法来设计挡土墙最经济断面尺寸，克服了过去试算法反复试算的缺点2 设计实例2.1 实例基本情况平果铝业公司游泳馆南侧边坡在雨季期间稳定性很差。

毛石砼挡土墙施工方案一、工程准备1.根据设计要求，测量挡土墙的尺寸和土方体积。

2.确定施工区域，清理施工现场，并做好周围环境的保护措施。

3.准备所需材料和施工设备，包括毛石、砂浆、钢筋、模板等。

4.安排施工人员，并制定施工计划。

二、挡土墙基础施工1.根据设计要求，挖掘挡土墙的基础坑，并确保底部水平平整。

2.在基础坑中铺设防渗膜，以防止地下水渗透。

3.浇筑混凝土基础，根据设计要求设置钢筋，以增加基础的强度和稳定性。

4.在基础上面安装挡土墙首层钢模板，用于浇筑挡土墙结构。

三、挡土墙结构施工1.将混凝土按照设计要求搅拌均匀，然后倒入模板中，震动排气，确保混凝土充实。

2.在混凝土未完全凝固前，将毛石逐层嵌入混凝土中，并用锤子轻击使其牢固固定。

3.依次进行挡土墙的各层施工，每层高度不宜超过0.5米，以免墙体失稳。

4.挡土墙施工过程中，要及时清理墙体表面的污渍和多余的浆料，以保持墙体的美观和质量。

四、挡土墙背填施工1.挡土墙结构施工完成后，开始进行背填工作。

2.根据设计要求，选择合适的土方材料进行背填，每层厚度控制在0.3-0.5米。

3.在背填过程中，要做好夯实工作，确保土方与挡土墙结构之间的紧密连接。

4.背填完成后，要及时清理墙体和外部环境的杂物，确保工地整洁。

五、挡土墙护面施工1.挡土墙的护面可以选择不同的材料，如砖石护面或者涂料护面。

2.根据设计要求，选择合适的护面材料，进行相应的护面施工。

3.护面材料施工完成后，要进行养护和保护，以防止护面材料脱落或受损。

六、验收和保养1.挡土墙施工完成后，要进行验收和测试，确保结构的安全可靠。

2.进行挡土墙的养护和保养，定期检查墙体的稳定性和护面材料的完好程度。

3.对于发现的问题，要及时修复和处理，确保挡土墙的正常使用和寿命。

以上是一份毛石砼挡土墙施工方案的详细内容。

在实际施工中，还需要根据具体情况进行调整和优化，并严格按照相关规定和标准进行操作。

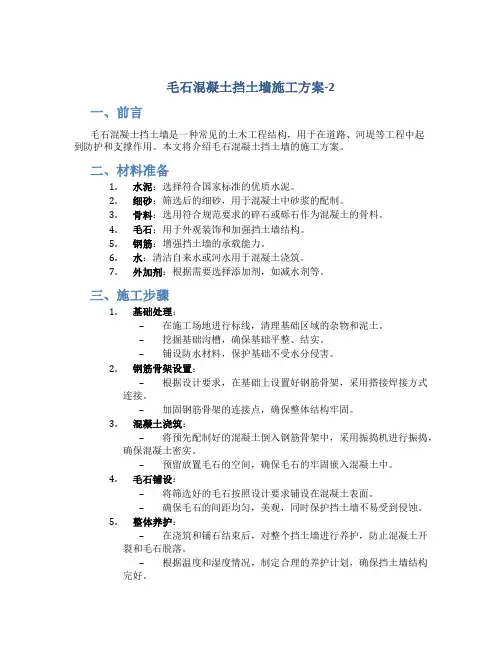

毛石混凝土挡土墙施工方案-2一、前言毛石混凝土挡土墙是一种常见的土木工程结构，用于在道路、河堤等工程中起到防护和支撑作用。

本文将介绍毛石混凝土挡土墙的施工方案。

二、材料准备1.水泥：选择符合国家标准的优质水泥。

2.细砂：筛选后的细砂，用于混凝土中砂浆的配制。

3.骨料：选用符合规范要求的碎石或砾石作为混凝土的骨料。

4.毛石：用于外观装饰和加强挡土墙结构。

5.钢筋：增强挡土墙的承载能力。

6.水：清洁自来水或河水用于混凝土浇筑。

7.外加剂：根据需要选择添加剂，如减水剂等。

三、施工步骤1.基础处理：–在施工场地进行标线，清理基础区域的杂物和泥土。

–挖掘基础沟槽，确保基础平整、结实。

–铺设防水材料，保护基础不受水分侵害。

2.钢筋骨架设置：–根据设计要求，在基础上设置好钢筋骨架，采用搭接焊接方式连接。

–加固钢筋骨架的连接点，确保整体结构牢固。

3.混凝土浇筑：–将预先配制好的混凝土倒入钢筋骨架中，采用振捣机进行振捣，确保混凝土密实。

–预留放置毛石的空间，确保毛石的牢固嵌入混凝土中。

4.毛石铺设：–将筛选好的毛石按照设计要求铺设在混凝土表面。

–确保毛石的间距均匀，美观，同时保护挡土墙不易受到侵蚀。

5.整体养护：–在浇筑和铺石结束后，对整个挡土墙进行养护，防止混凝土开裂和毛石脱落。

–根据温度和湿度情况，制定合理的养护计划，确保挡土墙结构完好。

四、注意事项1.安全第一：施工过程中要加强安全意识，做好防护工作，避免发生意外事故。

2.材料质量：选用符合标准的优质材料，确保挡土墙结构的稳固和持久。

3.施工质量：严格按照设计要求和施工规范施工，保证挡土墙的质量和外观。

4.环境保护：在施工过程中注重环境保护，合理利用资源，减少对周围环境的影响。

五、总结毛石混凝土挡土墙的施工需要严格按照规范进行，从基础处理到最终的养护，每个环节都要认真对待，确保挡土墙的质量和使用寿命。

同时，合理安排施工进度和安全措施，保障施工人员的安全和工程进度。

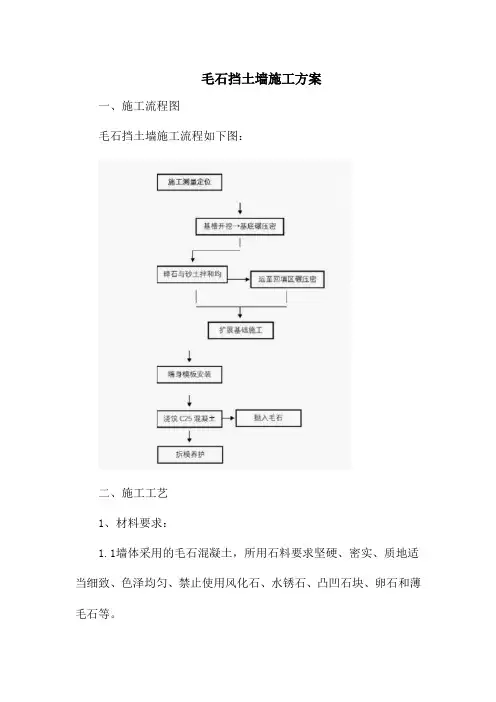

毛石挡土墙施工方案一、施工流程图毛石挡土墙施工流程如下图：二、施工工艺1、材料要求：1.1墙体采用的毛石混凝土，所用石料要求坚硬、密实、质地适当细致、色泽均匀、禁止使用风化石、水锈石、凸凹石块、卵石和薄毛石等。

1.2毛石强度应大于30MPa，最小厚度150mm，毛石掺量占总体积25%以下。

1.3墙顶地面现浇C20混凝土厚20cm，将墙顶地面封闭，方针地表水下渗。

1.4墙背填料为砂质粘土。

2、毛石混凝土施工工艺2.1测量放样定位和挡墙选型：2.1.1施工前，根据设计图纸，使用全站仪放出边线桩及基槽开挖范围，在开挖边界外5m设保护桩，便于施工中随时检查。

2.1.2基底开挖到位后，并经建设单位、监理单位会同我司相关人员，对环境挡墙（室外楼梯）等基础开挖后的实际的基底（原地貌）高程，进行实测并形成收方资料。

2.1.3根据实测的基底（原地貌）高程和拟定挡墙顶高程，计算挡墙总高来对挡墙进行选型。

由于图集为1m整高数计，如墙高非整数，当非整数小于0.5m时，其截面尺寸可采用插入法；当非整数大于0.5m 时应往上取用墙高为整数的断面，只修改墙高和强顶宽度。

2.1.4回填区的重力式挡墙需采用扩展基础，按04J008的19页执行。

2.2、基槽开挖土方开挖、回填：2.2.1采用人工配合机械开挖的方法，待挖至接近设计标高时检查基槽标高和轴线偏位情况，对有偏差的及时修整达到设计要求。

2.2.2本工程设计图中挡墙选用04J008第56页的FJB2～FJB4，挡墙基底（Bd）为1810～2570mm宽，挡土墙纵坡i基底不宜大于5%。

当大于5%时，应在纵坡向将基础做成台阶式。

台阶高度不宜大于0.5m。

2.2.3挡墙基槽换土回填深度大于2.0m，换填开挖宽度为：挡墙基底宽度（Bd）加上每边加宽0.5米，即Bd+0.5m×2。

挡墙基槽开出的土方采用自卸车运至空旷地，进行晾干、筛选，以备作为填料使用。

当基槽开挖全段完成后才开始整平并碾压密实。

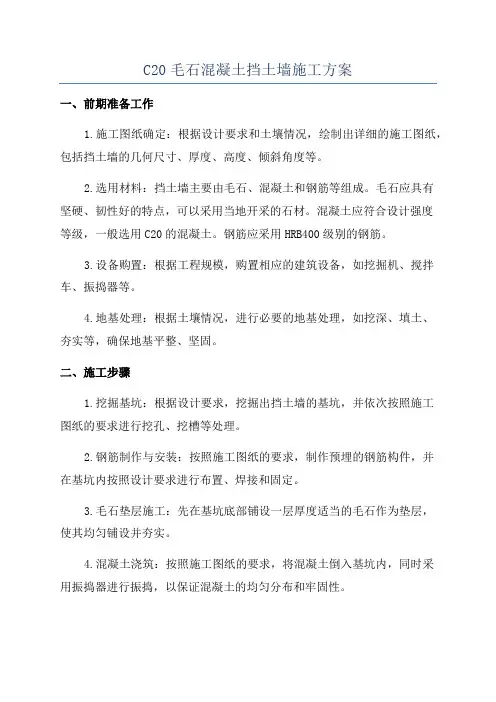

C20毛石混凝土挡土墙施工方案一、前期准备工作1.施工图纸确定：根据设计要求和土壤情况，绘制出详细的施工图纸，包括挡土墙的几何尺寸、厚度、高度、倾斜角度等。

2.选用材料：挡土墙主要由毛石、混凝土和钢筋等组成。

毛石应具有坚硬、韧性好的特点，可以采用当地开采的石材。

混凝土应符合设计强度等级，一般选用C20的混凝土。

钢筋应采用HRB400级别的钢筋。

3.设备购置：根据工程规模，购置相应的建筑设备，如挖掘机、搅拌车、振捣器等。

4.地基处理：根据土壤情况，进行必要的地基处理，如挖深、填土、夯实等，确保地基平整、坚固。

二、施工步骤1.挖掘基坑：根据设计要求，挖掘出挡土墙的基坑，并依次按照施工图纸的要求进行挖孔、挖槽等处理。

2.钢筋制作与安装：按照施工图纸的要求，制作预埋的钢筋构件，并在基坑内按照设计要求进行布置、焊接和固定。

3.毛石垫层施工：先在基坑底部铺设一层厚度适当的毛石作为垫层，使其均匀铺设并夯实。

4.混凝土浇筑：按照施工图纸的要求，将混凝土倒入基坑内，同时采用振捣器进行振捣，以保证混凝土的均匀分布和牢固性。

5. 毛石砌筑：混凝土刚浇筑结束时，及时在挡土墙表面铺设毛石，注意每块毛石之间的间隙不得大于2cm，并且要保持外观平整。

6.后期处理：在挡土墙的表面进行养护，保湿并定期进行喷水，以保证混凝土的强度。

三、安全措施1.施工期间要对人员进行安全防护，建立安全保护围栏和警示标志，确保施工现场的安全。

2.施工中要注意监测基坑周边的土体变形情况，对振捣过程中可能引起的裂缝进行及时处理。

3.对于混凝土泥浆溢出、混凝土浇筑过程中可能产生的岩屑等杂质及时清理，确保施工质量。

4.在挡土墙顶部加设防护栏杆，确保行人安全。

总结：。

820平台M2—M3挡墙工程施工方案一、准备工作挡土墙施工前，我部安排人员对施工现场进行“三通一平”工作，即通水、通电、通路，平整场地，做好空中电线、地下电缆、水管等障碍物的调查工作，如与挡土墙发生冲突，及时找相关单位协助解决。

施工前先由技术人员和施工人员全面检查各项施工准备工作主要包括施工机具，施工需要的材料等，逐级进行技术和安全交底，使各项安全、技术措施在思想上、组织上、操作上得到落实。

1、施工准备1.1图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行复查。

1.2挡墙石料选用质地坚实、无风化剥落及抗压强度不低于MU30片石。

1.3 C20砼采取现场搅拌。

1.4修建临时施工便道、布置材料堆放场地及备料。

2、施工工艺流程（见下图）施工准备测量放线流水导流基槽开挖地基承载力检测立模加固安装泄水孔做滤水层浇筑混凝土并人工摆片石拆除模板养护3、施工方案3.1施工场地准备3.1.1测量放线，定出桩位中心线及开挖边界线。

3.1.2清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。

3.2开挖3.2.1基槽开挖采用挖掘机进行基槽开挖，开挖长度根据现场地质情况进行分段开挖，每段15或20米。

机械开挖至基底设计标高以上10cm时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，确保基底符合设计及相关规范要求。

3.3垫层施工3.3.1毛石混凝土采用沿槽浇筑，浇筑过程中,严格控制配合比,砼中石料的掺量控制在25%范围以内。

石料用人工摆放，分散布置。

3.3.2采用插入式振动棒进行振捣，砼振捣密实，振捣过程中快插慢抽。

无漏振，无蜂窝麻面等。

3.3.3砼浇筑完成后及时养护，防止由于内外温差过大而产生砼收缩开裂。

3.3.4在毛石砼浇筑过程中，现场取样制作砼试件，标准养护28天后送试验室检测。

3.4墙身浇筑3.4.1垫层浇筑完成后，根据设计图及现场高程放出挡墙浇筑边线。

C20混凝土挡土墙施工方案G213映秀至都江堰灾后重建工程K1015+800-k1016+780，xk0+000-xk1+603.918路肩墙及路堑墙施工方案一、编制依据二、工程概况本工程包括C15片石混凝土路肩墙4232.03m3和路堑墙4441.6m3，共计8673.63m3.三、施工组织1、施工准备1.1审核图纸并进行原地貌复测，如发现图纸有误或现场与设计不符的情况，及时上报相关人员进行复查。

1.2选择质地坚实、无风化剥落且抗压强度不低于MU30片石作为挡墙石材。

1.3采用集中搅拌的方式，将C15砼运输至施工现场。

1.4建立临时施工便道、布置材料堆放场地并备料。

2、施工工艺流程施工准备测量放线流水导流挖除换填机械碾压夯实基槽开挖验基地基承载力检测立模加固砼浇注安装泄水孔浇筑混凝土并人工摆片石拆除模板交验养护3、施工方案3.1施工场地准备3.1.1进行测量放线，确定桩位中心线及开挖边界线。

3.1.2清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物；在基槽周围挖设排水沟，排除地表水。

3.2开挖3.2.1采用1.2m3斗容量的___液压挖掘机进行基槽开挖，开挖长度根据现场地质情况进行分段开挖，每段15或20米。

3.2.2机械开挖至基底设计标高以上10cm时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，确保基底符合设计及相关规范要求。

3.3基础施工3.3.1采用沿槽浇筑的方式进行片石混凝土施工，浇筑过程中采用商品砼，严格控制配合比，砼中片石的掺量控制在25%范围以内。

片石用人工摆放，分散布置。

3.3.2采用插入式50型振动棒进行振捣，砼振捣密实，振捣过程中快插慢抽，无漏振，无蜂窝麻面等。

3.3.3砼浇筑完成后及时养护，防止由于内外温差过大而产生砼收缩开裂。

3.3.4在片石砼浇筑过程中，现场取样制作砼试件，标准养护28天后送中心试验室检测。

3.4墙身浇筑3.4.1基础浇筑完成后，根据设计图及现场高程放出挡墙浇筑边线。

820平台M2—M3挡墙工程施工方案一、准备工作挡土墙施工前，我部安排人员对施工现场进行“三通一平”工作，即通水、通电、通路，平整场地，做好空中电线、地下电缆、水管等障碍物的调查工作，如与挡土墙发生冲突，及时找相关单位协助解决。

施工前先由技术人员和施工人员全面检查各项施工准备工作主要包括施工机具，施工需要的材料等，逐级进行技术和安全交底，使各项安全、技术措施在思想上、组织上、操作上得到落实。

1、施工准备1.1图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行复查。

1.2挡墙石料选用质地坚实、无风化剥落及抗压强度不低于MU30片石。

1.3 C20砼采取现场搅拌。

1.4修建临时施工便道、布置材料堆放场地及备料。

2、施工工艺流程（见下图）施工准备测量放线流水导流基槽开挖地基承载力检测立模加固安装泄水孔做滤水层浇筑混凝土并人工摆片石拆除模板养护3、施工方案3.1施工场地准备3.1.1测量放线，定出桩位中心线及开挖边界线。

3.1.2清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。

3.2开挖3.2.1基槽开挖采用挖掘机进行基槽开挖，开挖长度根据现场地质情况进行分段开挖，每段15或20米。

机械开挖至基底设计标高以上10cm时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，确保基底符合设计及相关规范要求。

3.3垫层施工3.3.1毛石混凝土采用沿槽浇筑，浇筑过程中,严格控制配合比,砼中石料的掺量控制在25%范围以内。

石料用人工摆放，分散布置。

3.3.2采用插入式振动棒进行振捣，砼振捣密实，振捣过程中快插慢抽。

无漏振，无蜂窝麻面等。

3.3.3砼浇筑完成后及时养护，防止由于内外温差过大而产生砼收缩开裂。

3.3.4在毛石砼浇筑过程中，现场取样制作砼试件，标准养护28天后送试验室检测。

3.4墙身浇筑3.4.1垫层浇筑完成后，根据设计图及现场高程放出挡墙浇筑边线。

C20混凝土挡土墙C20混凝土挡土墙1施工工艺流程施工准备→测量放线→流水导流→挖除换填→机械碾压夯实→基槽开挖→验基→地基承载力检测→立模加固→砼浇注→安装泄水孔→浇筑混凝土并人工摆片石→拆除模板→交验→养护2施工方案2.1施工场地准备2.1.1测量放线，定出桩位中心线及开挖边界线。

2.1.2清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。

2.2开挖2.2.1基槽开挖采用1.2m3斗容量的日立液压挖掘机一台进行基槽开挖，开挖长度根据现场地质情况进行分段开挖，每段15或20米。

机械开挖至基底设计标高以上10cm时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，确保基底符合设计及相关规范要求。

2.3基础施工2.3.1片石混凝土采用沿槽浇筑，浇筑过程中,选用商品砼，严格控制配合比,砼中片石的掺量控制在25%范围以内。

片石用人工摆放，分散布置。

2.3.2采用插入式50型振动棒进行振捣，砼振捣密实，振捣过程中快插慢抽。

无漏振，无蜂窝麻面等。

2.3.3砼浇筑完成后及时养护，防止由于内外温差过大而产生砼收缩开裂。

2.3.4在片石砼浇筑过程中，现场取样制作砼试件，标准养护28天后送中心试验室检测。

2.4墙身浇筑2.4.1基础浇筑完成后，根据设计图及现场高程放出挡墙浇筑边线。

2.4.2模板安装.(1）模板采用胶合木模板，禁止使用有缺角、破损的模板。

(2）保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确；(3）具有足够的强度、刚度和稳定性，能承受新浇筑混凝土的重力侧压力及施工中可能产生的各项负荷。

(4）模板的接缝不得漏浆；在浇筑砼前，木模板应浇水湿润，但模板内不应有积水(5）模板与砼的接触面应清理干净并涂刷脱膜剂，但不得影响模板结构性能。

模板使用后应按规定修整保存。

(6）模板之间粘贴双面不干胶带，以减小模板缝防止漏浆，以保证砼面的观感质量。

(7）模板采用M14×500螺栓与预埋钢筋拉结配D48×3.5钢架管横、竖龙骨加固，并配以大号蝶形卡紧固，对拉螺杆按1000×500的间距布置，设置时将泄水孔位置与螺杆紧贴布置,以防扔填片石碰坏PVC管.紧贴模板的竖向龙骨间距不得大于300㎜。

C20混凝土挡土墙1施工工艺流程施工预备→测量放线→流水导流→挖除换填→机械碾压夯实→基槽开挖→验基→地基承载力检测→立模加固→砼浇注→安装泄水孔→浇筑混凝土并人工摆片石→拆除模板→交验→养护2施工方案2.1施工厂地预备2.1.1测量放线，定出桩位中心线及开挖边界限。

2.1.2清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。

2.2开挖2.2.1基槽开挖采纳1.2m3斗容量的日立液压挖掘机一台进行基槽开挖，开挖长度依照现场地质情形进行分段开挖，每段15或20米。

机械开挖至基底设计标高以上10cm时，从头进行测量放样，确信开挖正确不偏位的情形下改用人工进行基底清理，确保基底符合设计及相关标准要求。

2.3基础施工2.3.1片石混凝土采纳沿槽浇筑，浇筑进程中,选用商品砼，严格操纵配合比,砼中片石的掺量操纵在25%范围之内。

片石用人工摆放，分散布置。

2.3.2采纳插入式50型振动棒进行振捣，砼振捣密实，振捣进程中快插慢抽。

无漏振，无蜂窝麻面等。

2.3.3砼浇筑完成后及时养护，避免由于内外温差过大而产生砼收缩开裂。

2.3.4在片石砼浇筑进程中，现场取样制作砼试件，标准养护28天后送中心实验室检测。

2.4墙身浇筑2.4.1基础浇筑完成后，依照设计图及现场高程放出挡墙浇筑边线。

2.4.2模板安装.(1）模板采纳胶合木模板，禁止利用有缺角、破损的模板。

(2）保证混凝土结构和构件各部份设计形状尺寸和彼其间位置正确；(3）具有足够的强度、刚度和稳固性，能经受新浇筑混凝土的重力侧压力及施工中可能产生的各项负荷。

(4）模板的接缝不得漏浆；在浇筑砼前，木模板应浇水湿润，但模板内不该有积水(5）模板与砼的接触面应清理干净并涂刷脱膜剂，但不得阻碍模板结构性能。

模板利用后应按规定修整保留。

(6）模板之间粘贴双面不干胶带，以减小模板缝避免漏浆，以保证砼面的观感质量。

(7）模板采纳M14×500螺栓与预埋钢筋拉结配D48×3.5钢架管横、竖龙骨加固，并配以大号蝶形卡紧固，对拉螺杆按1000×500的间距布置，设置时将泄水孔位置与螺杆紧贴布置,以防扔填片石碰坏PVC管.紧贴模板的竖向龙骨间距不得大于300㎜。

C20毛石混凝土一般来说毛石混凝土用在基础工程的多。

如毛石混凝土带形基础、毛石混凝土垫层等。

也有用在大体积混凝土浇筑,为了减少水泥用量减少发热量对结构产生的病害，在浇筑混凝土时加入一定量毛石。

浇筑混凝土墙体较厚时，也参入一定量的毛石，如毛石混凝土挡土墙等.毛石混凝土施工中，参入的毛石一般为体积的25％左右,毛石的粒径控制在200以下；具体操作先放浆再放入毛石、保证浆体充分包裹住，毛石在结构体空间中应保证其布置均匀。

毛石混凝土施工1．施工准备。

毛石应选用坚实、未风化、无裂缝、洁净的石料,强度等级不低于MU20;毛石尺寸不应大于所浇部位最小宽度的1／3，且不得大于30厘米；表面如有污泥、水锈，应用水冲洗干净. 2．施工方法（1）毛石混凝土的厚度不宜小于400毫米.浇筑时，应先铺一层8～15厘米厚混凝土打底，再铺上毛石，毛石插入混凝土约一半后，再灌混凝土，填满所有空隙，再逐层铺砌毛石和浇筑混凝土,直至基础顶面，保持毛石顶部有不少于10厘米厚的混凝土覆盖层。

所掺加毛石数量应控制不超过基础体积的25%。

如果是在钢筋混凝土基础内放置毛石，可以先用绑丝将毛石吊在钢筋上再浇灌混凝土. （2）毛石铺放应均匀排列，使大面向下，小面向上，毛石间距一般不小于10厘米,离开模板或槽壁距离不小于15厘米。

(3)对于阶梯形基础，每一阶高内应整分浇筑层，并有二排毛石，每阶表面要基本抹平；对于锥形基础，应注意保持斜面坡度的正确与平整，毛石不露于混凝土表面。

1 前言平果铝一期和二期工程重力式挡土墙断面设计通常采用倾斜基底的措施抗滑动。

相同主动土压力且数值较大的情况下，当基底摩擦系数较大时,所需砌体体积不大；而当基底摩擦系数较小时，所需砌体体积明显变大，不经济.本文通过实例说明基底设置砼凸榫抗滑动的措施比倾斜基底可节约20%左右的挡土墙圬工体积。

另外,本文还提出了一种较好方法――代数法来设计挡土墙最经济断面尺寸，克服了过去试算法反复试算的缺点2 设计实例2.1 实例基本情况平果铝业公司游泳馆南侧边坡在雨季期间稳定性很差。

C20混凝土挡土墙C20混凝土挡土墙1施工工艺流程施工准备→测量放线→流水导流→挖除换填→机械碾压夯实→基槽开挖→验基→地基承载力检测→立模加固→砼浇注→安装泄水孔→浇筑混凝土并人工摆片石→拆除模板→交验→养护2施工方案2.1施工场地准备2.1.1测量放线，定出桩位中心线及开挖边界线。

2.1.2清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。

2.2开挖2.2.1基槽开挖采用1.2m3斗容量的日立液压挖掘机一台进行基槽开挖，开挖长度根据现场地质情况进行分段开挖，每段15或20米。

机械开挖至基底设计标高以上10cm时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，确保基底符合设计及相关规范要求。

2.3基础施工2.3.1片石混凝土采用沿槽浇筑，浇筑过程中,选用商品砼，严格控制配合比,砼中片石的掺量控制在25%范围以内。

片石用人工摆放，分散布置。

2.3.2采用插入式50型振动棒进行振捣，砼振捣密实，振捣过程中快插慢抽。

无漏振，无蜂窝麻面等。

2.3.3砼浇筑完成后及时养护，防止由于内外温差过大而产生砼收缩开裂。

2.3.4在片石砼浇筑过程中，现场取样制作砼试件，标准养护28天后送中心试验室检测。

2.4墙身浇筑2.4.1基础浇筑完成后，根据设计图及现场高程放出挡墙浇筑边线。

2.4.2模板安装.(1）模板采用胶合木模板，禁止使用有缺角、破损的模板。

(2）保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确；(3）具有足够的强度、刚度和稳定性，能承受新浇筑混凝土的重力侧压力及施工中可能产生的各项负荷。

(4）模板的接缝不得漏浆；在浇筑砼前，木模板应浇水湿润，但模板内不应有积水(5）模板与砼的接触面应清理干净并涂刷脱膜剂，但不得影响模板结构性能。

模板使用后应按规定修整保存。

(6）模板之间粘贴双面不干胶带，以减小模板缝防止漏浆，以保证砼面的观感质量。

(7）模板采用M14×500螺栓与预埋钢筋拉结配D48×3.5钢架管横、竖龙骨加固，并配以大号蝶形卡紧固，对拉螺杆按1000×500的间距布置，设置时将泄水孔位置与螺杆紧贴布置,以防扔填片石碰坏PVC管.紧贴模板的竖向龙骨间距不得大于300㎜。
