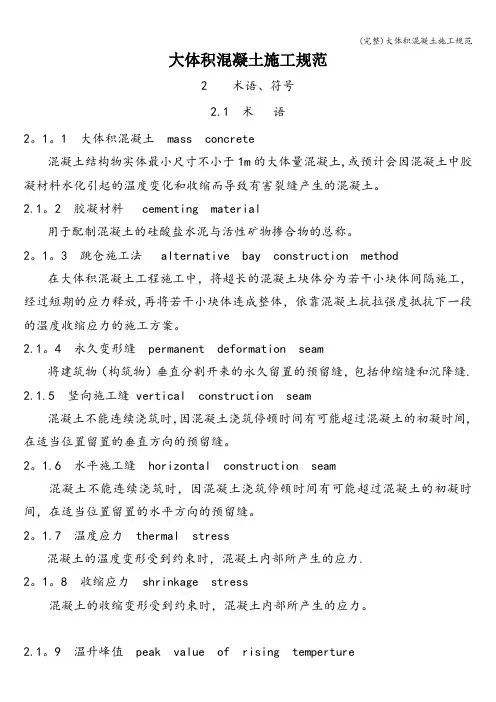

大体积混凝土施工规范

大体积混凝土施工规范2 术语、符号2.1 术语2。

1。

1 大体积混凝土 mass concrete混凝土结构物实体最小尺寸不小于1m的大体量混凝土,或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土。

2.1。

2 胶凝材料 cementing material用于配制混凝土的硅酸盐水泥与活性矿物掺合物的总称。

2。

1。

3 跳仓施工法 alternative bay construction method 在大体积混凝土工程施工中，将超长的混凝土块体分为若干小块体间隔施工，经过短期的应力释放,再将若干小块体连成整体，依靠混凝土抗拉强度抵抗下一段的温度收缩应力的施工方案。

2.1。

4 永久变形缝 permanent deformation seam将建筑物（构筑物）垂直分割开来的永久留置的预留缝，包括伸缩缝和沉降缝.2.1.5 竖向施工缝 vertical construction seam混凝土不能连续浇筑时，因混凝土浇筑停顿时间有可能超过混凝土的初凝时间,在适当位置留置的垂直方向的预留缝。

2。

1.6 水平施工缝 horizontal construction seam混凝土不能连续浇筑时，因混凝土浇筑停顿时间有可能超过混凝土的初凝时间，在适当位置留置的水平方向的预留缝。

2。

1.7 温度应力 thermal stress混凝土的温度变形受到约束时，混凝土内部所产生的应力.2。

1。

8 收缩应力 shrinkage stress混凝土的收缩变形受到约束时，混凝土内部所产生的应力。

2.1。

9 温升峰值 peak value of rising temperture混凝土浇筑体内部的最高温升值。

2.1。

10 里表温差 temperature difference of coer and surface混凝土浇筑体中心与混凝土浇筑体表层温度之差.2。

1。

11 降温速率 descending speed of temperture散热条件下，混凝土浇筑体内部温度达到升温峰值后，单位时间内温度下降的值。

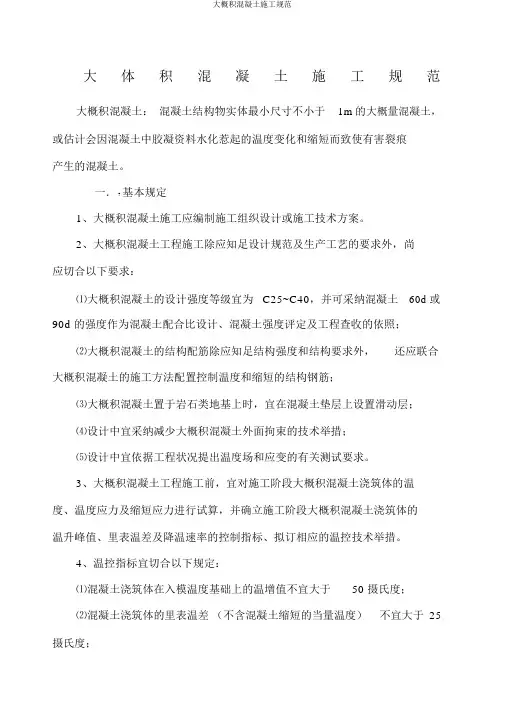

大体积混凝土施工规范大概积混凝土：混凝土结构物实体最小尺寸不小于1m的大概量混凝土，或估计会因混凝土中胶凝资料水化惹起的温度变化和缩短而致使有害裂痕产生的混凝土。

一． ? 基本规定1、大概积混凝土施工应编制施工组织设计或施工技术方案。

2、大概积混凝土工程施工除应知足设计规范及生产工艺的要求外，尚应切合以下要求：⑴大概积混凝土的设计强度等级宜为 C25~C40，并可采纳混凝土60d 或90d 的强度作为混凝土配合比设计、混凝土强度评定及工程查收的依照；⑵大概积混凝土的结构配筋除应知足结构强度和结构要求外，还应联合大概积混凝土的施工方法配置控制温度和缩短的结构钢筋；⑶大概积混凝土置于岩石类地基上时，宜在混凝土垫层上设置滑动层；⑷设计中宜采纳减少大概积混凝土外面拘束的技术举措；⑸设计中宜依据工程状况提出温度场和应变的有关测试要求。

3、大概积混凝土工程施工前，宜对施工阶段大概积混凝土浇筑体的温度、温度应力及缩短应力进行试算，并确立施工阶段大概积混凝土浇筑体的温升峰值、里表温差及降温速率的控制指标、拟订相应的温控技术举措。

4、温控指标宜切合以下规定：⑴混凝土浇筑体在入模温度基础上的温增值不宜大于50 摄氏度；⑵混凝土浇筑体的里表温差（不含混凝土缩短的当量温度）不宜大于25摄氏度；⑶混凝土浇筑体的降温速率不宜大于摄氏度/d ；⑷混凝土浇筑体表面与大气温差不宜大于20 摄氏度。

5、大概积混凝土施工前，应做好各项施工前准备工作，并与当地气象台、站联系，掌握近期气象状况。

必需时，应增加相应的技术举措，在冬期施工时，尚应切合国家现行有关混凝土冬期施工的标准。

二．原资料、配合比、制备及运输⑴一般规定大概积混凝土配合比的设计除应切合工程设计所规定的强度等级、持久性、抗渗性、体积稳固性等要求外，尚应切合大概积混凝土施工工艺特征的要求，并应切合合理使用资料、降低混凝土绝热温增值的要求。

大概积混凝土的制备和运输，除应切合设计混凝土强度等级的要求外，尚应依据预拌混凝土供给运输距离、运输设备、供给能力、资料批次、环境温度等调整预拌混凝土的有关参数。

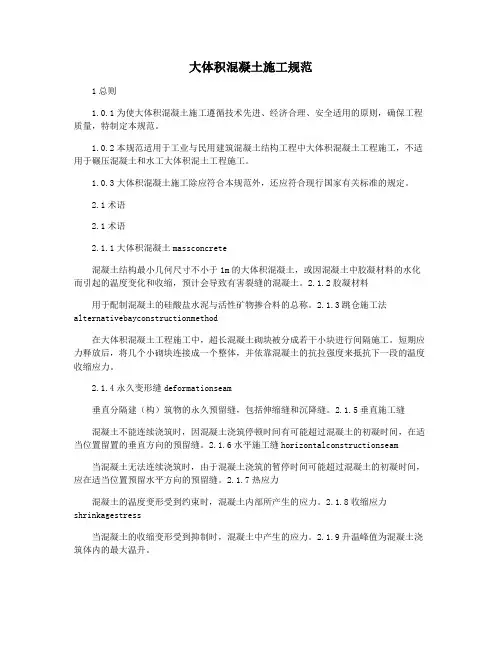

大体积混凝土施工规范1总则1.0.1为使大体积混凝土施工遵循技术先进、经济合理、安全适用的原则，确保工程质量，特制定本规范。

1.0.2本规范适用于工业与民用建筑混凝土结构工程中大体积混凝土工程施工，不适用于碾压混凝土和水工大体积混土工程施工。

1.0.3大体积混凝土施工除应符合本规范外，还应符合现行国家有关标准的规定。

2.1术语2.1术语2.1.1大体积混凝土massconcrete混凝土结构最小几何尺寸不小于1m的大体积混凝土，或因混凝土中胶凝材料的水化而引起的温度变化和收缩，预计会导致有害裂缝的混凝土。

2.1.2胶凝材料用于配制混凝土的硅酸盐水泥与活性矿物掺合料的总称。

2.1.3跳仓施工法alternativebayconstructionmethod在大体积混凝土工程施工中，超长混凝土砌块被分成若干小块进行间隔施工。

短期应力释放后，将几个小砌块连接成一个整体，并依靠混凝土的抗拉强度来抵抗下一段的温度收缩应力。

2.1.4永久变形缝deformationseam垂直分隔建（构）筑物的永久预留缝，包括伸缩缝和沉降缝。

2.1.5垂直施工缝混凝土不能连续浇筑时，因混凝土浇筑停顿时间有可能超过混凝土的初凝时间，在适当位置留置的垂直方向的预留缝。

2.1.6水平施工缝horizontalconstructionseam当混凝土无法连续浇筑时，由于混凝土浇筑的暂停时间可能超过混凝土的初凝时间，应在适当位置预留水平方向的预留缝。

2.1.7热应力混凝土的温度变形受到约束时，混凝土内部所产生的应力。

2.1.8收缩应力shrinkagestress当混凝土的收缩变形受到抑制时，混凝土中产生的应力。

2.1.9升温峰值为混凝土浇筑体内的最大温升。

2.1.10里表温差temperaturedifferenceofcenterandsurface混凝土浇筑体中心与混凝土浇筑体表层温度之差。

2.1.11降温速率thedescendingspeedoftemperature在散热条件下，混凝土浇筑体内部温度达到温升峰值后单位时间内的温降值。

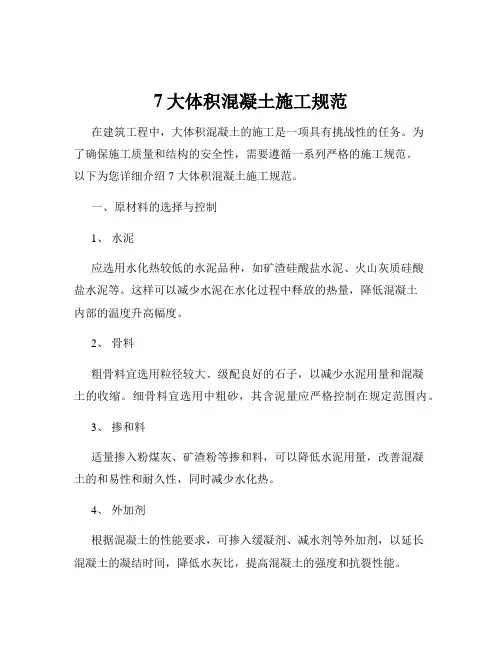

7大体积混凝土施工规范在建筑工程中，大体积混凝土的施工是一项具有挑战性的任务。

为了确保施工质量和结构的安全性，需要遵循一系列严格的施工规范。

以下为您详细介绍 7 大体积混凝土施工规范。

一、原材料的选择与控制1、水泥应选用水化热较低的水泥品种，如矿渣硅酸盐水泥、火山灰质硅酸盐水泥等。

这样可以减少水泥在水化过程中释放的热量，降低混凝土内部的温度升高幅度。

2、骨料粗骨料宜选用粒径较大、级配良好的石子，以减少水泥用量和混凝土的收缩。

细骨料宜选用中粗砂，其含泥量应严格控制在规定范围内。

3、掺和料适量掺入粉煤灰、矿渣粉等掺和料，可以降低水泥用量，改善混凝土的和易性和耐久性，同时减少水化热。

4、外加剂根据混凝土的性能要求，可掺入缓凝剂、减水剂等外加剂，以延长混凝土的凝结时间，降低水灰比，提高混凝土的强度和抗裂性能。

二、配合比设计1、降低水化热通过优化配合比，减少水泥用量，增加掺和料的用量，以降低混凝土的水化热。

2、控制坍落度根据施工条件和浇筑方式，合理控制混凝土的坍落度，既要保证混凝土的流动性，又要避免坍落度过大导致的离析和泌水。

3、保证强度和耐久性在满足混凝土强度和耐久性要求的前提下，尽量降低水泥用量和水灰比，提高混凝土的密实度。

三、混凝土的搅拌与运输1、搅拌时间确保混凝土搅拌均匀，搅拌时间应根据搅拌机的类型和混凝土的配合比确定，一般不少于规定的最短搅拌时间。

2、运输方式选择合适的运输工具，如混凝土搅拌运输车，并保证运输过程中的搅拌和保温措施，以防止混凝土坍落度损失和温度升高。

3、运输时间严格控制混凝土的运输时间，避免运输时间过长导致混凝土初凝或坍落度不符合要求。

四、混凝土的浇筑1、分层浇筑大体积混凝土应采用分层浇筑的方法，每层厚度不宜超过 500mm，以利于混凝土的散热和振捣密实。

2、浇筑顺序根据结构特点和施工条件，合理确定浇筑顺序，避免出现施工冷缝。

3、振捣密实采用插入式振捣器振捣混凝土，振捣点应均匀分布，振捣时间应适当，以确保混凝土振捣密实，避免出现蜂窝、麻面等质量缺陷。

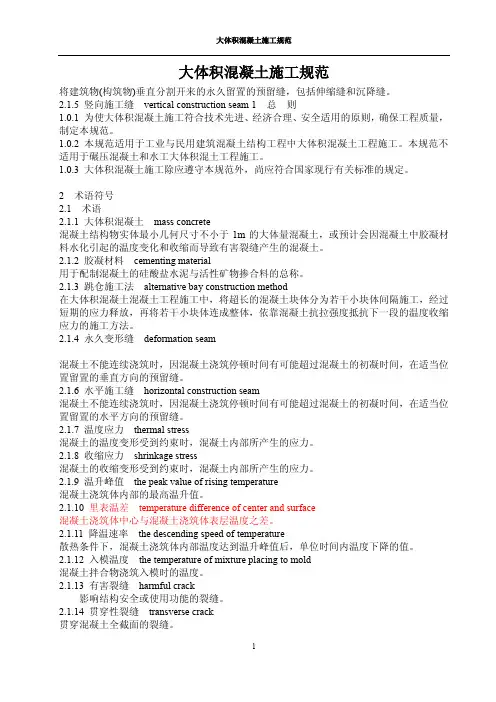

大体积混凝土施工规范将建筑物(构筑物)垂直分割开来的永久留置的预留缝，包括伸缩缝和沉降缝。

2.1.5 竖向施工缝vertical construction seam 1总则1.0.1 为使大体积混凝土施工符合技术先进、经济合理、安全适用的原则，确保工程质量，制定本规范。

1.0.2 本规范适用于工业与民用建筑混凝土结构工程中大体积混凝土工程施工。

本规范不适用于碾压混凝土和水工大体积混土工程施工。

1.0.3 大体积混凝土施工除应遵守本规范外，尚应符合国家现行有关标准的规定。

2术语符号2.1术语2.1.1 大体积混凝土mass concrete混凝土结构物实体最小几何尺寸不小于1m的大体量混凝土，或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土。

2.1.2 胶凝材料cementing material用于配制混凝土的硅酸盐水泥与活性矿物掺合料的总称。

2.1.3 跳仓施工法alternative bay construction method在大体积混凝土混凝土工程施工中，将超长的混凝土块体分为若干小块体间隔施工，经过短期的应力释放，再将若干小块体连成整体，依靠混凝土抗拉强度抵抗下一段的温度收缩应力的施工方法。

2.1.4 永久变形缝deformation seam混凝土不能连续浇筑时，因混凝土浇筑停顿时间有可能超过混凝土的初凝时间，在适当位置留置的垂直方向的预留缝。

2.1.6 水平施工缝horizontal construction seam混凝土不能连续浇筑时，因混凝土浇筑停顿时间有可能超过混凝土的初凝时间，在适当位置留置的水平方向的预留缝。

2.1.7 温度应力thermal stress混凝土的温度变形受到约束时，混凝土内部所产生的应力。

2.1.8 收缩应力shrinkage stress混凝土的收缩变形受到约束时，混凝土内部所产生的应力。

2.1.9 温升峰值the peak value of rising temperature混凝土浇筑体内部的最高温升值。

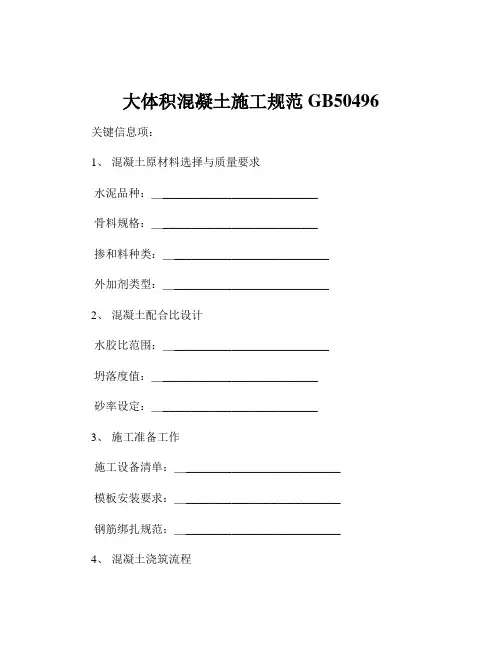

大体积混凝土施工规范GB50496关键信息项：1、混凝土原材料选择与质量要求水泥品种：＿___________________________骨料规格：＿___________________________掺和料种类：＿___________________________外加剂类型：＿___________________________2、混凝土配合比设计水胶比范围：＿___________________________坍落度值：＿___________________________砂率设定：＿___________________________3、施工准备工作施工设备清单：＿___________________________模板安装要求：＿___________________________钢筋绑扎规范：＿___________________________4、混凝土浇筑流程浇筑顺序：＿___________________________分层厚度控制：＿___________________________浇筑速度限制：＿___________________________5、混凝土振捣要求振捣方式：＿___________________________振捣时间：＿___________________________振捣点布置：＿___________________________6、混凝土养护措施养护开始时间：＿___________________________养护周期：＿___________________________养护温度控制：＿___________________________7、温度监测与控制测温点布置方案：＿___________________________温度控制指标：＿___________________________降温速率限制：＿___________________________11 混凝土原材料选择与质量要求111 水泥品种应根据工程特点、环境条件以及混凝土性能要求进行选择。

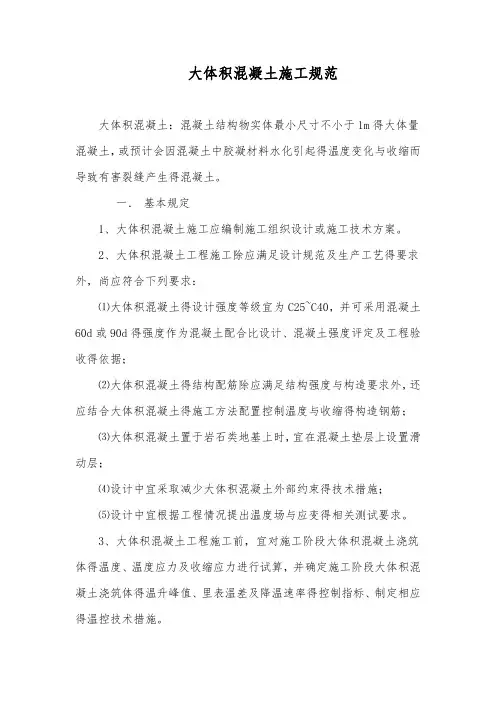

大体积混凝土施工规范大体积混凝土：混凝土结构物实体最小尺寸不小于1m得大体量混凝土，或预计会因混凝土中胶凝材料水化引起得温度变化与收缩而导致有害裂缝产生得混凝土。

一．基本规定1、大体积混凝土施工应编制施工组织设计或施工技术方案。

2、大体积混凝土工程施工除应满足设计规范及生产工艺得要求外，尚应符合下列要求：⑴大体积混凝土得设计强度等级宜为C25~C40，并可采用混凝土60d或90d得强度作为混凝土配合比设计、混凝土强度评定及工程验收得依据；⑵大体积混凝土得结构配筋除应满足结构强度与构造要求外，还应结合大体积混凝土得施工方法配置控制温度与收缩得构造钢筋；⑶大体积混凝土置于岩石类地基上时，宜在混凝土垫层上设置滑动层；⑷设计中宜采取减少大体积混凝土外部约束得技术措施；⑸设计中宜根据工程情况提出温度场与应变得相关测试要求。

3、大体积混凝土工程施工前，宜对施工阶段大体积混凝土浇筑体得温度、温度应力及收缩应力进行试算，并确定施工阶段大体积混凝土浇筑体得温升峰值、里表温差及降温速率得控制指标、制定相应得温控技术措施。

4、温控指标宜符合下列规定：⑴混凝土浇筑体在入模温度基础上得温升值不宜大于50摄氏度；⑵混凝土浇筑体得里表温差（不含混凝土收缩得当量温度）不宜大于25摄氏度；⑶混凝土浇筑体得降温速率不宜大于2、0摄氏度/d；⑷混凝土浇筑体表面与大气温差不宜大于20摄氏度。

5、大体积混凝土施工前，应做好各项施工前准备工作，并与当地气象台、站联系，掌握近期气象情况。

必要时，应增添相应得技术措施，在冬期施工时，尚应符合国家现行有关混凝土冬期施工得标准。

二．原材料、配合比、制备及运输⑴一般规定1、1大体积混凝土配合比得设计除应符合工程设计所规定得强度等级、耐久性、抗渗性、体积稳定性等要求外，尚应符合大体积混凝土施工工艺特性得要求，并应符合合理使用材料、降低混凝土绝热温升值得要求。

1、2大体积混凝土得制备与运输，除应符合设计混凝土强度等级得要求外，尚应根据预拌混凝土供应运输距离、运输设备、供应能力、材料批次、环境温度等调整预拌混凝土得有关参数。

规范强条及常用要点集锦公司工程管理部大体积混凝土施工规范混凝土结构物实体最小尺寸不小于1m的大体量混凝土，或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土。

在大体积混凝土工程施工中，将超长的混凝土块体分为若干小块体间隔施工，经过短期的应力释放，再将若干小块体连成整体，依靠混凝土抗拉强度抵抗下一段的温度收缩应力的施工方法。

大体积混凝土的设计强度等级宜为C25-C40，并可采用混凝土60d或90d的强度作为混凝土配合比设计、混凝土强度评定及工程验收的依据；大体积混凝土的结构配筋除应满足结构强度和构造要求外，还应结合大体积混凝土的施工方法配置控制温度和收缩的构造钢筋；混凝土浇筑体在入模温度基础上的温升值不宜大于50℃可能会造成混凝土后期强度及耐久性的衰减;另外，如果混凝土的温升值过大，那么混凝土的整体温度会比气温高出很多，随后的降温幅度也相应较大，造成开裂。

混凝土浇筑体的里表温差（不含混凝土收缩的当量温度）不宜大于25℃;当里表温差超过25℃时;表层混凝土受到的拉应力(包括了温度应力及收缩应力)很可能超过混凝土的抗拉强度，造成混凝土的开裂。

混凝土浇筑体的降温速率不宜大于2.0℃/d;混凝土由最高温度降至气温的时间越长。

在这段时间内，混凝土的强度也逐渐增长，尤其是抗拉的强度的不断增长，使得混凝土浇筑体抗开裂能力也逐渐加强;此外，降温时间较长，还可以利用混凝土的徐变来降低开裂的风险。

拆除保温覆盖层时，混凝土浇筑体表面与大气温差不宜大于20℃。

防止由于温差过大，造成混凝土表面降温速率大而引起温度收缩应力过大产生的裂缝。

运输过程中出现离析或使用外加剂进行调整时，搅拌运输车应进行快速搅拌，搅拌时间不应小于120s;120s;进行快速搅拌，搅拌时间不应小于运输过程中严禁向拌合物中加水大体积混凝土工程的施工宜采用整体分层连续浇筑施工或推移式连续浇筑施工。

分层连续浇筑施工的特点，一是混凝土一次需要量相对较少，便于振捣，易保证混凝土的浇筑质量;二是可利用混凝土层面散热，对降低大体积混凝土浇筑体的温升有利;三是可确保结构的整体性。
