2011年全国中考物理分类汇编考点32 电、磁综合题

2011年中考题分类汇编-简单机械和功一、选择题1. （2011济宁）如图所示，使用中属于费力杠杆的工具是第1题2. （2011重庆）如图所示，用拉力F使物体竖直匀速上升，下列说法正确的是A．对物体做的功是额外功B．拉力F做的功是有用功C．拉力F移动的距离是物体移动距离的2倍D．增加物体重力可以增加滑轮组的机械效率第2题3. （2011泉州）如图所示，当高速公路收费站的栏杆升起时，它相当于A．省力杠杆B．费力打杆C．等臂杠杆D．无法确定第3题4. （2011兰州）如图所示，工人用250 N的力将重400 N的物体匀速提升2 m，在此过程中滑轮组的机械效率和所做的额外功分别为A.80% 800JB.80% 1000 JC.62.5% 200JD.80% 200J5. （2011兰州）使用下列工具，费力的是第4题第5题6. （2011临沂）如图所示的剪刀中，要剪开较硬的物体，使用哪种最合适？第6题7. （2011北京）如图所示四种情景中，所使用的杠杆属于费力杠杆的是A.撬棒B.羊角锤C.核桃夹D.食品夹第7题8. （2011福州）如图所示的生活用具中，使用时属于省力杠杆的是A.筷子B.核桃夹C.碗夹D.面包夹第8题9. （2011宁德）下列四位科学家中，以其名字命名功的单位是A.瓦特B.安培C.焦耳D.欧姆 第9题10. （2011天津，多选）粗糙斜面高为h ，长为l ，用沿斜面向上的力把重为G 的物体由斜面底端匀速拉到顶端的过程，拉力做功为W ，则 A.拉力大小为lhGB.拉力大小为lWC.物体受摩擦力大小为lhGW -D. 物体受摩擦力大小为hlGW - 11. （2011沈阳）举重是我国的优势体育项目。

一位身高180cm 的运动员和一位身高160cm的运动员，在挺举项目中用相同时间吧同样重的杠铃举起，如果他们对杠铃所做的功分别为1W 、2W ，功率分别为1P 、2P ，则下列关系式正确的是 A. 2121P P ,W W == B. 2121P P ,W W >>C. 2121P P ,W W =>D. 2121P P ,W W <<12. （2011苏州）如图所示的常用工具中，属于费力杠杆的是第12题 13. （2011苏州）用1个定滑轮和一个动滑轮组成的滑轮组把重150N 的物体匀速提升1m ，不计绳重和摩擦，滑轮组的机械效率为60%，则下列选项错误的是 A.拉力大小一定是125 N B.有用功一定是150J C.总功一定是250J D.动滑轮中一定是100N 二、填空题14. （2011昆明）图中，三个物体的重力均为100N ，a 图中在力F 1的作用下，杠杆处于平衡状态，不计杠杆的重及摩擦，则F l =________N ；在b 图中，不计绳和动滑轮的重及摩擦，则F 2=________N ；在c 图中，大小活塞的面积之比是10：1，不计摩擦，则F 3=________N 。

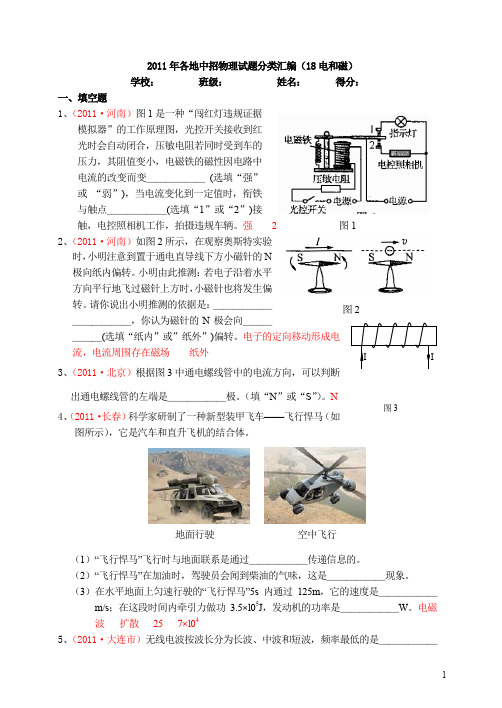

2011年各地中招物理试题分类汇编（18电和磁）学校： 班级： 姓名： 得分：一、填空题1、（2011·河南）图1是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变＿＿＿＿＿＿ (选填“强”或 “弱”)，当电流变化到一定值时，衔铁与触点＿＿＿＿＿＿(选填“1”或“2”)接触，电控照相机工作，拍摄违规车辆。

强 22、（2011·河南）如图2所示，在观察奥斯特实验时，小明注意到置于通电直导线下方小磁针的N极向纸内偏转。

小明由此推测：若电子沿着水平方向平行地飞过磁针上方时，小磁针也将发生偏转。

请你说出小明推测的依据是：＿＿＿＿＿＿＿＿＿＿＿＿，你认为磁针的N 极会向＿＿＿＿＿＿(选填“纸内”或”纸外”)偏转。

电子的定向移动形成电流，电流周围存在磁场 纸外3、（2011·北京）根据图3中通电螺线管中的电流方向，可以判断出通电螺线管的左端是＿＿＿＿＿＿极。

（填“N ”或“S ”）。

N4、（2011·长春）科学家研制了一种新型装甲飞车——飞行悍马（如图所示），它是汽车和直升飞机的结合体。

（1）“飞行悍马”飞行时与地面联系是通过＿＿＿＿＿＿传递信息的。

（2）“飞行悍马”在加油时，驾驶员会闻到柴油的气味，这是＿＿＿＿＿＿现象。

（3）在水平地面上匀速行驶的“飞行悍马”5s 内通过125m ，它的速度是＿＿＿＿＿＿m/s ；在这段时间内牵引力做功3.5×l05J ，发动机的功率是＿＿＿＿＿＿W 。

电磁波 扩散 25 7×l045、（2011·大连市）无线电波按波长分为长波、中波和短波，频率最低的是＿＿＿＿＿＿地面行驶空中飞行 图3II 图1 图2波，它们在真空中的传播速度都是＿＿＿＿＿＿m ／s 。

长；3×1086、（2011·大连市）发电机的工作原理是＿＿＿＿＿＿；发电机与电动机的工作原理＿＿＿＿＿＿(选填“相同”或“不相同”)。

最新五年2007-2011中考物理分类汇编专题三透镜及其应用2011中考物理分类汇编透镜及其应用一、选择题1．（2011浙江杭州，第5题）小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的的是（）A．将凸透镜往上移B．将光屏往下移C．将蜡烛往上移D．将蜡烛往下移【答案】C2．（2011浙江义乌，第6题）．在用光学显微镜观察装片时，由于突然停电导致视野偏暗。

班里同学采取的如下措施合理的是A．凹面镜换成平面镜 B．调节粗准焦螺旋C．换用高倍镜 D．用更大的光圈【答案】D3．（2011安徽芜湖，第10题）物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大像，由此可知，此凸透镜的焦距可能是A．6cm B．10cm C．16cm D．20cm【答案】B4．（2011山东省荷泽市，第7题）测绘人员绘制地图时，需从高空向地面照相，若使用的相机镜头焦距为50 mm，则胶片到镜头的距离（）A．大于100 mm B．等于50 mmC．小于50 mm D．介于50 mm和100 mm之间【答案】D5．（2011山东济宁，第Ｉ卷第6题）在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于图5所示的位置时，恰能在光屏上得到一个清晰的像。

利用这一成像原理可以制成A．幻灯机 B．照相机C．放大镜 D．潜望镜【答案】A6．（2011山东滨州，第13题）在探究凸透镜成像规律的实验中，当物体从距凸透镜较远的地方逐渐移向焦点的过程中，下列说法正确的是A.像越来越大，且为正立的实像B. 像越来越大，且为倒立的实像C. 像越来越小，且为正立的实像D ．像越来越小，且为倒立的实像 【答案】B 7．（2011山东聊城，第Ⅰ卷第5题）在“探究凸透镜成像规律”的实验中，蜡烛在距凸透镜40cm 时，在透镜另一侧的光屏上得到清晰缩小的像。

若将像与光屏的位置对调，则所成的像一定时 A.放大的虚像 B.放大的实像 C.缩小的虚像 D.缩小的实像 【答案】B8．（2011江苏南京，第4题）如图所示，用焦距为l0cm 的凸透镜，观察一张印有2014年南京青奥 会会徽的图片，此时图片到凸透镜的距离应 A ．大于10cm 小于20cm B ．等于20cm C ．小于10cm D ．大予20cm【答案】C9．（2011江苏扬州，第5题）如图所示，在光屏上恰能看到一清晰的像，则像的性质是 A.倒立缩小的实像 B.正立放大的虚像 C.倒立放大的实像 D.正立缩小的虚像【答案】C10．（2011四川内江，第Ⅰ卷1题）如图所示，是几种光学器材的示意图，其中对光线起发散作用的是【答案】D第4题图11．(2011四川绵阳，第20题)用水彩笔在磨砂电灯泡的侧面画一个图案，然后把电灯泡接到电路中让其发光，拿一个凸透镜在灯泡图案与其正对的白墙之间（图案与白墙之间距离较大）移动，则所画图案在墙上成清晰像的情况是A．不能成像B．能成一次像，是放大、正立的虚像C．能成两次像，一次是放大、倒立的实像；一次是缩小、倒立的实像D．能成三次像，一次是缩小、倒立的实像，一次是等大、倒立的实像，一次是放大、倒立的实像【答案】B12．（2011四川成都，B卷第4题）一天，小聪告诉小亮，放大镜不仅能把物体“放大”，还能把物体“缩小”！有些惊讶的小亮立刻找来一个放大镜做起了实验。

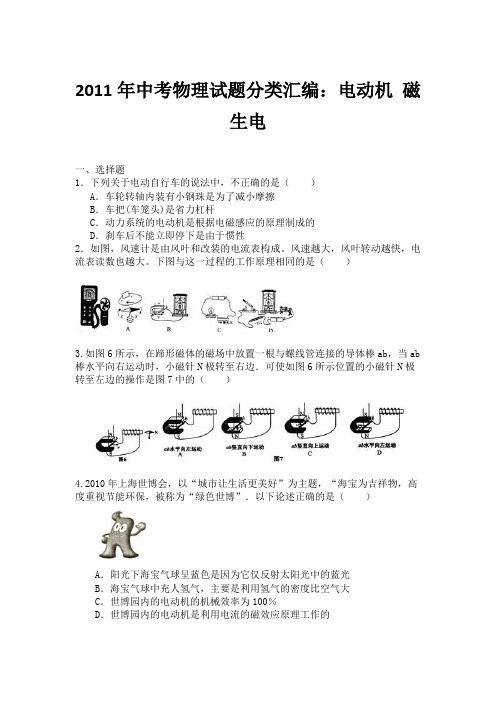

2011年中考物理试题分类汇编：电动机磁生电一、选择题1．下列关于电动自行车的说法中，不正确的是（）A．车轮转轴内装有小钢珠是为了减小摩擦B．车把(车笼头)是省力杠杆C．动力系统的电动机是根据电磁感应的原理制成的D．刹车后不能立即停下是由于惯性2．如图，风速计是由风叶和改装的电流表构成。

风速越大，风叶转动越快，电流表读数也越大。

下图与这一过程的工作原理相同的是（）3.如图6所示，在蹄形磁体的磁场中放置一根与螺线管连接的导体棒ab，当ab 棒水平向右运动时，小磁针N极转至右边．可使如图6所示位置的小磁针N极转至左边的操作是图7中的（）4.2010年上海世博会，以“城市让生活更美好”为主题，“海宝为吉祥物，高度重视节能环保，被称为“绿色世博”．以下论述正确的是（）A．阳光下海宝气球呈蓝色是因为它仅反射太阳光中的蓝光B．海宝气球中充人氢气，主要是利用氢气的密度比空气大C．世博园内的电动机的机械效率为100％D．世博园内的电动机是利用电流的磁效应原理工作的5.如图所示的装置中，纸片上粘着线圈，线圈的两端用导线引出，接在能测微小电流的示波器上，线圈放在磁体的磁极附近．当你对着线圈大声说话时，示波器上有波形出现(即产生电流)．则（）A．产生的电流是感应电流B．此装置能把声音信号转变成电信号C．若线圈绕中心轴转动，示波器一定有波形出现D．若线圈绕中心轴转动，示波器一定无波形出现6.如图6所示，是某小组的同学探究感应电流方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向），下列说法中正确的是（）A.比较图（a）和图（b）可知，感应电流的方向与磁场方向有关B.比较图（b）和图（c）可知，感应电流的方向与磁场方向和导体运动方向无关C.比较图（a）和图（c）可知，感应电流的方向与磁场方向无关D.由图（d）可以得出感应电流的方向跟导体是否运动无关7．电动机是一种高效率、低污染的设备，广泛应用于日常生活和生产实践中，下列家用电器中应用了电动机的是（）A．电饭锅B．洗衣机C．电热水壶D．电热毯8.如图所示，在蹄形磁体的磁场中放置一根导体AB，导体的两端跟电流表连接，开关闭合，电路中没有电流．以下操作中，可能使电路中产生电流的是（） A．让导体在磁场中静止，换用量程更小的电流表B．让导体在磁场中静止，换用磁性更强的永磁体C．让导体在磁场中沿不同方向运动D．将导体换成匝数很多的线圈，线圈在磁场中静止9.小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。

图62011年中考物理分类汇编----电和磁一、选择题1．在研究“磁极间的相互作用规律”时，实验小组的同学分别设计了如下四个方案，其中最合理的是 A ．两人各拿一块条形磁铁，并将各自的一个磁极相互靠近 B ．用一块条形磁铁的一个磁极靠近另一块条形磁铁中间 C ．将放在粗糙桌面上的两块条形磁铁的磁极相互靠近D ．用条形磁铁的一个磁极靠近另一块用细线悬挂并静止的条形磁铁的一个磁极 2. 下列用电器中利用电磁感应现象工作的是A ．电烤箱B ．电铃C ．动圈式话筒D ．电风扇 3. 关于磁体和磁场，以下说法中错误的是A ．悬挂起来的小磁针静止时，小磁针的北极指向地理的北极附近B ．铁、铜、铝等金属材料都能够被磁化C ．磁体之间的相互作用力是通过磁场而发生的5．2010年5月1日，上海世博会开幕．如图所示是上海世博会门票，门票中有中国自主知识产权的芯片——“世博芯”，它记录着参观者的资料，并能以无线方式与遍布世博园区的传感器交换信息．在交换信息时，应用了大量的物理知识，下列知识得到应用的是A ．回声B ．电流的热效应C ．电磁感应D ．光的反射6．放在条形磁铁和通电螺线管旁边的小磁针，静止时N 极的指向就是小磁针中心所在位置的磁场方向，图8所示的四幅图中，小磁针的指向错误的是7．下列实验现象所揭示的物理原理、规律与对应的实用技术的原理、规律不相符的是8.如图6所示，是某小组的同学探究感应电流方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向），下列说法中正确的是（ ）A .比较图（a ）和图（b ）可知，感应电流的方向与磁场方向有关B.比较图（b ）和图（c ）可知，感应电流的方向与磁场方向和导体运动方向无关C.比较图（a ）和图（c ）可知，感应电流的方向与磁场方向无关D.由图（d ）可以得出感应电流的方向跟导体是否运动无关9．小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。

他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是A ．直流电动机的铜半环与电刷接触不良B ．电源电压太低C ．线圈刚好处于平衡位置D ．线圈中的电流太小 10．如图所示的装置中，纸片上粘着线圈，线圈的两端用导线引出，接在能测微小电流的示波器上，线圈放在磁体的磁极附近．当你对着线圈大声说话时，示波器上有波形出现(即产生电流)．则下列描述错误的是： A ．产生的电流是感应电流 B ．此装置能把声音信号转变成电信号C ．若线圈绕中心轴转动，示波器一定有波形出现D ．若线圈竖起上下移动，示波器一定有波形出现 11．如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动．当铁块从电磁铁的左下方运动到正下方过程中，同时滑片逐渐向上滑动，下列判断正确的是A ．电磁铁的磁性逐渐增强B ．电磁铁的磁性逐渐减弱C ．铁块对地面的压强逐渐减小D ．铁块对地面的压强逐渐增大 12．首先发现电流磁效应的科学家是A ．麦克斯韦B ．赫兹C ．奥斯特D ．法拉第 13．在如图所示的实验装置中，当开关闭合时，能观察到导体棒ab 沿 金属导轨运动．利用这一现象所揭示的原理，可制成的设备是 A ．电热器 B ．发电机 C ．电动机 D ．电磁继电器 14.关于磁场和磁感线的说法的是A.磁感线是磁场中确实存在的线B.没有磁感线的区域就没有磁场C.磁体的周围都存在着磁场D.磁感线上某一点的切线方向可能与该点的磁场方向不一致 15.如图所示，通电螺线管左端小磁针N 极指向正确的是16电磁铁在生活和生产中有着广泛的应用.图5中应用到电磁铁的设备有【 】17．如图3所示的四个图的装置可以用来演示物理现象，则下列表述正确的是A．图甲可用来演示电磁感应现象B．图乙可用来演示磁场对电流的作用C．图丙可用来演示电流的磁效应D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系18．法国科学家阿尔贝和德国科学家彼得由于发现了巨磁电阻(GMR)效应，荣获诺贝尔物理学奖。

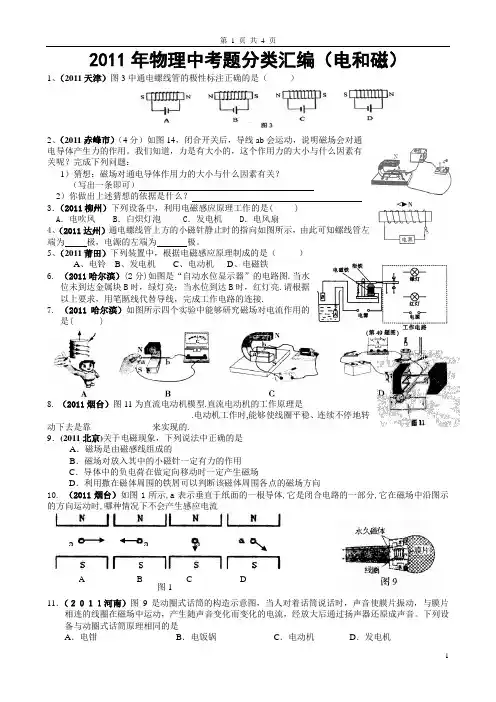

12011年物理中考题分类汇编（电和磁）1、（2011天津）图3中通电螺线管的极性标注正确的是（ ）2、（2011赤峰市）（4分）如图14，闭合开关后，导线ab 会运动，说明磁场会对通电导体产生力的作用。

我们知道，力是有大小的，这个作用力的大小与什么因素有关呢？完成下列问题：1）猜想：磁场对通电导体作用力的大小与什么因素有关？（写出一条即可）2）你做出上述猜想的依据是什么？3．（2011柳州）下列设备中，利用电磁感应原理工作的是( )A ．电吹风B ．白炽灯泡C ．发电机D ．电风扇4、（2011达州）通电螺线管上方的小磁针静止时的指向如图所示，由此可知螺线管左端为 极，电源的左端为 极。

5、（2011莆田）下列装置中，根据电磁感应原理制成的是（ ）A 、电铃B 、发电机C 、电动机D 、电磁铁6. （2011哈尔滨）(2分)如图是“自动水位显示器”的电路图.当水位未到达金属块B 时，绿灯亮；当水位到达B 时，红灯亮.请根据以上要求，用笔匦线代替导线，完成工作电路的连接.7. （2011哈尔滨）如图所示四个实验中能够研究磁场对电流作用的是( )8. （2011烟台）图11为直流电动机模型.直流电动机的工作原理是_________________________________.电动机工作时,能够使线圈平稳、连续不停地转动下去是靠______________来实现的.9．(2011北京)关于电磁现象，下列说法中正确的是A ．磁场是由磁感线组成的B ．磁场对放入其中的小磁针一定有力的作用C ．导体中的负电荷在做定向移动时一定产生磁场D ．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向10. （2011烟台）如图1所示,a 表示垂直于纸面的一根导体,它是闭合电路的一部分,它在磁场中沿图示的方向运动时,哪种情况下不会产生感应电流11．（２０１１河南）图9是动圈式话筒的构造示意图，当人对着话筒说话时，声音使膜片振动，与膜片相连的线圈在磁场中运动，产生随声音变化而变化的电流，经放大后通过扬声器还原成声音。

2011年中考物理试题汇编——学科内综合8．（2011沈阳）罐头的瓶盖很难拧开，用螺丝刀把瓶盖撬起一个缝隙，会听到“噗”的一声，瓶盖就很容易被拧开。

关于此过程涉及的物理知识，下列说法正确的是( ＡＢＤ)A．起初瓶盖很难拧开是由于受到大气压的作用B．撬起一个缝隙时听到“噗”的一声是空气振动产生的C．撬瓶盖时用的螺丝刀相当于费力杠杆D．瓶盖沿瓶口的螺纹螺旋上升(如图1)，利用了斜面省力的原理6．（2011沈阳）下列几个探究实例的描述中，采用了控制变量研究方法的是( Ａ)A．研究物体动能与速度的关系时，保持质量不变B．通过吸引大头针数目的多少，判断电磁铁磁性的强弱C．在平面镜成像的实验中，让蜡烛与虚像重合来确定虚像的位置D．将发声的音叉靠近乒乓球，乒乓球被弹开说明音叉在振动30.（2011陕西）(4分)根据图示实验，完成填空。

（1）图-1所示，将光屏放在像的位置，发现光屏上并没有像，说明平面镜所成的像是像。

（2）图-2所示的实验现象说明分子在永不停息地做。

（3）图-3所示，将正在发声的音叉接触轻质小球,小球被弹开,说明了声音是由物体产生的。

（4）图-4所示线框的底边ab在磁场中做切割磁感线运动时会产生。

30【答案】（1）虚（2）运动（或无规则运动）（3）振动（4）感应电流（2011陕西）用电吹风吹干湿头发的过程涉及了许多物理知识，下列说法正确的是电吹风机中的电动机和电热丝是串联的湿头发被吹干的过程中，水蒸发放热电吹风机能吹出热风，应用了电流的热效应湿头发被吹起，说明力是维持物体运动的原因【答案】C【解析】电吹风机中的电动机和电热丝是并联的，选项A错误；湿头发被吹干的过程中，水蒸发吸热，选项B错误；湿头发被吹起，说明力改变了湿头发原来的静止状态，力是改变物体运动状态的原因，选项D错误。

24.（2011陕西）（3分）如图是一款带有放大镜的指甲刀。

使用时，透镜到指甲的距离应一倍焦距（选填“大于”、“等于”或“小于”）；拇指按压的杠杠是杠杠，人的指甲对上刀刃的阻力方向是的（选填“向上”或“向下”）。

(9月最新修订）2011全国各地100套中考物理试题分类汇编30 热、电综合题计算题1．（2011四川广安，卷II第19题）下表为一台电烤箱的铭牌，其内部简化电路如图12所示，R1和R2均为电热丝。

求：(1) 电烤箱在高温档正常工作15min所消耗的电能；(2) 电烤箱在低温档正常工作时，R2的阻值是多少；（3）假设在用电高峰时，家庭电路实际电压为200V，电烤箱在高温档的实际功率是多少（实际功率计算结果保留到小数点后1位）【答案】解：（1）I=U/R1=6V/10Ω=0.6A………………(2分)（2）R总=U/I，=6V/0.4A=15Ω……………(1分)[来源:学。

科。

网]R2=R总-R1=15Ω-10Ω=5Ω…………（1分）（3）Q1=（I，）2R t=（0.4A）2×10Ω×300s=480J…………（3分）2．（2011山东泰安，第291题）小明家利用天然气灶烧水，把质量为1kg的20℃的水烧开(在标准大气压下).[水的比热容C水=4.2×103J/（kg·℃）](1)通过观察天然气表得知消耗了0.01m3的天然气，如果天然气的密度是0.7kg/m3,烧水时消耗天然气多少千克？（2）在此过程中水需要吸收多少热量？(3)用额定功率是800W的电热壶在220V的额定电压下，烧开同样质量的水，若电能转化为内能的效率是84％，则通电时间是多少？【答案】（1）m=ρv=0.7kg/m3×0.01m3=7×10-3kg（2）Q吸=cm∆t=4.2×103J/（kg·℃）×1kg×(100℃-20℃)=3.36×105JW=Qη吸=53.36100.84J⨯=4×105Jt=WP=5410800JW⨯=500s3．（2011湖北宜昌，第37题）目前市场上出现了一种新型热水器——空气能热水器，也称空气源热水器，它是通过吸收空气中的热量来制造热水的“热量搬运”装置。

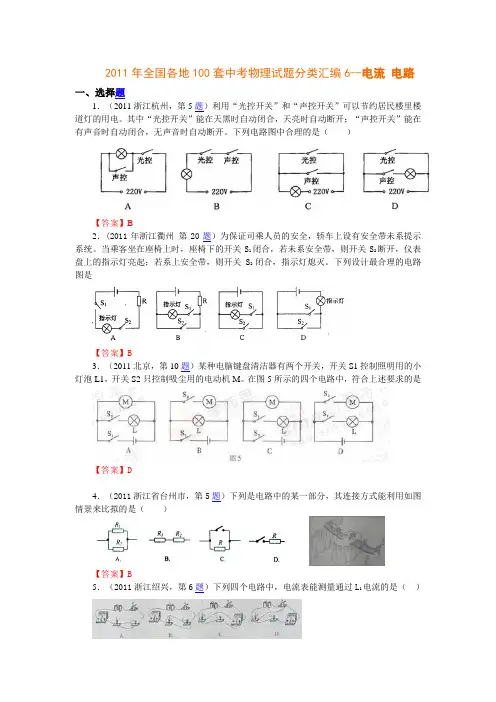

2011年全国各地100套中考物理试题分类汇编6--电流电路一、选择题1．（2011浙江杭州，第5题）利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。

其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。

下列电路图中合理的是（）【答案】B2．(2011年浙江衢州第20题）为保证司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。

下列设计最合理的电路图是【答案】B3．（2011北京，第10题）某种电脑键盘清洁器有两个开关，开关S1控制照明用的小灯泡L1，开关S2只控制吸尘用的电动机M。

在图5所示的四个电路中，符合上述要求的是【答案】D4．（2011浙江省台州市，第5题）下列是电路中的某一部分，其连接方式能利用如图情景来比拟的是（）【答案】B5．（2011浙江绍兴，第6题）下列四个电路中，电流表能测量通过L1电流的是（）【答案】D6．(2011重庆，第5题)在图3所示的电路中，闭合开关后两盏灯都可能发光的是A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合图3【答案】B7．（2011山东济宁，第Ｉ卷第10题）将两只额定电压相同的小灯泡L1、L2串联在电路中，如图8所示。

闭合开关后，发现灯L1较亮，灯L2较暗，其原因是图8A．灯L额定功率较大1两端电压较大B．灯L2的电阻较大C．灯L1D．通过灯L1的电流较大【答案】C8．（2011年福建省福州第12题）如图5所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。

过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（）A．L1灯丝断了B．L1短路C．L2灯丝断了D．L2短路【答案】A9．(2011年广东省广州市第5题)以下说法正确的是（）A．半导体具有良好的导电性能B．超导体是一种电阻很大的材料C．纳米技术是大尺度范围内的科学技术D．超导材料用于输送电力可以降低电能损耗【答案】D10．（2011江西，第12题）如图4所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1:2，只闭合S2时，R两端电压与R2两端电压之比为1:4，当滑片P移动到b端，则（）A、只闭合S1时，滑动变阻器两端电压与R1两端电压之1:1B、只闭合S2时，滑动变阻器两端电压与R2两端电压之1:1C、当S1，S2闭合时，通过R1与R2的电流之比是1:2D、当S1，S2闭合时，通过R1与R2的电流之比是1:1【答案】A11．（2011四川内江，第Ⅰ卷10题）如图所示，甲鸟和乙鸟落在裸露输电线上，以下说法中正确的是A.由于小鸟脚上的角质是绝缘的，所以甲鸟与乙鸟不会触电B.由于小鸟对电流的承受能力较强，所以甲鸟和乙鸟不会触电C.甲鸟两脚间电阻很小，电压也很小，几乎没有电流通过甲鸟，所以甲鸟不会触电，但与甲鸟情况相反的乙鸟会触电D.由于输电线上没有绝缘皮，所以甲鸟和乙鸟会触电【答案】C12．(2011甘肃兰州，第2题)如图所示，在练习使用电流表的实验中，某同学发现电流表（0~3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是A．0.42A B．0.44AC．2.2A D．2.4A【答案】 C13．(2011甘肃兰州，第11题)导体容易导电是由于A．导体中存在大量的自由电子B．导体中存在大量的自由电荷C．导体中存在大量的自由离子D．导体中存在大量的带电粒子【答案】B14．（2011江苏苏州，第11题）甲、乙两种干燥的绝缘体，甲的原子核核外电子的束缚能力较强，将它们相互摩擦后分开，下列叙述正确的是A.乙得到了电子带负电B.甲失去了电子带正电C.甲、乙靠近会相互吸引D.甲、乙靠近会相互排斥【答案】C15．（2011四川成都，A卷第12题）图（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。

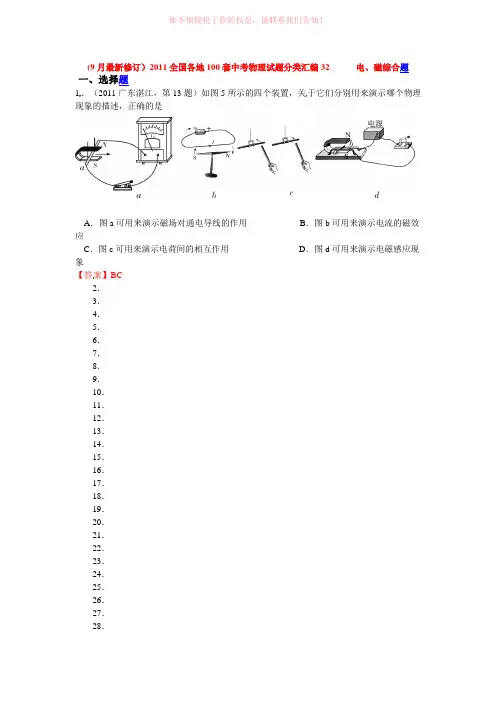

(9月最新修订）2011全国各地100套中考物理试题分类汇编32 电、磁综合题一、选择题1．（2011广东湛江，第13题）如图5所示的四个装置，关于它们分别用来演示哪个物理现象的描述，正确的是A．图a可用来演示磁场对通电导线的作用B．图b可用来演示电流的磁效应C．图c可用来演示电荷间的相互作用D．图d可用来演示电磁感应现象【答案】BC2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．19．20．21．22．23．24．25．26．27．28．30．31．32．33．34．35．36．37．38．39．40．41．42．43．44．45．46．47．48．49．50．51．52．53．54．55．56．57．58．59．60．61．62．63．64．65．66．67．68．69．70．71．72．74．75．76．77．78．79．80．81．82．83．84．85．86．87．88．89．90．91．92．93．94．95．96．97．98．99．100．二、填空题1．2．3．4．5．6．7．8．9．10．11．12．13．14．16．17．18．19．20．21．22．23．24．25．26．27．28．29．30．31．32．33．34．35．36．37．38．39．40．41．42．43．44．45．46．47．48．49．50．51．52．53．54．55．56．57．58．60．61．62．63．64．65．66．67．68．69．70．71．72．73．74．75．76．77．78．79．80．81．82．83．84．85．86．87．88．89．90．91．92．93．94．95．96．97．98．99．100．三、简答题1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．19．20．21．22．23．24．25．26．27．28．29．30．31．32．33．34．35．36．37．38．39．40．41．42．44．45．46．47．48．49．50．51．52．53．54．55．56．57．58．59．60．61．62．63．64．65．66．67．68．69．70．71．72．73．74．75．76．77．78．79．80．81．82．83．84．85．86．88．89．90．91．92．93．94．95．96．97．98．99．100．四、作图题1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．19．20．21．22．23．24．25．27．28．29．30．31．32．33．34．35．36．37．38．39．40．41．42．43．44．45．46．47．48．49．50．51．52．53．54．55．56．57．58．59．60．61．62．63．64．65．66．67．68．69．71．72．73．74．75．76．77．78．79．80．81．82．83．84．85．86．87．88．89．90．91．92．93．94．95．96．97．98．99．100．五、实验探究题1．2．3．4．5．6．7．8．9．11．12．13．14．15．16．17．18．19．20．21．22．23．24．25．26．27．28．29．30．31．32．33．34．35．36．37．38．39．40．41．42．43．44．45．46．47．48．49．50．51．52．53．55．56．57．58．59．60．61．62．63．64．65．66．67．68．69．70．71．72．73．74．75．76．77．78．79．80．81．82．83．84．85．86．87．88．89．90．91．92．93．94．95．96．97．99．100．六、计算题1．（2011江苏南京，第32题）小明根据所学的电学知识，想设计一个汽车超载自动报警电路．他查阅了相关资料了解到压敏电阻是阻值随压力变化而变化的元件，并了解到压敏电阻在生活中的一种应用——压力传感器．压力传感器受到的压力越大，输出的电压就越大，用它可以称量汽车的重．某压力传感器输出电压与压力的关系如下表：小明利用该压力传感器和电阻箱R＇(最大电阻999.9Ω)及部分其它器材设计了图甲所示的电路，闭合开关S，当线圈中电流大于或等于20mA时，电磁继电器的衔铁被吸合．已知继电器线圈的电阻为25Ω，继电器电路的电源电压由传感器的输出电压U提供．(假设U不受继电器电路影响)(1)根据表格中数据，请在图乙给定的坐标系中描绘出压力传感器的输出电压随压力变化的图像；(2)当压力增加到一定程度时，电铃报警，说明汽车超载，则图甲中电铃应接在(选填“A、B”或“C、D”)两端；(3)小明希望压力大于或等于2.4×105N时，启动报警系统，则电阻箱R＇的电阻应调节到多大?(4)要使该装置报警，汽车的最小重力为多少?【答案】(1)见图第32题图（2）C 、D（3）由图像可知，当压力为2.4×105N 时，U 为2V21000.02U V R I A===Ω总 1002575R R R '=-=Ω-Ω=Ω总（4）U 最小=IR =0.02A ×25Ω=0.5V由图像可知，压力为0.6×105N ，所以汽车的最小重力为0.6×105N (2分)2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．19．20．21．22．23．24．26．27．28．29．30．31．32．33．34．35．36．37．38．39．40．41．42．43．44．45．46．47．48．49．50．51．52．53．54．55．56．57．58．59．60．61．62．63．64．65．66．67．68．70．71．72．73．74．75．76．77．78．79．80．81．82．83．84．85．86．87．88．89．90．91．92．93．94．95．96．97．98．99．100．其它（本资料素材和资料部分来自网络，仅供参考。
