全国各地中考物理试题分类汇编150套——电阻串联

中考物理2021-2023真题分项精编—电阻的测量（含答案解析）A．电压表示数变小，电流表示数变大，灯丝的电阻变小B．电压表示数变大，电流表示数变小，灯丝的电阻不变C．电压表示数变大，电流表示数变大，灯丝的电阻变大D．电压表示数变小，电流表示数变小，灯丝的电阻变大A．实验原理是P=UIA．只有①B．只有②C．只有②③D．只有②③④【答案】D④闭合S1，S接1，R x和R串联，将R阻值调到0，测得电流，S接2，R0和R串联，将R阻值调到0，测得电流，两次电源电压相等，可解得R x电阻，，故④可行。

故选D。

二、多选题4．（2023·山东济南·统考中考真题）在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法正确的是（）A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大C．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察小灯泡亮度D．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的【答案】AB【详解】A．小刚连接完电路的最后一根导线小灯泡就亮了，说明接完电路的最后一根导线，电流就构成了通路，这是因为他连接电路时开关是闭合的，故A正确；B．小强连接完电路闭合开关后小灯泡不亮，可能是电路出现断路，也可能是通过灯泡的电流太小，所以可能是滑动变阻器的阻值调到了最大，故B正确；C．要判断小灯泡是否正常发光，观察小灯泡亮度是无法准确判断的，需要在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压，故C错误；D．由于灯泡的阻值是不固定的，灯泡的电阻随温度的变化而变化，所以小丽发现小灯泡在不同电压下测得的电阻值均不相同，故D错误。

故选AB。

5．（2023·天津·统考中考真题）如图所示的“电阻测量盒”，内有电源（电压不变且未知）、阻值已知的定值电阻0R、开关和电流表，并引出两根导线到盒外。

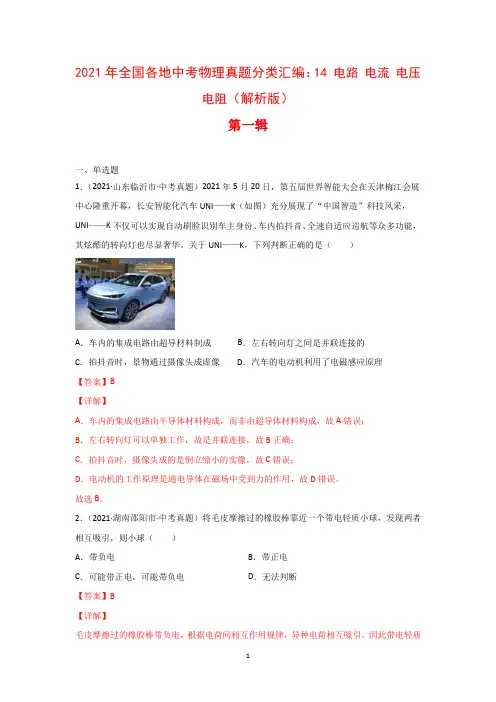

2021年全国各地中考物理真题分类汇编：14 电路电流电压电阻（解析版）第一辑一、单选题1．（2021·山东临沂市·中考真题）2021年5月20日，第五届世界智能大会在天津梅江会展中心隆重开幕，长安智能化汽车UNI——K（如图）充分展现了“中国智造”科技风采，UNI——K不仅可以实现自动刷脸识别车主身份、车内拍抖音、全速自适应巡航等众多功能，其炫酷的转向灯也尽显奢华。

关于UNI——K，下列判断正确的是（）A．车内的集成电路由超导材料制成B．左右转向灯之间是并联连接的C．拍抖音时，景物通过摄像头成虚像D．汽车的电动机利用了电磁感应原理【答案】B【详解】A．车内的集成电路由半导体材料构成，而非由超导体材料构成，故A错误；B．左右转向灯可以单独工作，故是并联连接，故B正确；C．拍抖音时，摄像头成的是倒立缩小的实像，故C错误；D．电动机的工作原理是通电导体在磁场中受到力的作用，故D错误。

故选B。

2．（2021·湖南邵阳市·中考真题）将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，则小球（）A．带负电B．带正电C．可能带正电，可能带负电D．无法判断【答案】B【详解】毛皮摩擦过的橡胶棒带负电，根据电荷间相互作用规律，异种电荷相互吸引，因此带电轻质小球带正电，故B符合题意；故选B。

3．（2021·湖南邵阳市·中考真题）为了纪念著名的物理学家欧姆，用他的名字作为单位的物理量是（）A．电流B．电阻C．电功率D．功【答案】B【详解】A．电流的单位是安培，故A不符合题意；B．电阻的单位是欧姆，故B符合题意；C．电功率的单位是瓦特，故C不符合题意；D．功的单位是焦耳，故D不符合题意。

故选B。

4．（2021·新疆中考真题）下列电工用品中，通常情况下属于导体的是（）A．塑料管B．陶瓷球C．橡胶垫D．保险丝【答案】D【详解】A．导体是指那些容易导电的物体，不容易导电的叫绝缘体，塑料管不容易导电，是绝缘体，A不符合题意；B．陶瓷球不容易导电，是绝缘体，B不符合题意；C．橡胶垫不容易导电，是绝缘体，C不符合题意；D．保险丝通常选用电阻大，熔点低的金属材料制成，金属容易导电，故保险丝是导体，D 符合题意。

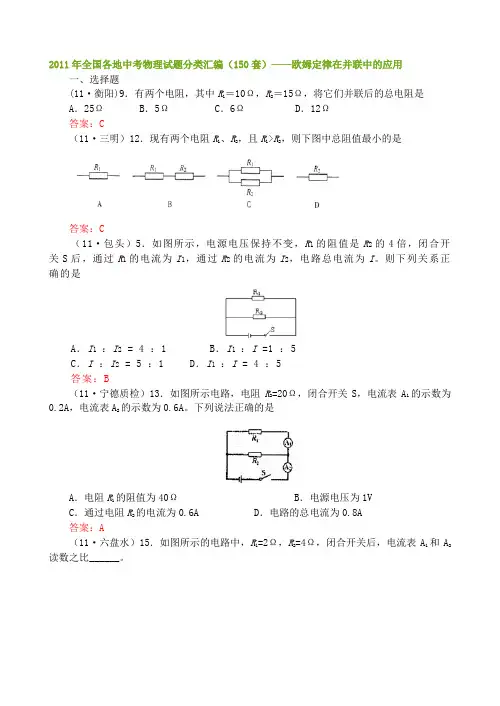

2011年全国各地中考物理试题分类汇编（150套）——欧姆定律在并联中的应用一、选择题(11·衡阳)9．有两个电阻，其中R1＝10Ω，R2＝15Ω，将它们并联后的总电阻是A．25Ω B．5Ω C．6Ω D．12Ω答案：C（11·三明）12．现有两个电阻R1、R2，且R1>R2，则下图中总阻值最小的是答案：C（11·包头）5．如图所示，电源电压保持不变，R1的阻值是R2的4倍，闭合开关S后，通过R1的电流为I1，通过R2的电流为I2，电路总电流为I。

则下列关系正确的是A．I1 ：I2 = 4 ：1 B．I1 ：I =1 ：5C．I ：I2 = 5 ：1 D．I1 ：I = 4 ：5答案：B（11·宁德质检）13．如图所示电路，电阻R2=20Ω，闭合开关S，电流表A1的示数为0.2A，电流表A2的示数为0.6A。

下列说法正确的是A．电阻R1的阻值为40Ω B．电源电压为1VC．通过电阻R2的电流为0.6A D．电路的总电流为0.8A答案：A（11·六盘水）15．如图所示的电路中，R1=2Ω，R2=4Ω，闭合开关后，电流表A1和A2读数之比______。

答案：1:2（11·莆田）10．将粗细均匀的电阻丝围成闭合的等边三角形abc ，如图所示，分别将a 、b 和a 、c 两端接在同一电源上，则两次通过ab 的电流大小之比是A ．1：1B ．2：1C ．1：2D ．2：3答案：B二、填空题（11·安徽）4．如图所示的电路中，R l =6Ω，R 2=12Ω，电流表示数为0．4A 。

则AB 两端的电压=______ V 。

答案：1.6(11·株洲)22．有两个电阻，R 1＝4 Ω，R 2=6Ω，如果把它们并联在电路中，通过它们的电流分别为I 1、I 2，它们两端的电压分别为U l 、U 2，则I 1：I 2= ，U 1：U 2=答案：3：2 1：1（11·湘潭）19． 电阻Ω=6001R ，Ω=402R 。

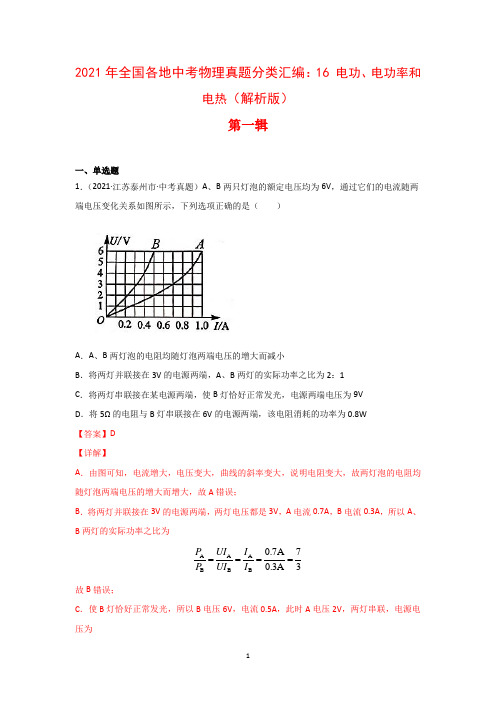

2021年全国各地中考物理真题分类汇编：16 电功、电功率和电热（解析版）第一辑一、单选题1．（2021·江苏泰州市·中考真题）A、B两只灯泡的额定电压均为6V，通过它们的电流随两端电压变化关系如图所示，下列选项正确的是（）A．A、B两灯泡的电阻均随灯泡两端电压的增大而减小B．将两灯并联接在3V的电源两端，A、B两灯的实际功率之比为2：1C．将两灯串联接在某电源两端，使B灯恰好正常发光，电源两端电压为9VD．将5Ω的电阻与B灯串联接在6V的电源两端，该电阻消耗的功率为0.8W【答案】D【详解】A．由图可知，电流增大，电压变大，曲线的斜率变大，说明电阻变大，故两灯泡的电阻均随灯泡两端电压的增大而增大，故A错误；B．将两灯并联接在3V的电源两端，两灯电压都是3V，A电流0.7A，B电流0.3A，所以A、B两灯的实际功率之比为A A AB B B 0.7A7 0.3A3P UI IP UI I====故B错误；C．使B灯恰好正常发光，所以B电压6V，电流0.5A，此时A电压2V，两灯串联，电源电压为U=6V+2V=8V 故C错误；D．如果电阻功率为0.8W，则电阻分压为12VU==电源电压6V，B分压为4V，此时电流0.4A，流过电阻电流为1 12V0.4A 5ΩUIR===故电阻功率确实为0.8W，故D正确。

故选D。

2．（2021·山东菏泽市·中考真题）在如图所示的电路中，电源的电压保持不变，R1为定值电阻。

开关S闭合后，将滑动变阻器2R的滑动触头向右移动时，下列说法正确的是（）A．电压表V的示数减小B．电流表A的示数减小C．电流表A1的示数减小D．滑动变阻器2R消耗的电功率变大【答案】B【详解】ABC．由电路图知，两个电阻并联在电路中，电流表A1测电阻R1支路的电流，A测干路的电流，电压表测电源电压，当滑动变阻器的滑动触头向右移动时，变阻器接入电路的阻值变大，而电源电压保持不变即电压表示数不变，据欧姆定律知，变阻器所在支路的电流变小，R1所在支路的电阻不变，那么通过的电流也不变，所以电流表A1的示数不变，据并联电路的电流特点知，干路的电流变小，即A的示数变小，故AC错误，B正确；D．滑动触头向右移动时，通过变阻器的电流变小，两端的电压不变，据P=UI知，变阻器R2消耗的电功率变小，故D错误。

2020年全国各地中考物理试题分类汇编（150套）——测电阻的变式（11·福州）14．如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是答案：C（11·漳州）15．如图所示的四种电路中，电阻R O已知，当通过闭合或断开电路中的不同开关时，不能．．测算出未知电阻R x阻值的电路是答案：C（11·北京）33．小明想利用一块电流表和阻值已知的电阻R0测量未知电阻R X的阻值。

小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如图所示。

（1）为了测出电阻R X的阻值，请你只添加两根导线．．．．．．．完成图所示的实验电路的连接。

（2）只闭合开关S1，电流表的示数用I1表示；开关S1、S2都闭合时，电流表的示数用I2表示。

请你用I1、I2和R0表示R X。

R X = 。

答案：（1）如图（2）0112R I I I（11·成都）B6．实验室备有下列器材：A ．待测定值电阻R x ：阻值在7~9Ω之间B ．滑动变阻器：最大阻值500ΩC ．滑动变阻器：最大阻值10ΩD ．定值电阻R 0：阻值10ΩE ．电流表A ：测量范围0~0.6A ，0~3AF ．电源E ：电源电压U 恒为4VG ．单刀双掷开关（双向开关）S 及导线若干为了较精确地测出待测电阻R x 的电阻，小聪、小亮和小英共同设计了下图所示的电路。

（1）在他们设计的电路中，电流表的量程应选_______A ，滑动变阻器应选_______（填器材前面的序号字母）。

（2）小亮设计的实验操作主要步骤是：Ⅰ．将开关掷向a ，移动滑片P 至某一位置，使A 表的指针指到表盘上某一适当位置；读出电路稳定后A 表的示数（记为I 1）；Ⅱ．将开关掷b ，移动滑片P 至另一位置，使A 表的指针指到表盘上另一适当位置；读出电路稳定后A 表的示数（记为I 2）；小聪和小英认为小亮设计的步骤Ⅱ中有不妥当之处，正确的步骤Ⅱ应该是：将开关掷向b ，___________________________________________。

一、初中物理欧姆定律的实际应用问题1．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图像如图乙所示。

则下列判断正确的是（）A．图线A是电阻R1的I﹣U关系图像B．电源电压为18VC．R2两端的电压与通过它的电流成正比D．滑动变阻器R2的最大阻值为30Ω【答案】B【解析】【分析】【详解】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。

A．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0，由图像可知，A为滑动变阻器R2的U-I关系图像，B为电阻R1的U-I图像，故A错误；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由U-I图象可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以电源电压为U=U1+U2=14V+4V=18V故B正确；C．由A图像可知，R2两端的电压与通过它的电流关系为一次函数，不是成正比，故C错误；D．根据图像A，由欧姆定律可得，滑动变阻器的最大阻值为2 214V70Ω0.2AURI===故D错误。

故选B。

2．如图，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，电源电压保持不变。

闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从10V变化到20V，电压表V2的示数从14V变化到34V，则下列说法中正确的是（）A．电源电压为34V B．电阻R1的阻值为12ΩC．电路中最小电流为1A D．灯L的阻值始终是4Ω【答案】AC【解析】【分析】【详解】由图可知灯泡L、定值电阻R1与滑动变阻器R2串联，电压表V1测定值电阻R1两端的电压，电压表V2测灯泡L与定值电阻R1两端的电压，所以灯泡两端电压等于电压表V2的示数减去电压表V1的示数。

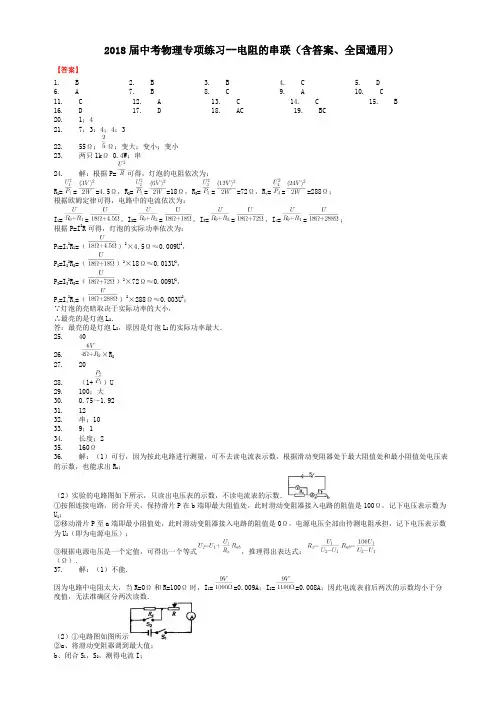

2018届中考物理专项练习--电阻的串联（含答案、全国通用）【答案】1. B2. B3. B4. C5. D6. A7. B8. C9. A 10. C 11. C 12. A 13. C 14. C 15. B 16. D 17. D 18. AC 19. BC 20. 1；421. 7；3：4；4：322. 55Ω；Ω；变大；变小；变小 23. 两只1kΩ 0.4W ；串 24. 解：根据P=可得，灯泡的电阻依次为：R 1===4.5Ω，R 2===18Ω，R 3===72Ω，R 4===288Ω；根据欧姆定律可得，电路中的电流依次为：I 1==，I 2==，I 3==，I 4==；根据P=I 2R 可得，灯泡的实际功率依次为： P 1=I 12R 1=（）2×4.5Ω≈0.009U 2， P 2=I 22R 2=（）2×18Ω≈0.013U 2， P 3=I 32R 3=（）2×72Ω≈0.009U 2，P 4=I 42R 4=（）2×288Ω≈0.003U 2； ∵灯泡的亮暗取决于实际功率的大小， ∴最亮的是灯泡L 2．答：最亮的是灯泡L 2，原因是灯泡L 2的实际功率最大． 25. 40 26. ×R 2 27. 2028. （1+）U 29. 100；大 30. 0.75～1.92 31. 12 32. 串；10 33. 9；1 34. 长度；2 35. 160Ω36. 解：（1）可行，因为按此电路进行测量，可不去读电流表示数，根据滑动变阻器处于最大阻值处和最小阻值处电压表的示数，也能求出R x ；（2）实验的电路图如下所示，只读出电压表的示数，不读电流表的示数．①按图连接电路，闭合开关，保持滑片P 在b 端即最大阻值处，此时滑动变阻器接入电路的阻值是100Ω，记下电压表示数为U 1；②移动滑片P 至a 端即最小阻值处，此时滑动变阻器接入电路的阻值是0Ω，电源电压全部由待测电阻承担，记下电压表示数为U 2（即为电源电压）；③根据电源电压是一个定值，可得出一个等式，推理得出表达式：（Ω）．37. 解：（1）不能．因为电路中电阻太大，当R=0Ω和R=100Ω时，I 1==0.009A ；I 2==0.008A ；因此电流表前后两次的示数均小于分度值，无法准确区分两次读数．（2）①电路图如图所示 ②a 、将滑动变阻器调到最大值； b 、闭合S 1，S 2，测得电流I ；c 、断开S 2，用电压表测出滑动变阻器两端的电压U ． ③由②知：当S 1、S 2同时闭合时，R x 被短路，只有R 接入电路，则电源电压为：U 总=IR ； 当S 1闭合时，S 2断开时，R 、R x 串联接入电路，根据串联分压的原理知：干路电流I==，即：=，解得：R x =-R （R 为最大值）（其他方法只要符合题意即可）．38. 解：（1）灯泡与滑动变阻器串联，灯泡两端的电压U L ===2V ，灯L 的电阻R L ===10Ω，所以电路总电阻R=R L +R 2=10Ω+50Ω=60Ω，电源电压U=I L R=0.2A×60Ω=12V ． 答：灯L 的电阻R L 和电源电压分别为10Ω和12V ．（2）灯泡与电阻R 1并联，通过灯泡的电流I===1.2A ，通过电阻R 1的电流I 1=I 总-I=1.5A-1.2A=0.3A ，所以电阻R 1的阻值R 1===40Ω． 答：电阻R 1的阻值为40Ω．39. 解：（1）只闭合开关S l 时，等效电路如下图：电源的电压为U===4V ；（2）只闭合开关S 2时，等效电路如下图：思路一：R 1=R-R 3→R=→I=I 3=，思路二：R 1=电路中电流为I 1=I 3===0.4A ，此时R 3两端的电压为U 3===1.6V ， 电阻R 1两端的电压为U 1=U-U 3=4V-1.6V=2.4V ； 电阻R 1的阻值为R 1===6Ω；（3）只闭合开关S 3时，等效电路如下图： ①灯泡正常发光时的电流为0.4A ，电流表的量程为0～0.6A ， 则电路中的最大电流为I=0.4A ，此时电路中的总电阻为R===10Ω，滑动变阻器接入电路的最小值为R 2=R-R 1=10Ω-6Ω=4Ω； ②当滑片右移时，在不损坏电压表的情况下有： 电压表的示数U 2=3V ，R 1两端的电压为U 1′=U -U 2=4V-3V=1V ，此时通过滑动变阻器的电流为I 2=I 1′===A ，滑动变阻器接入电路的最大阻值为R 2===18Ω； ∴变阻器R 2的阻值范围是4～18Ω．答：（1）电源电压为4V ；（2）灯泡的电阻为6Ω；（3）变阻器R 2的取值范围为4～18Ω． 40. 解：（1）根据欧姆定律可得：EF 垂直放置在AB 、CD 的中点间时电路中的电阻R 中===10Ω，把EF 从两中点间向左边移动一段距离后电路中的总电阻R 左====12.5Ω，把EF 从两中点间向右边移动一段距离后电路中的总电阻R 右====5Ω， ∴△R 左=R 左-R 中=12.5Ω-10Ω=2.5Ω，△R 右=R 中-R 右=10Ω-5Ω=5Ω；（2）设EF 、CF 、DF 三段电阻丝的电阻为R ，则EF 垂直放置在AB 、CD 的中点间时电路中的电阻： R 中=2R=10Ω， 解得：R=5Ω，把EF从两中点间向左边移动一段距离后，电路中的总电阻：R左=12.5Ω，∵串联电路中各处的电流相等，∴根据P=I2R可得：P EF：P总=I22R：I22×R左=R：R左=5Ω：12.5Ω=2：5；（3）把EF移动到B、D两点间，再闭合两开关时，EF段电阻和CD段电阻并联，∵并联电路中各支路两端的电压相等，∴EF段电阻和CD段电阻消耗的电功率：P EF===20W，P CD===10W，电路消耗的总功率：P=P EF+P CD=20W+10W=30W．答：（1）在EF向左、向右移动过程中，电路总电阻的变化量大小△R左、△R右各为2.5Ω、5Ω；（2）电流表示数为I2时，EF消耗的功率与电路消耗的总功率之比为2：5；（3）把EF移动到B、D两点间，再闭合两开关，电路消耗的总功率为30W．41. 解：（1）开关S拨到触点1时，电路为电阻箱的简单电路，电流表测电路中的电流，根据欧姆定律可得，电源的电压：U=I1R′=0.3A×20Ω=6V；（2）开关S拨到触点2时，定值电阻R0与电阻箱串联，电流表测电路中的电流，电路中的总电阻：R===30Ω，∵串联电路中的总电阻等于各分电阻之和，∴R0=R-R′=30Ω-20Ω=10Ω；（3）开关S拨到触点2时，定值电阻R0消耗的功率：P0=I22R0=（0.2A）2×10Ω=0.4W．答：（1）电源电压是6V；（2）定值电阻R0的阻值为10Ω；（3）开关S拨到触点2时，定值电阻R0消耗的功率是0.4W．42. 解：（1）当开关S拨到1时，电压表测量的是电源电压，因此示数为6V．（2）当开关S拨到2时，R0与R组成串联电路，滑片在a端时，I===0.6A，电压表的示数为6V，滑片在b端时，电路中的总电阻为R总=10Ω+20Ω=30Ω，电路中电流：I===0.2A．R0两端的电压：U0=IR0=0.2A×10Ω=2V，即电压表的示数为2V．（3）当滑片在a端时，电路中的电流最大，R0两端电压最大，功率最大，P=UI=6V×0.6A=3.6W．故答案为：（1）开关S拨到触点1时电压表的示数为6V；（2）开关S拨到触点2时，电流表示数的最小值为0.2A；电压表的最小值为2V；（3）定值电阻R0消耗的最大功率是3.6W．43. 变大；0～0.644. 解：当开关S、S1闭合，S2断开，滑动变阻器的滑片P移到A端时，等效电路图如图1所示；当开关S、S2闭合，S1断开时（滑片P位置不变），等效电路图如图2所示；当开关S闭合，S1和S2都断开，滑动变阻器的滑片P移到某点C时，等效电路图如图3所示．（1）图甲和图乙中，∵P=I2R，∴==（）2=，解得：=；（2）∵电源的电压不变，∴==，整理可得：5R1+R2=4R A----------------①图3中，∵串联电路中各处的电流相等，且I=，∴===，整理可得：2R1+R C=R2----------------②∵P=I2R，∴====---------③由①②③可得：R2=3R C，R1=R C，=；（3）由于电源的电压一定，当开关S、S1、S2都闭合时，电路中的总电阻最小，根据P=可知电路的电功率最大，此时等效电路图如下图所示：图3和图4中，∵电源的电压不变，∴===，图4中，P max=I42R2=（I3）2R2=I32R2=×P R2=×9W=25W．答：（1）I1与I2的比值为4：5；（2）R A与R C的比值为2：1；（3）通过闭合或断开开关及移动滑动变阻器的滑片P，使电路的电功率达到最大，此时的电功率为25W．45. 解：（1）当开关S闭合，滑动变阻器滑片移到M点时，电路如图甲所示；当开关S闭合，滑动变阻器滑片移到N点时，电路如图乙所示．在甲图中：∵I=，∴===，解得：2R1=R M+R2--------------------①在甲、乙图中：∵=即U2′=U2，=即U2=2U1，∴△U2=U2′-U2=U2-U2=U2=U1，∵串联电路中总电压等于各分电压之和，∴△U1=△U2=U1，∴====，解得：=，∵P=I2R，∴==（）2×=（）2×==，解得：4R1=5R2------------------------②∵==×=×=，解得：2R N=5R M+3R2-------------------③由①②③式解得：=；最小，此时电路的功率最大，（2）当滑动变阻器滑片移到右端时，滑动变阻器接入电路的电阻R=0Ω，电路中R总∵串联电路中总电阻等于各分电阻之和∴P max===，∵在甲图中：=，∴U1=U，P1====10W，∴==，∴电路的最大功率：P max=5P1=5×10W=50W．答：（1）滑动变阻器接入电路的电阻R M与R N之比为2：7；（2）滑片左右移动的过程中，电路消耗的最大电功率为50W．46. 解：（1）由电路图可知，R1、R2并联，由I=得：R2===30Ω；（2）通过电阻R1的电流：I1===0.6A；因为并联电路中，干路电流等于各支路电流之和，所以干路电流：I=I1+I2=0.6A+0.2A=0.8A．=R1+R2=5Ω+15Ω=20Ω；（3）两电阻串联总电阻R串（4）两电阻并联时由于=+=+=，=3.75Ω．所以R并答：（1）R2的阻值是30Ω；（2）电流表的示数为0.8A；（3）若R1、R2串联，串联后的电阻为20Ω；（4）若R1、R2并联，并联后的电阻为3.75Ω．47. 解：（1）串联后电阻：R串=R1+R2=10Ω+20Ω=30Ω．=6.67Ω．（2）并联后的总电阻：=+=+=，R并答：（1）串联后电阻是30Ω．（2）并联后的总电阻是6.67Ω．48. 解：这两幅图中的建议都合理．理由：甲图开关闭合后，因为鸟两只爪子间的距离很短，且电阻很小，所以分得的电压会很小，即鸟A无电流通过（或鸟A 两爪之间无电压）；因为鸟B在灯泡两端，灯泡的电阻远远大于导线的电阻，所以灯泡两端的电压为电源电压，根据欧姆定律可知，鸟B有电流通过（或鸟B两爪之间有电压）会发生触电．乙图中由于电流表的电阻很小（或电流表相当于导线），根据欧姆定律可得，电路接通后发生短路（或电路中的电流很大）会烧坏电流表．49. 解：如果导线电阻忽略时，灯接在恒定电压的电源上功率是60W；因为导线和灯泡串联，当导线上电阻较大时，即电路中的电阻变大，由P=可知电路消耗的总功率变小，即小于60W，而灯泡的实际功率是55W，所以此时导线消耗功率只能小于5W．50. 解：（1）根据P=可得，小灯泡的电阻：R L===10Ω；（2）∵串联电路中各处的电流相等，∴根据P=UI=I2R可得，小灯泡的实际功率为2.5W时电路中的电流：I=I L===0.5A，根据欧姆定律可得，电路中的总电阻：R总===18Ω，∵串联电路中总电阻等于各分电阻之和，∴此时滑动变阻器接入电路中的电阻：R=R总-R L=18Ω-10Ω=8Ω．答：（1）小灯泡的电阻为10Ω；（2）当变阻器的电阻调至8Ω时，小灯泡的实际功率为2.5W．【解析】1.解：灯泡L1的电阻R1===4.5Ω；同理可得，灯泡L2的电阻R2=18Ω；灯泡L3的电阻R3=72Ω；灯泡L4的电阻R4=288Ω；由电路图可知，灯泡与R串联，因为串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I=，灯泡的实际功率：P L=I2R L=（）2R L===-----①，当R L=R=18Ω时，①式中的分母部分最小，则灯泡的实际功率最大，所以实际功率最大的是灯泡L2．故选B．已知各个灯泡的额定电压和额定功率，根据公式R=求出各灯泡的电阻，由图可知，灯泡与定值电阻R串联，根据电阻的串联和欧姆定律求出电路中的电流，根据P=I2R表示出灯泡的电功率，根据数学知识判断灯泡的最大功率，根据灯泡的亮暗取决于实际功率的大小结合选项得出答案．本题考查电阻、电流、实际功率的计算，关键是公式及其变形的灵活运用，要知道串联电路电阻和电流的规律．2.解：当滑片在a端时，电流中只有电阻R1在工作，所以电阻R1两端的电压为U；当滑片在b端时，R1和最大电阻的R2的串联，电路的总电阻：R=R1+R2=8R1电路中电流：I=R1两端的电压：U1=IR1=×R1=故选B．当滑片在a端时，电流中只有电阻R1在工作，所以电阻R1两端的电压；当滑片在b端时，R1和最大电阻的R2的串联，根据串联电路电阻特点求出电路总电阻，根据欧姆定律求出电路中电流，求出R1两端的电压，即可选出答案．本题考查了串联电路电阻特点和欧姆定律的计算，解决本题的关键是滑动变阻器的滑片移动过程电路的分析．3.解：（1）R1、R2串联时，通过两电阻的电流相等，∵P=I2R，且P2=3P1，∴R2=3R1，∵U=IR，∴U1：U2=R1：R2=1：3；电路中的电流I===，则P1=I2R1=（）2R1=．（2）当R1、R2并联在同一电源两端时，两电阻两端的电压相等为U，R1消耗的功率为P1′==16P1；∵I=，∴通过R1与R2的电流之比I1′：I2′=R2：R1=3：1；′=+=+=×16P1=P1．电路消耗的总功率P总故选B．（1）当R1、R2串联时，通过两电阻的电流相等，根据电阻消耗的功率关系和P=I2R确定两电阻之间的关系，根据欧姆定律得出两电阻两端的电压关系；根据电阻的串联特点和欧姆定律表示出电路中的电流，根据P=I2R表示出R1消耗的功率．（2）当R1、R2并联在同一电源两端时，根据并联电路的电压特点和P=求出R1消耗的功率，根据欧姆定律得出通过两电阻的电流关系，根据P=求出R2消耗的电功率，进一步得出两电阻消耗的总功率．本题考查了串联电路和并联电路的特点以及欧姆定律、电功率公式的应用，关键是根据串联时两电阻消耗的功率得出电阻关系和表示出电阻R1消耗的电功率．4.解：根据电阻的串并联知识可知，串联后的总电阻等于各分电阻之和，比任何一个分电阻都大；而并联后的总电阻比任何一个分电阻都小．根据Q=t可知，R越小，产生的热量就越多．故选C．将不同的电阻接在相同的电源上，则电压是相等的，所以我们应选择含电压的计算热量的方式：Q=t．电压和时间都相同，比较总电阻的大小就可以比较热量的多少，总电阻越大，产生的热量越小，总电阻越小，产生的热量越多．解决本题的关键是选择合适的计算热量的公式，同一电源，说明电压相同．5.解：（1）当天然气浓度增大时，气敏电阻R的阻值减小，电路中的总电阻减小；根据I=可知，电路中的电流变大；根据U=IR可知，定值电阻R0两端的电压变大，即电压表的示数变大，故A不正确；根据P=UI可知，电路消耗的总功率变大，故C不正确；（2）反之，当天然气浓度减小时，电路中的电流变小，故B选项不正确；根据欧姆定律可知，电压表与电流表示数的比值等于定值电阻R0的阻值，所以两者的比值不变，故D选项正确．故选D．由电路图可知两电阻串联，电压表测量R0两端的电压；根据天然气浓度的变化确定气敏电阻R的变化，根据欧姆定律确定电路中电流的变化和电压表示数的变化以及电压表与电流表示数的比值变化，根据P=UI可知电路中消耗总功率的变化．本题考查了电阻的串联特点和欧姆定律、电功率公式的灵活运用，会分析气敏电阻的阻值与浓度的变化关系是本题的突破口．6.解：当S闭合时，R′被短路，电烙铁功率为额定功率；由功率公式P=可求得R的阻值R===1210Ω；=R+R′=2×1210Ω=2420Ω；当S断开时，两电阻串联，总电阻R总===20W；则电路消耗的总功率P总故选A．由题意可知，当S闭合时R′被短路，电路中电阻最小，故此时功率最大，达到额定功率，则由功率公式可求得电烙铁R的阻值；则S断开后R′与R串联，则由功率公式可求得总功率．本题考查功率的计算，因电路为纯电阻电路，故可以选用功率公式P=进行计算．7.解：∵两只灯泡串联且规格相同，∴它们的电流和电阻都相同，即这两只灯泡两端分得的电压都相同，∴两只灯泡串联接在8V的电源两端时，每只灯泡两端的电压都为U=4V；由图象可知，当U=4V时，I=0.2A，则小灯泡的电阻：R===20Ω，故A不正确；=2R=2×20Ω=40Ω，故B正确；电路的总电阻：R总小灯泡的实际电功率：P=UI=4V×0.2A=0.8W，不是额定功率，额定功率仍为1.5W，故C不正确；=2P=2×0.8W=1.6W，故D不正确．此时两只灯泡的实际总功率：P总故选BC．在串联电路中，当各电阻的阻值都相同时，则各电阻两端分得的电压也相等，根据这个规律，我们就可以算出这两只灯泡串联时每只灯泡两端的电压；根据图象找出灯泡两端实际电压对应的电流，根据欧姆定律和公式P=UI算出灯泡的电阻和灯泡的实际功率、电路的总功率，要注意额定功率是指额定电压下灯泡的功率．小灯泡的电阻会随温度的变化而变化，在解答本题时一定要注意题中所给示的图象，要围绕这个图象去进行解答．8.解：AB、由图知，定值电阻R0与热敏电阻并联，并联电路中各支路独立工作、互不影响，所以温度变化时，根据欧姆定律，通过R0的电流不变，而A选项中，电流表测通过R0的电流，B选项中，电压表测电源电压，均保持不变，故A、B不符合题意；CD、定值电阻R0与热敏电阻串联，因为热敏电阻的阻值是随环境温度的增大而减小的，所以温度升高时，热敏电阻的阻值减小，根据串联电路的规律，电路中的总电阻减小，由I=可知，电路中的电流增大，由U=IR可知，R0两端的电压增大，串联电路中总电压等于各分电压之和，所以热敏电阻两端的电压减小，C选项中，电压表并联在R0两端其示数增大；D选项中，电压表并联在热敏电阻两端其示数减小，故C符合题意，D不符合题意．故选C．（1）定值电阻R0与热敏电阻并联时，根据并联电路中各支路独立工作、互不影响可知温度变化时，通过R0的电流不变；根据电压表测电源电压确定答案；（2）定值电阻R0与热敏电阻串联时，据热敏电阻与温度的关系得出阻值的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，根据串联电路的电压特点可知热敏电阻两端的电压变化，然后分析电压表的位置进行判断．本题考查了电路的动态分析，涉及到串并联电路的特点和欧姆定律的应用，利用好“热敏电阻的阻值是随环境温度的增大而减小的”是关键．9.解：A、串联一根相同电阻丝，导体的长度增大，电路中的电阻增大；故A正确．B、并联一根相同电阻丝，横截面积增大，则电路中的电阻减小，故B错误；C、导体电阻的大小与其两端的电压的大小无关，故增大电路两端的电压不影响电阻的大小，故C错误；D、导体电阻的大小与通过的电流的大小无关，故减小通过电路的电流不影响电阻的大小，故D错误．故选A．电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系，与导体两端的电压及通过导体的电流无关．本题考查了影响电阻大小的因素，属于基本内容，比较简单．10.解：已知电阻器规格都是相同的，则甲图中R=R；甲=2R，乙图中，两电阻串联，总电阻R乙=，丙图中，两电阻并联，总电阻R丙由此可知，丙图等效电阻最小，乙图等效电阻最大，甲图电阻居中．故选C．串联电路总电阻等于各电阻之和，并联电路总电阻的倒数等于各电阻倒数之和；分析清楚电路结构、应用串并联电路特点分析答题．掌握串并联电路特点、分析清楚电路结构即可正确解题．11.解：当S1、S2同时闭合时，简化电路如图所示，由图可知，电源电压为6V，即R1两端的电压为6V，则由欧姆定律可得，R1的阻值：R1===20Ω，故B正确；当S2闭合S1断开时等效电路如图所示，由图可知两电阻串联，电压表并联在电源两端，故电压表测量电源电压，故电压表示数仍为6V，故A正确；===30Ω，故R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故C错误；由欧姆定律可得：电路中的总电阻R总R2消耗的电功率P=I22R2=（0.2A）2×10Ω=0.4W，故D正确；因本题选择错误的，故选C．将电压表等效为断路，电流表等效为短路，将电路简化；则可知当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由功率公式可求得R2消耗的功率．本题要求学生能正确地将电路简化，注意电流表看作短路，电压表看作开路，简化完后再将电表接入即可．12.解：设每一个电阻的阻值为R，n个阻值相等的定值电阻并联时，总电阻R1=R；n个阻值相等的定值电阻串联时，总电阻R2=nR；所以，R1：R2=R：nR=1：n2=．故选A．n个阻值相同的电阻串联时总电阻为nR，n个阻值相同的电阻并联时总电阻为，据此求出两电阻串联和并联时总电阻的比值．本题考查了电阻的串联和并联特点，知道n个阻值相同的电阻串联总电阻为nR，n个阻值相同的电阻并联时总电阻为是关键．13.解：当电阻串联时，相当于增加了导体的长度，串联电路中的总电阻比任何一个分电阻的阻值都大，并且串联的电阻越多总电阻越大，电流表的示数会越小．当电阻并联时，相当于增加了导体的横截面积，并联电路中的总电阻比任何一个分电阻的阻值都小，并且支路越多其总电阻越小，电流表的示数会越大．由图可知，各电路的总电阻R D＞R A＞R B＞R C，由公式I=可知，I D＜I A＜I B＜I C．故选C．根据串联和并联电路电阻的特点来判断，找出哪种情况下总电阻最大，当电压一定时，根据欧姆定律I=判断电流的大小．此题主要考查学生对欧姆定律的应用，以及串、并联电路中电阻的特点，但难度不大，属于中档题．14.解：因串联电路电阻越串越大、大于任何一个分电阻，电阻越并越小、小于任何一个分电阻，所以两电阻串联时电阻最大，根据I=可知，电压不变时，串联时电路中的电流最小．故选C．根据电阻的串联特点和并联特点判断选项中的最大电阻，然后根据欧姆定律可知电阻最大时电路中的电流最小．本题考查了欧姆定律的应用，关键是会根据电阻的串联和并联判断两电阻串联时电路中电阻最大、并联时电路中的电阻最小．15.解：两定值电阻串联时，为保证电阻的安全，则电路中的最大电流为0.6A；电路的总电阻：R总=R甲+R乙=10Ω+15Ω=25Ω，两端允许加的最大电压：U总=IR总=0.6A×25Ω=15V．故选B．（1）串联电路各处的电流相等可知，若将两个电阻串联起来，则电路中电流只能取最小的，否则电流最小的电阻会被烧坏；（2）根据电阻的串联求出总电阻，最后用公式U=IR求出两端允许加的最大电压．解决本题的关键是根据串联电路各处的电流相等确定电路中的最大电流，即取最小的电流．16.解：A．平时说的这个灯泡是“40W”的，是指在额定电压下的功率即额定功率，故A错误；B．两个定值电阻串联，等效电阻等于两电阻阻值之和，大于任何一个分电阻，故B错误；C．两个定值电阻并联，等效电阻的倒数等于两电阻倒数之和，小于任何一个分电阻，故C错误；D．通常情况下，人体、自来水、大地都容易导电，属于导体，故D正确．故选D．（1）额定电压下用电器的功率为额定功率；（2）两电阻串联时，总电阻等于各分电阻之和；（3）两电阻并联时，总电阻的倒数等于各分电阻倒数之和；（4）容易导电的物体是导体，不容易导电的物体是绝缘体．本题考查了学生对额定功率和电阻的串联、电阻的并联以及导体与绝缘体区别的了解与掌握，是一道基础题目．17.解：因为两电阻串联，所以串联电路的总电阻为R=R1+R2=2Ω+3Ω=5Ω．故选D．根据串联电路的总电阻等于各部分电阻之和即可选出正确选项．串联电路等于各部分电阻之和；本题考查串联电路的总电阻与各部分电阻关系的应用，是一道非常基础的题型．18.解：（1）根据P=可得，灯泡的电阻：R L===2Ω，故A正确；（2）当超过警戒水位时，湖水水位发生变化，A内湖水电阻R发生改变，由I=可知，U、R L不变，则I与R不成比例，电流表的示数变化不均匀，即水位计的刻度不均匀，故B不正确；（3）灯泡正常发光时，两端的电压为2V，∵串联电路中各处的电流相等，∴根据欧姆定律可得，电路中的电流：I===1A，∵湖水电阻R与L串联，∴湖水电阻两端的电压：U R=U-U L=6V-2V=4V，则R===4Ω，由图象可知，当R=4Ω时，=0.2m-1，h=5m，故C正确；（4）由图象可知，R=4Ω时，x=0.2m-1，R=8Ω时，x=0.4m-1，设R=kx+b，则4Ω=k×0.2m-1+b，8Ω=k×0.4m-1+b，解得：k=20Ω•m，b=0，∴当湖水水位高于警戒水位0.4m时，x=2.5m-1，对应的电阻R=20Ω•m×2.5m-1=50Ω，∵串联电路中总电阻等于各分电阻之和，∴电流表示数I==≈0.12A，故D不正确．故选AC．（1）知道灯泡的额定电压和额定功率，根据P=求出小灯泡的电阻；（2）电流表改为水位计，水位计的刻度是否均匀，关键是电路电流是否和湖水电阻成比例；（3）灯泡正常工作时两端电压为2V，根据串联电路的电压特点求出湖水电阻两端的电压，再根据串联电路的电流特点和欧姆定律求出湖水的电阻，利用图象找到对应的x求出湖水水位高于警戒线的高度；（4）根据图象得出R与x的表达式，进一步求出当湖水水位高于警戒水位0.4m时时湖水的电阻，再根据电阻的串联和欧姆定律求出电流表的示数．本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，由图象判断水位的高度，体现了物理在实际生活中的应用，本题难点在于分析电流表改为水位计时，水位计的刻度是否均匀．19.解：当开关S闭合时，等效电路图如图1所示；当开关S断开时，等效电路图如图2所示．A．∵开关闭合与断开时灯L1上消耗的电功率之比为9：1，∴根据P=I2R可得：==（）2=，解得：=，即开关闭合与断开时，电路中的电流之比为3：1，故A不正确；B．∵电源的电压不变，且串联电路中总电阻等于各分电阻之和，∴根据欧姆定律可得：==，解得：=，即灯L1和L2的电阻之比为1：2，故B正确；C．图2中，∵串联电路中各处的电流相等，∴电源电压与灯L2两端的电压之比：====，故C正确；D．∵P=I2R，∴图2中，两灯泡的电功率之比：===，灯L1消耗的电功率：P1′=P2=×10W=5W，故D不正确．故选BC．先画出两种情况的等效电路图，即当开关S闭合时电路为L1的简单电路，当开关S断开时两灯泡串联．（1）根据P=I2R分别表示出两种情况下L1上消耗的电功率之比即可求出两电路的电流之比；（2）根据电阻的串联和欧姆定律分别表示出两图电源的电压，利用电源的电压不变得出等式即可求出两灯泡的电阻之比；（3）根据串联电路的电流特点和欧姆定律表示出图2中电源电压与灯L2两端的电压之比，然后结合两图的电流关系即可得出答案；（4）根据串联电路的电流特点和P=I2R求出图2中两灯泡的电功率之比，然后结合灯L2消耗的电功率即可求出灯L1消耗的电功率．本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是明确开关闭合前后各量之间的关系，要注意电源电压不变和灯泡电阻不变条件的应用．20.解：（1）（2）U2=IR2=1A×4Ω=4V故答案为：1A，4V两电阻串联，根据欧姆定律先求电流，再求电压表的示数灵活运用欧姆定律，适用于总电路、R1和R2：、、21.解：（1）它们串联在电路中，总电阻R=R1+R2=3Ω+4Ω=7Ω．（2）它们串联在电路中电流处处相等，在相同时间内消耗的电能之比：====．（3）将它们并联在电路中，在相同时间内产生的热量之比：=====．故答案为：7；3：4； 4：3．（1）根据串联电路的总电阻等于各电阻之和；（2）串联电路中电流处处相等，根据W=UIt=I2Rt可以求出消耗电能之比；（3）并联电路两端的电压相等，根据Q=W=I2Rt求出产生热量之比．此题主要考查的是学生对串并联电路电流、电压特点和电功、电热计算公式的理解和掌握，综合性较强，注意变形公式的熟练运用．22.解：（1）串联电路的总电阻等于各串联电阻之和；并联电路总电阻的倒数，等于各并联电阻的倒数之和，串联后的阻值最大，所以最大的阻值R最大=20Ω+20Ω+10Ω+5Ω=55Ω，并联后的阻值最小，所以R最小==；（2）当滑动变阻器的滑键P自a向b移动过程中，滑动变阻器接入电路的电阻变大，R1、R2并联后的电阻变大，再与R3串联后的电阻也变大，根据欧姆定律I=可知，该支路的电流变小；由U=IR可知，R3两端的电压变小，故电压表V的示数变小；根据串联电路总电压等于各分电压之和可知，R1、R2并联后两端的电压变大，再根据欧姆定律可知，通过R1支路的电流变大，电流表A1的示数变大；因并联电路干路电流等于各支路电流之和，所以干路电流减小，R1支路的电流变大，。

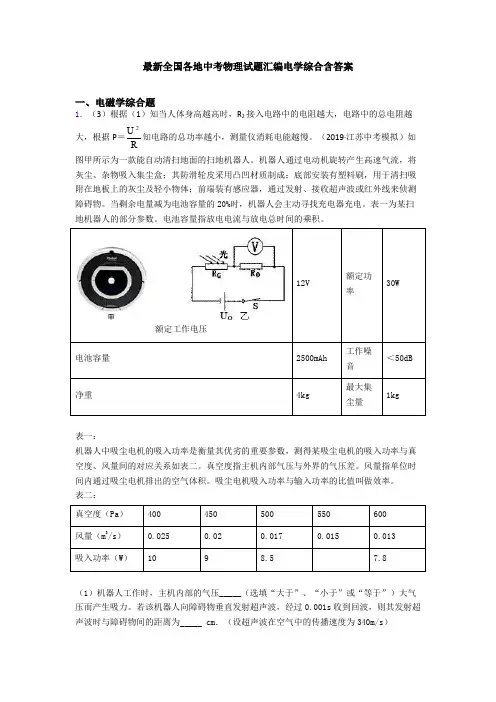

最新全国各地中考物理试题汇编电学综合含答案一、电磁学综合题1．（3）根据（1）知当人体身高越高时，R2接入电路中的电阻越大，电路中的总电阻越大，根据P＝2UR知电路的总功率越小，测量仪消耗电能越慢。

（2019·江苏中考模拟）如图甲所示为一款能自动清扫地面的扫地机器人。

机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物。

当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电。

表一为某扫地机器人的部分参数。

电池容量指放电电流与放电总时间的乘积。

表一：机器人中吸尘电机的吸入功率是衡量其优劣的重要参数，测得某吸尘电机的吸入功率与真空度、风量间的对应关系如表二。

真空度指主机内部气压与外界的气压差。

风量指单位时间内通过吸尘电机排出的空气体积。

吸尘电机吸入功率与输入功率的比值叫做效率。

表二：（1）机器人工作时，主机内部的气压_____（选填“大于”、“小于”或“等于”）大气压而产生吸力。

若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离为_____ cm．（设超声波在空气中的传播速度为340m/s）（2）该机器人正常工作时的电流为_____A ；充满电后至下一次自动充电前能够连续正常工作的最长时间为_____min 。

（3）由表二数据可知，当风量为0.015m 3/s 时，若吸尘电机的输入功率为25W ，此时其效率为_____%；上述风量下，10min 内通过吸尘电机排出的空气质量为_____kg ．（取ρ空气＝1.3kg/m 3）（4）光敏电阻是制作灰尘传感器的常用元件。

图乙为某机器人中吸尘电机内部的光敏电阻的控制电路，两端总电压U 0恒定（U 0＜12V ），R G 为光敏电阻，其阻值随空气透光程度的变化而变化，R 0为定值电阻。

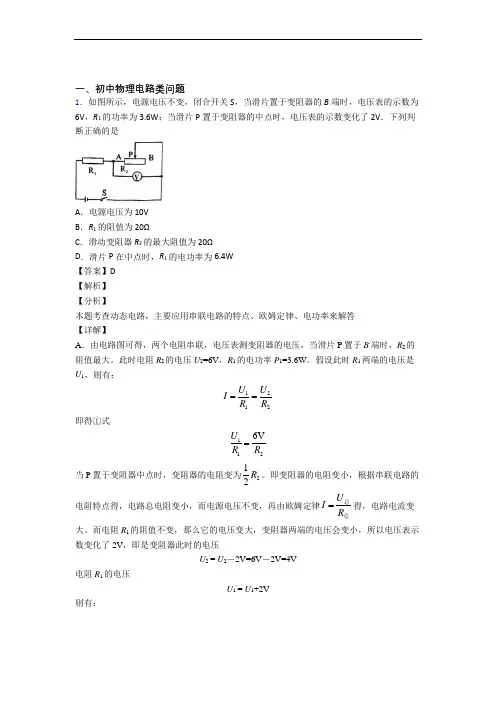

一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S，当滑片置于变阻器的B端时，电压表的示数为6V，R1的功率为3.6W；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列判断正确的是A．电源电压为10VB．R1的阻值为20ΩC．滑动变阻器R2的最大阻值为20ΩD．滑片P在中点时，R1的电功率为6.4W【答案】D【解析】【分析】本题考查动态电路，主要应用串联电路的特点、欧姆定律、电功率来解答【详解】A．由电路图可得，两个电阻串联，电压表测变阻器的电压，当滑片P置于B端时，R2的阻值最大。

此时电阻R2的电压U2=6V，R1的电功率P1=3.6W。

假设此时R1两端的电压是U1，则有：1212U UIR R==即得①式1126VUR R=当P置于变阻器中点时，变阻器的电阻变为212R。

即变阻器的电阻变小，根据串联电路的电阻特点得，电路总电阻变小，而电源电压不变，再由欧姆定律UIR=总总得，电路电流变大。

而电阻R1的阻值不变，那么它的电压变大，变阻器两端的电压会变小，所以电压表示数变化了2V，即是变阻器此时的电压U2´= U2－2V=6V－2V=4V电阻R1的电压U1´= U1+2V则有：121´´´2´U U I R R == 即得②式1122V 4V 12U R R += 联合①②式得R 1=R 2而U 2=6V ，根据串联电路的特点：串联电路中，两个电阻的阻值相等，那么两个电阻两端的电压也相等，可得，U 1=U 2=6V所以电源电压U =U 1+U 2=6V+6V=12V故A 不正确BC ．滑片P 置于变阻器的B 点时，电阻R 1的功率P 1=3.6W ，则()221116V 10Ω3.6W U R P === 变阻器的最大阻值R 2=R 1=10Ω，故BC 都不正确D ．当滑片P 置于变阻器中点时，变阻器的电阻 22´15Ω2R R == 此时电路的总电阻 1´210Ω5Ω15ΩR R R =+=+=总电流´12V 0.8A 15ΩU I R ===总 那么R 1的电功率 11´22´(0.8A)10Ω 6.4W P I R ==⨯=故D 正确2．如图，三个不同的灯泡接在电源上，A 1的示数为I 1，A 2的示数为I 2，A 3的示数为I 3，各表读数关系正确的是（ ）A ．I 1=I 2=I 3B ．I 1=I 2+I 3C ．I 3＞I 2＞I 1D ．I 1＞I 2＞I 3【答案】D【分析】由图可知三灯泡并联，A3测通过L3的电流，A2测通过L2、L3的电流，A1测干路电流，则由并联电路的电流规律可知三表中电流的大小关系。

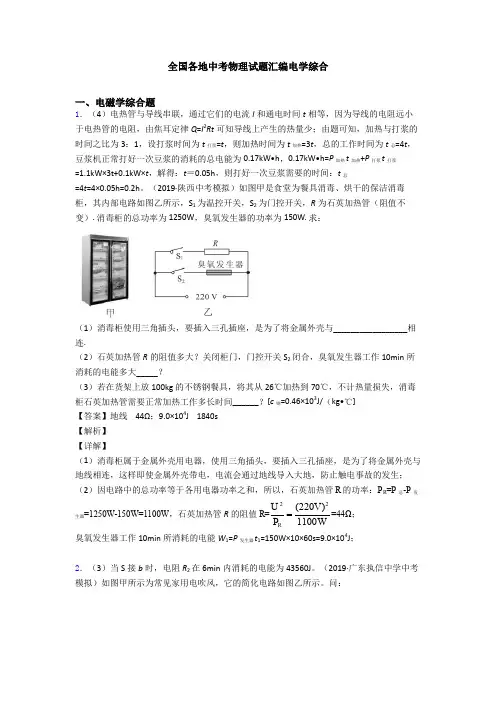

全国各地中考物理试题汇编电学综合一、电磁学综合题1．（4）电热管与导线串联，通过它们的电流I和通电时间t相等，因为导线的电阻远小于电热管的电阻，由焦耳定律Q=I2Rt可知导线上产生的热量少；由题可知，加热与打浆的时间之比为3：1，设打浆时间为t打浆=t，则加热时间为t加热=3t，总的工作时间为t总=4t，豆浆机正常打好一次豆浆的消耗的总电能为0.17kW•h，0.17kW•h=P加热t加热+P打浆t打浆=1.1kW×3t+0.1kW×t，解得：t＝0.05h，则打好一次豆浆需要的时间：t总=4t=4×0.05h=0.2h。

（2019·陕西中考模拟）如图甲是食堂为餐具消毒、烘干的保洁消毒柜，其内部电路如图乙所示，S1为温控开关，S2为门控开关，R为石英加热管（阻值不变）. 消毒柜的总功率为1250W，臭氧发生器的功率为150W. 求：（1）消毒柜使用三角插头，要插入三孔插座，是为了将金属外壳与_________________相连.（2）石英加热管R的阻值多大？关闭柜门，门控开关S2闭合，臭氧发生器工作10min所消耗的电能多大_____？（3）若在货架上放100kg的不锈钢餐具，将其从26℃加热到70℃，不计热量损失，消毒柜石英加热管需要正常加热工作多长时间______？[c钢=0.46×103J/（kg•℃]【答案】地线44Ω；9.0×104J 1840s【解析】【详解】（1）消毒柜属于金属外壳用电器，使用三角插头，要插入三孔插座，是为了将金属外壳与地线相连，这样即使金属外壳带电，电流会通过地线导入大地，防止触电事故的发生；（2）因电路中的总功率等于各用电器功率之和，所以，石英加热管R的功率：P R=P总-P发生器=1250W-150W=1100W，石英加热管R的阻值R=22(220V)1100WRUP=44Ω；臭氧发生器工作10min所消耗的电能W1=P发生器t1=150W×10×60s=9.0×104J；2．（3）当S接b时，电阻R2在6min内消耗的电能为43560J。
