天然气管道带压开孔封堵技术作者：马川红来源：《城市建设理论研究》2013年第07期摘要：天然气管道带压开孔封堵技术，是一种安全、经济、高效的在役管道维修、抢修技术，适用于管线的正常维修改造和突发影响管线的正常输送事故的抢修，如带压抢修、更换受损管道、加装装置、分输改造等作业。
本文对不停输带压封堵技术的工艺原理、施工特点、施工要点以及安全环保措施进行了分析和探讨。
关键词：中原油田；天然气管道；带压封堵中图分类号：TE34 文献标识码：A 文章编号：带压开孔封堵技术简介带压开孔封堵是指在不停止管道运营情况下，采用封堵设备，先将维修段两端分别用旁通支管接通，以旁通支线输送天然气，然后封堵主管线，主管线可进行任意改造施工作业，等到新管段与主管线连头后，解除封堵，切换至新管段正常输送，然后将旁通支管撤除。
2、带压开孔封堵技术的施工工艺要点分析不停输带压开孔封堵技术施工关键点共4个：准备工作、开孔作业、带压封堵作业、旧线处理作业。
管线不停输带压封堵示意图见图1。
l伞形齿轮；2开孔机；3夹板阀；4平衡管；5旁通管路；6封堵缸；7作业管道；8旁通管路三通；9封堵接舍器；10-封堵筒；11维修改造管道；12平衡接头；13平衡阀；14一封堵四项三通；15开孔筒刀图l管线不停输带压开孔封堵工艺装置示意图2.1施工前准备工作2.1.1施工现场修路、场地的三通一平,开挖作业坑、安全通道，各种配件、材料准备；开孔、封堵设备组装、试验。
作业坑两端应设有方便上下的安全通道，封堵作业坑与安装管道部件或新旧管道连接作业区间宜有安全隔墙，隔墙宽度应大于1 m，作业坑示意图见图2。
图2压开孔封堵技术作业坑示意图2.1.2开孔、封堵作业点的选取，开孔、封堵作业点应选择在直管段上，并应尽量避开焊缝。
无法避开时，将开孔刀切削部位的焊缝进行适量打磨，但开孔刀中心钻不应落在焊缝上。
检查安装对开三通处管线椭圆度，要求不得超过管外径的1%。
确定开孔位置后去除原管道的防腐保温层，清除管线表面油污、底漆。
XXXXXX燃气公司管线改造带压封堵施工方案建设单位：XXXXXX有限公司施工单位：XXXXXXXXX有限责任公司编制人：XXXX审核人：编制时间：2015年5月目录一、编制依据 (5)二、工程概况 (5)三、工期 (5)四、管理机构 (5)五、施工准备 (5)六、施工技术措施 (6)七、质量控制保证措施 (8)八、安全环保措施 (9)九、工程应急预案 (9)十、平面示意图 (12)一、编制依据：1、根据光正燃气现场交底进行编制。
2、《工业金属管道工程施工质量验收规范》GB50184-20113、《工业金属管道工程施工规范》GB50235—2010二、工程概况2.1本工程名称：XXX燃气管线改造工程2.2施工地点： XXX2.3主要工程内容：用带压封堵作业将一处被河水冲出管线向地下移位3．5米深，并建两座阀池。
用带压封堵作业将两处穿越高速公路的旧管线换成新预埋管线，并建四座阀池。
2.4. 管道工作介质：天然气。
2.5. 配套土方开挖及回填；三、工期3.1 .施工工期为30天。
四、管理机构4.1项目组织五、.施工准备5.1.投入施工技术力量5.2.材料准备本工程所用的各种材料必须要有合格证或效验报告如需采购，由甲方自行采购执行。
5.3.设备工具准备准备工作计划5.4 施工队伍及机具设备调遣由燃气公司项目部统一协调调动，根据工程量的大小、工期要求时间长短，按照现行的劳动定额标准，计算出所需人员、机械设备，保证施工。
六、施工技术措施6.1 施工部署及工序；带压开孔及封堵部分6.1.1施工前通知建设方人员，由建设方相关负责人员安排施工事宜。
6.1.2 施工前确定好管线开孔及封堵位置。
6.1.3 施工时由建设方负责人对相关管线进行降低管线运行压力至2．5Mpa。
6.1.4 在指定位置对管线进行放散带压开孔，并进行封堵作业。
6.1.5 管线改造完成后对封堵设施进行完工处理。
6.1.6 施工完毕后将现场施工垃圾进行清理。
天然气管道带压开孔安全施工组织措施编制：审核：批准：XXXX年XX月XX日目录1、适用范围 (3)2、编制依据 (3)3、主要施工内容 (3)4、施工条件 (3)5、施工步骤 (3)6、人员组织，施工设备、材料单.................... (7)7、技术措施……………………………………..…… ..88、环保/安全措施 (9)9、质量保证措施 (14)10、HSE保障措施 (14)1适用范围本施工方案适用XXX天然气管道次高压主管道带压开孔工程，覆盖了该工程项目中带压开孔施工工艺的全部过程：带压焊接管件、带压开孔、应急措施以及安全环保措施等。
2编制依据2.1 现场调研报告及业主交底2.2 SY5858—93《石油企业工业动火安全规程》2.3 SY/T6150.1—2011《钢制管道封堵技术规程》2.4 GBJ236—82《管道焊接及验收规范》2.5 GB/T24001—1996《环境管理体系规范及使用指南》2.6 GB/T28001—2001《职业健康安全管理体系规范》3主要施工内容在ΦXXXXXX次高压天然气主管道上焊接封堵管件、带压开封堵孔，在封堵管件底端椭圆封头中心开孔、焊接连通分支管道。
主管道设计压力2.5MPa，运行压力小于2.0MPa。
4施工条件4.1 掌握管道内天然气压力、流向以及现场检测管道实际的壁厚、压力等各项数据4.2 与业主共同确认开孔位置及方向4.3 管道开孔处周围的空间能否满足安装设备的条件4.4 保障施工现场无油污、脚手架安装到位并达到安全标准、上下通道保障畅通4.5 按施工工艺要求，清除开孔点管道上的防腐层4.6 按焊接工艺要求在指定部位清理管道表面，露出金属白5施工步骤5.1施工准备5.1.1 施工前，施工技术人员应根据业主交底及标准规范结合施工现场的实际情况编制详细地切合实际的施工方案，并经逐级审批完毕后，方可施工。
5.1.2参加施工人员应认真熟悉施工方案要求，深刻领会设计意图，了解管道带压开孔施工的方法、工艺、技术要求和质量标准，并会同业主对本次施工位置进行确认并标识。
一、编制说明为保证工程质量，确保管道投用一次成功，必须按照设计文件、施工规范及措施中的要求执行。
此方案仅适用于的施工。
二、工程概况三、编制依据3.1 现场实际考察3.2 甲方提供的设计图纸3.3 国家现行的管道封堵动火碰头相关的规定。
具体规范如下：《压力管道安全管理与监察规定》（劳动部发［1996］140号）《原油和天然气工程设计防火规范》（GB50183-93）《钢制管道封堵技术规程第1部分：塞式、筒式封堵》(SY/T6150.1-2003) 《长宁Φ426天然气管道B段改线工程开孔封堵模拟试验报告》四、工程实物量对开式三通DN400×400 4个对开式三通DN400×350 2个对开式三通DN400×300 2个对开式三通DN400×200 4个夹板阀DN400 4台夹板阀DN350 2台夹板阀DN300 2台夹板阀DN200 4台旁路线DN350 30米旁路线DN300 30米弯头DN350 4个弯头DN300 4个堵头DN400 4个开孔DN400 4个开孔DN350 2个开孔DN300 2个开孔DN200 4个法兰盲板DN400 4个法兰盲板DN350 2个法兰盲板DN300 2个法兰盲板DN200 4个弯头DN400 2个法兰DN400 2片五、施工方案5.1施工必备条件为确保本次施工安全可靠，从施工技术手段和管道运行压力方面需要满足如下条件方能进行。
5.1.1 施工技术手段必需安全可靠。
本次施工的关键技术就是Φ426天然气管线的带压开孔、封堵和解封堵。
为确保安全可靠，需要进行模拟试验。
5.1.2 管道运行压力及介质流速必需满足带压施焊条件。
根据SY/T6150.1-2003《钢制管道封堵技术规程 第1部分：塞式、筒式封堵》要求，管道带压施焊时的介质流速不得大于10m/s ，管道运行压力要求低于管道允许的带压施焊最高压力。
管道允许的带压施焊最高压力计算如下：()F Dc t p s -=σ2 式中：p ――管道允许带压施焊最高压力，单位为MPa ；s σ――管材的最小屈服极限，单位为MPa ；t ――焊接处管道实际壁厚，单位为mm ；c ――修正系数，单位为mm （通常取2.4mm ）；D ――管道外径，单位为mm;F --安全系数（天然气取0.5）。
天然气管道不停输带压开孔封堵的选择根据工艺要求，选择合适的阀门型号和结构，将其安装在短管的另一端，以控制介质的流量和压力。
1.4密封装置密封装置是保证开孔过程中介质不泄漏的关键部件，其结构和材料的选择应根据介质的性质和压力温度等条件确定。
1.5切削刀具切削刀具是钻孔工具的核心部件，其选择应根据开孔材料的硬度、厚度和直径等要求，选择合适的刀具类型和规格。
2.操作步骤2.1准备工作根据需要开孔的设备或管道的情况，选择合适的短管、法兰、阀门和密封装置等组装成钻孔工具。
2.2安装钻孔工具将钻孔工具安装在需要开孔的设备或管道上，并进行密封、固定和调整。
2.3开孔过程启动切削刀具，进行带压开孔操作，控制介质的流量和压力，保证开孔过程中的安全和稳定。
2.4封堵孔口在完成开孔后，根据需要进行孔口的封堵，以保证介质的正常运行和安全。
总之，不停输带压开孔技术是一种高效、安全、环保的管道连接和维修技术，适用于各种工矿介质和材料的管道，可以为企业节约停产维修费用，提高生产效益。
在进行带压开孔操作时，应选择合适的钻孔工具和切削刀具，严格控制介质的流量和压力，保证操作的安全和稳定。
安装钻孔工具包括填料函、钻头、钻杆、棘轮扳手、压紧螺杆和专用垫片。
填料函应按照设计要求安装在阀门下端，与阀门一端相连的特殊法兰中部。
钻头选用75°～90°顶角的普通麻花钻或前端带有定位麻花钻的空心铣刀。
钻杆应具备足够的强度和韧性，并与钻头用氩弧焊V型坡口焊接，焊口应打磨以保证密封性能。
棘轮扳手用于手动钻孔，电动钻孔时则使用蜗杆蜗轮减速器。
压紧螺杆连接在钻杆顶部，两者间有一钢珠以保持对中和减少传动的摩擦力。
专用垫片连接在短接管法兰与阀门之间，以保证钻杆进给时的对中及稳定性。
垫片内径稍小一点，比钻头的外径稍大一点即可，可根据具体情况决定。
2.4试压检查在将阀门安装在短管法兰之前，应进行试压检查以保证阀门的密封性。
合格后，再加上专用垫片与短管法兰相连。

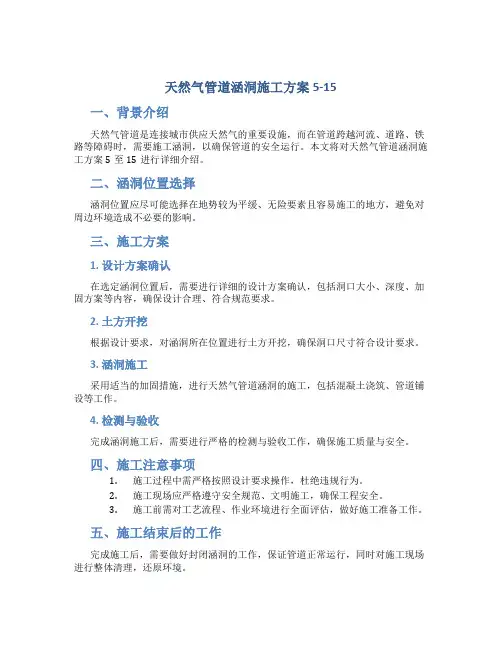

天然气管道涵洞施工方案5-15
一、背景介绍
天然气管道是连接城市供应天然气的重要设施，而在管道跨越河流、道路、铁路等障碍时，需要施工涵洞，以确保管道的安全运行。
本文将对天然气管道涵洞施工方案5至15进行详细介绍。
二、涵洞位置选择
涵洞位置应尽可能选择在地势较为平缓、无险要素且容易施工的地方，避免对周边环境造成不必要的影响。
三、施工方案
1. 设计方案确认
在选定涵洞位置后，需要进行详细的设计方案确认，包括洞口大小、深度、加固方案等内容，确保设计合理、符合规范要求。
2. 土方开挖
根据设计要求，对涵洞所在位置进行土方开挖，确保洞口尺寸符合设计要求。
3. 涵洞施工
采用适当的加固措施，进行天然气管道涵洞的施工，包括混凝土浇筑、管道铺设等工作。
4. 检测与验收
完成涵洞施工后，需要进行严格的检测与验收工作，确保施工质量与安全。
四、施工注意事项
1.施工过程中需严格按照设计要求操作，杜绝违规行为。
2.施工现场应严格遵守安全规范、文明施工，确保工程安全。
3.施工前需对工艺流程、作业环境进行全面评估，做好施工准备工作。
五、施工结束后的工作
完成施工后，需要做好封闭涵洞的工作，保证管道正常运行，同时对施工现场进行整体清理，还原环境。
结语
天然气管道涵洞施工是一项复杂而重要的工程，只有通过科学合理的方案设计和施工操作，才能确保管道的安全运行。
希望本文介绍的天然气管道涵洞施工方案5至15能为相关工程人员提供参考，促进项目的顺利实施。
不停输带压开孔封堵一、不停输带压开孔管道带压开孔是指在密闭状态下，以机械切削方式在运行管道上加工出圆形孔的一种作业技术。
当在役管线堵塞、损坏或需要加装支管时，可采用管道带压开孔技术完成，既不影响管线的正常输送，又能保证安全、高效、环保的完成新旧管线的连接工作。
适用范围适用介质：除氧气以外的任何工矿介质（含易燃、易爆、有毒等介质）适用材料：碳钢、铸铁、球墨铸铁、混凝土、内涂层钢、聚乙烯和石棉水泥板等等特殊工艺：合金材质、不锈钢材质开孔封堵工艺适用管径、介质压力和温度：开旁通孔Φ20～Φ1500≤6.4MPa -30℃～330℃开封堵孔Φ20～Φ1000≤4.0MPa -30℃～280℃技术特点安全性：由于切削过程是在完全封闭的空腔内进行的，所以刀具与空气完全隔绝，没有着火、爆炸的可能。
环保性：由于封闭开孔,因此有毒有害介质不会排放到大气中。
高效率：一般管径开孔只需要10～50分钟，大口径也仅需6～8小时，施工工期短。
高效益：不停产直接操作，可为厂家节约可观的停产维修费用，特别对燃气管道、化工管道、石油管道带来的效益更是不可估量。
开孔机1基本原理和结构不停输带压开孔是利用短管(或剖分三通)、法兰、阀门连接在需要开孔的设备方位上，用由密封装置、切削刀具和进给装置等组装成开孔工具。
可在设备上进行手动或电动的带压开孔工作，以满足工艺的需要和实施设备的在线维修工作。
在制作钻孔工具之前，首先要了解需进行开孔的容器或管道的工艺介质的类别、操作压力和温度等情况，以及该开孔处的材质，直径、厚度和根据工艺要求所需开孔的直径大小，选择合适的公称系列的短管(或剖分三通)、法兰和阀门．决定采用手动或电动开孔方式以及切削刀具的结构型式等。
钻孔工具是带压开孔能否成功的关键。
一个典型的钻孔工具的结构如图1所示，其中主要部件的情况说明如下：图1 带压开孔工具结构图1.1 短管或剖分三通根据所需开孔的公称直径和工艺介质的操作温度、压力等情况，选定相应材质的短管或剖分三通（以短管为例）。
带压开孔施工方案1. 引言在土木工程和建筑领域中，带压开孔是一种重要的施工技术。
它是通过使用专用的工具，在地面或结构物上预先开设孔洞，以便进行各种工程操作，如安装管道、电缆或仪表等。
本文将介绍带压开孔施工方案的具体步骤和注意事项。
2. 设备和材料准备在进行带压开孔施工之前，需要准备以下设备和材料：•带压开孔机：用于实施开孔操作的主要设备，根据需要选择合适的型号和规格。
•钢筋定位器：用于确定需要开孔的位置，确保孔洞的准确性和稳定性。
•压力控制系统：用于提供施工过程中所需的压力，保证开孔操作的安全性。
•手动工具：包括扳手、铁锤、螺丝刀等基本工具，用于支持和辅助施工操作。
•保护设备：包括手套、安全鞋、护目镜等，用于保护施工人员的安全。
3. 施工步骤3.1 定位和标注首先，使用钢筋定位器确定需要开孔的位置，并进行准确的标注。
考虑到实际施工中的复杂因素，如地下管道和设备等，必须仔细选择合适的位置，确保施工质量和安全。
3.2 连接开孔机将带压开孔机与压力控制系统连接，并确保连接牢固可靠。
在连接过程中，要特别注意管道和接头的密封性，避免压力泄漏和松动。
3.3 使用开孔机进行开孔使用开孔机按照预定的位置和尺寸进行开孔。
在操作过程中，要确保开孔机平稳运行，并根据需要调整开孔机的参数，以适应不同材料的施工要求。
3.4 清理孔洞开孔结束后，使用手动工具清理孔洞周围的杂物和碎屑，保持孔洞的整洁和通畅。
这样有助于后续工程的顺利进行，并确保孔洞的安全性和稳定性。
3.5 验收和整理完成开孔施工后，对孔洞进行验收。
检查孔洞的尺寸、形状和质量，确保符合设计要求和施工标准。
同时，整理施工现场，清除工具和材料，保证施工区域的整洁和安全。
4. 注意事项在进行带压开孔施工时，需要注意以下事项：•施工前需仔细检查设备和工具的工作状态，确保其正常运行和安全性。
•钢筋定位时应考虑地下管道和设备的位置，避免对其造成损坏或干扰。
•在开孔过程中，严禁将手或其他物体伸入开孔机内部，以免发生意外。
天然气管道改线带压开孔封堵工程施工技术方案编制：孙建审核：刘智北京金石湾管道技术有限责公司2011年11 月15日目录一、工程概况二、编制依据及执行标准三、现场管道封堵施工技术方案介绍四、管道封堵示意图五、现场施工方案六、施工应急预案七、应急预案启动模式八、主要工程量九、施工部署十、质量保证体系措施十一、施工安全、环境保证措施十二、文明施工目标十三、需要贵方配合协调的工作一、工程概况：1、工程概况：新改建要对管线进行部分改迁于位移。
由于天燃气管道改造处于不能动火状态，所以采用带压开孔封堵施工工艺对管线进行施工，要求在位移部分上部分开孔接旁通管，下半部分做封堵并加盖盲板，封堵完成后断管、连接新管线、解封工作。
2、工程名称：天然气管道改线带压开孔封堵工程3、工程内容：天然气管道带压开孔封堵。
二、编制依据及执行标准：施工技术方案编制依据及执行标准：（1）施工现场管线平面图及现场勘测记录（2）《钢制管道封堵技术规程第一部分:塞式、筒式封堵》SY/T6150.1-2003 （3）有关国家、行业标准和规范，相关技术文件等三、现场管道封堵施工技术方案介绍1、现场施工工艺流程施工准备——设备入场——确定开孔封堵点--—开挖操作坑——焊接管件——安装夹板阀与开孔钻机----整体试压——开孔作业——关闭夹板阀拆除钻机——安装封堵装置----压力平衡、检测—进行封堵---封堵完毕---不动火切割----新管线连头---新管线置换，解封----进行塞堵——清理现场——施工完毕2、管道带压开孔工艺介绍管道带压开孔是指在密闭状态下，以机械切削方式在运行管道上加工出圆形孔的一种作业技术。
当在役管线需要加装支管时，可采用管道带压开孔技术完成，既不影响管线的正常输送，又能保证安全、高效、环保的完成新旧管线的连接工作。
3、管道封堵介绍现场所要施工的管道采用皮碗式封堵方式，封堵孔只需要再管道上开等径孔，不需要截断，施工比较省时，具有封堵严密，承压高的特点。
燃气管道带压开孔和封堵
燃气管道带压开孔是指在密闭状态下，以机械切削方式在运行管道上加工出圆形孔的一种作业技术。
当在役管线需要加装支管时，采用管道带压开孔施工，既不影响管线的正常输送，又能保证安全、高效、环保。
