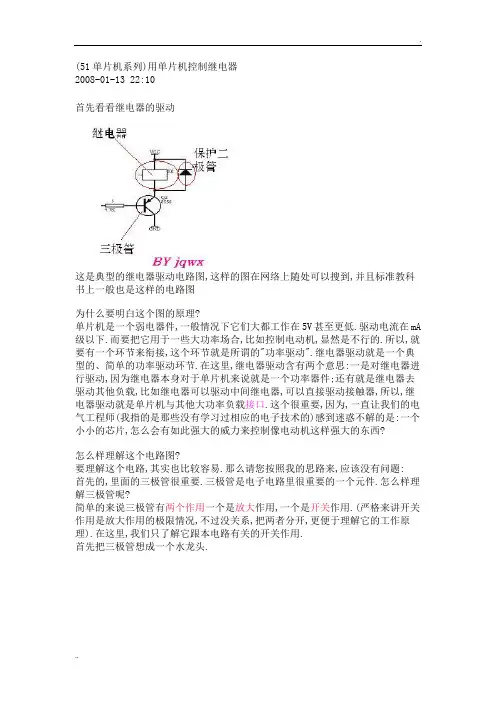

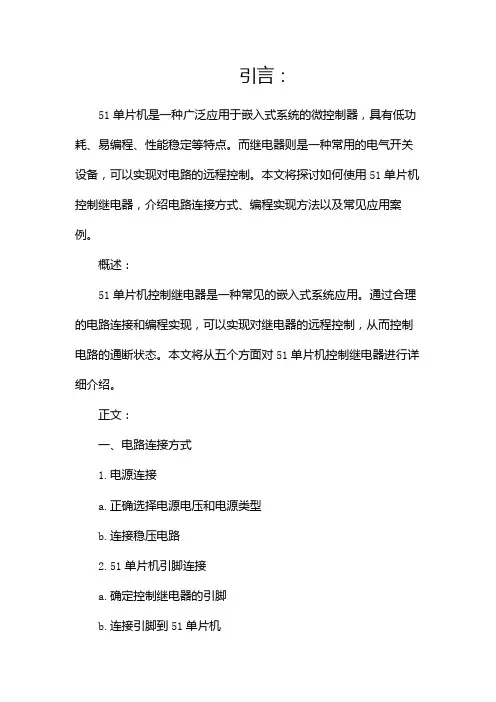

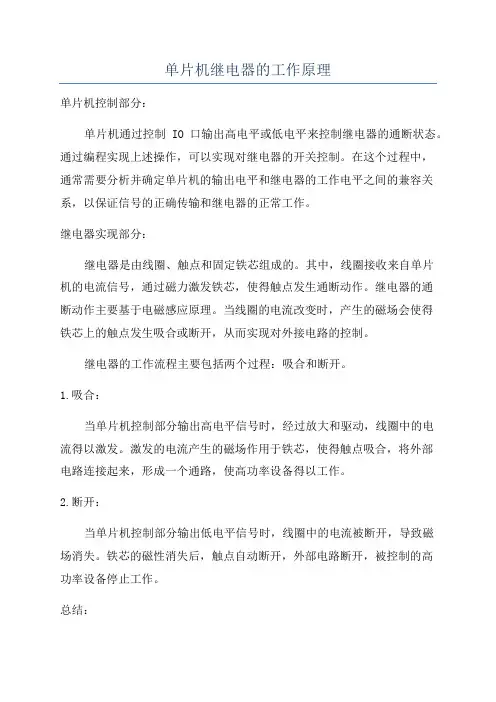

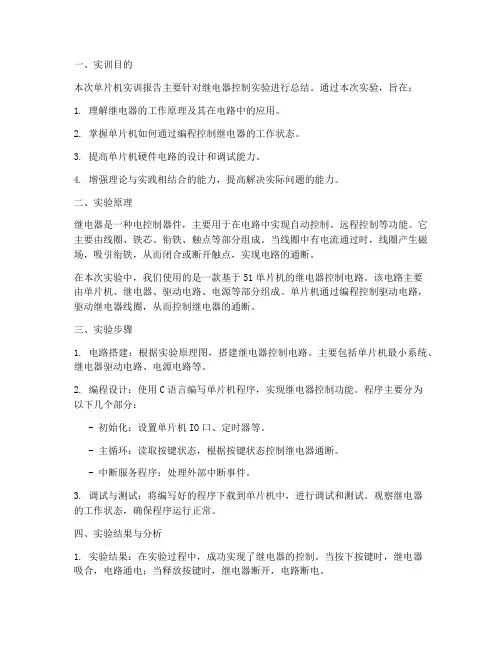

(51单片机系列)用单片机控制继电器2008-01-13 22:10首先看看继电器的驱动这是典型的继电器驱动电路图,这样的图在网络上随处可以搜到,并且标准教科书上一般也是这样的电路图为什么要明白这个图的原理?单片机是一个弱电器件,一般情况下它们大都工作在5V甚至更低.驱动电流在mA 级以下.而要把它用于一些大功率场合,比如控制电动机,显然是不行的.所以,就要有一个环节来衔接,这个环节就是所谓的"功率驱动".继电器驱动就是一个典型的、简单的功率驱动环节.在这里,继电器驱动含有两个意思:一是对继电器进行驱动,因为继电器本身对于单片机来说就是一个功率器件;还有就是继电器去驱动其他负载,比如继电器可以驱动中间继电器,可以直接驱动接触器,所以,继电器驱动就是单片机与其他大功率负载接口.这个很重要,因为,一直让我们的电气工程师(我指的是那些没有学习过相应的电子技术的)感到迷惑不解的是:一个小小的芯片,怎么会有如此强大的威力来控制像电动机这样强大的东西?怎么样理解这个电路图?要理解这个电路,其实也比较容易.那么请您按照我的思路来,应该没有问题: 首先的,里面的三极管很重要.三极管是电子电路里很重要的一个元件.怎么样理解三极管呢?简单的来说三极管有两个作用一个是放大作用,一个是开关作用.(严格来讲开关作用是放大作用的极限情况,不过没关系,把两者分开,更便于理解它的工作原理).在这里,我们只了解它跟本电路有关的开关作用.首先把三极管想成一个水龙头.上面的Vcc就是水池,继电器是一个水轮机,下面的GND是比水池低的任何一点.刚才说过,三极管就是水龙头,它的把手就是那个带有电阻的引脚.现在,单片机的某一个需要控制这个继电器电路的输出引脚就是一只"手",当单片机的这个引脚输出低电平的时候,就像"手"在打开三极管"水龙头",水就从上往下流,继电器"水轮机"就开始转起来了.反之,如果是输出高电平,"手"就开始关"水龙头",继电器"水轮机"因为没有水流下来,就会停止.这就是三极管的开关作用.简单的理解和记忆就是:三极管是一个开关器件,其实你真的可以将它看成是一个开关,只不过它不是用手来控制,而是用电压(电流)来控制的,因此,三极管有些时候也被称做电子开关(与机械开关相区别).图上还有一个东西,是保护二极管,如果不需要深入理解的话,你大可不必追就为什么有它存在,但是一定得记住,只要是用三极管驱动继电器的场合,一般都有它的存在.需要特别注意的是它的接法:并联在继电器两端阴极一定是接Vcc【电子制作实验室－－转】/DJS.htm这里我们先要安装好51试验板上的两个轻触按钮开关，我们采用的是独立式按钮开关，也就是说将开关直接连接到电源的地和单片机的对应引脚之间，这里K1接到单片机的P3.6引脚，K2接到P3.7。

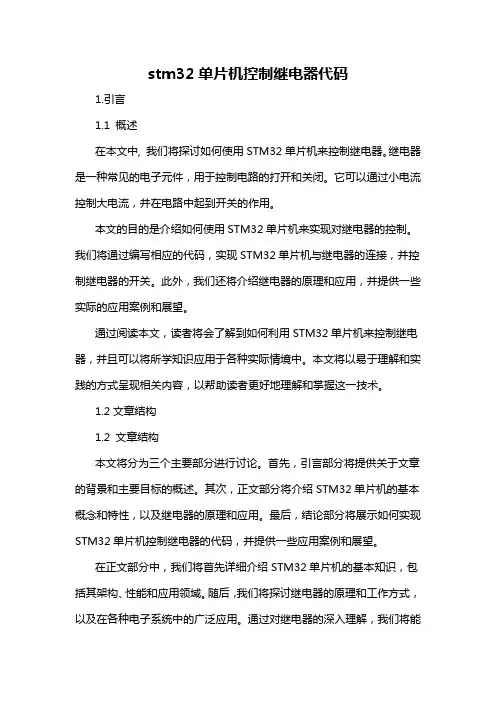

stm32单片机控制继电器代码1.引言1.1 概述在本文中, 我们将探讨如何使用STM32单片机来控制继电器。

继电器是一种常见的电子元件，用于控制电路的打开和关闭。

它可以通过小电流控制大电流，并在电路中起到开关的作用。

本文的目的是介绍如何使用STM32单片机来实现对继电器的控制。

我们将通过编写相应的代码，实现STM32单片机与继电器的连接，并控制继电器的开关。

此外，我们还将介绍继电器的原理和应用，并提供一些实际的应用案例和展望。

通过阅读本文，读者将会了解到如何利用STM32单片机来控制继电器，并且可以将所学知识应用于各种实际情境中。

本文将以易于理解和实践的方式呈现相关内容，以帮助读者更好地理解和掌握这一技术。

1.2文章结构1.2 文章结构本文将分为三个主要部分进行讨论。

首先，引言部分将提供关于文章的背景和主要目标的概述。

其次，正文部分将介绍STM32单片机的基本概念和特性，以及继电器的原理和应用。

最后，结论部分将展示如何实现STM32单片机控制继电器的代码，并提供一些应用案例和展望。

在正文部分中，我们将首先详细介绍STM32单片机的基本知识，包括其架构、性能和应用领域。

随后，我们将探讨继电器的原理和工作方式，以及在各种电子系统中的广泛应用。

通过对继电器的深入理解，我们将能够更好地理解STM32单片机控制继电器的代码实现过程，并加深对其应用的认识。

在结论部分，我们将给出一份实现STM32单片机控制继电器的代码示例，以帮助读者更好地理解如何利用STM32单片机实现对继电器的控制。

此外，我们还将提供一些实际应用案例，展示继电器在各种领域中的重要作用，并展望未来其在智能控制系统中的潜在应用。

通过本文的阅读，读者将能够掌握STM32单片机控制继电器的基本技术，并了解其在各种实际场景中的应用前景。

通过以上的分析和讨论，本文将全面介绍STM32单片机控制继电器的相关知识和技术，为读者提供一份系统而全面的指南。

用单片机控制继电器用单片机控制继电器2010-05-2516:13首先看看继电器的驱动这是典型的继电器驱动电路图,这样的图在网络上随处可以搜到,并且标准教科书上一般也是这样的电路图为什么要明白这个图的原理?单片机是一个弱电器件,一般情况下它们大都工作在5V甚至更低.驱动电流在mA级以下.而要把它用于一些大功率场合,比如控制电动机,显然是不行的.所以,就要有一个环节来衔接,这个环节就是所谓的"功率驱动".继电器驱动就是一个典型的、简单的功率驱动环节.在这里,继电器驱动含有两个意思:一是对继电器进行驱动,因为继电器本身对于单片机来说就是一个功率器件;还有就是继电器去驱动其他负载,比如继电器可以驱动中间继电器,可以直接驱动接触器,所以,继电器驱动就是单片机与其他大功率负载接口.这个很重要,因为,一直让我们的电气工程师(我指的是那些没有学习过相应的电子技术的)感到迷惑不解的是:一个小小的芯片,怎么会有如此强大的威力来控制像电动机这样强大的东西?怎么样理解这个电路图?要理解这个电路,其实也比较容易.那么请您按照我的思路来,应该没有问题:首先的,里面的三极管很重要.三极管是电子电路里很重要的一个元件.怎么样理解三极管呢?简单的来说三极管有两个作用一个是放大作用,一个是开关作用.(严格来讲开关作用是放大作用的极限情况,不过没关系,把两者分开,更便于理解它的工作原理).在这里,我们只了解它跟本电路有关的开关作用.首先把三极管想成一个水龙头.上面的Vcc就是水池,继电器是一个水轮机,下面的GND是比水池低的任何一点.刚才说过,三极管就是水龙头,它的把手就是那个带有电阻的引脚.现在,单片机的某一个需要控制这个继电器电路的输出引脚就是一只"手",当单片机的这个引脚输出低电平的时候,就像"手"在打开三极管"水龙头",水就从上往下流,继电器"水轮机"就开始转起来了.反之,如果是输出高电平,"手"就开始关"水龙头",继电器"水轮机"因为没有水流下来,就会停止.这就是三极管的开关作用.简单的理解和记忆就是:三极管是一个开关器件,其实你真的可以将它看成是一个开关,只不过它不是用手来控制,而是用电压(电流)来控制的,因此,三极管有些时候也被称做电子开关(与机械开关相区别).图上还有一个东西,是保护二极管,如果不需要深入理解的话,你大可不必追就为什么有它存在,但是一定得记住,只要是用三极管驱动继电器的场合,一般都有它的存在.需要特别注意的是它的接法:并联在继电器两端阴极一定是接Vcc【电子制作实验室-转】这里我们先要安装好51试验板上的两个轻触按钮开关，我们采用的是独立式按钮开关，也就是说将开关直接连接到电源的地和单片机的对应引脚之间，这里K1接到单片机的P3.6引脚，K2接到P3.7。

单片机继电器断电时间设置方法1.引言1.1 概述第1.1节概述单片机继电器断电时间设置方法是指针对单片机控制的继电器的断电时间进行设置的方法。

在电力控制系统中，继电器起到一个重要的作用，它负责将电路中的信号进行放大和分发，从而控制设备的开关状态。

而继电器的断电时间则是指继电器关闭的时间，也就是不再通电的时间。

断电时间的设置对于电力控制系统的正常运行至关重要。

在单片机控制的电路中，我们通常使用继电器来控制电路的开关状态。

在某些情况下，需要对继电器的断电时间进行精确的设置，以满足特定的需求。

例如，在一些需要精确控制的工业自动化系统中，需要仔细控制继电器的断电时间，以确保系统的稳定性和可靠性。

本文将详细介绍单片机继电器断电时间设置方法的要点和步骤，帮助读者了解如何准确设置继电器的断电时间。

我们将从以下几个方面进行讨论：单片机继电器的基本原理、断电时间的意义和影响因素、断电时间的设置方法和注意事项。

通过深入了解和掌握单片机继电器断电时间设置方法，读者将能够更好地理解和应用继电器控制技术，提高电路的可控性和稳定性。

这对于电力控制系统的设计和优化具有重要的意义。

接下来，我们将详细介绍文章的结构和内容安排。

1.2 文章结构文章结构：本文将分为引言、正文和结论三个部分来探讨单片机继电器断电时间设置方法。

引言部分将对本文的概述、文章结构和目的进行介绍。

正文部分将针对单片机继电器断电时间设置方法的要点展开讨论。

具体而言，将重点探讨以下两个要点：2.1 单片机继电器断电时间设置方法要点1在本部分，我们将介绍第一个关键要点，包括如何在单片机中设置继电器的断电时间。

我们将探讨不同的方法和技巧，以帮助读者更好地理解和应用这个设置方法。

2.2 单片机继电器断电时间设置方法要点2在本部分，我们将介绍第二个关键要点，包括如何在单片机中设置继电器的断电时间。

我们将进一步讨论不同的设置方式、参数和注意事项，以帮助读者更好地掌握这一设置方法的实际应用。

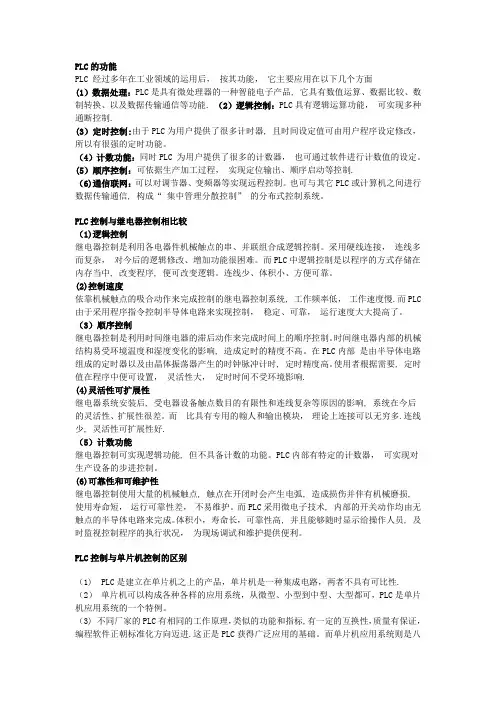

PLC的功能PLC 经过多年在工业领域的运用后，按其功能，它主要应用在以下几个方面(1）数据处理：PLC是具有微处理器的一种智能电子产品, 它具有数值运算、数据比较、数制转换、以及数据传输通信等功能.（2）逻辑控制：PLC具有逻辑运算功能，可实现多种通断控制.(3）定时控制:由于PLC为用户提供了很多计时器, 且时间设定值可由用户程序设定修改，所以有很强的定时功能。

（4）计数功能：同时PLC 为用户提供了很多的计数器，也可通过软件进行计数值的设定。

(5）顺序控制：可依据生产加工过程，实现定位输出、顺序启动等控制.（6)通信联网：可以对调节器、变频器等实现远程控制。

也可与其它PLC或计算机之间进行数据传输通信, 构成“ 集中管理分散控制” 的分布式控制系统。

PLC控制与继电器控制相比较（1)逻辑控制继电器控制是利用各电器件机械触点的串、并联组合成逻辑控制。

采用硬线连接，连线多而复杂，对今后的逻辑修改、增加功能很困难。

而PLC中逻辑控制是以程序的方式存储在内存当中, 改变程序, 便可改变逻辑。

连线少、体积小、方便可靠。

(2)控制速度依靠机械触点的吸合动作来完成控制的继电器控制系统, 工作频率低，工作速度慢.而PLC 由于采用程序指令控制半导体电路来实现控制，稳定、可靠，运行速度大大提高了。

（3）顺序控制继电器控制是利用时间继电器的滞后动作来完成时间上的顺序控制。

时间继电器内部的机械结构易受环境温度和湿度变化的影响, 造成定时的精度不高。

在PLC内部是由半导体电路组成的定时器以及由晶体振荡器产生的时钟脉冲计时, 定时精度高。

使用者根据需要, 定时值在程序中便可设置，灵活性大，定时时间不受环境影响.(4)灵活性可扩展性继电器系统安装后, 受电器设备触点数目的有限性和连线复杂等原因的影响, 系统在今后的灵活性、扩展性很差。

而 比具有专用的翰人和输出模块，理论上连接可以无穷多.连线少, 灵活性可扩展性好.（5）计数功能继电器控制可实现逻辑功能, 但不具备计数的功能。

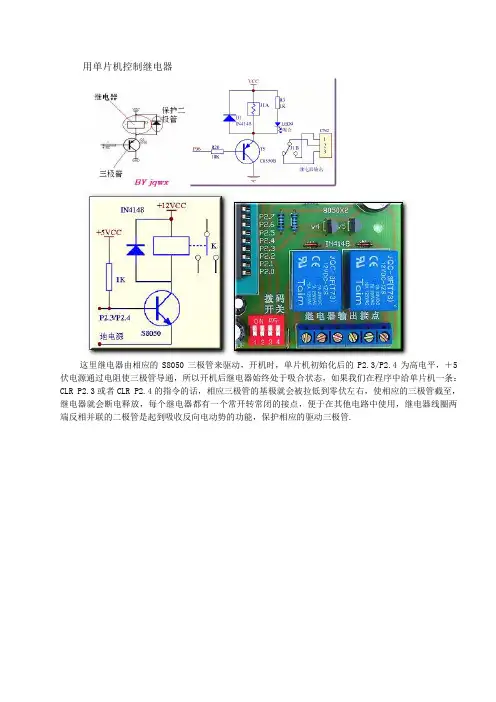

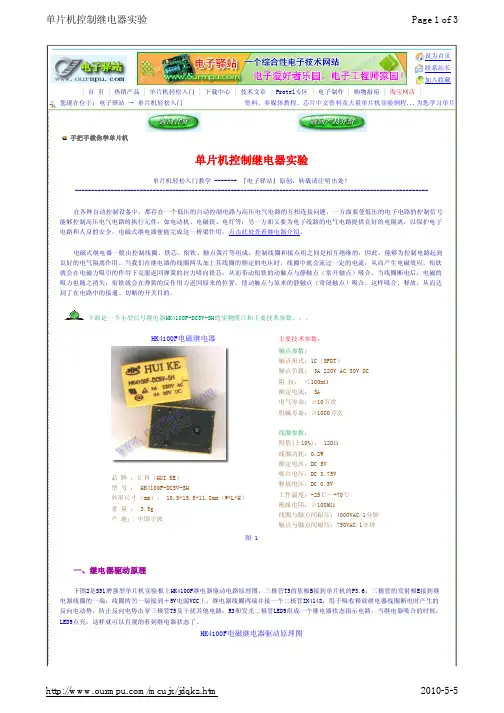

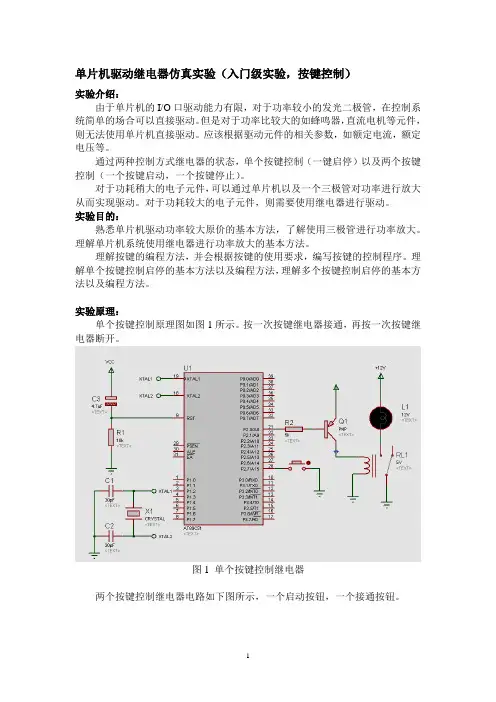

用单片机控制继电器这里继电器由相应的S8050三极管来驱动，开机时，单片机初始化后的P2.3/P2.4为高电平，＋5伏电源通过电阻使三极管导通，所以开机后继电器始终处于吸合状态，如果我们在程序中给单片机一条：CLR P2.3或者CLR P2.4的指令的话，相应三极管的基极就会被拉低到零伏左右，使相应的三极管截至，继电器就会断电释放，每个继电器都有一个常开转常闭的接点，便于在其他电路中使用，继电器线圈两端反相并联的二极管是起到吸收反向电动势的功能，保护相应的驱动三极管.51单片机驱动继电器电路1.基本电路如右图。
