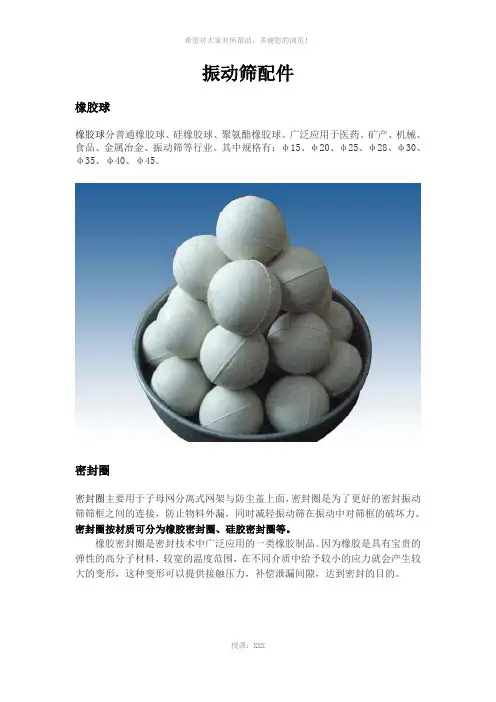

振动筛配件橡胶球橡胶球分普通橡胶球、硅橡胶球、聚氨酯橡胶球。
广泛应用于医药、矿产、机械、食品、金属冶金、振动筛等行业。
其中规格有:φ15、φ20、φ25、φ28、φ30、φ35、φ40、φ45。
密封圈密封圈主要用于子母网分离式网架与防尘盖上面,密封圈是为了更好的密封振动筛筛框之间的连接,防止物料外漏,同时减轻振动筛在振动中对筛框的破坏力。
密封圈按材质可分为橡胶密封圈、硅胶密封圈等。
橡胶密封圈是密封技术中广泛应用的一类橡胶制品。
因为橡胶是具有宝贵的弹性的高分子材料,较宽的温度范围,在不同介质中给予较小的应力就会产生较大的变形,这种变形可以提供接触压力,补偿泄漏间隙,达到密封的目的。
硅胶密封胶圈制造成本比较高,但防油效果非常好,使用寿命比较长,并且符合国家食品和医药卫生标准,多用于食品、医药、铝银浆和各种油类过滤除杂上。
密封圈按形状可分为U型与V型两种。
1,U型密封件:可塑性极强,具有良好的弹性和抗压缩变形、耐老化,是旋振筛(三次元振动筛)的必配件之一,主要安装在网架与子母筛外侧,起到密封,缓冲、防震,防滑,防尘等问题。
U型密封件按材质分类:天然橡胶、食品级硅胶、耐高温硅胶、聚氨酯等材质。
型号可分为:φ400、φ600、φ800、φ1000、φ1200、φ1500、φ1800等,特殊型号可定做。
2,V型密封件:主要安装在振动筛的底框与振动体和振动筛上框与防尘盖接触部分的密封介质,主要起到密封、缓冲、减震的作用,密封件具有弹性、绝缘性、不透水和空气的特点。
V型密封条:是振动筛中重要的部件之一,同筛网一样为易损件,如果安装在机械上不经常拆卸,使用寿命在半年以上,拆卸的次数越多,就越容易损坏。
筛网木质筛框木质筛框一般用于直线振动筛,它方便更换筛网,还可以添加弹跳球,增加透网率,有效防止筛网堵塞,适合粉状物料的筛分。
木质网架三优势:1、成本优势:直线振动筛使用木质网架会使制造成本大大降低。
相较铁框网架而言,制造成本可降低10%。
振动筛的应用及详细参数振动筛主要用于物料的分级和分离,广泛应用于矿山、建材、冶金、化工、食品、轻工、医药、煤炭等行业。
在这些行业中,振动筛可以根据物料的颗粒大小将其分为不同尺寸的颗粒,实现物料的分类或去除杂质等操作,从而满足生产工艺的要求。
振动筛的主要参数包括以下几个方面:1.筛面尺寸:振动筛的筛面尺寸决定了其处理能力和筛分效果。
通常情况下,筛面尺寸越大,处理能力越大,但筛分效果可能会稍差。
2.筛网孔径:振动筛的筛网孔径可以根据物料的要求进行选择,一般根据物料的颗粒大小来确定。
筛网孔径越小,能够筛分的颗粒尺寸范围越小。
3.激振力和振幅:振动筛通过激振力和振幅的调节来改变物料在筛面上的运动状态,从而实现不同的筛分效果。
激振力和振幅的大小对于筛分效果有着重要的影响,一般根据物料性质和筛分要求来选择合适的参数。
4.处理能力:振动筛的处理能力是指单位时间内处理的物料量,通常以吨/小时来表示。
处理能力的大小和振动筛的尺寸、筛面尺寸、筛网孔径等参数有关。
5.筛分效率:筛分效率是指振动筛在完成物料筛分过程中所达到的物料分级的准确程度,通常以百分比来表示。
筛分效率的高低直接影响到产品的质量,一般情况下,筛分效率越高,代表着产品中杂质和颗粒不合格率越低。
6.功率:振动筛的功率是指其工作时所需要的电力或机械动力。
功率的大小与振动筛的结构、处理能力等参数有关。
除了以上详细参数,还有一些其他的参数也会涉及到振动筛的应用,例如筛分面积、物料粘度、物料湿度等。
根据具体的应用需求,还可以选择配备不同的附件和附属设备,如进料装置、出料装置、振动电机等,进一步满足生产工艺的要求。
总结起来,振动筛作为一种广泛应用的分离设备,在不同行业中有着各种不同的应用需求。
通过合理选择振动筛的参数,可以实现高效、准确的物料分级和分离,提高生产效率和产品质量。
圆振动筛标准一、筛网尺寸和材料1.筛网尺寸应符合设计要求,一般情况下,筛网尺寸应根据物料粒度、产量和筛分效率等因素进行确定。
2.筛网材料应选择具有高强度、耐磨损、耐腐蚀等性能的材料,如不锈钢、尼龙等。
二、筛箱刚度1.筛箱应具有足够的刚度,以确保在振动过程中不易变形,从而提高筛分效率。
2.筛箱的刚度可以通过采用高强度材料、增加支撑结构等方式来提高。
三、筛箱支撑方式1.筛箱的支撑方式应合理,以保证筛网在振动过程中的稳定性。
一般采用弹性支撑,如弹簧、减震器等。
2.支撑方式的选用应根据设备结构、物料特性和生产要求等因素进行确定。
四、筛网振动特性1.筛网的振动特性应符合设计要求,一般情况下,振动频率和振幅应根据物料特性和生产要求等因素进行确定。
2.筛网振动特性可以通过调整振动电机转速、激振力等方式进行调节。
五、筛箱减震性能1.筛箱应具有良好的减震性能,以降低设备在运行过程中的噪音和振动。
2.减震性能可以通过采用减震材料、优化结构设计等方式来提高。
六、筛网更换和维护要求1.筛网更换和维护应按照规定的要求进行,以保证设备的正常运行和使用寿命。
2.一般情况下,筛网应定期检查、清理或更换,以保证筛分效率和产品质量。
3.维护要求包括定期检查轴承、齿轮等部件的磨损情况,更换损坏部件,清理设备积尘等。
七、安全防护要求1.设备应设有安全防护装置,以防止人员或设备在运行过程中受到伤害。
2.安全防护装置应定期检查和维护,以保证其有效性。
3.设备周围应设有安全警示标志和隔离措施,以防止无关人员进入设备运行区域。
振动筛软连接安全操作及保养规程振动筛是一种常用的筛选设备,广泛应用于化工、医药、食品、环保等行业中的各种粉体、颗粒状材料的筛选、分级、干燥等工艺过程中。
而软连接作为振动筛的重要部件,其安全操作和保养应引起重视。
下面将为大家介绍振动筛软连接的安全操作和保养规程。
1. 安全操作1.1 确认安装连接正确振动筛的软连接安装需要满足一定的要求,如连接应紧固、连接角度应符合要求等。
在操作振动筛时,必须要确认软连接的连接正确,避免因软连接连接不良或连接角度不对导致事故发生。
1.2 检查密封性能软连接的密封性能对振动筛的运行稳定性有着很大的影响。
在使用振动筛时,必须要检查软连接的密封性能,确保密封良好,避免出现粉尘飞扬、材料泄漏等现象,同时保证振动筛的运行质量。
1.3 避免负载过大振动筛的负载过大是造成软连接损坏的主要原因之一。
因此,在振动筛运行时,必须要注意避免负载过大的情况,遵守振动筛的使用规定,避免过度使用和滥用。
1.4 避免过度振荡过度振荡也是软连接损坏的一个主要原因。
在振动筛运行过程中,应注意避免过度振荡,控制振荡幅度在合理范围内,减小软连接的振荡程度,保护软连接不被过度振荡损坏。
1.5 定期检查软连接在振动筛运行过程中,必须定期检查软连接的状态,确保软连接没有变形、破损等情况,随时更换损坏的软连接,避免因软连接损坏导致的设备事故。
2. 保养规程2.1 定期维护软连接软连接作为振动筛的重要部件,其定期维护和保养非常重要。
在使用振动筛过程中,必须按照规定对软连接进行定期维护和保养,如清洗软连接、涂抹润滑油等,保证软连接的使用寿命。
2.2 正确保管软连接振动筛的运行离不开软连接的支持,因此在存放软连接的时候,必须正确保管软连接,避免软连接受到过度挤压和外界冲击,导致软连接变形、破损等情况发生。
2.3 采取防腐措施软连接长期处于高温、潮湿等环境中,很容易导致腐蚀。
为了延长软连接的使用寿命,必须采取相应防腐措施,如对软连接表面进行油漆处理、涂抹防腐涂料等。
振动筛的选型资料振动筛是一种常用的筛分设备,广泛应用于粮食加工、化工、医药、冶金、矿山等行业。
在选择振动筛时,需要考虑到各种因素,包括物料特性、产量要求、筛网尺寸、筛分效率等。
以下是关于振动筛的选型资料的建议,包括振动筛的基本原理、选型指南和案例分析等内容,总字数超过1200字。
一、振动筛的基本原理振动筛是通过振动力将物料在筛面上进行筛分的设备。
其基本原理是通过振动发生器产生的振动力将物料推动到筛面上,然后通过筛网的筛孔将物料分为不同的颗粒大小。
振动筛的振动源可以是振动电机或者振动器,其振动频率和振幅可调节。
二、振动筛的选型指南1.物料特性:物料的粒度分布、湿度、黏度等特性是选择振动筛的重要考虑因素。
不同的物料对振动筛的要求不同,如粒度较大的物料适合使用较大的筛孔,湿度较高的物料适合使用防堵设计的振动筛等。
2.产量要求:根据生产线的产量要求来选择振动筛的尺寸和筛面面积。
大产量的生产线需要选用大型振动筛,而小产量的生产线可以选择小型振动筛。
3.筛网尺寸:根据需要筛分的颗粒大小范围来选择适合的筛网尺寸。
筛网尺寸一般通过筛孔直径表示,可以根据粒度分布曲线和生产要求来确定合适的筛网尺寸。
4.筛分效率:振动筛的筛分效率取决于振动频率、振幅、筛网清洁程度和物料粒度等因素。
选择合适的振动频率和振幅,以及保持筛网清洁可以提高筛分效率。
5.设备维护和清洁:在选型过程中需要考虑到设备的维护和清洁要求。
一些特殊的物料可能会导致振动筛易堵塞,需要选择防堵设计的振动筛或者增加清洗设备。
三、振动筛选型资料案例分析为了更好地理解振动筛的选型过程,以下是一个案例分析。
1. 物料特性:待处理物料为矿石,粒径范围较大(0.1-50mm),含有一定的湿度和黏度。
2.产量要求:生产线产量为10吨/小时。
3. 筛网尺寸:根据产品要求,需要100目的筛分,筛网孔径为0.15mm。
4.筛分效率:要求筛分效率在95%以上。
根据以上要求,可以选择一台筛面积为1平方米的振动筛。

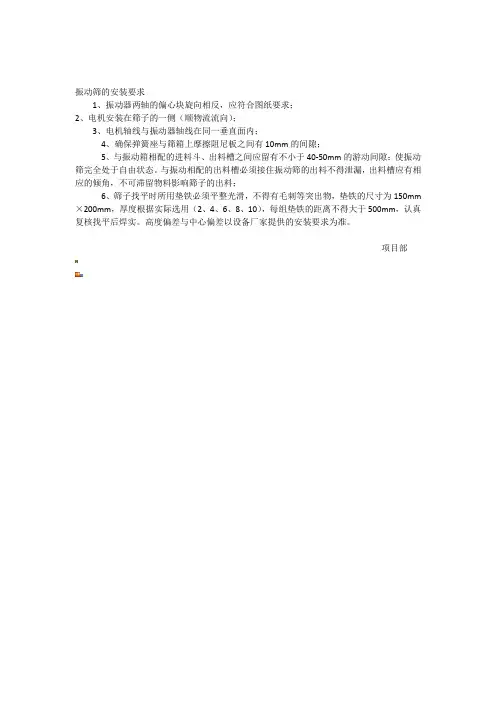

振动筛的安装要求
1、振动器两轴的偏心块旋向相反,应符合图纸要求;
2、电机安装在筛子的一侧(顺物流流向);
3、电机轴线与振动器轴线在同一垂直面内;
4、确保弹簧座与筛箱上摩擦阻尼板之间有10mm的间隙;
5、与振动箱相配的进料斗、出料槽之间应留有不小于40-50mm的游动间隙;使振动筛完全处于自由状态。
与振动相配的出料槽必须接住振动筛的出料不得泄漏,出料槽应有相应的倾角,不可滞留物料影响筛子的出料;
6、筛子找平时所用垫铁必须平整光滑,不得有毛刺等突出物,垫铁的尺寸为150mm ×200mm,厚度根据实际选用(2、4、6、8、10),每组垫铁的距离不得大于500mm,认真复核找平后焊实。
高度偏差与中心偏差以设备厂家提供的安装要求为准。
项目部。
振动筛安装基础技术要求1. 振动筛的基础知识说到振动筛,嘿,那可真是工业界的小英雄啊!想象一下,摇摇晃晃的筛子,像个跳舞的演员,把那些杂质和颗粒分得清清楚楚,简直是大显身手。
不过,要想让它发挥最大作用,咱们得先做好基础工作。
没错,就是安装!如果基础不稳,振动筛再厉害也会“东倒西歪”,可就真是“自讨苦吃”了。
1.1 基础的选择首先,选择合适的基础材料是至关重要的。
说白了,基础得坚固,不然它可承受不住振动的“轰炸”。
一般来说,混凝土是个不错的选择,耐磨又稳固,简直就是“如山如岳”。
当然,具体选择啥材料,还得看现场的情况。
别小看了这个,基础选不好,振动筛就像一条在沙滩上跳舞的鱼,哪有好果子吃!1.2 基础的尺寸基础的尺寸也是不能马虎的,得根据振动筛的型号和使用条件来定。
你可不能随随便便,随便一挖就行。
一般来说,基础的深度要超过冰冻层,确保不受季节变化的影响。
这样才能做到“稳如泰山”,给振动筛提供一个舒适的“家”。
2. 安装过程中的注意事项接下来说说安装过程中的一些小细节,这些可是决定成败的关键哦!有些细节看似不重要,但“细节决定成败”,真不是空穴来风。
2.1 水平调整在安装时,水平调整可是第一要务。
大家都知道,振动筛工作时,必须保持水平,才能保证筛分效果。
用水准仪或者水平尺仔细测量,确保每一个角落都在同一水平线上。
这时候,可能有人会想:“哎呀,反正也不是做建筑,没必要这么较真吧?”别小看这个小动作,好的开始是成功的一半,咱们可不能让筛子“扭扭捏捏”!2.2 固定螺栓再来说说固定螺栓。
每一个螺栓都像是一颗“定心丸”,确保振动筛在工作时不会“开小差”。
安装时,一定要按照厂家提供的扭矩标准来拧紧,过紧或过松都不行。
就像喝酒,喝得刚刚好才会舒服,喝多了就“醉生梦死”,这道理一样的。
3. 安装后的检查与维护安装完成后,别急着欢庆,接下来的检查也是必不可少的。
别以为这是一种多余的程序,检查能避免许多潜在的问题,简直是“未雨绸缪”。

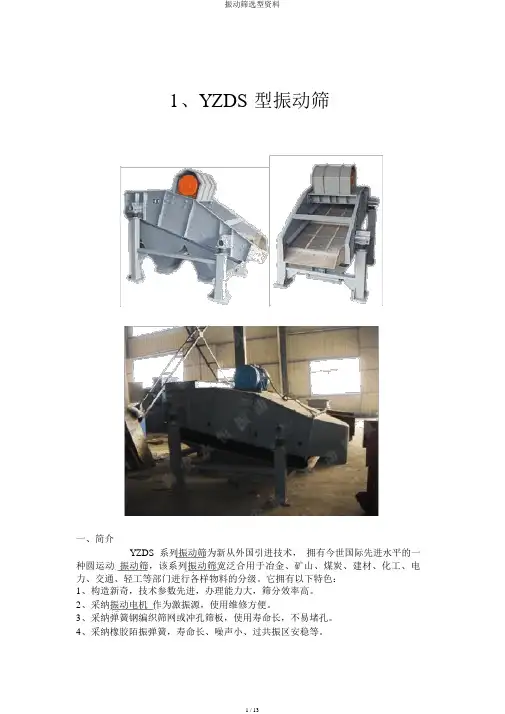

1、YZDS型振动筛一、简介YZDS系列振动筛为新从外国引进技术,拥有今世国际先进水平的一种圆运动振动筛,该系列振动筛宽泛合用于冶金、矿山、煤炭、建材、化工、电力、交通、轻工等部门进行各样物料的分级。
它拥有以下特色:1、构造新奇,技术参数先进,办理能力大,筛分效率高。
2、采纳振动电机作为激振源,使用维修方便。
3、采纳弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔。
4、采纳橡胶陌振弹簧,寿命长、噪声小、过共振区安稳等。
二、构造与型号1、筛箱筛箱是筛机的承裁零件,由侧板、承料板、出科柜、联接梁主梁,保护板等组合而成的套体构造,用以传达激振力,拥有足够的强度和刚度。
2、惯性电机采纳 ZG系列振动电机作为振源,它利用两头轴伸偏爱块旋转产生的离心力获得额定激振 P。
每组偏爱块由固定偏爱块和活动偏爱块构成,只需改变活动偏爱块对固定偏爱块在圆周方向的相对地点,使能够改变偏爱块的合成偏爱距,从而调整激振力的大小,使用时可依据现场需要,调理激振力到所需地点,如表 1 所示。
4、橡胶簧用邵氏硬度为 50 和 60 的丁晴橡胶作振动系统的弹性元件易于变形,能有效地抗压、抗剪、抗扭、内阻大。
非线性的刚度特征,使其经过共振区时,振幅扩大较金属簧小得多,使用寿命长,在合理的频次比下工作,振动成效很好。
5、支座用型钢焊成,作为振动质体的支撑,构造能保证足够的强度与刚度,能合理安置弹性元件,便于安装与保护。
三、工作原理YZDS系列振动筛为单铀圆运动惯性振动筛,它是利用惯性电机工作时,偏爱块产生的惯性力迫使筛箱产生振动,使加到筛机筛面上的物料产生投掷运动,从而使必定粒度的物料颗粒透过筛孔,实现筛分操作。
因为激据器部署在筛箱重心的上方故筛箱两头椭圆长轴成正八字形,且结料端椭圆长轴的上端朝向排料方向,有益于给到箱机上的物料快速敬开* 而诽料端椭圆长轴上端逆着排科方向,减低物料运动速度,有益于难筛物料透筛且圆弧状的筛面又增大了筛机的有效面积,从而能够提升其办理能力。
振动筛如何根据物料的特性取用合适的筛网三元旋振筛子母式结构由子网、母网和网架3部分组成。
筛网为2层迭层结构,其中下面1层为粗筛布,主要起支撑作用,上面1层为细筛布,起筛分作用。
而SZF系列轻型直线振动筛每层一般由子网、母网、网格、最下层承托网/板组成。
众所周知筛网是易损件,要经常更换,有的甚至2-3天就要更换一次,那么客户在选购振动筛时到底应如何选择筛网呢?一般有以下两种方式:1、根据客户的需求和行业需求确定筛网标准2、根据客户的筛分物料判定筛网的丝径和孔径;例如,客户的筛分需求为去杂,那么他的筛网孔径的要求就不是主要的,主要的是根据机型和物料选择筛网的丝径和孔径。
案例一:大豆蛋白,此种物料筛分的目的是大多是去除大杂和结块,所以对筛网的目数要求就是一个粗略数字概念,另外此种物料对筛网的磨损非常小,客户每幅筛网可以使用3—6个月仍可完好无损,但是客户对产量非常重视。
这时选用筛网的质量标准就很重要;首选标准:孔径0.3mm 丝径0.112mm 筛网目数:61.7目(此标准筛网的有效筛分面积:53%);第二方案:取用孔径:0.28mm 丝径0.14mm 筛网目数:60.5目(此标准筛网的有效筛分面积:44%);第三方案:取用孔径:0.25mm 丝径0.16mm 筛网目数:62目(此标准筛网的有效筛分面积:37%);同样物料、同样的备选用不同标准的筛网产生的有效筛分面积可依次类推,同时台时产量也可以类推....案例二:客户筛分物料为水产饲料的原料(该物料为面粉、骨粉等水产饲料添加剂组成,比重为0.8,是几乎没有流动性的油性产品,用来制作破碎水产和膨化水产饲料等),筛分的需求为去除大杂和结块,一般取用12目—20目就可以达到下道工序需求,产量需求较大,使用机型为SZF系列直线振动筛,因客户的设备一般放置高位平台上,换筛网的难易程度与便捷性是我们满足需求的重点,为了减少更换筛网的频率,筛网的丝径选择是越粗越好。
振动筛技术配置规范一、设计原则1、振动筛采用椭圆或直线运动轨迹。
处理量≥60 L/s,满足正常使用200目以上筛布。
2、振动筛电机为短杆或长杆防爆激振电机。
同一系列的振动筛应采用同一电机厂家、同一规格型号的激振电机,并通用互换,宜采用激振力可调激振电机。
3. 使用时间:振动筛不低于8 年。
4、焊接件焊接及检验标准执行国内 JB/T 5943-1991《工程机械焊接件通用技术条件》的相关规定。
两联和三联振动筛,应将振动筛与振动筛缓冲罐制造为一整体,以便安装与运输;振动筛缓冲罐宽度一般为400mm,高度一般为1500mm。
两联振动筛底座尺寸一般为L≤3000mm(振动筛长度方向)、W≤4000mm(振动筛宽度方向);三联振动筛底座尺寸一般为L≤3000mm、W≤6000mm。
满足现场使用要求和探井安放录井工具的要求。
5、筛分系统宜选用通用型快装板框筛网,要求筛网自身强度高,互换性强、安装拆卸方便,筛网规格为 1165mm×585mm×40 mm,出厂一般配备80目以上筛网(或按需配置)。
也可采用勾边筛网,筛网规格:1130×780 mm。
6、筛网与筛床必须使用扣压式安装的全密封结构,密封胶条耐温≥120℃,耐油基泥浆,耐腐蚀性,同时保证密封良好;橡胶件采用耐油橡胶件(丁晴橡胶)并提供第三方证书。
7、不锈钢防飞溅系统,在不影响设备维护的基础上很好的解决钻井液的飞溅问题,保证设备运行现场的清洁舒适。
8、振动筛倾角调节装置采用机械或液压调节装置,实现无级调节,可根据需要动态调节筛箱倾角,以适应不同钻井工况的需要。
9、筛网张紧方式,优先采用楔块快速压紧,可采用螺旋快速张紧装置,筛网更换不超过2分钟/张,宜直接在筛箱外侧拆卸。
10、电机及控制电路符合防爆要求。
所有电器设备电源为:380V、50Hz,接线采用三相四线制,TN-S接地型式。
防爆级别:Exd II BT4;防护等级:IP55;绝缘等级:155级;电机接线盒的出线口、控制箱进出线口均自带隔爆格兰(黄铜镀镍材料);电机厂家提供合格证、防爆证和IEC证。

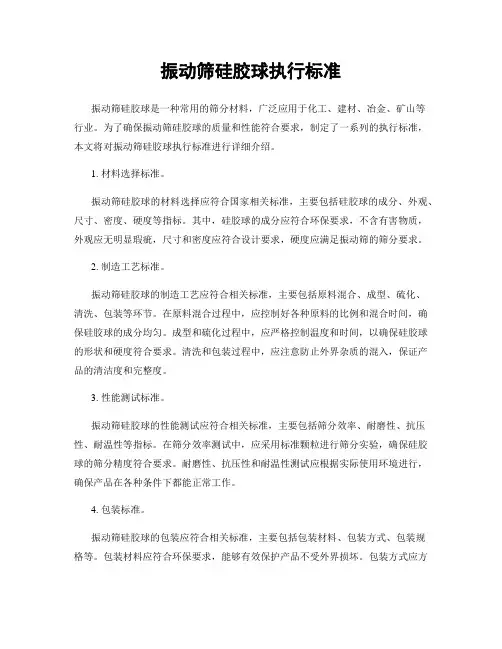

振动筛硅胶球执行标准振动筛硅胶球是一种常用的筛分材料,广泛应用于化工、建材、冶金、矿山等行业。
为了确保振动筛硅胶球的质量和性能符合要求,制定了一系列的执行标准,本文将对振动筛硅胶球执行标准进行详细介绍。
1. 材料选择标准。
振动筛硅胶球的材料选择应符合国家相关标准,主要包括硅胶球的成分、外观、尺寸、密度、硬度等指标。
其中,硅胶球的成分应符合环保要求,不含有害物质,外观应无明显瑕疵,尺寸和密度应符合设计要求,硬度应满足振动筛的筛分要求。
2. 制造工艺标准。
振动筛硅胶球的制造工艺应符合相关标准,主要包括原料混合、成型、硫化、清洗、包装等环节。
在原料混合过程中,应控制好各种原料的比例和混合时间,确保硅胶球的成分均匀。
成型和硫化过程中,应严格控制温度和时间,以确保硅胶球的形状和硬度符合要求。
清洗和包装过程中,应注意防止外界杂质的混入,保证产品的清洁度和完整度。
3. 性能测试标准。
振动筛硅胶球的性能测试应符合相关标准,主要包括筛分效率、耐磨性、抗压性、耐温性等指标。
在筛分效率测试中,应采用标准颗粒进行筛分实验,确保硅胶球的筛分精度符合要求。
耐磨性、抗压性和耐温性测试应根据实际使用环境进行,确保产品在各种条件下都能正常工作。
4. 包装标准。
振动筛硅胶球的包装应符合相关标准,主要包括包装材料、包装方式、包装规格等。
包装材料应符合环保要求,能够有效保护产品不受外界损坏。
包装方式应方便运输和存储,包装规格应根据产品的尺寸和重量进行合理设计,以减少运输成本和损耗。
5. 质量控制标准。
振动筛硅胶球的质量控制应符合相关标准,主要包括原料采购、生产过程监控、成品检验等环节。
原料采购应选择正规厂家,严格把关原料质量。
生产过程中应加强监控,及时发现和解决问题。
成品检验应全面、严格,确保产品质量稳定。
总结。
振动筛硅胶球执行标准的制定和执行,对于保障产品质量和用户体验至关重要。
只有严格遵循执行标准,才能生产出高质量的振动筛硅胶球,满足用户的需求。
直线振动筛选型指南首先,选型时需要根据筛分要求确定筛网尺寸。
筛网尺寸决定了物料筛分的粒度范围,一般根据物料的粒度分布曲线和筛选要求来选择合适的筛网尺寸。
如果物料的颗粒度分布范围较宽,可以选择多层筛网结构,实现粗细分离。
其次,考虑物料特性选择合适的筛孔形状和材质。
直线振动筛选机常用的筛孔形状有方孔、圆孔、长方孔等,可以根据物料的性质和筛分要求来选择。
另外,筛网的材质也很重要,一般常用的材质有钢丝、聚氨酯、橡胶等,需要根据物料的酸碱性、湿度等特性来选择。
再次,根据筛分效率和处理能力确定振动参数。
直线振动筛选机的振动参数影响筛分效果和处理能力,主要包括振动力、振动频率和振动轨迹等。
振动力过大容易造成筛网损坏,振动力过小则可能导致筛分效率低。
振动频率和振动轨迹也会影响筛分效率和物料在筛板上的分布。
因此,需要根据实际情况选择合适的振动参数。
再者,根据生产工艺和占地面积选择适合的型号和结构形式。
直线振动筛选机有单层、双层、三层及多层结构形式,通过增加筛层可以实现更细的筛分粒度。
选择适合的型号和结构形式,需要综合考虑工艺要求、处理能力和占地面积等因素。
最后,选型时还要考虑设备的性能稳定性、使用寿命和维护方便性等因素。
设备的性能稳定性直接关系到生产效率和产品质量,因此需要选择品牌优良、质量可靠的设备。
使用寿命和维护方便性也是选型时需要考虑的重要因素,需要选择易维护、易更换易损件的设备,以减少维修和更换成本。
总之,直线振动筛选机的选型需要根据物料特性、筛分要求、生产工艺等综合考虑,选择合适的筛网尺寸、筛孔形状和材质、振动参数、型号和结构形式以及设备的性能稳定性、使用寿命和维护方便性等因素,以达到最佳的筛分效果和经济效益。
振动筛软连接的选用
振动筛是粉体行业广泛使用的一种分离设备,按照运动轨迹振动筛可以分为直线筛,圆形筛,椭圆筛等。
振动筛处的软连接的选用需要尤其注意以下几点:
1)由于振动筛不停的振动、摆动,软连接不断的承受着拉伸,压缩,其受到的磨损比静止处要大得多,因此要求选用的材料有较高的强度和耐疲劳性能。
2)确定软连接的长度非常关键。
太长或者太短都回加剧磨损,影响使用寿命。
软连接的长度太短,则受力太大;长度太长,则软连接会和自身摩擦。
一般建议软连接的长度=安装长度+100mm,安装长度一般由振动筛厂商提供。
例如对阿盖尔
(Agailler)的摇摆筛,其安装长度建议为1.5D,D为进出口直径。
3)对于某些需要经常停机检查筛网的振动筛,选用mole fitting快装软连接,可以实现快速安装,减少检查所需时间,提高生产运行效率。
振动筛的参数选择摘要小结了振动筛的参数,目的是使振动筛获得最佳的使用效果。
所用方法可成为参考。
关键词振动筛;参数;选择方法振动筛的使用寿命受很多因数影响,如振动筛的振动强度、结构尺寸及形状、零、部件用的材料及制造工艺、物料的性质和作业的环境等等。
要保证其在高温、高作业率、高粉尘等恶劣条件下正常运转。
这些对振动筛的参数都提出了较高的要求。
由于筛分过程是许多复杂现象和因素的综合,使筛分过程不宜用数学形式全面地描述。
本文小结了振动筛的参数的选择方法。
1 抛掷指数Kv:根据经验,依据所处理的物料性质而定,如下表。
由筛分所需理论和生产实践证明:1)颗粒粒度小于筛孔尺寸3/4的,称为“易筛粒”;2)颗粒粒度大于筛孔尺寸3/4的,称为“难筛粒”;3)颗粒的直径越接近筛孔尺寸,其透筛的困难就越大。
大多数采用中速抛掷指数[1.75-3.3]。
2 安装倾角α2.1概念筛面与水平面之间的夹角,称为α。
2.2选择α与振动筛的处理量及筛分效率有关。
优点:α加大,物料在筛面上的运动速度加快,处理量随之加大;缺点:物料在筛面上停留时间缩短,筛分效率降低。
1)物料分级和脱介等:α=00~100 ;2)直线振动筛:脱水:α=0°,必要时可为负;物料在50 mm以上时,α=5°~10°;物料在40 mm以下时:α=0°;脱泥、脱介、脱水时:α=-5°~0°。
3)圆振动筛:一般α=20°3 安装振动方向角β3.1概念振动方向线与筛面之间的夹角称为β。
3.2选择直线振动筛的取值为β=30~60°,对于国产直线振动筛一般全部取β=45°[2]。
原因如下:良好的适应性,最好的运动速度,较高的生产率。
4 振动强度k、振幅A、频率n工作频率和工作振幅一般由振动强度决定。
所以振动强度一经确定,就要选择合理的振幅和频率。
振幅由被筛物料的粒度和性质来选择。
分级作业:低频大振幅;脱水、脱介作业:高频小振幅;潮湿小颗粒黏性物料作业:低频大振幅。
振动筛的选择振动筛的选择原则:选择振动筛的原则是所选择的振动筛要节省空间、重量并且驱动的功率要小,因为筛选表面可以驱动并且发生振动。
同时还要保证旋转或脉动运动振幅要小,但振动筛的振动频率在通常情况下是要超过三千次每分钟的。
选择合适的振动显示屏:要确定显示屏供应商知道所有有关方面的使用细节。
离心力或组合频率振动(速度)以及振幅(投掷)等因素都可能影响到任何振动筛的正常工作。
此外,需要有一个正确的组合坡度和方向的轮换机制,这对于显示屏来说是至关重要的。
通常情况下,振动筛需要大开放、大振幅的显示屏。
如果投入太少的话,则这些材料可能出现木屐或楔形开口等情况。
增加投入以后,需要知道如何防止堵塞因为堵塞是不必要的,而且会增加日常轴承的磨损以及和降低筛选的效率。
单位时间内材料上升速率曲线都要通过整个屏幕,因此该处材料以较快的速率通过较薄的车床的同时需要用较高的效率来进行筛选。
当材料速度过快导致材料丝带被击穿并当材料到达屏幕布料开口处时出现最大倾斜角。
此时大量的优质材料通过屏幕的速度过快,从而导致效益不佳。
当一个现有的屏幕画面出现故障时,如果该屏幕的结构还适合于新的应用,这时应及时进行检查并询问供应商,看看是否有需要修改的地方。
操作者还可以通过供应商提供的下列资料得到良好的振动筛:•通过最高每小时吨数进行筛选,包括任何循环负荷或任何突然增加的进给速度。
•通过一个完整的粒度分析或对材料进行筛分分析,如果条件允许的话,最好使用估计分析法。
•材料的种类和每立方米重量失效的概率。
•各个筛板的预期断裂的情况。
•通过表面材料所携带的水分进行筛选,如果是潮湿的需要将水份晒干或添加一定数量的材料。
•特殊的操作要求或条件,例如温度、磨损情况、腐蚀情况或具有其他物理特性的材料、效率或产品的要求,确定筛选表面或安装问题,因为这将直接影响到屏幕尺寸的选择以及屏幕实际使用的能力。
一般的类型:振动筛可分为两大类:一类为机械振动型振动筛,另一类为电力振动型振动筛。
如何选择一个合适的直线振动筛型号目前,各行各业都已经离不开直线振动筛了,原因是直线振动筛处理量比其他振动筛较大,并且工作效率很高,工人使用方便。
但是,诚信振动发现有些客户朋友不太了解如何选择适合自己的直线振动筛。
那么选择直线振筛的方法步骤是什么呢?一、从物料的筛选方面入手每种需要被筛选的物料都有自己的独特的性质,所以要根据物料不同的性质选择适合筛分物料的直线振动筛1.直线振动筛在行业内被分为截然不认同的两种类型,非常容易分别。
第一种是矿用直线振动筛,主要用于钢厂、电厂、矿场等,所筛分的物料较大,比如原煤,块矿,石料等。
第二种是轻型振动筛,主要用于化工厂、食品等行业,所筛分的物料直径小,重量轻,比如化肥,木糖,石灰等。
2.然后根据物料的化学性质选择合适的直线振动筛。
如果应用于食品医药行业,需要选用不锈钢直线振动筛;如果物料物料很高,超过500摄氏度,需要选用铸造筛板。
振动筛筛板材质很多,需要选择合适材质的直线振动筛筛板。
3.最后根据物料直径的大小来选择。
在确定合适的材质以后,需要和生产厂家沟通并确定物料直径大小,新乡市诚信振动设备有限公司会帮助厂家根据物料的直径选择不仅适合,并且效率高的筛板孔径。
筛板材质和筛孔直径的选择需要大量经验的积累,诚信振动从事振动行业近20年,为无数客户解决各种各样的问题,所以,购买直线振动筛,选择诚信振动肯定没错。
二、根据处理量的需求选择合适的直线振动筛1.当所需处理量较小时,一些轻型直线振动筛可以选择木质框架,这样价格比较低并且满足需求;当所需处理量较大时,需要使用钢制框架,保证质量。
矿用直线振动筛用钢铁框架才可以满足使用。
2.根据直线振动筛大小和额定处理量选择合适功率的振动电机或者激振器。
诚信振动专业生产各种振动电机和激振器,并且诚信振动推出稀油激振器,为客户降低维修时间和金钱。
3.根据物料的性质和处理量需求选择不同的筛板角度。
一般厂家生产的直线振动筛可以处理理论上的物料,比较干燥,物料干净,物料程度较好的物料。
/jx_62.html
购买振动筛配件的注意事项
振动筛配件一般包括束环,橡胶锤,弹簧,网架,防磨损脚垫,布袋等等,它们影响着机器本身的运作和效率,而其使用寿命往往有限,需要根据使用情况定期更换。
由于振动筛大多根据客户需要而定制生产,国家对于具体的技术标准没有明确规定,各个厂家都是按照自己的技术标准生产的,所以在购买振动筛配件时必须把原配件的尺寸,材质等准确的报给厂家,以免造成不必要的损失。
在购买振动筛配件时需要注意以下几点:
1.尺寸
准确测量振动筛配件尺寸,保证其与机器能配套使用。
如内径,外径,形状(U形或者V形)
2.橡胶弹簧
采购该配件时须给厂家提供详细的数据,如尺寸,中心孔的大小等。
3.橡胶球
橡胶球一般有橡胶和硅胶两种材质供您选择,购买时请务必说明材质和直径。
4.旋振筛网架
网架一般需提供以下信息:内径和外径尺寸,空心网架还是实心网架,是否装有橡胶球,是否和框焊接为一体,是否有子母槽。
其他配件如防磨损脚垫,布袋也都是根据机器尺寸定做,布袋可以根据具体使用情况自行裁剪。
以上提供数据为必须需要的数据,如果有其他特别要求也可以向厂家提出,我们可以根据您的需要生产。
本文来源新乡大用/jx_62.html。
振动筛软连接的选用
振动筛是粉体行业广泛使用的一种分离设备,按照运动轨迹振动筛可以分为直线筛,圆形筛,椭圆筛等。
振动筛处的软连接的选用需要尤其注意以下几点:
1)由于振动筛不停的振动、摆动,软连接不断的承受着拉伸,压缩,其受到的磨损比静止处要大得多,因此要求选用的材料有较高的强度和耐疲劳性能。
2)确定软连接的长度非常关键。
太长或者太短都回加剧磨损,影响使用寿命。
软连接的长度太短,则受力太大;长度太长,则软连接会和自身摩擦。
一般建议软连接的长度=安装长度+100mm,安装长度一般由振动筛厂商提供。
例如对阿盖尔
(Agailler)的摇摆筛,其安装长度建议为1.5D,D为进出口直径。
3)对于某些需要经常停机检查筛网的振动筛,选用mole fitting快装软连接,可以实现快速安装,减少检查所需时间,提高生产运行效率。
