交变电流同步检测10

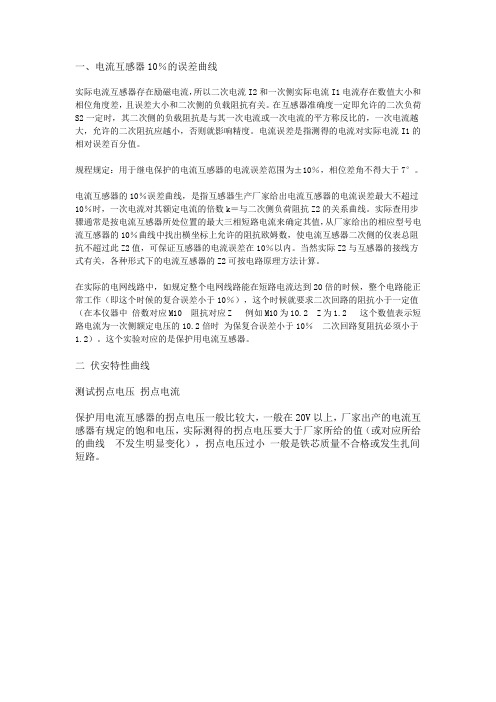

一、电流互感器10％的误差曲线实际电流互感器存在励磁电流，所以二次电流I2和一次侧实际电流I1电流存在数值大小和相位角度差，且误差大小和二次侧的负载阻抗有关。

在互感器准确度一定即允许的二次负荷S2一定时，其二次侧的负载阻抗是与其一次电流或一次电流的平方称反比的，一次电流越大，允许的二次阻抗应越小，否则就影响精度。

电流误差是指测得的电流对实际电流I1的相对误差百分值。

规程规定：用于继电保护的电流互感器的电流误差范围为±10％，相位差角不得大于7°。

电流互感器的10％误差曲线，是指互感器生产厂家给出电流互感器的电流误差最大不超过10％时，一次电流对其额定电流的倍数k＝与二次侧负荷阻抗Z2的关系曲线。

实际查用步骤通常是按电流互感器所处位置的最大三相短路电流来确定其值，从厂家给出的相应型号电流互感器的10％曲线中找出横坐标上允许的阻抗欧姆数，使电流互感器二次侧的仪表总阻抗不超过此Z2值，可保证互感器的电流误差在10％以内。

当然实际Z2与互感器的接线方式有关，各种形式下的电流互感器的Z2可按电路原理方法计算。

在实际的电网线路中，如规定整个电网线路能在短路电流达到20倍的时候，整个电路能正常工作（即这个时候的复合误差小于10％），这个时候就要求二次回路的阻抗小于一定值（在本仪器中倍数对应M10 阻抗对应Z 例如M10为10.2 Z为1.2 这个数值表示短路电流为一次侧额定电压的10.2倍时为保复合误差小于10％二次回路复阻抗必须小于1.2）。

这个实验对应的是保护用电流互感器。

二伏安特性曲线测试拐点电压拐点电流保护用电流互感器的拐点电压一般比较大，一般在20V以上，厂家出产的电流互感器有规定的饱和电压，实际测得的拐点电压要大于厂家所给的值（或对应所给的曲线不发生明显变化），拐点电压过小一般是铁芯质量不合格或发生扎间短路。

交变电流 测试题一、选择题1、在电能输送过程中，若输送的电功率一定，输电线电阻一定时，则在输电线上损耗的电功率（ ）A 、和输送电线上的电压降的平方成反比；B 、和输送电流的平方成反比；C 、和输送电线上的电压降的平方成正比；D 、和输送电流平方成正比。

2．一个按正弦规律变化的交变电流的 i -t 图象如图所示.根据 图象可以断定 （ ）A ．交变电流的频率 f =0.2 HzB ．交变电流的有效值I =14.1 AC ．交变电流瞬时值表达式 i =20sin0.02t AD ．在t =8T时刻，电流的大小与其有效值相等3．某交变发电机的感应电动势与时间的关系如图所示，如果其他条件不变仅使线圈的转速加倍，则交流电动势的最大值周期将分别变为（ ）A ．400V ，0.02sB ．200V ，0.02sC ．400V ，0.08sD ．200V ，0.08s4．如图所示的理想变匝器，n 1=1100匝，n 2=60匝，n 3=45匝，电源电压为220 V.如需要向用电器R 供应3 V 的电压，则 A.a 应接到d ，b 接到c B.a 应接到b C.a 应接到c ，b 接到d D.以上接法都不行 5．如图所示的电路中，当a 、b 端加直流电压时，L 1灯发光，L 2灯不亮；当加同样电压的交流电源时，L 1灯发光但较暗，L 2灯发光较亮.那么以下正确的是（ ） A ．A 中接的是电感线圈，B 中接的是电容器 B ．A 中接的是电容器，B 中接的是电感线圈 C ．A 中接的是电阻，B 中接的是电容器D ．若加的交流电频率增大，电压不变，则L 1灯变更暗，L 2灯变更亮 6．如图所示为一交变电流随时间变化的图象，此交流电的有效值是（ ）A ．102 AB ．10 AC ．72 AD ．7 A7．发电厂发电机的输出电压为U 1，发电厂至学校的输电导线总电阻为R ，通过导线的电流为I ，学校得到的电压为U 2.则输电线上损耗的功率可表示为 （ ）A ．RU 21B ．RU U 221)( C ．IU 1D ．I (U 1－U 2)8．如图所示，有两个输出电压相同的交流电源，第一个电源外接一个电阻R 1，第二个电源外接一个变压器，变压器的初级线圈匝数为n 1，次级线圈的匝数为n2，变压器的负载为一个电阻R 2，测得两个电源的输出功率相等。

CT伏安特性试验及10%误差曲线校验1 CT伏安特性概念CT伏安特性,是指在电流互感器一次侧开路的情况下,电流互感器二次侧励磁电流与电流互感器二次侧所加电压的关系曲线（电压为纵座标，电流为横座标），其实际上就是铁芯的磁化曲线。

2 CT伏安特性试验目的(1)检查新投产互感器的铁芯质量,留下CT的原始实验数据。

(2) 运行CT停运检验维护时通过鉴别CT伏安特性的饱和程度即电压拐点位置,判断运行一定时期后互感器的绕组有无匝间短路等缺陷,以便及时发现设备缺陷,确保设备安全运行。

(3)以CT伏安特性为依据作CT10%误差曲线，对CT精度进行校验。

3 CT伏安特性试验测得的伏安特性曲线与出厂的伏安特性曲线或最近的测量伏安特性曲线比较,拐点位置电压不应有显著降低。

若有显著降低,应检查二次绕组是否存在匝间短路。

施加于电流互感器二次接线端子上的额定频率的电压，若其均方根值（有效值）增加10%，励磁电流便增加50%，则此电压方均根值称为拐点位置电压。

其理论依据：拐点位置的CT铁芯进入饱和状态，此时励磁电流几乎全部损耗在铁芯发热上，由于CT直流电阻R2与CT二次绕组匝数有关，当CT二次绕组匝间短路时，造成直流电阻R降低，在CT伏安特性上表现为拐点位置电压U有明显的下降（在CT铁芯饱和电流不变的情况下，拐点位置的电压U0’=I饱和×R2），据此判断CT二次绕组异常。

案例分析：图1所示为一伏安特性曲线, 其中横轴为电流I，纵轴为U，A、B 两点为拐点, B点电压为1600 V、A点电压为1878 V, B点电压明显低于A点电压, 两条曲线均为同一CT伏安特性曲线，且上方1曲线为CT出厂时的原始伏安特性曲线，下方2曲线为新近测量曲线, 根据上述分析, 可知该CT已存在缺陷, 需进一步检查或更换。

图1 伏安特性曲线图4 CT10%误差曲线校验10%误差曲线是保护用电流互感器的一个重要的基本特性。

继电保护装置反应的是一次系统的故障状况，当一次系统故障，保护装置动作时，电流互感器一次电流通常比正常运行时的电流大得多，因此，电流互感器的误差也会扩大。
