高考物理南京电磁学知识点之交变电流单元检测

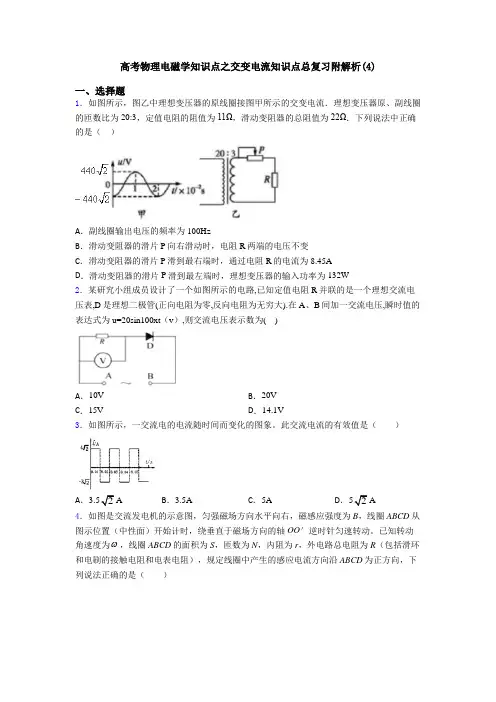

高考物理电磁学知识点之交变电流知识点总复习附解析(4)一、选择题1．如图所示，图乙中理想变压器的原线圈接图甲所示的交变电流．理想变压器原、副线圈的匝数比为20:3，定值电阻的阻值为11Ω，滑动变阻器的总阻值为22Ω．下列说法中正确的是（）A．副线圈输出电压的频率为100HzB．滑动变阻器的滑片P向右滑动时，电阻R两端的电压不变C．滑动变阻器的滑片P滑到最右端时，通过电阻R的电流为8.45AD．滑动变阻器的滑片P滑到最左端时，理想变压器的输入功率为132W2．某研究小组成员设计了一个如图所示的电路,已知定值电阻R并联的是一个理想交流电压表,D是理想二极管(正向电阻为零,反向电阻为无穷大).在A、B间加一交流电压,瞬时值的表达式为u=20sin100xt（v）,则交流电压表示数为( )A．10V B．20VC．15V D．14.1V3．如图所示，一交流电的电流随时间而变化的图象。

此交流电流的有效值是（）A．2A B．3.5A C．5A D．2A4．如图是交流发电机的示意图，匀强磁场方向水平向右，磁感应强度为B，线圈ABCD从图示位置（中性面）开始计时，绕垂直于磁场方向的轴OO′逆时针匀速转动。

已知转动角速度为 ，线圈ABCD的面积为S，匝数为N，内阻为r，外电路总电阻为R（包括滑环和电刷的接触电阻和电表电阻），规定线圈中产生的感应电流方向沿ABCD为正方向，下列说法正确的是（）A ．线圈产生感应电动势的瞬时值为02sin e NB S t ωω= B ．电路中产生的电流有效值为022()NB S I R r ω=+C ．外电路的电压峰值为02m NB S RU R rω=+D ．1秒内线圈中电流方向改变2ωπ次 5．如图所示，一理想变压器，左右两边接有额定电压均为U 的4盏完全相同的灯泡（额定功率为P ）左端接在一电压恒为U o 的交流电源两端。

此4盏灯刚好正常发光。

下列说法中正确的是（ ）A ．该变压器的原副线圈匝数比为1∶3B ．此时交流电源输出的功率为3PC ．U o =4UD ．如果灯L 2突然烧断，L 1将变亮，而其余2盏将变暗6．如图所示，左右两个电路中，当a 、b 两端和e 、f 两端分别接220V 的交变电压时，测得c 、d 两端和g 、h 两端的电压均为110V ．若分别在c 、d 两端和g 、h 两端加上110V 交变电压，则a 、b 两端和e 、f 两端测得的电压将分别是( )A ．220V ，220VB ．220V ，110VC ．110V ，110VD ．220V ， 0V7．一含有理想变压器的电路如图所示，图中电阻1R 、2R 和3R 的阻值分别为3Ω、1Ω和4Ω，A 为理想交流电流表，U 为正弦交流电压源，输出电压R 的有效值恒定当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I 。

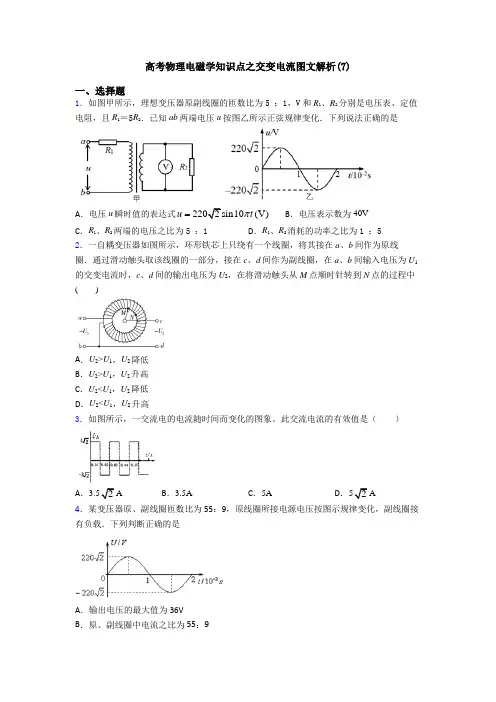

高考物理电磁学知识点之交变电流图文解析(7)一、选择题1．如图甲所示，理想变压器原副线圈的匝数比为5 ：1，V 和R 1、R 2分别是电压表、定值电阻，且R 1＝5R 2．已知ab 两端电压u 按图乙所示正弦规律变化．下列说法正确的是A ．电压u 瞬时值的表达式2202sin10(V)u t π=B ．电压表示数为40VC ．R 1、R 2两端的电压之比为5 ：1D ．R 1、R 2消耗的功率之比为1 ：52．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈，在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针转到N 点的过程中( )A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高3．如图所示，一交流电的电流随时间而变化的图象。

此交流电流的有效值是（ ）A ．3.52AB ．3.5AC ．5AD ．52A4．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是A ．输出电压的最大值为36VB ．原、副线圈中电流之比为55：9C ．变压器输入、输出功率之比为55：9D ．交流电源有效值为220V ，频率为50Hz5．如图所示，一理想变压器，左右两边接有额定电压均为U 的4盏完全相同的灯泡（额定功率为P ）左端接在一电压恒为U o 的交流电源两端。

此4盏灯刚好正常发光。

下列说法中正确的是（ ）A ．该变压器的原副线圈匝数比为1∶3B ．此时交流电源输出的功率为3PC ．U o =4UD ．如果灯L 2突然烧断，L 1将变亮，而其余2盏将变暗6．在匀强磁场中，一矩形金属线圈绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则 ( )A ．t ＝0.005s 时线圈平面与磁场方向平行B ．t ＝0.010s 时线圈的磁通量变化率最大C ．线圈产生的交变电动势频率为100HzD ．线圈产生的交变电动势有效值为311V7．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n =，原线圈接入电压2202sin100u tV π=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中，下列说法正确的是（ ）A ．副线圈中交变电流的频率为100HzB ．0t =时，电压表的示数为0C ．电流表的示数先变小后变大D ．电流表的示数先变大后变小8．如图所示，左右两个电路中，当a 、b 两端和e 、f 两端分别接220V 的交变电压时，测得c、d两端和g、h两端的电压均为110V．若分别在c、d两端和g、h两端加上110V交变电压，则a、b两端和e、f两端测得的电压将分别是( )A．220V，220V B．220V，110VC．110V，110V D．220V， 0V9．如图所示，两种情况下变压器灯泡L2、L3的功率均为P，且L1、L2、L3为相同的灯泡，匝数比为，则图（a）中L1的功率和图（b）中L1的功率分别为( )A．P、P B．9P、C．、9P D．、9P10．如图所示为某住宅区的应急供电系统，由交流发电机和副线圈匝数可调的理想降压变压器组成．发电机中矩形线圈所围的面积为S，匝数为N，电阻不计，它可绕水平轴OO′在磁感应强度为B的水平匀强磁场中以角速度ω匀速转动．矩形线圈通过滑环连接降压变压器，滑动触头P上下移动时可改变输出电压，R0表示输电线的电阻．以线圈平面与磁场平行时为计时起点，下列判断正确的是A．若发电机线圈某时刻处于图示位置，变压器原线圈的电流瞬时值为零B．发电机线圈感应电动势的瞬时值表达式为e = NBSω sinωtC．当用电量增加时，为使用户电压保持不变，滑动触头P应向上滑动D．当滑动触头P向下移动时，变压器原线圈两端的电压将升高11．如图所示，一个N匝矩形闭合线圈，总电阻为R，在匀强磁场中绕垂直于磁场方向的转轴OO'以恒定的角速度ω转动，线圈产生的电动势的最大值为m E，从线圈平面与磁感线平行时开始计时，则（）A ．线圈电动势的瞬时值表达式为m sin e E t ω=B ．当线圈转过2π时，磁通量的变化率达到最大值 C ．穿过线圈的磁通量的最大值为mE ωD ．线圈转动一周产生的热量为2mE R πω12．一只电阻分别通过四种不同形式的电流，电流随时间变化的情况如图所示，在相同时间内电阻产生的热量最大的是（ ）A ．B ．C ．D ．13．如图所示的电路中，变压器为理想变压器，电流表和电压表为理想电表，R 0为定值电阻，在a 、b 端输入正弦交流电，开关S 闭合后，灯泡能正常发光，则下列说法正确的是（ ）A ．闭合开关S ，电压表的示数变小B ．闭合开关S ，电流表的示数变小C．闭合开关S后，将滑动变阻器的滑片P向下移，灯泡变亮D．闭合开关S后，将滑动变阻器的滑片P向下移，电流表的示数变小14．图示电路中，变压器为理想变压器，a、b接在电压有效值不变的交流电源两端，R0为定值电阻，R为滑动变阻器．现将变阻器的滑片从一个位置滑动到另一个位置，观察到电流表A1的示数增大了0.2 A，电流表A2的示数增大了0.8 A。

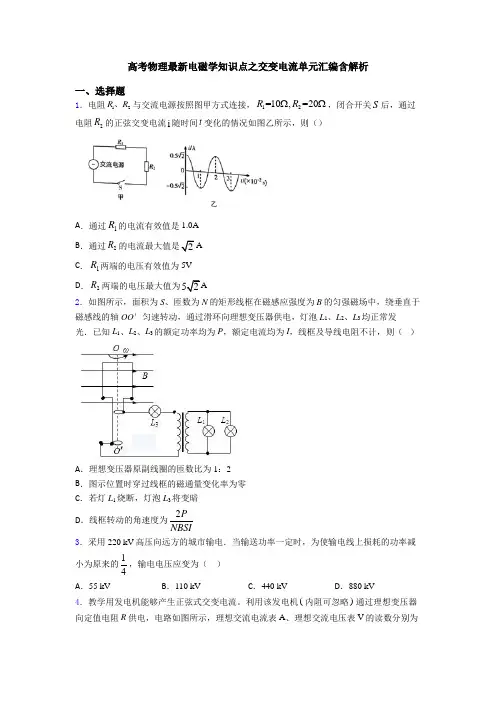

高考物理最新电磁学知识点之交变电流单元汇编含解析一、选择题1．电阻12R R 、与交流电源按照图甲方式连接，12=10,=20R R ΩΩ，闭合开关S 后，通过电阻2R 的正弦交变电流i 随时间t 变化的情况如图乙所示，则（）A ．通过1R 的电流有效值是1.0AB ．通过2R 的电流最大值是2AC ．1R 两端的电压有效值为5VD ．2R 两端的电压最大值为52A2．如图所示，面积为S 、匝数为N 的矩形线框在磁感应强度为B 的匀强磁场中，绕垂直于磁感线的轴OO ′匀速转动，通过滑环向理想变压器供电，灯泡L 1、L 2、L 3均正常发光．已知L 1、L 2、L 3的额定功率均为P ，额定电流均为I ，线框及导线电阻不计，则（ ）A ．理想变压器原副线圈的匝数比为1：2B ．图示位置时穿过线框的磁通量变化率为零C ．若灯L 1烧断，灯泡L 3将变暗D ．线框转动的角速度为2PNBSI3．采用220 kV 高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（ ） A ．55 kVB ．110 kVC ．440 kVD ．880 kV4．教学用发电机能够产生正弦式交变电流。

利用该发电机(内阻可忽略)通过理想变压器向定值电阻R 供电，电路如图所示，理想交流电流表A 、理想交流电压表V 的读数分别为I、U，R消耗的功率为P。

若发电机线圈的转速变为原来的12，则（）A．R消耗的功率变为12P B．电压表V的读数变为12UC．电流表A的读数变为2I D．通过R的交变电流频率不变5．在匀强磁场中，一矩形金属线圈绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则 ()A．t＝0.005s时线圈平面与磁场方向平行B．t＝0.010s时线圈的磁通量变化率最大C．线圈产生的交变电动势频率为100HzD．线圈产生的交变电动势有效值为311V6．如图所示，左右两个电路中，当a、b两端和e、f两端分别接220V的交变电压时，测得c、d两端和g、h两端的电压均为110V．若分别在c、d两端和g、h两端加上110V交变电压，则a、b两端和e、f两端测得的电压将分别是( )A．220V，220V B．220V，110VC．110V，110V D．220V， 0V7．一含有理想变压器的电路如图所示，图中电阻1R、2R和3R的阻值分别为3Ω、1Ω和4Ω，A为理想交流电流表，U为正弦交流电压源，输出电压R的有效值恒定当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I。

高考物理电磁学知识点之交变电流基础测试题及解析一、选择题1．如图甲所示，理想变压器原副线圈的匝数比为5 ：1，V 和R 1、R 2分别是电压表、定值电阻，且R 1＝5R 2．已知ab 两端电压u 按图乙所示正弦规律变化．下列说法正确的是A ．电压u 瞬时值的表达式2202sin10(V)u t π=B ．电压表示数为40VC ．R 1、R 2两端的电压之比为5 ：1D ．R 1、R 2消耗的功率之比为1 ：52．采用220 kV 高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（ ） A ．55 kVB ．110 kVC ．440 kVD ．880 kV3．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈，在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针转到N 点的过程中( )A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高4．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是A ．输出电压的最大值为36VB ．原、副线圈中电流之比为55：9C ．变压器输入、输出功率之比为55：9D ．交流电源有效值为220V ，频率为50Hz5．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n =，原线圈接入电压2202sin100u tV π=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中，下列说法正确的是（ ）A ．副线圈中交变电流的频率为100HzB ．0t =时，电压表的示数为0C ．电流表的示数先变小后变大D ．电流表的示数先变大后变小6．一含有理想变压器的电路如图所示，图中电阻1R 、2R 和3R 的阻值分别为3Ω、1Ω和4Ω，A 为理想交流电流表，U 为正弦交流电压源，输出电压R 的有效值恒定当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I 。

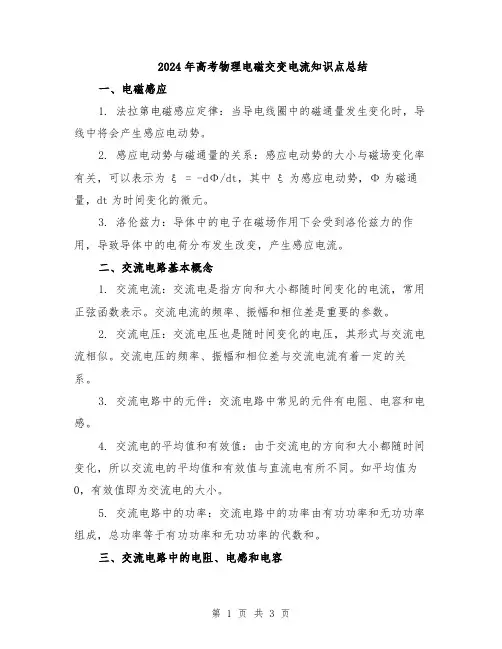

2024年高考物理电磁交变电流知识点总结一、电磁感应1. 法拉第电磁感应定律：当导电线圈中的磁通量发生变化时，导线中将会产生感应电动势。

2. 感应电动势与磁通量的关系：感应电动势的大小与磁场变化率有关，可以表示为ξ = -dΦ/dt，其中ξ为感应电动势，Φ为磁通量，dt为时间变化的微元。

3. 洛伦兹力：导体中的电子在磁场作用下会受到洛伦兹力的作用，导致导体中的电荷分布发生改变，产生感应电流。

二、交流电路基本概念1. 交流电流：交流电是指方向和大小都随时间变化的电流，常用正弦函数表示。

交流电流的频率、振幅和相位差是重要的参数。

2. 交流电压：交流电压也是随时间变化的电压，其形式与交流电流相似。

交流电压的频率、振幅和相位差与交流电流有着一定的关系。

3. 交流电路中的元件：交流电路中常见的元件有电阻、电容和电感。

4. 交流电的平均值和有效值：由于交流电的方向和大小都随时间变化，所以交流电的平均值和有效值与直流电有所不同。

如平均值为0，有效值即为交流电的大小。

5. 交流电路中的功率：交流电路中的功率由有功功率和无功功率组成，总功率等于有功功率和无功功率的代数和。

三、交流电路中的电阻、电感和电容1. 交流电阻：交流电阻与直流电阻一样，是指电阻对交流电流的阻碍程度，只是其阻碍程度会随着频率的变化而发生变化。

2. 交流电感：交流电感是指电感对交流电流的阻抗，其阻抗与频率成正比。

交流电感会产生滞后相位，导致电流滞后电压一定的角度。

3. 交流电容：交流电容是指电容对交流电流的阻抗，其阻抗与频率成反比。

交流电容会产生超前相位，导致电流超前电压一定的角度。

4. 交流电路中的功率因数和功率三角形：功率因数是交流电路中有功功率和视在功率的比值，功率三角形是一种用于计算交流电路中各种功率的图形表示方法。

四、电磁波和电磁谱1. 电磁波的产生：电磁波是由振荡的电场和磁场组成的，通常由加速带电粒子产生，如天线、电瓶等。

2. 电磁波的基本性质：电磁波是一种横波，能够在真空中传播，速度为光速。

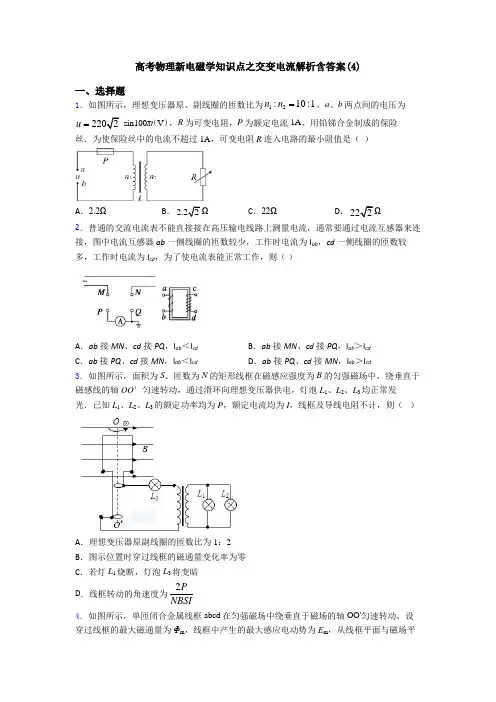

高考物理新电磁学知识点之交变电流解析含答案(4)一、选择题1．如图所示，理想变压器原、副线圈的匝数比为12:10:1n n =，a 、b 两点间的电压为2202u = sin100V πt （），R 为可变电阻，P 为额定电流1A 、用铅锑合金制成的保险丝．为使保险丝中的电流不超过1A ，可变电阻R 连入电路的最小阻值是（ ）A ．2.2ΩB ．2.22ΩC ．22ΩD ．222Ω 2．普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab 一侧线圈的匝数较少，工作时电流为I ab ，cd 一侧线圈的匝数较多，工作时电流为I cd ，为了使电流表能正常工作，则（ ）A ．ab 接MN 、cd 接PQ ，I ab ＜I cdB ．ab 接MN 、cd 接PQ ，I ab ＞I cdC ．ab 接PQ 、cd 接MN ，I ab ＜I cdD ．ab 接PQ 、cd 接MN ，I ab ＞I cd3．如图所示，面积为S 、匝数为N 的矩形线框在磁感应强度为B 的匀强磁场中，绕垂直于磁感线的轴OO ′匀速转动，通过滑环向理想变压器供电，灯泡L 1、L 2、L 3均正常发光．已知L 1、L 2、L 3的额定功率均为P ，额定电流均为I ，线框及导线电阻不计，则（ ）A ．理想变压器原副线圈的匝数比为1：2B ．图示位置时穿过线框的磁通量变化率为零C ．若灯L 1烧断，灯泡L 3将变暗D ．线框转动的角速度为2P NBSI4．如图所示，单匝闭合金属线框abcd 在匀强磁场中绕垂直于磁场的轴OO'匀速转动，设穿过线框的最大磁通量为Φm ，线框中产生的最大感应电动势为E m ，从线框平面与磁场平行时刻（图示位置）开始计时，下面说法正确的是A．线框转动的角速度为mmEΦB．线框中的电流方向在图示位置发生变化C．当穿过线框的磁通量为Φm的时刻，线框中的感应电动势为E mD．若转动周期减小一半，线框中的感应电动势也减小一半5．如图所示，有一矩形线圈面积为S，匝数为N，总电阻为r，外电阻为R，接触电阻不计.线圈绕垂直于磁感线的轴'OO以角速度w匀速转动，匀强磁场的磁感应强度为.B则()A．当线圈平面与磁感线平行时，线圈中电流为零B．电流有效值2NBSwIR r=+C．电动势的最大值为2NBSwD．外力做功的平均功率()22222N B S wPR r=+6．图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V的直流电压转换转为如图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原副线圈的匝数分别为n1、n2。

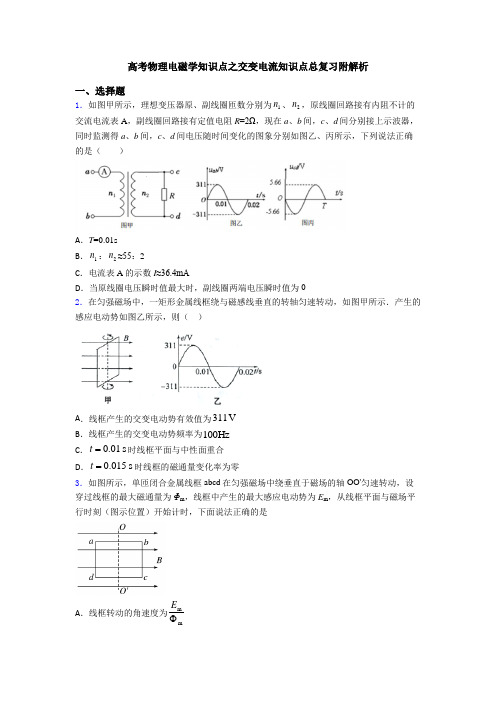

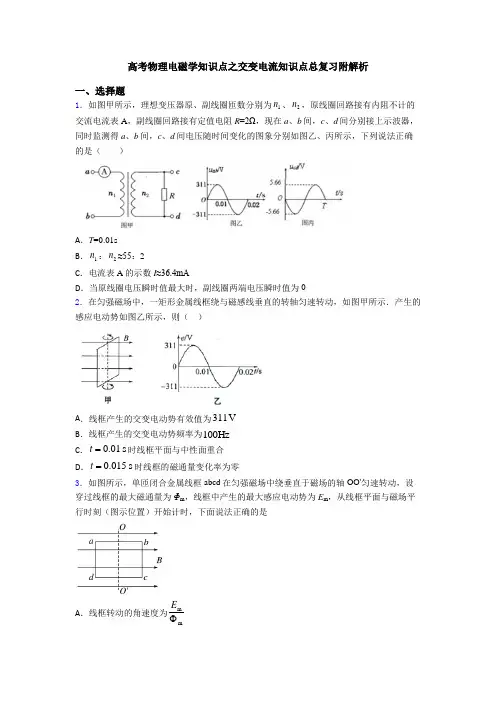

高考物理电磁学知识点之交变电流知识点总复习附解析一、选择题1．如图甲所示，理想变压器原、副线圈匝数分别为1n 、2n ，原线圈回路接有内阻不计的交流电流表A ，副线圈回路接有定值电阻R =2Ω，现在a 、b 间，c 、d 间分别接上示波器，同时监测得a 、b 间，c 、d 间电压随时间变化的图象分别如图乙、丙所示，下列说法正确的是（ ）A ．T =0.01sB ．1n ：2n ≈55：2C ．电流表A 的示数I ≈36.4mAD ．当原线圈电压瞬时值最大时，副线圈两端电压瞬时值为02．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示．产生的感应电动势如图乙所示，则（ ）A ．线框产生的交变电动势有效值为311VB ．线框产生的交变电动势频率为100HzC ．0.01s t =时线框平面与中性面重合D ．0.015s t =时线框的磁通量变化率为零3．如图所示，单匝闭合金属线框abcd 在匀强磁场中绕垂直于磁场的轴OO'匀速转动，设穿过线框的最大磁通量为Φm ，线框中产生的最大感应电动势为E m ，从线框平面与磁场平行时刻（图示位置）开始计时，下面说法正确的是A ．线框转动的角速度为mmE ΦB ．线框中的电流方向在图示位置发生变化C ．当穿过线框的磁通量为Φm 的时刻，线框中的感应电动势为E mD ．若转动周期减小一半，线框中的感应电动势也减小一半4．如图甲所示电路，已知电阻21R R R ==，和1R 并联的D 是理想二极管（正向电阻可视为零，反向电阻为无穷大），在A 、B 之间加一个如图乙所示的交变电压（0AB U >时电压为正值）。

则R 2两端电压的有效值为（ ）A ．510VB ．10 VC ．55VD ．102V5．某研究小组成员设计了一个如图所示的电路,已知定值电阻R 并联的是一个理想交流电压表,D 是理想二极管(正向电阻为零,反向电阻为无穷大).在A 、B 间加一交流电压,瞬时值的表达式为u=20sin100xt （v ）,则交流电压表示数为( )A ．10VB ．20VC ．15VD ．14.1V6．如图是交流发电机的示意图，匀强磁场方向水平向右，磁感应强度为B ，线圈ABCD 从图示位置（中性面）开始计时，绕垂直于磁场方向的轴OO ′逆时针匀速转动。

高考物理专题电磁学知识点之交变电流全集汇编附答案解析一、选择题1．如图所示是一多匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动所产生的感应电动势的图象，根据图象可知A ．此感应电动势的瞬时表达式为e=200sin(0.02t)VB ．此感应电动势的解时表达式为e=200sin(50πt)VC ．t=0.01s 时，穿过线圈的磁通量为零D ．t=0.02s 时，穿过线圈的磁通量的变化率为零2．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n =，原线圈接入电压2202sin100u tV π=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中，下列说法正确的是（ ）A ．副线圈中交变电流的频率为100HzB ．0t =时，电压表的示数为0C ．电流表的示数先变小后变大D ．电流表的示数先变大后变小3．如图所示，左右两个电路中，当a 、b 两端和e 、f 两端分别接220V 的交变电压时，测得c 、d 两端和g 、h 两端的电压均为110V ．若分别在c 、d 两端和g 、h 两端加上110V 交变电压，则a 、b 两端和e 、f 两端测得的电压将分别是( )A ．220V ，220VB ．220V ，110VC ．110V ，110VD ．220V ， 0V4．一含有理想变压器的电路如图所示，图中电阻1R 、2R 和3R 的阻值分别为3Ω、1Ω和4Ω，A 为理想交流电流表，U 为正弦交流电压源，输出电压R 的有效值恒定当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I 。

该变图压器原、副线圈匝数的比值为（ ）A ．2B ．3C ．4D ．55．如图所示，两种情况下变压器灯泡L 2、L 3的功率均为P ，且L 1、L 2、L 3为相同的灯泡，匝数比为，则图（a ）中L 1的功率和图（b ）中L 1的功率分别为( )A ．P 、PB ．9P 、C ．、9PD ．、9P6．如图，一理想变压器原副线圈的匝数比为1：2；副线圈电路中接有灯泡，灯泡的额定电压为220V ，额定功率为22W ；原线圈电路中接有电压表和电流表．现闭合开关，灯泡正常发光．若用U 和I 分别表示此时电压表和电流表的读数，则A ．U=110V ，I=0.2AB ．U=110V ，I=0.05AC ．U=1102V ，I=0.2AD ．U=1102V ，I=0.22A7．如图所示，一个N 匝矩形闭合线圈，总电阻为R ，在匀强磁场中绕垂直于磁场方向的转轴OO '以恒定的角速度ω转动，线圈产生的电动势的最大值为m E ，从线圈平面与磁感线平行时开始计时，则（ ）A ．线圈电动势的瞬时值表达式为m sin e E t ω=B ．当线圈转过2π时，磁通量的变化率达到最大值C ．穿过线圈的磁通量的最大值为mE ωD ．线圈转动一周产生的热量为2mE R πω8．两矩形线圈分别在匀强磁场中绕垂直于磁场的轴匀速转动，线圈中产生的感应电动势e 随时间t 的变化关系分别如图中甲、乙所示，则下列说法正确的是（ ）A ．两交变电流的频率之比f 甲：f 乙=1：2B ．两交变电流的电动势有效值之比E 甲：E 乙=3：1C ．t =1s 时，两线圈中的磁通量的变化率均为零D ．t=1s 时，两线圈均处在与中性面垂直的位置上9．2016年底以来，共享单车风靡全国各大城市。

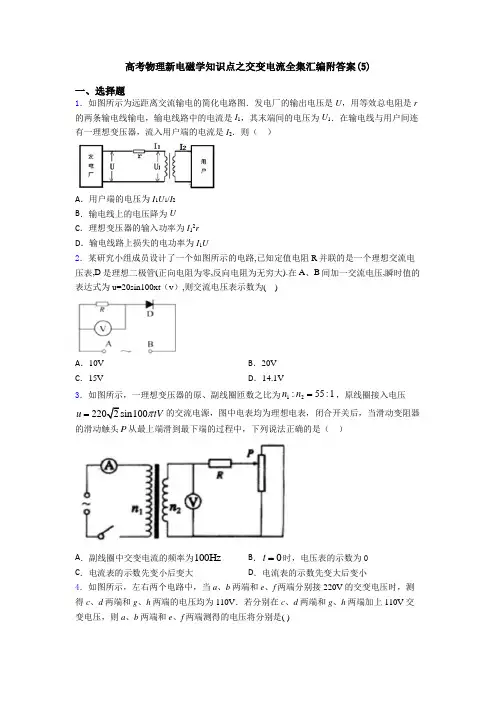

高考物理新电磁学知识点之交变电流全集汇编附答案(5)一、选择题1．如图所示为远距离交流输电的简化电路图．发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1．在输电线与用户间连有一理想变压器，流入用户端的电流是I 2．则（ ）A ．用户端的电压为I 1U 1/I 2B ．输电线上的电压降为UC ．理想变压器的输入功率为I 12rD ．输电线路上损失的电功率为I 1U2．某研究小组成员设计了一个如图所示的电路,已知定值电阻R 并联的是一个理想交流电压表,D 是理想二极管(正向电阻为零,反向电阻为无穷大).在A 、B 间加一交流电压,瞬时值的表达式为u=20sin100xt （v ）,则交流电压表示数为( )A ．10VB ．20VC ．15VD ．14.1V3．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n =，原线圈接入电压2202sin100u tV π=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中，下列说法正确的是（ ）A ．副线圈中交变电流的频率为100HzB ．0t =时，电压表的示数为0C ．电流表的示数先变小后变大D ．电流表的示数先变大后变小4．如图所示，左右两个电路中，当a 、b 两端和e 、f 两端分别接220V 的交变电压时，测得c 、d 两端和g 、h 两端的电压均为110V ．若分别在c 、d 两端和g 、h 两端加上110V 交变电压，则a 、b 两端和e 、f 两端测得的电压将分别是( )A ．220V ，220VB ．220V ，110VC ．110V ，110VD ．220V ， 0V5．如图所示，两种情况下变压器灯泡L 2、L 3的功率均为P ，且L 1、L 2、L 3为相同的灯泡，匝数比为，则图（a ）中L 1的功率和图（b ）中L 1的功率分别为( )A ．P 、PB ．9P 、C ．、9PD ．、9P6．如图甲所示为一理想变压器，原、副线圈匝数比为22∶1，两个标有“10 V ,5 W”的小灯泡并联在副线圈的两端．原线圈与正弦交变电源连接，输入电压u 如图乙所示，原线圈电路中电压表和电流表(可视为理想电表)。

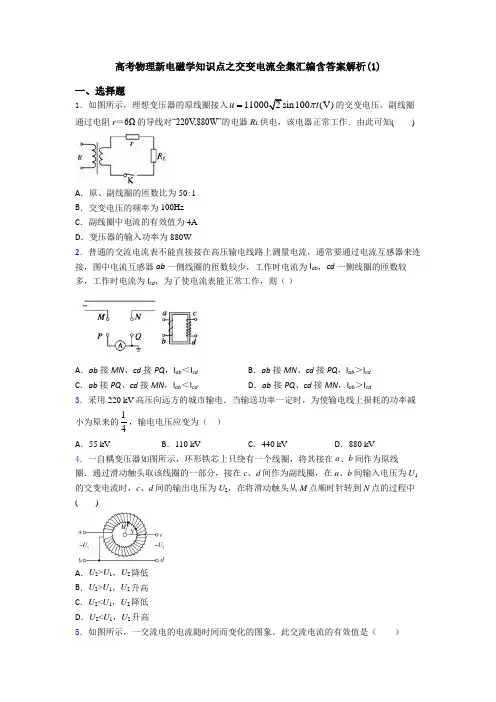

高考物理新电磁学知识点之交变电流全集汇编含答案解析(1)一、选择题1．如图所示，理想变压器的原线圈接入110002sin100(V)u t π=的交变电压，副线圈通过电阻r ＝6Ω的导线对“220V ,880W”的电器R L 供电，该电器正常工作．由此可知( )A ．原、副线圈的匝数比为50:1B ．交变电压的频率为100HzC ．副线圈中电流的有效值为4AD ．变压器的输入功率为880W2．普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab 一侧线圈的匝数较少，工作时电流为I ab ，cd 一侧线圈的匝数较多，工作时电流为I cd ，为了使电流表能正常工作，则（ ）A ．ab 接MN 、cd 接PQ ，I ab ＜I cdB ．ab 接MN 、cd 接PQ ，I ab ＞I cdC ．ab 接PQ 、cd 接MN ，I ab ＜I cdD ．ab 接PQ 、cd 接MN ，I ab ＞I cd3．采用220 kV 高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（ ） A ．55 kVB ．110 kVC ．440 kVD ．880 kV4．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈，在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针转到N 点的过程中( )A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高5．如图所示，一交流电的电流随时间而变化的图象。

此交流电流的有效值是（ ）A．3.52A B．3.5A C．5A D．52A6．教学用发电机能够产生正弦式交变电流。

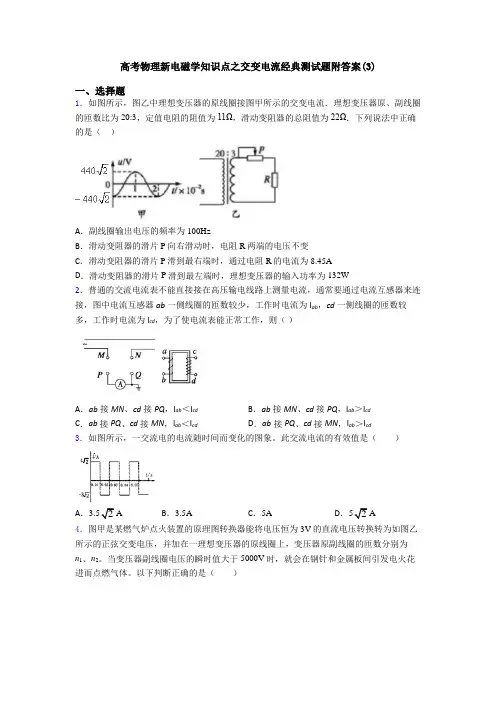

高考物理新电磁学知识点之交变电流经典测试题附答案(3)一、选择题1．如图所示，图乙中理想变压器的原线圈接图甲所示的交变电流．理想变压器原、副线圈的匝数比为20:3，定值电阻的阻值为11Ω，滑动变阻器的总阻值为22Ω．下列说法中正确的是（）A．副线圈输出电压的频率为100HzB．滑动变阻器的滑片P向右滑动时，电阻R两端的电压不变C．滑动变阻器的滑片P滑到最右端时，通过电阻R的电流为8.45AD．滑动变阻器的滑片P滑到最左端时，理想变压器的输入功率为132W2．普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab一侧线圈的匝数较少，工作时电流为I ab，cd一侧线圈的匝数较多，工作时电流为I cd，为了使电流表能正常工作，则（）A．ab接MN、cd接PQ，I ab＜I cd B．ab接MN、cd接PQ，I ab＞I cdC．ab接PQ、cd接MN，I ab＜I cd D．ab接PQ、cd接MN，I ab＞I cd3．如图所示，一交流电的电流随时间而变化的图象。

此交流电流的有效值是（）A．2A B．3.5A C．5A D．2A4．图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V的直流电压转换转为如图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原副线圈的匝数分别为n1、n2。

当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体。

以下判断正确的是（）A．电压表的示数等于3V B．电压表的示数等于10VC．实现点火的条件之一是121500nn<D．实现点火的条件是钢针和金属板紧密接触5．如图是交流发电机的示意图，匀强磁场方向水平向右，磁感应强度为B，线圈ABCD从图示位置（中性面）开始计时，绕垂直于磁场方向的轴OO′逆时针匀速转动。

已知转动角速度为ω，线圈ABCD的面积为S，匝数为N，内阻为r，外电路总电阻为R（包括滑环和电刷的接触电阻和电表电阻），规定线圈中产生的感应电流方向沿ABCD为正方向，下列说法正确的是（）A．线圈产生感应电动势的瞬时值为2sine NB S tωω=B．电路中产生的电流有效值为022()NB SIR rω=+C．外电路的电压峰值为02mNB S RUR rω=+D．1秒内线圈中电流方向改变2ωπ次6．在匀强磁场中，一矩形金属线圈绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则 ()A．t＝0.005s时线圈平面与磁场方向平行B．t＝0.010s时线圈的磁通量变化率最大C ．线圈产生的交变电动势频率为100HzD ．线圈产生的交变电动势有效值为311V7．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n =，原线圈接入电压2202sin100u tV π=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中，下列说法正确的是（ ）A ．副线圈中交变电流的频率为100HzB ．0t =时，电压表的示数为0C ．电流表的示数先变小后变大D ．电流表的示数先变大后变小8．如图所示，左右两个电路中，当a 、b 两端和e 、f 两端分别接220V 的交变电压时，测得c 、d 两端和g 、h 两端的电压均为110V ．若分别在c 、d 两端和g 、h 两端加上110V 交变电压，则a 、b 两端和e 、f 两端测得的电压将分别是( )A ．220V ，220VB ．220V ，110VC ．110V ，110VD ．220V ， 0V9．一含有理想变压器的电路如图所示，图中电阻1R 、2R 和3R 的阻值分别为3Ω、1Ω和4Ω，A 为理想交流电流表，U 为正弦交流电压源，输出电压R 的有效值恒定当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I 。

高考物理专题电磁学知识点之交变电流全集汇编含解析一、选择题1．如图所示，N 匝矩形导线框以角速度ω绕对称轴OO '匀速转动，线框面积为S ，线框电阻、电感均不计，在OO '左侧有磁感应强度为B 的匀强磁场，外电路接有电阻R ，理想电流表A ，则：（ ）A ．从图示时刻起，线框产生的瞬时电动势为sin e NB S t ωω=B ．交流电流表的示数24I NBS Rω= C ．R 两端电压的有效值2U NBS ω=D ．一个周期内R 的发热量()2NBS Q R πω=2．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示．产生的感应电动势如图乙所示，则（ ）A ．线框产生的交变电动势有效值为311VB ．线框产生的交变电动势频率为100HzC ．0.01s t =时线框平面与中性面重合D ．0.015s t =时线框的磁通量变化率为零3．如图所示，单匝闭合金属线框abcd 在匀强磁场中绕垂直于磁场的轴OO'匀速转动，设穿过线框的最大磁通量为Φm ，线框中产生的最大感应电动势为E m ，从线框平面与磁场平行时刻（图示位置）开始计时，下面说法正确的是A．线框转动的角速度为mmE B ．线框中的电流方向在图示位置发生变化C ．当穿过线框的磁通量为Φm 的时刻，线框中的感应电动势为E mD ．若转动周期减小一半，线框中的感应电动势也减小一半4．某研究小组成员设计了一个如图所示的电路,已知定值电阻R 并联的是一个理想交流电压表,D 是理想二极管(正向电阻为零,反向电阻为无穷大).在A 、B 间加一交流电压,瞬时值的表达式为u=20sin100xt （v ）,则交流电压表示数为( )A ．10VB ．20VC ．15VD ．14.1V5．采用220 kV 高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（ ） A ．55 kV B ．110 kV C ．440 kV D ．880 kV 6．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是A ．输出电压的最大值为36VB ．原、副线圈中电流之比为55：9C ．变压器输入、输出功率之比为55：9D ．交流电源有效值为220V ，频率为50Hz7．图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V 的直流电压转换转为如图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原副线圈的匝数分别为n 1、n 2。

高考物理电磁学知识点之交变电流解析含答案一、选择题1．如图甲所示，理想变压器原、副线圈匝数分别为1n 、2n ，原线圈回路接有内阻不计的交流电流表A ，副线圈回路接有定值电阻R =2Ω，现在a 、b 间，c 、d 间分别接上示波器，同时监测得a 、b 间，c 、d 间电压随时间变化的图象分别如图乙、丙所示，下列说法正确的是（ ）A ．T =0.01sB ．1n ：2n ≈55：2C ．电流表A 的示数I ≈36.4mAD ．当原线圈电压瞬时值最大时，副线圈两端电压瞬时值为02．普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab 一侧线圈的匝数较少，工作时电流为I ab ，cd 一侧线圈的匝数较多，工作时电流为I cd ，为了使电流表能正常工作，则（ ）A ．ab 接MN 、cd 接PQ ，I ab ＜I cdB ．ab 接MN 、cd 接PQ ，I ab ＞I cdC ．ab 接PQ 、cd 接MN ，I ab ＜I cdD ．ab 接PQ 、cd 接MN ，I ab ＞I cd3．如图所示，单匝闭合金属线框abcd 在匀强磁场中绕垂直于磁场的轴OO'匀速转动，设穿过线框的最大磁通量为Φm ，线框中产生的最大感应电动势为E m ，从线框平面与磁场平行时刻（图示位置）开始计时，下面说法正确的是A ．线框转动的角速度为m mE B ．线框中的电流方向在图示位置发生变化C ．当穿过线框的磁通量为Φm 的时刻，线框中的感应电动势为E mD ．若转动周期减小一半，线框中的感应电动势也减小一半4．如图所示，有一矩形线圈面积为S ，匝数为N ，总电阻为r ，外电阻为R ，接触电阻不计.线圈绕垂直于磁感线的轴'OO 以角速度w 匀速转动，匀强磁场的磁感应强度为.B 则()A ．当线圈平面与磁感线平行时，线圈中电流为零B ．电流有效值2NBSw I R r =+C ．电动势的最大值为2NBSwD ．外力做功的平均功率()22222N B S w P R r =+ 5．如图所示，一交流电的电流随时间而变化的图象。

高考物理电磁学知识点之交变电流知识点总复习附答案解析(2)一、选择题1．一理想变压器原、副线圈的匝数比为5∶1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P 为滑动变阻器R 的滑动片。

下列说法正确的是（ ）A ．副线圈输出电压的频率为100HzB ．副线圈输出电压的有效值为62VC ．P 向下移动时，变压器的输出功率增加D ．P 向下移动时，原、副线圈的电流都减小2．如图所示，有一矩形线圈面积为S ，匝数为N ，总电阻为r ，外电阻为R ，接触电阻不计.线圈绕垂直于磁感线的轴'OO 以角速度w 匀速转动，匀强磁场的磁感应强度为.B 则()A ．当线圈平面与磁感线平行时，线圈中电流为零B ．电流有效值2NBSwI R r=+C 2NBSwD ．外力做功的平均功率()22222N B S w P R r =+3．采用220 kV 高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（ ） A ．55 kVB ．110 kVC ．440 kVD ．880 kV4．图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V 的直流电压转换转为如图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原副线圈的匝数分别为n 1、n 2。

当变压器副线圈电压的瞬时值大于5000V 时，就会在钢针和金属板间引发电火花进而点燃气体。

以下判断正确的是（ ）A．电压表的示数等于3V B．电压表的示数等于10VC．实现点火的条件之一是121500 nnD．实现点火的条件是钢针和金属板紧密接触5．如图所示，一理想变压器，左右两边接有额定电压均为U的4盏完全相同的灯泡（额定功率为P）左端接在一电压恒为U o的交流电源两端。

此4盏灯刚好正常发光。

下列说法中正确的是（）A．该变压器的原副线圈匝数比为1∶3B．此时交流电源输出的功率为3PC．U o=4UD．如果灯L2突然烧断，L1将变亮，而其余2盏将变暗6．如图所示，左右两个电路中，当a、b两端和e、f两端分别接220V的交变电压时，测得c、d两端和g、h两端的电压均为110V．若分别在c、d两端和g、h两端加上110V交变电压，则a、b两端和e、f两端测得的电压将分别是( )A．220V，220V B．220V，110VC．110V，110V D．220V， 0V7．如图所示为某住宅区的应急供电系统，由交流发电机和副线圈匝数可调的理想降压变压器组成．发电机中矩形线圈所围的面积为S，匝数为N，电阻不计，它可绕水平轴OO′在磁感应强度为B的水平匀强磁场中以角速度ω匀速转动．矩形线圈通过滑环连接降压变压器，滑动触头P上下移动时可改变输出电压，R0表示输电线的电阻．以线圈平面与磁场平行时为计时起点，下列判断正确的是A．若发电机线圈某时刻处于图示位置，变压器原线圈的电流瞬时值为零B．发电机线圈感应电动势的瞬时值表达式为e = NBSω sinωtC．当用电量增加时，为使用户电压保持不变，滑动触头P应向上滑动D．当滑动触头P向下移动时，变压器原线圈两端的电压将升高8．2016年底以来，共享单车风靡全国各大城市。

高考物理新电磁学知识点之交变电流经典测试题及答案(3)一、选择题1．如图所示为远距离交流输电的简化电路图．发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1．在输电线与用户间连有一理想变压器，流入用户端的电流是I 2．则（ ）A ．用户端的电压为I 1U 1/I 2B ．输电线上的电压降为UC ．理想变压器的输入功率为I 12rD ．输电线路上损失的电功率为I 1U2．如图甲所示电路，已知电阻21R R R ==，和1R 并联的D 是理想二极管（正向电阻可视为零，反向电阻为无穷大），在A 、B 之间加一个如图乙所示的交变电压（0AB U >时电压为正值）。

则R 2两端电压的有效值为（ ）A ．510VB ．10 VC ．55VD ．102V3．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈，在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针转到N 点的过程中( )A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高4．如图所示，一交流电的电流随时间而变化的图象。

此交流电流的有效值是（ ）A ．3.52AB ．3.5AC ．5AD ．52A5．如图是交流发电机的示意图，匀强磁场方向水平向右，磁感应强度为B ，线圈ABCD 从图示位置（中性面）开始计时，绕垂直于磁场方向的轴OO ′逆时针匀速转动。

已知转动角速度为ω，线圈ABCD 的面积为S ，匝数为N ，内阻为r ，外电路总电阻为R （包括滑环和电刷的接触电阻和电表电阻），规定线圈中产生的感应电流方向沿ABCD 为正方向，下列说法正确的是（ ）A ．线圈产生感应电动势的瞬时值为02sin e NB S t ωω= B ．电路中产生的电流有效值为022()NB S I R r ω=+C ．外电路的电压峰值为02m NB S RU R rω=+D ．1秒内线圈中电流方向改变2ωπ次 6．有一种自行车，它有能向自行车车头灯泡供电的小型发电机，其原理示意图如图甲所示，图中N ，S 是一对固定的磁极，磁极间有一固定的绝缘轴上的矩形线圈，转轴的一端有一个与自行车后轮边缘结束的摩擦轮．如图乙所示，当车轮转动时，因摩擦而带动摩擦轮转动，从而使线圈在磁场中转动而产生电流给车头灯泡供电．关于此装置，下列说法正确的是（ ）A ．自行车匀速行驶时线圈中产生的是直流电B ．小灯泡亮度与自行车的行驶速度无关C ．知道摩擦轮与后轮的半径，就可以知道后轮转一周的时间里摩擦轮转动的圈数D ．线圈匝数越多，穿过线圈的磁通量的变化率越大7．两矩形线圈分别在匀强磁场中绕垂直于磁场的轴匀速转动，线圈中产生的感应电动势e随时间t的变化关系分别如图中甲、乙所示，则下列说法正确的是（）A．两交变电流的频率之比f甲：f乙=1：2B．两交变电流的电动势有效值之比E甲：E乙=3：1C．t=1s时，两线圈中的磁通量的变化率均为零D．t=1s时，两线圈均处在与中性面垂直的位置上8．如图所示，理想变压器原线圈a、b两端接正弦交变电压u，u＝2202sin（100πt）V，原、副线圈的匝数比n1∶n2＝10∶1，电压表接在副线圈c、d两端，输电线的等效电阻为R，原来开关S是断开的。

高考物理最新电磁学知识点之交变电流知识点总复习有答案解析一、选择题1．如图甲所示，理想变压器原、副线圈匝数分别为1n、2n，原线圈回路接有内阻不计的交流电流表A，副线圈回路接有定值电阻R=2Ω，现在a、b间，c、d间分别接上示波器，同时监测得a、b间，c、d间电压随时间变化的图象分别如图乙、丙所示，下列说法正确的是（）A．T=0.01sB．1n：2n≈55：2C．电流表A的示数I≈36.4mAD．当原线圈电压瞬时值最大时，副线圈两端电压瞬时值为02．普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab一侧线圈的匝数较少，工作时电流为I ab，cd一侧线圈的匝数较多，工作时电流为I cd，为了使电流表能正常工作，则（）A．ab接MN、cd接PQ，I ab＜I cd B．ab接MN、cd接PQ，I ab＞I cdC．ab接PQ、cd接MN，I ab＜I cd D．ab接PQ、cd接MN，I ab＞I cd3．采用220 kV高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（）A．55 kV B．110 kV C．440 kV D．880 kV4．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a、b间作为原线圈．通过滑动触头取该线圈的一部分，接在c、d间作为副线圈，在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2，在将滑动触头从M点顺时针转到N点的过程中()A．U2>U1，U2降低B．U2>U1，U2升高C．U2<U1，U2降低D．U2<U1，U2升高5．图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V的直流电压转换转为如图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原副线圈的匝数分别为n1、n2。

当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体。

高考物理最新电磁学知识点之交变电流解析(1)一、选择题1．如图所示，一理想变压器的原、副线圈匝数之比为n1∶n2＝10∶1，原线圈接入电压=的交流电源，交流电压表和电流表对电路的影响可忽略不计，定u tπ2202sin100(V)值电阻R0＝10 Ω，可变电阻R的阻值范围为0～10 Ω．则()A．副线圈中交变电流的频率为100 HzB．t＝0.02 s时，电压表的示数为0C．调节可变电阻R的阻值时，电流表示数的变化范围为1.1～2.2 AD．当可变电阻阻值为10 Ω时，变压器的输入电功率为24.2 W2．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示．产生的感应电动势如图乙所示，则（）A．线框产生的交变电动势有效值为311VB．线框产生的交变电动势频率为100Hzt=时线框平面与中性面重合C．0.01st=时线框的磁通量变化率为零D．0.015s3．如图所示，面积为S、匝数为N的矩形线框在磁感应强度为B的匀强磁场中，绕垂直于磁感线的轴OO′匀速转动，通过滑环向理想变压器供电，灯泡L1、L2、L3均正常发光．已知L1、L2、L3的额定功率均为P，额定电流均为I，线框及导线电阻不计，则（）A．理想变压器原副线圈的匝数比为1：2B．图示位置时穿过线框的磁通量变化率为零C ．若灯L 1烧断，灯泡L 3将变暗D ．线框转动的角速度为2P NBSI4．采用220 kV 高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（ ） A ．55 kV B ．110 kV C ．440 kV D ．880 kV5．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈，在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针转到N 点的过程中( )A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高6．如图是交流发电机的示意图，匀强磁场方向水平向右，磁感应强度为B ，线圈ABCD 从图示位置（中性面）开始计时，绕垂直于磁场方向的轴OO ′逆时针匀速转动。

高考物理电磁学知识点之交变电流知识点总复习有答案(4)一、选择题1．如图所示是一多匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动所产生的感应电动势的图象，根据图象可知A ．此感应电动势的瞬时表达式为e=200sin(0.02t)VB ．此感应电动势的解时表达式为e=200sin(50πt)VC ．t=0.01s 时，穿过线圈的磁通量为零D ．t=0.02s 时，穿过线圈的磁通量的变化率为零2．一只电阻分别通过四种不同形式的电流，电流随时间变化的情况如图所示，在相同时间内电阻产生的热量最大的是（ ）A ．B ．C ．D ．3．如图甲所示电路，已知电阻21R R R ==，和1R 并联的D 是理想二极管（正向电阻可视为零，反向电阻为无穷大），在A 、B 之间加一个如图乙所示的交变电压（0AB U >时电压为正值）。

则R 2两端电压的有效值为（ ）A ．10VB ．10 VC．55VD．102V4．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是A．输出电压的最大值为36VB．原、副线圈中电流之比为55：9C．变压器输入、输出功率之比为55：9D．交流电源有效值为220V，频率为50Hz5．图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V的直流电压转换转为如图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原副线圈的匝数分别为n1、n2。

当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体。

以下判断正确的是（）A．电压表的示数等于3VB．电压表的示数等于10VC．实现点火的条件之一是121 500nnD．实现点火的条件是钢针和金属板紧密接触6．如图所示，一理想变压器，左右两边接有额定电压均为U的4盏完全相同的灯泡（额定功率为P）左端接在一电压恒为U o的交流电源两端。

此4盏灯刚好正常发光。

下列说法中正确的是（）A．该变压器的原副线圈匝数比为1∶3B．此时交流电源输出的功率为3PC．U o=4UD．如果灯L2突然烧断，L1将变亮，而其余2盏将变暗7．如图所示，两种情况下变压器灯泡L2、L3的功率均为P，且L1、L2、L3为相同的灯泡，匝数比为，则图（a）中L1的功率和图（b）中L1的功率分别为( )A．P、P B．9P、C．、9P D．、9P8．两矩形线圈分别在匀强磁场中绕垂直于磁场的轴匀速转动，线圈中产生的感应电动势e 随时间t的变化关系分别如图中甲、乙所示，则下列说法正确的是（）A．两交变电流的频率之比f甲：f乙=1：2B．两交变电流的电动势有效值之比E甲：E乙=3：1C．t=1s时，两线圈中的磁通量的变化率均为零D．t=1s时，两线圈均处在与中性面垂直的位置上9．在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器．如下所示的四个图中，能正确反映其工作原理的是（）A．B．C．D．10．如图所示，一理想变压器原线圈接在电压恒为U的交流电源上，原线圈接入电路的匝数可通过调节触头P进行改变，副线圈、电阻箱R和定值电阻R1以及理想交流电流表连接在一起。

高考物理最新电磁学知识点之交变电流知识点总复习含答案(3)一、选择题1．如图所示，一单匝正方形线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动，沿着OO′观察，线圈沿逆时针方向转动。

已知匀强磁场的磁感应强度为B，线圈边长为L，电阻为R，转动的角速度为ω。

当线圈转至图示位置时（）A．线圈中感应电流的方向为abcda B．线圈中感应电流的大小为22BLRωC．穿过线圈的磁通量为BL2D．穿过线圈磁通量的变化率为BL2ω2．如图甲所示电路，已知电阻21R R R==，和1R并联的D是理想二极管（正向电阻可视为零，反向电阻为无穷大），在A、B之间加一个如图乙所示的交变电压（0ABU>时电压为正值）。

则R2两端电压的有效值为（）A．510V B．10 VC．55V D．102V3．图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V的直流电压转换转为如图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原副线圈的匝数分别为n1、n2。

当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体。

以下判断正确的是（）A．电压表的示数等于3VB．电压表的示数等于10VC．实现点火的条件之一是121500nn<D．实现点火的条件是钢针和金属板紧密接触4．教学用发电机能够产生正弦式交变电流。

利用该发电机(内阻可忽略)通过理想变压器向定值电阻R 供电，电路如图所示，理想交流电流表A 、理想交流电压表V 的读数分别为I 、U ，R 消耗的功率为P 。

若发电机线圈的转速变为原来的12，则（ ）A ．R 消耗的功率变为12P B ．电压表V 的读数变为12U C ．电流表A 的读数变为2ID ．通过R 的交变电流频率不变5．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n =，原线圈接入电压2202sin100u tV π=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中，下列说法正确的是（ ）A ．副线圈中交变电流的频率为100HzB ．0t =时，电压表的示数为0C ．电流表的示数先变小后变大D ．电流表的示数先变大后变小6．有一种自行车，它有能向自行车车头灯泡供电的小型发电机，其原理示意图如图甲所示，图中N ，S 是一对固定的磁极，磁极间有一固定的绝缘轴上的矩形线圈，转轴的一端有一个与自行车后轮边缘结束的摩擦轮．如图乙所示，当车轮转动时，因摩擦而带动摩擦轮转动，从而使线圈在磁场中转动而产生电流给车头灯泡供电．关于此装置，下列说法正确的是（ ）A ．自行车匀速行驶时线圈中产生的是直流电B ．小灯泡亮度与自行车的行驶速度无关C ．知道摩擦轮与后轮的半径，就可以知道后轮转一周的时间里摩擦轮转动的圈数D ．线圈匝数越多，穿过线圈的磁通量的变化率越大7．如图甲所示为一理想变压器，原、副线圈匝数比为22∶1，两个标有“10 V ,5 W”的小灯泡并联在副线圈的两端．原线圈与正弦交变电源连接，输入电压u 如图乙所示，原线圈电路中电压表和电流表(可视为理想电表)。
