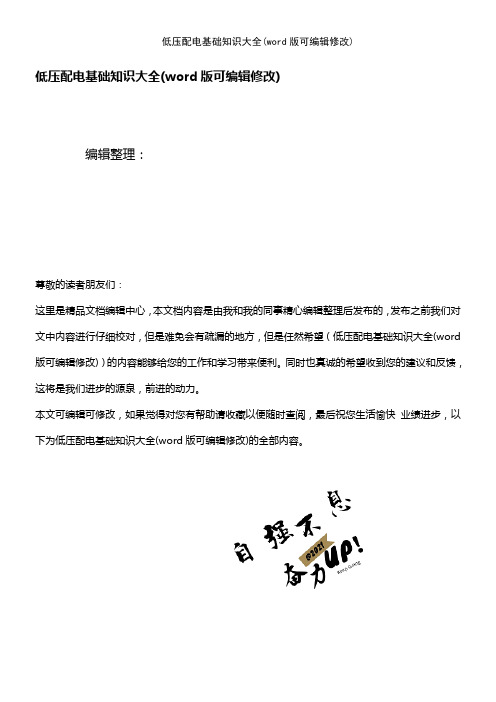

低压配电基础知识大全(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（低压配电基础知识大全(word 版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为低压配电基础知识大全(word版可编辑修改)的全部内容。
低压配电基础知识大全,电力人必备！有关成套设备型号含义：低压BSL：B表示低压;S表示双面维护;L表示动力.GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。
动力箱XL—10，X—箱式结构；L-动力配电；F-防尘；M—照明；R—嵌入式；W-户外。
GG—1A，GG：固定式高压开关柜。
XGN：X—箱式开关柜；G—固定式；N—户内装置。
有关国家标准含义：GB—国家标准;JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。
SDJ—水力工业标准。
在成套配电系统中,工作与控制的电压有交流（AC）直流（DC）之区分,“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压.电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图,我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。
在电气施工图中常用的符号含义：U:电压,单位“V”I:电流,单位“A”R：电阻，单位“Ω”U：额定电压UE:额定工作电压UI：额定绝缘电压UC:额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW:额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP:外壳防护等级PE：保护导体N：中性导体PEN:接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻:1700Ω安全色标及常用的按钮、指示灯、导线颜色：成套基础知识：1、什么叫额定电压？答：设备所标的并与电力系统某些有关运行特性的相间电压的有效值。
配电系统传统上将电力系统划分为发电、输电和配电三大组成系统。
发电系统发出的电能经由输电系统的输送，最后由配电系统分配给各个用户。
一般地，将电力系统中从降压配电变电站（高压配电变电站）出口到用户端的这一段系统称为配电系统。
配电系统是由多种配电设备（或元件）和配电设施所组成的变换电压和直接向终端用户分配电能的一个电力网络系统。
[编辑本段]配电系统的组成在我国，配电系统可划分为高压配电系统、中压配电系统和低压配电系统三部分。
由于配电系统作为电力系统的最后一个环节直接面向终端用户，它的完善与否直接关系着广大用户的用电可靠性和用电质量，因而在电力系统中具有重要的地位。
我国配电系统的电压等级，根据《城市电网规划设计导则》的规定，220kV及其以上电压为输变电系统，35、63、110kV 为高压配电系统，10、6kV为中压配电系统，380、220V为低压配电系统。
[编辑本段]低压配电系统的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。
1、TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。
第一个符号T 表示电力系统中性点直接接地；第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。
在TT 系统中负载的所有接地均称为保护接地，如图1-1 所示。
这种供电系统的特点如下。
（1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。
但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。
（2）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT 系统难以推广。
（3）TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。
配电网技术低压配电网实施细则1.1 一般技术原则1.1.1低压配电电压应采用220/380伏。
带电导体系统的型式宜采用单相二线制、三相三线制和三相四线制。
低压配电网应实行分区供电的原则，低压线路应有明确的供电范围，一般不宜跨街区供电。
1.1.2 低压配电网应结构简单、安全可靠，低压设备选用应标准化、序列化。
当大部分用电设备为中小容量，且无特殊要求时，宜采用分区树干式配电；当用电设备为大容量，或负荷性质重要，或在有特殊要求的建筑物内，宜采用放射式配电；当部分用电设备距供电点较远，而彼此相距很近、容量很小的次要用电设备，可采用链式配电。
必要时相邻低压电源之间可装设联络开关，以提高运行灵活性。
1.1.3为保证供电质量，应逐步缩小低压线路供电半径。
低压电源布点线路供电半径在市中心区、市区、城镇地区及集中居住区一般不大于150 米，在农村地区不宜超过200 米。
超过250米时，必须进行电压质量校核。
1.2 低压架空线路1.2.1 低压配电网应有较强的适应性，主干线应按规划一次建成，今后不满足需要时，可插入新装变压器。
1.2.2 市区、城镇低压架空导线采用铝芯交联聚乙烯绝缘线，干线截面185 mm2，支线120mm2，特殊情况需进行载流量验算。
对于0.4千伏导线可采用以下导线型号：JKLYJ-1/120、JKLYJ-1/185。
化工污秽及沿海地区可采用铜芯水密型交联聚乙烯绝缘线，但应采取密封防水措施以避免导线腐蚀应力断线。
0.4千伏绝缘导线参数详见下表：1.2.4 低压架空线路采用绝缘线时，架设方式宜采用分相式，受条件所限时，可采用集束式。
当采用集束式时，导线载流量应降级使用，档距不宜大于50米，变压器馈出的多回低压线路可同杆架设并应符合Q/GDW176－2008《架空平行集束导线低压配电线路设计规程》的规定。
1.2.5 低压架空线路与中压架空线路同杆架设时，低压架空线路不应越过中压架空线路的分段开关。
1.2.6 低压线路三相负荷电流应尽量平衡。
第一部分低压配电系统本章主要内容一、低压配电网的分类和保护方式IT、TT、TN电网知识；保护接零和保护接地。
二、低压配电系统保护要求短路保护、过载保护、欠压保护、防触电保护、接地。
三、常用低压电器低压断路器、熔断器、漏电保护器、接触器、中间继电器、时间继电器、热继电器、电压继电器、电流继电器等原理和技术参数。
四、低压系统的电气维保、故障诊断、分析与处理结合样例讲授。
1.低压配电网的分类IT供电系统☜TT供电系统☜TN供电系统TN—C供电系统☜TN—S供电系统☜TN—C—S供电系统☜IT供电系统：IT供电系统通常称为三相三线制（不）接地系统。
IT供电系统电源侧中性点不接地，（或经消弧线圈接地）而电气设备的金属外壳采取与保护接地极做可靠连接。
这种系统主要用于10kV 及35kV的高压系统和矿山、井下、油田的某些低压供电系统。
该系统无中性线N，只有线电压(380V)无相电压(220V)，不同的电气设备具有独立的保护接地体，保护接地线PE与各自的接地体独立连接。
TT供电系统：TT供电系统通常称为三相四线（中性点接地）系统[TT一般需配合漏电保护器]TT供电系统系指电源侧中性点直接接地，而电气设备的金属外壳采取保护接地。
TT系统的特点是中性线N与保护接地线PE无任何电气连接，即中性点接地与PE线接地是分开的。
这种供电系统，主要用在低压公用变压器供电系统。
TN供电系统：TN—C系统通常称为三相四线制（中性点接地）供电系统。
TN—C供电系统系指电源侧中性点直接接地，而电气设备的金属外壳采取保护接零。
该系统的工作零线N与保护接地线PE合二为一，通称PEN线。
这种供电方式造价低、线路简单，但它只适合用于三相负荷较平衡的场所。
TN供电系统：TN—S系统通常称为三相五线制（中性点接地）供电系统。
TN—S供电系统系指电源侧中性点直接接地，而电气设备的金属外壳采取保护接零。
该系统的工作零线N与保护接地线PE各自独立，这种供电方式可靠性高、抗干扰能力强，但线路耗材较大，建筑物内设有独立变配电所时采用该系统。
民用建筑电气设计中低压配电一般规定1. 介绍低压配电是民用建筑电气设计中最基本和最重要的一部分。
一般情况下，低压配电是指电压等级在1000V以下的电源转换和配电系统，包括变压器、开关设备、控制设备等等。
本文将介绍民用建筑电气设计中关于低压配电的一般规定，以帮助读者更好地理解和实践。
2. 设计原则在进行民用建筑电气设计时，低压配电的设计应当遵循以下原则：2.1 可靠性原则可靠性是低压配电设计的首要原则。
应当合理选用设备，确保设备的质量和可靠性；合理选用电缆，保证电缆的安全性和可靠性；合理设置保护措施，防止电气故障的发生和扩大。
2.2 安全性原则安全性是低压配电设计的重要原则。
应当合理选用设备和材料，保证室内电气设施的安全性；合理设置保护措施，保障人身和财产安全；合理设计回路，降低漏电流，并且防止漏电保护器失灵。
2.3 经济性原则经济性是低压配电设计的基本原则。
应当合理选用设备和材料，保证质量的同时，实现最佳的经济效益；合理设计回路，降低低压配电的能耗，提高能源利用率；合理设置保护措施，降低经济损失。
3. 设计要求在进行民用建筑电气设计时，低压配电的设计应当符合以下要求：3.1 配电系统的基本原则低压配电应当根据用电需求进行适当的负荷计算，综合考虑建筑的用电需求和供电线路的状态，合理设置配电系统的参数，以满足低压配电的稳定和安全。
3.2 电源的标准化和集中化低压配电应当将电源进行标准化和集中化。
应当统一采用标准电源接头，标准化电线颜色，统一的接线顺序，以确保供电和接电的正确性，在升降压器、配电柜、进线总开关设备等地方进行标明电源容量和名称。
3.3 设备的选用和保护低压配电应当根据负载特性、故障特性等因素，合理选用设备，并设置相关的保护措施，以保证设备的可靠性和安全性。
应当进行科学、合理的继电保护设置和操作，并进行定期检查和维护。
3.4 布线、接线和接头的要求低压配电应当遵循科学、合理的布线、接线和接头要求，保证电路可靠，安全，并易于检修维护。
低压电气设备安全工作的基本要求和低压带电作业为了保证对用电场所的正常供电，对配电屏上的仪表和电位器应经常进行检查和维护，并做好记录，以便随时分析运行及用电情况，及时发现问题和消除隐患。
对运行的低压配电屏，通常应检查以下内容：1）配电屏及屏上的电气元件的名称、标志、编号等是否清楚、正确，盘上所有的操作把手、按钮和按键等的位置与现场实际情况是否相符，固定是否牢靠，操作是否灵活。
2）配电屏上表示“合”、“分”等信号灯和其他信号指示是否正确。
3）隔离开关、断路器、熔断器和互感器等的触点是否牢靠，有无过热、变色现象。
4）二次回路导线的绝缘是否破损、老化。
5）配电屏上标有操作模拟板时，模拟板与现场电气设备的运行状态是否对应。
6）仪表或表盘玻璃是否松动，仪表指示是否正确。
7）配电室内的照明灯具是否完好，照度是否明亮均匀，观察仪表时有无眩光。
8）巡视检查中发现的问题应及时处理，并记录。
低压带电工作应设专人监护,使用有绝缘柄的工具,工作时站在干燥的绝缘物上,戴绝缘手套和安全帽,穿长袖衣,严禁使用锉刀、金属尺和带有金属物的毛刷等工具。
在高低压同杆架设的低压带电线路上工作时，应先检查与高压线的距离，采取防止误碰高压带电设备的措施。
在低压带电导线未采用绝缘措施前，工作人员不得穿越。
在带电的低压配电装置上工作时，要保证人体和大地之间、人体与周围接地金属之间、人体与其他导体或零件之间有良好的绝缘或相应的安全距离。
应采取防止相同短路和单相连接地的隔离措施。
上杆前先分清相、中性线，选好工作位置。
断开导线时应先断开相线，后断开中性零线。
搭接导线时，顺序应相反。
因低压相间距离很小检修中要注意防止人体同时接触两根线头。
