热电偶式真空计的工作原理及结构和制造材料
- 格式：pdf
- 大小：308.36 KB
- 文档页数：3
下载文档原格式
合集下载
热偶真空计工作原理
热偶真空计工作原理嘿，朋友们！今天咱来唠唠热偶真空计的工作原理。
你说这热偶真空计啊，就像是一个特别会感知的小精灵。
它主要是靠热偶丝和热阴极来工作的，这就好比是两个好搭档。
热偶丝呢，就像是一个敏感的小侦探，对温度的变化特别敏锐。
当真空环境发生变化时，它就能立刻察觉到。
而热阴极呢，就负责发出热电子，就好像是给小侦探提供能量的小伙伴。
想象一下，在一个大空间里，热偶丝和热阴极相互配合，就像两个小伙伴手牵手一起探索未知的世界。
当真空度变化时，热偶丝感受到的热量也会跟着变，然后通过一系列的反应，就能够测量出真空度啦！你看啊，这热偶真空计虽然看起来小小的，但是它的作用可大了呢！它就像是我们生活中的那些默默付出的小英雄，虽然不显眼，但是却非常重要。
而且哦，它的工作原理也不难理解吧？就是这么简单直接。
没有那么多复杂的弯弯绕绕，就是这么实实在在地发挥着自己的作用。
咱再打个比方，热偶真空计就像是一个精确的天平，能够准确地衡量出真空的程度。
它能在各种环境下坚守岗位，不离不弃。
它就像是一个可靠的朋友，无论何时何地，只要你需要它，它就会给出准确的答案。
它不需要你过多的操心，自己就能把工作完成得漂漂亮亮的。
说真的，热偶真空计真的是个很了不起的东西。
它在很多领域都有着广泛的应用，为我们的生活和工作带来了很多便利。
所以啊，咱可别小看了这个小小的热偶真空计，它里面可是蕴含着大大的智慧呢！它的工作原理虽然简单，但是却非常实用。
总之呢，热偶真空计就是这么一个神奇又实用的东西，它的工作原理就是这么独特又有趣。
咱得好好认识它，了解它，让它为我们发挥更大的作用呀！。
热偶真空计原理完整版新
1.测量与控制范围：1.0×105～1.0×10-1Pa 2、测量误差：≤15%（每量程） 3.控制精度：≤3% 4.配用规管：ZJ-54D 5.采样时间: 1S 6.模拟输出信号: 0～5V 7.控制继电器触点容量: AC220V/3A 8.供电: AC50Hz 220V±10% / 20W 9.使用环境： 温度 0~40℃ ，湿度≤95% 定温式原理 定温式热偶真空计是利用热传导现象来测量气体压强的,它是用热偶规管、供电系统、保护电路、A / D 变换器和单片机系统所组成。如工作原理框图所示。热偶规管由加热丝及热电 偶所组成。供电系统的供电使加热丝温度恒定不变,在低真空（1～103）内，根据气体分子热传导能力越小，真空度就越高的现象，即可把真空度反映出来。在 1～103 托的压强范围内， 真空度越高，说明气体分子就越少，所以气体分子从热丝上带走的热量就越少。取其电流 I 值作为补偿参数。由此可得 I 是气体压强 P 的函数。即 :
I=f（ Pa ）. 测量其加热丝 I 的值。反映气体压强的 Ｉ 的值经高精度放大器放大,经转换给 A / D 变换后送单片机系统进行数据处理,输出各种控制信号及串行和并行的通讯信号, 并以指数形式 显示相应的测量真空度值、输出与真空度相对应的 0～5V 模拟量的输出。 为了使仪器工作稳定可靠,电路采取了慢起动,过温和过流保护等功能措施。
如果保持细线的发热量即保持一定的电流,则周围压力高的时候气体夺走的热量较多,致使细线的温度较低。反过来周围压力低的时候细线的温度会升高。这种温度的变化通过热电偶 检测出来,将热电偶的起电力换成压力之后即可知真空腔内的压力。

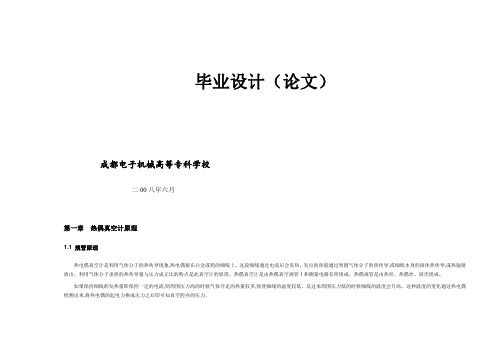

成都电子机械高等专科学校源自通信工程系毕业论文设计特征：利用气体分子的热传导现象,可能测量的压力范围在 1-300Pa 之间。热电偶真空计测得细线温度同时,也受到细线本身的固体热传导和热辐射放热的影响。因此精度不高。但是 电路简单,价格低廉
I=f（ Pa ）. 测量其加热丝 I 的值。反映气体压强的 Ｉ 的值经高精度放大器放大,经转换给 A / D 变换后送单片机系统进行数据处理,输出各种控制信号及串行和并行的通讯信号, 并以指数形式 显示相应的测量真空度值、输出与真空度相对应的 0～5V 模拟量的输出。 为了使仪器工作稳定可靠,电路采取了慢起动,过温和过流保护等功能措施。
如果保持细线的发热量即保持一定的电流,则周围压力高的时候气体夺走的热量较多,致使细线的温度较低。反过来周围压力低的时候细线的温度会升高。这种温度的变化通过热电偶 检测出来,将热电偶的起电力换成压力之后即可知真空腔内的压力。
成都电子机械高等专科学校源自通信工程系毕业论文设计特征：利用气体分子的热传导现象,可能测量的压力范围在 1-300Pa 之间。热电偶真空计测得细线温度同时,也受到细线本身的固体热传导和热辐射放热的影响。因此精度不高。但是 电路简单,价格低廉
热偶真空计工作原理
热偶真空计工作原理
热偶真空计是一种常用的真空度测量仪器，其工作原理基于热传导现象。
该仪器包含两个热敏电阻材料组成的热偶，一个作为测量电偶，一个作为参考电偶。
在真空环境中，测量电偶和参考电偶会通过导线连接到电路中，形成一个电路回路。
当电流通过热偶时，由于两个热敏电阻的温度不同，会在电压检测设备中产生一个电动势。
当真空度较高时，热偶因为缺乏气体导热的传导，只通过辐射和吸收周围环境的热辐射来散热。
因此，热偶的温度上升速度较慢。
当真空度降低时，气体分子的数目增加，会增强气体的传导热量，导致热偶的温度上升速度加快。
通过测量热偶温度上升的速度，可以推断出真空度的高低。
一般来说，在真空度较高的情况下，热偶温度上升较慢，真空度较低时，热偶温度上升较快。
通过对热偶温度上升速度进行测量和分析，可以得出真空度的数值，并将其转化为电压值显示出来。
总的来说，热偶真空计通过测量热偶温度上升的速度来间接测量真空度，从而实现对真空度的准确监测。
热偶真空计的校准和工作原理 真空计维护和修理保养
热偶真空计的校准和工作原理真空计维护和修理保养利用热电偶的电势与加热元件的温度有关，元件的温度又与气体的热传导有关的原理来测量真空度的真空计。
工作原理热电偶接在白金或钨的细线上。
这段细线通过电流后会发热。
发出的热量通过四周气体分子的热传导,或细线本身的固体热传导,或热辐射放出。
利用气体分子承当的热传导量与压力成正比的特点是此真空计的原理。
假如保持细线的发热量即保持确定的电流,则四周压力高的时候气体夺走的热量较多,致使细线的温度较低。
反过来四周压力低的时候细线的温度会上升。
这种温度的变化通过热电偶检测出来,将热电偶的起电力换成压力之后即可知真空腔内的压力。
工作原理热电偶接在白金或钨的细线上。
这段细线通过电流后会发热。
发出的热量通过四周气体分子的热传导,或细线本身的固体热传导,或热辐射放出。
利用气体分子承当的热传导量与压力成正比的特点是此真空计的原理。
假如保持细线的发热量即保持确定的电流,则四周压力高的时候气体夺走的热量较多,致使细线的温度较低。
反过来四周压力低的时候细线的温度会上升。
这种温度的变化通过热电偶检测出来,将热电偶的起电力换成压力之后即可知真空腔内的压力。
热偶真空计的校准热偶真空计在使用前也需要进行校准，热偶规管在未开封前真空度已抽至为10^—2～10^—3Pa。
将热偶规管与仪器连接，使管座垂直向上，接通仪器电源开关，预热10min,"热偶转换"开关置"加热电流"位置，调整"加热电流"旋钮，使加热电流达到规定值（加热电流标注在每支热电偶真规管的管座上或使用说明书中），热偶真空计指针满度，持续1min，再将"热偶选择"开关放在"测量"位置上，这样反复测定三次，完成热偶真空计的校准工作。
在热偶规管内气体导热是气体与热丝碰撞的结果且与热丝表面情形有关。
因此，应保持管内及热丝表面状清洁，一般不要在大气压状态下对热丝加热，尽量削减油蒸气污染。
热偶真空计说明书
热偶真空计说明书一、引言热偶真空计是一种广泛应用于真空度测量的装置，它通过测量热电偶的电压变化来判断气体的压力大小。
本文将详细介绍热偶真空计的原理、结构、使用方法以及注意事项。
二、原理热偶真空计的原理基于热电效应，即当两种不同材质的导线连接形成回路时，当两个接点温度不相等时，会产生电压差。
热偶真空计利用这个原理，通过将热电偶暴露于气体中，使其受到气体分子的碰撞和散射，从而影响偶对的温度，进而测量出气体压力。
三、结构热偶真空计通常由以下几个主要部分组成：1. 热偶传感器：由两根不同材质的导线组成，常用的材料有铜和铜镍合金。
热偶传感器的一端暴露在真空环境中，另一端连接到测量仪器。
2. 加热电流源：用于提供热偶传感器所需的加热电流，使其保持在一定的温度。
3. 温度测量仪器：用于测量热偶传感器的电压变化，进而推导出气体的压力大小。
四、使用方法使用热偶真空计进行真空度测量时，需要按照以下步骤进行：1. 将热偶真空计连接到真空系统中，确保密封良好。
2. 打开加热电流源，并设置合适的加热电流，使热偶传感器保持在一定的温度。
3. 启动温度测量仪器，并记录下热偶传感器的电压值。
4. 根据热偶真空计的标定曲线，将电压值转换为相应的气体压力。
五、注意事项在使用热偶真空计时，需要注意以下几点：1. 确保热偶传感器的暴露端面干净，避免污染影响测量准确性。
2. 在连接热偶真空计时，要保持连接处的密封性，避免气体泄漏。
3. 加热电流源的加热电流要根据具体情况进行调整，避免过高或过低。
4. 温度测量仪器的精确度要满足实际需求，以保证测量结果的准确性。
六、总结热偶真空计是一种常用的真空度测量装置，其原理简单明了，结构紧凑实用。
通过使用热偶真空计，我们可以准确测量出气体的压力大小，为科学研究和工业生产提供了重要的参考依据。
在使用过程中，我们需要注意保持设备的干净、密封性和准确性，以获得可靠的测量结果。
希望本篇文章对热偶真空计的理解和应用有所帮助。
热偶真空规管的结构及原理
热偶真空规管的结构及原理Biblioteka 试验箱/1
1、概述 热堆规是一种结构特殊的热偶真空规管。它设计有一种 温度补偿系统，克服了一般热偶真空规管真空读数受环境温 度影响的弊端。它能给出可靠且不受环境温度影响的真空压 强读值。在西方发达国家已成为一种当代普遍采用的高低真 空测量器具。热堆规主要用于低温贮槽、槽车、冰箱、空调 生产以及一些精度要求较高的真空设备的真空测量。
2
2、结构及原理： 在我国，低真空测量领域还大量使用着传统型的热偶规管 (thermocouple gauge tube)。但在世界各工业先进国家已不再推荐使用 热偶规管，而代之以热堆规管(thermopile gauge tube)。热堆规管简称 热堆规，因加热温度低，以其达到的安全性、准确性、稳定性和可靠 性水准成为当今世界真空测量与控制领域的新器具。热偶规中只存在 一个热电偶，而热堆规中却是由多个热电偶串并联所构成的。
4
当在热偶AOB上施加1kHz左右的低压交流正弦波电源 后，热丝热偶的温度随加热功率的增加而上升。当输入热 丝热偶的加热功率与热丝热偶因传导散热达到均衡时，其 热偶接点a，b的温度达到均衡，温度为T1，此为热端接点 ，由此产生相应的热电势。
5
补偿热电偶未被加热，保持在环境温度TC，故热电偶 接点c的温度也是TC，此为冷端接点，只产生随环境温度变 化的随机热电势。对于环境温度，所有热偶接点均会产生 相应的随机热电势。但由于热丝热偶AOB和补偿热电偶所 产生的随机热电势大小相等，极性相反，响应时间相同， 所以补偿热偶地补偿了环境温度及其其它所产生的随机效 应。
6
谢谢观看
7
3
比如典型的美国海斯汀公司热堆规的敏感元件热偶则是由三个材 料组成均相同的贵金属热偶AO、BO、CO构成，其中两个尺寸相同的 热偶AO和热偶BO以热电势正极性端相连形成热丝热偶AOB。热偶接 点为a和b。第三个热电偶CO，也以热电势正极性端与热丝热偶AOB的 重点O相连，形成补偿热电偶CO，热偶接点为c。三个热电偶的端点 ABCO均固定在相对较粗大，且具有较高热导率的支杆上，使其始终 保持在环境温度TC。
1、概述 热堆规是一种结构特殊的热偶真空规管。它设计有一种 温度补偿系统，克服了一般热偶真空规管真空读数受环境温 度影响的弊端。它能给出可靠且不受环境温度影响的真空压 强读值。在西方发达国家已成为一种当代普遍采用的高低真 空测量器具。热堆规主要用于低温贮槽、槽车、冰箱、空调 生产以及一些精度要求较高的真空设备的真空测量。
2
2、结构及原理： 在我国，低真空测量领域还大量使用着传统型的热偶规管 (thermocouple gauge tube)。但在世界各工业先进国家已不再推荐使用 热偶规管，而代之以热堆规管(thermopile gauge tube)。热堆规管简称 热堆规，因加热温度低，以其达到的安全性、准确性、稳定性和可靠 性水准成为当今世界真空测量与控制领域的新器具。热偶规中只存在 一个热电偶，而热堆规中却是由多个热电偶串并联所构成的。
4
当在热偶AOB上施加1kHz左右的低压交流正弦波电源 后，热丝热偶的温度随加热功率的增加而上升。当输入热 丝热偶的加热功率与热丝热偶因传导散热达到均衡时，其 热偶接点a，b的温度达到均衡，温度为T1，此为热端接点 ，由此产生相应的热电势。
5
补偿热电偶未被加热，保持在环境温度TC，故热电偶 接点c的温度也是TC，此为冷端接点，只产生随环境温度变 化的随机热电势。对于环境温度，所有热偶接点均会产生 相应的随机热电势。但由于热丝热偶AOB和补偿热电偶所 产生的随机热电势大小相等，极性相反，响应时间相同， 所以补偿热偶地补偿了环境温度及其其它所产生的随机效 应。
6
谢谢观看
7
3
比如典型的美国海斯汀公司热堆规的敏感元件热偶则是由三个材 料组成均相同的贵金属热偶AO、BO、CO构成，其中两个尺寸相同的 热偶AO和热偶BO以热电势正极性端相连形成热丝热偶AOB。热偶接 点为a和b。第三个热电偶CO，也以热电势正极性端与热丝热偶AOB的 重点O相连，形成补偿热电偶CO，热偶接点为c。三个热电偶的端点 ABCO均固定在相对较粗大，且具有较高热导率的支杆上，使其始终 保持在环境温度TC。

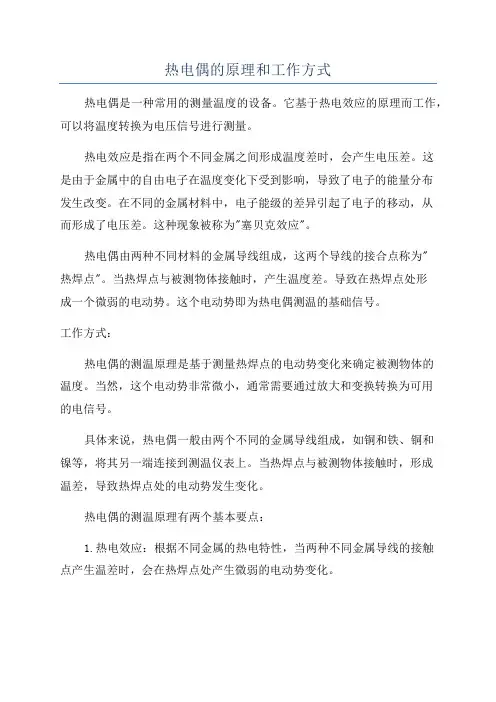

热电偶的工作原理及结构
热电偶的工作原理及结构作者：爱普电工热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。
作为工业测温中最广泛使用的温度传感器之一～热电偶，与铂热电阻一起，约占整个温度传感器总量的60%，热电偶通常和显示仪表等配套使用，直接测量各种生产过程中-40～1800℃范围内的液体、蒸气和气体介质以及固体的表面温度。
其优点是：①测量精度高；②测量范围广；③构造简单，热电偶使用方便。
热电偶测温基本原理热电偶是一种感温元件,是一次仪表，它直接测量温度，并把温度信号转换成热电动势信号, 再通过电气仪表（二次仪表）转换成被测介质的温度。
热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应。
两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。
根据热电动势与温度的函数关系, 制成热电偶分度表; 分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。
在热电偶回路中接入第三种金属材料时, 只要该材料两个接点的温度相同, 热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。
因此, 在热电偶测温时, 可接入测量仪表, 测得热电动势后, 即可知道被测介质的温度。
热电偶将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图所示。
当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。
热电偶就是利用这一效应来工作的。
两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。
热电偶工作原理与结构
热电偶工作原理与结构热电偶是一种基于热电效应原理的温度测量设备。
热电效应是指当两个不同金属接触形成闭合回路时，在两个接点之间会产生一定的温差，从而产生电势差。
热电偶通过测量这个电势差来确定温度。
热电偶的结构主要由两个不同材料的导线组成，这两个导线被接合在一起形成一个交点，被称为测量端点或热电偶的节。
通常情况下，两个导线的连接点通常被封装在一个金属保护管内，以保护导线免受外部环境的影响。
热电偶的工作原理是基于热电效应的。
当热电偶的测量端点暴露在不同温度的环境中时，两个导线之间将产生温差。
由于导线的材料不同，它们的电子能级结构不同，因此会产生不同的电子浓度。
这种不同的电子浓度会导致导电子流的差异，从而产生一个电势差。
根据热电效应原理，热电偶的电势差与温度之间存在一定的线性关系。
因此，通过测量热电偶的电势差，可以确定测量端点暴露的环境的温度。
热电偶的性能主要受到两个因素的影响：热电效应和材料选择。
热电效应是指导线材料产生的电势差与温度差之间的关系。
在不同的工作温度范围内，不同的热电偶材料具有不同的热电效应特性。
导线材料的选择通常是根据需要测量的温度范围来确定的。
常见的热电偶材料包括K型、N型、E型、T型等。
K型热电偶具有广泛的应用范围，适用于温度范围在-200°C至+1400°C之间的测量。
而N型热电偶适用于高温环境，温度范围可达到+1300°C至+1600°C。
E型热电偶适用于低温环境，温度范围可达到-200°C至+900°C。
T型热电偶适用于低温环境，温度范围可达到-200°C至+300°C。
除了热电偶材料的选择，热电偶的性能还与导线的直径、长度和连接方式等因素有关。
通常情况下，导线越粗，测量的温度范围越广。
导线的长度也会影响热电偶的响应速度，较短的导线响应速度更快。
总结起来，热电偶是一种基于热电效应原理的温度测量设备，利用两个不同材料的导线在不同温度环境中产生的电势差来确定温度。
热电偶工作原理简述

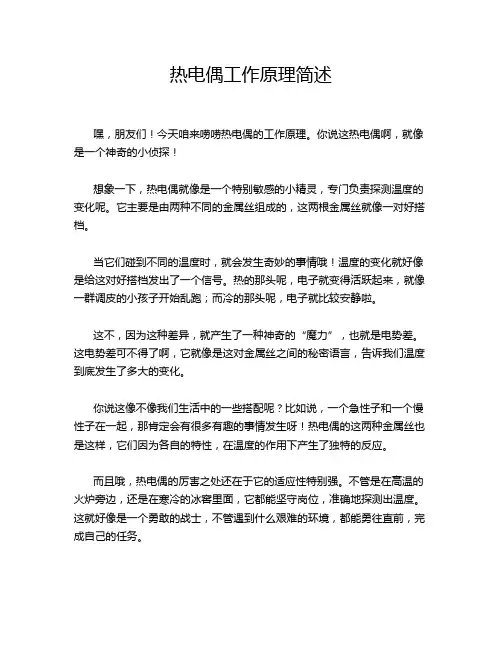

热电偶工作原理简述嘿，朋友们！今天咱来唠唠热电偶的工作原理。
你说这热电偶啊，就像是一个神奇的小侦探！想象一下，热电偶就像是一个特别敏感的小精灵，专门负责探测温度的变化呢。
它主要是由两种不同的金属丝组成的，这两根金属丝就像一对好搭档。
当它们碰到不同的温度时，就会发生奇妙的事情哦！温度的变化就好像是给这对好搭档发出了一个信号。
热的那头呢，电子就变得活跃起来，就像一群调皮的小孩子开始乱跑；而冷的那头呢，电子就比较安静啦。
这不，因为这种差异，就产生了一种神奇的“魔力”，也就是电势差。
这电势差可不得了啊，它就像是这对金属丝之间的秘密语言，告诉我们温度到底发生了多大的变化。
你说这像不像我们生活中的一些搭配呢？比如说，一个急性子和一个慢性子在一起，那肯定会有很多有趣的事情发生呀！热电偶的这两种金属丝也是这样，它们因为各自的特性，在温度的作用下产生了独特的反应。
而且哦，热电偶的厉害之处还在于它的适应性特别强。
不管是在高温的火炉旁边，还是在寒冷的冰窖里面，它都能坚守岗位，准确地探测出温度。
这就好像是一个勇敢的战士，不管遇到什么艰难的环境，都能勇往直前，完成自己的任务。
它还特别皮实耐用呢！不像有些东西，稍微碰一下就坏了。
热电偶可是能经得起折腾的，只要安装好了，就能一直工作，可让人省心啦。
你说，这么个小小的东西，居然有这么大的本事，是不是很神奇呀？咱生活中的很多地方都离不开它呢，像工业生产啦、科学研究啦，都得靠它来把关温度。
所以啊，可别小看了这热电偶，它虽然不大，但是在温度测量的领域里，那可是有着举足轻重的地位呢！它就像是一个默默无闻的英雄，在背后为我们的生活和工作提供着重要的支持。
怎么样，现在是不是对热电偶的工作原理有了更清楚的认识啦？。
热电偶的结构及原理
0c68f5e 耐磨热电偶
于安装④使用寿命长。
（3）端面热电偶端面热电偶感温元件由特殊 处理的电阻丝材绕制，紧贴在温度计端面，其结构 2-1-8 所示。它与一般轴向热电偶相比，能更正确 和快速地反映被测端面的实际温度，适用于测量轴
0c68f5e 耐磨热电偶
0c68f5e 耐磨热电偶
2．热电偶的结构
（1）精通型热电偶工业常用热电偶感温元件 （电阻体）的结构及特点见表 2-1-11。从热电偶 的测温原理可知，被测温度的变化是直接通过热电 偶阻值的变化来测量的，因此，热电偶体的引出线
0c68f5e 耐磨热电偶
与普通型热电偶相比，它有下列优点：
体积小，内部无气隙，热惯性上，测量滞后 小；②机械性能好、耐振，抗冲击；③能弯曲，便
0c68f5e 耐磨热电偶
于安装④使用寿命长。
（3）端面热电偶端面热电偶感温元件由特殊 处理的电阻丝材绕制，紧贴在温度计端面，其结构 2-1-8 所示。它与一般轴向热电偶相比，能更正确 和快速地反映被测端面的实际温度，适用于测量轴
有危险场所的温度测量。 3．热电偶测温系统的组成 热电偶测温系统一般由热电偶、连接导线和显
示仪表等组成。必须注意以下两点：
0c68f5e 耐磨热电偶
热电偶和显示仪表的分度号必须一致
②为了消除连接导线电阻变化的影响，必须采 用三线制接法。具体内容参见本篇第三章。
（2）铠装热电偶铠装热电偶是由感温元件（电 阻体）、引线、绝缘材料、不锈钢套管组合而成的
等各种导线电阻的变化会给温度测量带来影响。为 消除引线电阻的影响同般采用三线制或四线制，有 关具体内容参见本篇第三章第一节.
（2）铠装热电偶铠装热电偶是由感温元件（电 阻体）、引线、绝缘材料、不锈钢套管组合而成的
于安装④使用寿命长。
（3）端面热电偶端面热电偶感温元件由特殊 处理的电阻丝材绕制，紧贴在温度计端面，其结构 2-1-8 所示。它与一般轴向热电偶相比，能更正确 和快速地反映被测端面的实际温度，适用于测量轴
0c68f5e 耐磨热电偶
0c68f5e 耐磨热电偶
2．热电偶的结构
（1）精通型热电偶工业常用热电偶感温元件 （电阻体）的结构及特点见表 2-1-11。从热电偶 的测温原理可知，被测温度的变化是直接通过热电 偶阻值的变化来测量的，因此，热电偶体的引出线
0c68f5e 耐磨热电偶
与普通型热电偶相比，它有下列优点：
体积小，内部无气隙，热惯性上，测量滞后 小；②机械性能好、耐振，抗冲击；③能弯曲，便
0c68f5e 耐磨热电偶
于安装④使用寿命长。
（3）端面热电偶端面热电偶感温元件由特殊 处理的电阻丝材绕制，紧贴在温度计端面，其结构 2-1-8 所示。它与一般轴向热电偶相比，能更正确 和快速地反映被测端面的实际温度，适用于测量轴
有危险场所的温度测量。 3．热电偶测温系统的组成 热电偶测温系统一般由热电偶、连接导线和显
示仪表等组成。必须注意以下两点：
0c68f5e 耐磨热电偶
热电偶和显示仪表的分度号必须一致
②为了消除连接导线电阻变化的影响，必须采 用三线制接法。具体内容参见本篇第三章。
（2）铠装热电偶铠装热电偶是由感温元件（电 阻体）、引线、绝缘材料、不锈钢套管组合而成的
等各种导线电阻的变化会给温度测量带来影响。为 消除引线电阻的影响同般采用三线制或四线制，有 关具体内容参见本篇第三章第一节.
（2）铠装热电偶铠装热电偶是由感温元件（电 阻体）、引线、绝缘材料、不锈钢套管组合而成的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热电偶式真空计的工作原理及结构和制造材料
热导式真空计是根据在低压下气体导热与压力有关的原理制成的。
一条被加热了的金属细丝，在低压气体中，它的热量损失主要包括三部分：沿导线的导热损失、导线的辐射热损失及周围气体导热损失。
前两项损失均与压力无关，主要决定于导体的温度和壁温，最后一项与气体的压力有关。
在高压下（1.3332×104pa）气体导热与压力无关，热损失基本保持恒定。
在低压下（低于0.13332pa），由于气体分子较少，由气体传走的势量极微弱，所以此时传走的热量主要决定于辐射和沿导线传出的热量（Q0），导热式真空计主要适用于测量0.13332~1.3332×104pa之间的压力。
对于导热损失的大小最好是测量被加热了的热丝温度，当加热功率一定时，导热损失大则导体温度低，反之亦然。
在热导式真空计中，为了测量被加热了的金属丝温度，常采用测量热丝的热膨胀法，用热电偶测热丝中点温度，用热丝本身电阻测温度的变化等等。
因此热导式真空计又分为膨胀式真空计、热偶式真空计和电阻式真空计等几种型式。
热电偶真空计的原理示意：在玻壳中顶端张紧V型加热丝，把热电偶工作端与加热丝中点焊在一起，直接测量加热金属丝的温度，热电偶丝张紧在加热丝下部。
玻壳上端有导管直接与被测对象相连。
加热丝常用直径为0.05~0.1mm的铂、钨或镍丝，工作电流一般取0.1~0.5A，相应的工作温度约为100~200℃.热偶丝常用直径约为0.05mm的康铜一镍铬丝。
由实验知，当热丝加热电流较大时，灵敏度可以提高，且可测量较高压力，但此时测量范围较窄，当加热电流减小时，灵敏度下降，只能测教低的压力，但相应可测压力范围增大，在使用中可根据具体条件选择。
热偶式真空计的优点是结构简单、成本低，能测量气体和蒸汽的全压，能进行连续测量，使用中真空系统突然漏气不会损失仪器，主要缺点为热惯性大，环境温度对测量有影响，气体成分变化影响导热，加热丝表面变化后，测量要带来附加误差。
热电偶式真空计。
在一个上端开口的玻璃壳内封装有两组金属丝，一组是加热丝(钨丝或铂丝)通以恒定的加热电流，另一组是金属热电偶用以测量加热丝上的温度变化。
热电偶的工作端焊接在加热丝上，其冷端与引出导线相连。
的稀薄程度(真空度) 之间所存在的依赖关系。
当真空计与被测真空系统相接之后，随着真空度的提高，加热丝附近气体逐渐变得稀薄，气体分子平均自由程加大，共导热率降低。
由于加热电流恒定，加热丝所产生的热量也巨免但通过气体热传导散失的热量却因导抉串的
降低而减少，因此加热丝的温度升高。
通过热电悯将这种温度的变化转换成热电势变化，送显示仪表指示或记录，并直接以真空度刻度显示读数。
这种仪表的aag量上限为13.33mPa(10-4mm Hg)。
若真空度再总则气体更加稀薄，使得由于气体分子碰撞发热丝而带走的热量比由于热幅射及发热丝本身热传导历揩走的热量要小得多，以至在发热丝的总损失中由于气体热传导而损失的热量所占的比例大大降低，表就不能准确地反映真空度的变化。
该仪表的优点是可测量气体和蒸汽的压强，并实现了真空度和电
信号间的变换，动检测和控制;缺点是能检测的真空度不太高而且怕振动。
可以产生热电效应的材料很多，但并不都能有稳定的热电关系而适于做热电偶材料，目前热电偶材料已标准化，并已测山丫它们的热电关系。
有的显示仪表是直接和热电偶配套的，可以直接从表上读出温度的示数，当没有配套的显示仪表时，可由一般的毫伏表或电位计读出示数再查热电偶的热电关系表，换算成温度。
常用的热电捅主要有以下几种
1)铂铭—铂，代号LB主要用来测星80D-1600℃温度。
2)镍钻—镍硅、代号EU测量l000-1300℃以下的温度。
3)镍铬—考铜、代号EA、测量600-800℃以下温度。
4)铂铃—铂铬代号LL，是两种成分不同的铂铭合金所做成的
一种新型热电偶，涸温范围可高达1800℃，一般也称之谓双铂铑热电偶。
在使用时，这些热电偶都外加保护套以延长其使用存命。
护尝的材料有金属的或陶瓷的，视温度而异。
