井巷设计与施工

第1篇一、工程概况井巷工程是指为采矿、冶金、地下工程等工程服务的各种矿井、隧道、巷道等工程的施工。

本工程主要内容包括平巷、巷道交岔点、井下车场及其硐室、斜井、斜坡道、天井的设计与施工，支护工程，复杂地质条件下的巷道施工，劳动施工组织，以及竖井的设计与施工等。

二、施工组织措施1. 施工准备（1）组织机构：成立项目经理部，下设工程技术部、质量安全管理部、物资设备部、施工管理部、财务部等部门。

（2）人员配置：根据工程规模和施工进度，合理配置各类技术人员、施工人员和管理人员。

（3）技术方案：编制详细的施工组织设计，明确施工工艺、施工顺序、施工质量要求、安全措施等。

2. 施工工艺（1）平巷施工：采用掘进、支护、出渣、测量、通风等工序进行。

（2）竖井施工：采用锁口施工、表土施工、基岩施工、支护、井筒装备等工序进行。

（3）斜井、斜坡道、天井施工：采用掘进、支护、出渣、测量、通风等工序进行。

3. 施工质量控制（1）严格执行施工规范和设计要求，确保工程质量。

（2）加强原材料、半成品、成品的检验，确保材料质量。

（3）加强施工过程中的质量监控，发现问题及时处理。

（4）做好施工记录，为工程验收提供依据。

4. 施工安全管理（1）建立健全安全管理制度，加强安全教育培训，提高员工安全意识。

（2）严格执行安全生产操作规程，确保施工安全。

（3）加强施工现场安全管理，消除安全隐患。

（4）做好应急预案，确保突发事件得到及时有效处置。

5. 施工进度管理（1）制定合理的施工进度计划，确保工程按期完成。

（2）加强施工进度监控，及时调整施工计划。

（3）优化资源配置，提高施工效率。

6. 施工成本管理（1）编制详细的施工成本预算，严格控制成本支出。

（2）加强物资设备管理，降低损耗。

（3）优化施工方案，提高施工效率，降低施工成本。

7. 施工环境保护（1）遵守国家环保法规，做好施工现场的环境保护工作。

（2）加强施工现场的粉尘、噪音、废水等污染源治理。

井巷工程施工设计一、工程概况本井巷工程位于某矿区，主要包括主副井、井底车场、主要运输大巷、采区上下山、采区平巷、采区切眼、风井和回风大巷等。

工程设计遵循矿井生产需要、服务年限和围岩性质，按照设计规范要求，经济合理地确定井巷的断面形状、尺寸和支护结构等。

二、施工方法及工艺1. 钻眼爆破法根据工程岩性条件，采用光面爆破法施工。

钻眼采用YTP26型气腿式凿岩机，主要爆破器材选用电雷管及导爆管雷管，采用2#岩石乳化炸药32mm。

爆破参数根据开挖断面面积大小及岩性条件，由爆破设计手册查表取炮孔直径40mm、炸药单耗q2.1Kg/m3、炮孔利用率取0.9、平均装药系数取0.6。

2. 掏槽孔施工本次爆破采用直孔桶形掏槽，掏槽孔6个，其中空孔3个。

具体参数如下：孔径：40mm孔深：L2.3m孔数量：3个空孔：直径40mm，数量3个，孔深2.5m。

装药系数：0.8单孔装药量：1.8Kg（9卷）堵塞长度：0.4m3. 巷道断面形状及尺寸根据巷道用途和服务年限，选择巷道断面形状为直墙拱形（如三心拱形、半圆拱形、圆弧拱形）或矩形。

巷道断面尺寸根据设计规范要求，计算得出净断面尺寸和设计掘进断面尺寸。

4. 支护设计支护设计根据围岩性质和稳定性，选择合适的支护结构。

常用的支护结构包括锚喷支护、砌碹支护和棚式支护等。

支护参数根据围岩条件，通过计算确定。

5. 施工组织管理井巷工程施工组织管理包括施工方案编制、施工进度计划、人员组织、材料供应、质量控制、安全管理和环境保护等方面。

施工前应编制详细的施工组织设计，明确施工顺序、施工方法、质量标准和安全措施。

施工过程中，应严格按照施工组织设计进行作业，确保工程质量和安全。

三、施工设备及材料1. 施工设备根据工程需要，配备相应的施工设备，包括钻眼机具、爆破器材、挖掘机、装载机、运输车辆、支护施工设备等。

2. 材料供应根据施工进度计划，提前组织材料供应，确保材料质量合格、供应及时。

主要材料包括炸药、雷管、导爆管、钢筋、水泥、砂浆等。

第1篇一、总则为确保井巷工程施工质量和安全，提高施工效率，根据国家有关法律法规和行业规定，特制定本规范。

本规范适用于各类矿山井巷工程施工，包括但不限于竖井、斜井、斜坡道、平巷、天井、溜井、硐室等。

二、施工准备1. 工程设计：井巷工程施工前，必须具备完整的工程设计文件，包括施工图纸、设计说明书、施工组织设计等。

2. 施工组织设计：施工组织设计应根据工程设计文件、现场条件、施工技术要求等编制，明确施工工艺、施工顺序、施工质量、安全措施等内容。

3. 施工队伍：施工队伍应具备相应的资质和施工经验，人员配备应满足施工需求。

4. 施工材料：施工材料应符合设计要求和质量标准，并具有合格证明。

5. 施工设备：施工设备应满足施工需求，具备良好的性能和可靠性。

6. 施工现场：施工现场应具备安全、环保、文明施工条件。

三、施工工艺1. 施工顺序：井巷工程施工应遵循“先基础、后主体、先地下、后地上”的原则。

2. 施工方法：根据井巷工程类型、地质条件、施工环境等因素，选择合适的施工方法，如掘进、支护、排水、通风等。

3. 施工质量控制：严格执行施工规范和质量标准，加强施工过程中的质量检查，确保工程质量。

4. 施工安全：加强施工现场安全管理，严格执行安全操作规程，确保施工安全。

四、施工管理1. 施工进度管理：制定合理的施工进度计划，加强施工进度控制，确保工程按期完成。

2. 施工成本管理：合理编制施工预算，加强成本控制，降低工程成本。

3. 施工质量管理：建立健全质量管理体系，加强施工过程中的质量检查，确保工程质量。

4. 施工安全管理：加强施工现场安全管理，严格执行安全操作规程，确保施工安全。

五、施工验收1. 施工验收标准：井巷工程施工验收应严格按照国家有关法律法规和行业标准执行。

2. 施工验收程序：井巷工程施工验收应按照设计文件、施工规范和施工组织设计进行。

3. 施工验收内容：井巷工程施工验收主要包括工程质量、安全、进度、环保等方面。

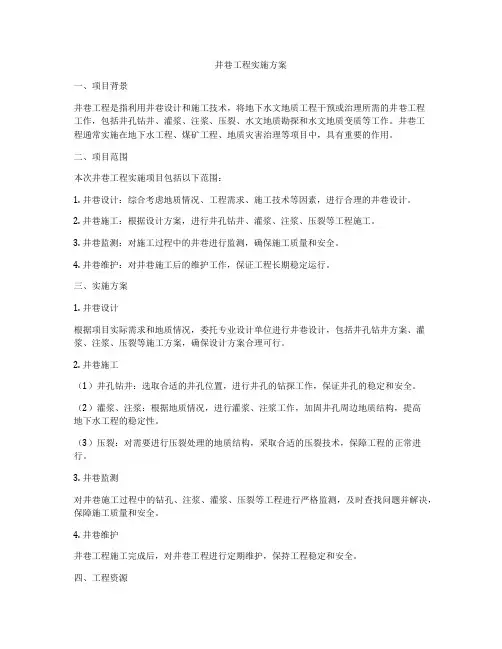

井巷工程实施方案一、项目背景井巷工程是指利用井巷设计和施工技术，将地下水文地质工程干预或治理所需的井巷工程工作，包括井孔钻井、灌浆、注浆、压裂、水文地质勘探和水文地质变质等工作。

井巷工程通常实施在地下水工程、煤矿工程、地质灾害治理等项目中，具有重要的作用。

二、项目范围本次井巷工程实施项目包括以下范围：1. 井巷设计：综合考虑地质情况、工程需求、施工技术等因素，进行合理的井巷设计。

2. 井巷施工：根据设计方案，进行井孔钻井、灌浆、注浆、压裂等工程施工。

3. 井巷监测：对施工过程中的井巷进行监测，确保施工质量和安全。

4. 井巷维护：对井巷施工后的维护工作，保证工程长期稳定运行。

三、实施方案1. 井巷设计根据项目实际需求和地质情况，委托专业设计单位进行井巷设计，包括井孔钻井方案、灌浆、注浆、压裂等施工方案，确保设计方案合理可行。

2. 井巷施工（1）井孔钻井：选取合适的井孔位置，进行井孔的钻探工作，保证井孔的稳定和安全。

（2）灌浆、注浆：根据地质情况，进行灌浆、注浆工作，加固井孔周边地质结构，提高地下水工程的稳定性。

（3）压裂：对需要进行压裂处理的地质结构，采取合适的压裂技术，保障工程的正常进行。

3. 井巷监测对井巷施工过程中的钻孔、注浆、灌浆、压裂等工程进行严格监测，及时查找问题并解决，保障施工质量和安全。

4. 井巷维护井巷工程施工完成后，对井巷工程进行定期维护，保持工程稳定和安全。

四、工程资源1. 人力资源：具备井巷设计、施工、监测和维护等技术团队。

2. 技术资源：具备钻井、灌浆、注浆、压裂等工程所需的技术设备和工具。

3. 财务资源：具备项目实施所需的资金和物资资源。

五、实施计划1. 井巷设计：委托设计单位进行井巷设计，完成设计方案的编制和审核，预计耗时1个月。

2. 井巷施工：根据设计方案，进行钻井、灌浆、注浆、压裂等工程施工，预计耗时3个月。

3. 井巷监测：对施工过程中的井巷进行监测，保证施工的质量和安全，预计监测周期为3个月。

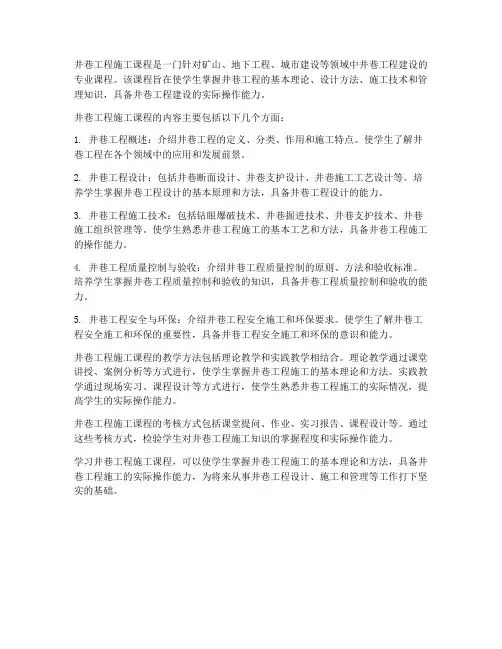

井巷工程施工课程是一门针对矿山、地下工程、城市建设等领域中井巷工程建设的专业课程。

该课程旨在使学生掌握井巷工程的基本理论、设计方法、施工技术和管理知识，具备井巷工程建设的实际操作能力。

井巷工程施工课程的内容主要包括以下几个方面：1. 井巷工程概述：介绍井巷工程的定义、分类、作用和施工特点。

使学生了解井巷工程在各个领域中的应用和发展前景。

2. 井巷工程设计：包括井巷断面设计、井巷支护设计、井巷施工工艺设计等。

培养学生掌握井巷工程设计的基本原理和方法，具备井巷工程设计的能力。

3. 井巷工程施工技术：包括钻眼爆破技术、井巷掘进技术、井巷支护技术、井巷施工组织管理等。

使学生熟悉井巷工程施工的基本工艺和方法，具备井巷工程施工的操作能力。

4. 井巷工程质量控制与验收：介绍井巷工程质量控制的原则、方法和验收标准。

培养学生掌握井巷工程质量控制和验收的知识，具备井巷工程质量控制和验收的能力。

5. 井巷工程安全与环保：介绍井巷工程安全施工和环保要求。

使学生了解井巷工程安全施工和环保的重要性，具备井巷工程安全施工和环保的意识和能力。

井巷工程施工课程的教学方法包括理论教学和实践教学相结合。

理论教学通过课堂讲授、案例分析等方式进行，使学生掌握井巷工程施工的基本理论和方法。

实践教学通过现场实习、课程设计等方式进行，使学生熟悉井巷工程施工的实际情况，提高学生的实际操作能力。

井巷工程施工课程的考核方式包括课堂提问、作业、实习报告、课程设计等。

通过这些考核方式，检验学生对井巷工程施工知识的掌握程度和实际操作能力。

学习井巷工程施工课程，可以使学生掌握井巷工程施工的基本理论和方法，具备井巷工程施工的实际操作能力，为将来从事井巷工程设计、施工和管理等工作打下坚实的基础。

矿山井巷工程施工方法一、前期准备工作1. 进行勘探和测量：在开始施工前，需要对矿山井巷的位置和地质条件进行勘探和测量，以确定开挖的位置、尺寸和方向。

2. 制定施工方案：根据勘探和测量结果，结合工程要求和实际情况，制定施工方案，包括开挖序列、支护方案、排水方案等。

二、开挖工程1. 井巷开挖：根据施工方案，采用适当的开挖方法和设备进行井巷的开挖作业。

一般采用爆破、机械或手工开挖等方式，根据地质情况灵活选择。

2. 支护工程：开挖完成后，需要进行支护工程，包括灌浆、锚杆、喷射混凝土等方式进行井巷壁的支护，以增强其稳定性和安全性。

三、排水工程1. 排水井开挖：在井巷工程中，常常需要进行排水井的开挖，以保证井巷的排水畅通。

排水井的开挖需要注意地质条件和水文地质情况，采用合适的排水方法和设备。

2. 排水系统建设：在排水井开挖完成后，需要建立排水系统，包括安装排水管道、排水泵等设备，确保井巷内部的排水通畅。

四、设备安装1. 井巷设备安装：根据实际需要，在井巷中安装必要的设备，包括通风设备、输送设备、照明设备等，以保障井巷内作业人员的安全和工作效率。

2. 检测和调试：设备安装完成后，需要进行检测和调试，确保设备运行正常，达到设计要求。

五、安全管理1. 安全培训：在施工前，需要对施工人员进行安全培训，包括矿山井巷工程的相关安全知识和操作规程，提高安全意识和操作技能。

2. 安全监控：在施工过程中，需要加强安全监控，定期检查井巷的支护和设备情况，及时发现和处理安全隐患。

六、施工质量检查1. 施工质量验收：在施工完成后，进行施工质量验收，对井巷工程的开挖、支护、排水、设备安装等方面进行检查，确保工程质量符合相关标准和要求。

2. 质量保证措施：根据验收结果，对存在的质量问题进行整改，并建立质量保证措施，确保井巷工程的长期稳定和安全运行。

综上所述，矿山井巷工程施工需要严格按照施工方案和操作规程进行，保证工程质量和安全。

同时，加强安全管理和质量保证措施，确保矿山井巷工程的顺利实施和运行。

第一章平巷设计与施工1、井巷：为达到采矿目的在矿体和岩体中所掘进的一系列通道和空间的总称。

巷道断面设计主要是选择断面形状和确定断面尺寸、支护形式选择和巷道内其他设施的布置。

设计的原则是：在满足安全、生产和施工要求的条件下，力求提高断面利用率，取得最佳的经济效果。

2、巷道断面设计的内容和步骤㈠选择巷道断面形状；㈡根据巷道中通过的设备、支架参数和道床参数、通风和行人要求，确定净断面尺寸，计算出掘进断面尺寸；㈢布置水沟和管缆；㈣绘制巷道断面施工图，工程量表、材料消耗量一览表。

3、断面形状选择时主要考虑的因素：地压大小、巷道的用途及服务年限、支护材料与方式、巷道施工方法、通风阻力。

4、巷道断面尺寸是根据通过巷道中运输设备的类型和数量、运行速度、轨道数目、支护材料及结构形式和各种安全间隙等来确定的。

最后，还必须用通过该巷道的风量来校验，应满足通风要求。

内容：净宽度、净高度、道床参数与水沟、管缆布置、支护参数的选择、坡度、风速验算5、平巷施工的主要工序：凿岩、爆破、通风、装岩、运输和支护。

6、防尘：1．湿式钻眼是综合防尘最主要的技术措施。

2．喷雾、洒水对防尘和降尘都有良好的作用。

3．加强通风排尘工作。

4．加强个人防护工作。

7、装岩机的选择：选择装岩机考虑的因素比较多，主要包括巷道断面大小；装岩机的装载宽度和生产率，适应性和可靠性，操作、制造和维修的难易程度；装岩机的造价和效率等。

8、工作面调车：固定错车场调车法，一般用机车调车，人力辅助。

不能紧跟工作面，装岩机的工时利用率低，适用于工程量不大，进度较慢的工程。

活动式错车场调车法：器具移动灵活，可以紧跟工作面前移。

9、转载作业线：胶带转载机作业线、转载斗车作业线、新-1型胶带转载车作业线、梭式矿车作业线岩巷掘进机械化作业线组配的原则1．掘进中各主要工序，如钻眼、装岩、调车、运输等均应采用机械化作业。

机械化作业线的链条不能有间断现象。

2．各工序使用的机械设备，在生产能力上要匹配合理、相互适应，避免设备能力相差悬殊而影响某些设备潜力的发挥。

井巷设计与施工设计说明书一、 巷道断面选择及计算1、选择巷道断面形状和支护材料该矿年产量90万t ，该运输大巷服务年限较长，穿过岩层较稳固，预计巷道承受较大低压，故选用拱高f 0=B 0/3 的三心拱形断面，轨距900mm 双轨运输线路，喷锚作为永久支护。

2、确定巷道断面尺寸A 、确定巷道净宽度B 0查表1-2得知：ZK10—9/550电机车宽1150mm 、高1550mm 、中心距1450mm 。

YDC4.0矿车宽1600mm 、高1600mm 、中心距1900mm 。

两者比较取大值，故运输设备宽度b=1600mm 、两轨中心距s=1900mm 。

查表1-1、表1-3，取安全间隙b 1=300mm ，取人行道宽度b 2=800mm ，所以两电机车之间距离m=s –b=1900-1600=300mm 。

故净宽度B 0B 0=b 1+2b+m+b 2=300+2×1600+300+800=4600mmB 、选择道床参数根据本巷道过的运输设备，查表1-7、表1-8，选用24kg/m 钢轨，采用钢筋混凝土轨枕。

轨面水平至地板之间距离h 6=400mm ，地板水平道渣水平之间距离h 5=250mm ，所以道渣水平至轨面水平之间距离h 4=h 6-h 5=400-250=150mm.C 、确定巷道净高度H 0a 拱高f 0及参数f 0=B 0/3 =1/3×4600=1533mm大圆弧半径R=0.692B 0=3183.2mm小圆弧半径r=.0.261B 0=1200.6mmb 巷道净墙高h 2。

1）按电机车架线要求确定。

设架线导电弓子宽度的1/2为400mm ，即K=400mm ，架线至轨面高度，取H=2000mma=b 1+b/2=300+1600/2=1100mm3006.120040011006.12001-+-=-+-b r K a r =0.558>0.55 故导电弓子在小圆弧内，22142)()(K a r b r h H h +----+=22)40011006.1200()3006.1200(1502000+----+= =1401.35mm2）按管道架设高度要求确定。

井巷工程施工组织设计一、工程概况井巷工程是煤矿、金属非金属矿等地下开采工程的重要组成部分，主要承担着矿井的通风、运输、排水、供电等任务。

本次施工组织设计以某煤矿井巷工程为例，工程主要包括主副井井筒、井底车场、主要运输大巷、采区上下山、采区平巷、采区切眼、风井及回风大巷等。

二、施工原则1. 确保施工安全，预防为主，防治结合，做到安全生产零事故。

2. 遵循施工工艺流程，合理安排施工顺序，提高施工效率。

3. 科学组织，严格管理，确保工程质量符合设计及规范要求。

4. 绿色施工，保护环境，实现可持续发展。

5. 积极推广应用新技术、新工艺、新设备、新材料，提高施工水平。

三、施工组织设计1. 施工前期准备（1）编制施工组织设计，明确工程目标、施工顺序、施工方法及安全措施等。

（2）办理施工许可，组织施工人员培训，熟悉施工工艺及安全操作规程。

（3）准备施工所需材料、设备及构件，确保合格的产品质量。

（4）开展施工现场勘察，了解地质、水文、交通等情况，为施工提供依据。

2. 施工过程控制（1）严格按照施工组织设计进行施工，确保工程进度及质量。

（2）加强施工现场安全管理，严格执行安全操作规程，预防安全事故的发生。

（3）做好施工记录，及时发现并解决施工中出现的问题。

（4）开展质量检查，对不合格工程及时整改，确保工程质量。

3. 施工后期工作（1）工程竣工后，组织验收，确保工程质量符合设计及规范要求。

（2）整理施工资料，建立技术档案，为工程维护提供依据。

（3）对施工过程中出现的问题进行总结，不断提高施工水平。

四、施工资源配置1. 人力资源：根据工程量及施工进度，合理配置施工人员，确保施工顺利进行。

2. 材料资源：合理规划材料供应，确保材料质量及供应时间。

3. 设备资源：合理配置施工设备，提高设备利用效率，确保施工进度。

4. 技术资源：积极引进新技术、新工艺，提高施工技术水平。

五、施工质量保证措施1. 加强施工过程控制，确保工程质量符合设计及规范要求。

第1篇一、工程概况井巷工程是指在煤层或岩层内开凿的各种空硐，为矿井的勘探、开拓及开采提供运输、通风、排水等条件。

井巷工程施工是矿井建设的重要组成部分，其质量直接影响到矿井的安全、高效生产。

本文将以某矿井井巷工程为例，对井巷工程施工组织进行阐述。

二、施工组织设计1. 施工组织原则（1）确保施工安全：在施工过程中，严格执行国家有关安全生产法律法规，落实安全生产责任制，确保施工安全。

（2）提高施工质量：严格按照设计要求和技术规范施工，确保工程质量。

（3）合理组织施工：科学合理地安排施工顺序，确保施工进度。

（4）节约施工成本：优化施工方案，降低施工成本。

2. 施工组织措施（1）施工准备1）编制施工组织设计，明确施工内容、施工方法、施工顺序、施工进度等。

2）组织施工人员学习施工图纸、施工规范、施工工艺等。

3）进行现场勘察，了解地质条件、施工环境等。

4）准备好施工所需的机械设备、材料、工具等。

（2）施工进度安排1）根据工程特点，合理划分施工阶段，明确各阶段的施工任务和工期。

2）制定详细的施工进度计划，确保各阶段施工任务按时完成。

3）加强施工进度监控，及时调整施工计划，确保施工进度。

（3）施工质量控制1）严格执行施工规范和质量标准，确保工程质量。

2）加强施工过程中的质量检查，发现问题及时整改。

3）做好施工记录，为工程验收提供依据。

（4）施工安全管理1）落实安全生产责任制，明确各级人员的安全责任。

2）加强施工人员的安全教育培训，提高安全意识。

3）严格执行安全操作规程，确保施工安全。

（5）施工成本控制1）优化施工方案，降低施工成本。

2）加强材料管理，合理使用材料。

3）加强机械设备管理，提高设备利用率。

三、施工过程中应注意的问题1. 施工过程中，要密切关注地质条件变化，及时调整施工方案。

2. 加强施工过程中的沟通与协调，确保各工序顺利进行。

3. 做好施工记录，为工程验收提供依据。

4. 加强施工现场管理，确保施工环境整洁、有序。
