井巷工程课程设计说明书 The final edition was revised on December 14th, 2020.目录目录 (1)第一部分掘进技术设计第一章巷道断面及支护支架第一节选择巷道断面形状 (3)第二节巷道断面尺寸的确定 (3)第三节风速校核巷道净断面积 (4)第四节选择支护参数 (4)第五节选择道床参数 (4)第六节巷道水沟尺寸选择及管线布置 (4)第七节确定巷道掘进断面积 (4)第八节道岔参数计算 (5)第二章巷道施工方法第一节施工方法的选择 (5)第二节施工程序 (5)第三章巷道掘进通风第一节确定通风方式 (7)第二节掘进通风设备选择 (7)第四章装岩与调车第一节装岩工作 (8)第二节调车工作 (8)第五章巷道支护第一节确定永久支护材料、结构型式、规格和质量的要求 (8)第二节永久支架架设方法及施工组织措施 (8)第三节计算永久支护每米巷道材料消耗 (8)第六章掘进期间辅助工作第一节临时支架工序的时间安排和安全措施 (8)第二节轨道及管路(压风管、水管、风筒)接长的时间安排 (9)第三节简述压气供应和工作面排水方式 (9)第四节掘进测量工作 (9)第七章掘进循环图表的编制第一节选择合理的施工作业方式和循环方式 (9)第二节确定循环进尺 (9)第三节确定各工序和循环时间 (10)第四节编制循环图表及综合工作队组成、人员配备 (10)第八章巷道掘进第一节主要技术指标第二节主要经济指标第二部份图表（见附图）1．主石门工作面炮眼布置图2．交岔点平面图3．主石门断面图4．运输大巷断面图5．交岔点最大宽度断面图6．曲线段巷道断面图某煤矿年设计能力为，为高瓦斯矿井，采用中央分列式通风，其最大涌水量为320m3/h。
通过该矿第一水平（东、西）两翼运输大巷的涌量分别为140m3/h和200m3/h，主石门与运输大巷穿过的岩层为（稳定性较好）岩层，岩石的坚固系数（f=4～6）,主石门的通风量为34m3/s，（东、西）两翼运输大巷通风量为17m3/s。
1.设计的目的本课程设计是“井巷工程”课教学的重要环节，通过本设计，使学生熟悉设计的程序和方法，培养学生独立分析和解决问题的能力，为毕业设计打下基础。

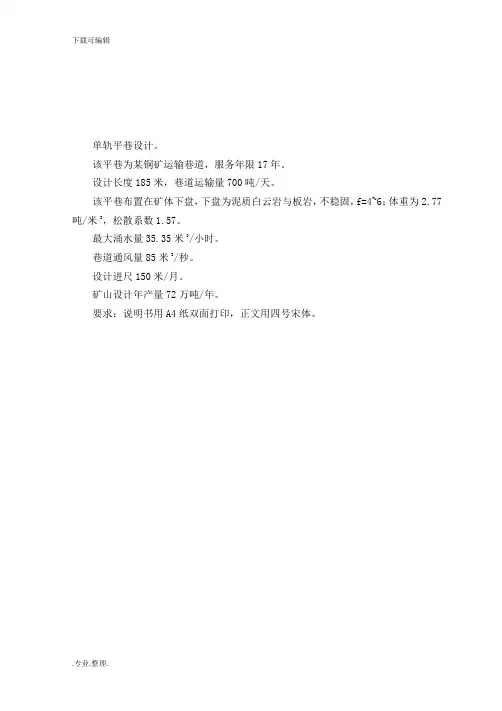

2.设计条件及服务年限2.1地质条件矿山第一水平石门大巷所通过岩层的普氏系数f＝2～4，为稳定性较差岩层，涌水量400m3/h ，风量60m3／s 。
主井与副井所通过岩层f＝4～6，中等稳定，风量均按80 m3／s考虑。
该矿井属于低瓦斯井。
2.2生产能力及服务年限矿山年产量200万t，其第一水平服务年限30a。
2.3井筒装备主井为双箕斗井，箕斗容积2.5m3，型号为FJD2.5（5.5）型。
主井内铺设Φ300mm排水管2条，并设有梯子间。
副井为双罐笼井，采用3＃单层罐笼（YJGG－2.2型）。
副井内铺设有Φ200mm 供风管2条，Φ100mm供水管1条，2条动力电缆，3条照明和通讯电缆，设有梯子间。
2.4运输设备及装备石门运输巷为双轨运输大巷，内设水沟，铺设有供风管2条，Φ80mm供水管1条，动力电缆1条，照明和通讯电缆3条。
电机车型号：ZK14－9／550；矿车型号：MG1.7-9。
3.主井3.1选择井筒断面形状选圆形，因为圆形断面受力条件好，通风阻力小，并且符合当代施工工艺，便于施工支护，适用于井筒服务年限大于15年的矿山，该矿服务年限较长，故选用圆形井筒。
3.2选择罐道形式及材料：选用槽钢组合罐道，材料为18号槽钢，其断面尺寸为200mm×200mm。
（书308）主罐梁选用28a号工字钢，其高×宽=280mm×122mm；次罐梁为20a工字钢，其高×宽=200mm×100mm；梯子梁主梁选20a工字钢，高×宽=200mm×100mm;梯子小梁选用14号工字钢，高×宽=140mm×80mm。
(手册3表附-6-1)3.3确定净断面尺寸：1）箕斗布置及其相应尺寸，mm箕斗型号：FJD2.5(5.5),其最大外形尺寸：长×宽×高＝1236mm×1452mm×4831mm002L m h b =++1()2x L A =+ 式中： L —─箕斗两侧罐道梁中心线间的距离0m —─箕斗两罐道间的间距;一般情况下0m =A+2c=1452+2×62=1576A —─箕斗的宽度;取A ＝1452a —─罐道宽度；取a=62（设计3,1149页） h —─罐道的高度;根据型号取 h=2000b —─同一根罐道梁双侧安装罐道时，两罐道底面的间距，等于罐道梁的宽度加上两垫板的厚度t 。
井巷工程课程设计说明书题目：双轨巷道单侧分岔点设计学院：能源科学与工程学院姓名：专业班级：采矿09-2班联系电话：指导教师：日期：2012年6月8日课程设计任务书一、设计任务：某双轨巷道单侧分岔点，支巷在主巷右侧，其：B1=B2=4000mm（主巷），B3=2400mm（支巷），b1=b2=b3=1030mm，δ=45°，m=1600mm，（加宽后的轨道中心距），三条巷道均为半圆拱，墙高1800mm，砌体厚度300mm，牛鼻子厚600mm，采用7吨架线式电机车，一吨矿车，600mm轨距，设计该交岔点。
二、设计要求：1. 交岔点平面尺寸设计1.1计算曲率中心的位置1.2基本起点（预定为变断面起点）至变断面（斜墙）终点的水平距离P1.3计算交岔点的最大宽度TM1.4计算柱墩至基本轨起点的距离L21.5计算斜墙斜率及（斜墙）变断面的起点Q1.6计算交岔点的总长度L2. 设计交岔点墙高2.1确定墙的高度降低的斜率2.2按半圆拱断面公式验算TN断面的高度3. 计算工程量、材料消耗、编制工程量及材料消耗表4. 编写施工方法等内容5. 绘图4.1按1：100的比例绘制交岔点平面图4.2按1：50的比例绘制主巷、支巷及最大宽度处的断面图目录1. 交岔点平面尺寸设计 (1)1.1计算曲率中心的位置 (1)1.2基本轨起点（预定为变断面起点）至变断面（斜墙）终点的水平距离P (1)1.3计算交岔点的最大宽度TM (1) (1)1.4计算柱墩至基本轨起点的距离L21.5计算斜墙斜率及（斜墙）变断面的起点Q (1)1.6计算交岔点的总长度L (2)2. 设计交岔点墙高 (2)2.1确定墙的高度降低的斜率 (2)2.2按半圆拱断面公式验算TN断面的高度 (2)3. 计算工程量、材料消耗、编制工程量及材料消耗表 (3)1. 交岔点平面尺寸设计1.1计算曲率中心的位置O 点的位置距离基本轨起点的横轴长度为J ，距基本轨中心线的纵轴长度为H ，可如下求的：J=a+b 错误！未找到引用源。
《井巷工程》课程设计说明书姓名李志魁学号120120201158专业班级采矿工程2班指导教师张晓光目录1、设计的目的及设计任务 (2)2、课题 (2)3、选择巷道断面形状 (2)4、确定巷道净断面尺寸 (3)4.1确定巷道净宽度B (3)4.2确定巷道拱高h0 (3)4.3确定巷道壁高h3 (3)4.3.1按架线式电机车导电弓子要求确定h3 (3)4.3.2按管道装设要求确定h3 (4)4.3.3按人行高度要求确定h3 (5)4.4确定巷道净断面积S和净周长P (5)4.5用风速校核巷道净断面积 (5)4.6选择支护参数 (6)4.7选择道床参数 (6)4.8确定巷道掘进断面尺寸 (6)5、布置巷道内水沟和管缆 (7)6、计算巷道掘进工程量及材料消耗量 (7)7、附录 (9)8、总结 (10)参考文献 (12)1、设计的目的及设计任务本课程设计是《井巷工程》课学习的重要一环节，是我们对该课程所学的基础知识、基本理论及方法全面系统的掌握，并进行井巷设计和施工设计；在设计过程中通过利用各种工具书及参考文献资料，以团队协作的来解决相关问题。
提高我们独立思考、认真处事、相互交流、合理解决设计中出现问题的能力，使我们对《井巷工程》课有更深层次的学习和掌握，对所学的知识和技能达到学以致用的目的。
2、课题某煤矿设计生产能力为2.4Mt/a，高瓦斯矿井，中央分列式通风。
井下最大涌水量450m³/h，通过第二生产水平东运输大巷的涌水量为170m³/h，通过的风量为80m³/s。
采用ZK10-9/550直流架线电机车牵引5.0t底卸式矿车运输。
巷道内敷设一趟Φ200mm的压气管（法兰盘Φ335mm），一趟Φ100mm的供水管。
大巷穿过的岩层有砂岩、泥岩，主要以泥岩为主（f=5）。
试设计双轨直线巷道断面，采用半圆拱型断面。
3、选择巷道断面形状因该矿年产240万t矿井第二水平运输大巷，一般服务年限在30年以上，采用900mm轨距双轨运输大巷，其净宽在4m以上，又穿过砂岩、泥岩，主要以f=5的泥岩为主，故应选用锚喷支护。
《井巷工程》课程设计一、教学目标本节课的教学目标是让学生掌握井巷工程的基本概念、类型和施工方法，能够运用所学知识分析和解决实际问题。
具体目标如下：1.知识目标：•了解井巷工程的基本概念和分类；•掌握井巷工程的施工方法及其适用条件；•理解井巷工程的安全技术和质量控制要点。
2.技能目标：•能够运用所学知识分析和解决井巷工程实际问题；•具备井巷工程施工的基本技能，如测量、钻孔、爆破等；•能够查阅相关资料，撰写简单的井巷工程施工方案。
3.情感态度价值观目标：•培养学生对井巷工程行业的兴趣和热情；•增强学生对工程安全意识和质量意识的认同；•培养学生团队合作精神和创新精神。
二、教学内容本节课的教学内容主要包括井巷工程的基本概念、类型和施工方法。
具体内容如下：1.井巷工程的基本概念和分类：介绍井巷工程的概念、分类及其在工程中的应用。
2.井巷工程的施工方法：讲解井巷工程的常用施工方法，如钻孔法、爆破法、机械法等，并分析其适用条件和技术要求。
3.井巷工程的安全技术和质量控制：介绍井巷工程的安全技术和质量控制要点，如通风、防尘、防水、防塌等，并分析其重要性。
三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法相结合的方式进行教学。
具体方法如下：1.讲授法：通过教师的讲解，让学生了解井巷工程的基本概念、类型和施工方法。
2.案例分析法：通过分析实际案例，让学生掌握井巷工程的施工技巧和安全控制措施。
3.实验法：学生进行实地考察或实验，让学生亲身体验井巷工程施工的过程和注意事项。
4.讨论法：鼓励学生积极参与课堂讨论，培养学生的团队合作精神和创新思维。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用权威、实用的井巷工程教材，为学生提供系统、全面的知识体系。
2.参考书：推荐学生阅读相关的参考书籍，拓宽视野，加深对井巷工程的理解。
3.多媒体资料：制作精美的PPT、教学视频等多媒体资料，提高学生的学习兴趣和效果。
井巷工程课程设计学院：能源与安全工程学院专业：采矿工程学号：0901010222姓名：杨柱龙指导老师：赵延林林大能目录第一章巷道断面设计一、选择巷道断面形状二、确定巷道净断面尺寸三、确定巷道设计掘进断面尺寸和计算掘进断面尺寸四、布置水沟和管线五、计算巷道掘进工程量和材料消耗量六、绘制巷道断面施工图、编制巷道特征表和每米巷道工程量及材料消耗量表第二章爆破图表编制一、炮眼直径二、炮眼深度.三、炮眼数目四、单位炸药消耗量五、爆破图表的编制第三章编制循环图表一、确定日工作制度二、确立作业方式三、确定循环方式和循环进度四、计算循环时间五、循环图表的编制第四章交叉点的设计一·交叉点的设计二·设计交叉点墙高三·计算工程量参考文献第一章 巷道断面设计某煤矿年设计生产能力180万吨，为高瓦斯矿井，采用中央分列式通风，井下最大涌水量为120m³∕h 。
采用XK8-6∕110A 蓄电池电机车牵引1.5吨矿车运输。
该大巷穿过的岩层为稳定，岩石的坚固系数ƒ=9，大巷需通过的风量为50m³∕ｓ。
巷道内敷设一趟直径为200mm 的压风管和一趟直径为100mm 的水管。
一、选择巷道断面形状年产180万吨矿井的第一水平运输大巷，一般服务年限在30年以上，采用600mm 轨距双轨运输大巷，且穿过中等稳定岩层，所以选择树脂锚杆与喷射混凝土支护，半圆拱形断面。
二、确定巷道净断面尺寸（一）确定巷道净宽度B查表知XK8-6∕110A 电机车宽A 1=1054mm ，高h=1550mm ；1.5t 矿车宽1050mm 、高1150mm 。
根据《煤矿安全规程》，取巷道人行道宽C=1003mm 、非人行道一侧宽a=643mm 。
有查表3-3（P 62）知本巷双轨中线距b=1300mm ，则两电机车之间距离为：1300 – (1054/2+1054/2)=246>200mm故巷道净宽度：B=a 1+b+c 1 = (643+1054/2) + 1300 + (1054/2+1003)= 4000mm（二）确定巷道拱高h 0半圆拱形巷道拱高h 0=B/2=2000mm 。
井巷工程课程设计正文张伟(1)井巷工程设计课程是矿山工程专业的一门重要课程，是关乎矿山安全和效率的核心学科之一。
我在学习井巷工程课程的过程中，深刻感受到了它的重要性和实用性，为深入掌握井巷工程学科，我进行了一项课程设计。
一、设计目标1.了解井巷工程的相关知识，熟悉该学科的主要概念和基本理论。
2.培养学生的井巷工程操作技能，包括测量、排气、通风等基本技能的掌握。
3.了解井巷工程在实际生产中的应用，强化实践操作能力，提高解决实际问题的能力。
二、设计内容1.课程学习通过学习相关教材和资料，让学生掌握井巷工程的基本理论、概念和知识，并提高其对井巷工程的理解能力。
同时，引导学生关注矿山生产的安全、效率和管理，增强其矿山工程实践的意识。
2.井巷工程实践操作通过开展实践操作，让学生掌握井巷工程实际操作技能。
包括：（1）测量技能的掌握。
让学生了解各种测量工具的使用，学会测量井眼、支护、地质构造等要素。
（2）排气技能的掌握。
让学生了解井巷工程中常用的排气方法和设备，学会操作各种排气设备，掌握排气过程中需要注意的安全事项。
（3）通风技能的掌握。
让学生了解井巷通风原理、通风系统组成和运行，学会检测通风系统的运行状况。
3.井巷工程应用案例研究通过案例研究，让学生了解井巷工程在矿山生产中的应用情况，掌握如何应对不同的井巷工程问题和挑战。
包括：（1）井巷安全问题。
通过研究矿山安全事故案例，掌握井下矿井安全管理原则和方法。
（2）井巷支护问题。
通过研究井巷支护案例，掌握不同支护材料和支护方式的应用。
（3）井巷通风问题。
通过研究通风系统故障案例，掌握解决通风问题的方法和技巧。
三、设计评价1.通过学生项目报告和实践操作成绩来进行课程评价，包括实践操作重要指标得分、报告撰写质量和学生参与度等。
2.学生完成井巷工程课程设计后，能够深入了解井巷工程的原理和操作技巧，提高其解决实际问题能力和实践操作能力。
同时，能够对矿山生产中的安全和效率进行全面思考，为未来矿山工程专业的发展做出贡献。
井巷工程课程设计井巷工程课程设计课程设计说明书设计题目：二矿水平运输大巷直线段掘进施工设计学生姓名：专业班级：指导教师：2011年12月15日目录一、设计目的 (3)二、设计任务 (3)三、水平运输大巷直线段的断面设计 (3)1.已知参数 (3)2. 巷道断面设计 (3)2.1巷道的名称和用途 (3)2.2巷道的运输设备类型和特征 (4)2.3巷道的管线敷设情况，风量大小及排水量大小 (4) 2.4对巷道坡度的要求 (4)2.5选择巷道断面形状 (4)2.6确定断面净尺寸 (6)2.7净周长及净断面面积计算 (7)2.8支架参数的确定 (8)2.9掘进断面和有关尺寸 (8)2.10巷道工程量及材料消耗量计算 (8)2.11水沟断面选择 (9)2.12巷道管线布置 (9)2.13巷道断面施工图 (10)3.运输大巷爆破方案 (11)3.1爆破参数确定 (11)3.2选择转眼爆破器材 (13)3.3炮眼设置 (14)3.4选择装药与起爆方法 (15)3.5拟定爆破说明书和爆炸参考图表 (16)3.6定向与钻眼工作 (19)3.7钻眼爆破安全及注意事项 (19)3.8通风防尘及风机选择 (20)4.选择运输大巷支护方案 (22)4.1巷道支护 (22)四、结束语 23一．设计的目的为了使我们对《井巷工程》这门课程中所学的基本知识、基本理论及基本方法有个全面系统的掌握，并进行井巷工程课程设计。
通过本次设计，我们将对《井巷工程》这门课程有个深入的全面的了解，并学会利用各种工具书及参考文献资料来解决设计中相关的问题。
有助于提高我们独立思考、认真做事、合理解决设计中出现的问题的能力，使我们对《井巷工程》这门课程有了一个全面的认识，对该门课程所学到的知识、技能初步达到一个学以致用的目的。
二．设计任务1.设计水平运输大巷直线段的断面；2.设计运输大巷爆破方案；3.选择运输大巷支护方案；三、水平运输大巷直线段的断面设计1.已知参数1.二矿年生产45万吨2.瓦斯等级，均属于高瓦斯矿井，采用中央分列式通风3.地质情况，巷道周围100米内无大断层；井下每小时最大涌水量为300m3，岩石坚固系数为：f=6-84.主要运输设备，各矿采用ZK7－6/250架线式电机车牵引1.5吨矿车运输5.通风情况，各矿设计巷道要求每秒通过风量分别为：30 m3,巷道内敷设一趟200毫米的压风管和一趟100毫米的水管；6.采用“三八”作业制。
井巷工程课程设计(专)一、教学目标本课程旨在让学生掌握井巷工程的基本概念、设计原理和施工技术，具备分析和解决井巷工程问题的能力。
具体目标如下：1.知识目标：（1）了解井巷工程的基本概念和分类；（2）掌握井巷工程的设计原理和施工技术；（3）熟悉井巷工程的安全生产和质量控制要求。
2.技能目标：（1）能够运用所学知识分析和解决井巷工程实际问题；（2）具备一定的井巷工程设计和施工能力；（3）掌握井巷工程安全生产和质量控制的方法。
3.情感态度价值观目标：（1）培养学生对井巷工程事业的热爱和敬业精神；（2）增强学生的团队协作和沟通能力；（3）提高学生遵守法律法规和工程伦理的意识。
二、教学内容本课程的教学内容主要包括井巷工程的基本概念、设计原理、施工技术、安全生产和质量控制等方面。
具体安排如下：1.井巷工程的基本概念和分类；2.井巷工程的设计原理和施工技术；3.井巷工程的安全生产和质量控制要求；4.井巷工程案例分析。
三、教学方法为了提高教学效果，本课程将采用多种教学方法，包括：1.讲授法：讲解井巷工程的基本概念、设计原理和施工技术；2.讨论法：引导学生针对井巷工程实际问题进行讨论，培养分析问题和解决问题的能力；3.案例分析法：分析井巷工程案例，使学生更好地理解和掌握相关知识；4.实验法：学生进行井巷工程实验，提高学生的实践操作能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用权威、实用的井巷工程教材；2.参考书：提供相关的井巷工程参考书籍；3.多媒体资料：制作井巷工程的PPT、视频等多媒体资料；4.实验设备：配置井巷工程所需的实验设备，确保学生能够进行实践操作。
五、教学评估本课程的评估方式包括平时表现、作业、考试等，以全面反映学生的学习成果。
具体评估方式如下：1.平时表现：通过课堂参与、提问、讨论等环节，评估学生的学习态度和积极性；2.作业：布置相关的井巷工程设计、计算等作业，评估学生的理解和应用能力；3.考试：定期进行笔试和实际操作考试，评估学生对井巷工程知识的掌握程度。
前言《井巷工程》课程设计是学习采矿工程专业的重要技能。
课程设计的目的在于通过设计巩固和加深，课堂理论知识并使之与实际相结合，以培养学生运用所学知识独立解决巷道施工之中问题的能力和掌握巷道设计中的基本方法和基本能力，并初步结合生产实际锻炼，解决在生产上所得到的实际问题，培养学生科学的思维方法和工程技术人员应具备的基本技能。
依据：设计巷道断面且接作为井下巷道施工依据，也是进行井巷工程预算的依据。
内容：根据所给的初始条件，选择适当的断面形状及相适应的支护方式。
其次根据巷道中通过的设备尺寸和支护参数等确定净x面积尺寸，并计算x井工程量。
然后x量水沟和管缆。
最后绘制断面施工图，编制巷道特征表和材料消耗表。
要求：在满足安全生产和施工要求的条件下，力求提高断面的利用率，取得最佳经济效果，严格按照有关规定进行设计。
目录前言 (1)设计原始条件 (1)第一部分：巷道断面施工图设计 (2)1.1选择断面形状 (2)1.2选择巷道断面尺寸 (2)1.2.1净宽确定（B0） (2)1.2.2净高确定 (2)1.2.3确定巷道净断面积S和净周长P. (4)1.3验算风速 (4)1.4确定水沟参数及管线布置 (4)1.4.2管线布置 (5)1.5选择支护类型及参数（见2.4节） (5)1.6确定巷道推进断面尺寸 (5)1.7编制巷道断面特征和每米巷道材料消耗表见表1-1、1-2 (6)1.8绘制巷道断面施工图（见大图） (6)2.1钻眼爆破工作 (7)2.1.1选择钻眼机具 (7)2.1.2选择爆破器材 (7)2.1.3确定爆破参数 (8)2.1.4钻眼爆破工作组织 (9)2.1.5钻眼爆破工作的技术要求及安全措施 (11)2.2巷道推进的通风工作 (12)2.2.1确定通风方式 (12)2.2.2选择局扇和风筒 (12)2.2.3通风设备的布置 (13)2.2.4通风管理工作 (13)2.3装岩工作 (13)2.3.1每一循环出钎量（实体） (13)2.3.2装岩机型号和数量的确定 (14)2.3.3确定巷道调平和运输方式 (14)2.3.4装岩机与调平设备在巷道中的布置 (14)2.4支护工作 (14)2.4.1临时支护方式的确定及施工 (14)2.4.2巷道永久支护 (15)2.5巷道掘进的辅助工作 (16)2.5.1工作面压风和水的供应 (16)2.5.2工作面排水 (16)2.5.3工作面供电 (17)2.5.4工作面测量工作 (17)2.5.5其他辅助工作 (17)2.6编制巷道施工循环图表 (17)2.6.1确定循环作业方式 (17)2.6.2确定一循环各工序的工作量 (18)2.6.3确定一循环各工序所需时间 (18)2.6.4编制循环图表 (19)2.7施工劳动组织 (19)2.8人员配备和分工 (20)2.9技术经济指标 (20)参考文献 (21)致谢 (21)设计原始条件1.巷道用途：双轨水平运输大巷2.设备：ZK7-6/250架线式电机车，YGC2（6）矿车（固定式车厢）3.年产量30万吨4.最大涌水量400m3/h5.通过巷道风量30m3/h6.巷道尺度500m7.围岩类别：V类第一部分：巷道断面施工图设计1.1选择断面形状作为主要水平运输大巷，一般服务年限在10年以上，采用双轨铁路运输，某净宽在3m以上，又巷道有多条管线布置，而且穿过围岩为V类岩石，极长稳定，对支护要求较高，综合多种因素的影响。
1）最终选择断面形状为三心拱断面（f0/B0=31.2选择巷道断面尺寸1.2.1净宽确定（B0）根据生产30万t，查表选电机车重量为7t，型号为ZK7—6/250,矿xx YG（216）(固定式），再查表得（表格参数来自《井巷工程/赵兴东主编》，为1-1,1-2.1-3，1-7）b=1200mm b1=300mm b2=820mm m=300mm计算净宽：Bo=2b+b1+b2+m=2400+300+820+300=3820m （1-1）式中：b —运输设备的宽度b1 —运输设备到非人行到一侧支护体的安全距离b2 —运输设备到非人行到一侧支护体的安全距离m —运输设备间的安全距离1.2.2净高确定1.2.2.1拱高确定（f0）：根据所选x 面形状得mm B f 7.12663800313100=⨯==为了方便施工实际选取0f =1267mm,以mm B 38000=，mm fo 1267=,为基本参数由CAD 软件作用，精确得出大圆弧半径R=2623mm ，小圆弧半径r=996mm 1.2.2.2道床参数确定根据以上所选取的机车年产量，选轨道型号为22kg/m,轨枕选用钢筋混凝土轨枕，查表1—8得参数如下（表格来源同上） h 6=400mm h 5=250mm h 4=150mmh 6:xx 水平至轨面水平距离；h 5：底板水平至xx 水平距离；h 4：xx 水平至轨面水平距离 1.2.2.3确定墙高a.按电机平等线要求确定因为 xx 665.0250996400900996250=-+-=+-=k h r ﹥554.0，故导电弓子在小圆弧内，此时：-+=+----+=4001800)()250(22613k A r r H H h 三心mm 1643)400900996()250996(22=+--- （1-3）式中:H 1 — 巷道轨面至导电弓子的高度，安全规程规定当电压小 于5xx ，H 1≥180mmA — 非人行道的线路中心到支架的距离：mm k — 电机车导电弓子宽度之半,一般取400mm b.按行人要求确定墙高h 3三心=1900+h 5 2501900)100(22+=---r r 22)100996(996---=1715mm （1-4）式中：1900为巷道墙高保证行人壁车靠壁站立时，距壁100mm 处巷道的最低高度根据以上a 、b xx 的结果x h3三心=1710mm （按规定实际应选1715，但由于考虑到低于施工和一些别的因素应选1710mm.）1.2.3确定巷道净断面积S 和净周长P.净断面积：由CAD 的面域生成查询命令查得：S=95654162mm =9.565m 2 （1-5）净周长：由CAD 长度查询命令查得：P=12082mm （1-6）1.3验算风速s m S Q v /136.39.565m /sm 3023==净 由于v ﹤v 允 =s m /6，故断面设计符合通风要求。
1.4确定水沟参数及管线布置1.4.1设巷道的涌水量为h m/403（最大），采用水沟坡度为3‰，采用锚喷支护，设计净断面尺寸如下（也可xxx ）mm b 200= mm b 1501= mm h 100= 其中： b — 断面上宽 1b — 断面下宽h — 断面宽度 S xx =3210131.013125100215020075.0275.0m mm h b b ==⨯+⨯=⨯+⨯ （1-8）最大流速sm v /848.036000131.040max =⨯=(1-9) 由于max v ﹤v 允 许=s m /5，故设计合理1.4.2管线布置2条动力电缆悬挂在非人行道一侧，3条通讯电缆悬挂在非人行道一侧，压风管线和供水管线悬挂于风管之上，如图1-1，运输大巷断面如图所示1.5选择支护类型及参数（见2.4节） 1.6确定巷道推进断面尺寸以下数据均为确定巷道基本尺寸及支护厚度后，由CAD 作出图，用面域生或查询命令及测量命令所得常规的计算更为准确。
推进宽度B=4060mm 推进厚度H=3110mm 推进断面积：S=11.618m 2 混凝土喷射厚度T=d=130mm 运输大巷断面特征见表 1-11.7编制巷道断面特征和每米巷道材料消耗表见表1-1、1-2 1.8绘制巷道断面施工图（见大图）表1-1 运输大巷断面特征表第二部分巷道施工技术措施2.1钻眼爆破工作2.1.1选择钻眼机具选用Y7-23气腿式3台，备用3台，钎头选用“十”字型，直径Φ=40mm，其技术特征见表2-1。
表2-1 YT—23型气腿式凿岩机技术特征表2.1.2选择爆破器材炸药选用2#铵油炸药，药圈直径L=35mm，周边孔用L=25mm，雷管选用第三例国产毫秒延期包雷管,起爆器选用KG-3000，其性能特征见表2-2.表2-2 YJQL-300型号矿用电容式发爆器性能指标表2.1.3确定爆破参数2.1.3.1炮眼深度的确定该巷道选用凿岩机为Y7-23气腿式凿岩机，炮眼深度以1.8 ~2.5m 为宜，选炮眼深度为2m 。
2.1.3.2掏槽方式选择为了取得良好的掏槽效果，选用螺旋渐进式掏槽。
2.1.3.3爆破炮孔布置计算根据岩性及国内外各矿山的经验选炸药单耗 3/5.1m kg q =,则实际需药量kg qv Q 854.3468.1125.1=⨯⨯== （2-1）a.周边孔光爆破设计mm d W 800~400)20~10(min == 实取600mm （2-2） mm W a 480~460)8.0~6.0(min == 实取500mm （2-3）X 装药实质选121.01=q xx ，则单孔药量.240.0212.01kg Q =⨯= 根据参数布置炮孔27个，总药量kg Q 480.624.027'1=⨯= b.掏槽眼的设计计算用螺旋渐进式掏槽孔，单耗选为1.6kg/m3，总孔均为5个，引出各孔深度。
装药高度及填塞高度如下表，表2-3。
c.崩落眼的设计计算按均匀分布的原则，共设25个崩落孔，根据最小折x线检查原则右断面炮孔布置图上经量取均满足最小抵抗线线，放炮孔布置合理。
2.1.3.4设计爆破网络，炮眼装置结构a.爆破网络：按先爆掏槽孔，再爆辅助孔，最后爆破周边眼的原则，布置起炮顺序，具体见表2-5 装药量及起爆顺序b.炮眼装置结构掏槽眼选用连续装药，辅助眼（崩落眼）选用连续装药，填塞高度≥600mm，周边孔由于采用光面爆破，均选用分段装药。
填塞高度≥500mm2.1.4钻眼爆破工作组织根据以上的叙述及计算工作量，编布爆破图表2-4；2-5；2-6表2-4 爆破原始条件表2-6 预期爆破效果2.1.5钻眼爆破工作的技术要求及安全措施2.1.5.1钻孔安全注意事项（1）开孔时必须使钎头落在岩上，如有浮石，应处理好后再开孔；（2）不允许在残孔内继续钻孔；（3）开孔时给风阀门不要突然开大，须钻进一段后再开大阀门；（4）为避免短钎伤人，推进凿光机时不要横向用力，凿岩时钻工应站稳，应随时堤防突然短钎；（5）胶皮管，要与风钻接牢，并在使用过程中随时注意检查，以防脱落伤人（6）缺水或停水时应立即停止钻孔（7）工作面全部炮孔钻完后，要把凿光机里清除好并搬至规定的地点2.1.5.2爆破安全注意事项（1）装药前应检查主板情况，撤出机具与设备，并切断除照以外的一切设备的电源、照明灯及导线也应撤离工作面一定距离；（2）使用电雷管爆破时，母线应妥善地挂在巷道的侧帮上，并且要和金属物体、电缆、电线离开一定距离；（3）在规定的安全地点装配引药（起炮药卷）（4）装药时要细心的将药卷装到底孔，防止擦破药卷，装错雷管段号，拉断脚线，有水的炮孔尤其是底孔，必须使用防水药卷加防水套，以免受潮拒爆；（5）装药、连线时应由爆破员与班组长进行技术检查并做好爆破前的安全布置；（6）爆破后等工作面通风散烟后，爆破员率先进入工作面，并检查认为安全后，其他人员方能进行工作；（7）发现盲炮应及时处理，如盲炮是由连线不良或错连所造成，则可重新连线补爆，如不能补爆，则应在距离远炮孔0.3m 外钻一个平行的炮孔，重新装药爆破，严禁手拉或掏挖盲炮；（8）产生盲炮将意味着潜在的危险，应在装药前严格检查爆破器材，装、连过程中要严格操作和检查，尽量消除产生盲炮的可能。
